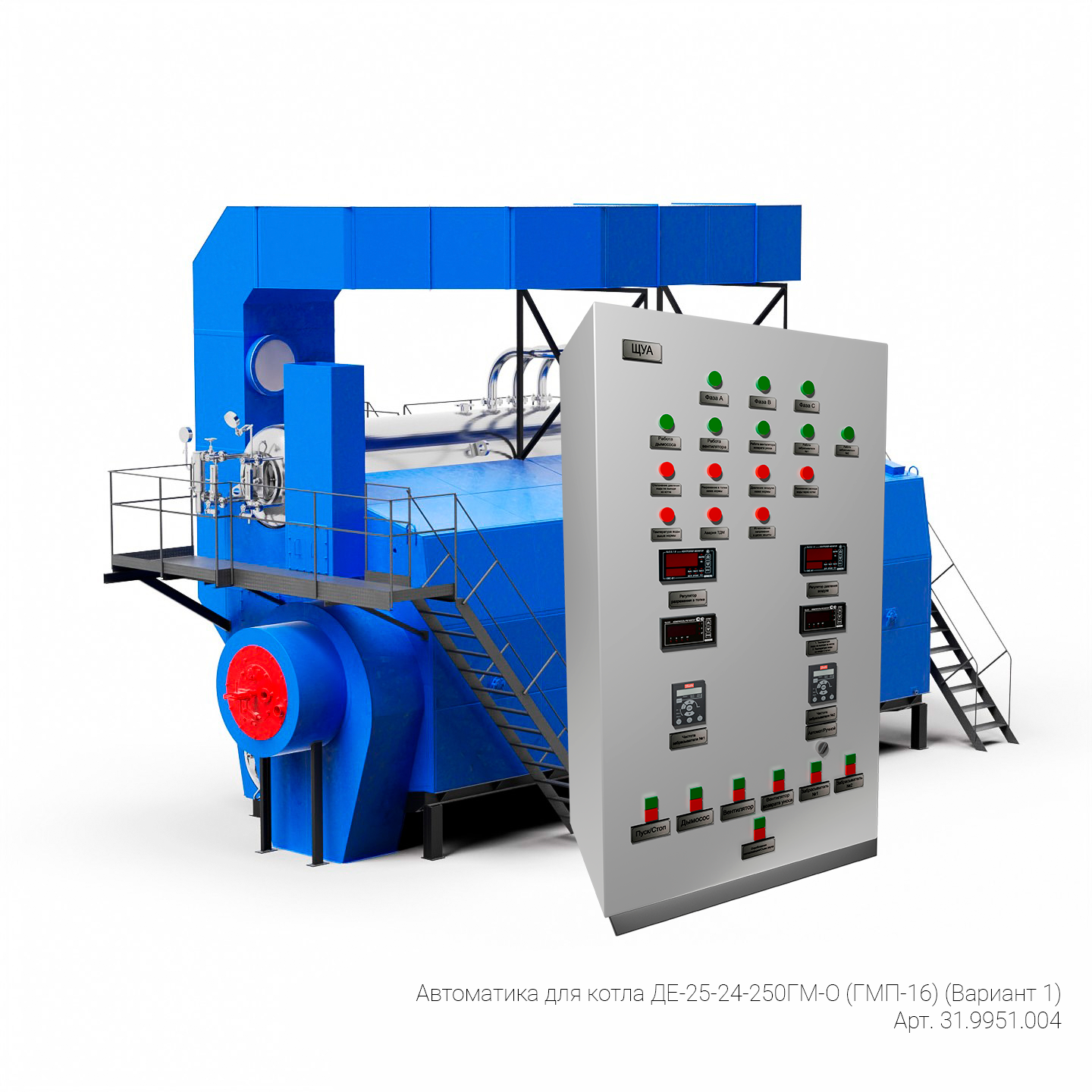

Автоматика для котла ДЕ-25-24-250ГМ-О (ГМП-16) (Вариант 1)

Описание

Автоматика котла обеспечивает выполнение следующих функций:

– контроль технологических параметров котла;

– автоматическое регулирование параметров процесса;

– автоматическую защиту, действующую на останов котла при отклонении технологических параметров;

– аварийную световую и звуковую сигнализацию отклонения технологических параметров от нормы с запоминанием первопричины аварии.

Контроль технологического процесса осуществляется по показывающим приборам по месту, а также на щите управления (панели оператора).

Управление технологическим процессом и оборудованием котла выполняется органами управления, расположенными на щите или сенсорной панели управления.

Средства автоматизации предусматривают выполнение следующих функций:

– запуск оборудования котла в автоматическом режиме со щита управления;

– плановый останов котла в заданном режиме;

– аварийный останов котла в автоматическом режиме по защитным параметрам:

• повышение или понижения давления газа перед горелкой;
• понижение разряжения в топке котла;
• понижение давления воздуха перед горелкой;
• погасание факела горелки или факела запальника;
• повышение давления пара в барабане котла;
• повышение или понижения уровня воды в барабане котла;
• нарушение цепей защиты;
• отключение двигателей дымососа и вентилятора.

– аварийный останов котла оператором у котла со щита кнопкой «Аварийный останов котла». При нажатии кнопки «Аварийный останов котла» разрывается цепь подачи питания на газовые клапана. При обесточивании основной и рабочий клапаны закрываются, а клапан «свеча» открывается. Одновременно сигнал от кнопки «Аварийный останов котла» поступает на вход контроллера, который приводит цепи исполнительных органов в состояние, соответствующее аварийной остановке котла по заданному алгоритму управления.

– работу котла с поддержанием нормативных значений технологических параметров и выполнением локальных защит при отклонении процесса от регламентного;

– автоматическое регулирование технологических параметров:

• уровня воды в барабане (регулятор уровня), воздействием на регулирующий клапан питательной воды;
• разрежения в топке (регулятор разрежения), изменением оборотов электродвигателя дымососа или положения направляющего аппарата;
• давления пара в барабане (регулятор нагрузки) воздействием на регулирующий клапан газа к горелке;
• давления воздуха к горелке (регулятор соотношения «топливо-воздух»), изменением оборотов электродвигателя вентилятора или положения направляющего аппарата.

– контроль и отображение технологических параметров на щите:

• уровень воды в барабане (регистрация);
• давление пара в барабане (регистрация);
• давление газа перед горелкой;
• разрежение в топке;
• давление воздуха перед горелкой;
• положение регулирующих органов;
• обороты электродвигателей дымососа и вентилятора (при применении ПЧ);
• расход пара от котла (регистрация, опция);
• температура дымовых газов до и после экономайзера (опция).

Все операции по розжигу котла, управлению, обеспечению защит и автоматическому регулированию выполняются в соответствии с технологической программой, записанной в контроллер.

Технологические блокировки, срабатывание защиты, определяющие порядок пуска и останова котла осуществляются на базе логического программируемого контроллера.

Система автоматизации котлов и котельно-вспомогательного оборудования выполнена на основании требований:

— ТР ТС 032/2013 Технический регламент Таможенного союза «О безопасности оборудования, работающего под избыточным давлением»;

— СП 89.13330.2016 «Котельные». Актуализированная редакция СНиПII-35-76 Котельные установки;

— СП 77.13330.2016 «Системы автоматизации»;

— ГОСТ 21.208-2013 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»;

— ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов»;

— Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением;

— Федеральный закон «О промышленной безопасности опасных производственных объектов» от 21.07.1997 N 116-ФЗ. Приборы и средства автоматизации, применяемые в проекте, имеют Декларации о соответствии Таможенного союза.
