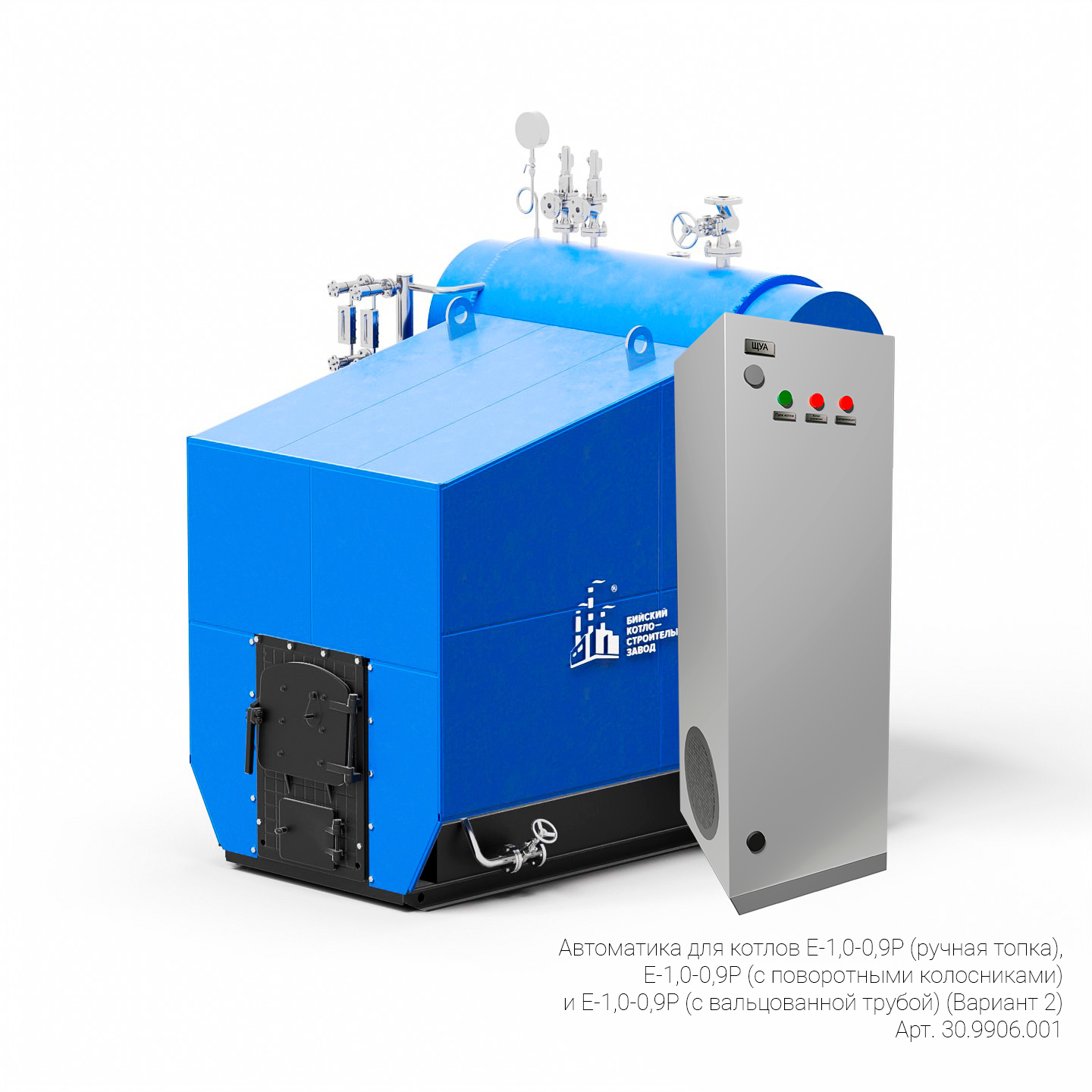

Автоматика для котлов Е-1,0-0,9Р (ручная топка), Е-1,0-0,9Р (с поворотными колосниками) и Е-1,0-0,9Р (с вальцованной трубой) (Вариант 2)

Артикул: 30.9906.001
Предварительный заказ изделия

Стоимость изделия от:


В наличии
Щит управления котлом с частотными преобразователями дымососа, вентилятора и пускозащитной аппаратурой питательного насоса

Артикул: 30.9906.001 Категория:

Описание

Автоматика котла обеспечивает выполнение следующих функций:

– контроль технологических параметров котла;

– автоматическое регулирование параметров процесса;

– автоматическую защиту, действующую на останов котла при отклонении технологических параметров;

– аварийную световую и звуковую сигнализацию отклонения технологических параметров от нормы с запоминанием первопричины аварии.

Контроль технологического процесса осуществляется по показывающим приборам по месту, а также на щите управления.

Управление технологическим процессом и оборудованием котла выполняется органами управления, расположенными на щите или сенсорной панели управления.

Средства автоматизации предусматривают выполнение следующих функций:

– запуск оборудования котла в ручном режиме со щита управления.

– плановый останов котла в заданном режиме.

– аварийный останов котла в автоматическом режиме по защитным параметрам:

  • Понижение разряжения в топке котла;
  • Повышение давления пара в барабане котла;
  • Повышение или понижения уровня воды в барабане котла;
  • Нарушение цепей защиты;
  • Отключение двигателей дымососа и вентилятора.

– аварийный останов котла оператором у котла со щита кнопкой «Аварийный останов котла».

– работа котла с поддержанием нормативных значений технологических параметров и выполнением локальных защит при отклонении процесса от регламентного.

– автоматическое регулирование технологических параметров:

  • уровня воды в барабане (регулятор уровня), воздействием на питательный насос;
  • разрежения в топке (регулятор разрежения), изменением оборотов электродвигателя дымососа.

– ручное регулирование технологических параметров:

  • давления воздуха к горелке (регулятор соотношения «топливо-воздух»), изменением оборотов электродвигателя вентилятора.

– контроль и отображение технологических параметров на щите:

  • уровень воды в барабане по четырем точкам;
  • обороты электродвигателей дымососа и вентилятора.

Система автоматизации котла выполнена на основании требований:

— ТР ТС 032/2013 Технический регламент Таможенного союза «О безопасности оборудования, работающего под избыточным давлением»;

— СП 89.13330.2016 «Котельные». Актуализированная редакция СНиПII-35-76 Котельные установки;

— СП 77.13330.2016 «Системы автоматизации»;

— ГОСТ 21.208-2013 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»;

— ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов»;

— Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением;

— Федеральный закон «О промышленной безопасности опасных производственных объектов» от 21.07.1997 N 116-ФЗ. Приборы и средства автоматизации, применяемые в проекте, имеют Декларации о соответствии Таможенного союза.

Щит управления: в состав щита входят частотные преобразователи дымососа и вентилятора, автоматические выключатели, промежуточные реле, пускозащитная аппаратура насоса, кнопки, лампы, переключатели, клеммные колодки.

Приборы и средства автоматизации: электроконтактный манометр – 1 шт., кондуктометрические датчики уровня – 4 шт., преобразователь разрежения – 1 шт., термометр БТ – 2 шт., комплект монтажных частей (бобышки, отборные устройства и т.п.) – 1 компл., колонка уровнемерная – 1 шт.

Система автоматизации имеет сертификат соответствия № ЕАЭС RU C-RU.HB94.B.00321/24 серия RU № 0520087, ТУ 27.12.31-001-18613737-2018.

Изготовитель гарантирует соответствие системы автоматизации требованиям ТУ 27.12.31-001-18613737-2018 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации автоматики:

– при поставке на внутренний рынок – 12 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;

– при поставке на экспорт – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента проследования через Государственную границу России.
