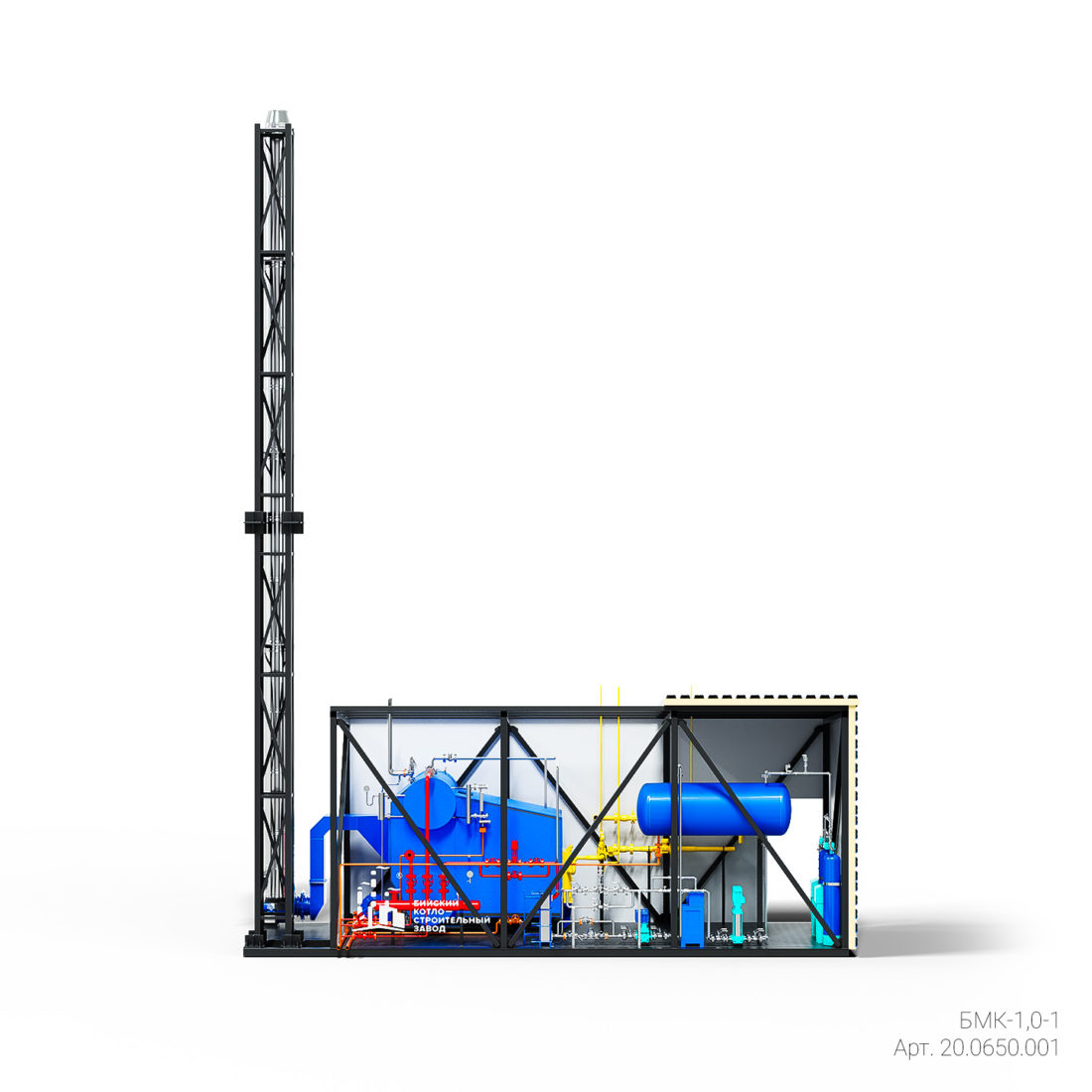

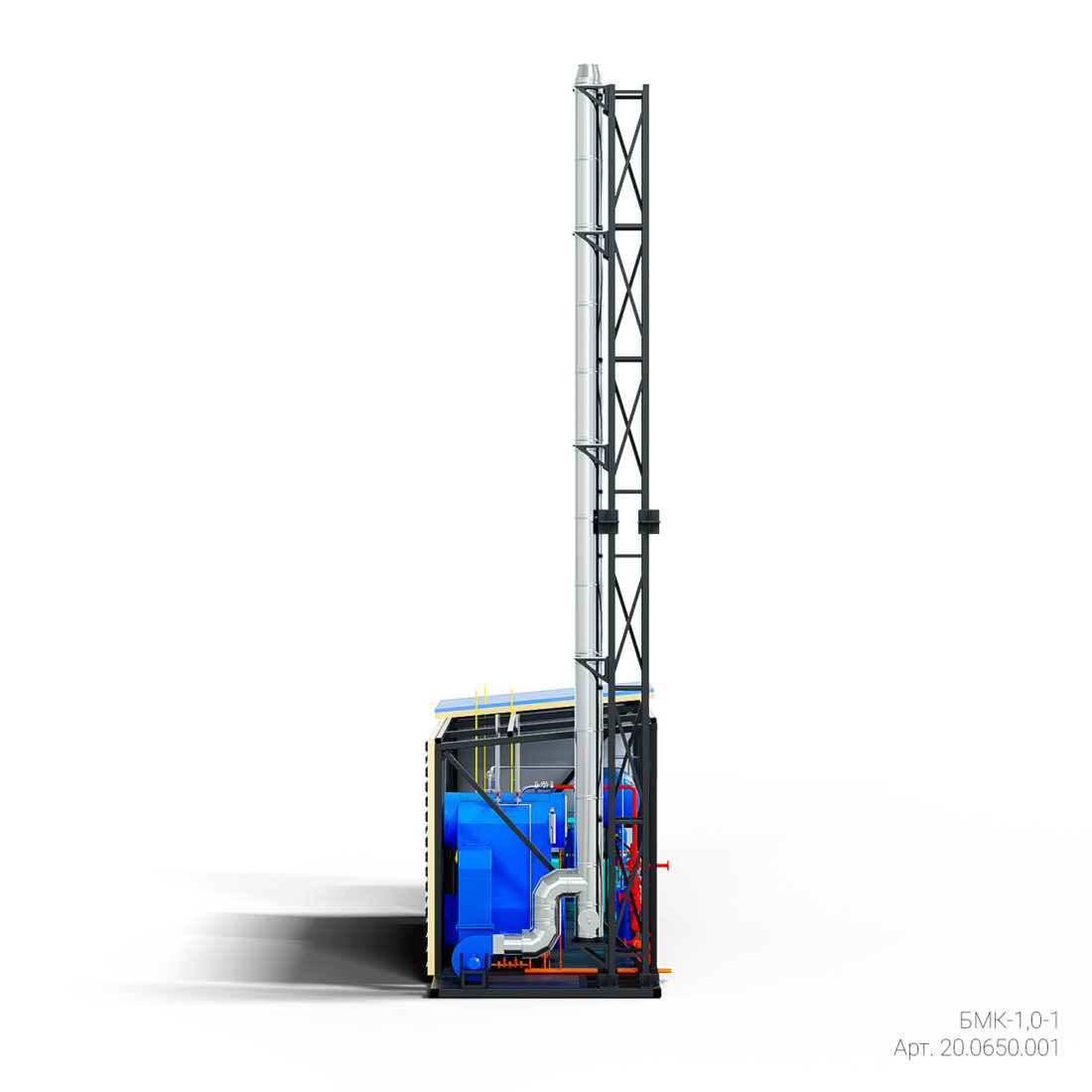

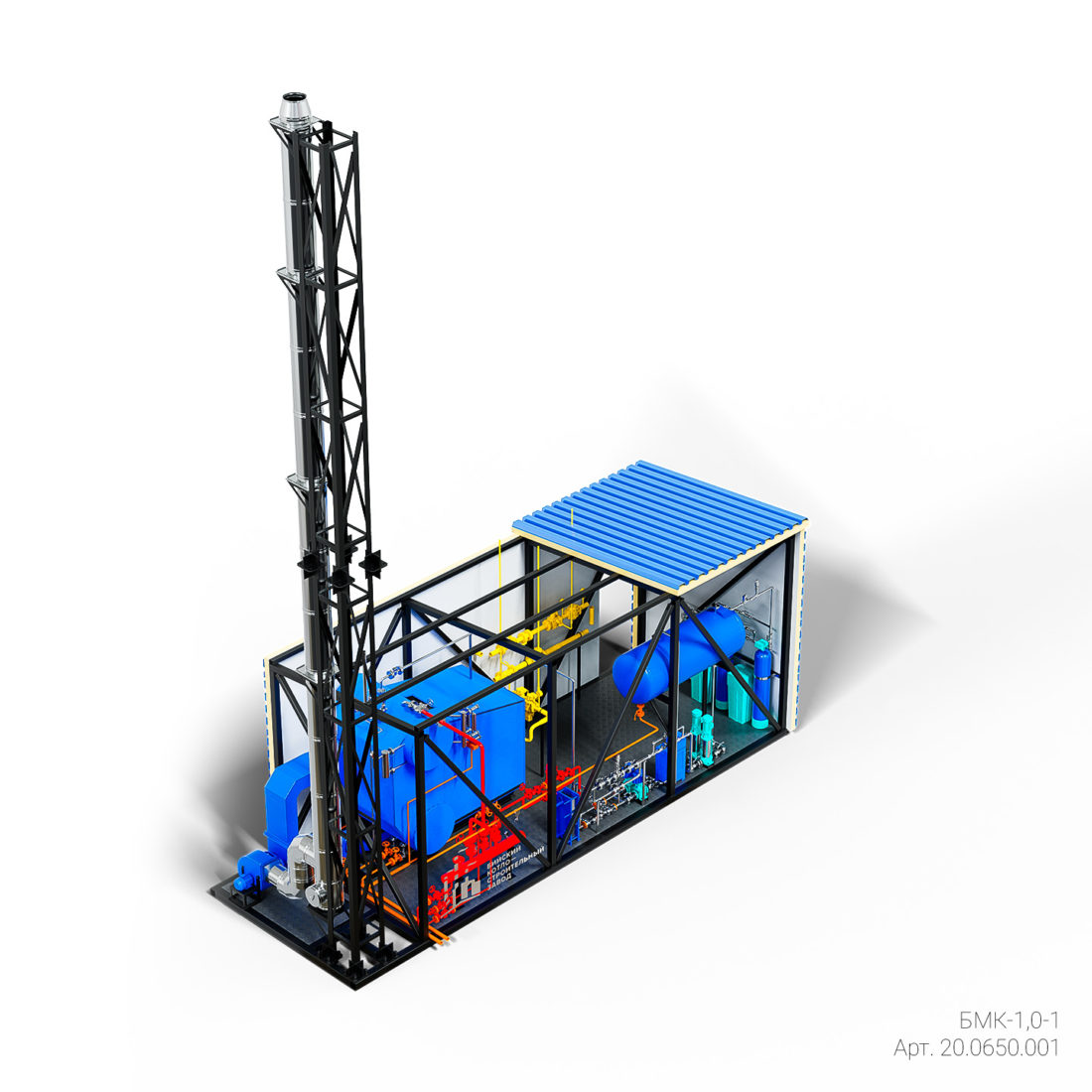

Блочно-модульная котельная БМК-1,0-1

Арт. 20.0650.001
Предварительный заказ изделия

Стоимость изделия от:

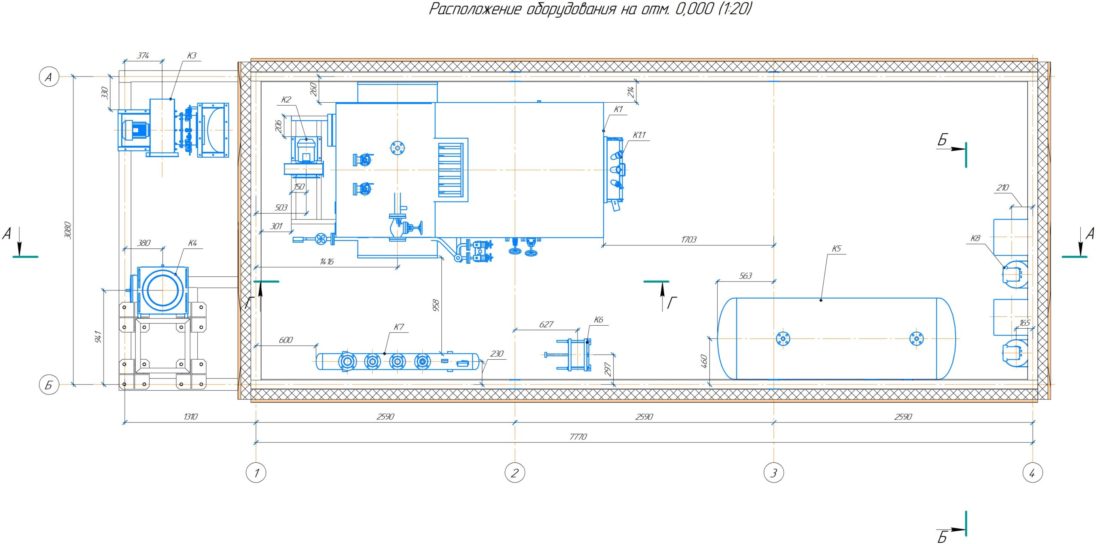

Основное оборудование

№ п/п Позиция Наименование оборудования Тип, марка Кол.
1 К1 Котел паровой Е-1,0-0,9Г(ГМ) 1
2 К2 Вентилятор ВД-2,7 1
3 К3 Дымосос Д-3,5М 1
4 К4 Труба дымовая 1
5 К5 Бак питательный 1
6 К6 Теплообменник пластинчатый 1
7 К7 Коллектор паровой 1
8 К8 Фильтр умягчитель ФИП-1054 1
9 К9 Автоматическая система дозирования реагентов Комплексон 6(Н-1,5) 1
10 К10 Насос питательный котловой Grundfos cr 1-21 2
11 К11 Насос конденсатный Grundfos cr 1-3 2

Description

Блочно-модульная газовая котельная производительностью 1,0 т/ч предназначена для выработки пара, который применяется на технологические нужды.

Котельная автоматизирована и может работать без постоянного присутствия обслуживающего персонала.

Блочно-модульная газовая котельная по взрывопожарной и пожарной опасности относится к категории Г, степени огнестойкости – III. Класс здания по функциональной пожарной опасности – Ф5.1., конструктивной пожарной опасности – С0.

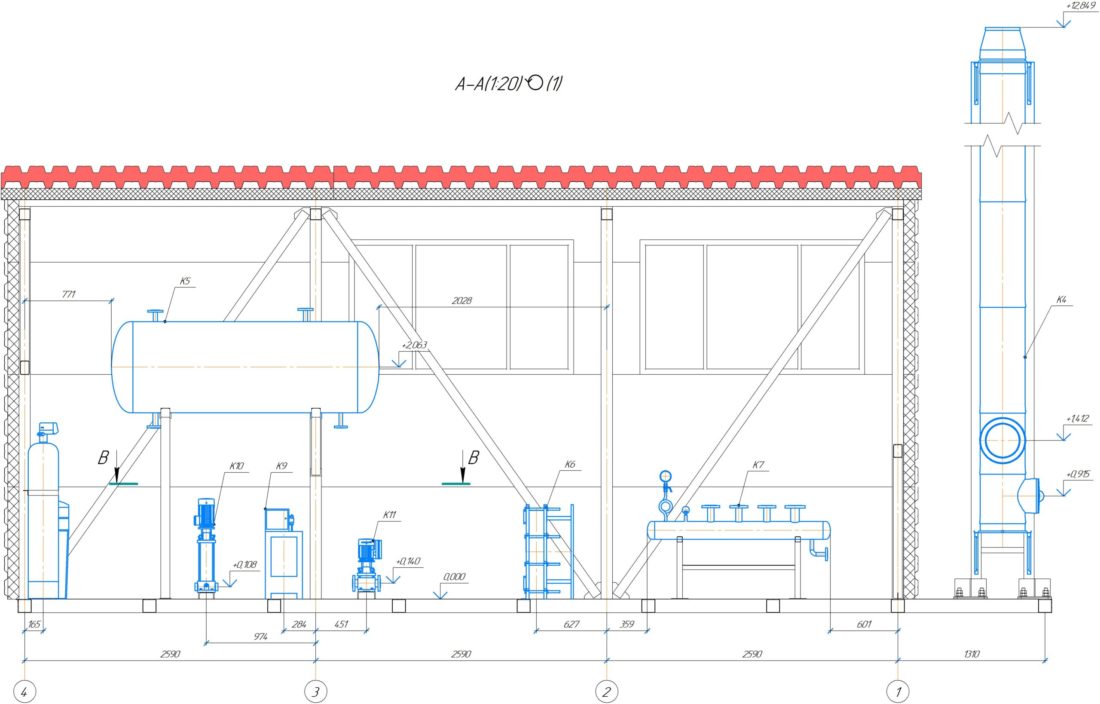

Здание котельной одноэтажное размером в плане 9350×3380 мм, высотой 4040 мм. Несущие конструкции – металлопрокат. Основания модулей выполнены из профильных труб 120×120×4,0; несущие колонны из профильных труб 80×80×4,0 и 80×40×4,0; несущие балки из профильных труб 120×80×4,0.

Для обеспечения требований энергетической эффективности в здании котельной предусмотрены:

– стены – металлические «сэндвич-панели» заводского изготовления толщиной 100 мм;

– покрытие – кровельные металлические «сэндвич-панели» заводского изготовления толщиной 150 мм;

– оконные блоки из поливинилхлоридных профилей по ГОСТ 30674-99;

– двери металлические заводского изготовления.

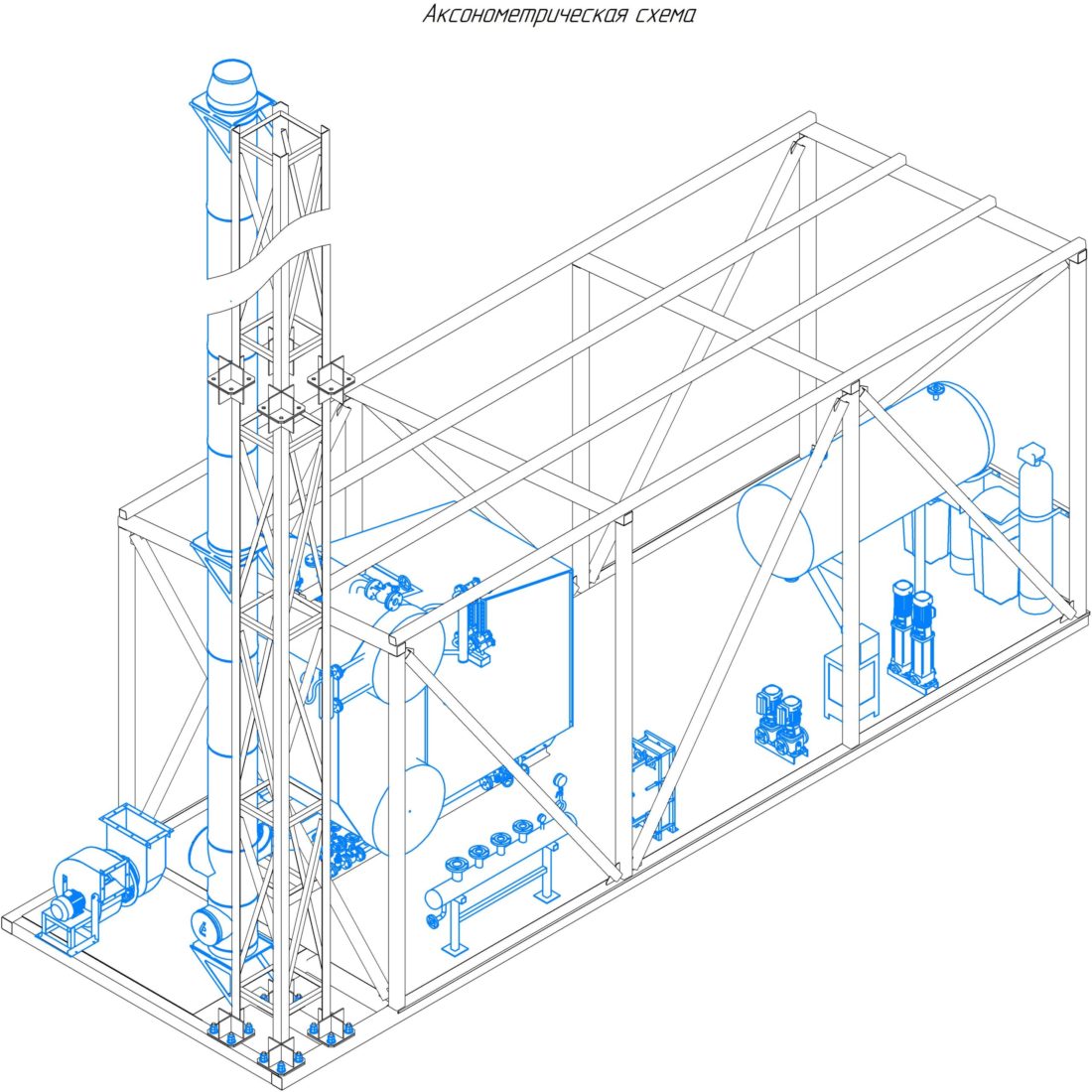

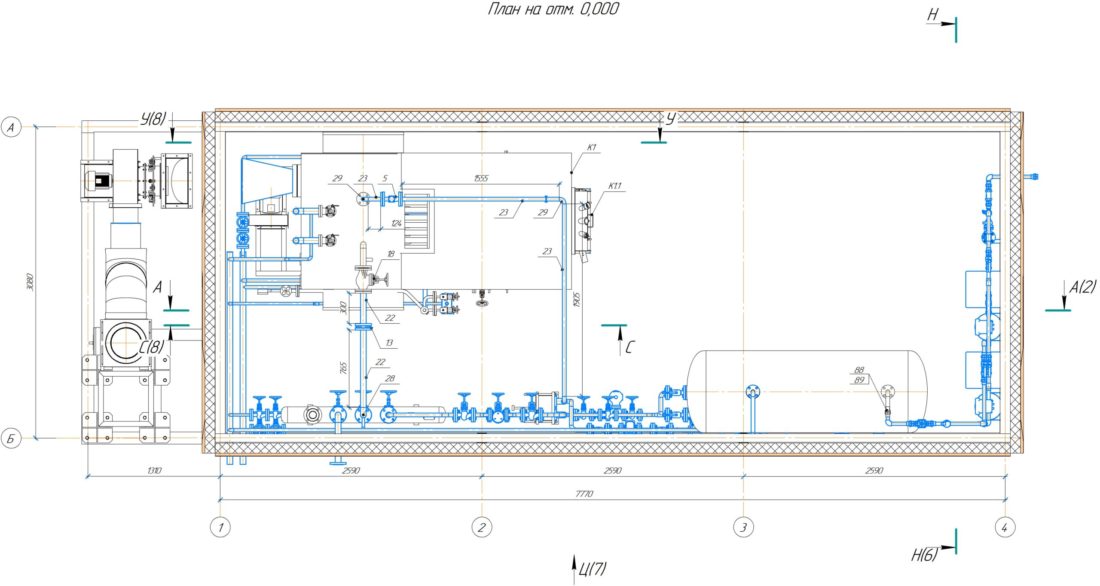

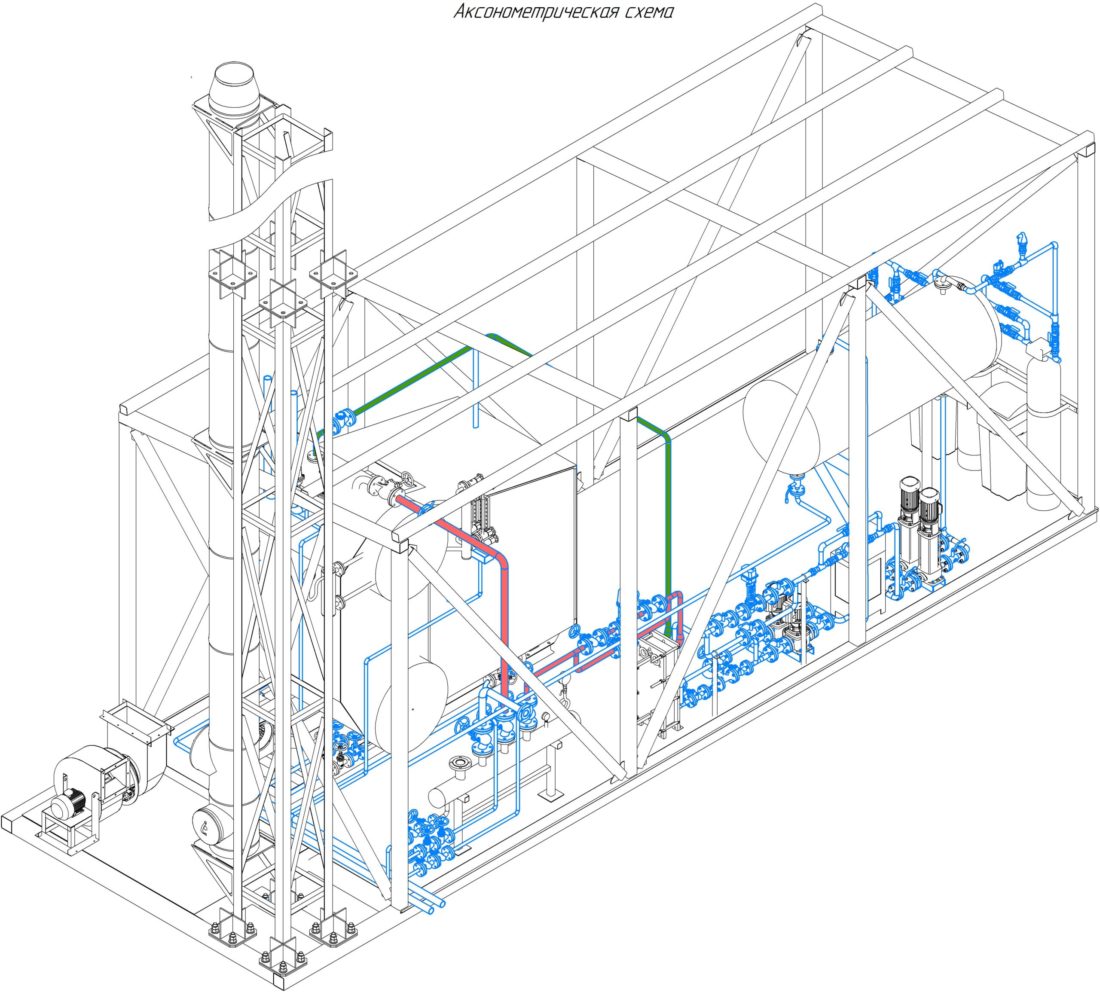

Блочно-модульная котельная состоит из следующих установок и систем:

– котельные установки (согласно СП 89.13330.2016) с насосным оборудованием;

– система топливоподачи;

– система водоподготовки (питание котлового контура);

– система электроснабжения;

– автоматизированная система управления, сигнализации и учёта ресурсов;

– система отопления, вентиляции;

– система пожарно-охранной сигнализации.

Наименование параметра Нормируемое значение
1. Проектная мощность котельной на пароснабжение, кг/ч 1000
2. Топливо основное Газ (ГОСТ 5542-87)
3. Топливо аварийное Не предусмотрено
4. Расход основного топлива (при максимальной нагрузке), м3 82,3
5. Габаритные размеры, мм
Длина 9350
Ширина 3380
Высота 4040

Предприятие-изготовитель гарантирует соответствие блочно-модульной котельной техническим условиям при соблюдении правил транспортирования, хранения, монтажа, эксплуатации и обслуживания. Гарантийный срок службы – 10 лет со дня изготовления.

Гарантийный срок эксплуатации:

– на программное обеспечение без срока давности,

– на оборудование заводов-изготовителей согласно гарантийным талонам.

Гарантийные сроки хранения и эксплуатации на комплектующие изделия – согласно нормативно-технической документации заводов-изготовителей данного оборудования.

Расчетный срок службы котельной составляет не менее: 10 лет.
