Основное оборудование

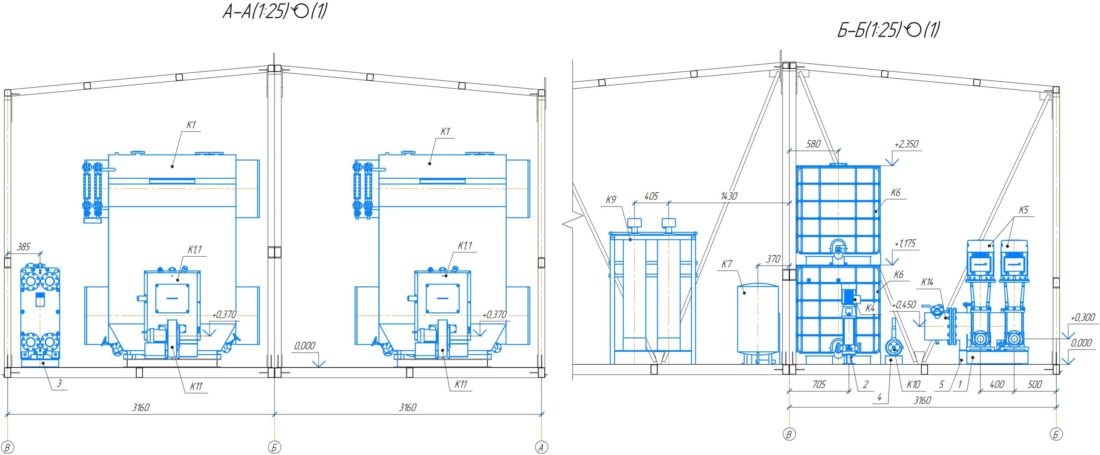

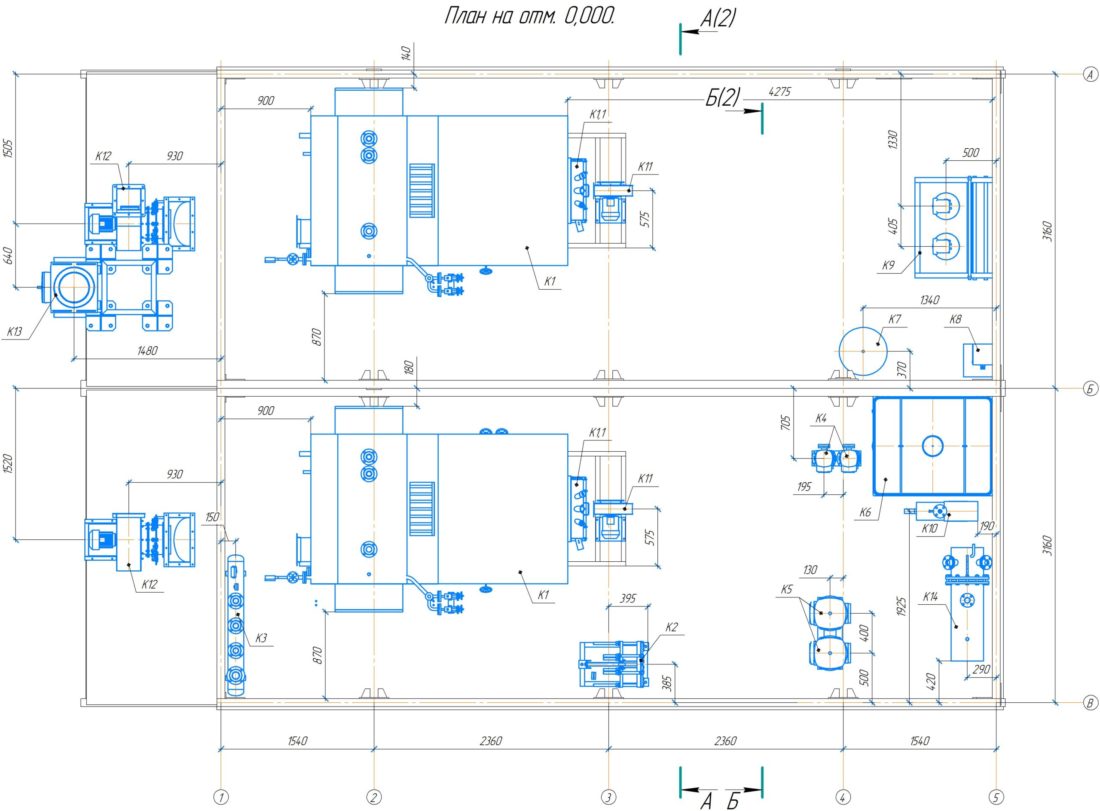

| № п/п | Позиция | Наименование оборудования | Тип, марка | Кол. |
| 1 | К1 | Котел паровой | Е-1,0-0,9 Г (ГМ) | 2 |
| 2 | К2 | Пластинчатый теплообменник | Z21-T0-023-28175 | 1 |
| 3 | К3 | Коллектор паровой | БК.096.2023 КП | 1 |
| 4 | К4 | Насос питательный котловой | CNP CDM 3-16 | 2 |
| 5 | К5 | Насос сетевой | LEO LVR 45-3-2 | 2 |
| 6 | К6 | Бак питательный | Еврокуб 1000 л | 2 |
| 7 | К7 | Бак расширительный | Flexcon CE 140/1,5-6 | 1 |
| 8 | К8 | Блок дозации | ET DP 6 D-1-BCXд25-100 | 1 |
| 9 | К9 | Блок фильтров умягчения | 2ET 1665 X7-V-S | 2 |
| 10 | К10 | Насос подпитки | CNP CHM 3-90 | 1 |
| 11 | К11 | Вентилятор правого вращения | ВД-2,7-3000 | 2 |
| 12 | К12 | Дымосос правого вращения | Д-3,5-1500 | 2 |
| 13 | К13 | Труба дымовая | БК.096.2023 ТД | 1 |
| 14 | К14 | Кожухотрубчатый теплообменник (охладитель выпара) | ОВА-2 | 1 |
Description

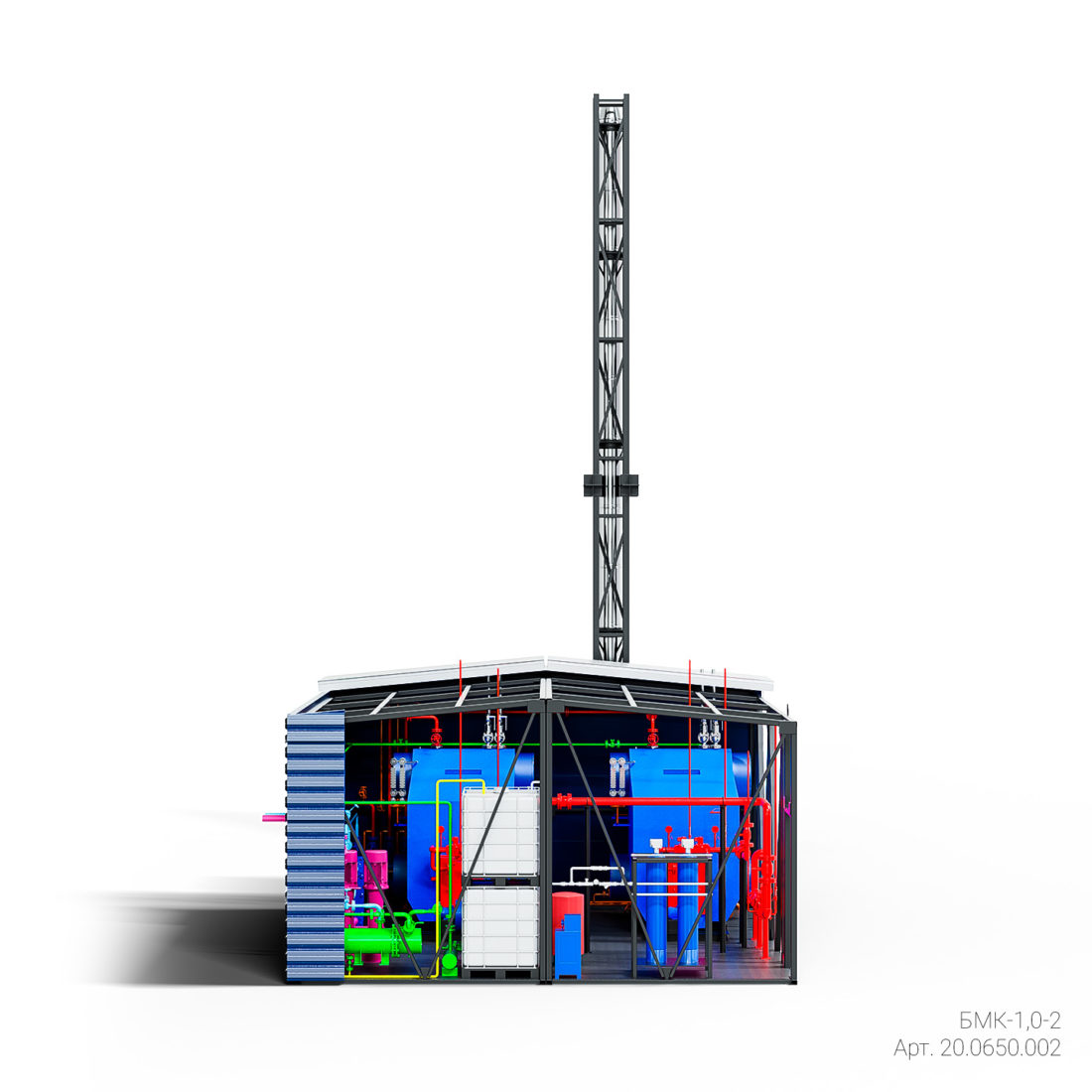

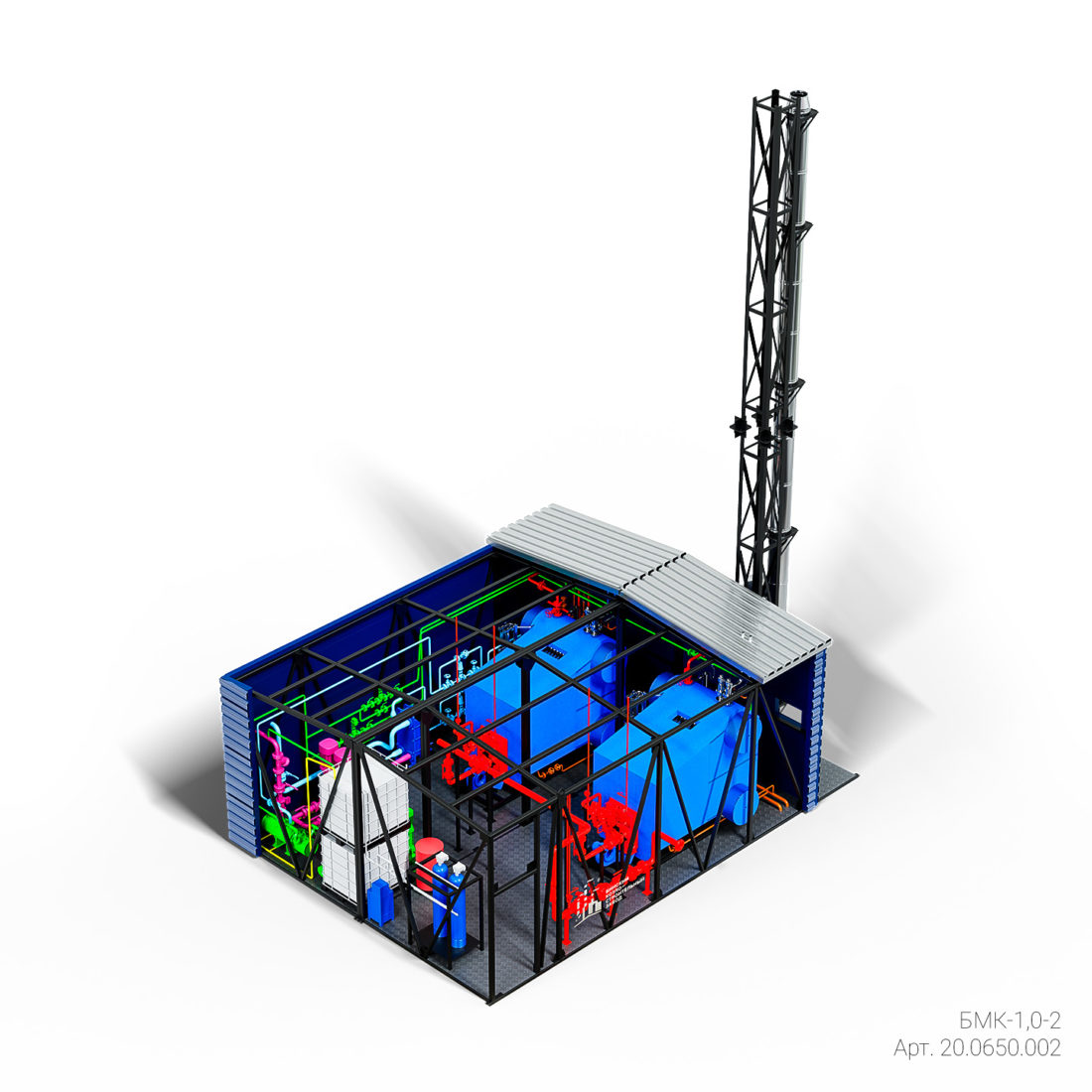

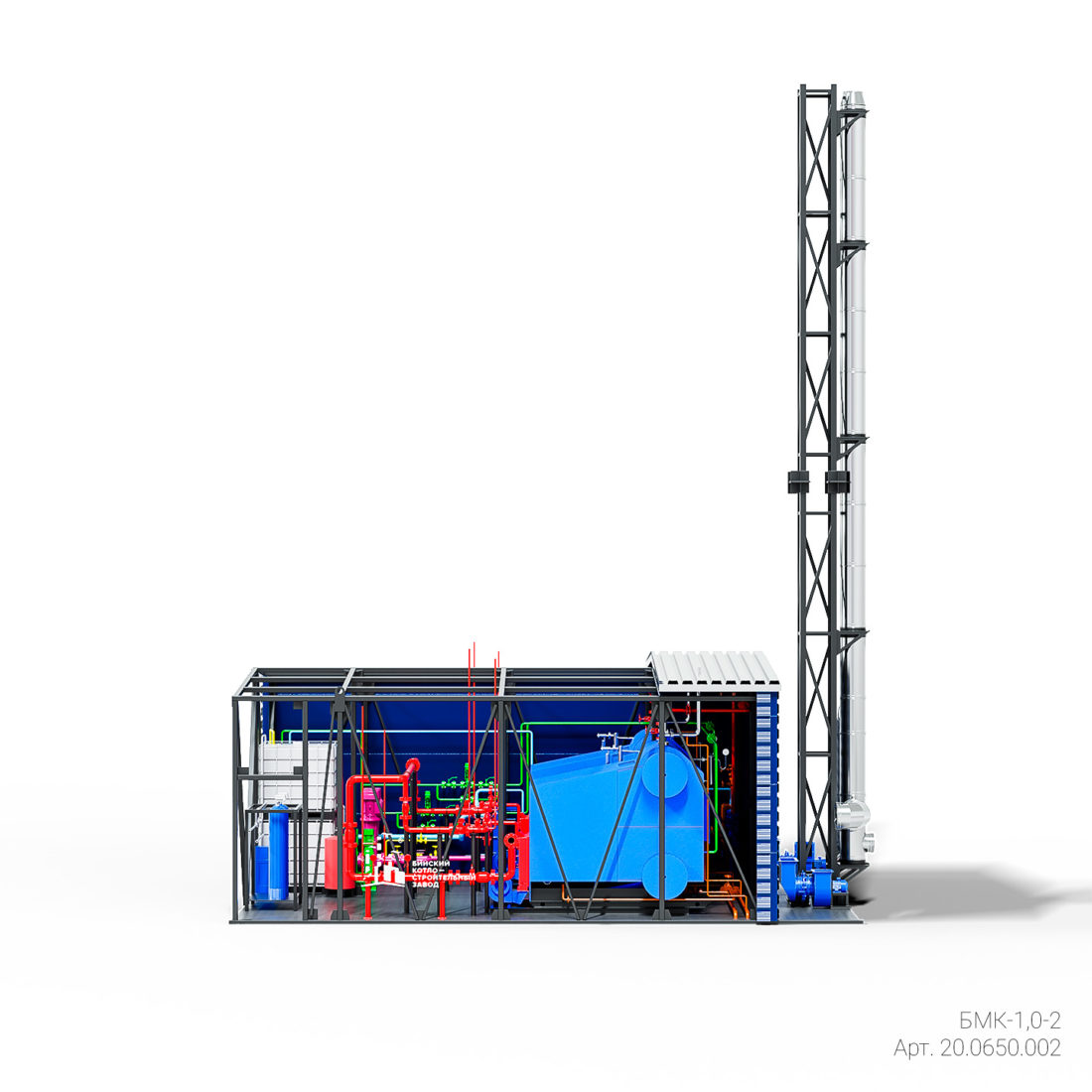

Блочно-модульная газовая котельная производительностью 2,0 т/ч предназначена для выработки пара, который применяется на технологические нужды.
Котельная автоматизирована и может работать без постоянного присутствия обслуживающего персонала.
Блочно-модульная газовая котельная по взрывопожарной и пожарной опасности относится к категории Г, степени огнестойкости – III. Класс здания по функциональной пожарной опасности – Ф5.1., конструктивной пожарной опасности – С0.

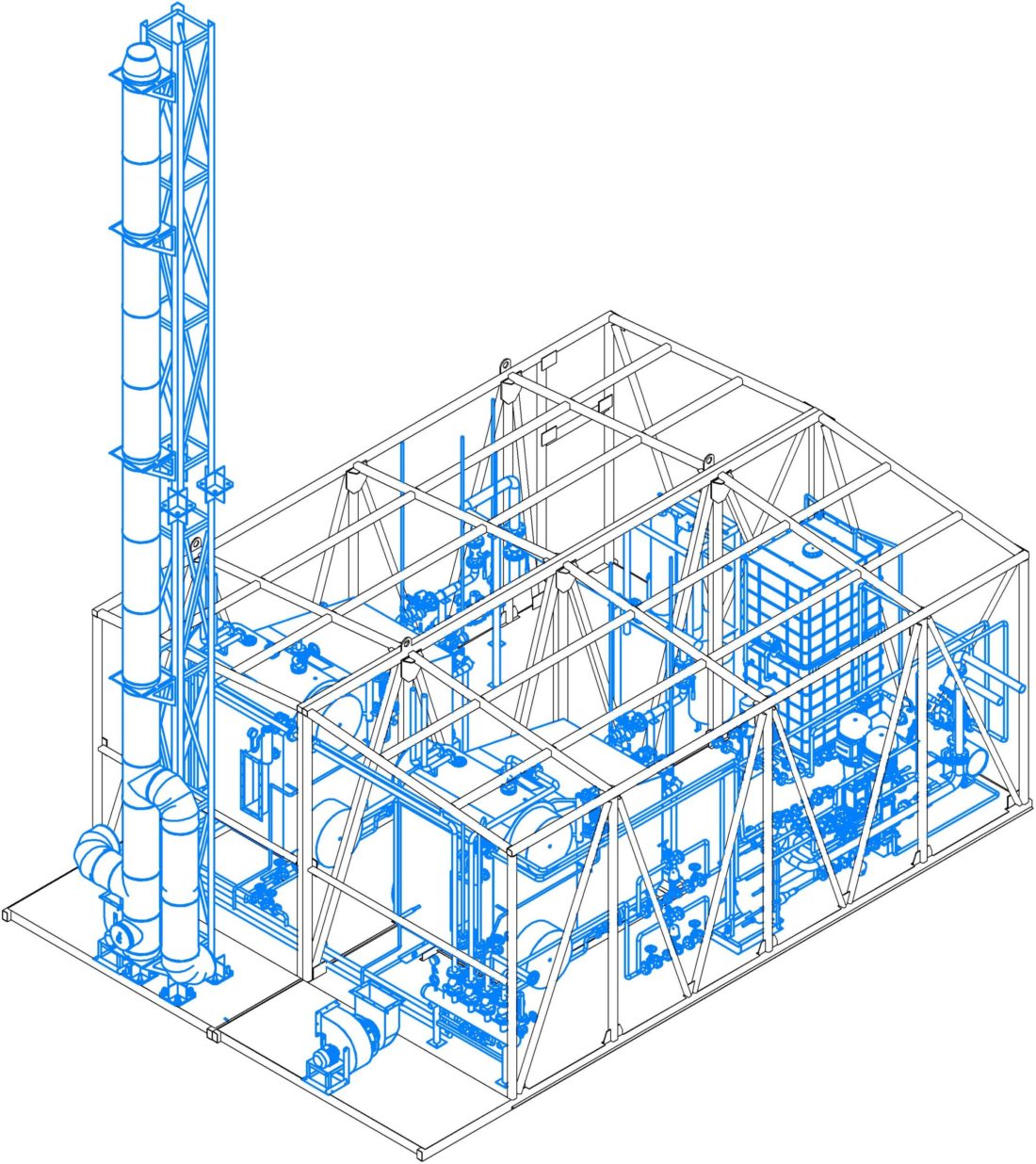

Здание котельной одноэтажное размером в плане 9400×6600 мм, высота 3950 мм. Несущие конструкции – металлопрокат. Основания модулей выполнены из профильных труб 120×80×5,0; несущие колонны из профильных труб 80×80×4,0 и 80×40×4,0; несущие балки из профильных труб 80×80×4,0.
Площадь застройки – 68,6 м².
Площадь легко сбрасываемых конструкций – не менее 4,5 м².
Для обеспечения требований энергетической эффективности в здании котельной предусмотрены:
– стены – металлические «сэндвич-панели» заводского изготовления толщиной 100 мм;
– покрытие – кровельные металлические «сэндвич-панели» заводского изготовления толщиной 150 мм;
– оконные блоки из поливинилхлоридных профилей по ГОСТ 30674-99;
– двери металлические заводского изготовления.
Блочно-модульная котельная состоит из следующих установок и систем:
– котельные установки (согласно СП 89.13330.2016) с насосным оборудованием;
– система топливоподачи;
– система водоподготовки (питание котлового контура);
– система электроснабжения;
– автоматизированная система управления, сигнализации и учёта ресурсов;
– система отопления, вентиляции;
– система пожарно-охранной сигнализации.
| Наименование параметра | Нормируемое значение |
| 1. Проектная мощность котельной на пароснабжение (пиковая), кг/ч | 1500 |
| 2. Мощность на отопление и вентиляцию, кВт | 710 |
| 3. Температурный график отопления и вентиляции (расчетный), °С | 90/70 |
| 4. Топливо основное | Газ (ГОСТ 5542-87) |
| 5. Топливо аварийное | Не предусмотрено |
| 6. Расход основного топлива (при максимальной нагрузке), м3/ч | 167,0 |
| 7. Установленная электрическая мощность котельной, кВт | 40,0 |
| 8. Расчетная электрическая мощность котельной, кВА | 30,0 |
| 9. Габаритные размеры, мм | |
| Длина | 9400 |
| Ширина | 6600 |
| Высота | 3950 |
Предприятие-изготовитель гарантирует соответствие блочно-модульной котельной техническим условиям при соблюдении правил транспортирования, хранения, монтажа, эксплуатации и обслуживания. Гарантийный срок службы – 10 лет со дня изготовления.
Гарантийный срок эксплуатации:
– на программное обеспечение без срока давности,
– на оборудование заводов-изготовителей согласно гарантийным талонам.
Гарантийные сроки хранения и эксплуатации на комплектующие изделия – согласно нормативно-технической документации заводов-изготовителей данного оборудования.
Расчетный срок службы котельной составляет не менее: 10 лет.
