Стоимость изделия от:
Основное оборудование

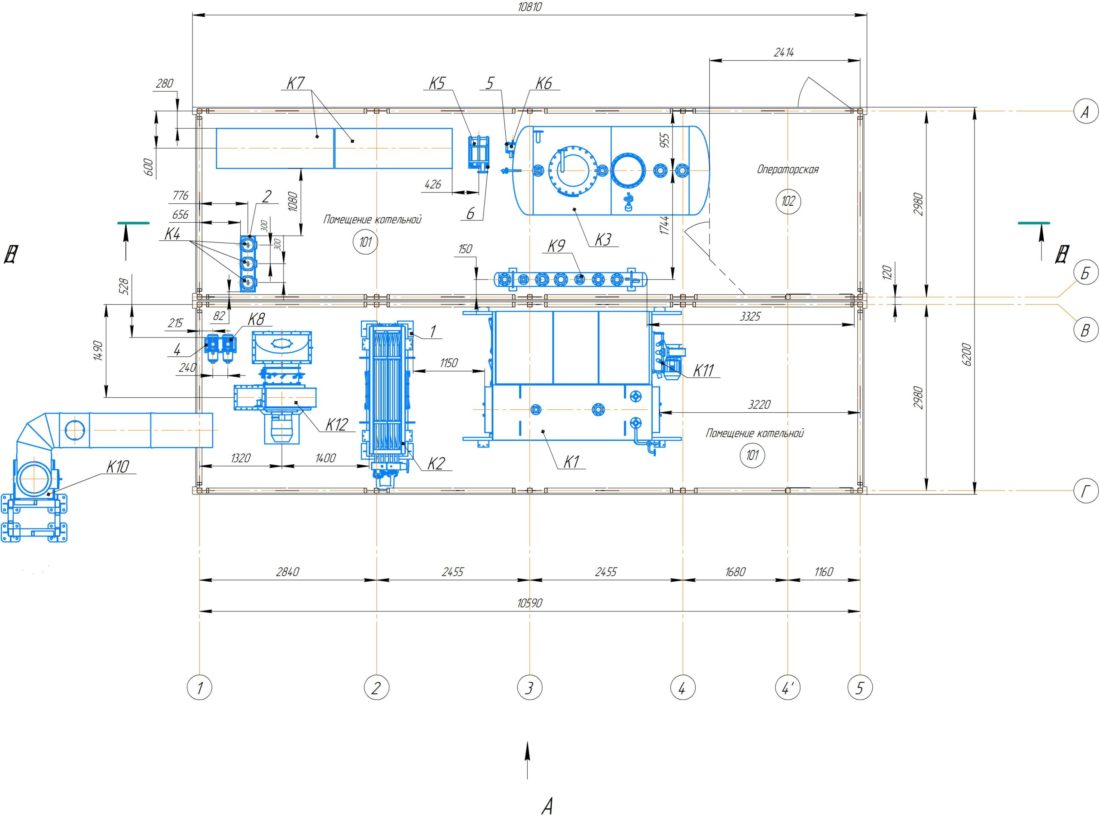

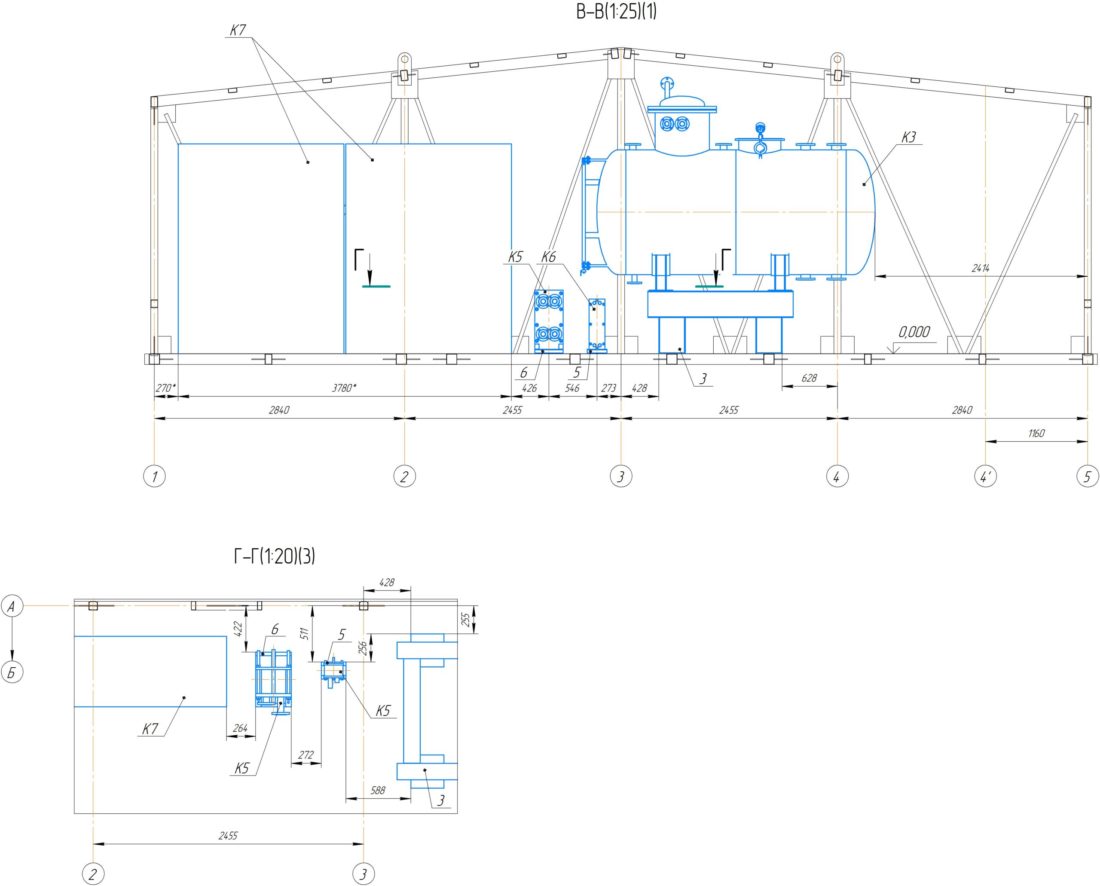

| № п/п | Позиция | Наименование оборудования | Тип, марка | Кол. |
| 1 | К1 | Котел паровой | ДСЕ-2,5-14Г(ГМ) | 1 |
| 2 | К2 | Экономайзер | БВЭС-I-2 | 1 |
| 3 | К3 | Деаэратор атмосферный | ДА-5 | 1 |
| 4 | К4 | Насос питательный котловой | 2 | |
| 5 | К5 | Пластинчатый теплообменник | 1 | |
| 6 | К6 | Пластинчатый теплообменник | 1 | |
| 7 | К7 | Блок фильтров умягчителей | ET 3*IO-X8N-V-S | 1 |
| 8 | К8 | Повысительная установка | 1 | |
| 9 | К9 | Коллектор паровой | 1 | |
| 10 | К10 | Труба дымовая | 1 | |
| 11 | К11 | Вентилятор | ВД-2,8-3000 | 1 |
| 12 | К12 | Дымосос | ДН-8 | 1 |
Description

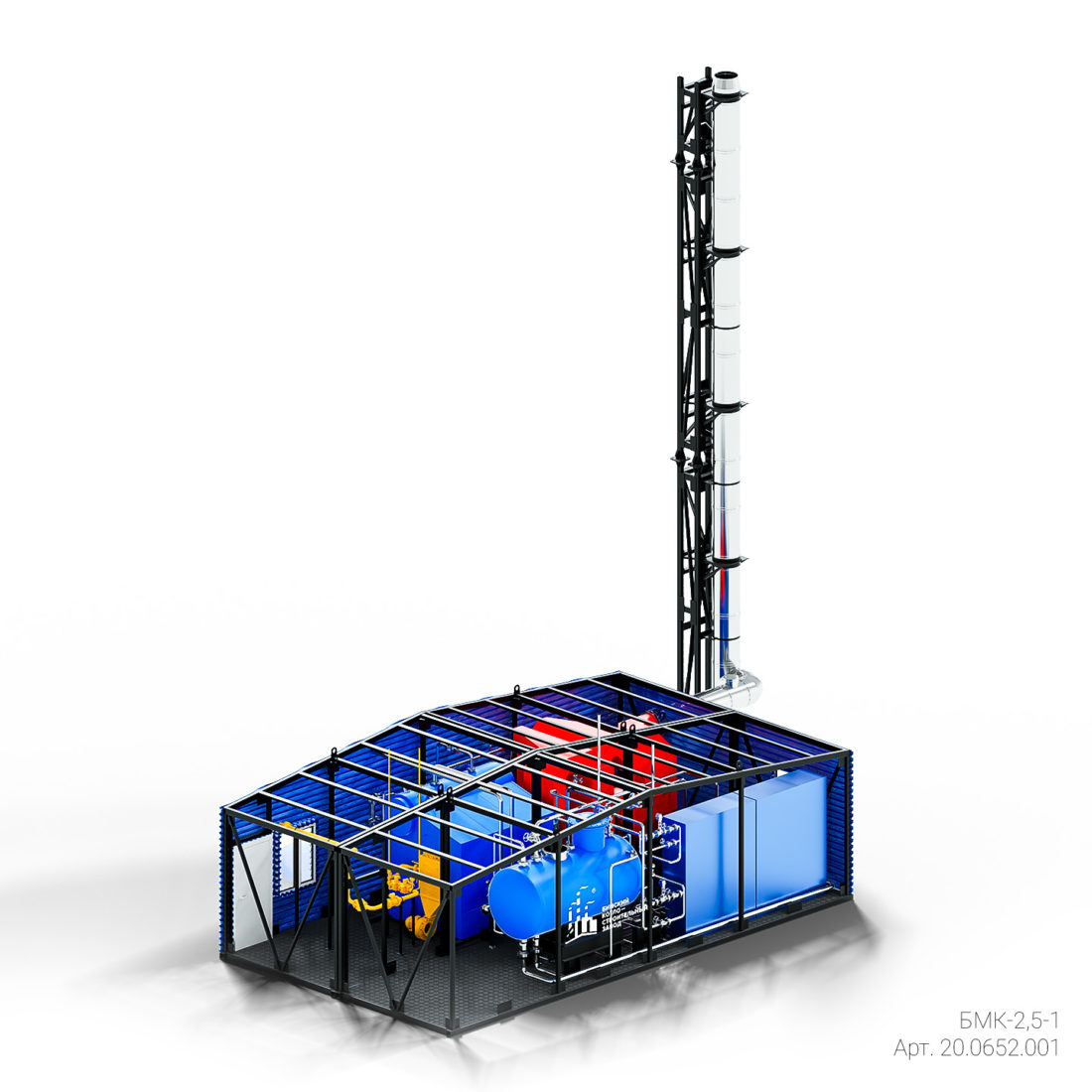

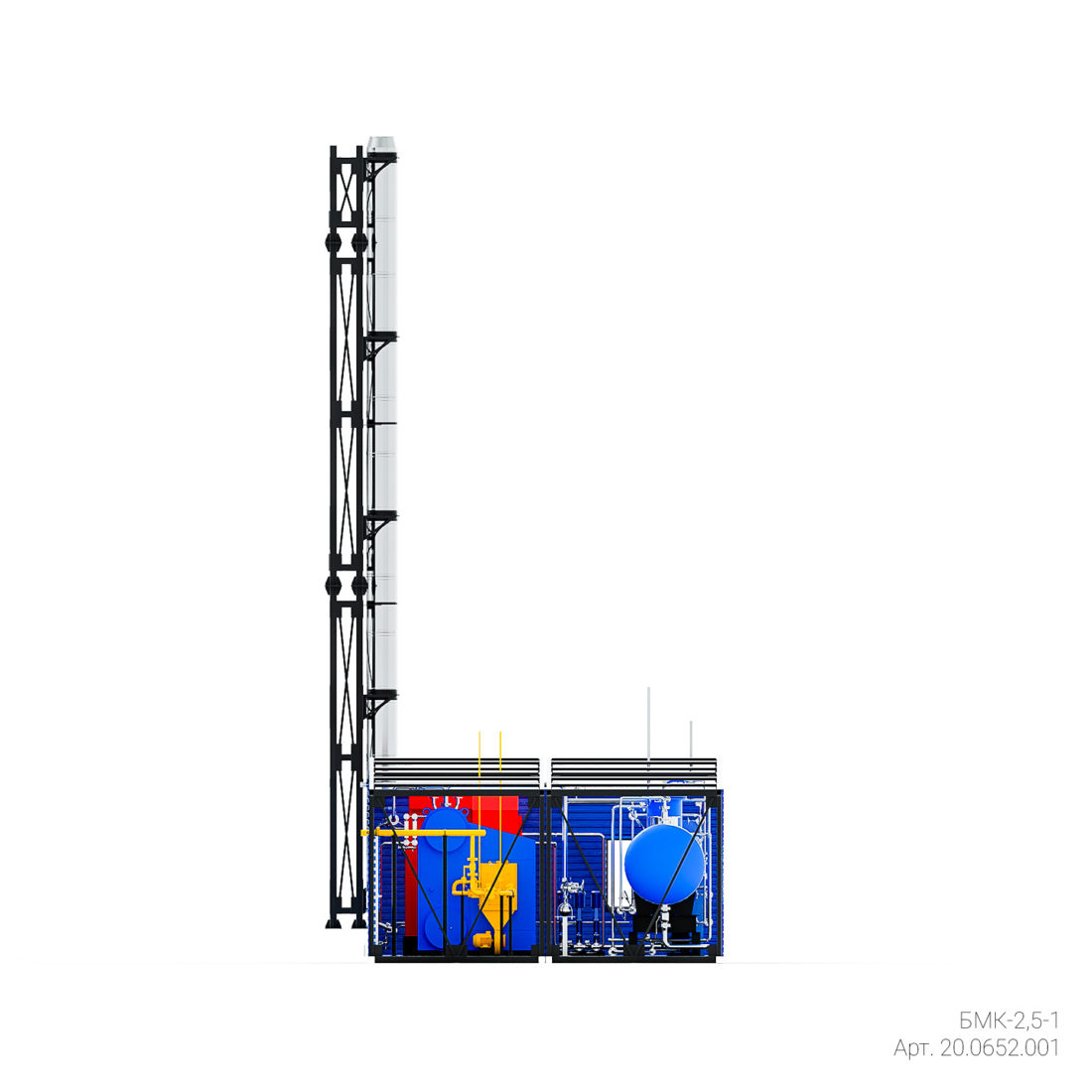

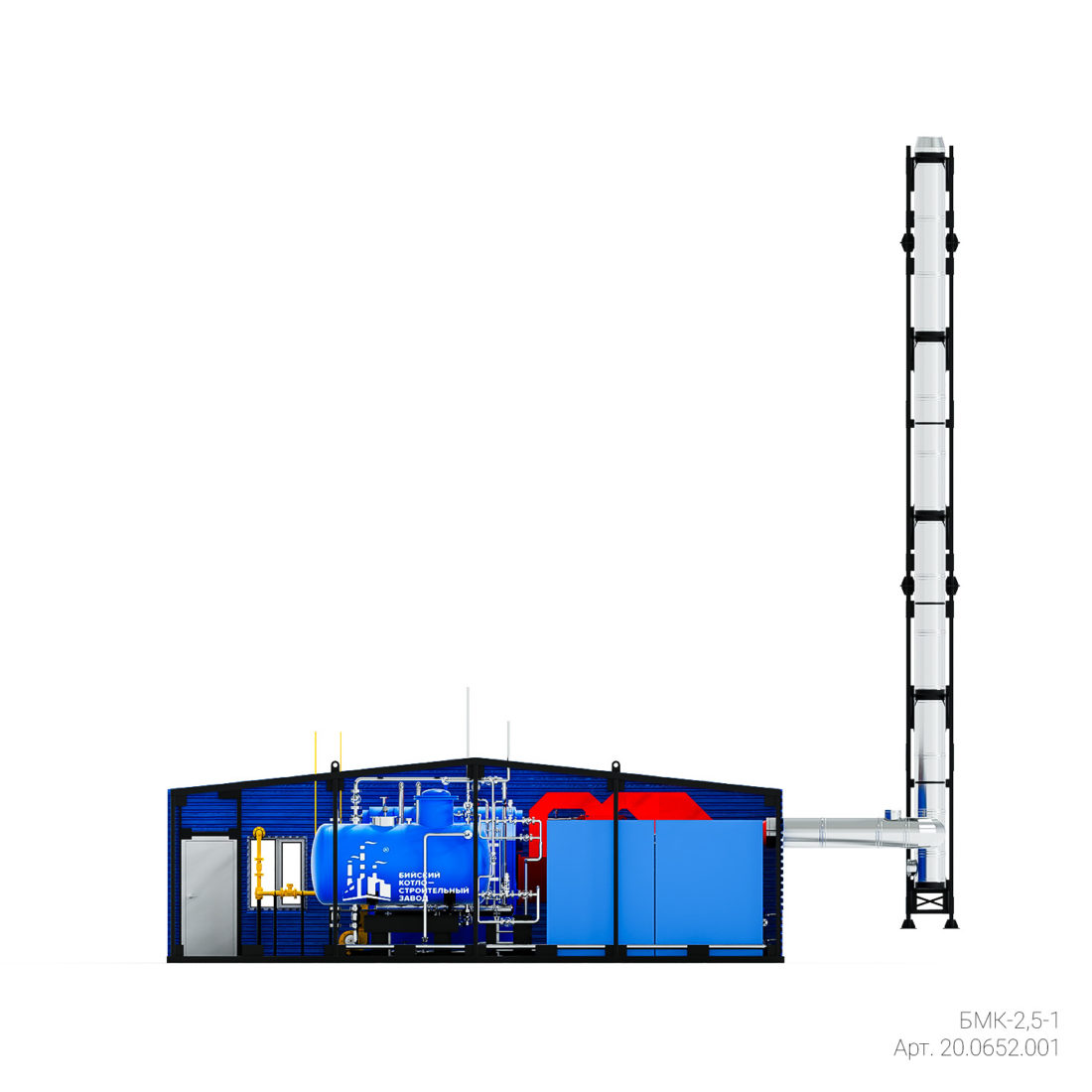

Блочно-модульная газовая котельная производительностью 2,5 т/ч предназначена для выработки пара, который применяется на технологические нужды.
Котельная автоматизирована и может работать без постоянного присутствия обслуживающего персонала.
Блочно-модульная газовая котельная по взрывопожарной и пожарной опасности относится к категории Г, степени огнестойкости – III. Класс здания по функциональной пожарной опасности – Ф5.1., конструктивной пожарной опасности – С0.

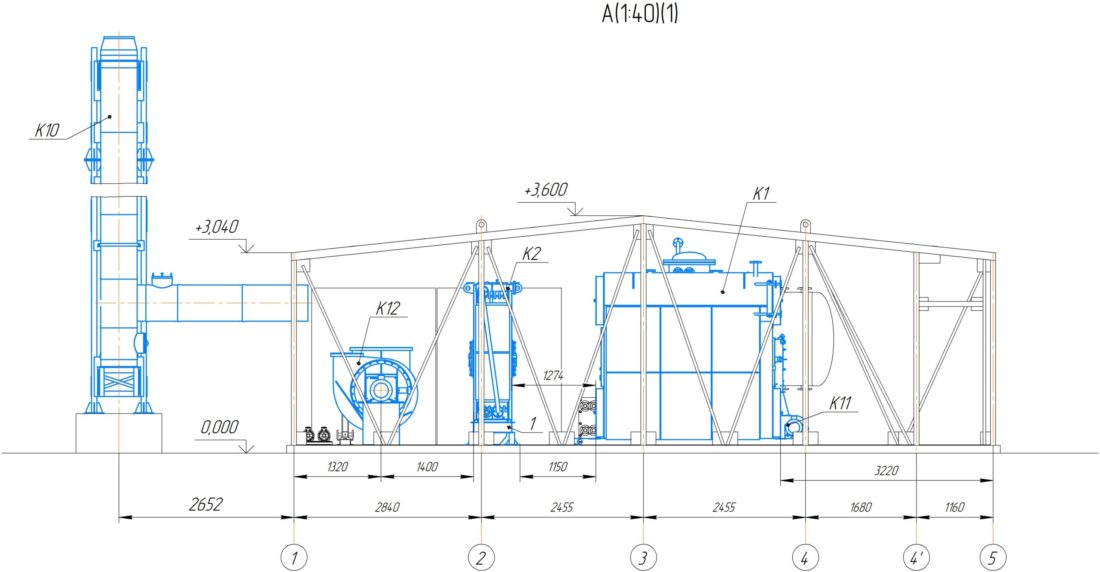

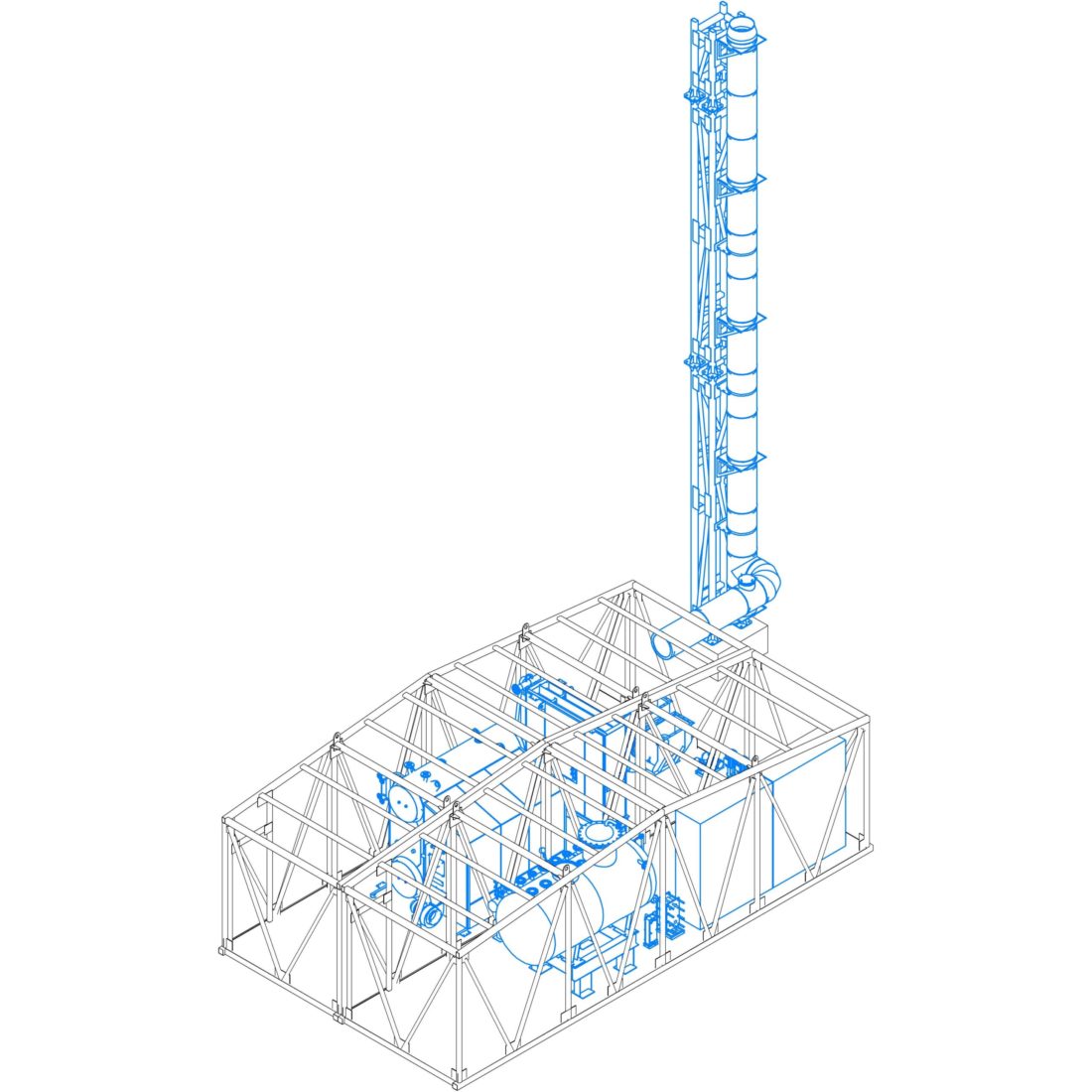

Здание котельной одноэтажное размером в плане 10810×6200 мм, высота 3600 мм. Несущие конструкции – металлопрокат. Основания модулей выполнены из профильных труб 120×120×4,0; несущие колонны из профильных труб 80×80×4,0 и 80×40×4,0; несущие балки из профильных труб 120×80×4,0.
Для обеспечения требований энергетической эффективности в здании котельной предусмотрены:
– стены – металлические «сэндвич-панели» заводского изготовления толщиной 100 мм;
– покрытие – кровельные металлические «сэндвич-панели» заводского изготовления толщиной 150 мм;
– оконные блоки из поливинилхлоридных профилей по ГОСТ 30674-99;
– двери металлические заводского изготовления.
Блочно-модульная котельная состоит из следующих установок и систем:
– котельные установки (согласно СП 89.13330.2016) с насосным оборудованием;
– система топливоподачи (природный газ);
– система водоподготовки (питание котлового контура);
– система электроснабжения;
– автоматизированная система управления, сигнализации и учёта ресурсов;
– система отопления, вентиляции;
– система пожарно-охранной сигнализации.
| Наименование
параметра |
Нормируемое значение |
| 1. Проектная мощность котельной на пароснабжение, кг/ч | 2500 |
| 2. Топливо основное | Газ (ГОСТ 5542-87) |
| 3. Топливо аварийное | Не предусмотрено |
| 4. Расход основного топлива (при максимальной нагрузке), м3/ч | 200,0 |
| 5. Габаритные размеры, мм | |
| Длина | 10810 |
| Ширина | 6200 |
| Высота | 3600 |
Предприятие-изготовитель гарантирует соответствие блочно-модульной котельной техническим условиям при соблюдении правил транспортирования, хранения, монтажа, эксплуатации и обслуживания. Гарантийный срок службы – 10 лет со дня изготовления.
Гарантийный срок эксплуатации:
– на программное обеспечение без срока давности,
-на оборудование заводов-изготовителей согласно гарантийным талонам.
Гарантийные сроки хранения и эксплуатации на комплектующие изделия – согласно нормативно-технической документации заводов-изготовителей данного оборудования.
Расчетный срок службы котельной составляет не менее: 10 лет.
