Циклон ЦБ-16М (модернизированный) отличается от циклона ЦБ-16 усовершенствованной конструкцией, позволяющей улучшить степень очистки дымовых. Циклон ЦБ-16М предназначен для очистки запыленных газов или воздуха от твердых частиц неслипающейся пыли или золы с размерами частиц более 5 мкм, выделяющихся при сжигании топлива и при различных технологических процессах.

Циклон ЦБ-16М состоит из 16 циклонных элементов. Чем меньше диаметр циклонного элемента, тем выше процент очистки газовой среды от твердых частицы, поэтому циклон ЦБ-16М изготавливают не из циклонных элементов большого диаметра, а компонуют из 16 отдельных циклонов небольшого диаметра в блоки и батареи.

Циклон батарейный ЦБ-16М устанавливается за котлом или хвостовыми поверхностями нагрева (например, экономайзер), но, как правило, перед дымососом, что предохраняет дымосос от быстрого износа из-за удаления из дымовых газов в циклоне абразивных частиц.

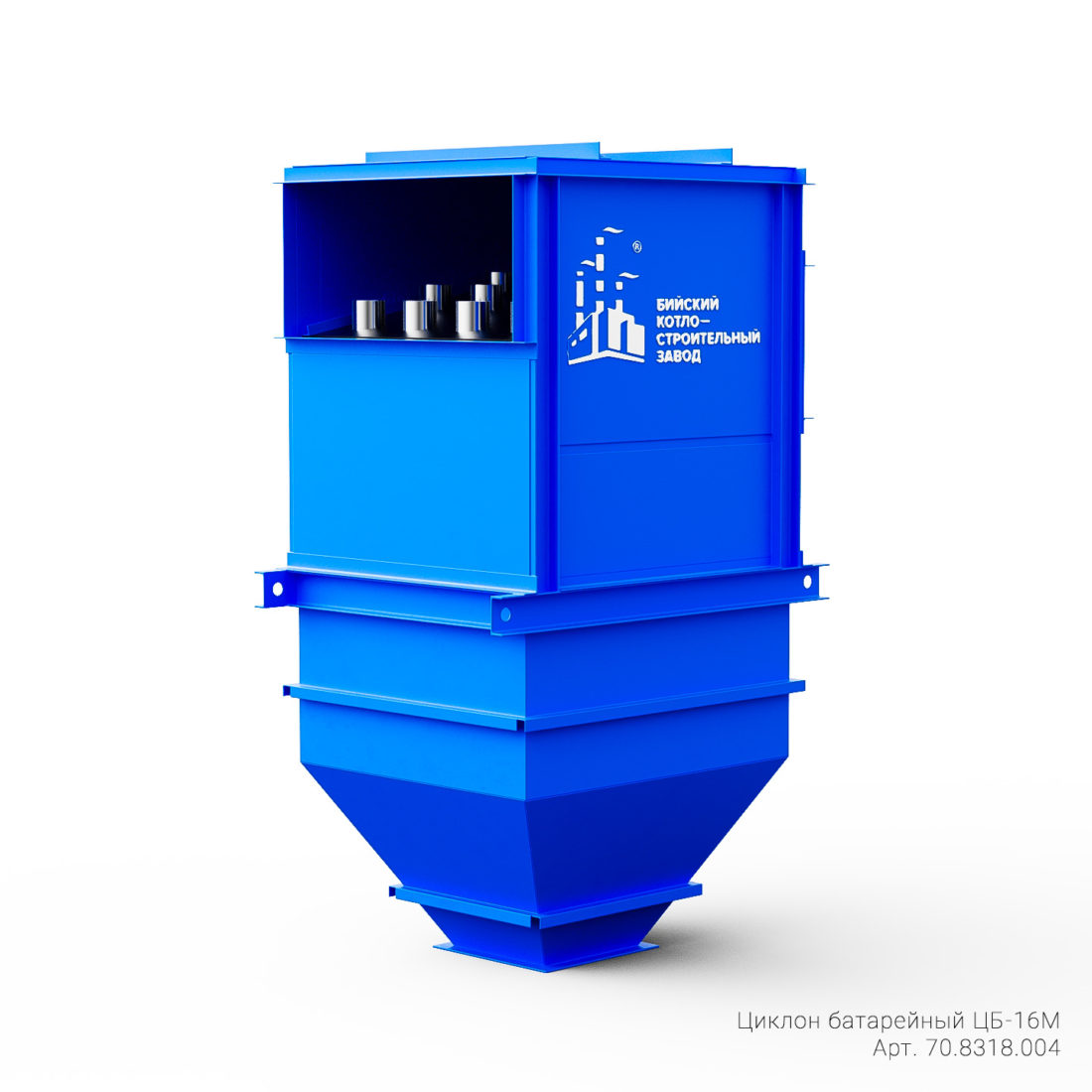

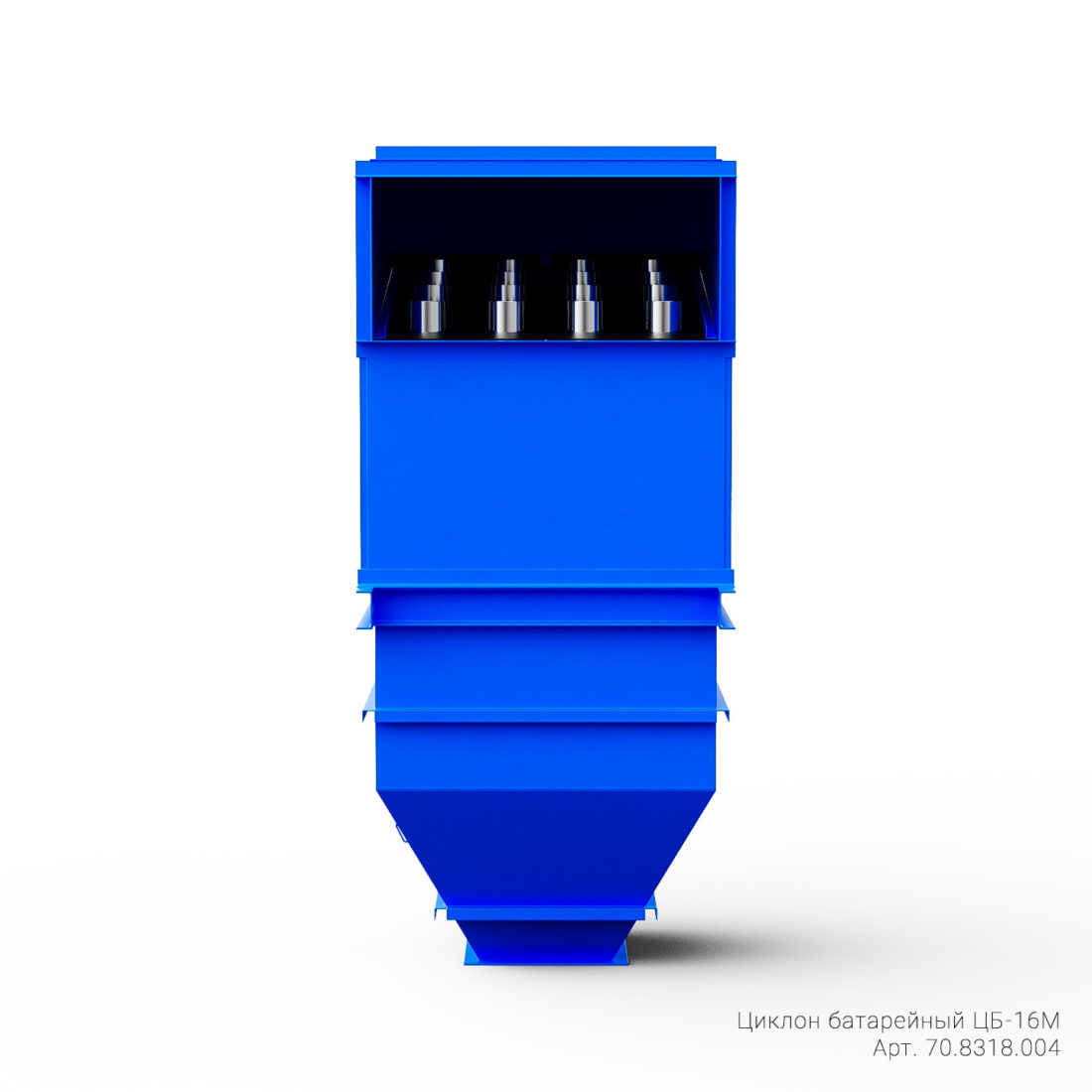

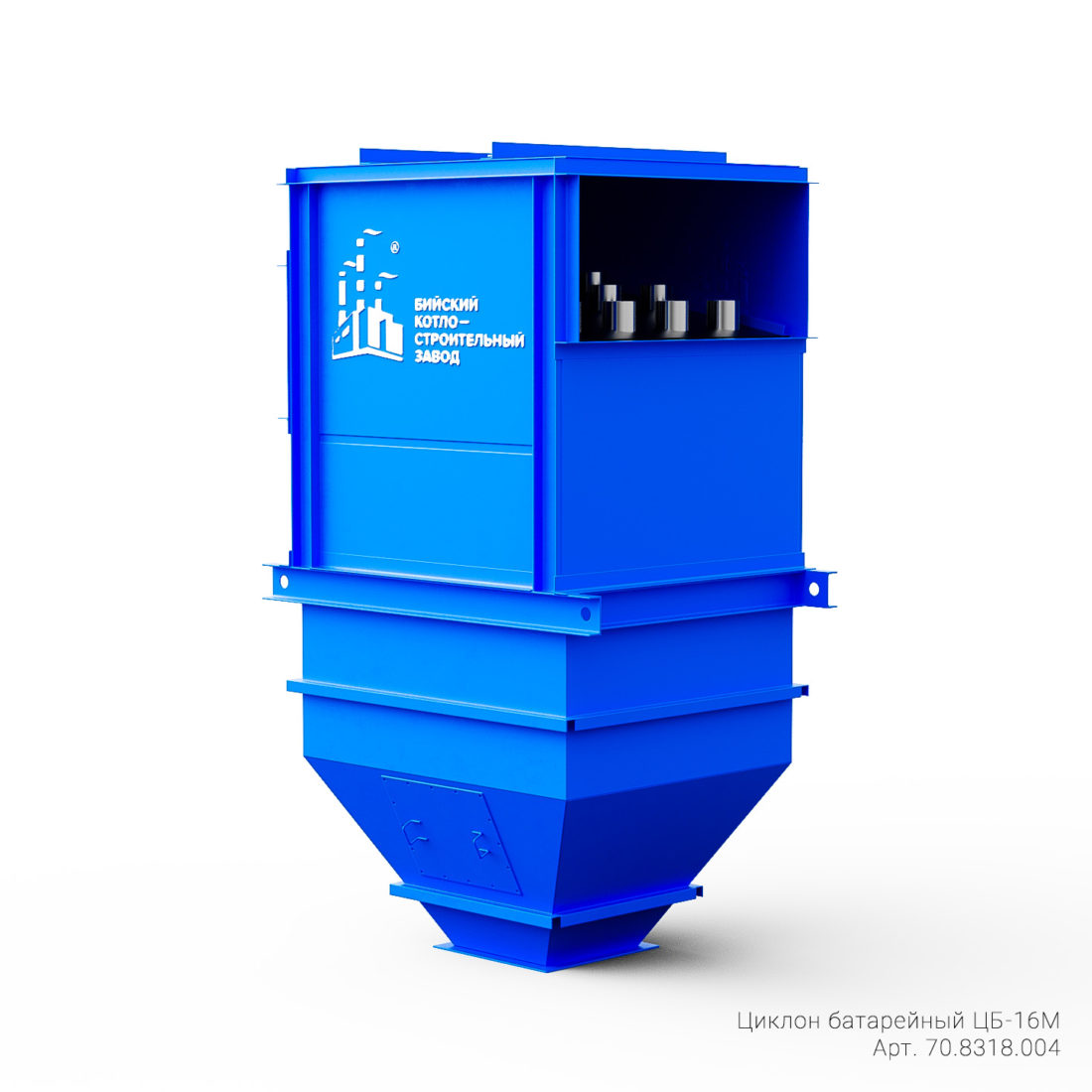

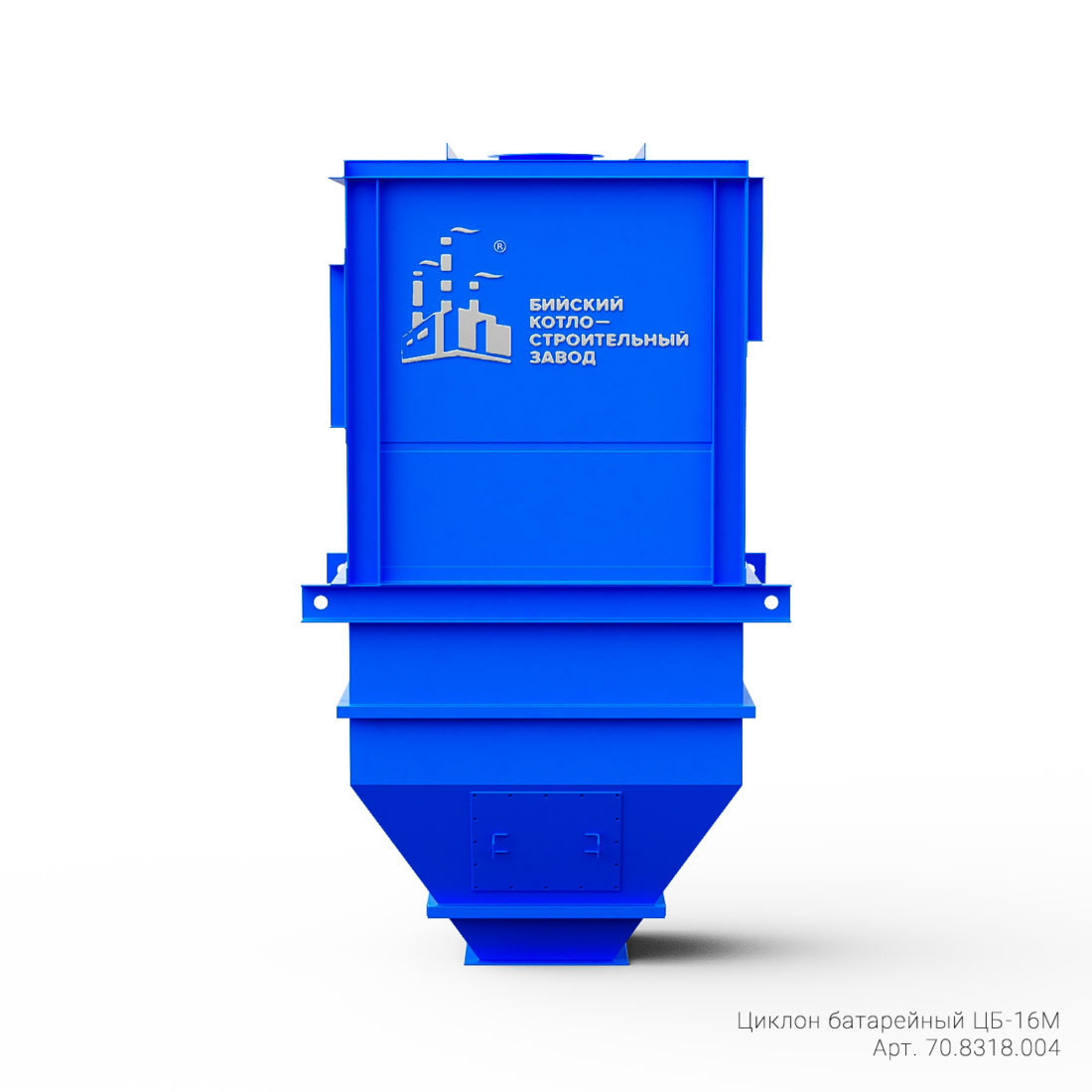

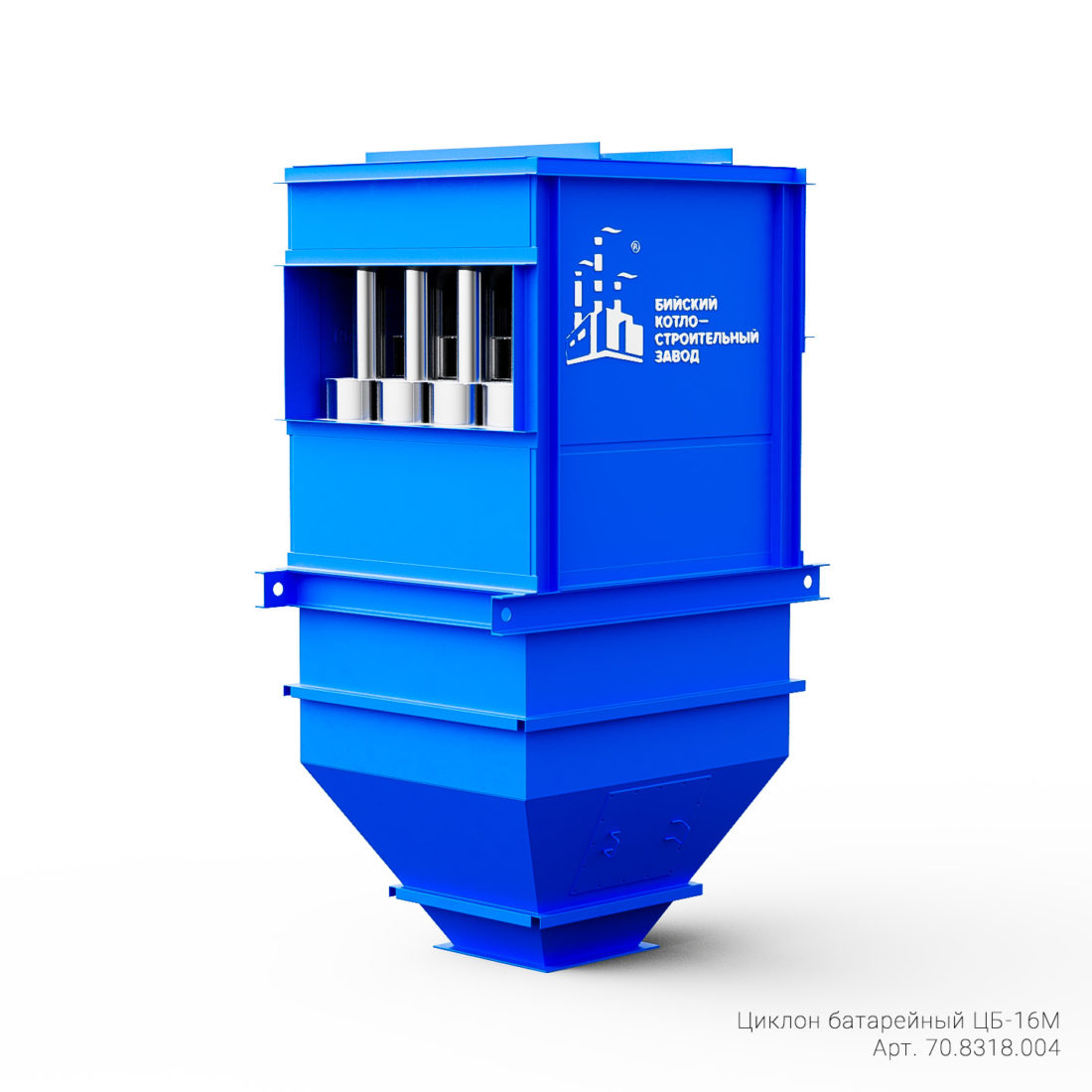

Циклон ЦБ-16М представляет собой сварной корпус, в котором установлены ряды параллельно расположенных циклонных элементов, которые состоят из полых цилиндрических корпусов с конусной частью внизу и входными патрубками с аппаратами закручивания (полуулитками). Циклонные элементы устанавливаются ступенчато по ходу движения газов таким образом, что входные патрубки циклонных элементов последующего ряда располагаются ниже предыдущего. Циклон делится на три части: верхняя камера очищенных газов, средняя камера запыленных газов, нижняя – бункер сбора пыли. Нижние крышки входных патрубков последнего по ходу газа ряда циклонных элементов являются частью нижней трубной доски, что обеспечивает вынос пыли, осевшей на нижней трубной доске. На верхней крышке циклона установлен взрывной клапан. Циклон опирается на опорный пояс.
