Деаэратор ДА-10/8

Арт. 68.8133.053
Предварительный заказ изделия

Стоимость изделия от:


Дополнительная комплектация изделия:

Автоматика: Вариант 1 (арт. 68.9931.002), Вариант 2 (арт. 68.9932.002), Вариант 3 (арт. 68.9933.002), Вариант 4 (арт. 68.9934.002), Вариант 5 (арт. 68.9935.002)

Description

Деаэратор атмосферный ДА-10/8 предназначен для удаления кислорода и свободной углекислоты (коррозионно–агрессивных газов) из питательной воды системы теплоснабжения при одновременном её нагреве.

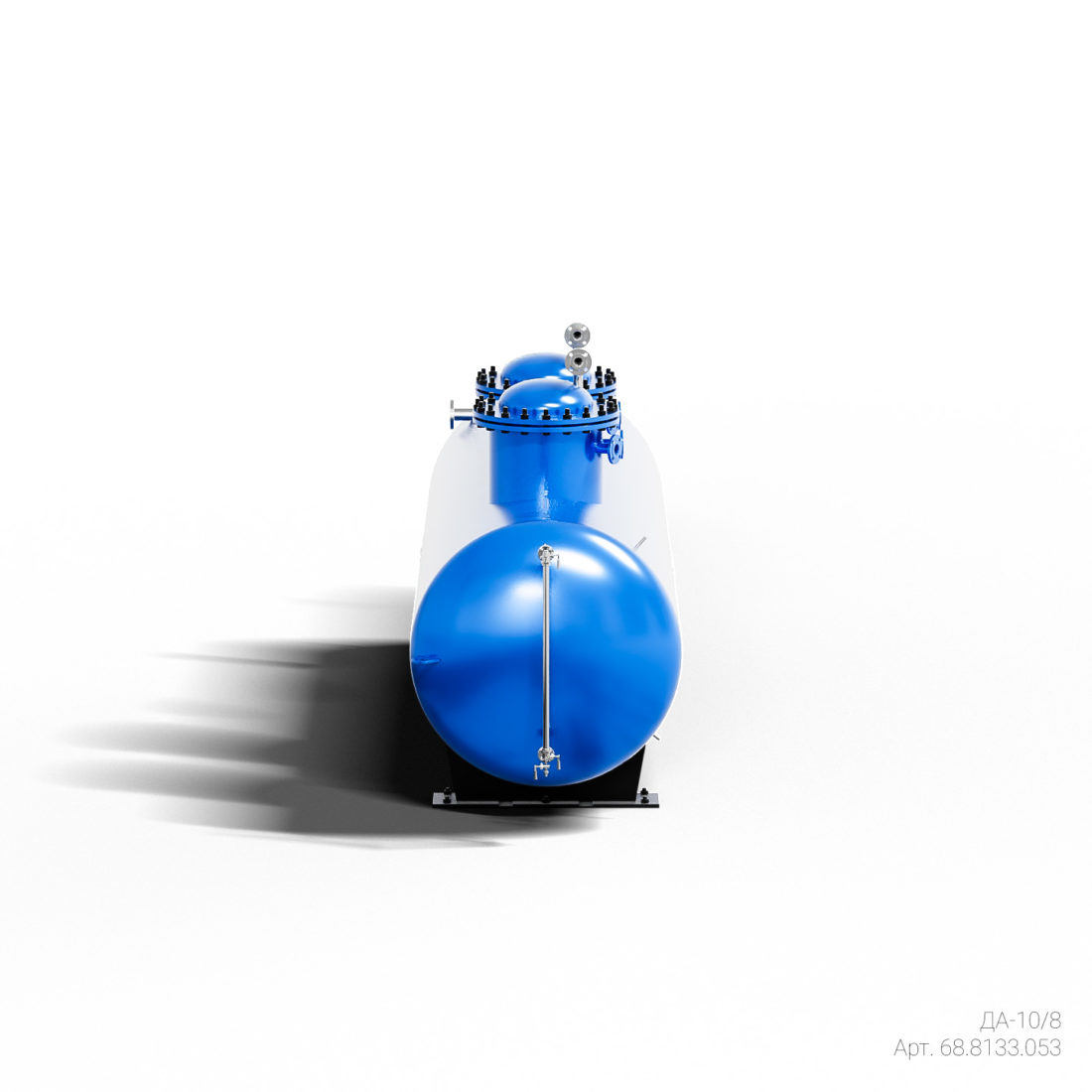

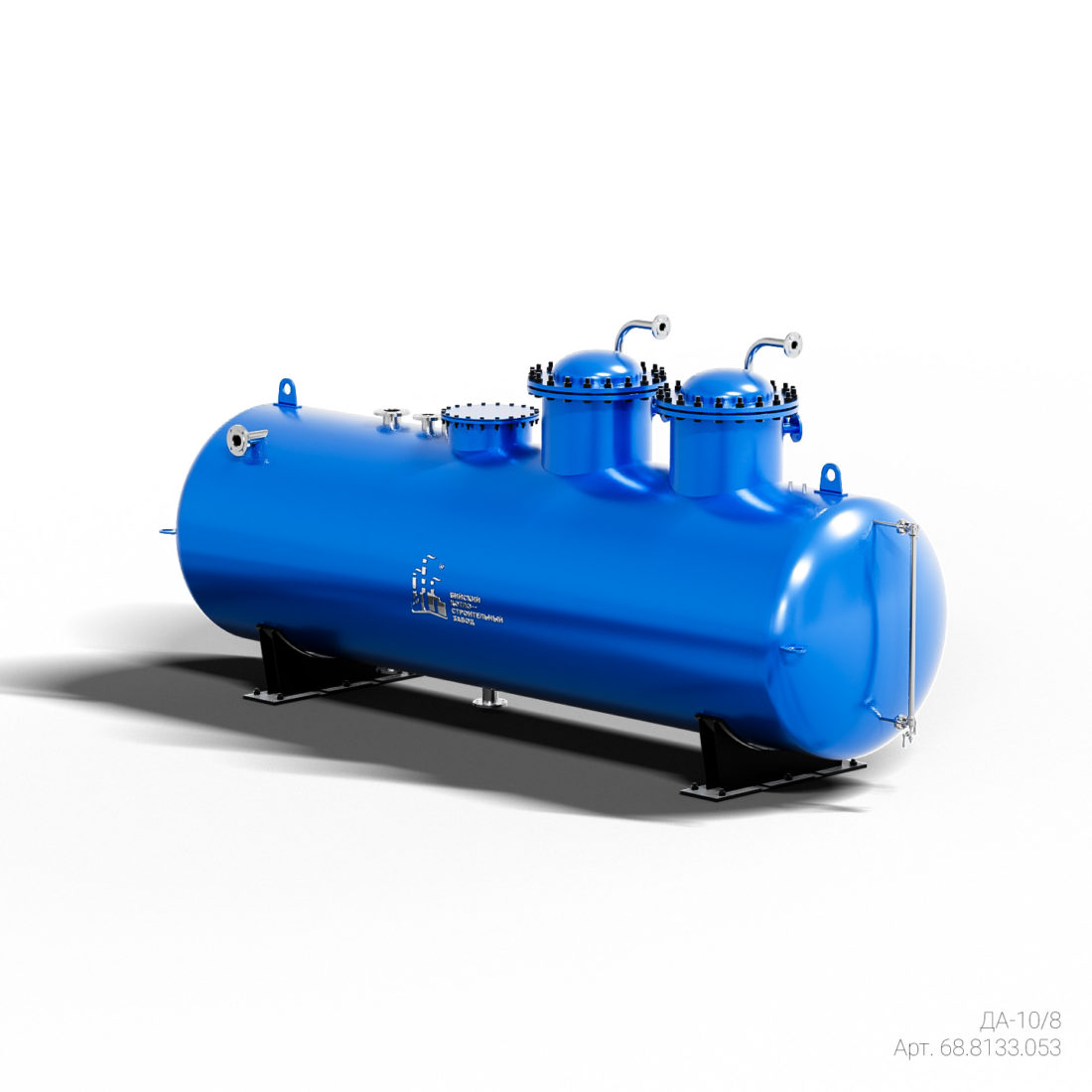

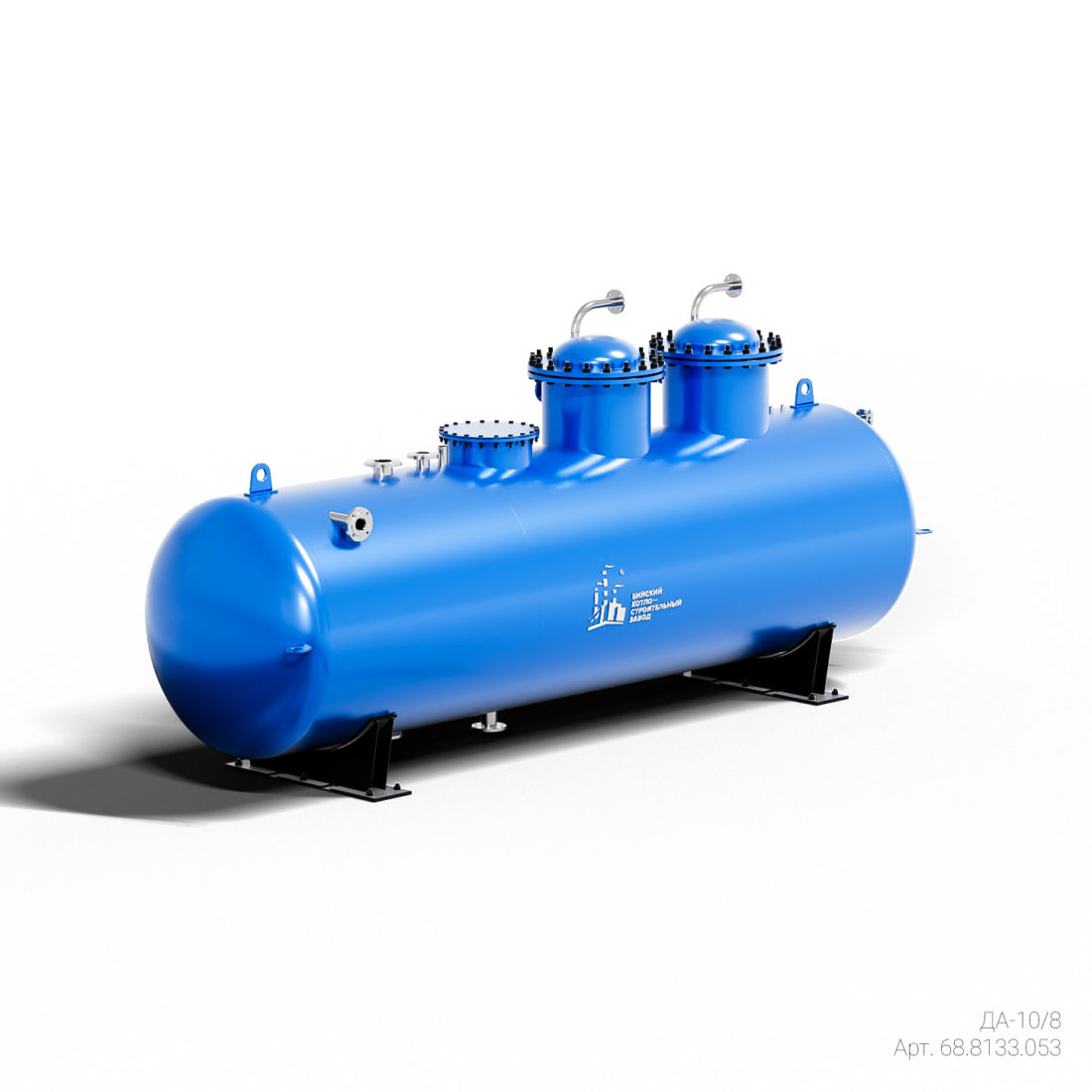

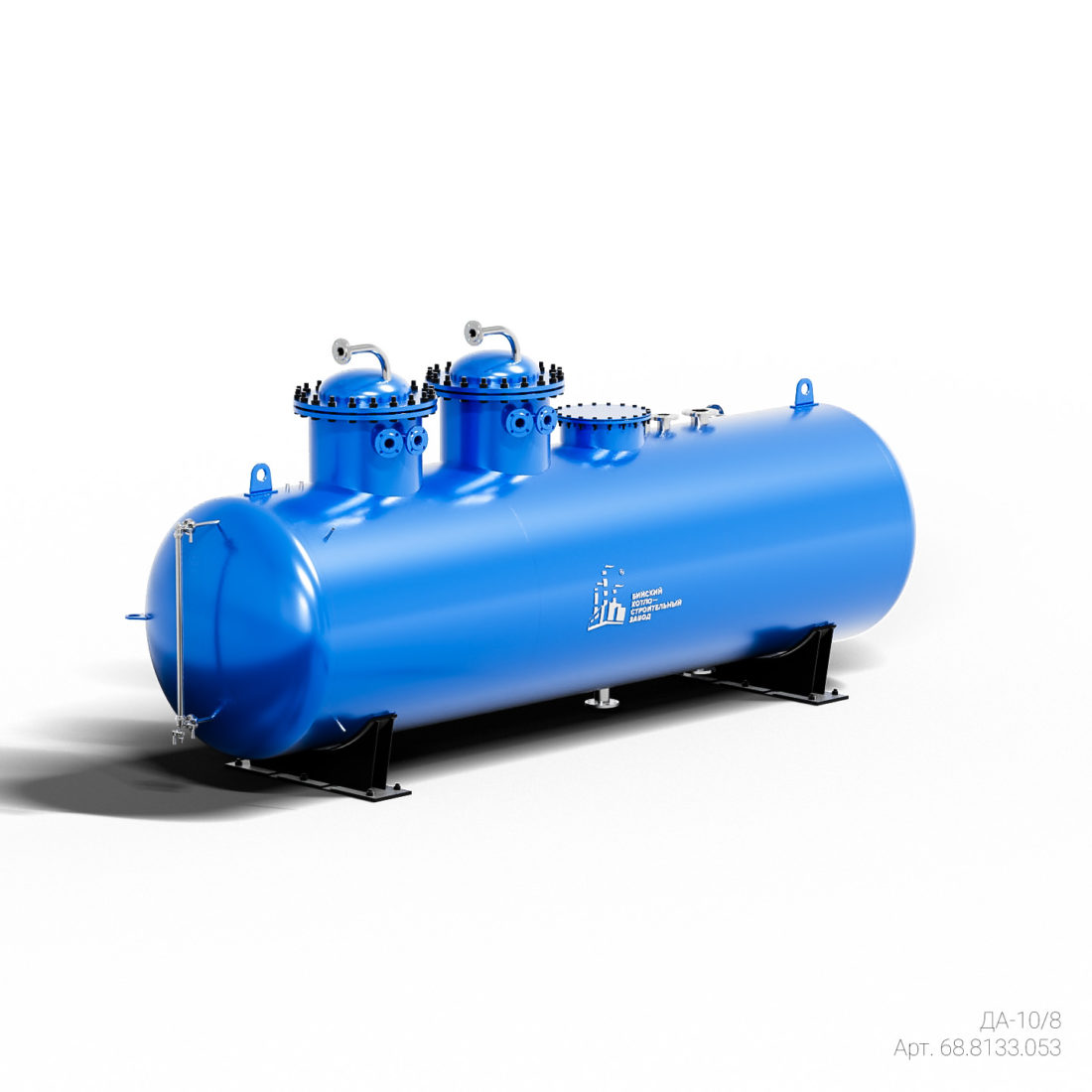

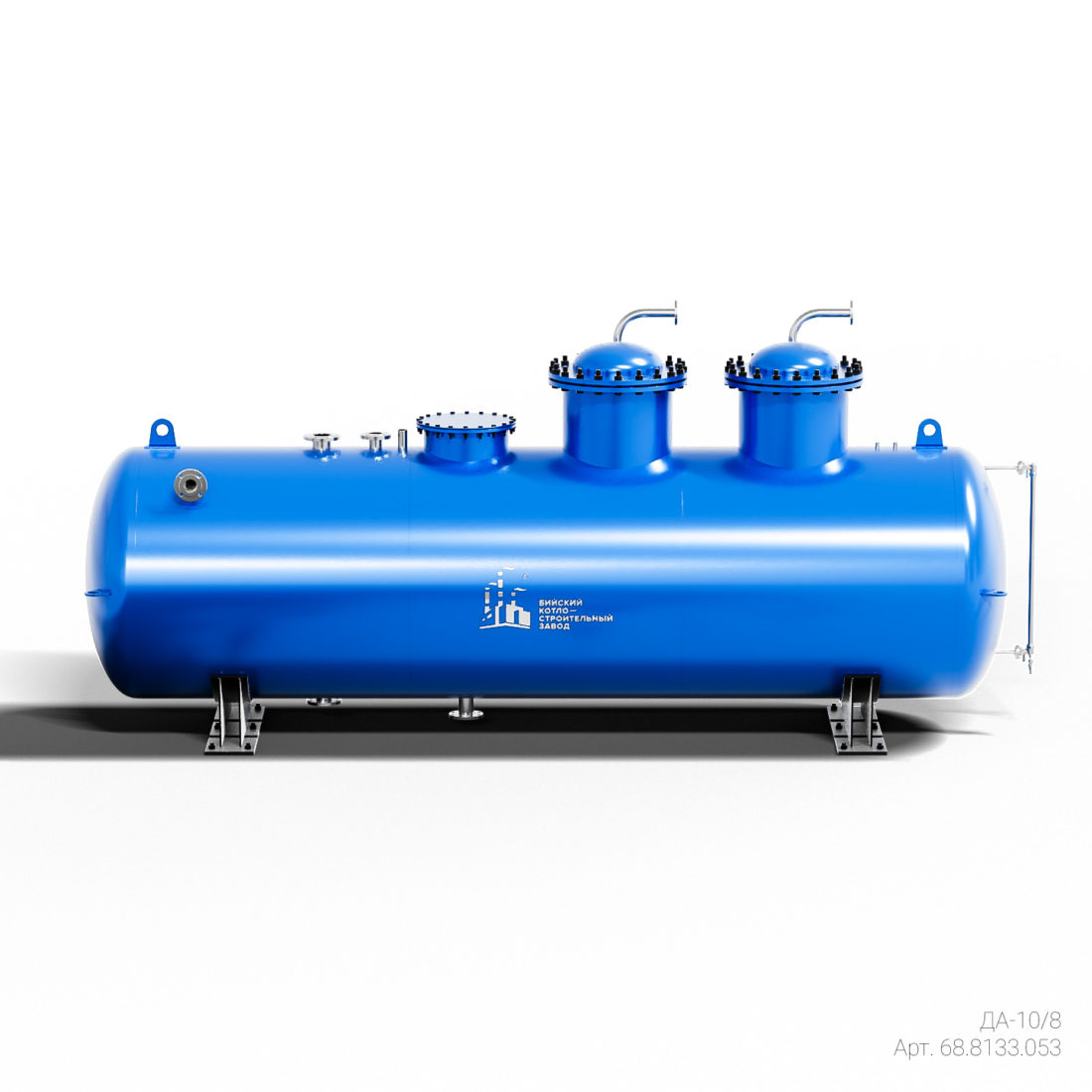

Основными элементами деаэратора ДА-10/8 являются: деаэраторный бак, две деаэрационных колонки (выпариватели) и гидрозатвор. Данный вид деаэратора подходит для объектов, имеющих ограничение по высоте.

Деаэраторный бак представляет собой горизонтально расположенный цилиндрический сосуд с эллиптическими днищами и патрубками для входа и выхода рабочей среды, подключения трубопроводов и арматуры. Бак имеет две опоры, одна из которых подвижная.
Колонка деаэратора ДА-10/8 представляет собой цилиндрическую обечайку с эллиптическим днищем, патрубками для подвода и отвода рабочей среды.

Колонки устанавливаются на баках, в противоположной отводу деаэрированной воды стороне, с целью обеспечения максимального времени выдержки воды и необходимой вентиляции парового объёма бака.

В деаэраторе ДА-10/8 применяются гидрозатворы: гидрозатвор от повышения давления защищает деаэратор от превышения допустимого давления, гидрозатвор переливной – от опасного повышения уровня воды в бак.

Комбинированное предохранительное устройство состоит из двух самостоятельных гидрозатворов, объединённых в общую гидравлическую систему, и расширительного бачка.

Расширительный бачок служит для накопления объёма воды, необходимого для автоматического заливания воды в устройство после устранения нарушения в работе деаэрационной установки.

Наименование параметра Нормируемое значение
1. Производительность, т/ч 10,0
2. Рабочее (абсолютное) давление, МПа (кгс/см2) 0,12 (1,2)
3. Вместимость полезная, м3 8,0
4. Максимальное давление при работе гидрозатвора (абсолютное), МПа (кгс/см2) 0,17 (1,7)
5. Рабочая среда вода, пар
6. Температура среды, °С 104,2
7. Габаритные размеры, мм
Длина 5230
Ширина 1420
Высота 2500
8. Масса, не более, кг 2314

– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;

– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
