Description
Деаэратор атмосферный ДА-15/15 предназначен для удаления кислорода и свободной углекислоты (коррозионно–агрессивных газов) из питательной воды системы теплоснабжения при одновременном её нагреве.

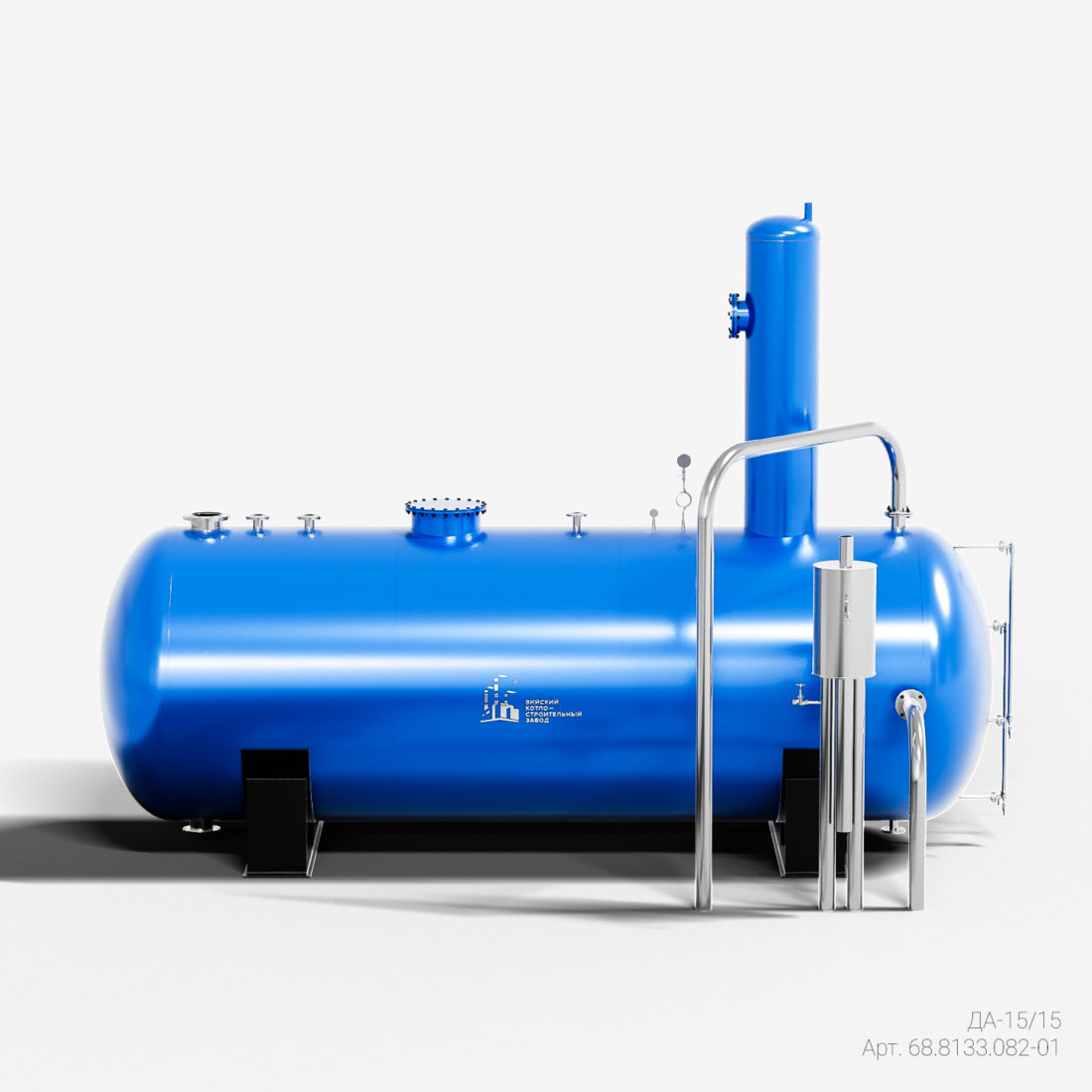

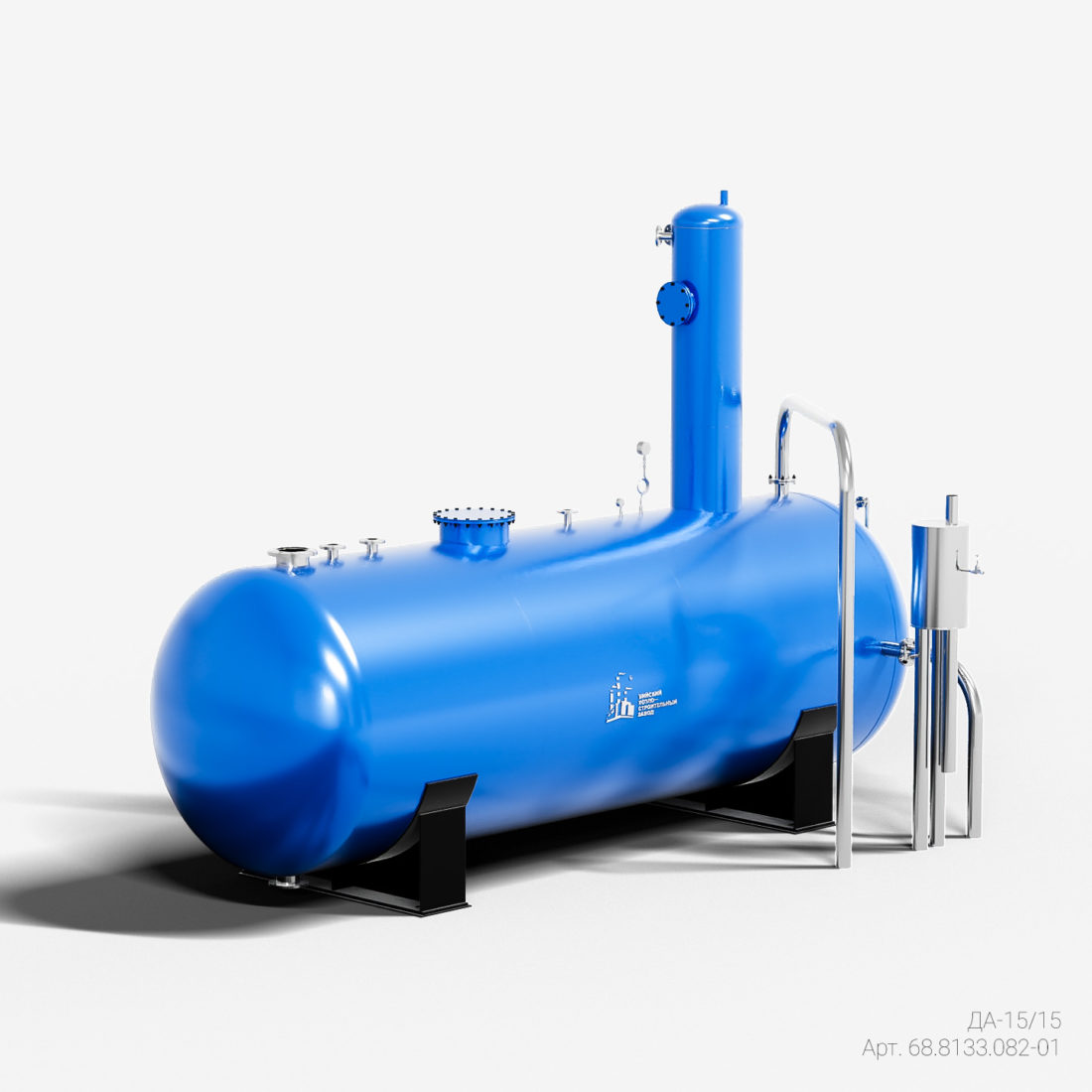

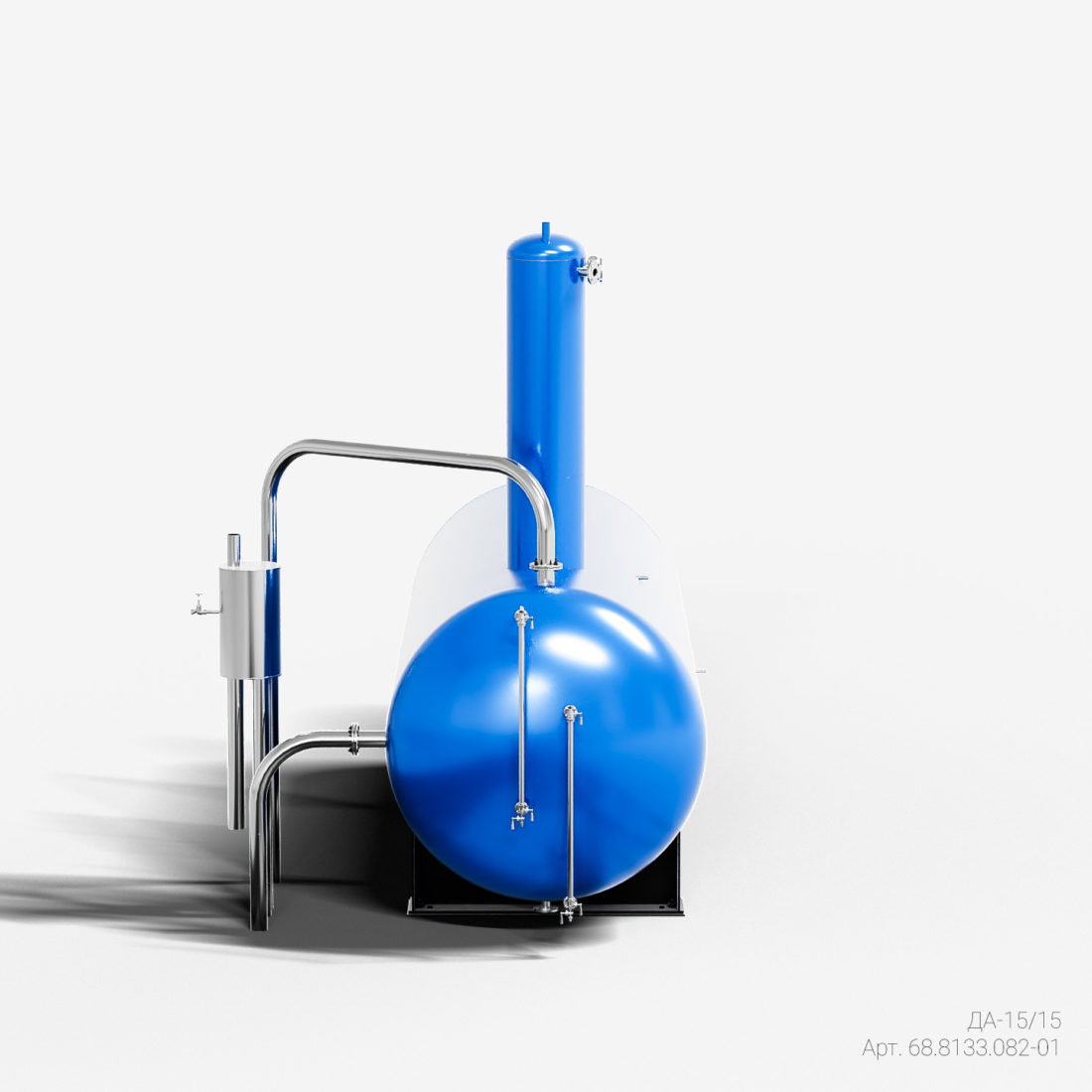

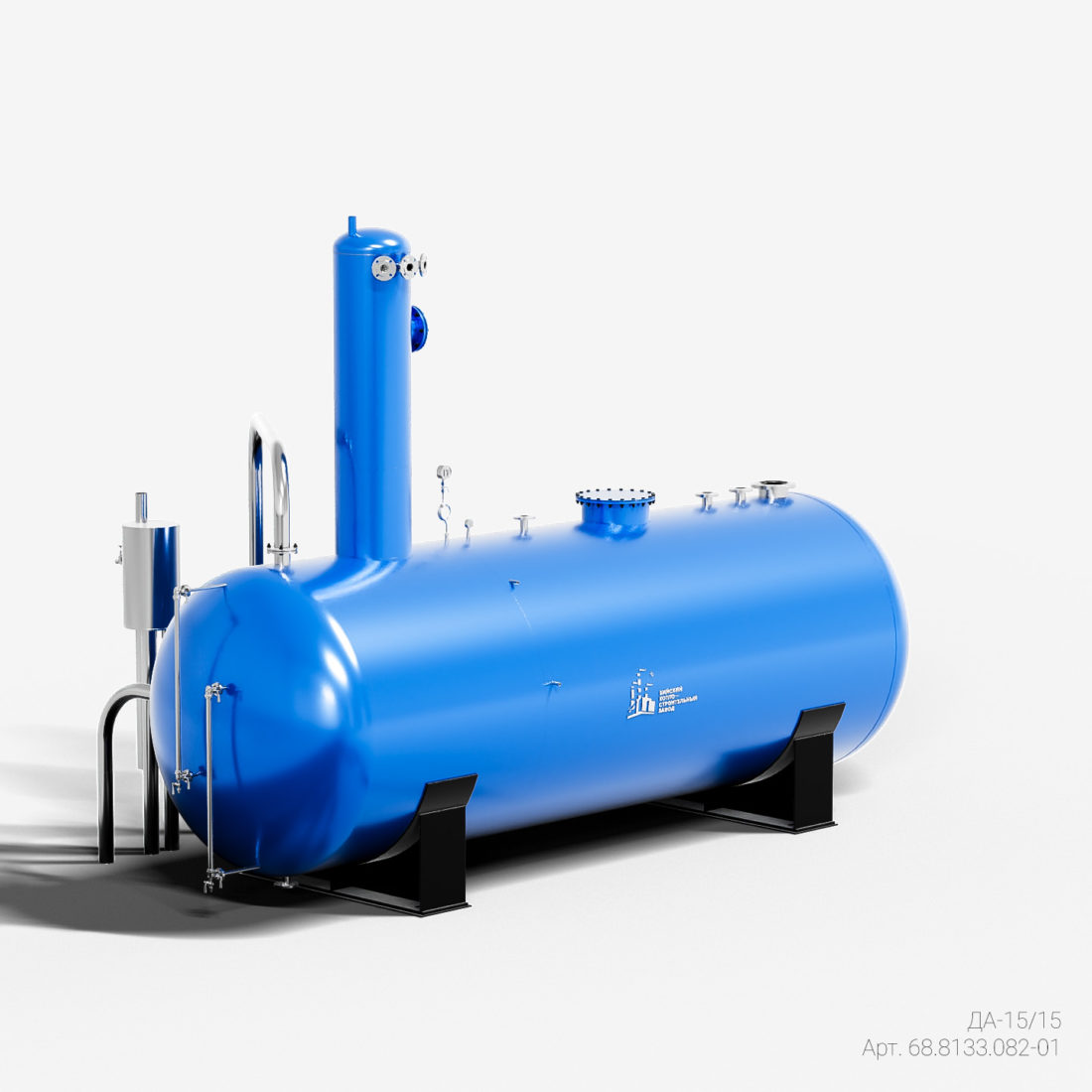

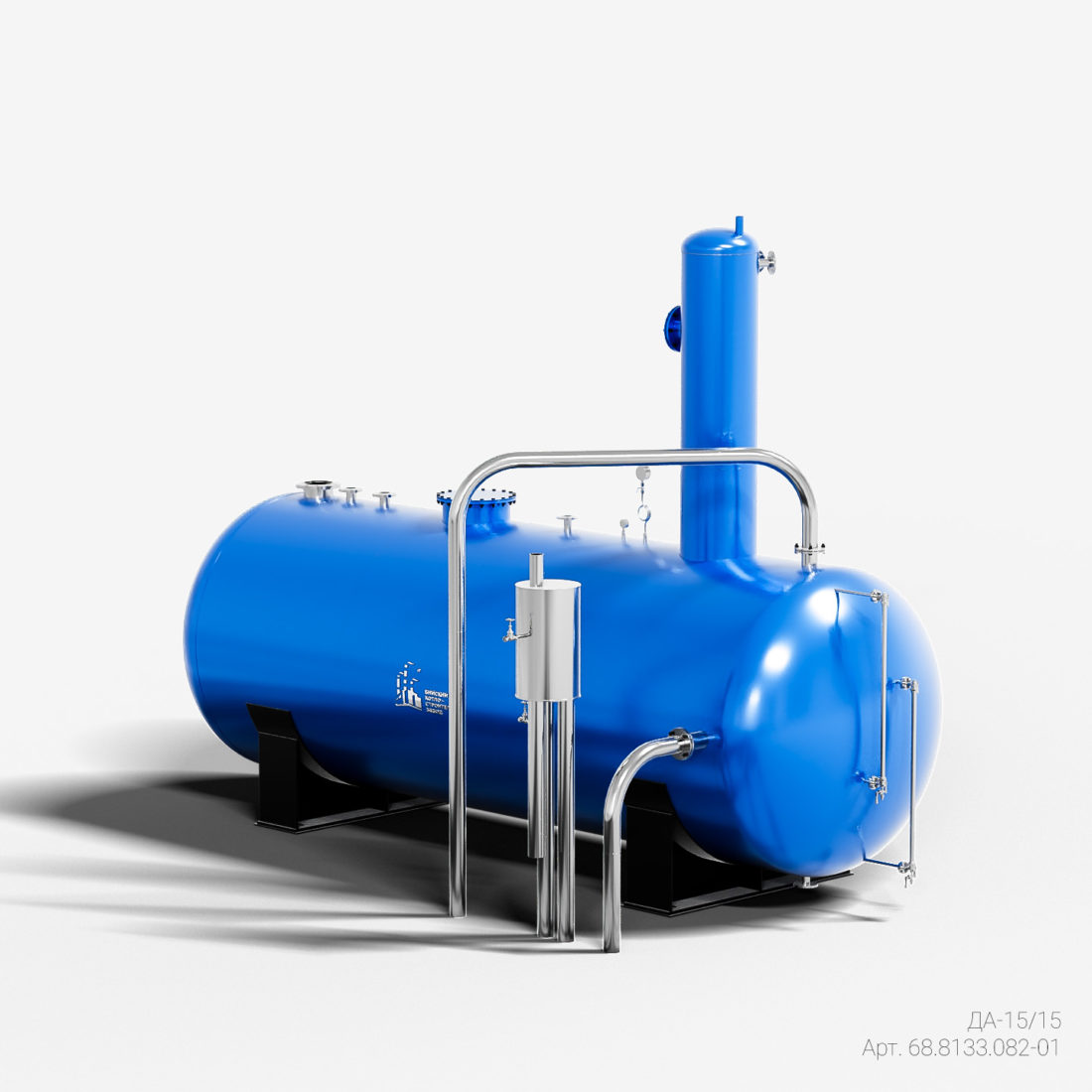

Основными элементами деаэратора ДА-15/15 являются: деаэраторный бак, деаэрационная колонка и гидрозатвор.
Деаэраторный бак представляет собой горизонтально расположенный цилиндрический сосуд с эллиптическими днищами и патрубками для входа и выхода рабочей среды, подключения трубопроводов и арматуры. Бак имеет две опоры, одна из которых подвижная.
Колонка деаэратора ДА-15/15 представляет собой цилиндрическую обечайку с эллиптическим днищем, патрубками для подвода и отвода рабочей среды. В верхней части колонки расположены две перфорированные тарелки с водосливами. В нижней – барботажное устройство, состоящее из барботажной тарелки и поддона с пароперепускной и двумя водоперепускными трубами. Верхняя часть пароперепускной трубы сообщается с паровым объёмом над барботажной тарелкой, нижняя часть – с водяным объёмом поддона. Водоперепускные трубы соединяют водяной объём барботажной тарелки с водяными объёмами поддона и бака.
Колонки устанавливаются на баках, в противоположной отводу деаэрированной воды стороне, с целью обеспечения максимального времени выдержки воды и необходимой вентиляции парового объёма бака.
В деаэраторе ДА-15/15 применяются гидрозатворы: гидрозатвор от повышения давления защищает деаэратор от превышения допустимого давления, гидрозатвор переливной – от опасного повышения уровня воды в бак.
Комбинированное предохранительное устройство состоит из двух самостоятельных гидрозатворов, объединённых в общую гидравлическую систему, и расширительного бачка.
Расширительный бачок служит для накопления объёма воды, необходимого для автоматического заливания воды в устройство после устранения нарушения в работе деаэрационной установки.
| Наименование параметра | Нормируемое значение |
| 1. Производительность, т/ч | 15,0 |
| 2. Рабочее (абсолютное) давление, МПа (кгс/см2) | 0,12 (1,2) |
| 3. Вместимость полезная, м3 | 15,0 |
| 4. Максимальное давление при работе гидрозатвора (абсолютное), МПа (кгс/см2) | 0,17 (1,7) |
| 5. Рабочая среда | вода, пар |
| 6. Температура среды, °С | 104,2 |
| 7. Габаритные размеры, мм | |
| Длина | 6100 |
| Ширина | 2100 |
| Высота | 4450 |
| 8. Масса, не более, кг | 3820 |
– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
