Description

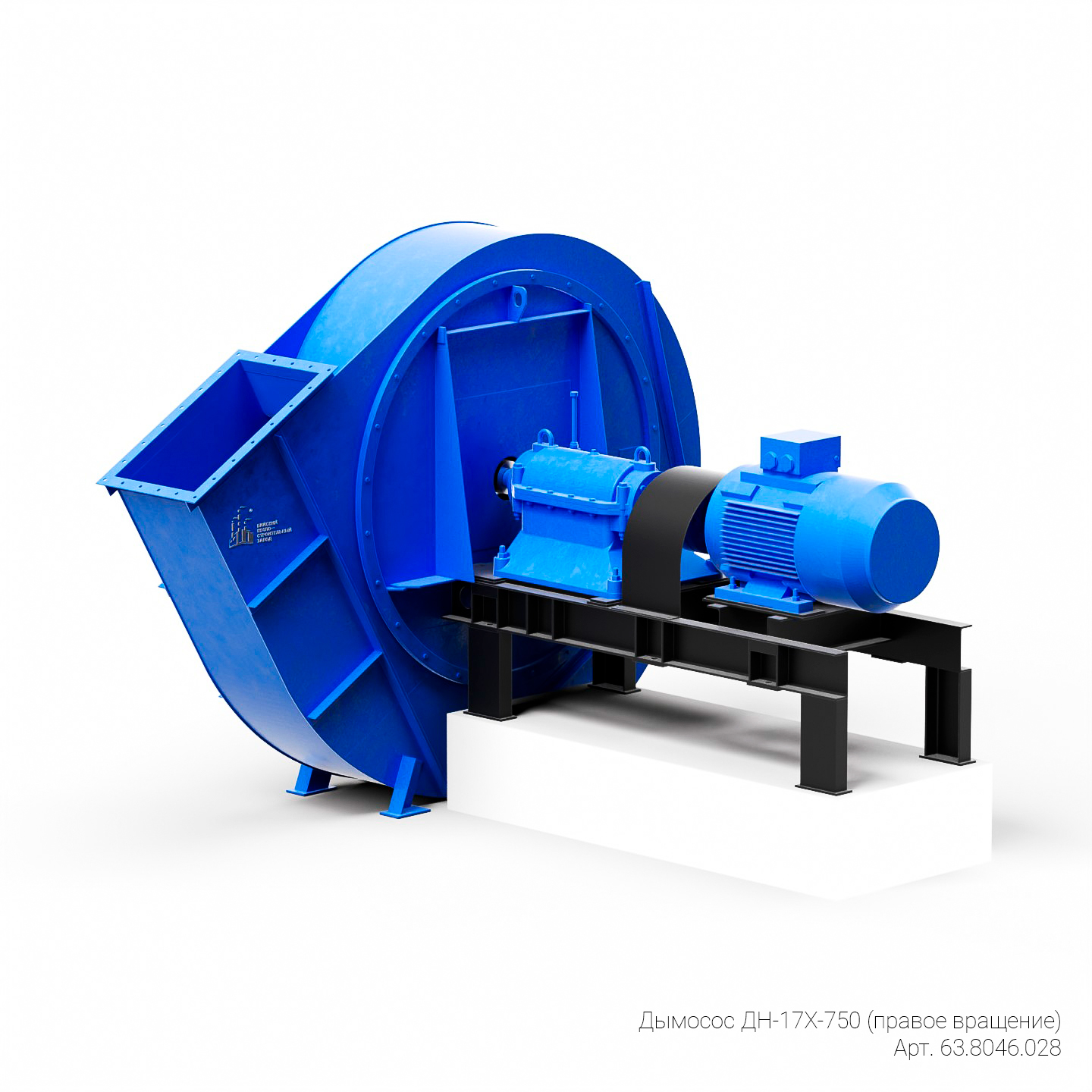

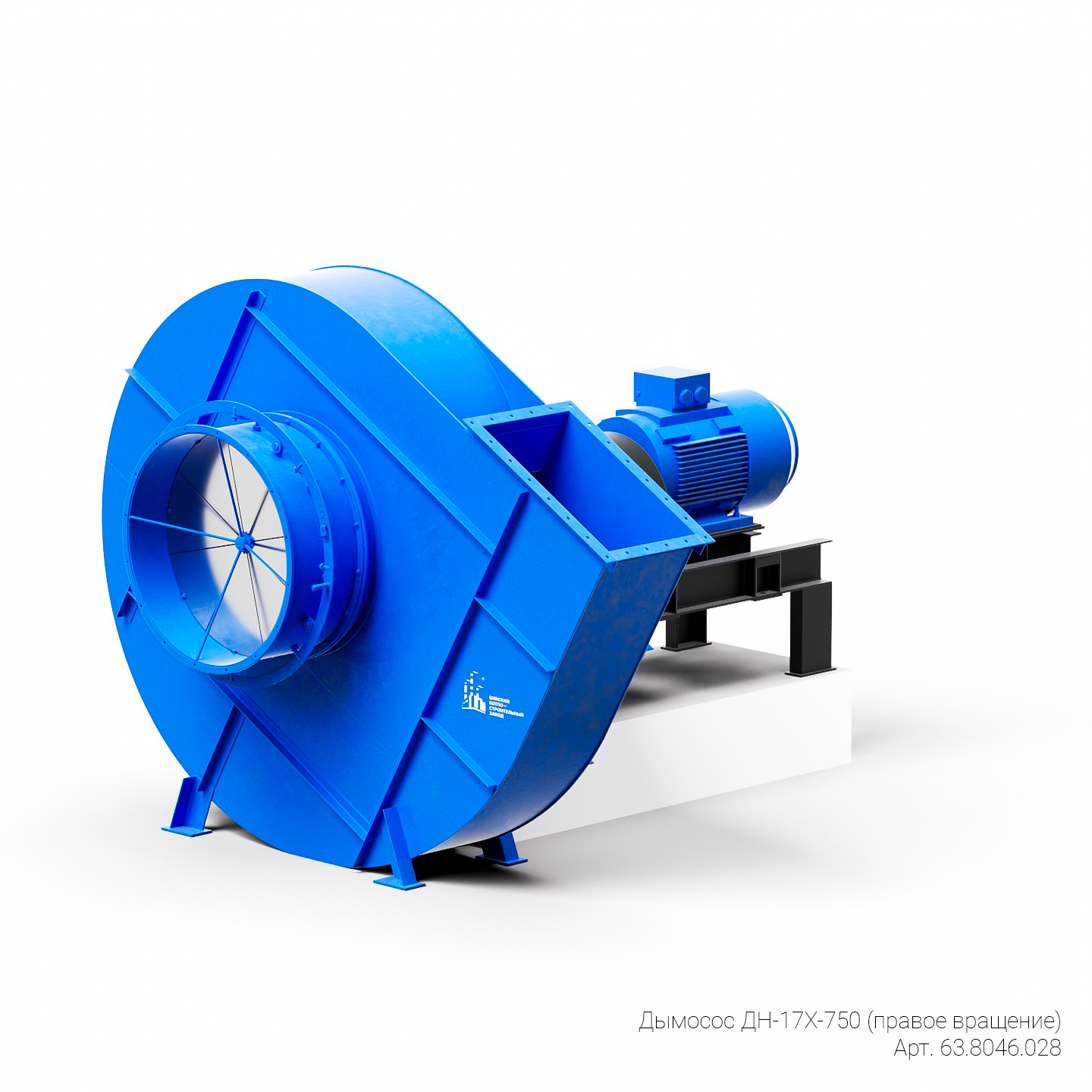

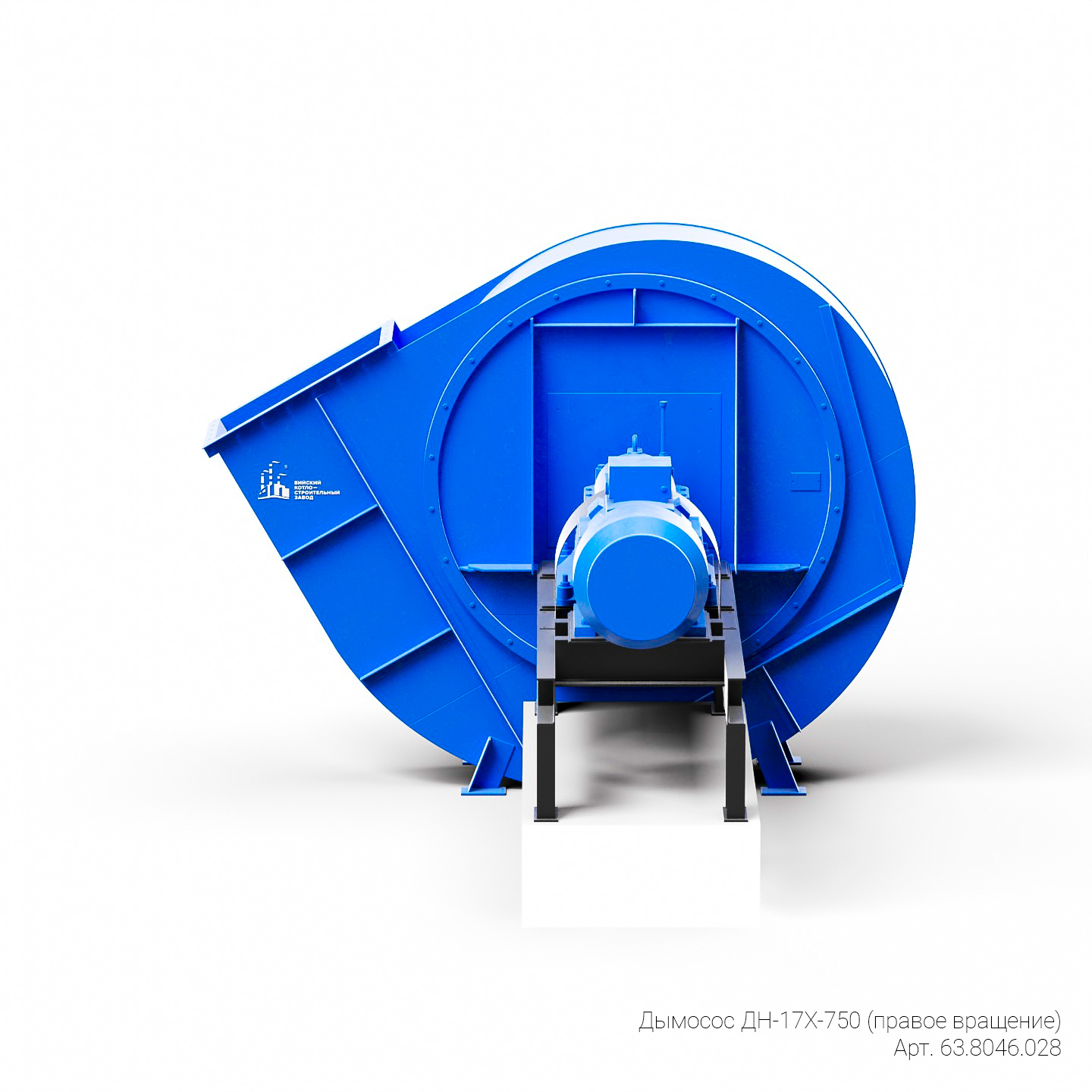

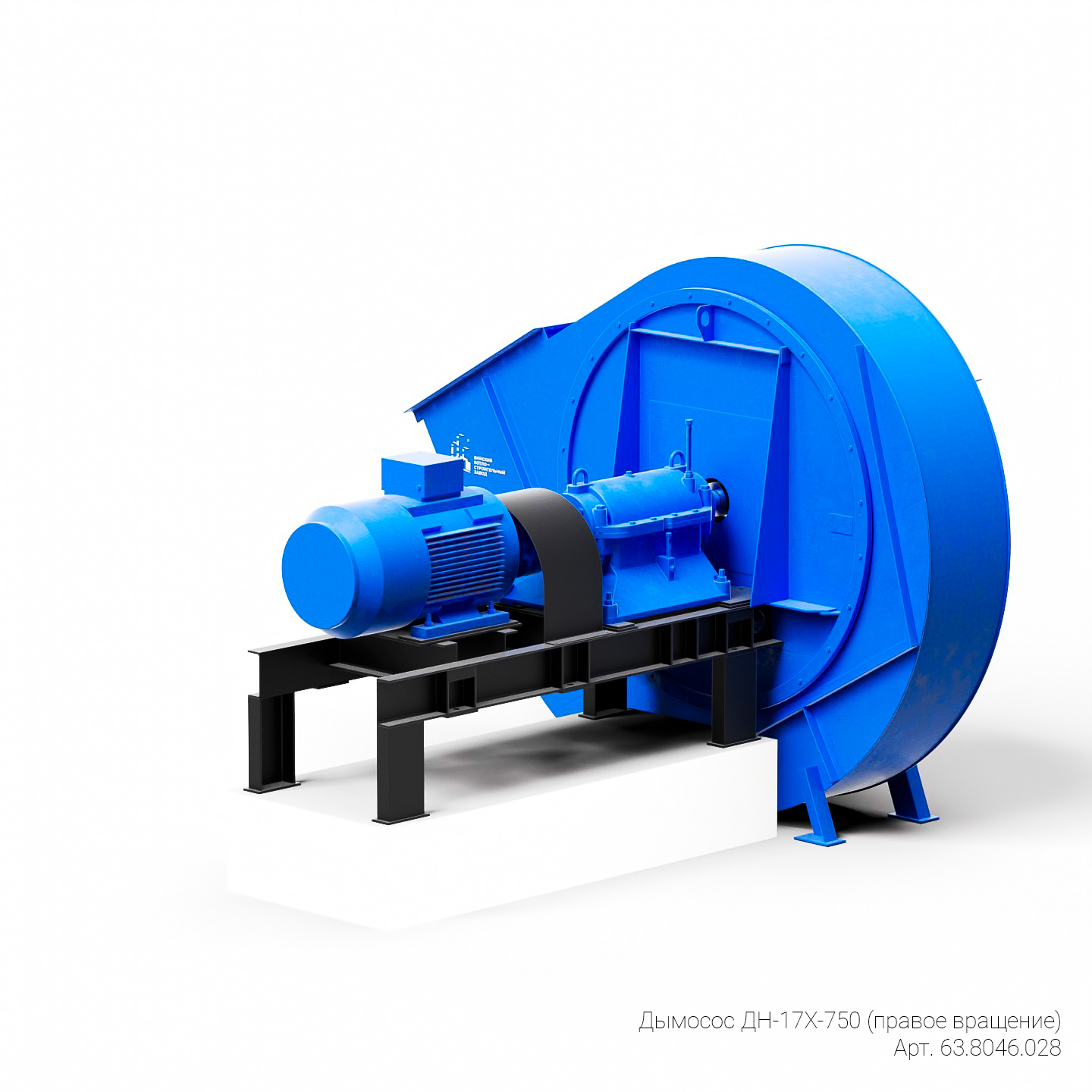

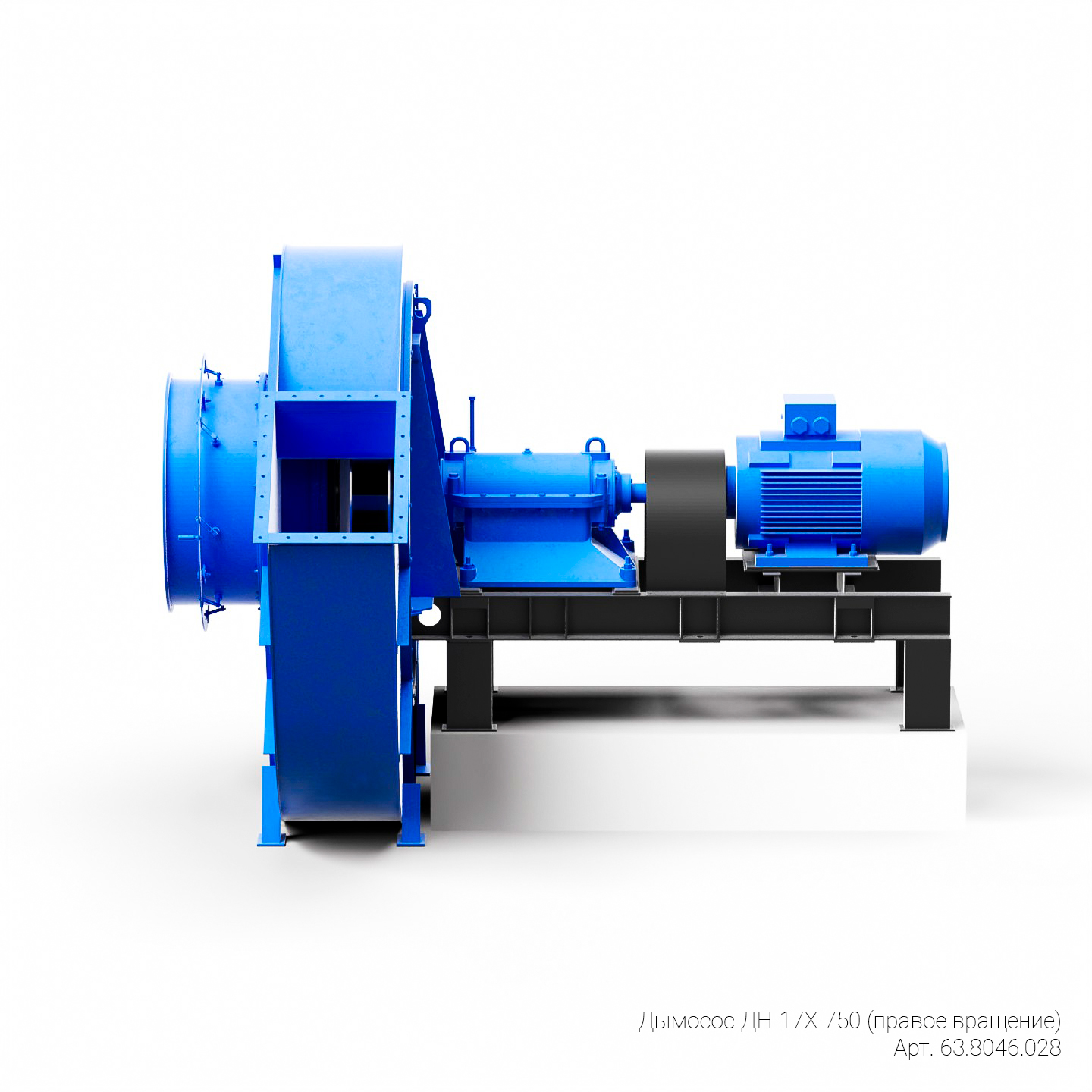

Центробежный дымосос одностороннего всасывания ДН-17Х-750 предназначен для отсасывания дымовых газов из топок паровых и водогрейных котлоагрегатов, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок газомазутных котельных агрегатов.
Основными узлами дымососа ДН-17Х-750 являются рабочее колесо, улитка, ходовая часть, входной патрубок, направляющий аппарат, рама. Рабочее колесо дымососа состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых загнутых назад или вперед лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Ходовая часть дымососов состоит из вала, соединительной упругой втулочно-пальцевой муфты и подшипников, расположенных в литом корпусе, имеющем горизонтальный разъем. Для защиты подшипников ротора электродвигателя от перегрева теплом, передающимся по валу от рабочего колеса к подшипникам электродвигателя во время работы дымососа, рабочее колесо дымососов этой группы имеет специальную ступицу. Улитка дымососа сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос. Установка дымососов производится на фундамент. Привод дымососа осуществляется от асинхронного электродвигателя.
Производительность, полное давление, потребляемая мощность и КПД дымососа определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления дымососа осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
| Наименование параметра | Нормируемое значение |
| 1. Установленная мощность, кВт | 55,0 |
| 2. Потребляемая мощность, кВт | 34,0 |
| 3. Производительность на всасывании, м3/ч | 56600 |
| 4. Полное давление, даПа | 185,0 |
| 5. Температура перемещаемой среды на всасывании, °С | 200 |
| 6. К.П.Д., % | 84 |
| 7. Предельная запыленность перемещаемой среды, г/м3 | 2,0 |
| 8. Предельная температура перемещаемой среды на всасывании, °С | 200 |
| 9. Габаритные размеры (поставочные с э/дв.), мм | |
| Длина | 3367 |
| Ширина | 3187 |
| Высота | 2524 |
| 10. Масса с э/дв. (без э/дв.), кг | 3142,0 (2417,0) |
| 11. Угол разворота корпуса при поставке (монтаже) | 60° (0°-270° через 15°) |
Гарантии производителя:
– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
