Description

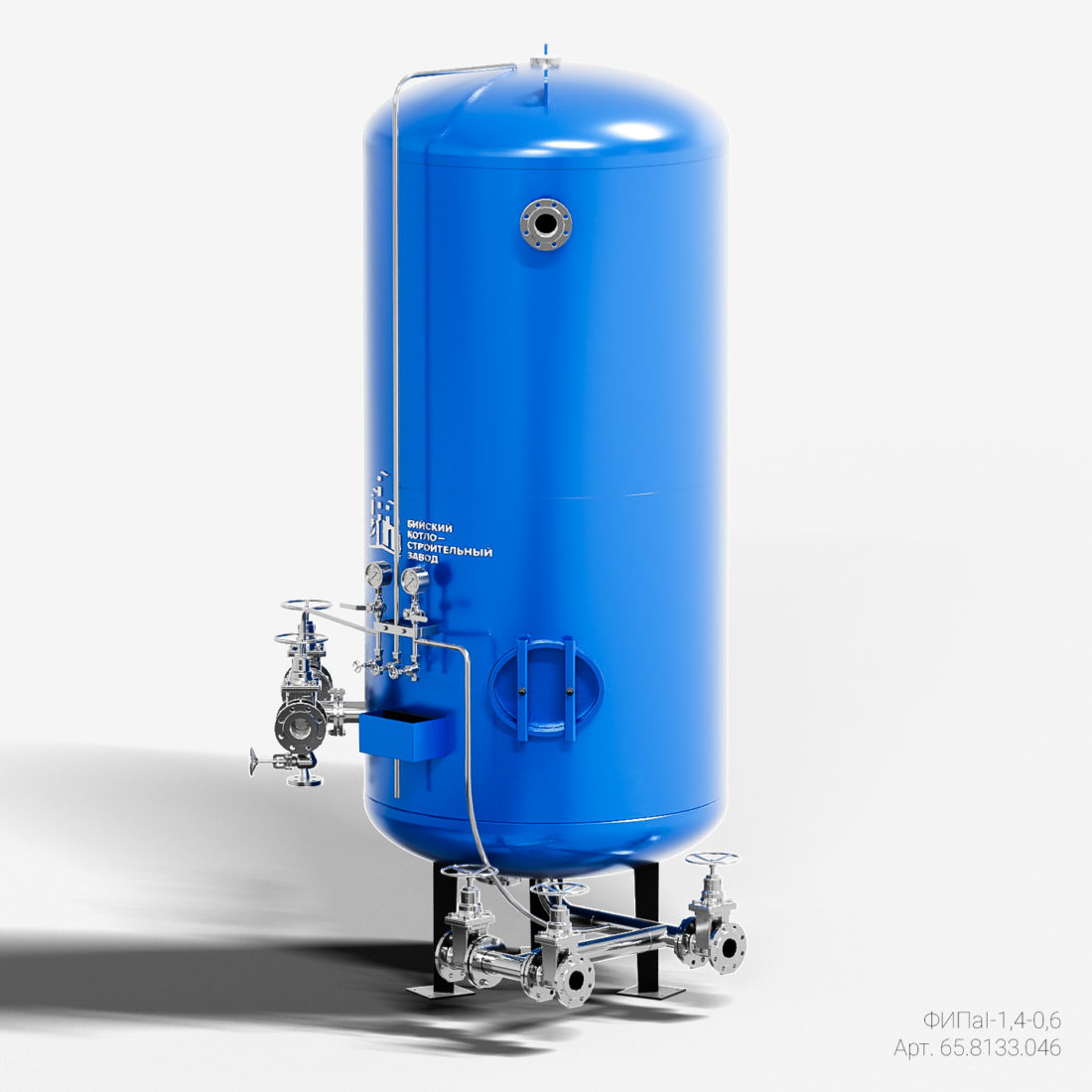

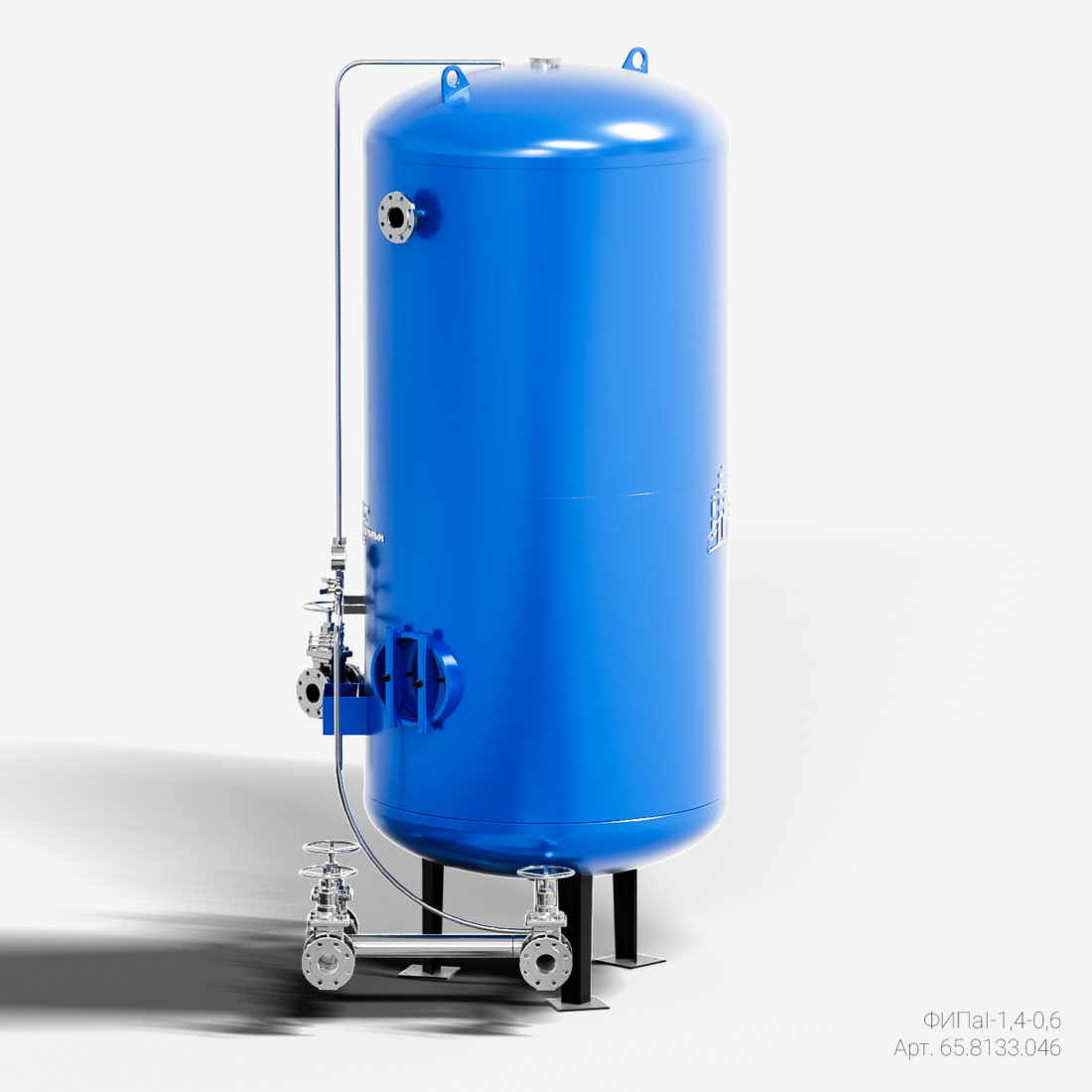

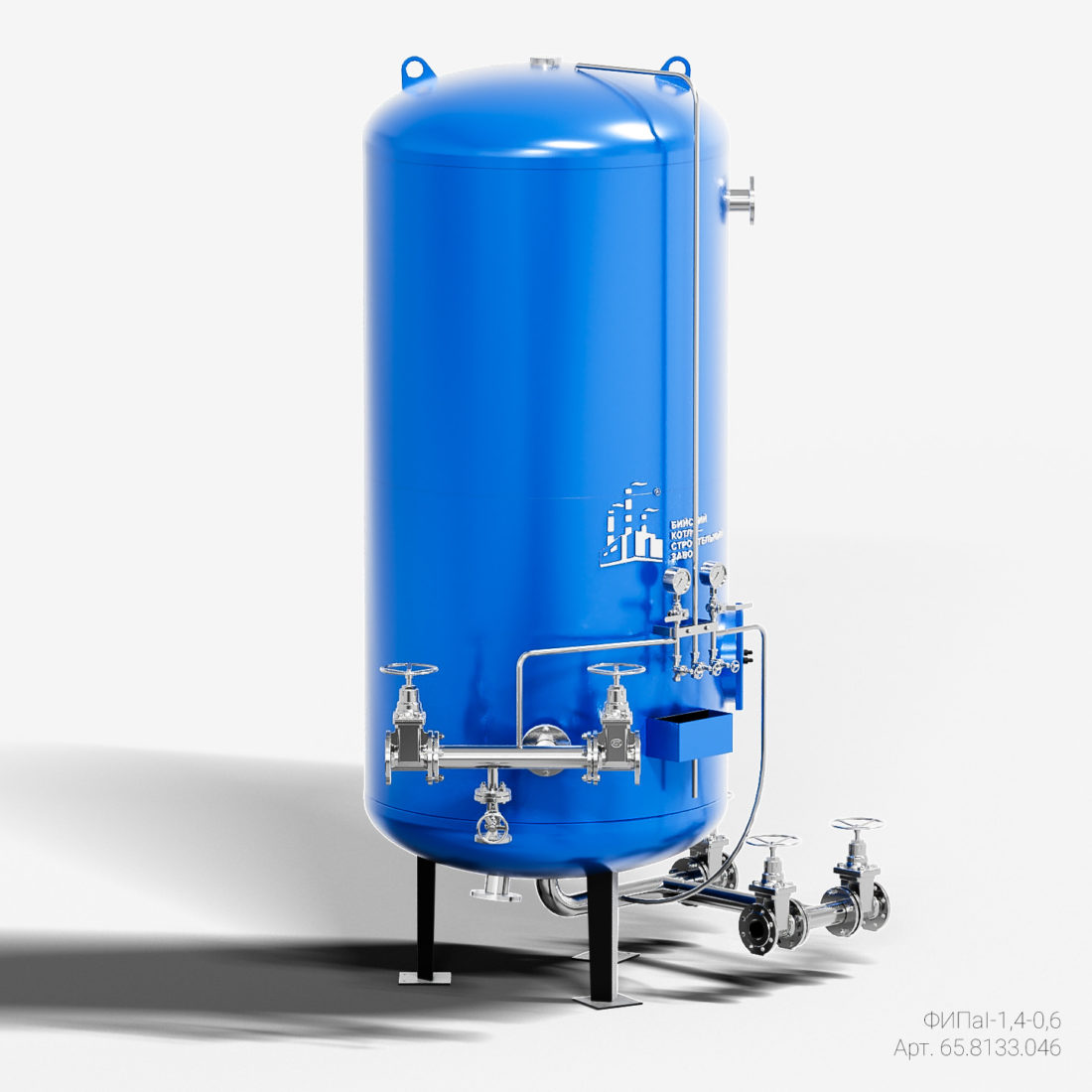

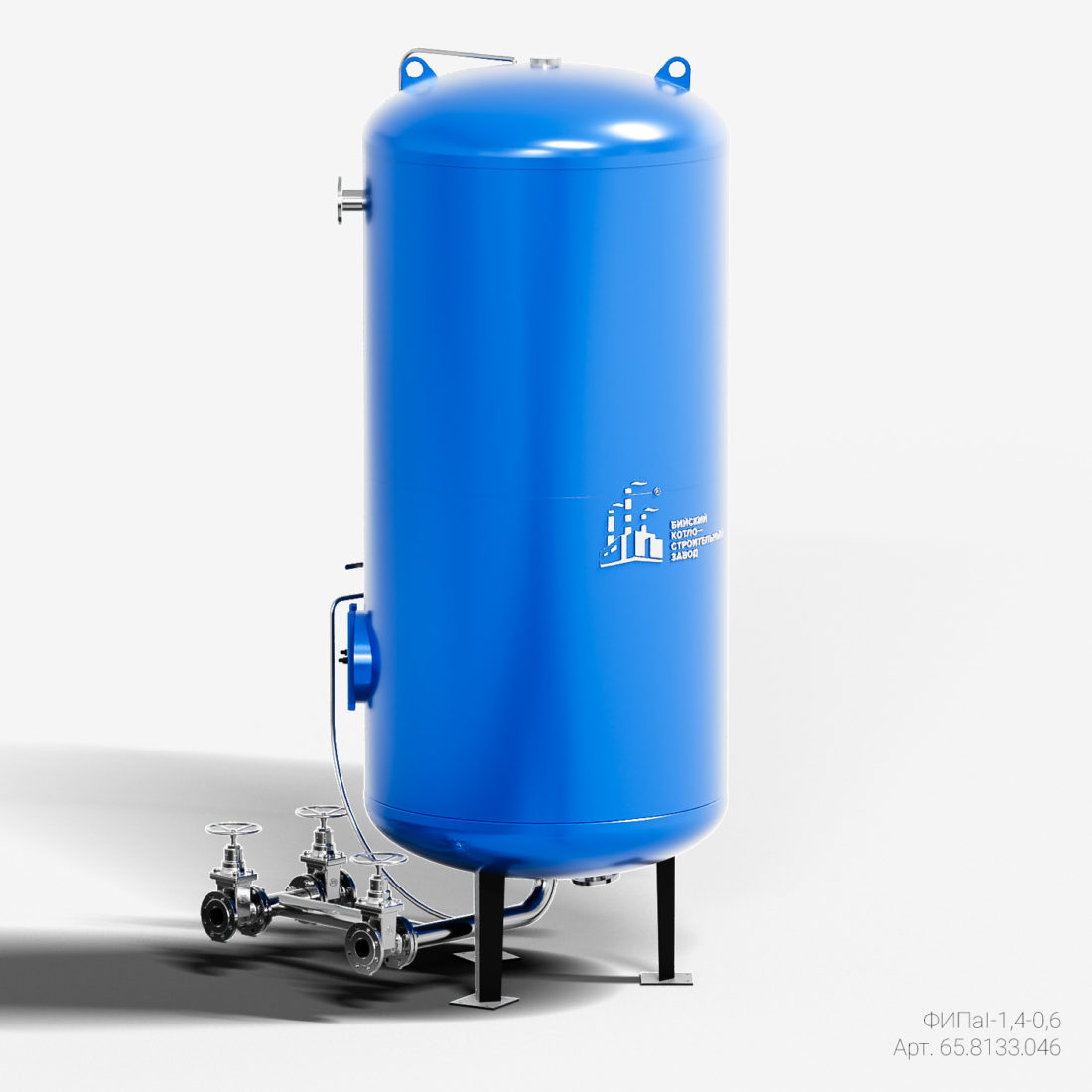

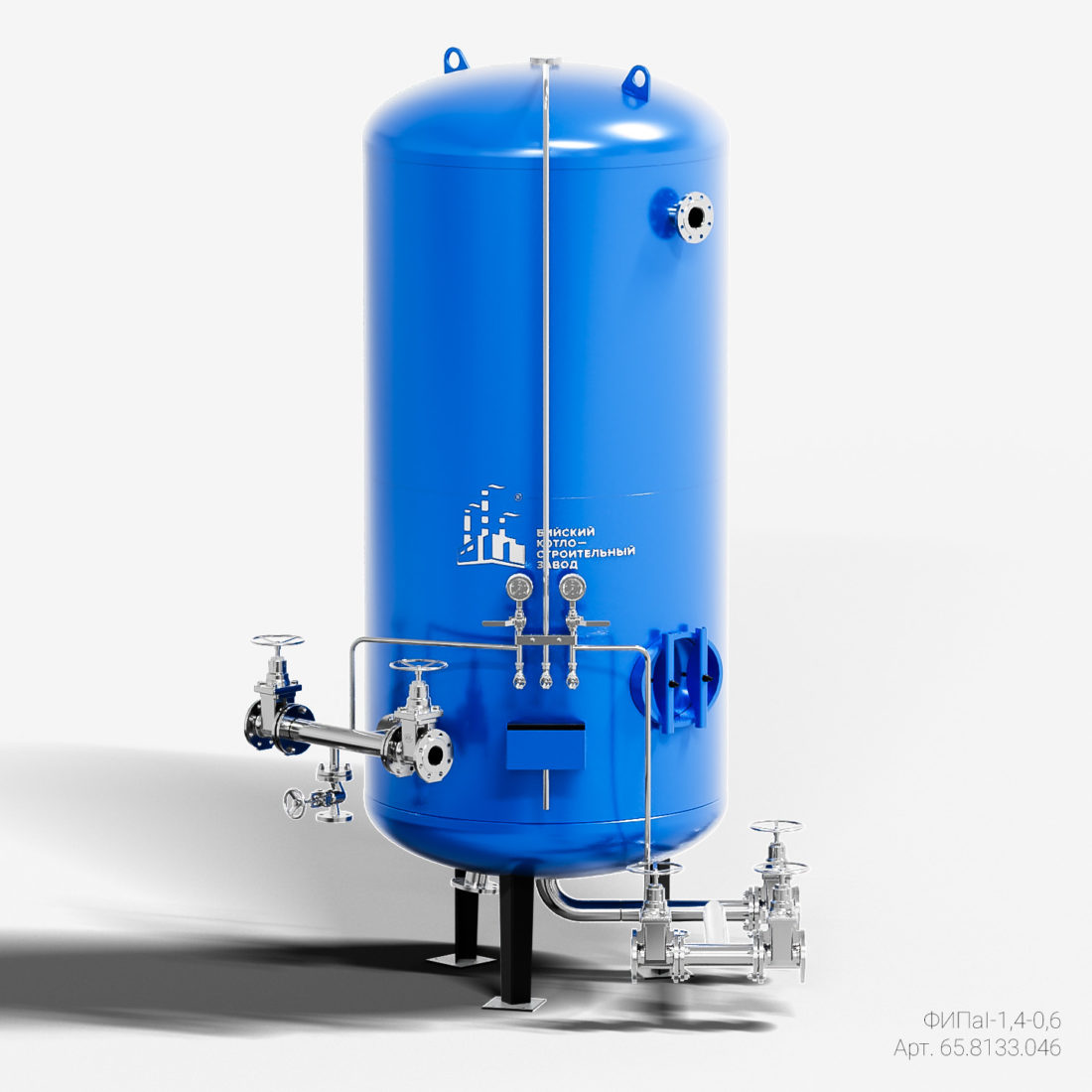

Корпус фильтра ФИПаI-1,4-0,6-Na представляет собой вертикальный аппарат, состоящий из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
Корпус фильтра ФИПаI-1,4-0,6-Na цилиндрический с эллиптическими верхним и нижним днищами. Верхнее днище приварено к цилиндрической обечайке фильтра. Нижнее распределительное устройство типа «ложное дно» зажато во фланцевом разъёме, расположенном между нижним днищем и обечайкой фильтра. К нижнему днищу приварены три опоры для установки фильтра на фундамент.
Для загрузки фильтрующего материала и периодического осмотра состояния его поверхности корпус фильтра ФИПаI-1,4-0,6-Na в нижней части цилиндрической обечайки снабжён лючком.
Фланцевый разъём корпуса фильтра позволяет осуществлять монтаж и ремонт всех устройств, находящихся внутри фильтра.
Фланец, расположенный в центре верхнего днища, снаружи присоединён к трубопроводу, подающему воду на обработку; в центре нижнего днища расположен патрубок для вывода обработанной воды.
Для подвода обрабатываемой воды, регенерационного раствора и удаления воды при взрыхлении ионита перед регенерацией предназначено верхнее распределительное устройство.
Нижнее распределительное устройство обеспечивает равномерный сбор обработанной воды и равномерное распределение по сечению фильтра промывочной воды и сжатого воздуха. Нижнее распределительное устройство представляет собой горизонтальную трубчатую систему щелевыми колпачками.
В процессе эксплуатации трубопроводы и запорная арматура, расположенные по фронту фильтра ФИПаI-1,4-0,6-Na, позволяют переключать все потоки воды и сжатого воздуха и обеспечивают:
– подвод воды к фильтру;
– отвод из фильтра обработанной воды;
– подвод регенерационного раствора;
– подвод взрыхляющей воды;
– отвод взрыхляющей воды;
– сброс в дренаж отработавшего регенерационного раствора, отмывочной воды и первого -фильтрата;
– выгрузку фильтрующего материала.
Пробоотборное устройство состоит из трубок, соединенных с трубопроводами воды, подаваемой на обработку, и обработанной воды, вентилей и манометров, показывающих давление до и после фильтров.
Корпус и трубопроводы фильтра ФИПаI-1,4-0,6-Na изготавливаются из углеродистой стали; верхнее распределительное устройство выполняется из полиэтилена, нижнее (доска нижнего распределительного устройства и дренажные колпачки) – из полимерных материалов.
| Наименование параметра | Нормируемое значение |
| 1. Производительность, м3/ч | 46,0 |
| 2. Рабочее давление, МПа (кгс/см2) | 0,6 (6,0) |
| 3. Рабочая среда | вода |
| 4. Температура среды, °С | 40 |
| 5. Фильтрующая загрузка | |
| Высота, мм | 2000 |
| Объем, м3 | 3,4 |
| 6. Габаритные размеры, мм | |
| Высота | 3635 |
| Условный диаметр | 1400 |
| 7. Масса, не более, кг | 1165 |
– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
