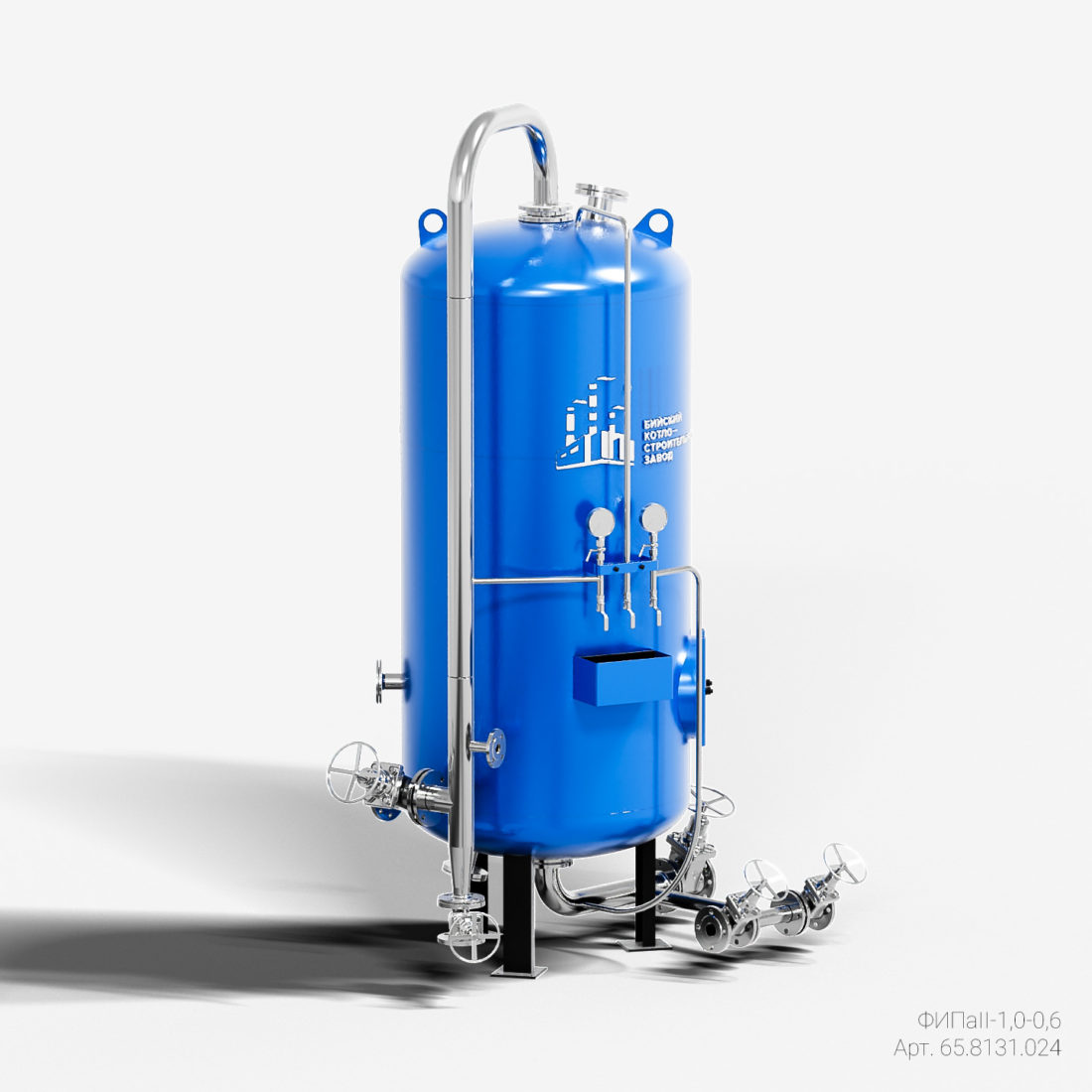

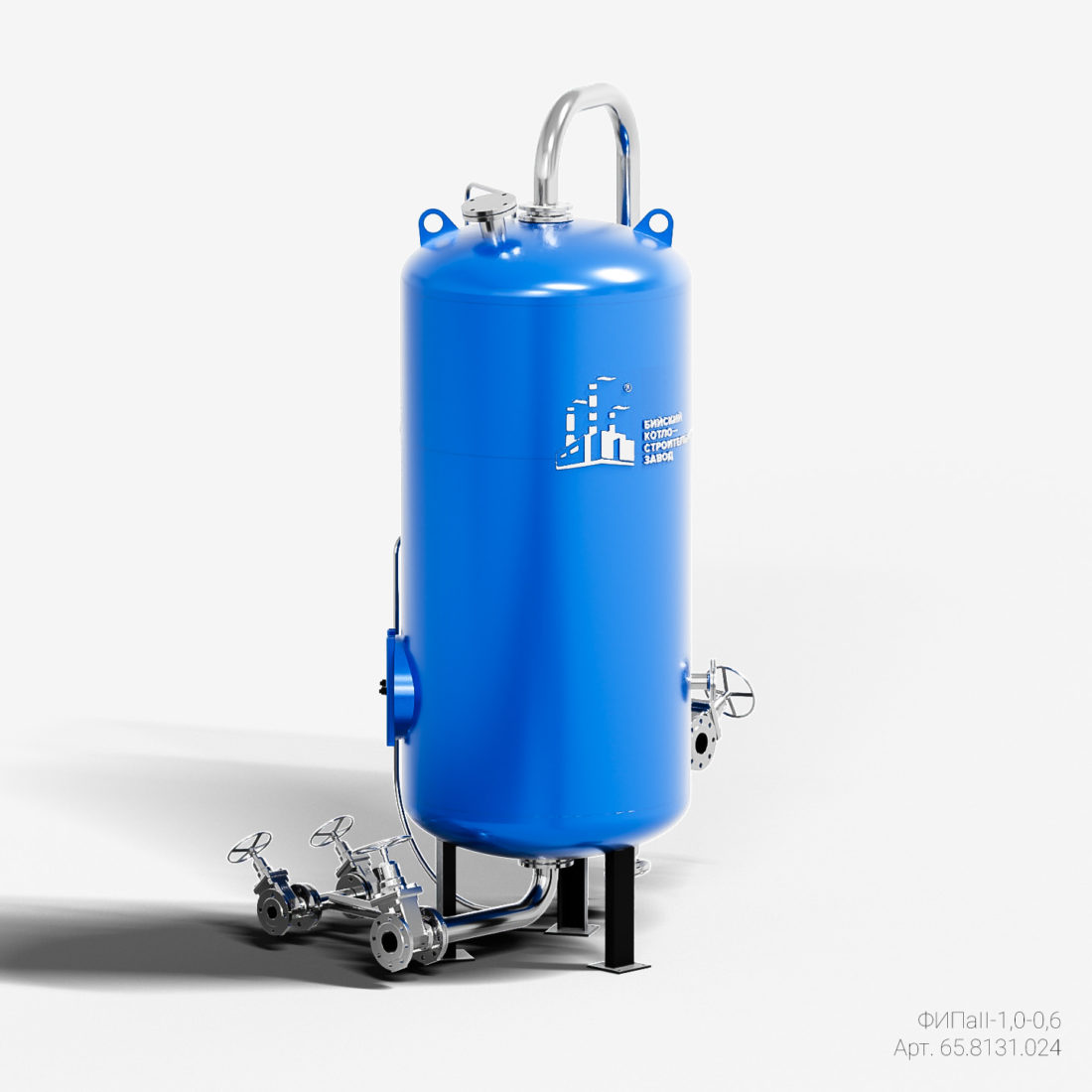

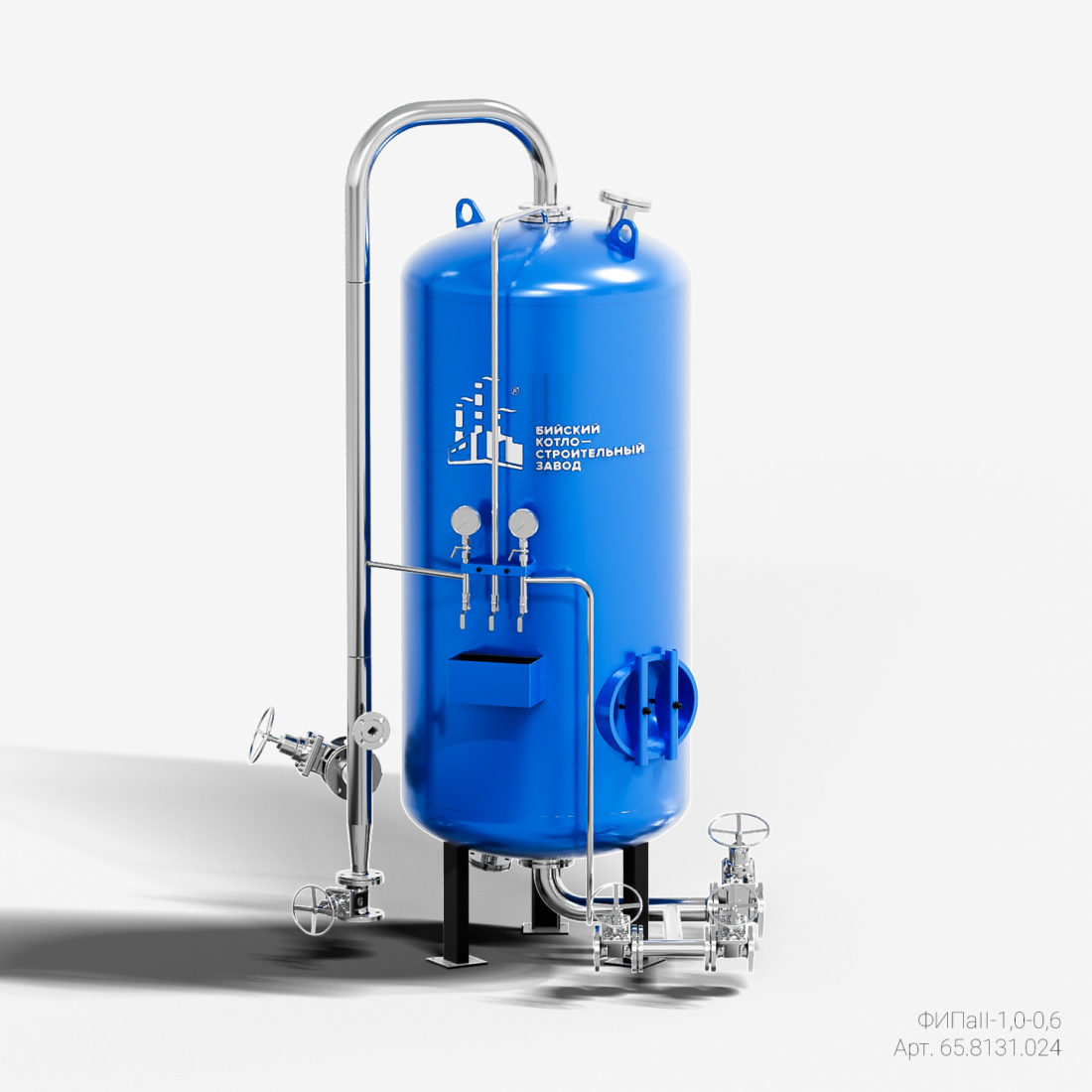

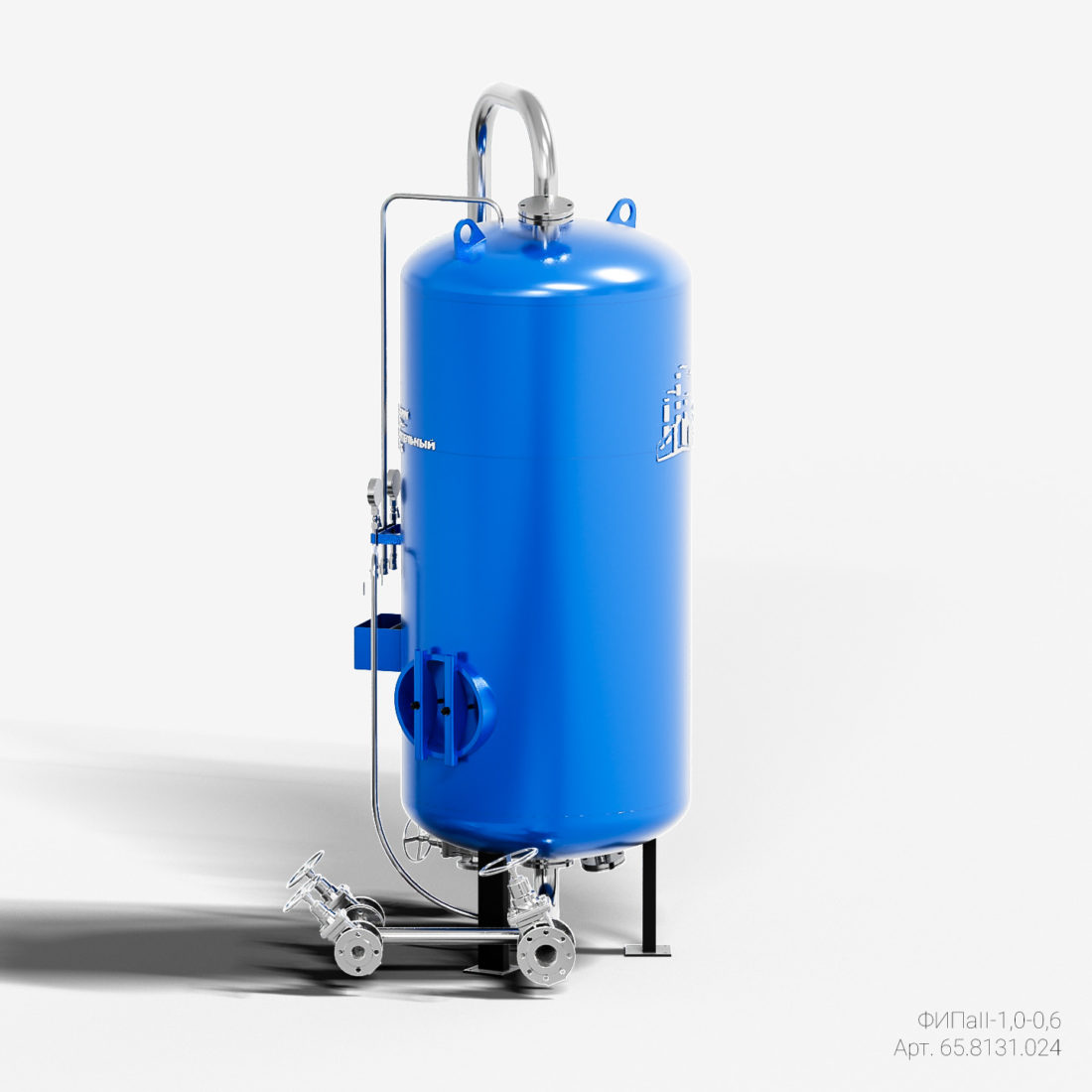

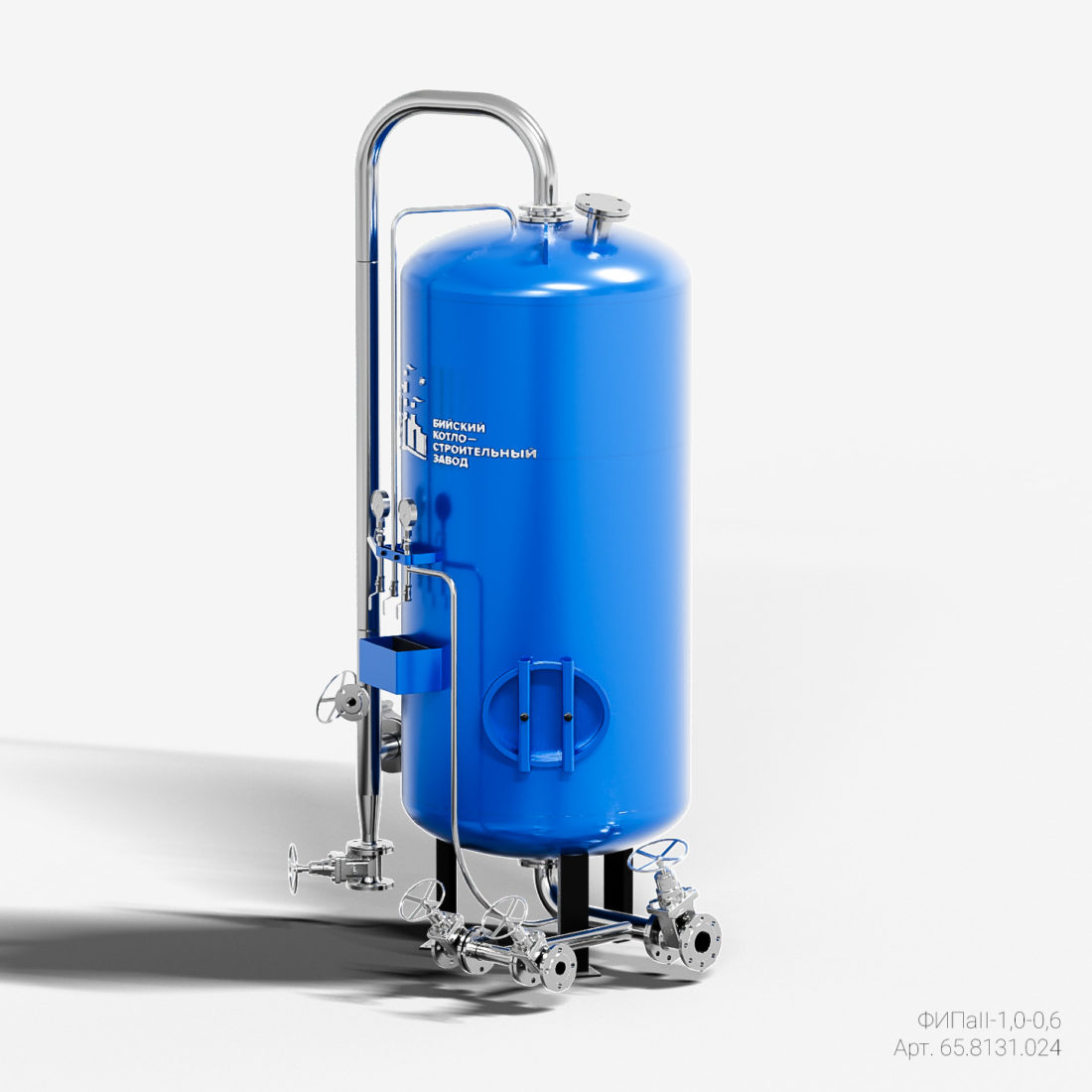

Корпус фильтра ФИПаII-1,0-0,6-Н представляет собой вертикальный однокамерный аппарат с эллиптическими верхним и нижним днищами. Состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.

Верхнее днище приварено к цилиндрической обечайке фильтра. Нижнее распределительное устройство типа «ложное дно» зажато во фланцевом разъёме, расположенном между нижним днищем и обечайкой фильтра. К нижнему днищу приварены три опоры для установки фильтра на фундамент.

Для загрузки фильтрующего материала и периодического осмотра состояния его поверхности корпус фильтра ФИПаII-1,0-0,6-Н снабжён верхним люком.

Фланцевый разъём корпуса фильтра позволяет осуществлять монтаж и ремонт всех устройств, находящихся внутри фильтра.

К фланцам, расположенным в центре верхнего и нижнего днищ, снаружи присоединены к трубопроводам, а внутри: вверху – верхнее распределительное устройство и внизу – отбойный щиток.

Для гидровыгрузки фильтрующего материала предусмотрен штуцер, расположенный вблизи от нижнего распределительно устройства.

Для подвода обрабатываемой воды, регенерационного раствора и удаления воды при взрыхлении ионита перед регенерацией предназначено верхнее распределительное устройство.

Нижнее распределительное устройство обеспечивает равномерный сбор обработанной воды, регенерационного раствора и отмывочной воды, а также равномерное распределение по сечению фильтра взрыхляющей воды.

В процессе эксплуатации трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют осуществить подвод к фильтру ФИПаII-1,0-0,6-Н и отвод от него всех потоков воды и регенерационного раствора и обеспечивают:

– подвод воды к фильтру на обработку и отмывочной воды;

– отвод из фильтра обработанной воды;

– подвод регенерационного раствора;

– подвод взрыхляющей воды;

– отвод взрыхляющей воды;

– сброс в дренаж отработавшего регенерационного раствора, отмывочной воды и первого фильтрата;

– гидровыгрузка фильтрующего материала.

Пробоотборное устройство состоит из трубок, соединённых с трубопроводами воды, подаваемой на обработку, и обработанной воды, вентилей и манометров, показывающих давление до и после фильтров.

Корпус и трубопроводы фильтра ФИПаII-1,0-0,6-Н изготавливаются из углеродистой стали; верхнее распределительное устройство выполняется из полиэтилена, нижнее (доска нижнего распределительного устройства и дренажные колпачки) из полимерных материалов.
