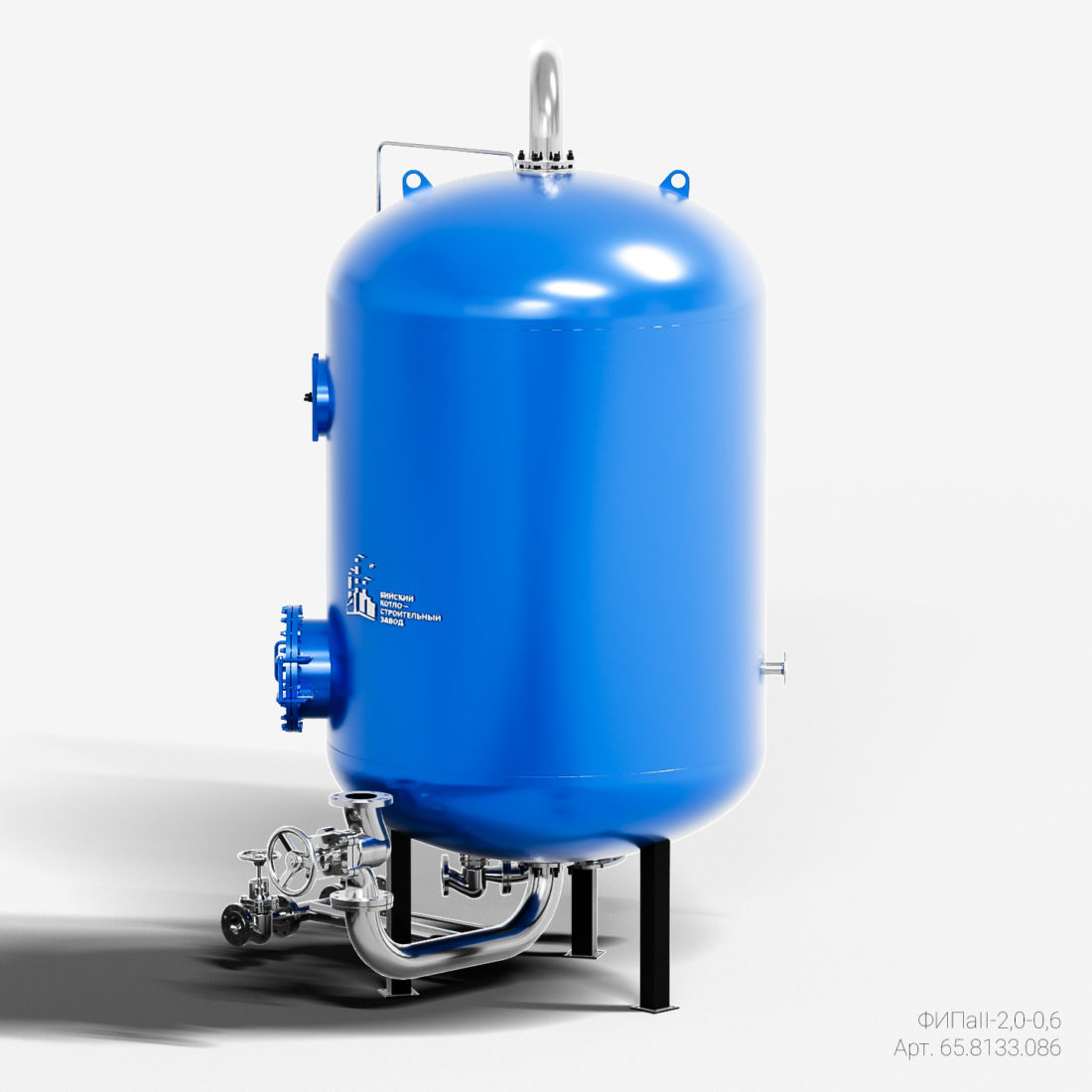

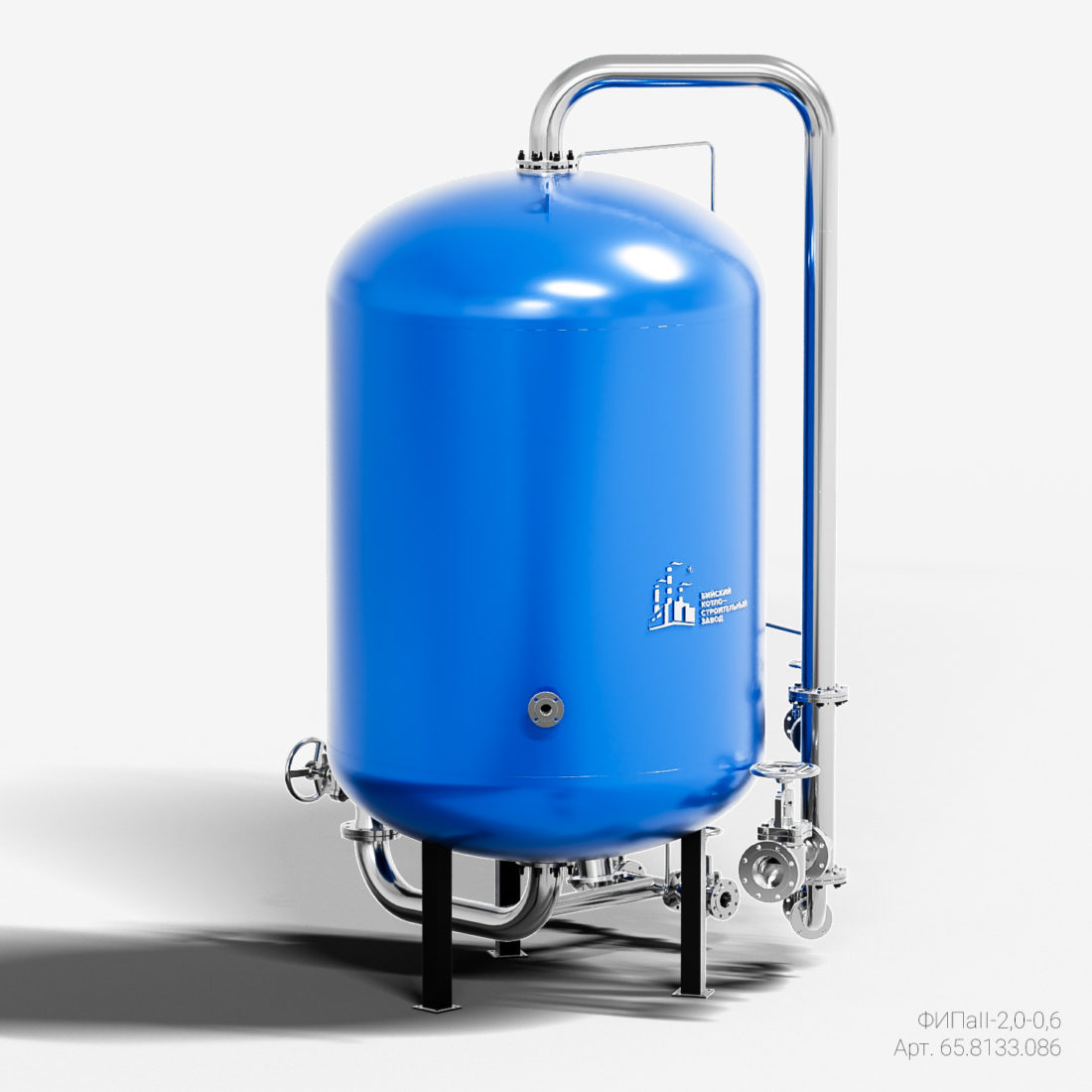

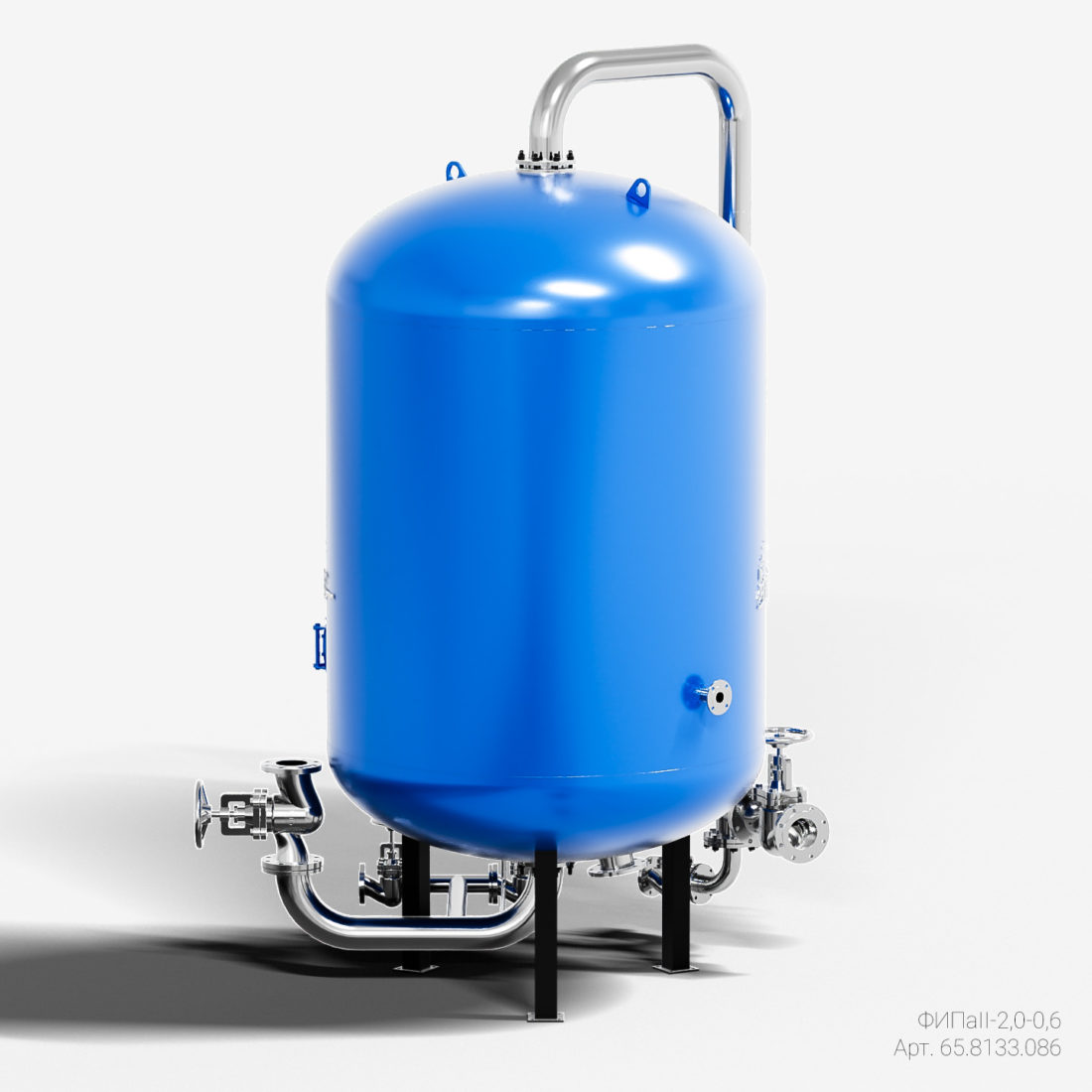

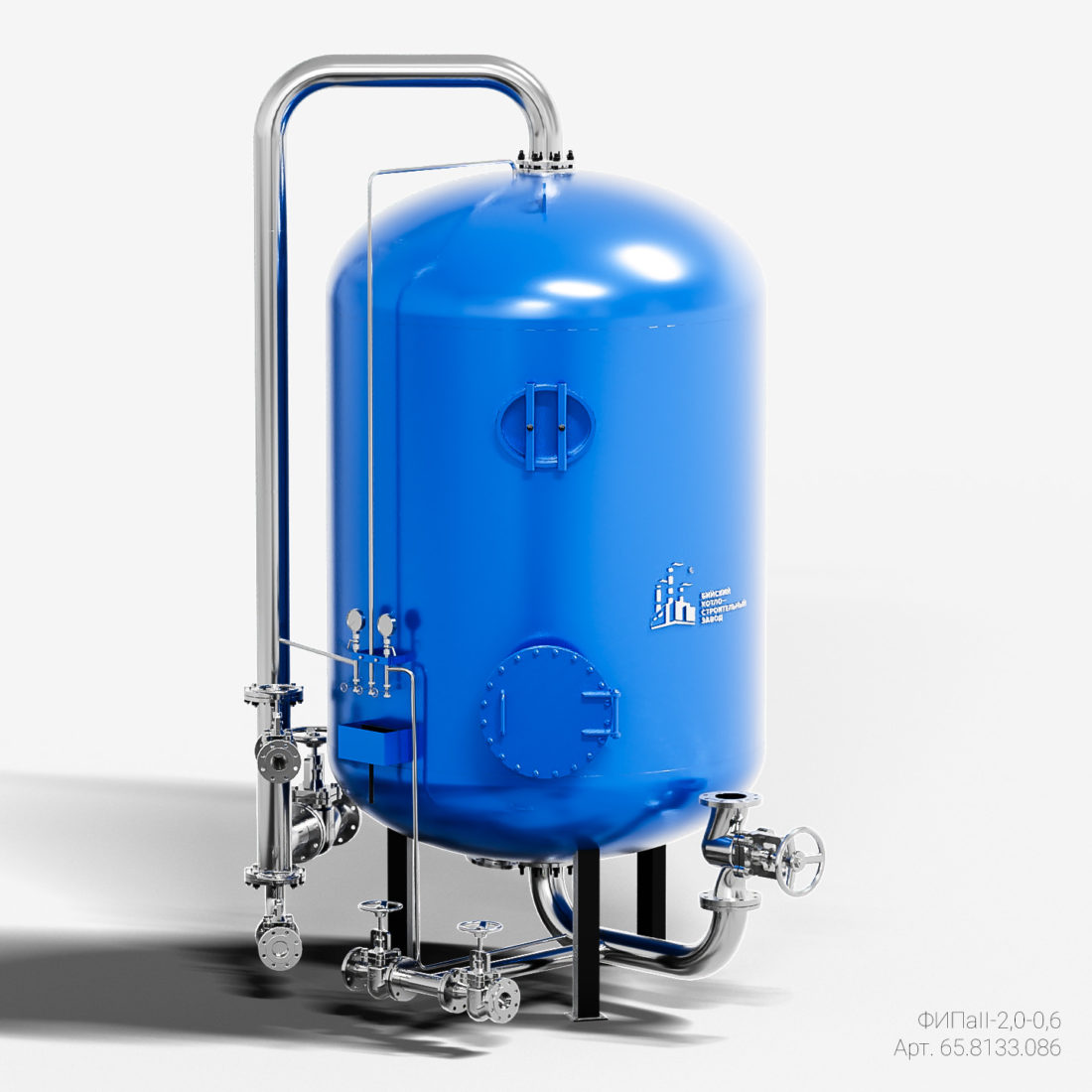

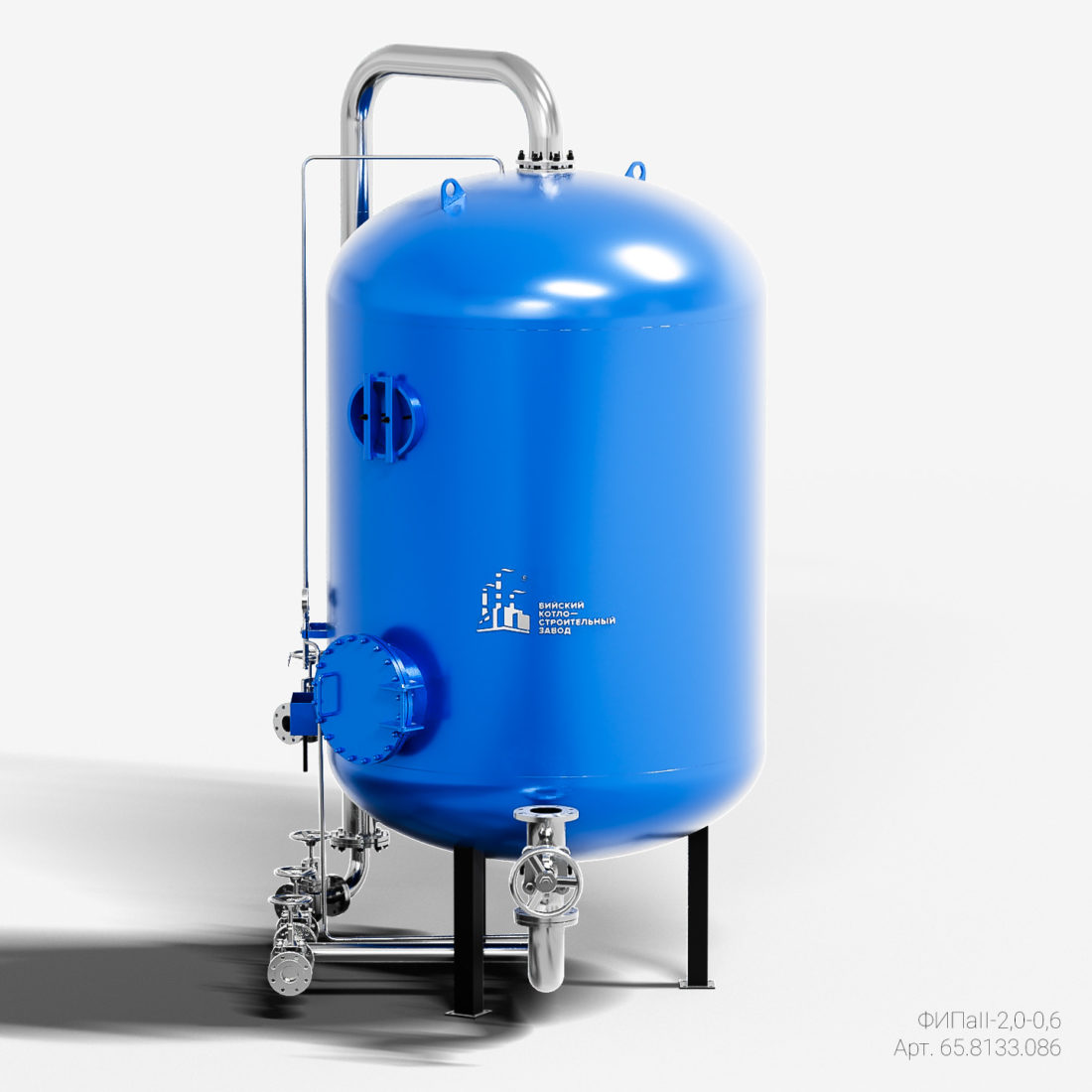

Корпус фильтра ФИПаII-2,0-0,6-Na представляет собой вертикальный однокамерный аппарат с эллиптическими верхним и нижним днищами. Состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
Верхнее днище приварено к цилиндрической обечайке фильтра. Нижнее распределительное устройство типа «ложное дно» зажато во фланцевом разъеме, расположенном между нижним днищем и обечайкой фильтра. К нижнему днищу приварены три опоры для установки фильтра на фундамент.
Для загрузки фильтрующего материала и периодического осмотра состояния его поверхности корпус фильтра ФИПаII-2,0-0,6-Na снабжен верхним люком.
Фланцевый разъем корпуса фильтра ФИПаII-2,0-0,6-Na позволяет осуществлять монтаж и ремонт всех устройств, находящихся внутри фильтра.
К фланцам, расположенным в центре верхнего и нижнего днищ, снаружи присоединены к трубопроводам, расположенным по фронту фильтра.
Для гидровыгрузки фильтрующего материала предусмотрен штуцер, расположенный вблизи от нижнего распределительно устройства.
Для подвода обрабатываемой воды, регенерационного раствора и удаления воды при взрыхлении ионита перед регенерацией предназначено верхнее распределительное устройство.
Нижнее распределительное устройство обеспечивает равномерный сбор обработанной воды, регенерационного раствора и отмывочной воды, а также равномерное распределение по сечению фильтра взрыхляющей воды.
В процессе эксплуатации трубопроводы и запорная арматура, расположенные по фронту фильтра ФИПаII-2,0-0,6-Na, позволяют осуществить подвод к фильтру и отвод от него всех потоков воды и регенерационного раствора и обеспечивают:
– подвод воды к фильтру на обработку и отмывочной воды;
– отвод из фильтра обработанной воды;
– подвод регенерационного раствора;
– подвод взрыхляющей воды;
– отвод взрыхляющей воды;
– сброс в дренаж отработавшего регенерационного раствора, отмывочной воды и первого фильтрата;
– гидровыгрузка фильтрующего материала.
Пробоотборное устройство состоит из трубок, соединенных с трубопроводами воды, подаваемой на обработку, и обработанной воды, вентилей и манометров, показывающих давление до и после фильтров.
Корпус и трубопроводы фильтра ФИПаII-2,0-0,6-Na изготавливаются из углеродистой стали; верхнее распределительное устройство выполняется из полиэтилена, нижнее (доска нижнего распределительного устройства и дренажные колпачки) – из полимерных материалов.
| Наименование параметра | Нормируемое значение |
| 1. Производительность, м3/ч | 150,0 |
| 2. Рабочее давление, МПа (кгс/см2) | 0,6 (6,0) |
| 3. Рабочая среда | вода |
| 4. Температура среды, °С | 40 |
| 5. Фильтрующая загрузка | |
| Высота, мм | 1100 |
| Объем, м3 | 4,7 |
| 6. Габаритные размеры, мм | |
| Высота | 4330 |
| Условный диаметр | 2000 |
| 7. Масса, не более, кг | 2356 |
– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
