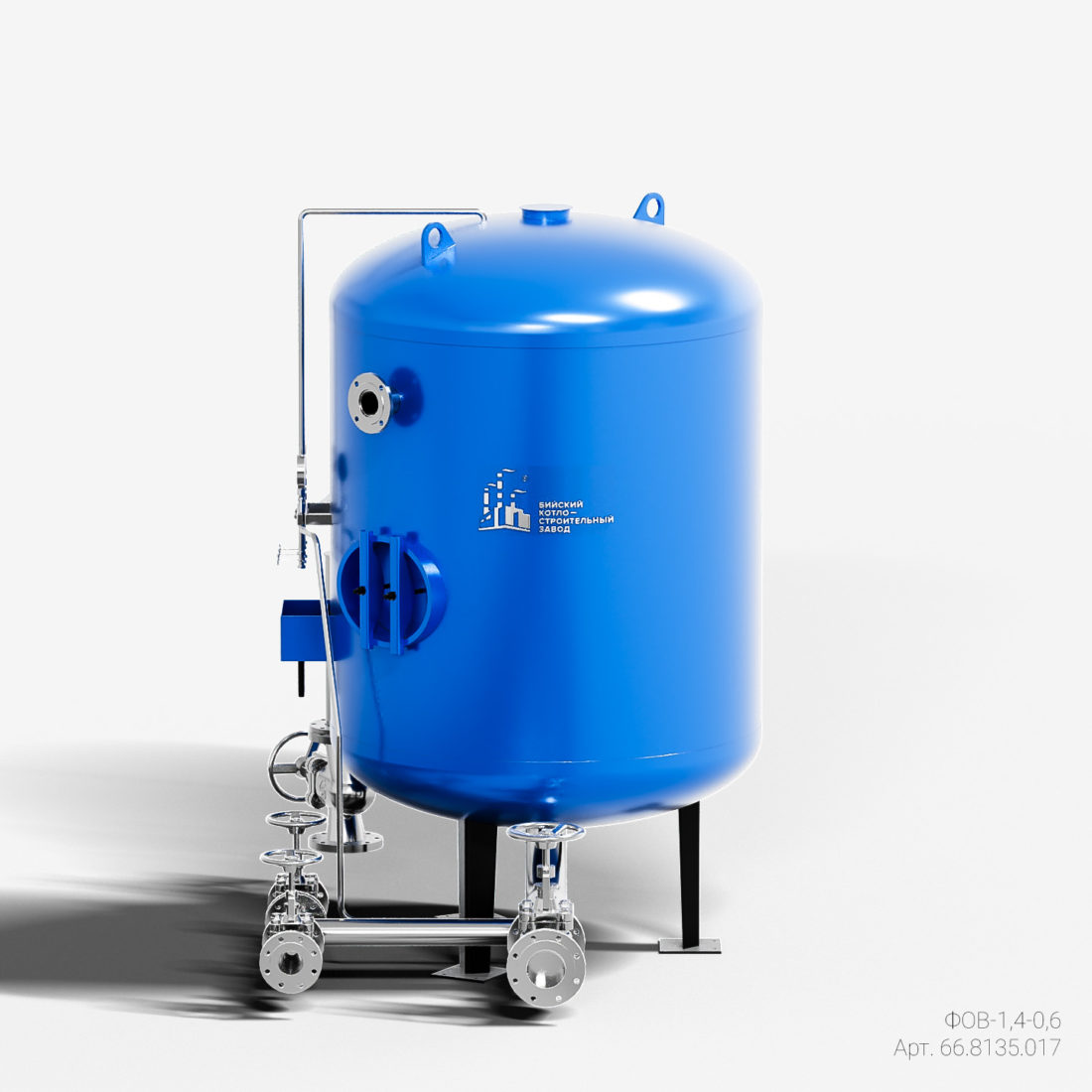

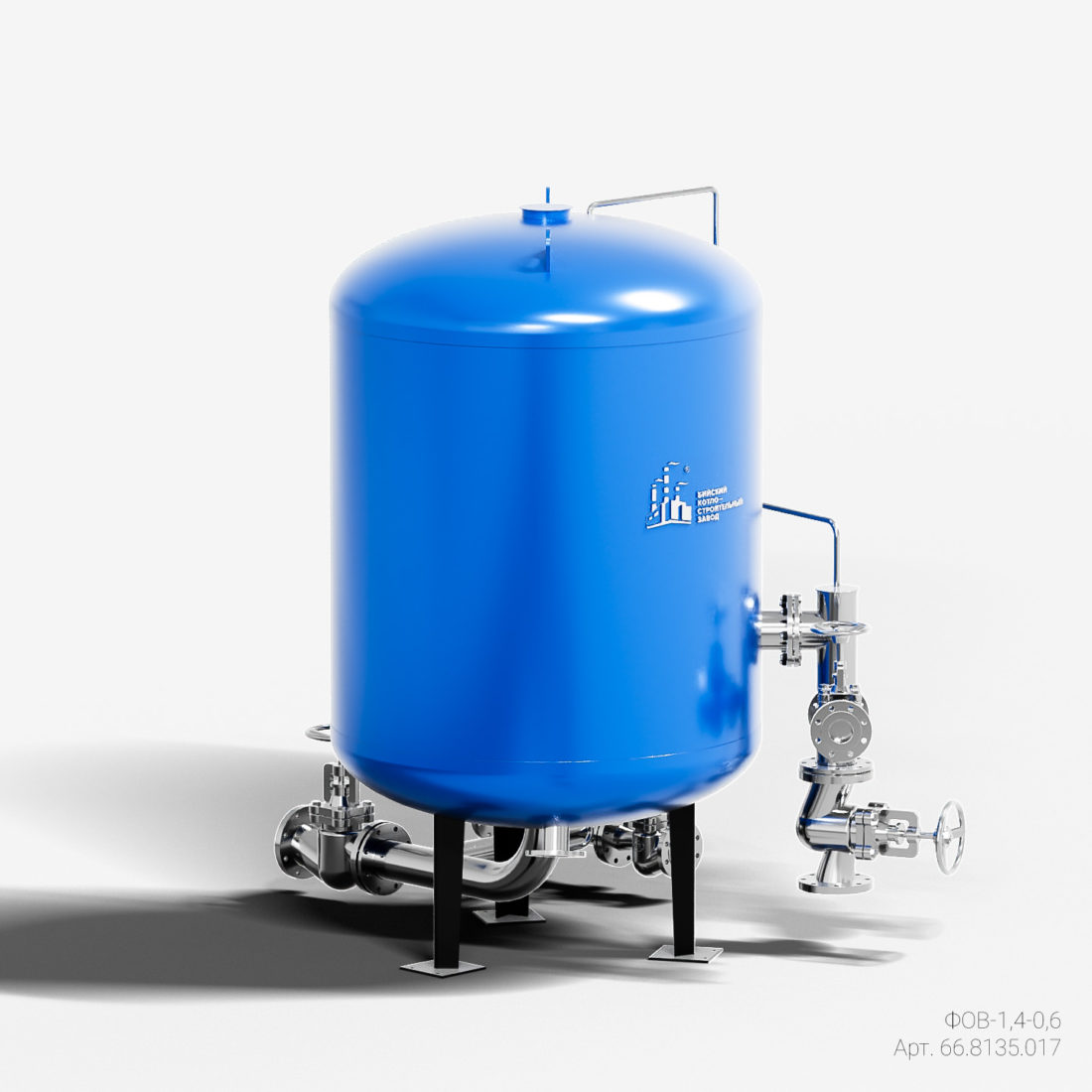

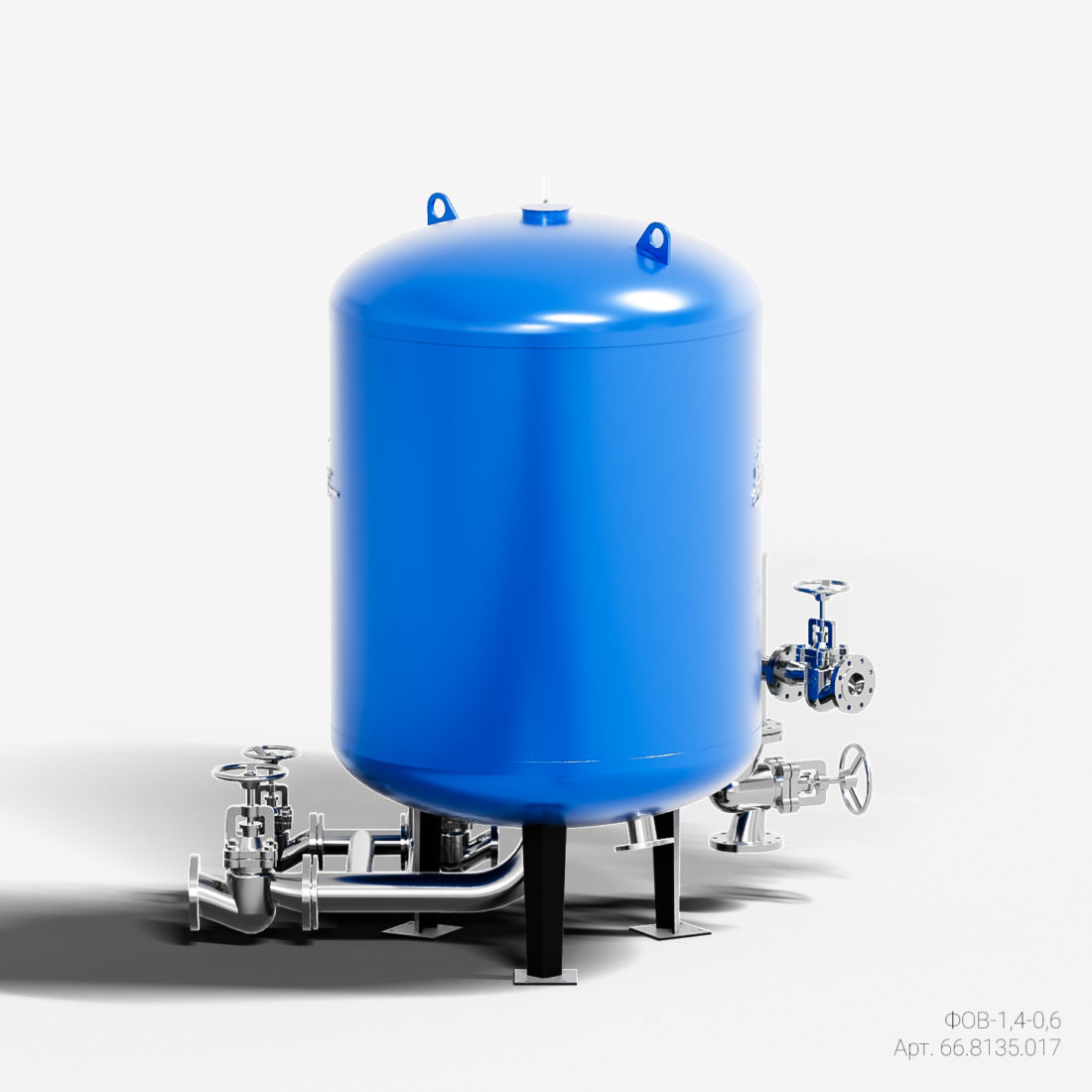

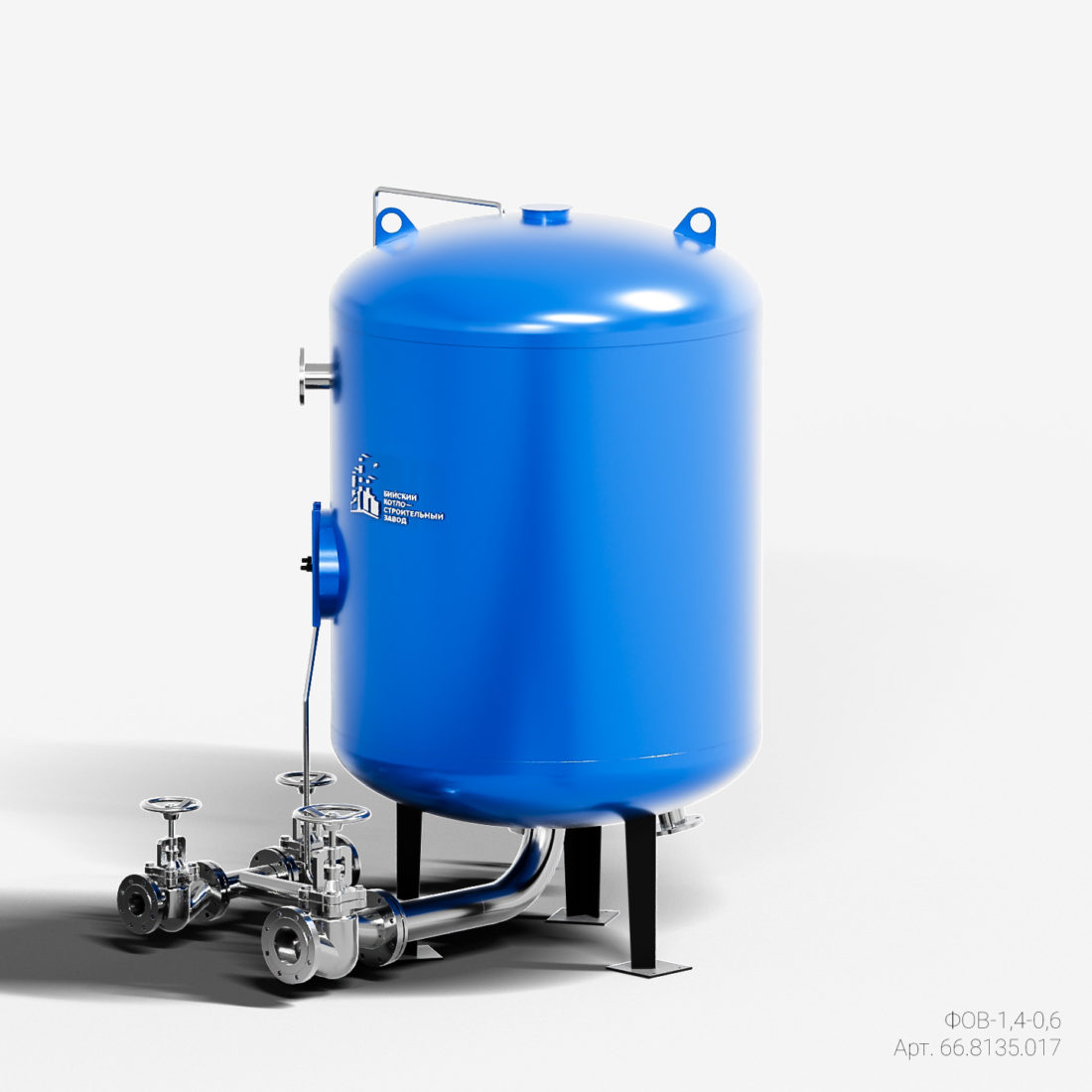

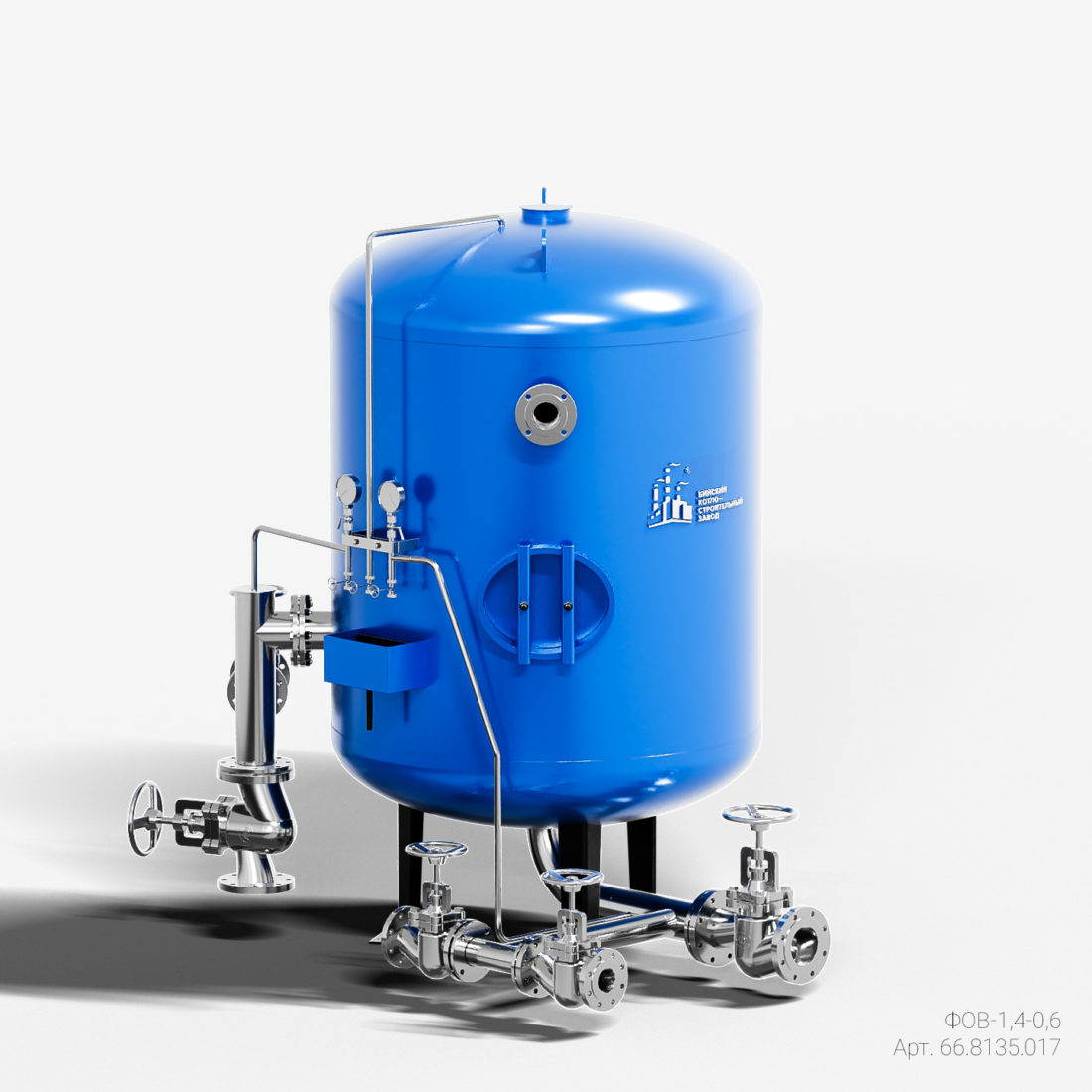

Осветлительный вертикальный фильтр ФОВ представляет собой вертикальный аппарат, состоящий из корпуса, нижнего и верхнего (отбойный щиток) распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.

Корпус фильтра ФОВ цилиндрический с эллиптическими верхним и нижним днищами. Верхнее днище приварено к цилиндрической обечайке фильтра. Нижнее распределительное устройство типа «ложное дно» зажато во фланцевом разъеме, расположенном между нижним днищем и обечайкой фильтра. К нижнему днищу приварены три опоры для установки фильтра на фундамент.

Для загрузки фильтрующего материала и периодического осмотра состояния его поверхности корпус фильтра снабжён верхним лазом. Фланцевый разъём корпуса фильтра ФОВ позволяет осуществлять монтаж и ремонт всех устройств, находящихся внутри фильтра. Фланцы, к которым присоединяются трубопроводы, расположены в центре верхнего и нижнего днищ фильтра.

Корпус фильтра ФОВ-1,4-0,6, отбойные щитки и трубопроводы изготавливаются из углеродистой стали; доска нижнего распределительного устройства и дренажные колпачки – из полимерных материалов.

Осветлительный вертикальный фильтр ФОВ-1,4-0,6 предназначен для удаления из воды взвешенных примесей разной степени дисперсности и используется в схемах водоподготовительных установок промышленных и отопительных котельных. Осветление воды происходит в результате пропуска её через осветительный фильтр ФОВ-1,4-0,6, где грубодисперсные примеси воды методом прилипания к зернам фильтрующего материала, задерживаются на поверхности и в порах фильтрующего материала. В качестве фильтрующих материалов используется дробленый антрацит, кварцевый песок и мраморная крошка.

Под давлением до 0,6 МПа исходная вода поступает в фильтр ФОВ-1,4-0,6 и проходит слой зернистого фильтрующего материала в направлении сверху вниз. Механические примеси воды (взвесь) задерживаются фильтрующей загрузкой, а осветлённая вода собирается нижней сборно-распределительной системой и отводится из фильтра ФОВ-1,4-0,6. Рабочий цикл фильтра ФОВ-1,4-0,6 заканчивается при достижении одного из заданных показателей:

– разность давления воды, поступающей на обработку;

– обработанная или осветлённая, определенного количества, вода за фильтроцикл.

В первом случае работа фильтра ФОВ-1,4-0,6 контролируется по разности показаний манометров, установленных на трубопроводе воды, поступающей на обработку, и трубопроводе, отводящем из фильтра осветленную воду. Во втором случае фиксируется суммарное количество воды, обработанной за фильтроцикл. По окончании рабочего цикла фильтр ФОВ-1,4-0,6 отключается от рабочих магистралей для промывки фильтрующей загрузки и удаления задержанных механических примесей. Промывка производится водой или водой со сжатым воздухом в направлении снизу вверх до резкого посветления, сбрасываемой в дренаж, промывочной воды.
