Газовая горелка ГГ-1 предназначена для сжигания природного газа в топках паровых и водогрейных котлов типов Е или КВ-ГМ соответствующей тепловой мощности.

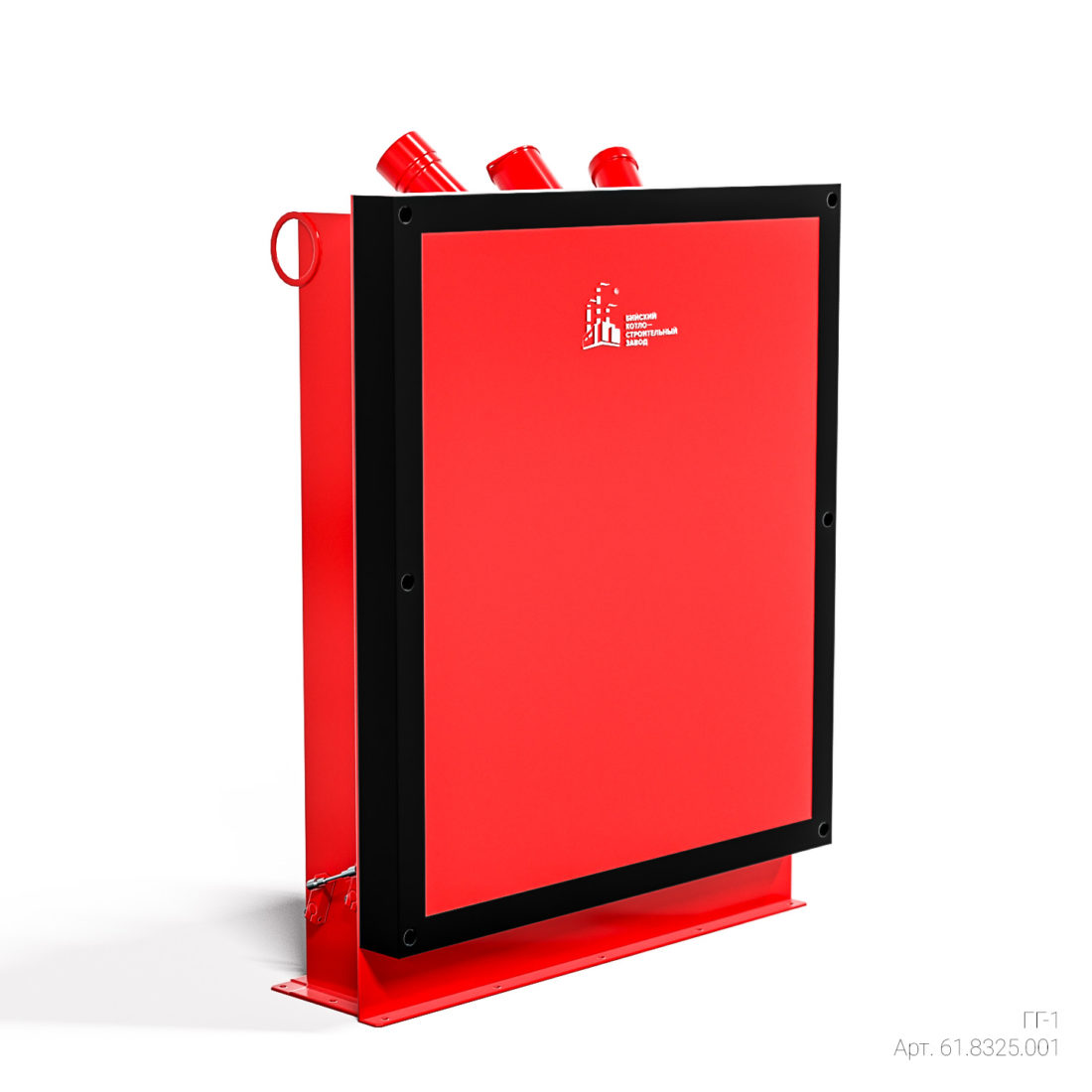

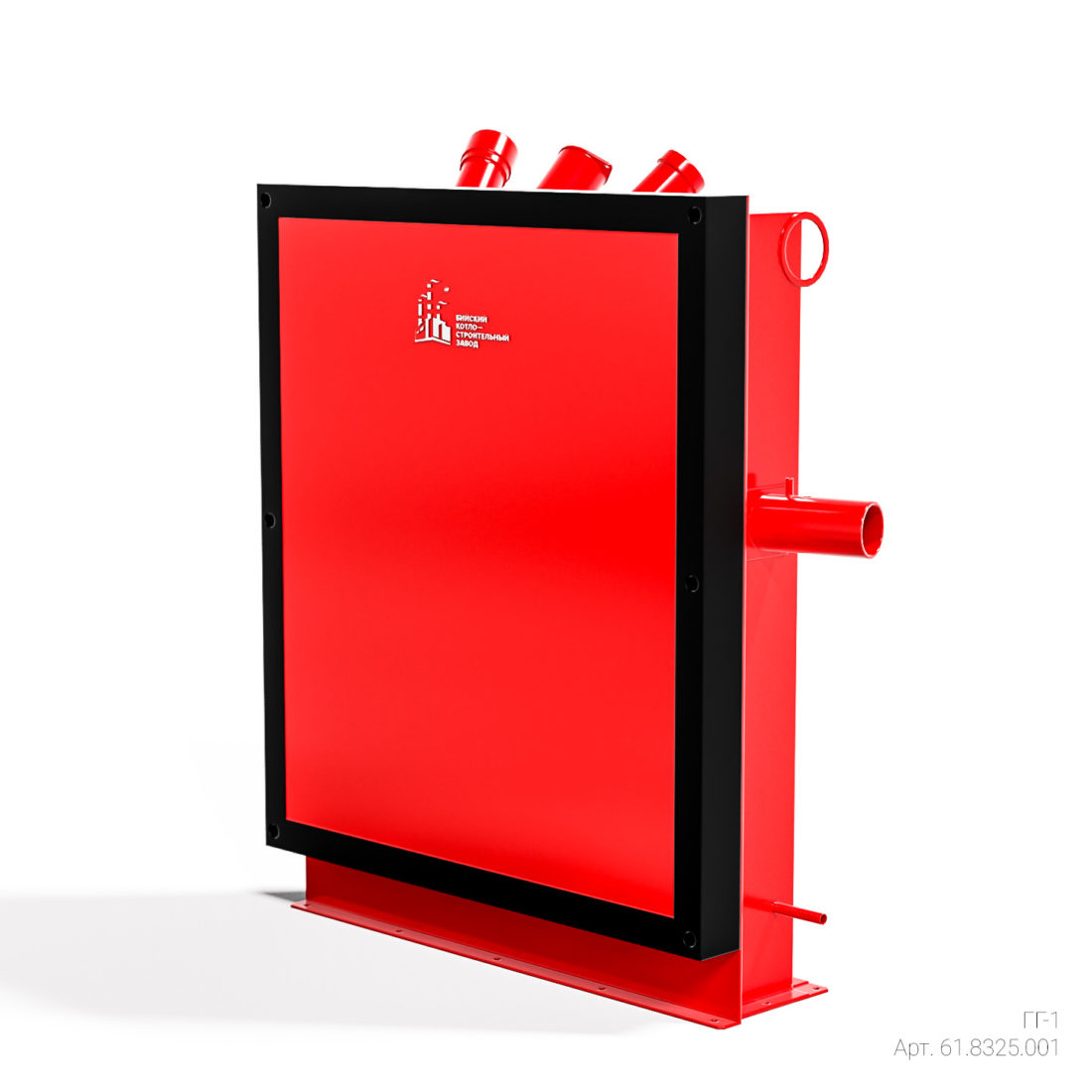

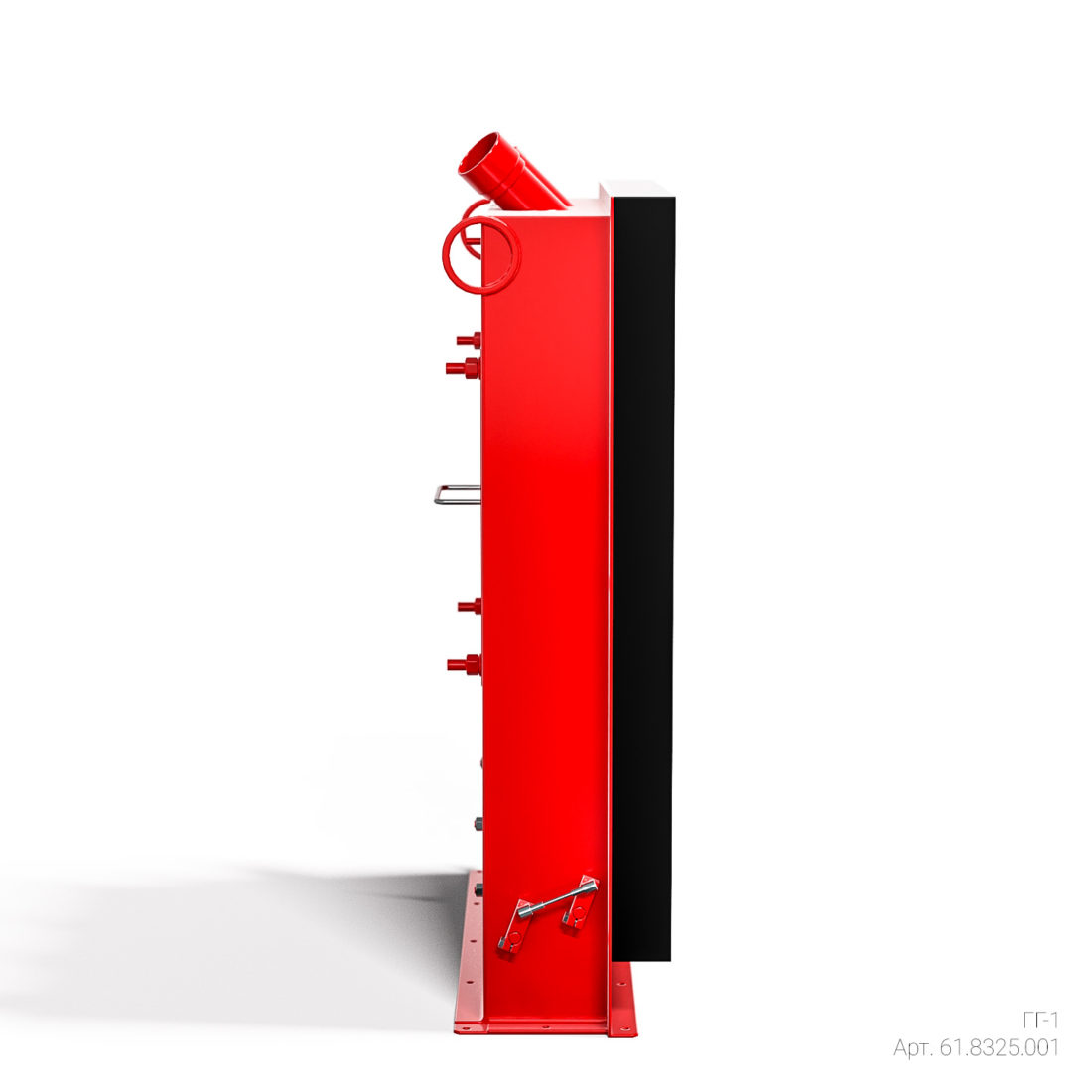

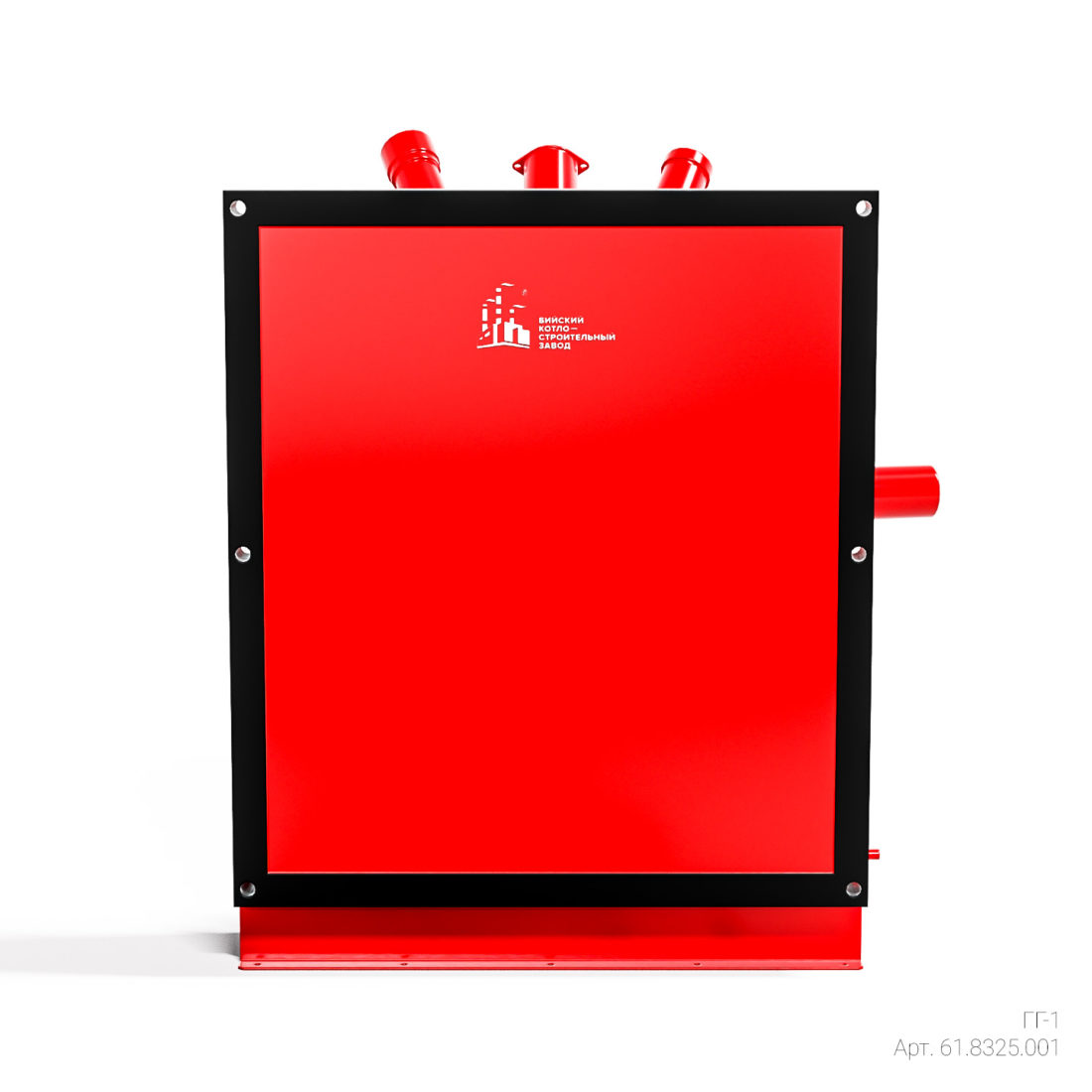

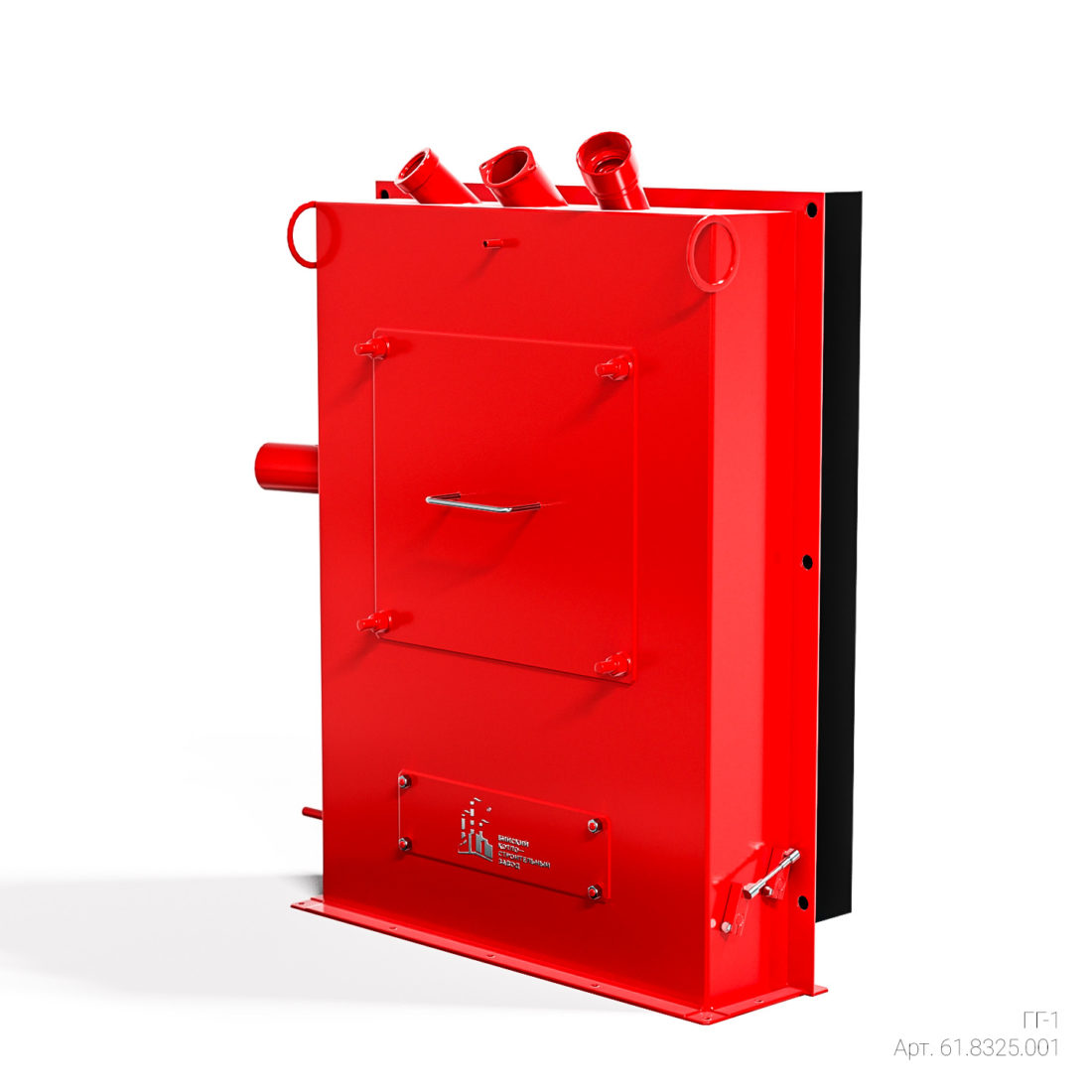

Внутри короба газовой горелки ГГ-1 расположены: шибер, завихритель и коллектор газовый. Показывающие приборы и датчики контроля давления воздуха и газа подсоединяются к соответствующим штуцерам и ниппелям. На коробе имеются патрубки для установки запальника и фотодатчика, а также смотровое окно для визуального контроля пламени. Патрубок запальника имеет отверстия для поступления воздуха к запальнику. Завихритель воздуха выполнен в виде цилиндрических обечаек (наружной и внутренней), между которыми расположены лопатки, установленные под определенным углом к оси горелки.
В горелке ГГ-1 весь воздух поступает для горения через завихритель.
Газовая часть горелки ГГ-1 выполнена в виде кольцевого коллектора с газоподводящим патрубком. Внутри коллектора имеется перегородка, предназначенная для равномерного распределения газа через 18 газовыпускных отверстий.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная тепловая мощность горелки, МВт | 1,1 |
| 2. Коэффициент рабочего регулирования, не менее | 4 |
| 3. Номинальное разрежение в камере горения (топке), Па | 20±20 |
| 4. Номинальное давление газа пред горелкой, кПа | 1,22±0,24 |
| 5. Номинальный расход природного газа при Qрн=33,3 МДж/м3 (7960 ккал/м3), м3/ч | 119 |
| 6. Температура газа перед горелкой, °С | 0 – 40 |
| 7. Температура воздуха перед горелкой, °С | 10 – 40 |
| 8. Потери напора воздуха в горелке при номинальной тепловой мощности, Па, не более | 500 |
| 9. Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более | 1,1 |
| 10. Допустимое увеличение коэффициента избытка воздуха в диапазоне рабочего регулирования, не более | 0,2 |
| 11. Потери тепла от химической неполноты сгорания в диапазоне рабочего регулирования, %, не более | 0,1 |
| 12. Длина факела при номинальной тепловой мощности, мм, не более | 1,3 |
| 13. Топливо | газ природный |
| 14. Габаритные размеры, мм | |
| Длина | 220 |
| Ширина | 743 |
| Высота | 851 |
| 15. Масса, не более, кг | 60 |
– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
