Описание

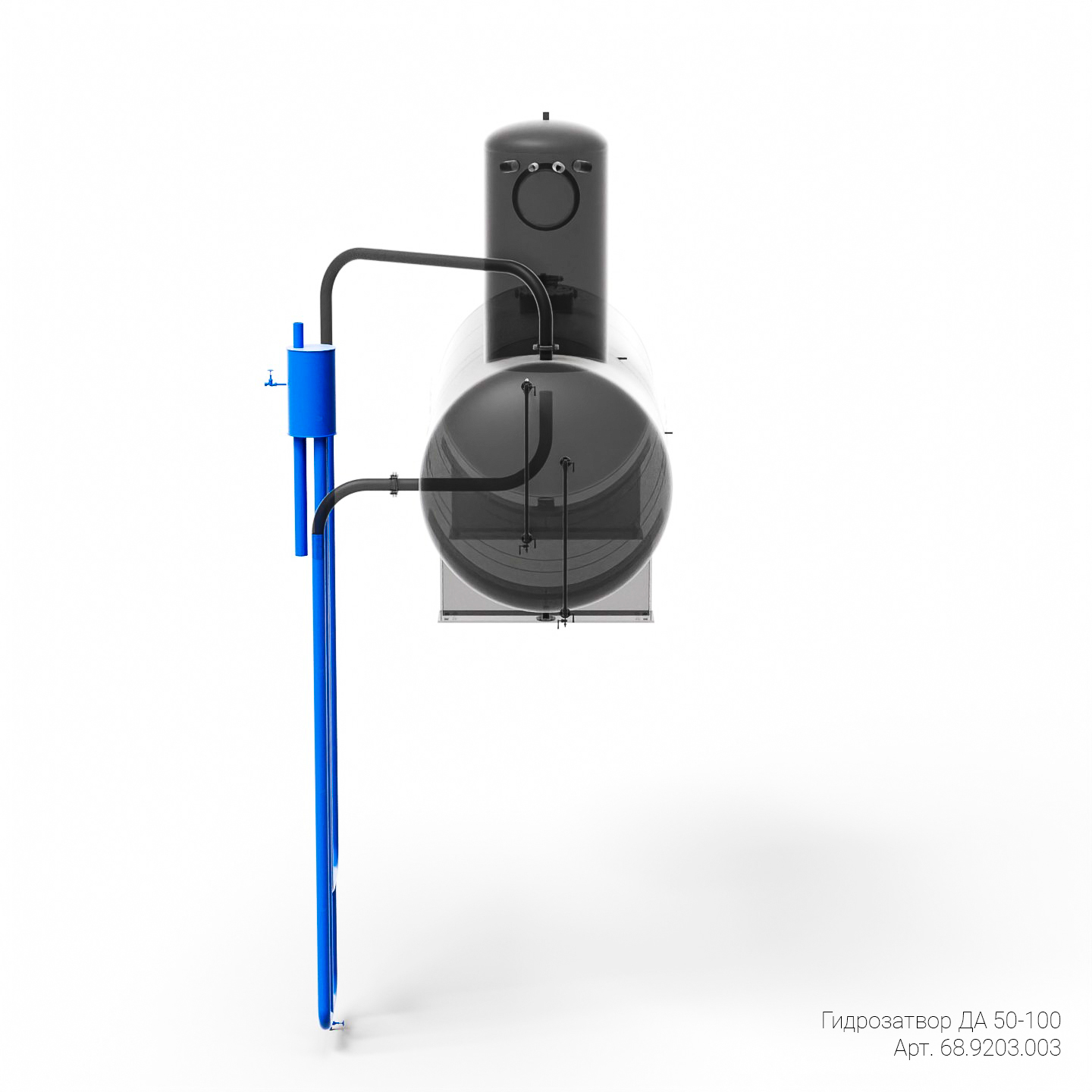

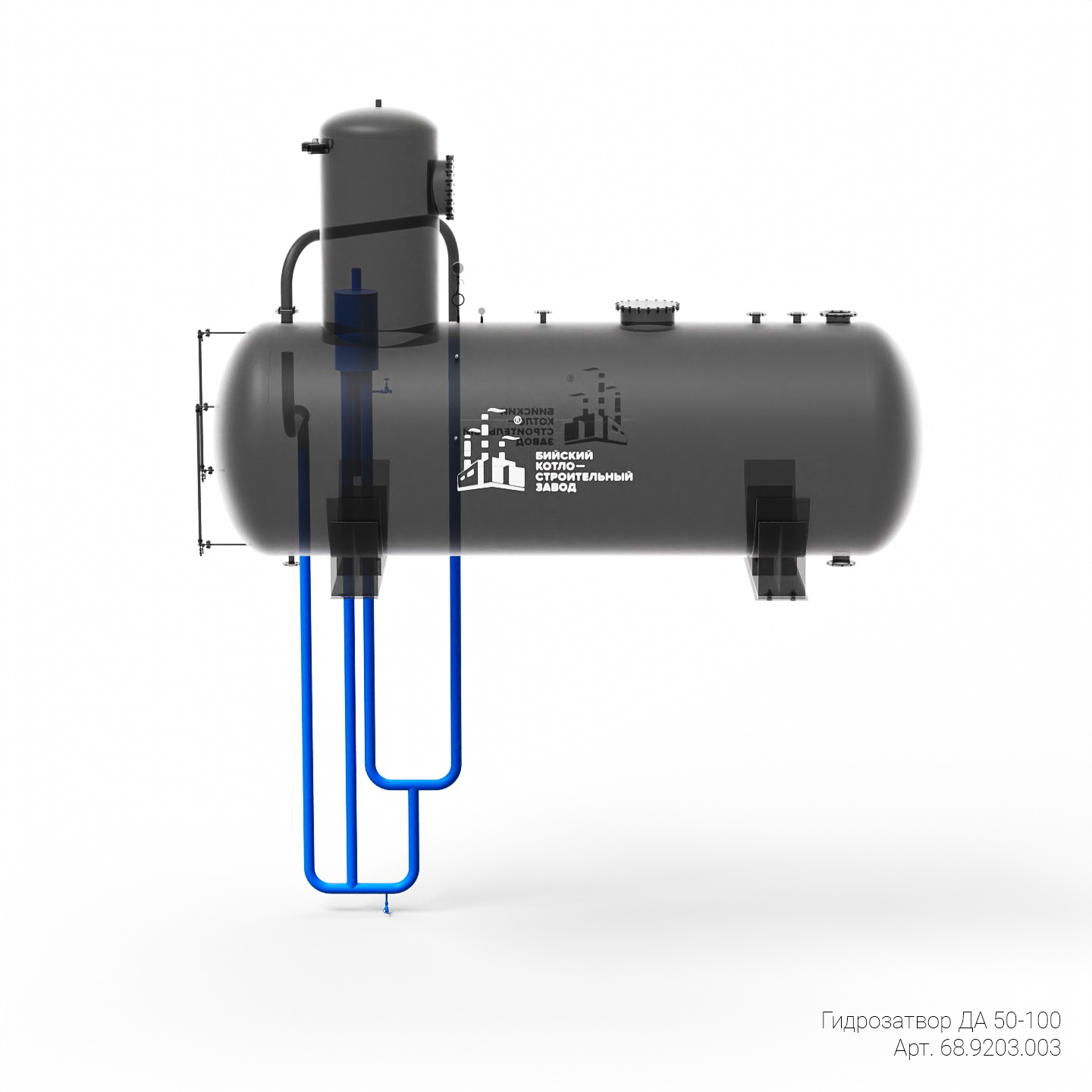

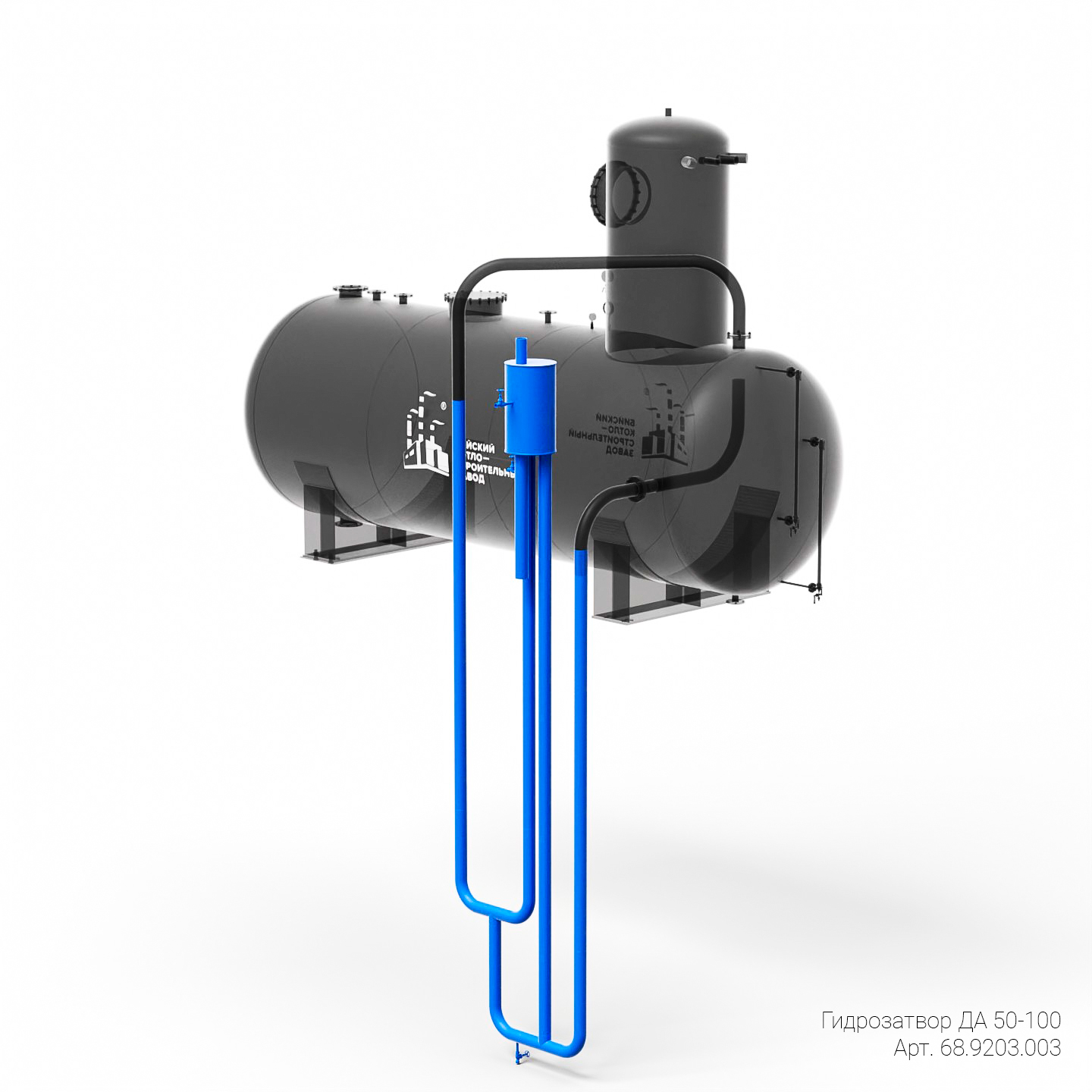

Гидрозатвор атмосферного деаэратора представляет собой комбинированное предохранительное устройство, предназначенное для предотвращения аварийного повышения давления пара и чрезмерного подъёма уровня воды в баке деаэратора.

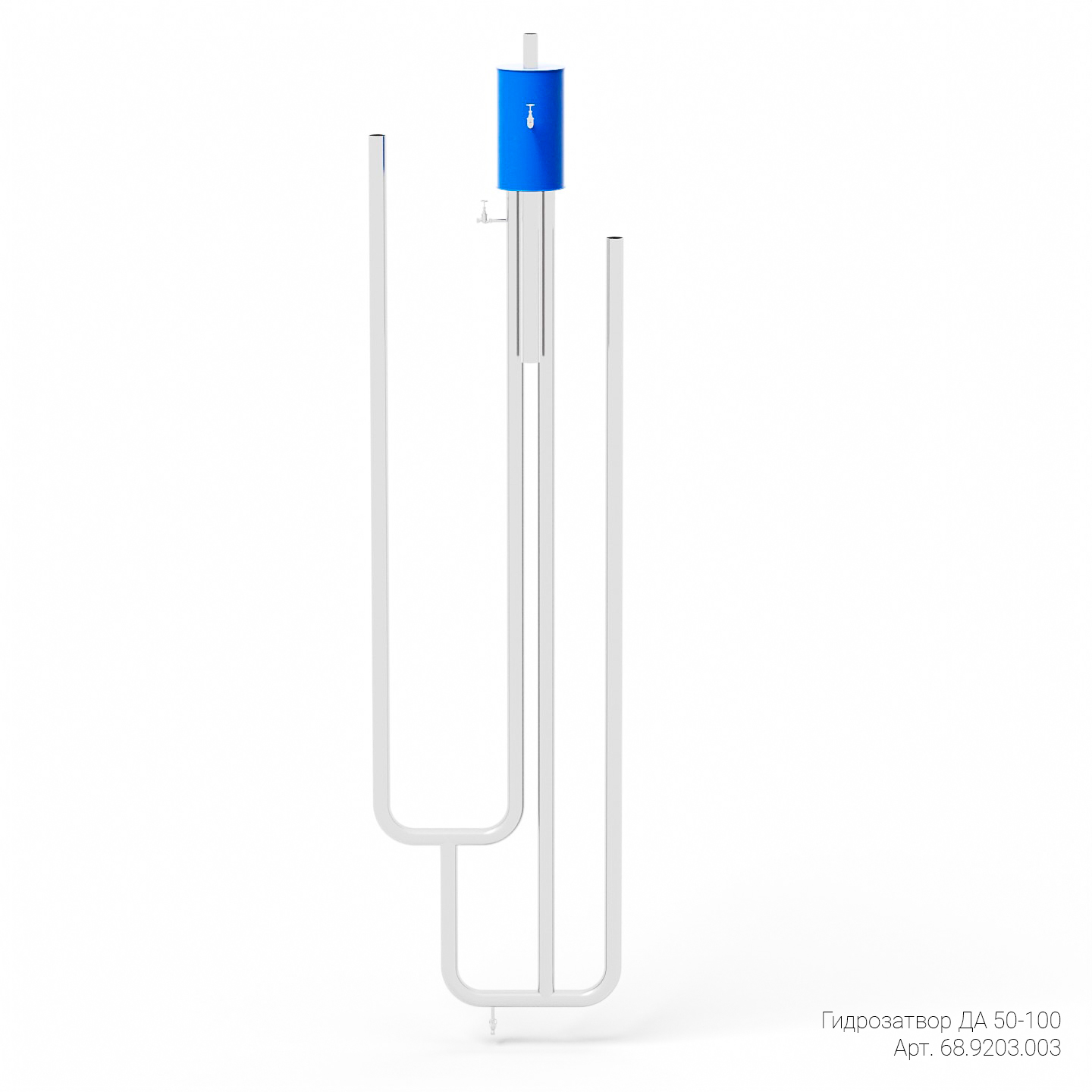

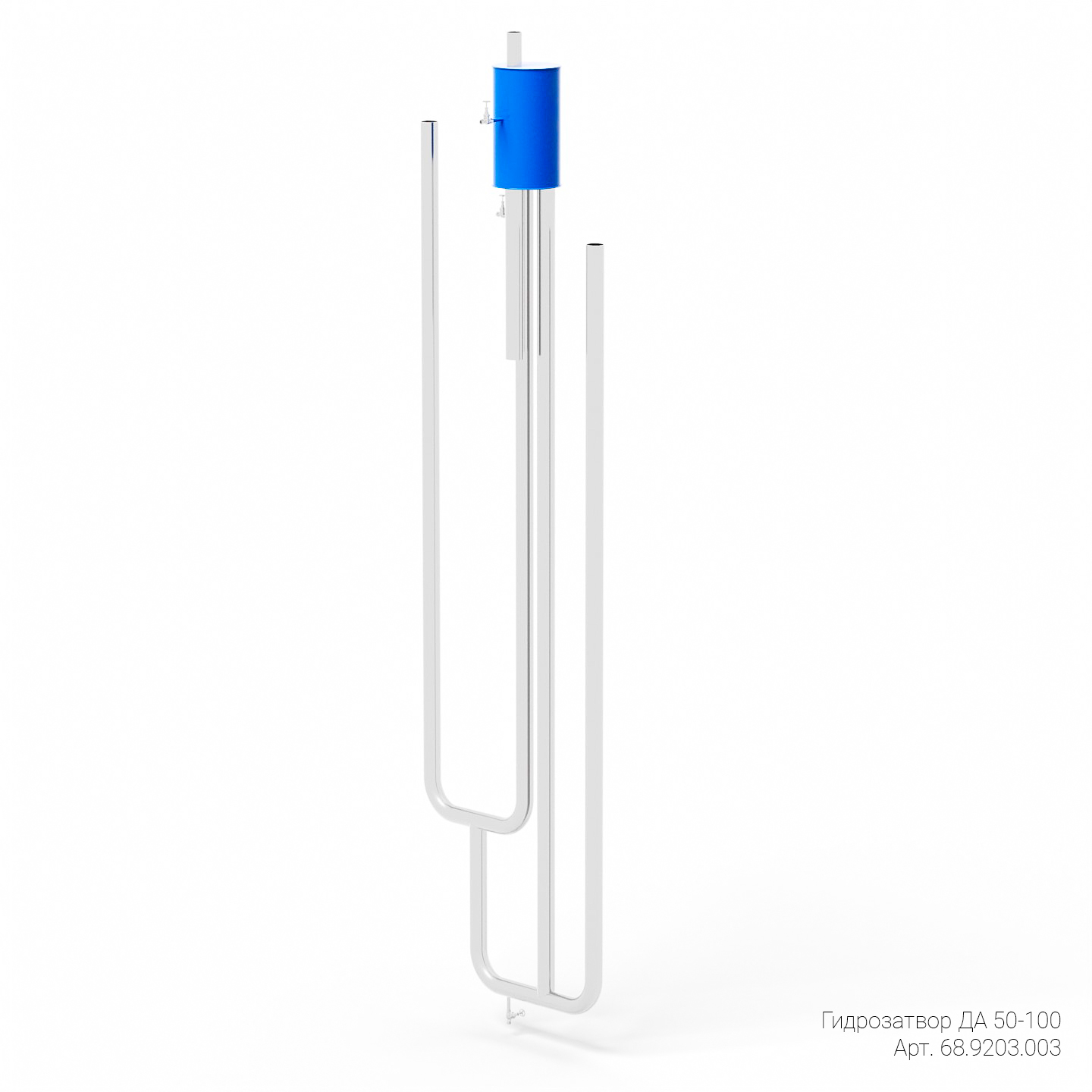

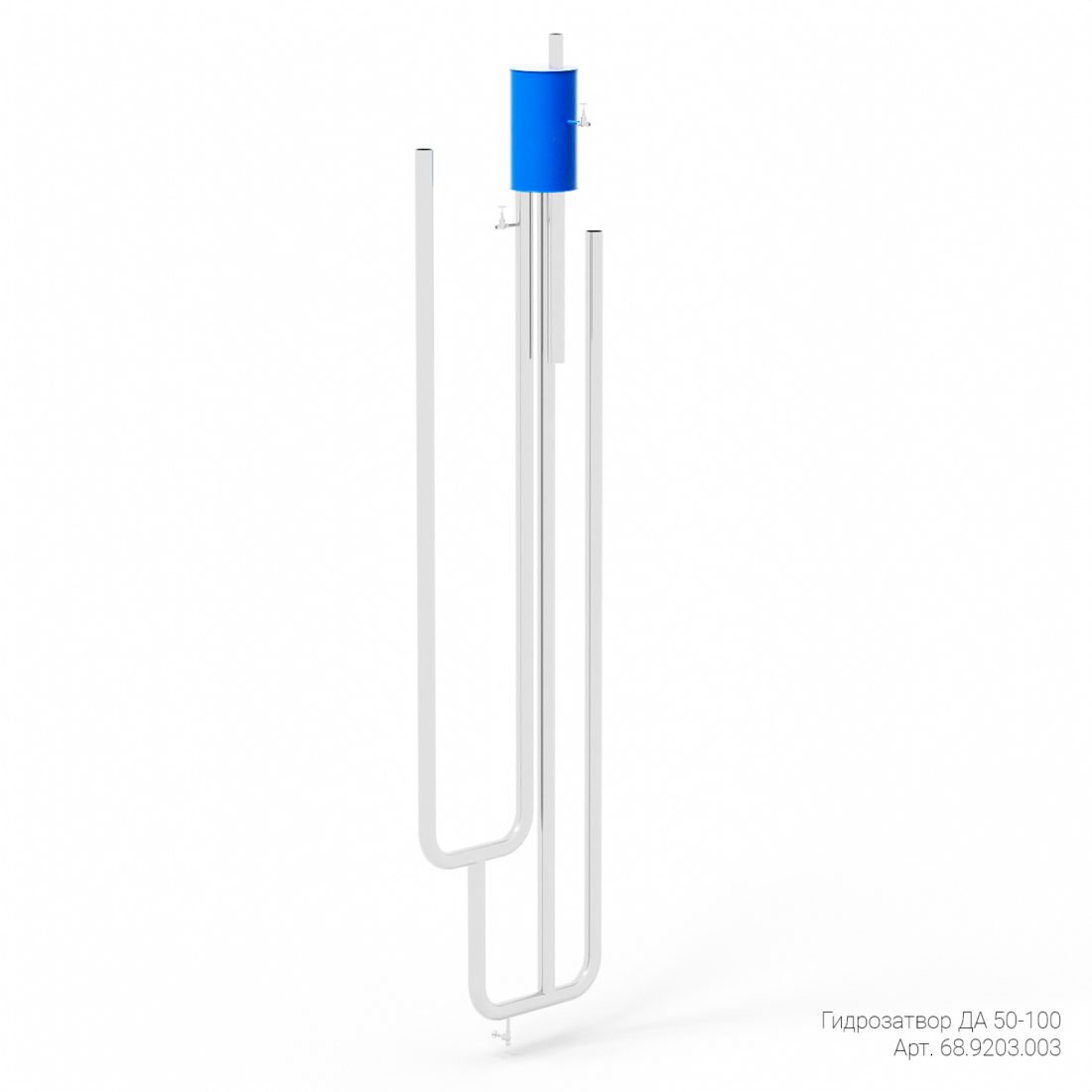

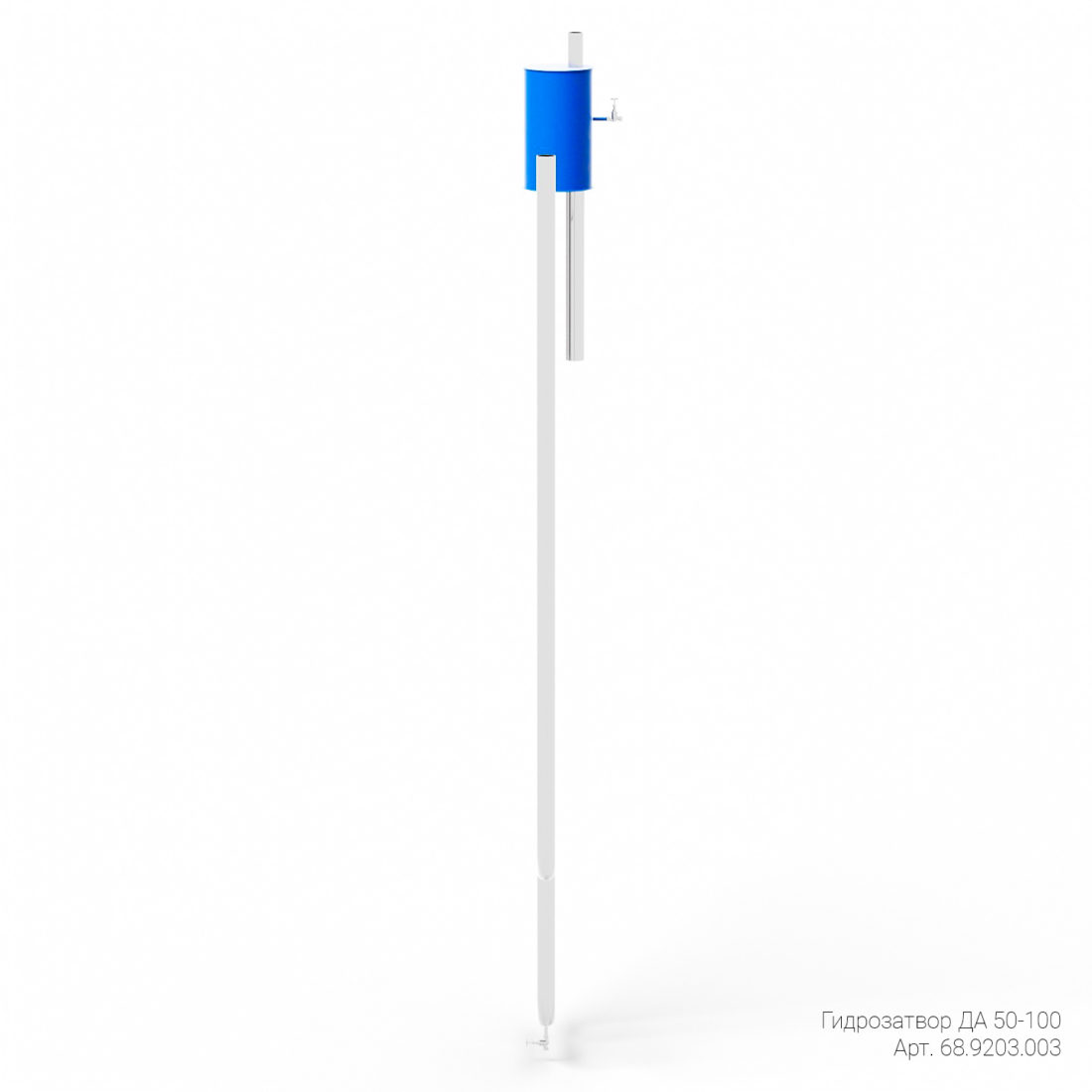

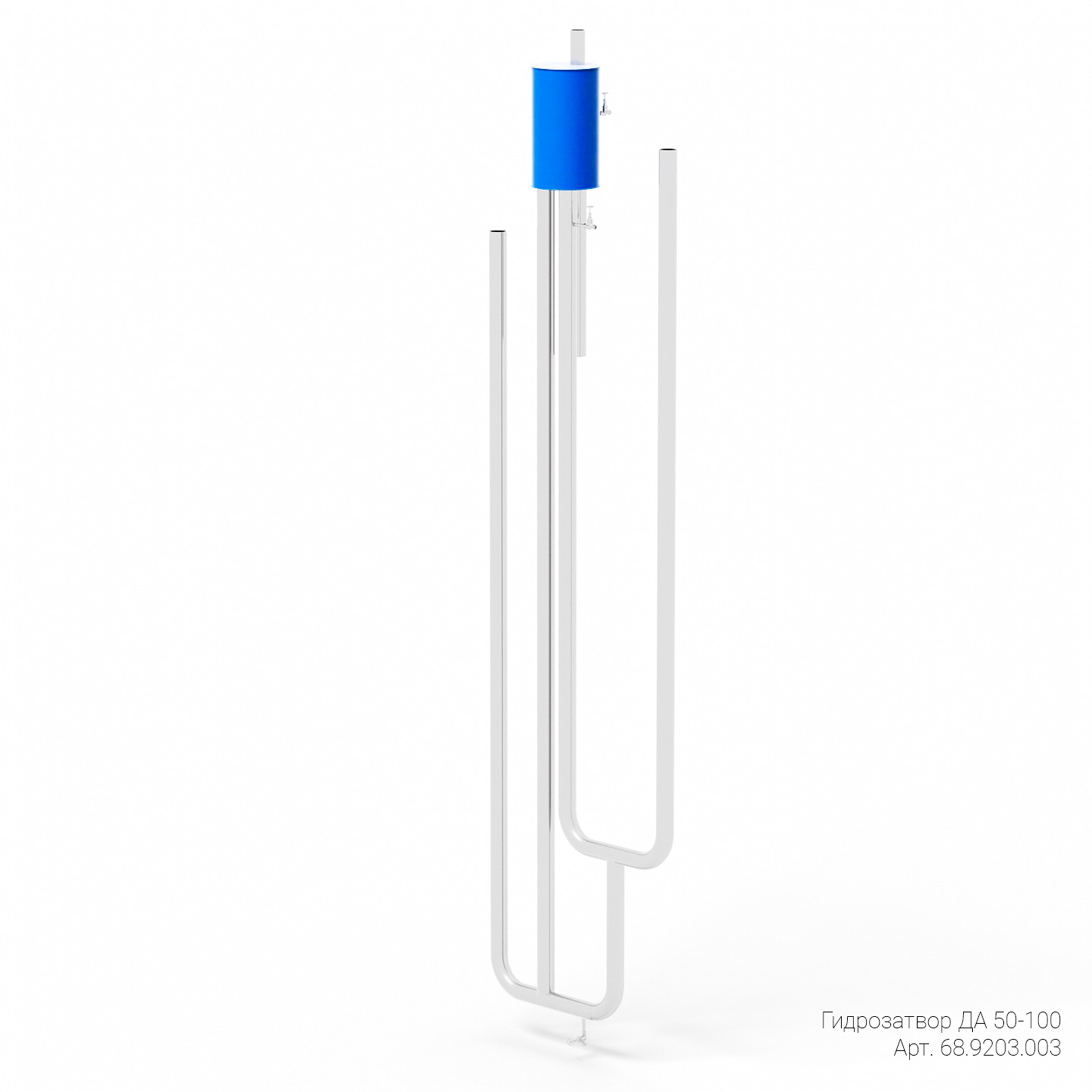

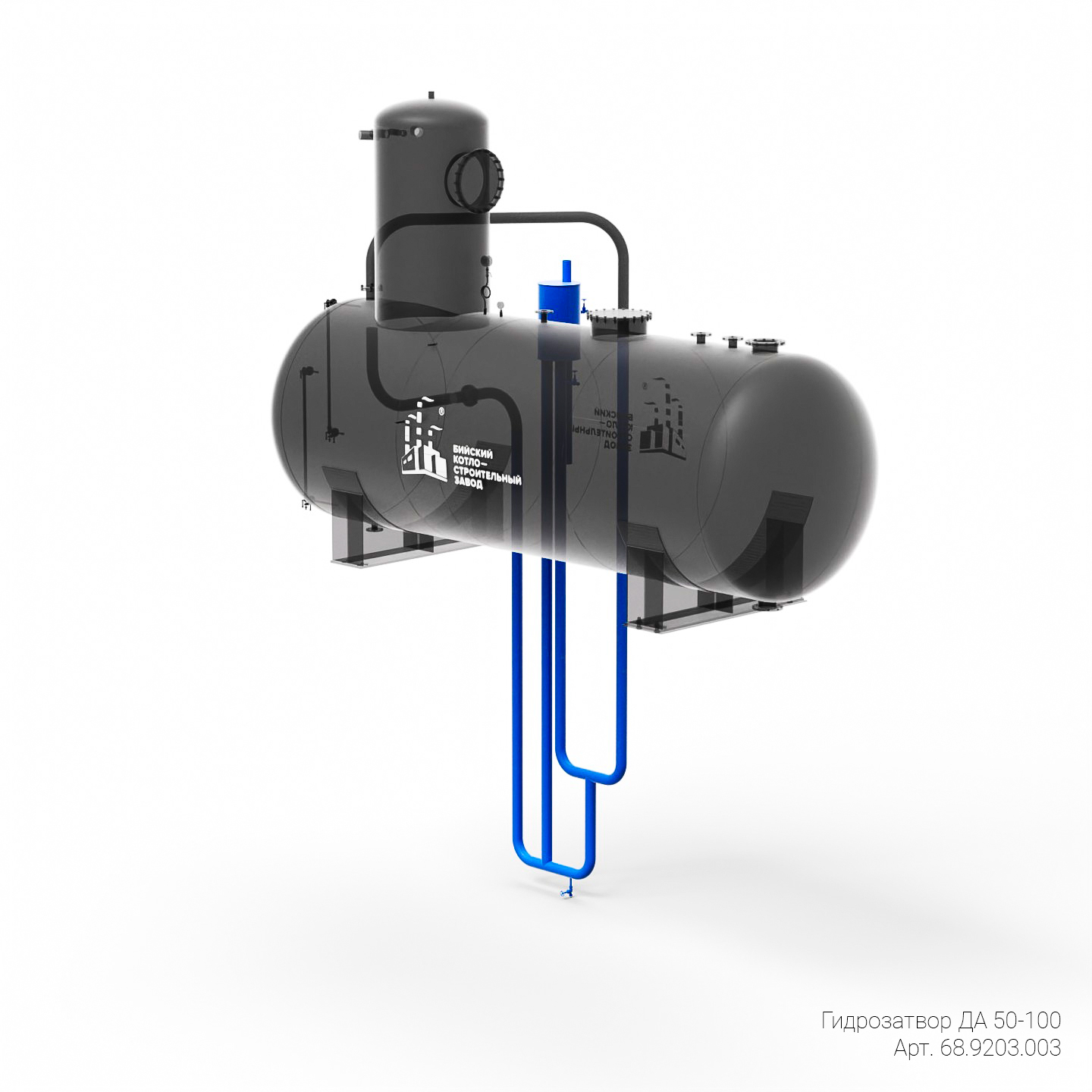

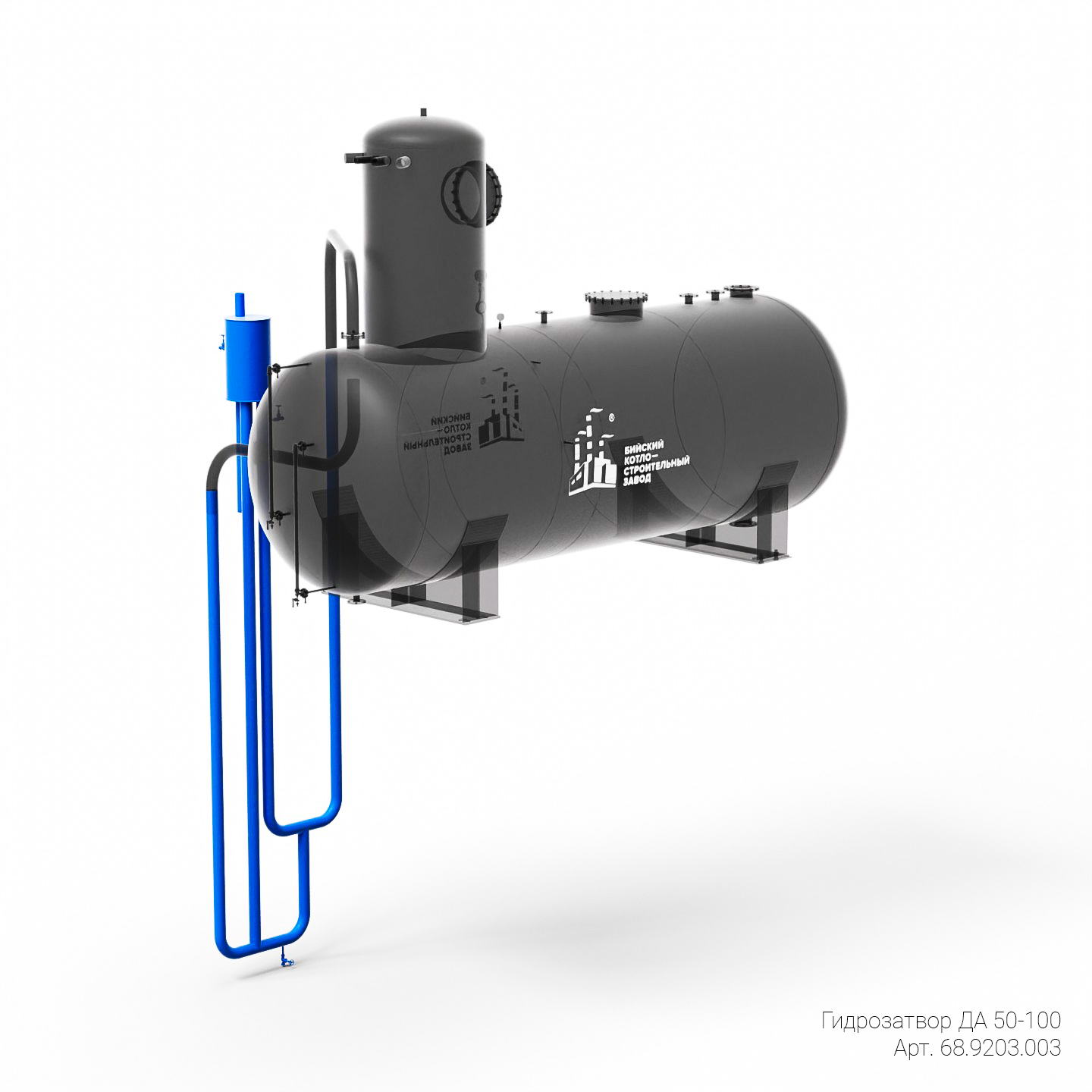

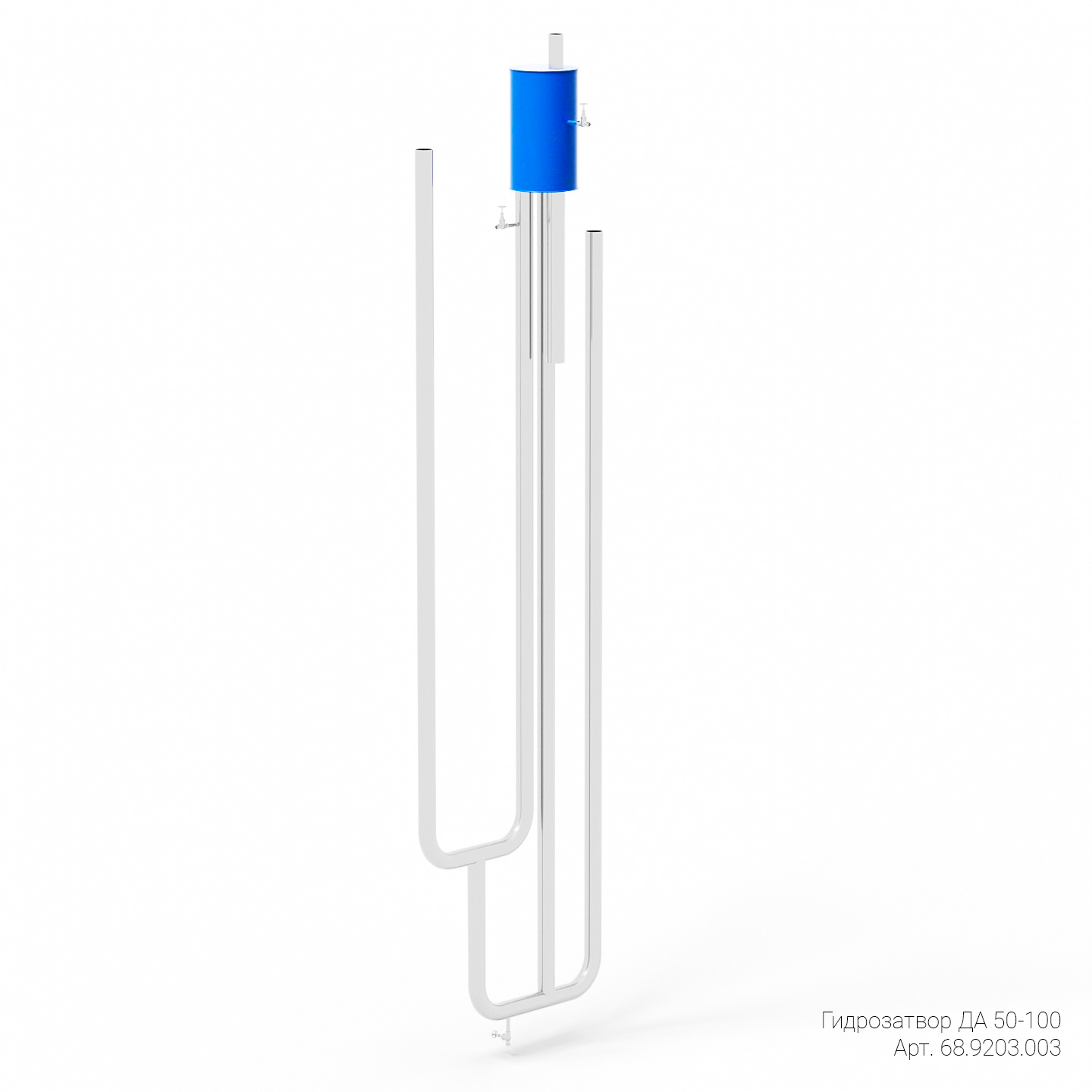

Конструкция гидрозатвора включает два U-образных контура различной высоты, объединённых в единую гидравлическую систему, а также расширительный бак. Контур меньшей высоты (паровой) выполняет функцию защиты от превышения допустимого давления пара внутри деаэратора. Контур большей высоты (переливной) предназначен для предотвращения критического повышения уровня воды в баке.

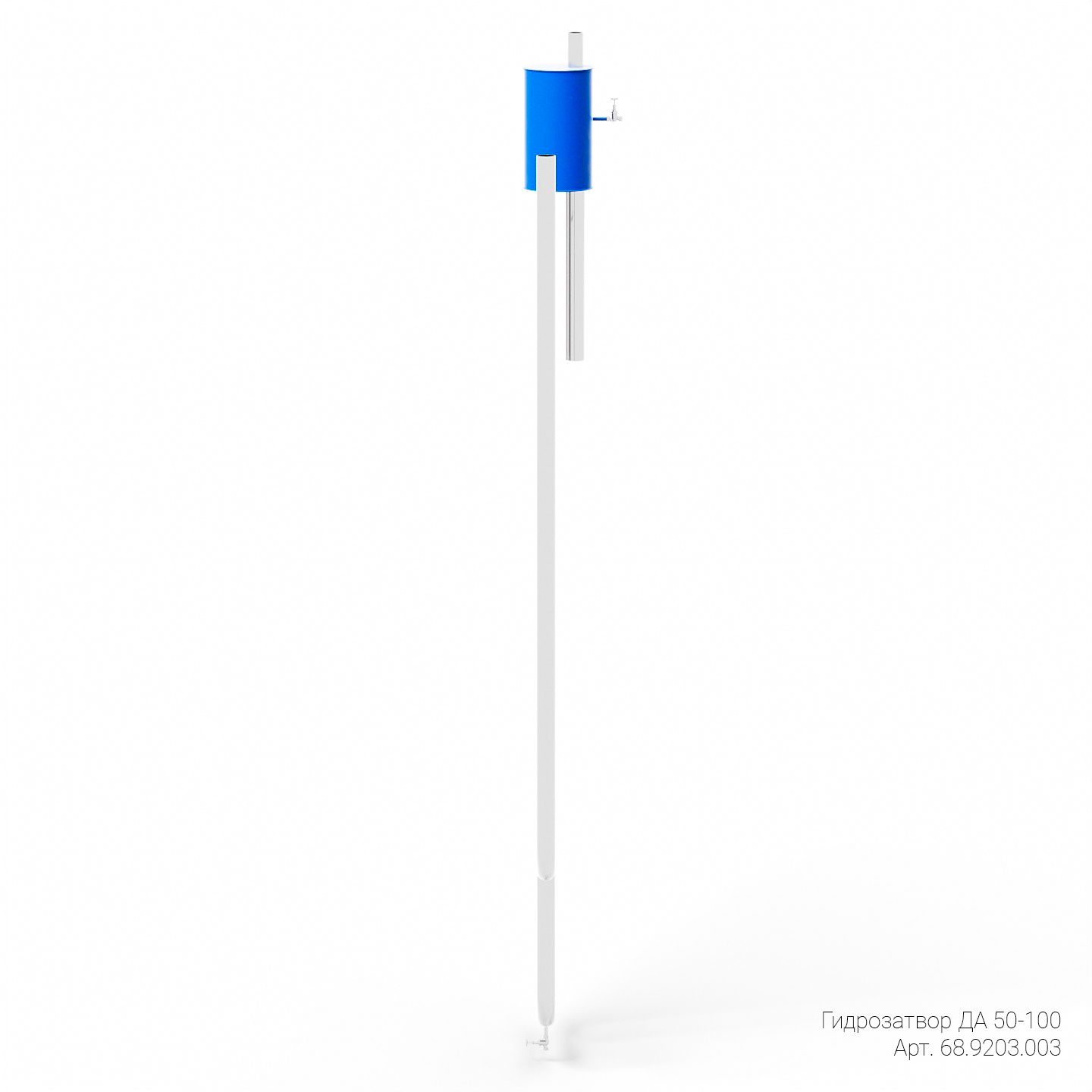

В верхней точке системы установлен расширительный бак, который аккумулирует необходимый объём воды и обеспечивает автоматическое восстановление водяного баланса после сброса избыточного пара, благодаря чему устройство является самозаполняющимся.
| Наименование параметра | Нормируемое значение |
| 1. Давление (абсолютное), МПа | 0,12 |
| 2. Среда | вода, пар |
| 3. Габаритные размеры, мм | |
| Длина | 1500 |
| Ширина | 495 |
| Высота | 5950 |
| 4. Масса, кг | 296,3 |
