Description

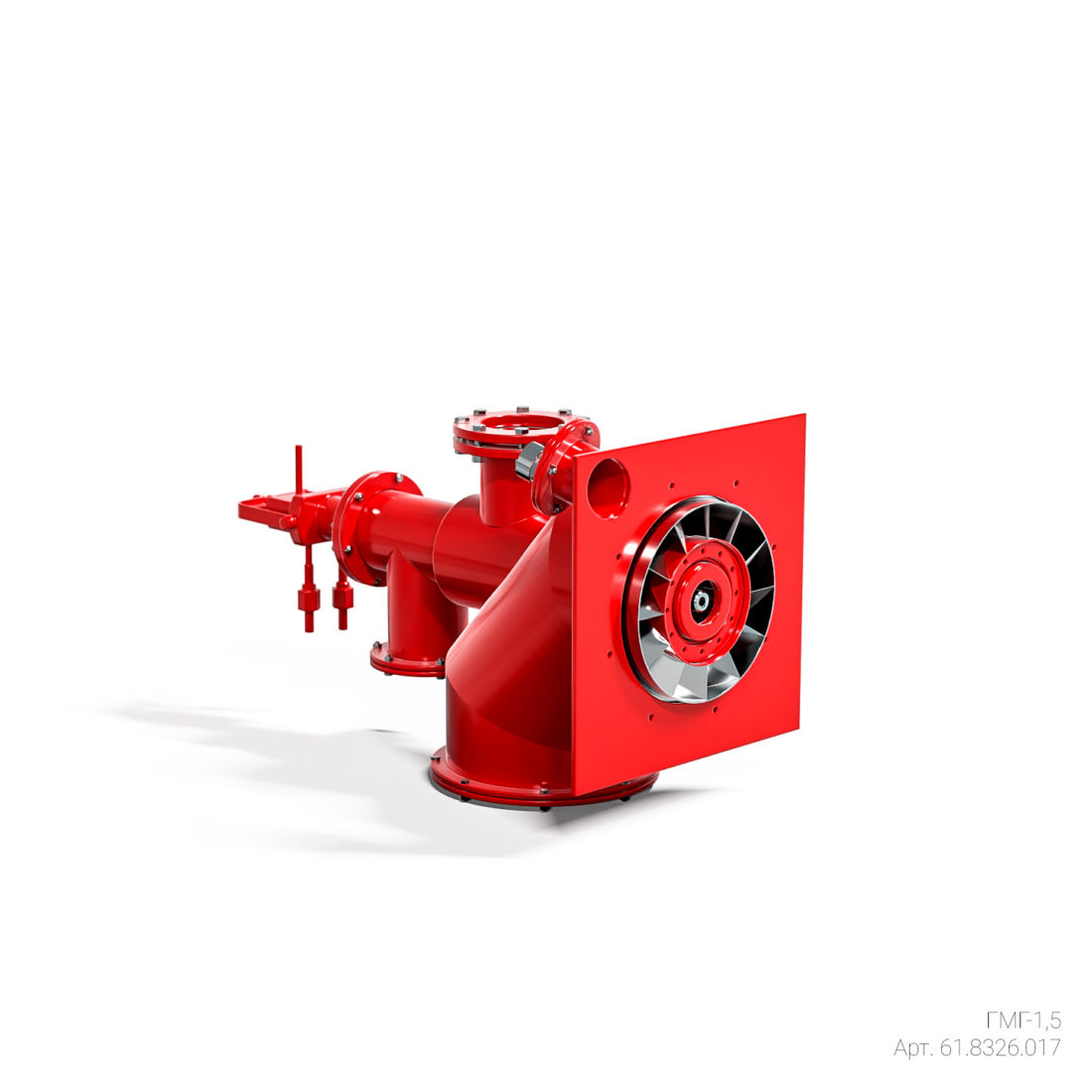

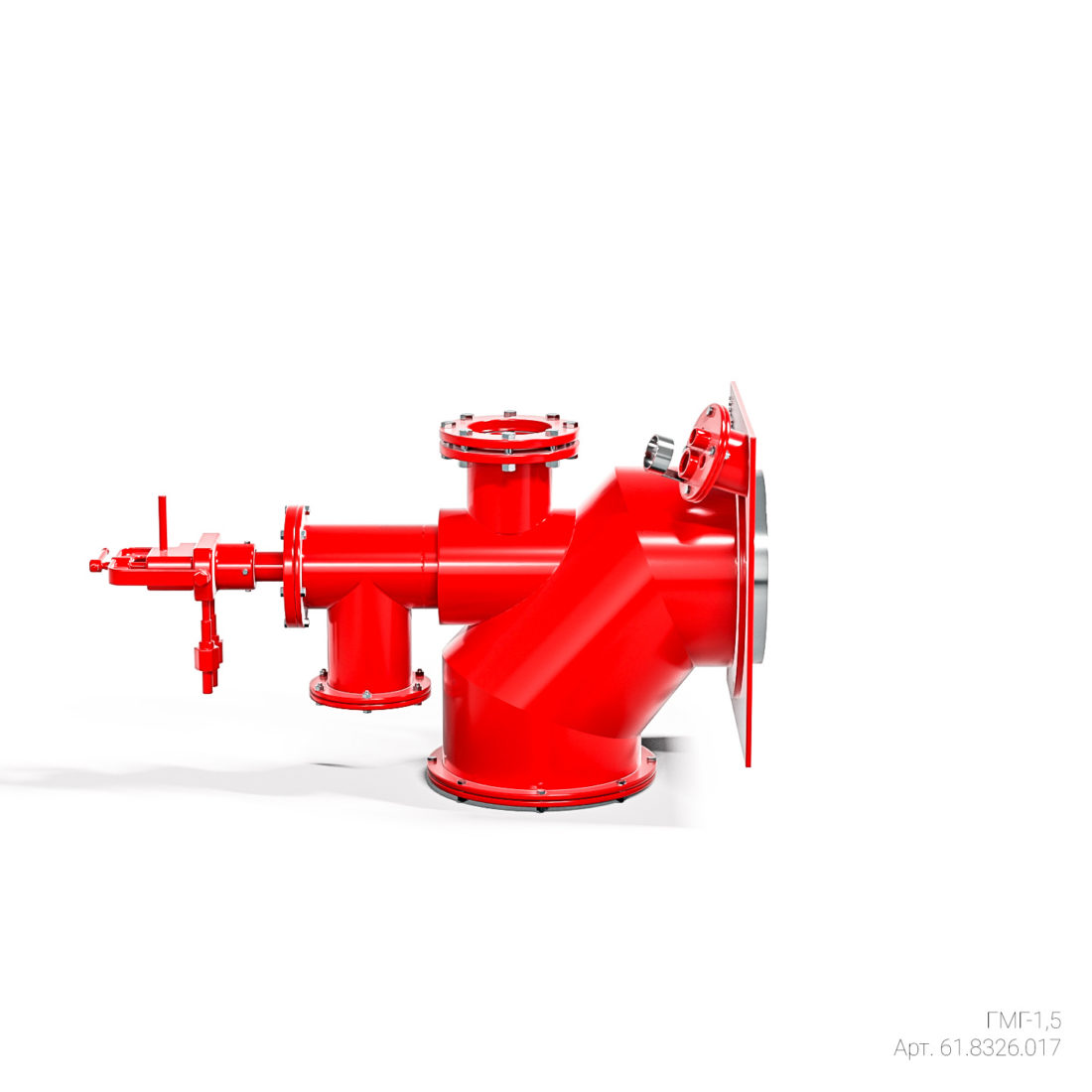

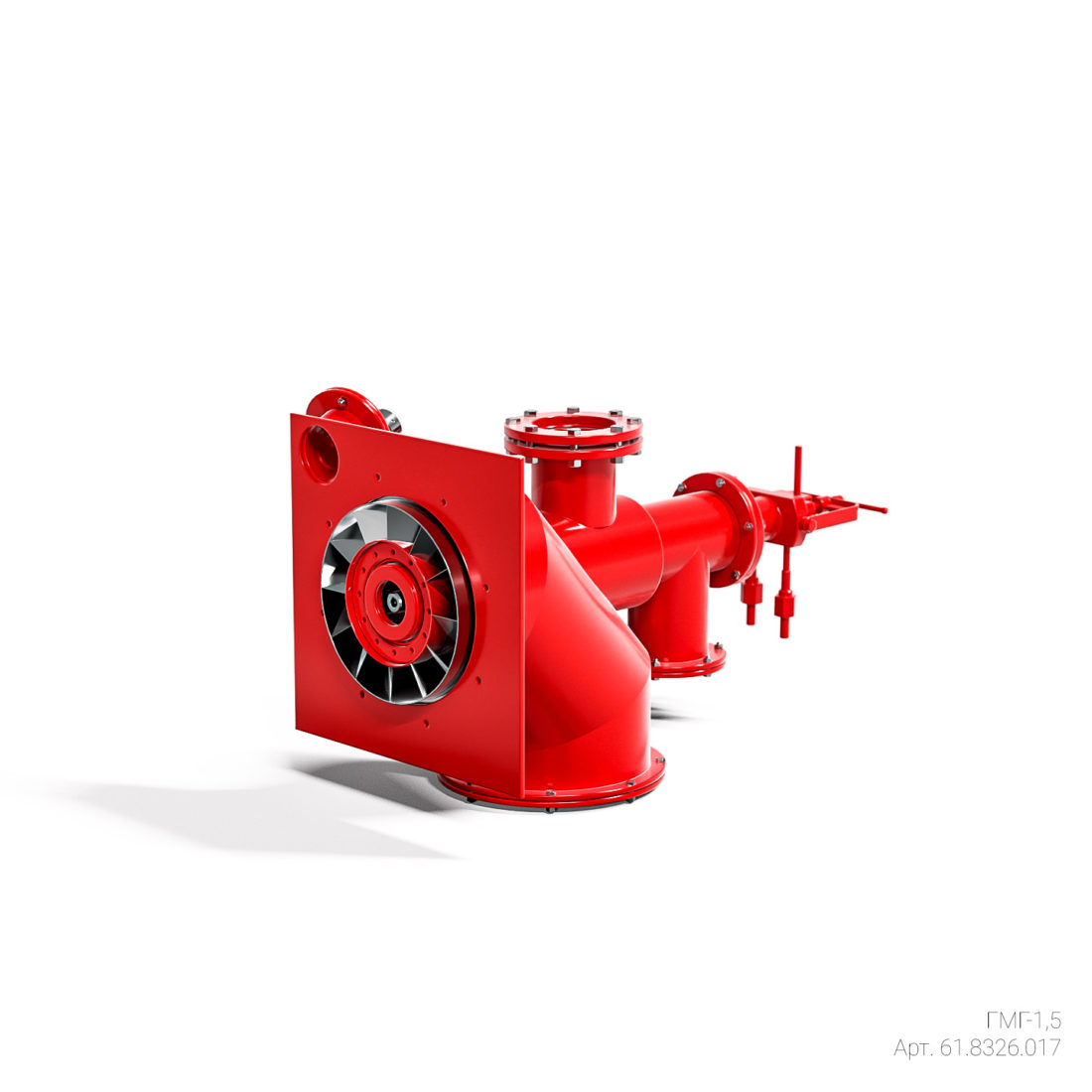

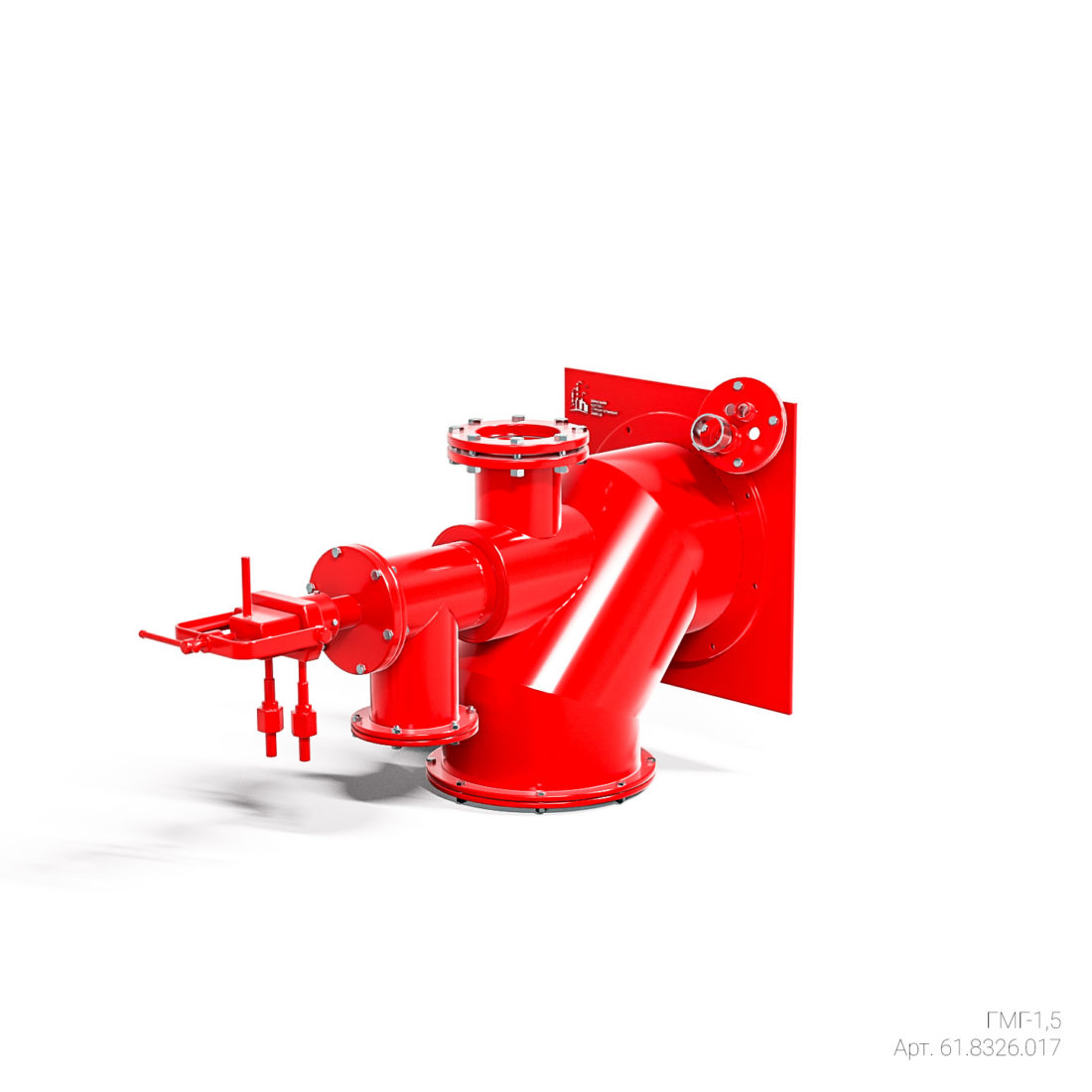

Газомазутная горелка серии ГМГ-1,5м/мс разработанная для установки на котлах типа ДКВр соответствующей тепловой мощности, является комбинированной и может раздельно работать как на природном газе, так и на мазуте. Одновременное сжигание двух видов топлива допускается только в момент перехода с одного топлива на другое. Отличие индекса в наименовании горелок «м» и «мс» свидетельствует о давлении газа перед горелкой; «м»-низкое давление газа; «мс»-среднее.
Данная горелка ГМГ-1,5м/мс изготавливается правого направления закрутки воздуха. Правое – по часовой стрелке по ходу движения воздуха. В маркировке горелки ГМГ-1,5м/мс имеется соответственное обозначение: «Пр».
В состав газовоздушной части горелки ГМГ-1,5м/мс входят двухзонное воздухонаправляющее устройство и газораспределительный насадок.

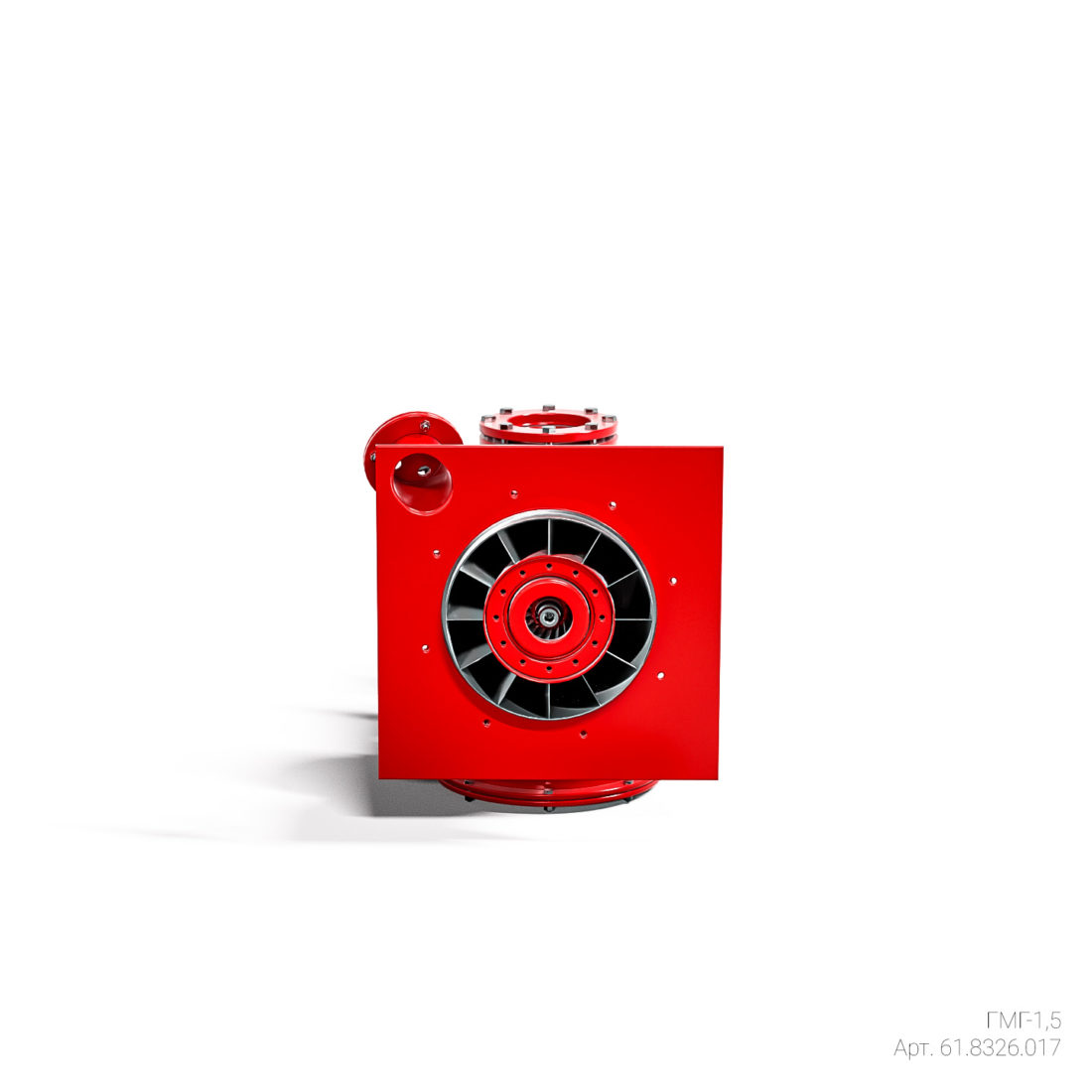

Зона первичного воздуха включает подводящую часть и лопаточный завихритель первичного воздуха, служащий для подвода части воздуха в виде закрученного потока к корню факела. Зона вторичного (основного) воздуха выполнена в виде сварного трубопровода с коленом под углом 90°, в котором расположен лопаточный завихритель вторичного воздуха.
Завихрители первичного и вторичного воздуха выполнены левого направления закрутки воздуха. При этом закрутка первичного и вторичного воздуха осуществляется в одну сторону.
Газораспределительный насадок имеет осевые и радиальные отверстия для подачи газа. Детали насадка с отверстиями выполнены из жаростойкой стали.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная тепловая мощность горелки, МВт | 1,57 |
| 2. Коэффициент рабочего регулирования, не менее | 4 |
| 3. Номинальное разрежение в камере горения (топке), Па | 20±20 |
| 4. Номинальное давление газа пред горелкой, кПа:
-ГМГ-м; -ГМГ-мс |
3,8±0,86 25±5 |
| 5. Номинальное давление мазута перед горелкой, МПа | 1,25±0,25 |
| 6. Номинальное давление распыливающего пара перед горелкой, МПа | 0,1 – 0,15 |
| 7. Номинальный расход:
-природного газа, м3/ч; -мазута, кг/ч |
160 139 |
| 8. Температура газа перед горелкой, °С | 0 – 30 |
| 9. Температура воздуха перед горелкой, °С | 0 – 30 |
| 10. Потери напора воздуха в горелке при номинальной тепловой мощности, Па, не более | 900 |
| 11. Минимальный коэффициент избытка воздуха в диапазоне тепловых мощностей горелки от 100% до 60% номинальной величины при сжигании жидкого топлива, не более | 1,2 |
| 12. Минимальный коэффициент избытка воздуха при номинальной тепловой мощности при работе на газе, не более | 1,15 |
| 13. Увеличение коэффициента избытка воздуха в диапазоне рабочего регулирования тепловой мощности, не более | 0,2 |
| 14. Потери тепла от химической неполноты сгорания в диапазоне рабочего регулирования, %, не более | 0,4 |
| 15. Длина факела при номинальной тепловой мощности, мм, не более | 1,6 |
| 16. Топливо | газ природный, мазут |
| 17. Масса, не более, кг | 70 |
– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
