Description
В целях повышения КПД отопительных и нагревательных систем целесообразно использование и применение газомазутных горелок серии ГМ (ГМП). Горелка ГМП-16 предназначена для применения на котле ДЕ-25-14ГМ.
Газомазутная горелка ГМП-16 для раздельного сжигания жидкого и газообразного топлива позволяет быстро переводить работу котла с одного вида топлива на другой. Главным при этом является обеспечение примерно равного качества сжигания и длины факела на обоих видах топлива (природном газе и мазуте).
Розжиг газомазутной горелки ГМП-16 осуществляется при помощи электроискры запально-защитным устройством (ЗЗУ).

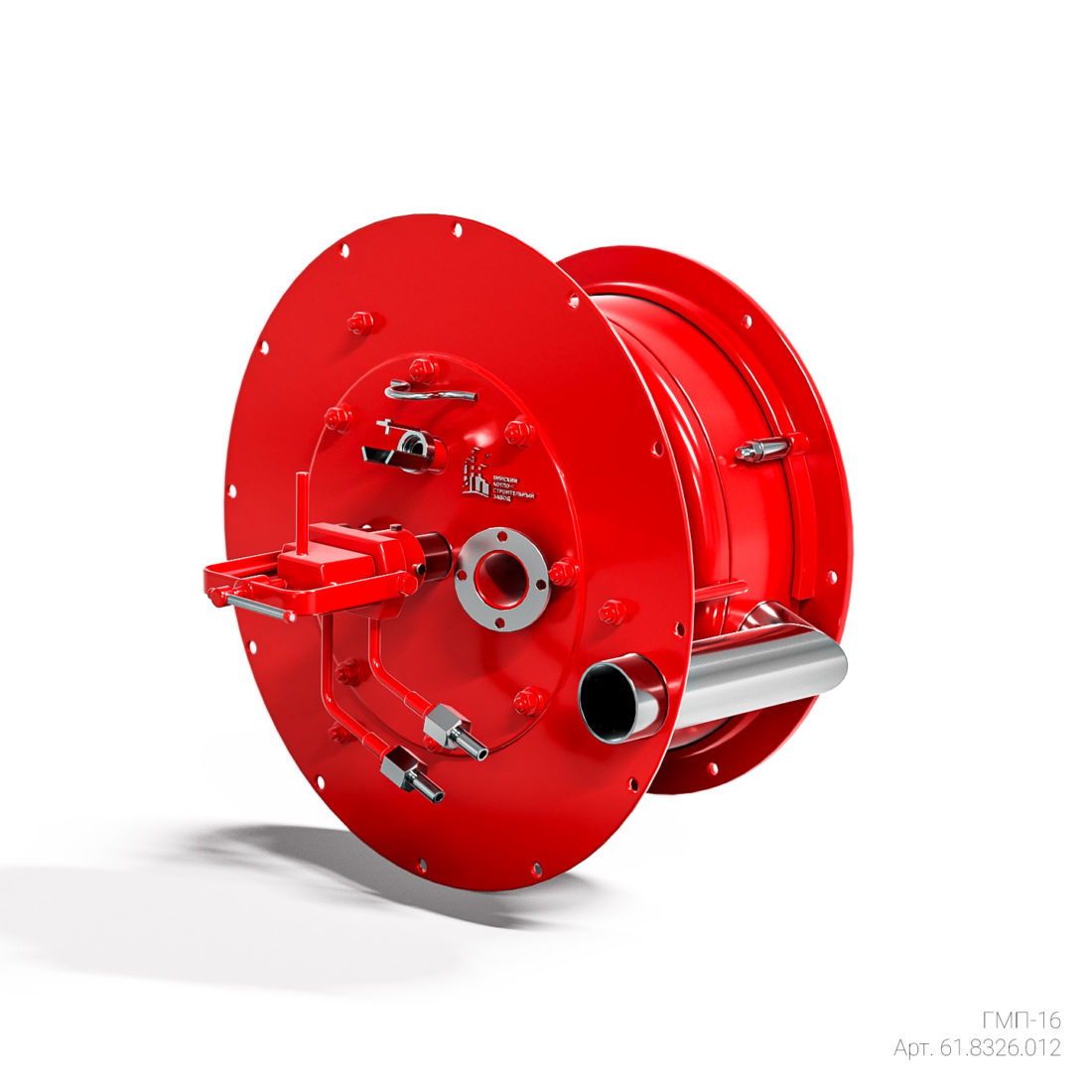

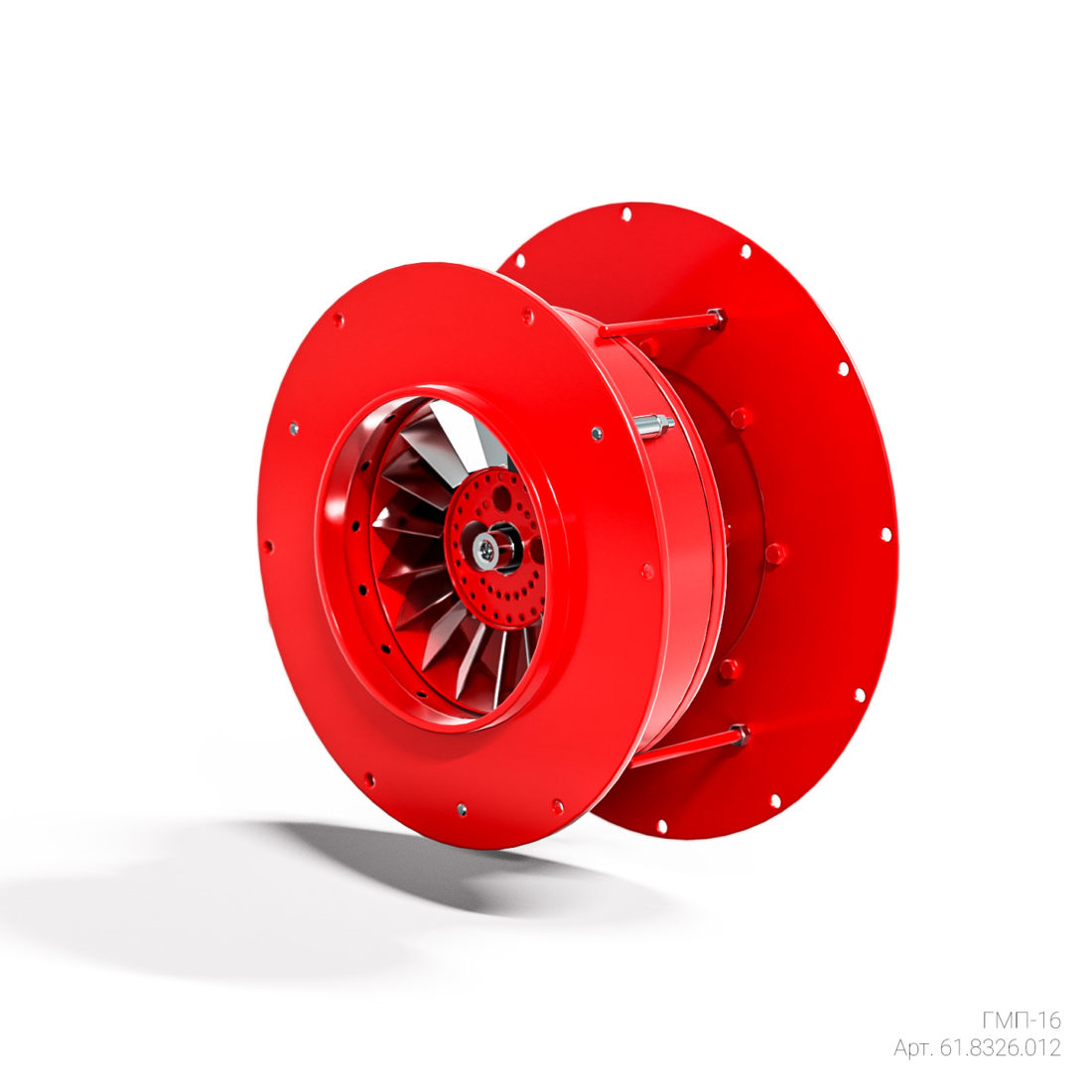

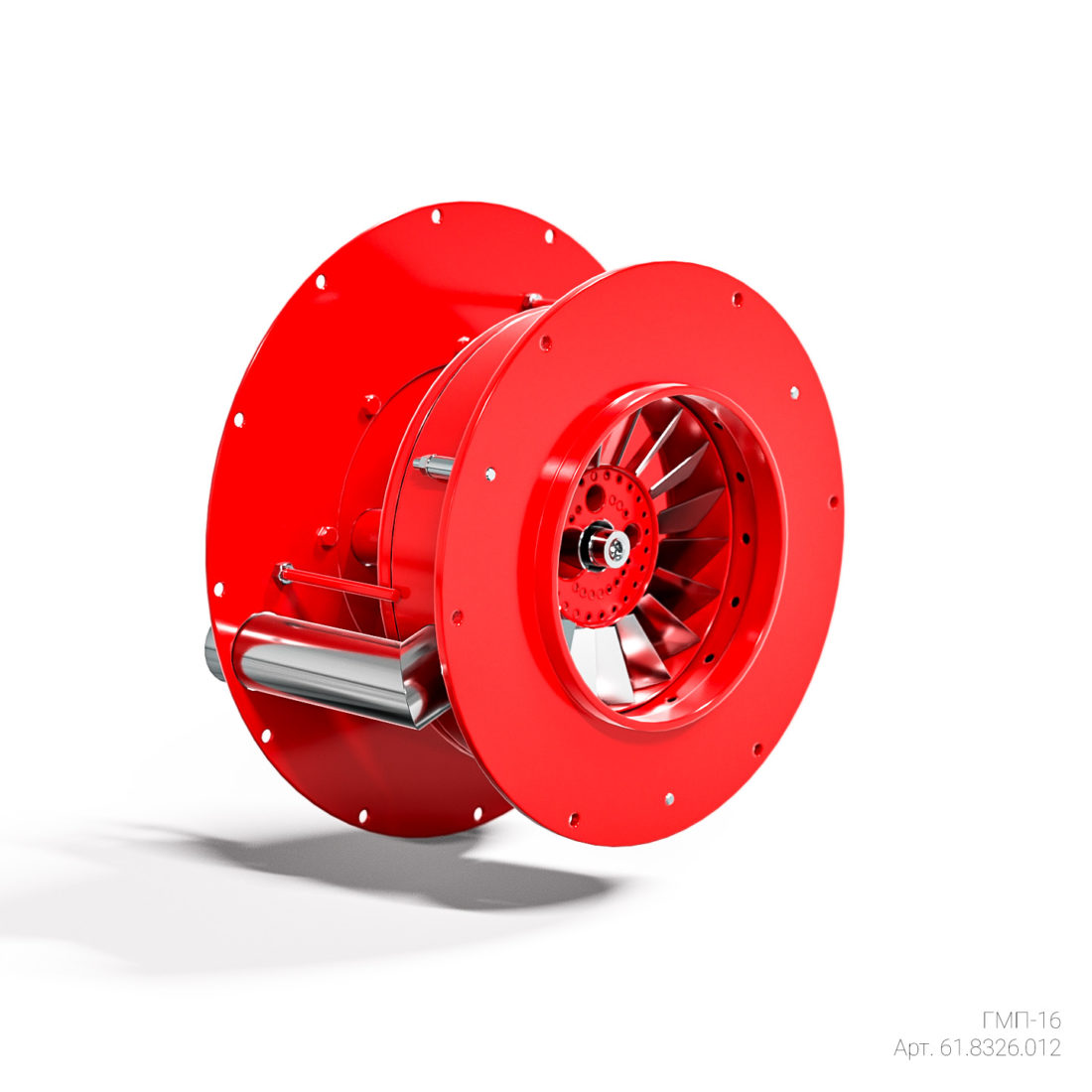

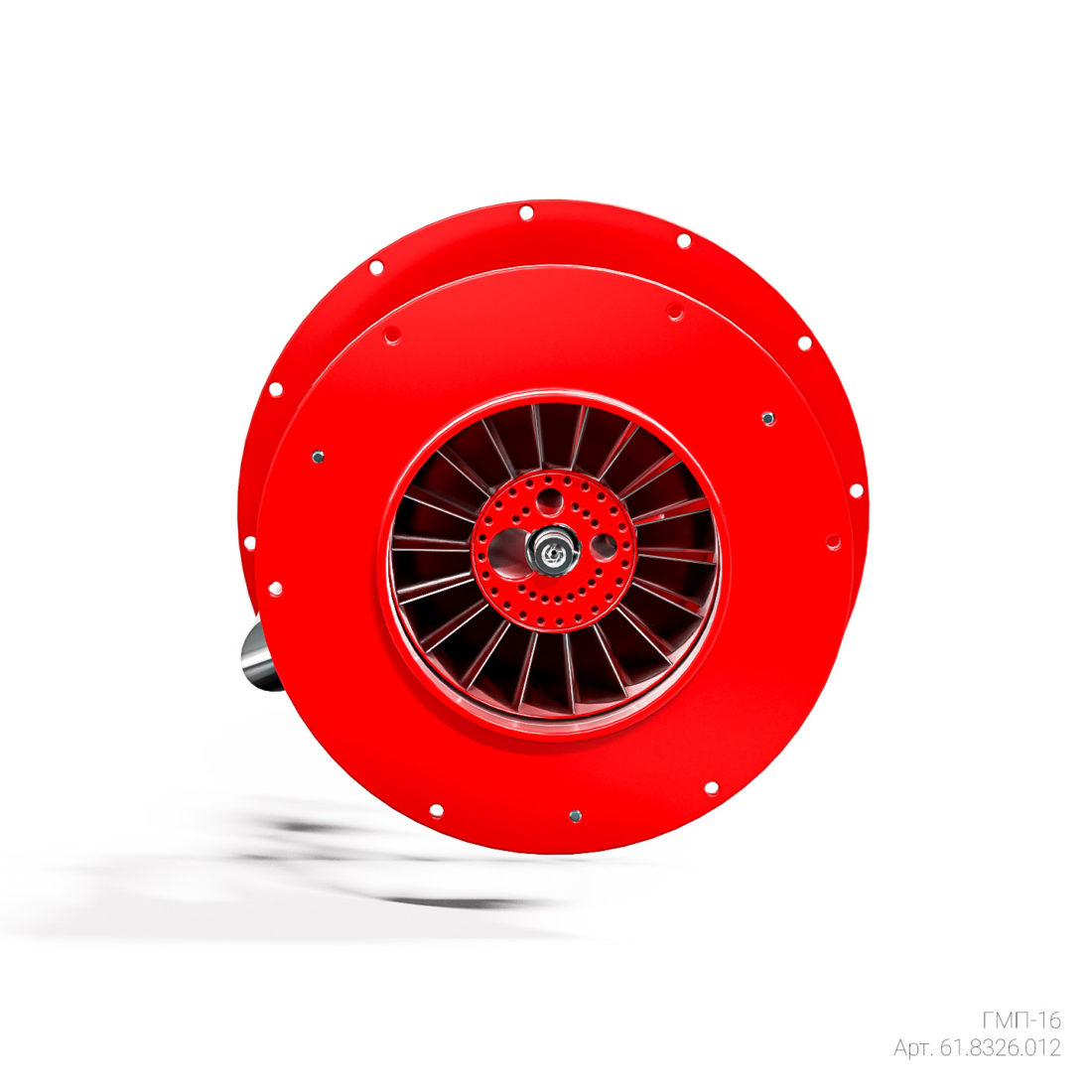

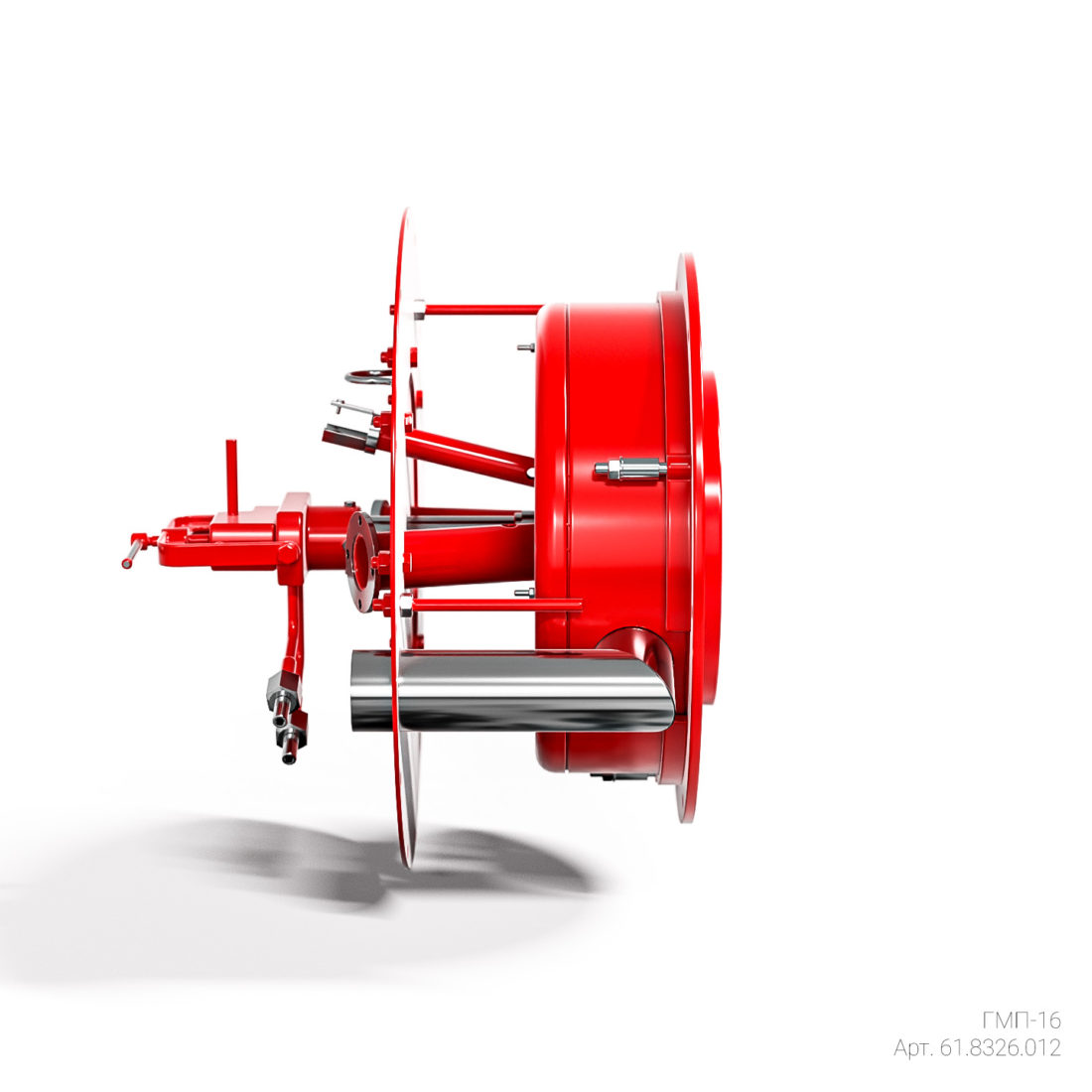

Основными узлами газомазутной горелки ГМП-16 являются: форсунка, газовая часть и воздухонаправляющее устройство.
Горелка ГМП-16, которая работает совместно с камерой двухступенчатого сжигания топлива, занимает особое место в ряду горелок типа ГМ (ГМП).
Газомазутная горелка ГМП-16 выпускается правого направления вращения воздуха. Правое – по часовой стрелке по ходу движения воздуха.
В состав горелки входит паромеханическая форсунка для распыливания жидкого топлива. Направление закрутки жидкого топлива противоположно направлению вращения воздуха.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная тепловая мощность горелки, МВт | 18,6 |
| 2. Коэффициент рабочего регулирования, не менее:
-газ; -мазут |
5 4 |
| 3. Номинальное разрежение в камере горения (топке), Па | 20±20 |
| 4. Номинальное давление газа пред горелкой, кПа: | 25±6 |
| 5. Номинальное давление мазута перед горелкой, МПа | 1,8±0,4 |
| 6. Номинальное давление распыливающего пара перед горелкой, МПа | 0,25 – 0,30 |
| 7. Номинальный расход:
-природного газа, м3/ч; -мазута, кг/ч |
1890 1652 |
| 8. Температура газа перед горелкой, °С | 0 – 40 |
| 9. Температура воздуха перед горелкой, °С | 0 – 40 |
| 10. Потери напора воздуха в горелке при номинальной тепловой мощности, Па, не более | 3500 |
| 11. Минимальный коэффициент избытка воздуха в диапазоне тепловых мощностей горелки от 100% до 60% номинальной величины при сжигании жидкого топлива, не более | 1,15 |
| 12. Минимальный коэффициент избытка воздуха при номинальной тепловой мощности при работе на газе, не более | 1,15 |
| 13. Увеличение коэффициента избытка воздуха в диапазоне рабочего регулирования тепловой мощности, не более | 0,2 |
| 14. Потери тепла от химической неполноты сгорания в диапазоне рабочего регулирования, %, не более | 0,4 |
| 15. Потери тепла от механической неполноты сгорания при сжигании мазута, %, не более | 0,5 |
| 16. Длина факела при номинальной тепловой мощности, мм, не более | 6,5 |
| 17. Топливо | газ природный, мазут |
| 18. Габаритные размеры, мм, не более | |
| Длина | 990 |
| Ширина | 885 |
| Высота | 885 |
| 19. Масса, не более, кг | 150 |
– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
