Description

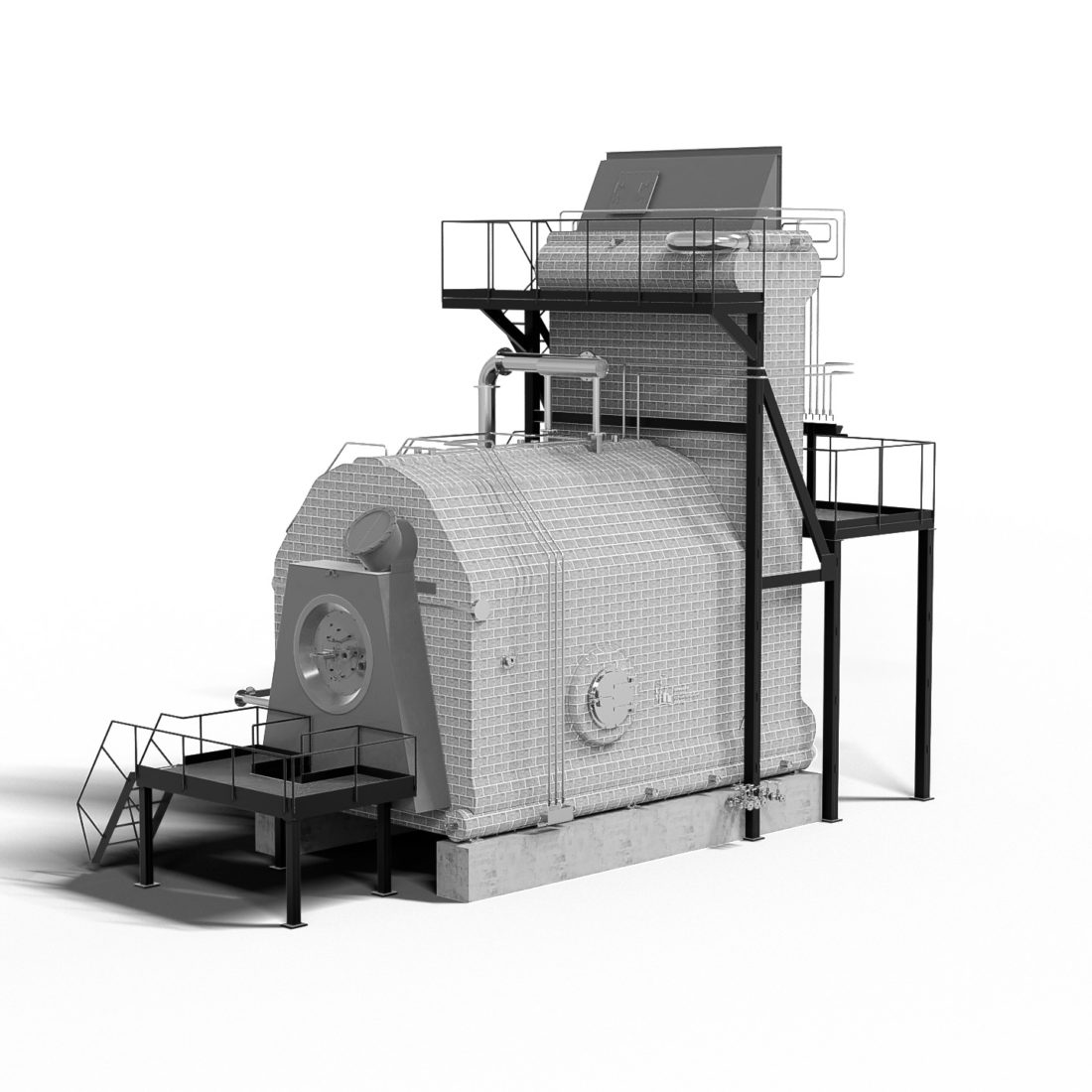

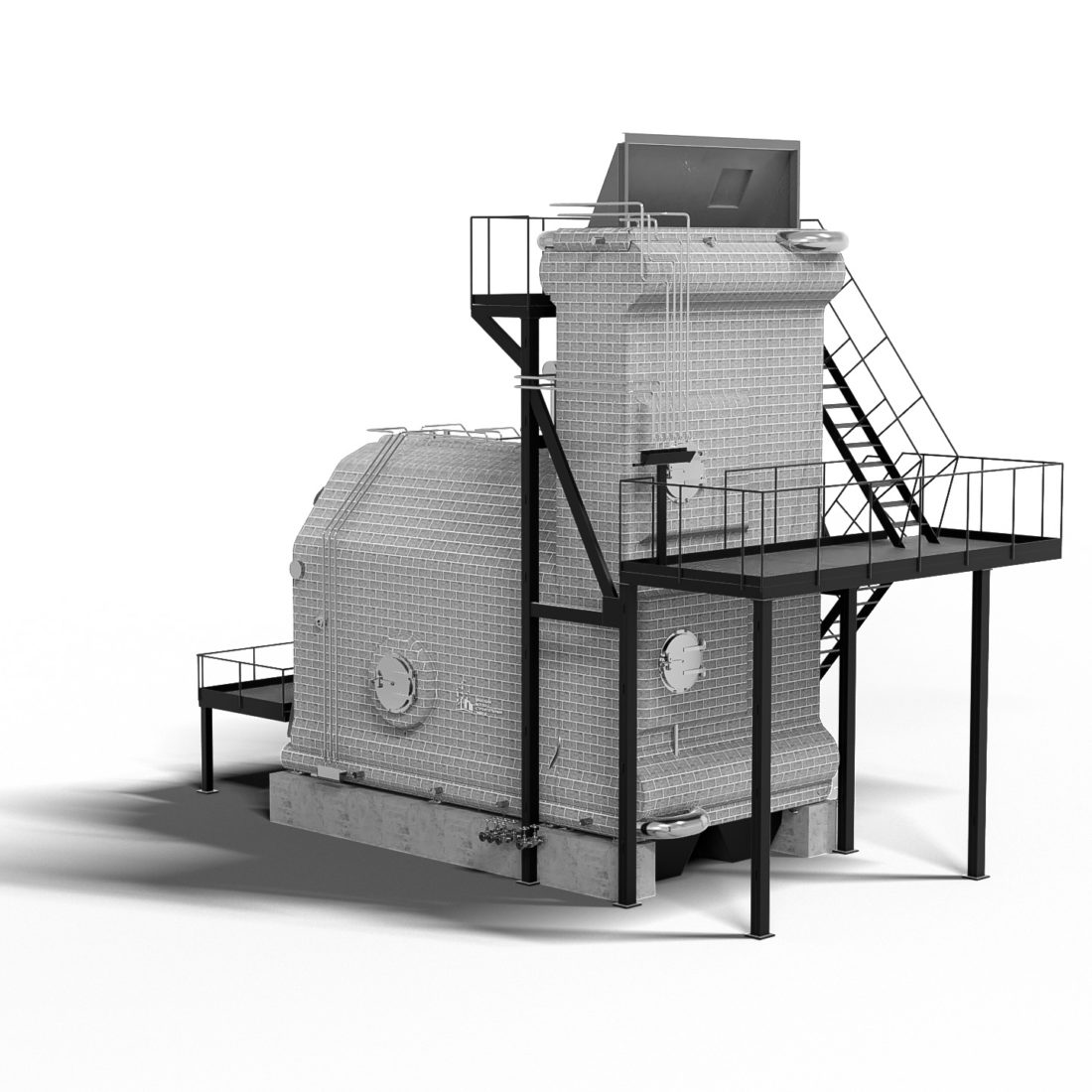

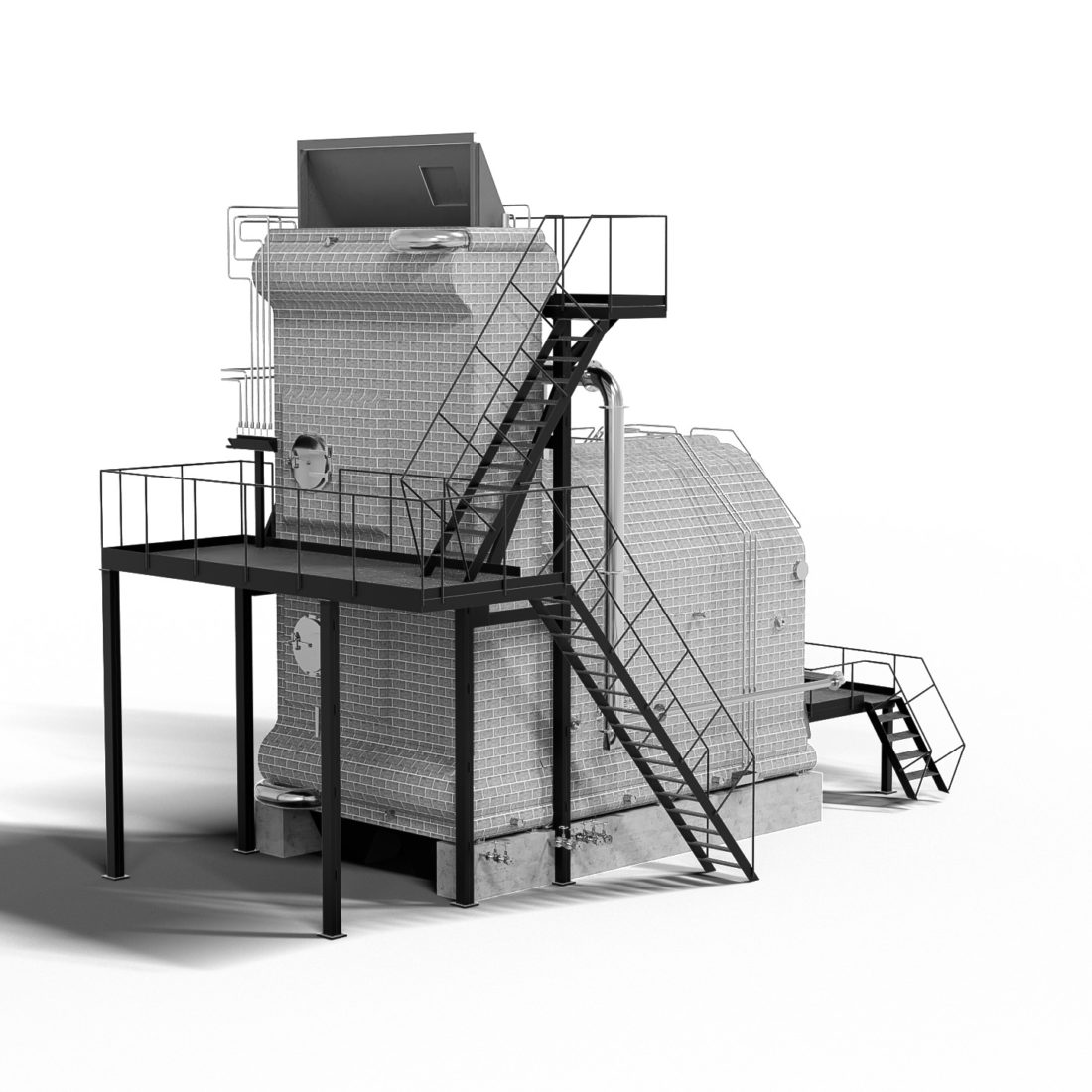

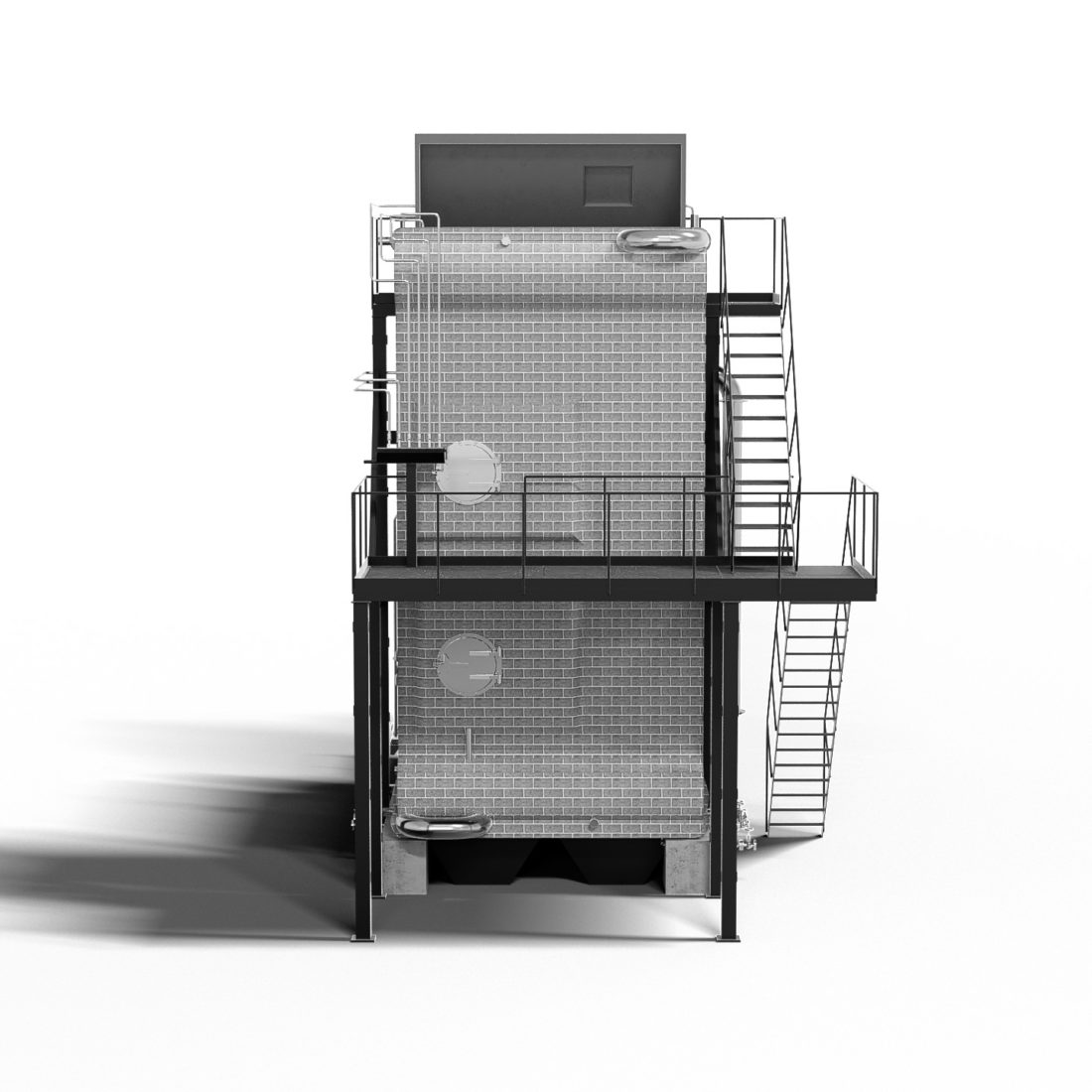

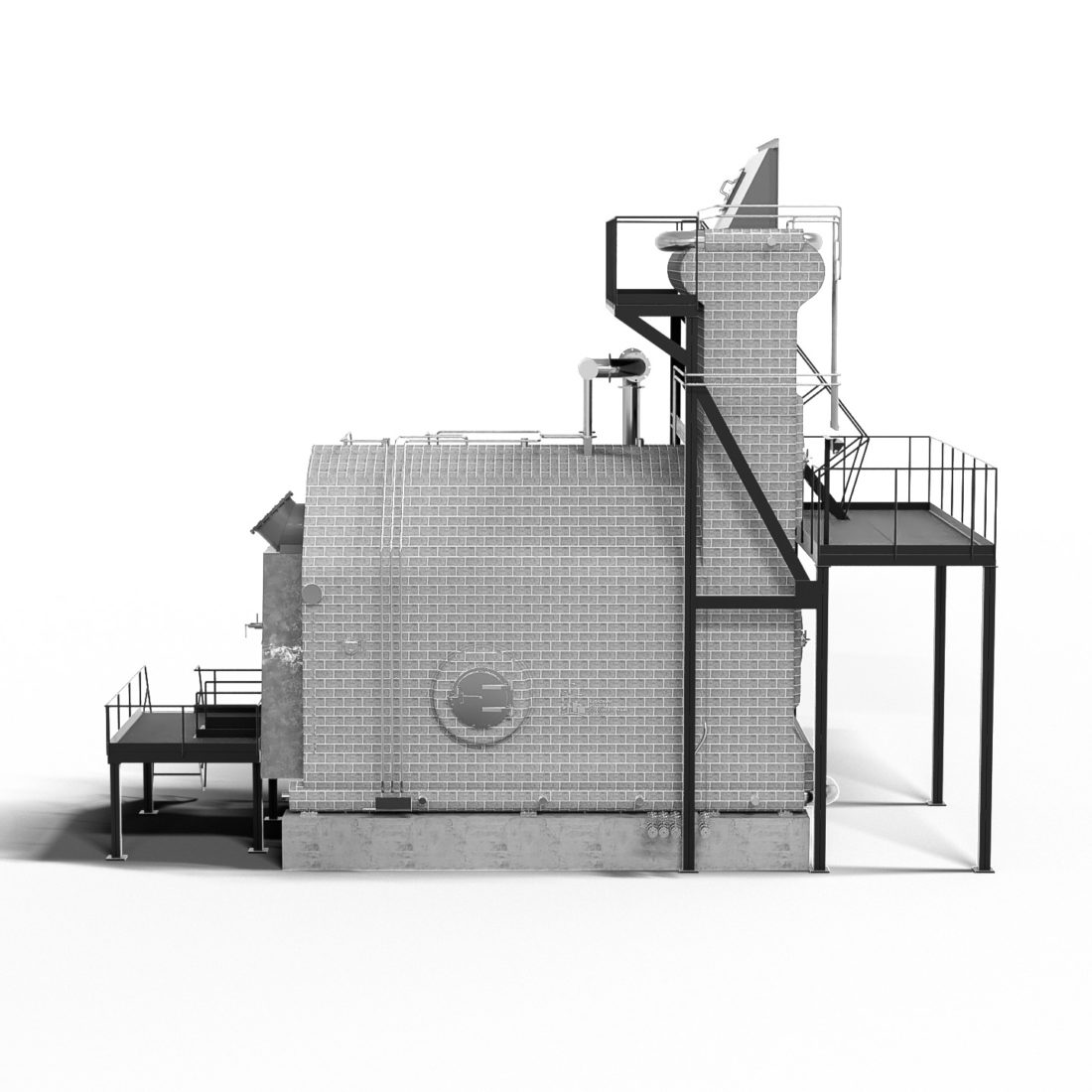

Котел КВ-ГМ-100-150 – водогрейный котел предназначен для получения горячей воды с температурой 150°С, используемой в системах отопления, вентиляции и горячего водоснабжения промышленного и бытового назначения, а также для технологических целей.
Топочная камера котла КВ-ГМ-100-150 экранирована трубами диаметром 60 мм со стенкой 3 мм с шагом S=64 мм, входящими в камеры диаметром 273 мм с толщиной стенки 10 мм.
Конвективная поверхность нагрева котла состоит из трех пакетов, расположенных в вертикальной полностью экранированной шахте, набирается из U-образных труб диаметром 28 мм и толщиной стенки 3 мм с шагом S1=64 мм и S2=40 мм.
Боковые стены конвективного газохода закрыты трубами диаметром 83 мм с толщиной стенки 3,5 мм с шагом S=128 мм и являются одновременно стояками конвективных полусекций.
С целью повышения газоплотности котла экранные трубы с внешней стороны обшиты стальным листом толщиной 2 мм.
Котел оборудуется тремя горелками типа РГМГ-20 (или аналогом), которые устанавливаются на воздушном коробе котла. Воздушный короб крепится на фронтовом экране к горизонтальным коллекторам. При работе на мазуте котел комплектуется вентилятором первичного воздуха.
Котел, работающий на мазуте, оборудуется устройством газоимпульсной очистки (ГИО) для удаления наружных отложений с труб конвективного нагрева. Газоимпульсная очистка основана на сжигании газовоздушной смеси в высокотурбулентном (взрывном) режиме с определенной частотой.
Фронтовой, промежуточный, задний экраны, а также боковые стены конвективного газохода опираются на портал. Нижние камеры указанных экранов имеют опоры. Опора, расположенная посередине нижней камеры промежуточного экрана, является неподвижной.
Котел имеет облегченную обмуровку и теплоизоляцию. Обмуровочные и изоляционные материалы в поставку не входят.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная теплопроизводительность, МВт (Гкал/ч) | 116,3 (100,0) |
| 2. Топливо | Газ/Мазут |
| 3. Расход расчетного топлива, нм3/ч (кг/ч) | 12520 (11500) |
| 4. Расход воды, основной/пиковый режим, т/ч | 1235/2460 |
| 5. Расчетное (избыточное) давление воды на входе в котел, МПа (кгс/см2) | 2,5 (25,0) |
| 6. Диапазон регулирования теплопроизводительности, % | 20…100 |
| 7. Температура воды на входе в котел, основной/пиковый режим, °С | 70/110 |
| 8. Температура воды на выходе, °С | 150 |
| 9. К.П.Д., не менее, % | 93,2/91,8 |
| 10. Удельный выброс NOx, не более, при α =1,4, мг/м3 | 300/380 |
| 11. Температура ограждающих поверхностей котла, не более, °С | 55 |
| 12. Гидравлическое сопротивление котла, не более, МПа | 0,25 |
| 13. Уровень звука в контрольных точках, не более, дБА | 80 |
| 14. Масса котла расчетная, кг | 135000 |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
