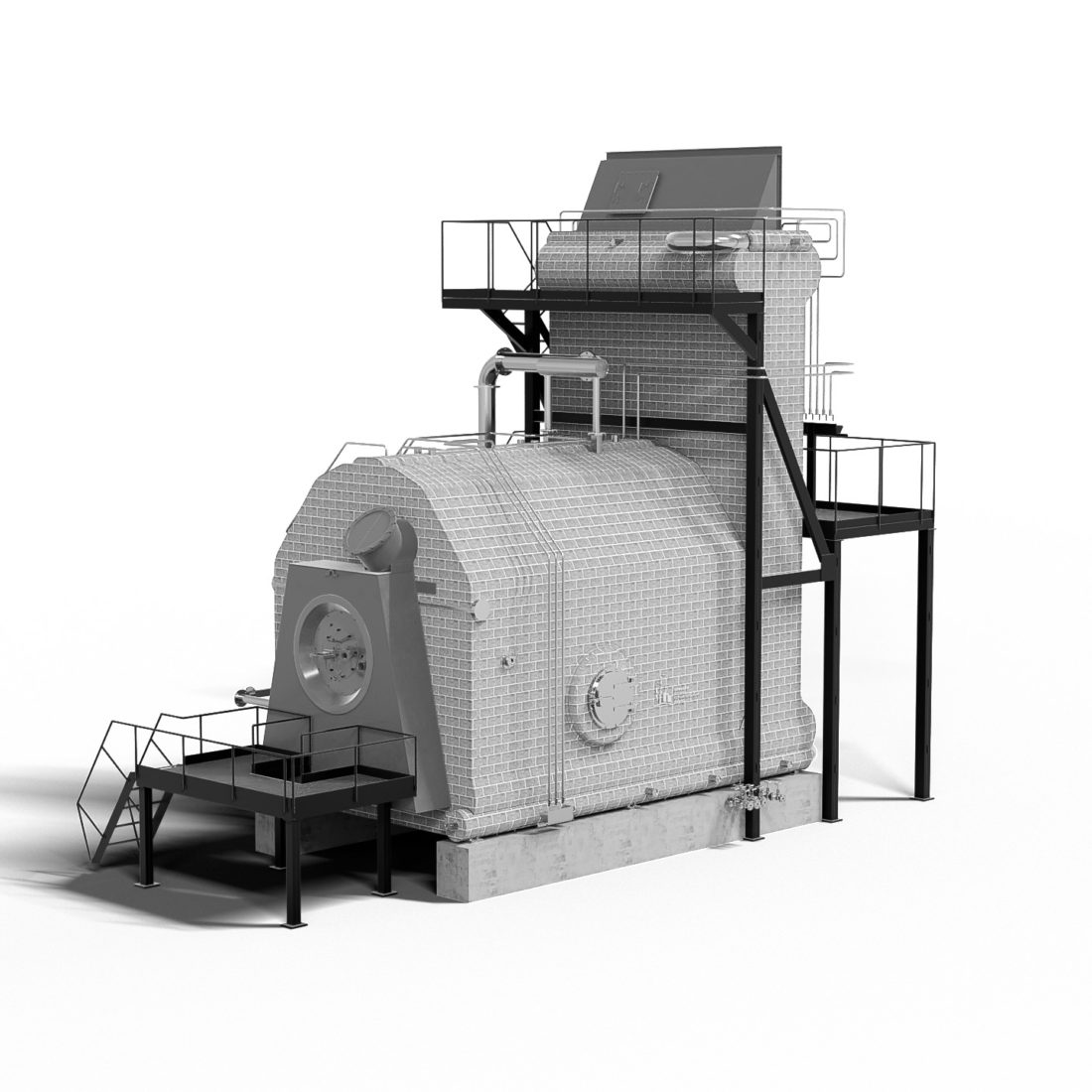

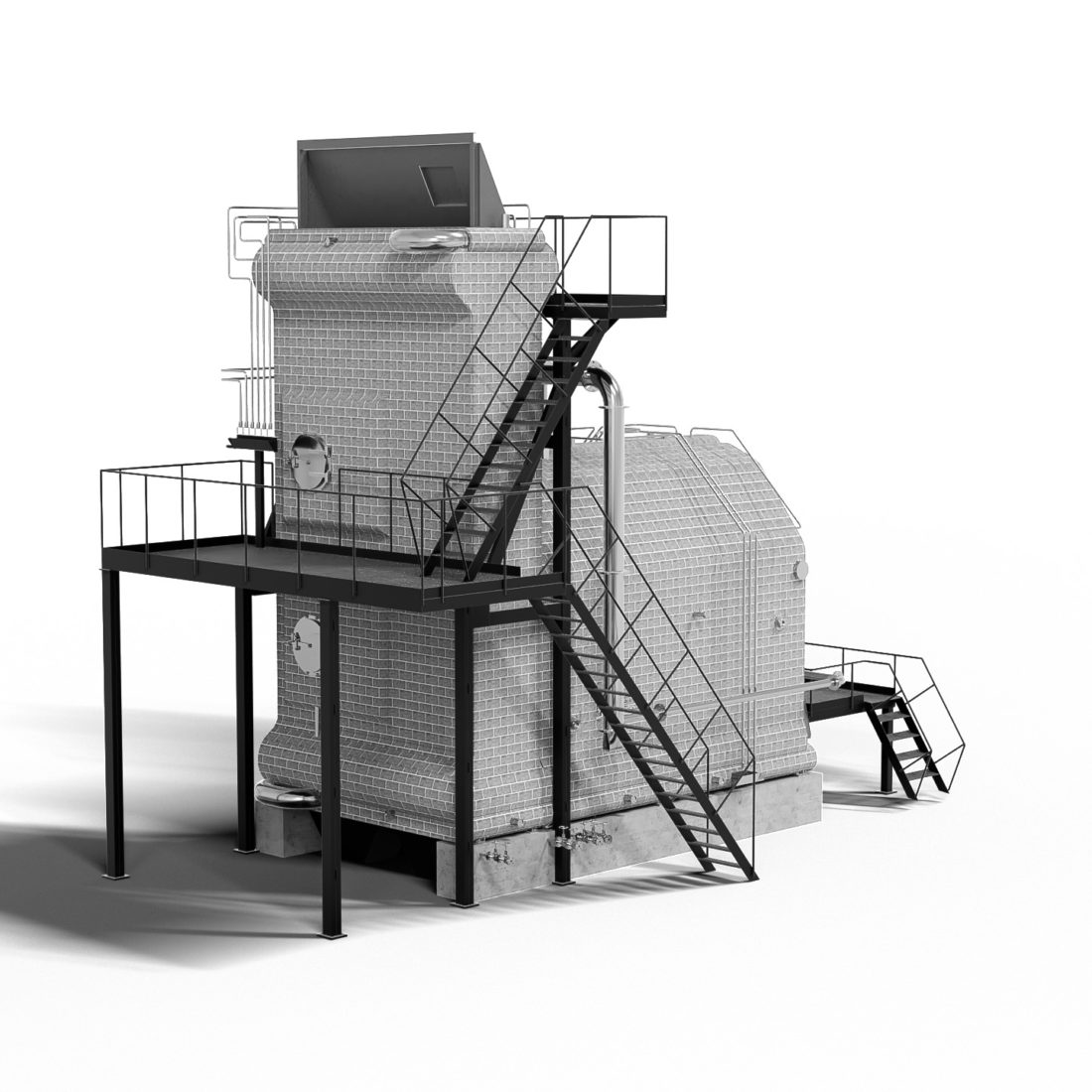

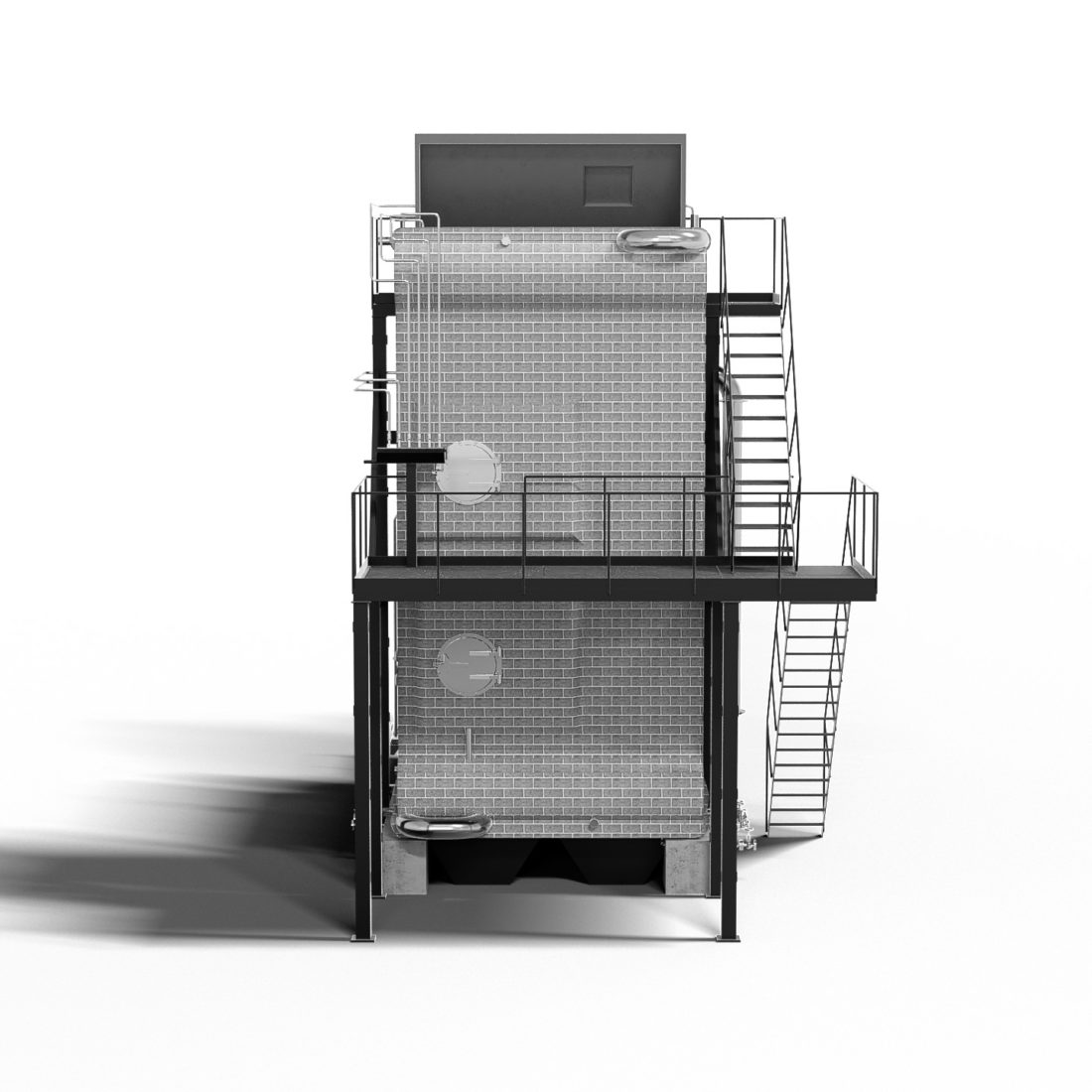

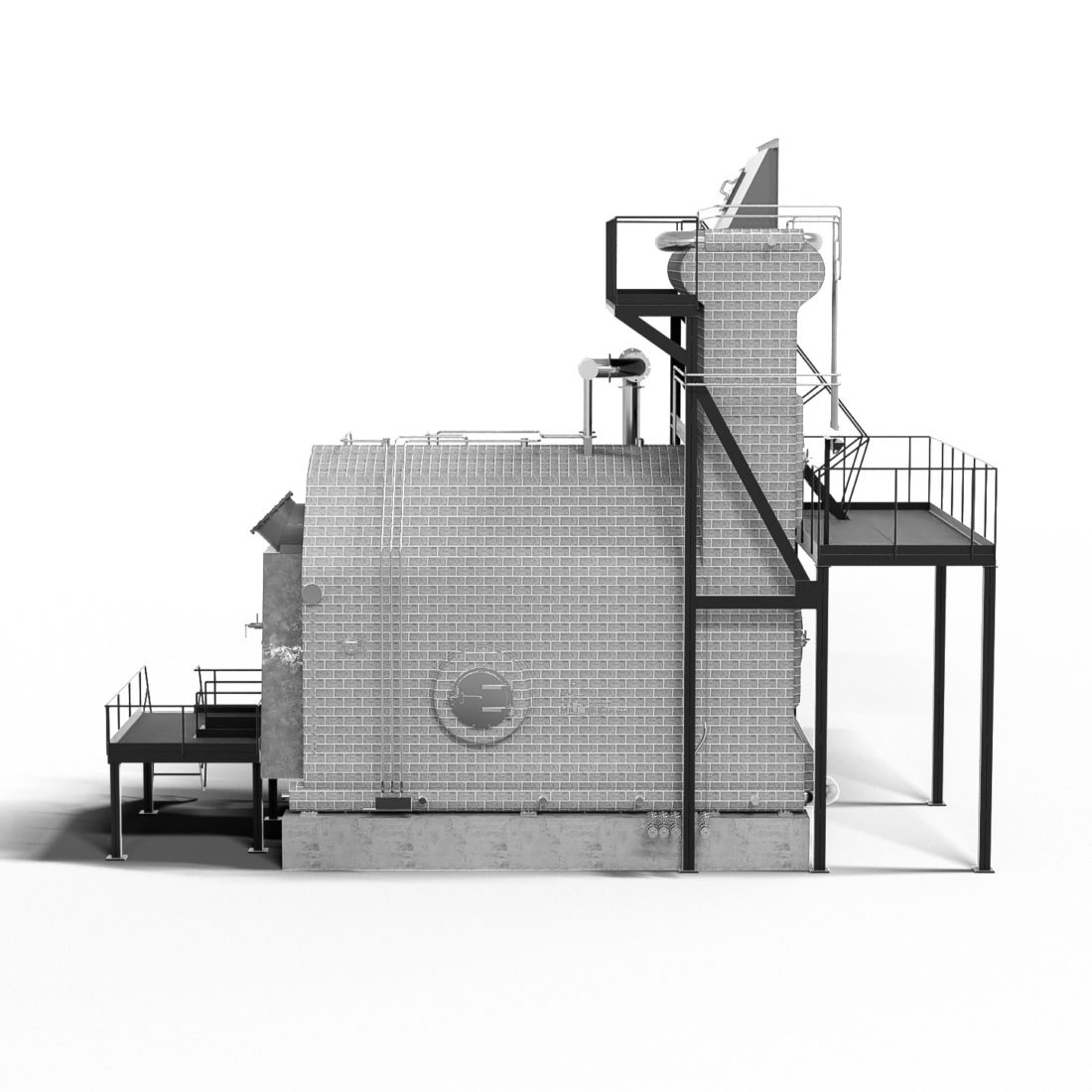

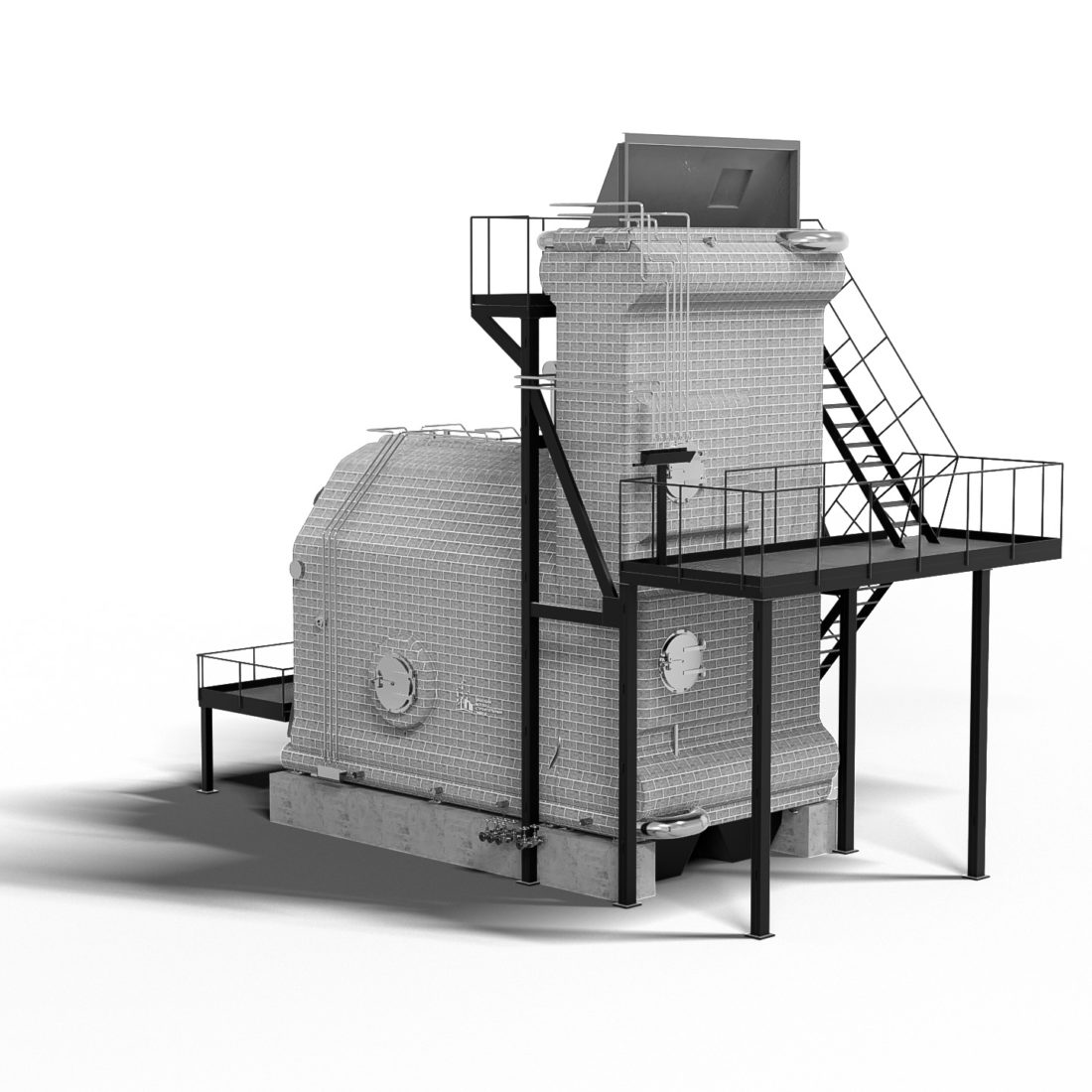

Котел водогрейный КВ-ГМ-50-150 (КВ-ГМ-58,2-150)

Арт. 47.8009.080

Предварительный заказ изделия

Стоимость изделия от:

В наличии

Номинальная производительность 58,2 МВт с температурой воды на выходе из котла до 150 °С

Дополнительная комплектация изделия:

Автоматика: Вариант 1 (арт. 47.9941.001), Вариант 2 (арт. 47.9942.001), Вариант 3 (арт. 47.9943.001), Вариант 4 (арт. 47.9944.001)

SKU: 47.8009.080 Category: Серия КВ-ГМ

Description

Котел КВ-ГМ-50-150 – водогрейный котел предназначен для получения горячей воды с температурой 150°С, используемой в системах отопления, вентиляции и горячего водоснабжения промышленного и бытового назначения, а также для технологических целей.

Топочная камера котла КВ-ГМ-50-150 экранирована трубами диаметром 60 мм со стенкой 3 мм с шагом S=64 мм, входящими в камеры диаметром 273 мм с толщиной стенки 10 мм.

Конвективная поверхность нагрева котла состоит из трех пакетов, расположенных в вертикальной полностью экранированной шахте, набирается из U-образных труб диаметром 28 мм и толщиной стенки 3 мм с шагом S1=64 мм и S2=40 мм.

Боковые стены конвективного газохода закрыты трубами диаметром 83 мм с толщиной стенки 3,5 мм с шагом S=128 мм и являются одновременно стояками конвективных полусекций.

С целью повышения газоплотности котла экранные трубы с внешней стороны обшиты стальным листом толщиной 2 мм.

Котел оборудуется двумя горелками типа РГМГ-20 (или аналогом), которые устанавливаются на воздушном коробе котла. Воздушный короб крепится на фронтовом экране к горизонтальным коллекторам. При работе на мазуте котел комплектуется вентилятором первичного воздуха.

Котел, работающий на мазуте, оборудуется устройством газоимпульсной очистки (ГИО) для удаления наружных отложений с труб конвективного нагрева. Газоимпульсная очистка основана на сжигании газовоздушной смеси в высокотурбулентном (взрывном) режиме с определенной частотой.

Фронтовой, промежуточный, задний экраны, а также боковые стены конвективного газохода опираются на портал. Нижние камеры указанных экранов имеют опоры. Опора, расположенная посередине нижней камеры промежуточного экрана, является неподвижной.

Котел имеет облегченную обмуровку и теплоизоляцию. Обмуровочные и изоляционные материалы в поставку не входят.

Наименование параметра	Нормируемое значение
1. Номинальная теплопроизводительность, МВт (Гкал/ч)	35,0 (30,0)
2. Топливо	Газ/Мазут
3. Расход расчетного топлива, нм³/ч (кг/ч)	3870 (3680)
4. Расход воды, т/ч	370
5. Расчетное (избыточное) давление воды на входе в котел, МПа (кгс/см²)	2,5 (25,0)
6. Диапазон регулирования теплопроизводительности, %	20…100
7. Температура воды на входе в котел, °С	70
8. Температура воды на выходе, °С	150
9. К.П.Д., не менее, %	91,8/90,4
10. Аэродинамическое сопротивление котла, не более, Па	637/657
11. Удельный выброс СО, мг/м³	0
12. Содержание NO_x, не более, при α =1,4, кг/ГДж	0,02/0,05
13. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С	185/250
14. Температура ограждающих поверхностей котла, не более, °С	55
15. Гидравлическое сопротивление котла, не более, МПа	0,25
16. Уровень звука в контрольных точках, не более, дБА	80
17. Масса котла расчетная, кг	66180

Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.

Гарантийный срок эксплуатации котла:

– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;

– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
