Стоимость изделия от:
Дополнительная комплектация изделия:
Вентилятор: ВД-2,8-3000 (арт. 64.8048.007);
Дымосос: ДН-6,3-1500 (арт. 63.8046.046, арт. 63.8046.046-01);
Топочное устройство: ТШПм-1,5М (арт. 62.8095.008);
Золоуловитель: ЗУ 1-2 (арт. 71.8312.020-01);
Автоматика: Вариант 1 (арт. 44.9512.001), Вариант 2 (арт. 44.9512.002), Вариант 3 (арт. 44.9512.003), Вариант 4 (арт. 44.9512.004), Вариант 5 (арт. 44.9512.005), Вариант 6 (арт. 44.9512.006), Вариант 7 (арт. 44.9512.007), Вариант 8 (арт. 44.9512.008)
Description
Котел КВм-1,2 – водогрейный твердотопливный котел мощностью 1,2 МВт (1200 КВт) предназначен для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды.
Котел широко применяется для отопления и горячего водоснабжения цехов, ангаров, складов, административных зданий, автосервисов, гаражей, станций СТО, школ, садиков, клубов, магазинов, больниц, санаториев, теплиц, птицефабрик, фермерских хозяйств и подобных производственных помещений. Устанавливается в механизированных котельных с механическими топками ТШПм-1,5 и системами топливоподачи и шлакоудаления.
Котел КВм-1,2 с ТШПм выполнен двухблочным – блок котла и топка ТШПм – механическая топка с шурующей планкой.

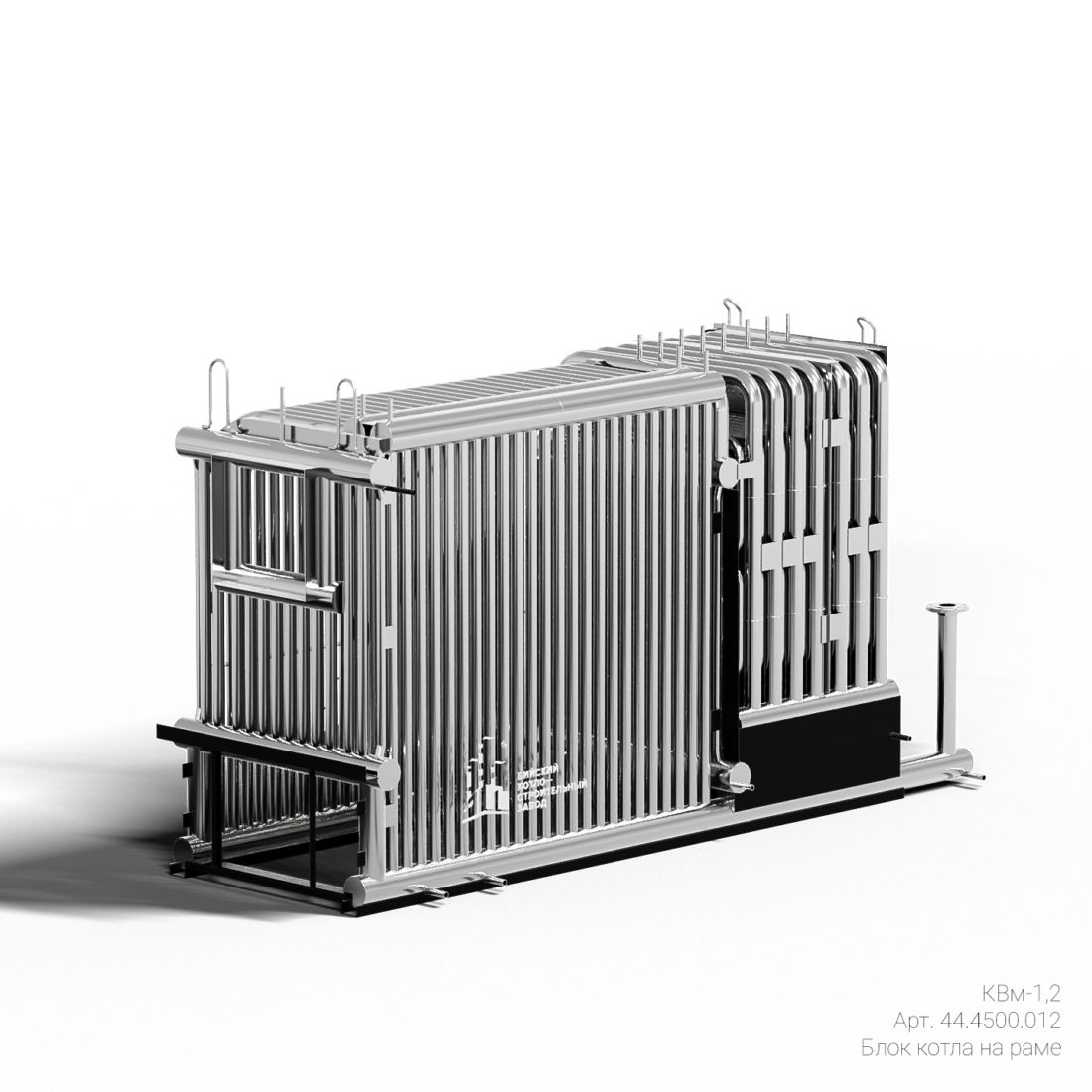

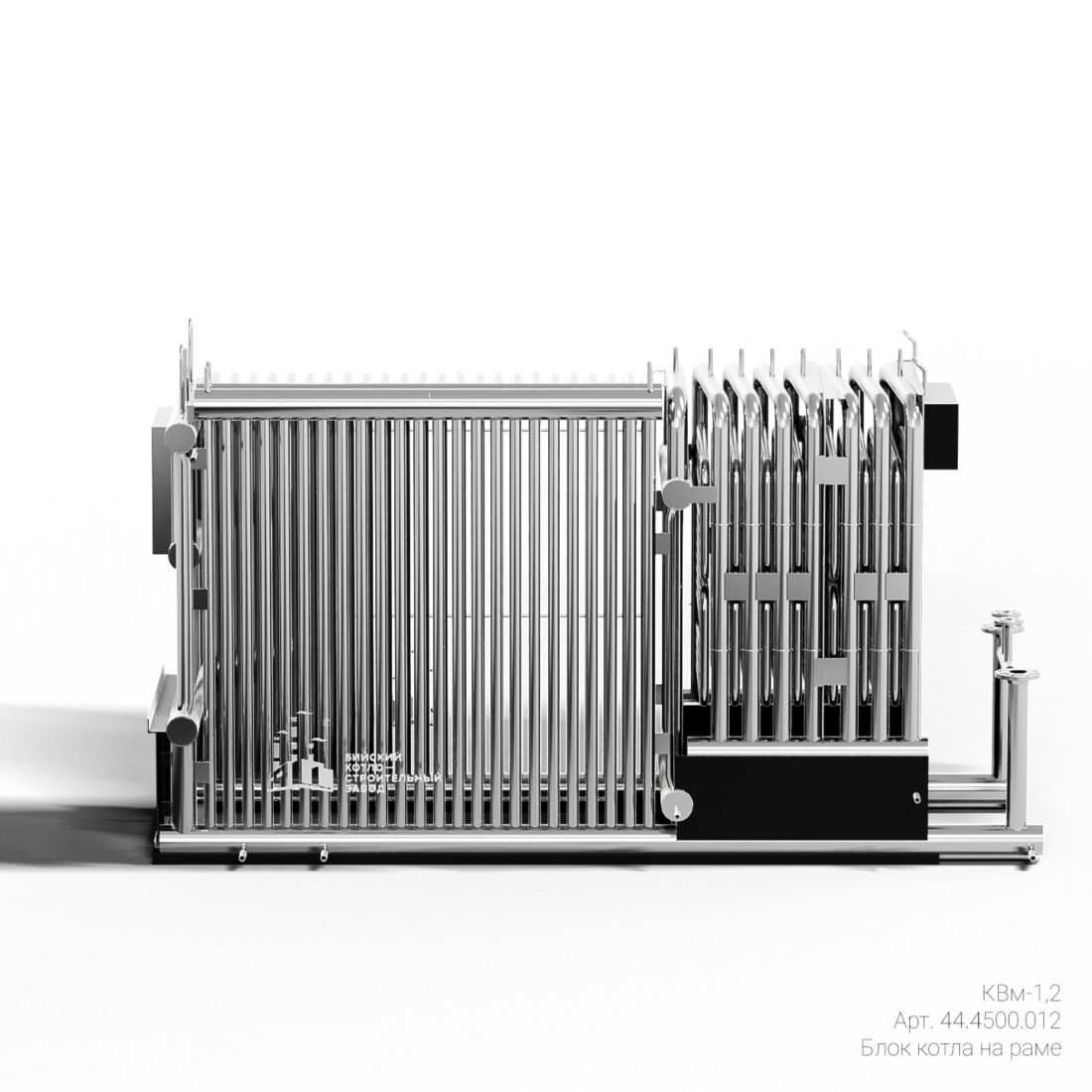

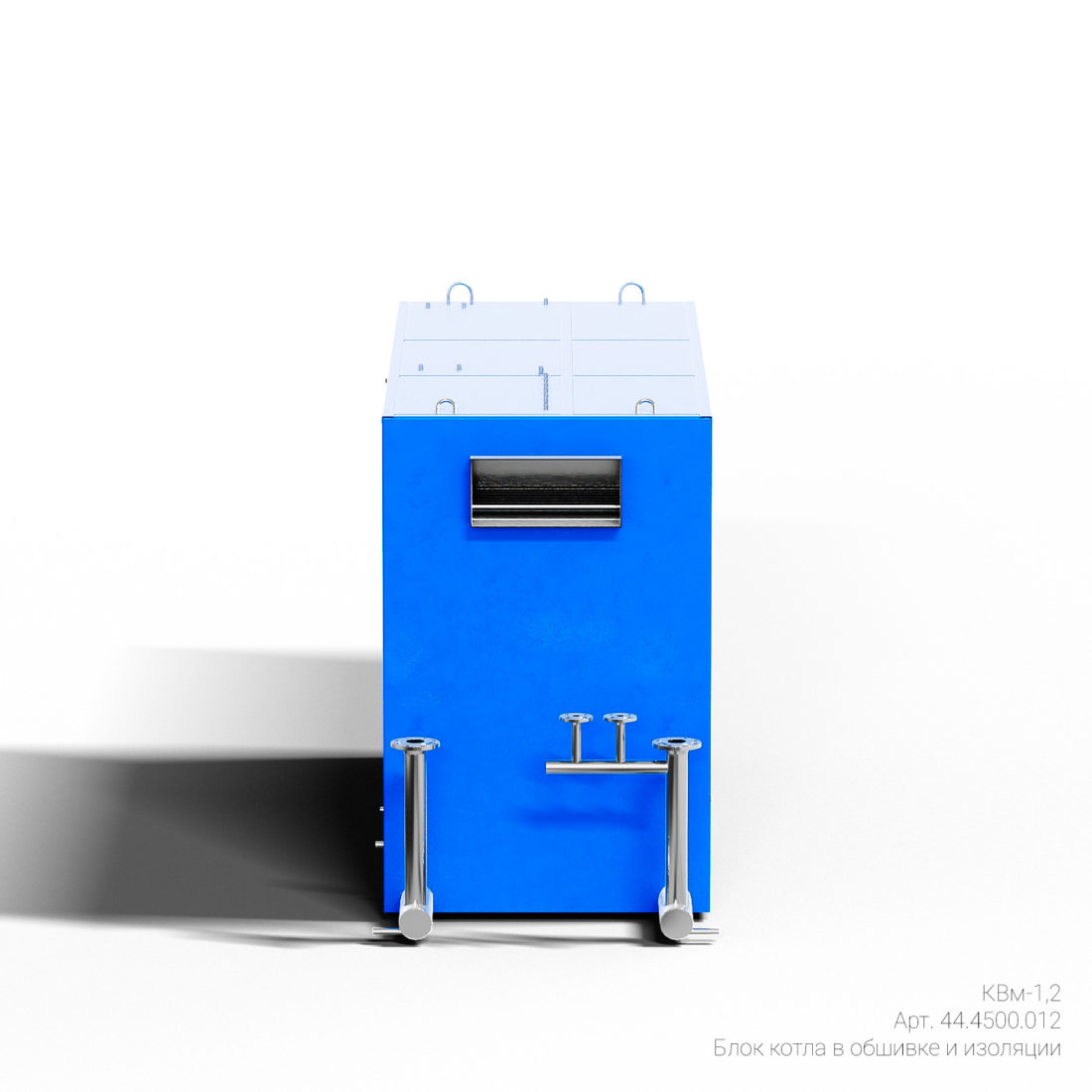

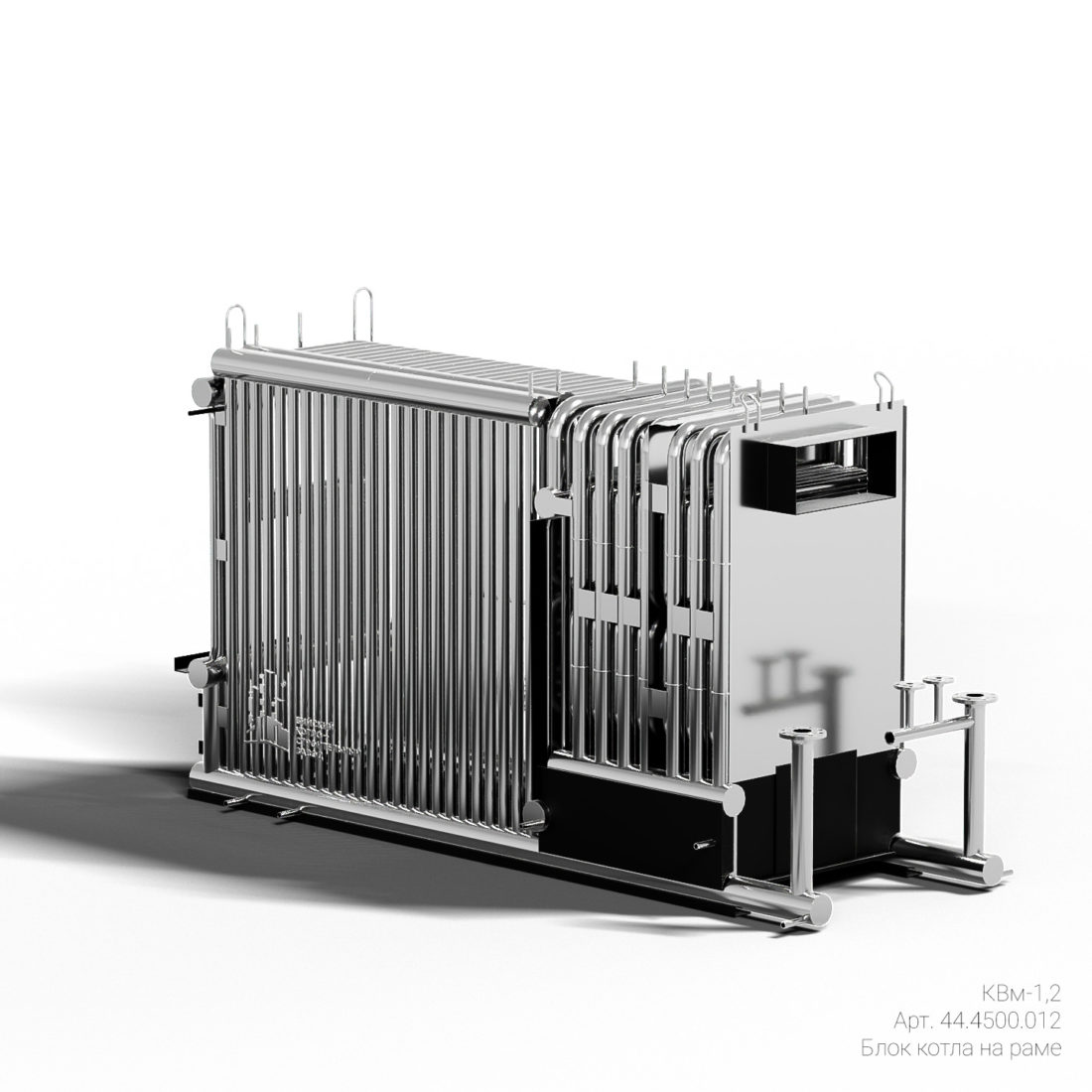

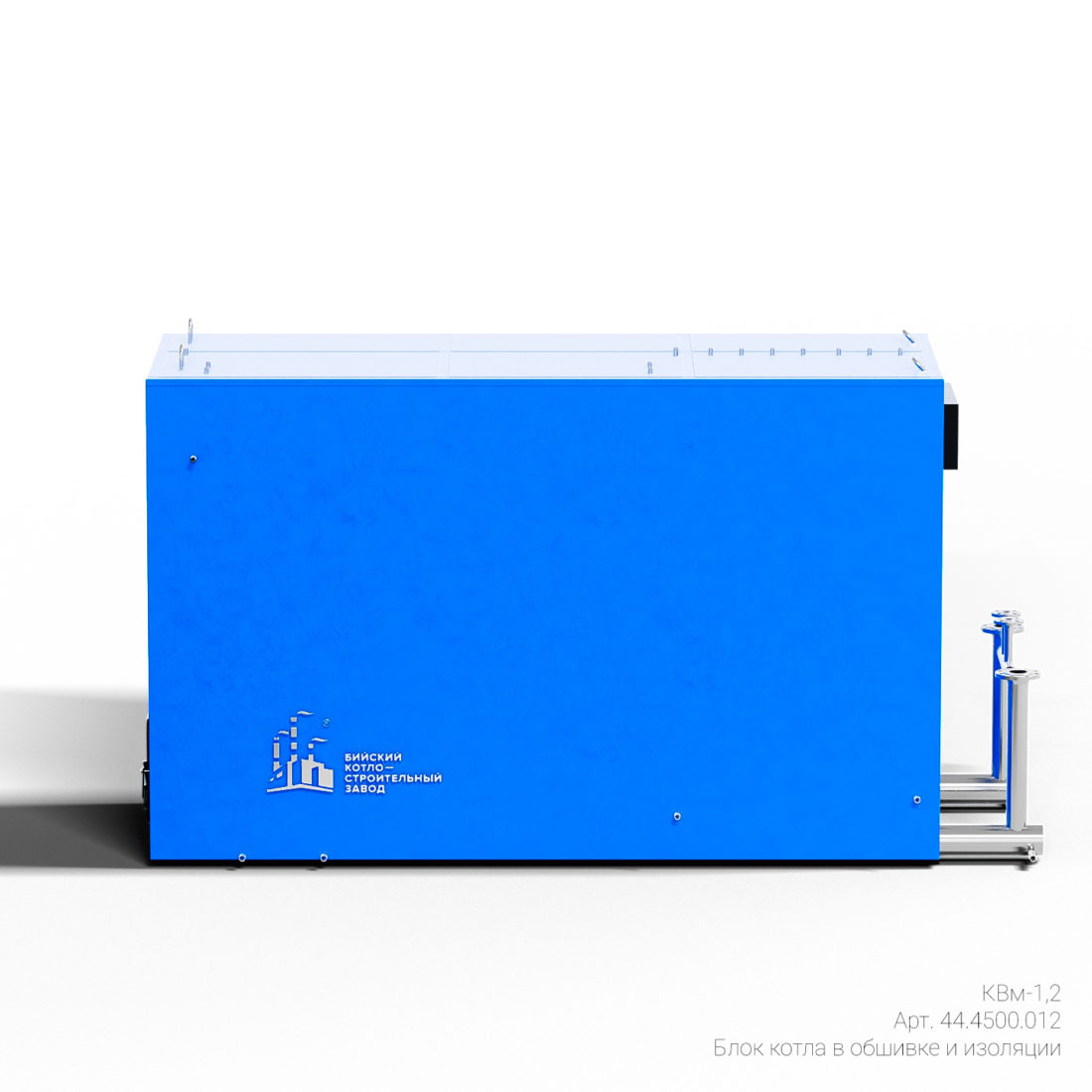

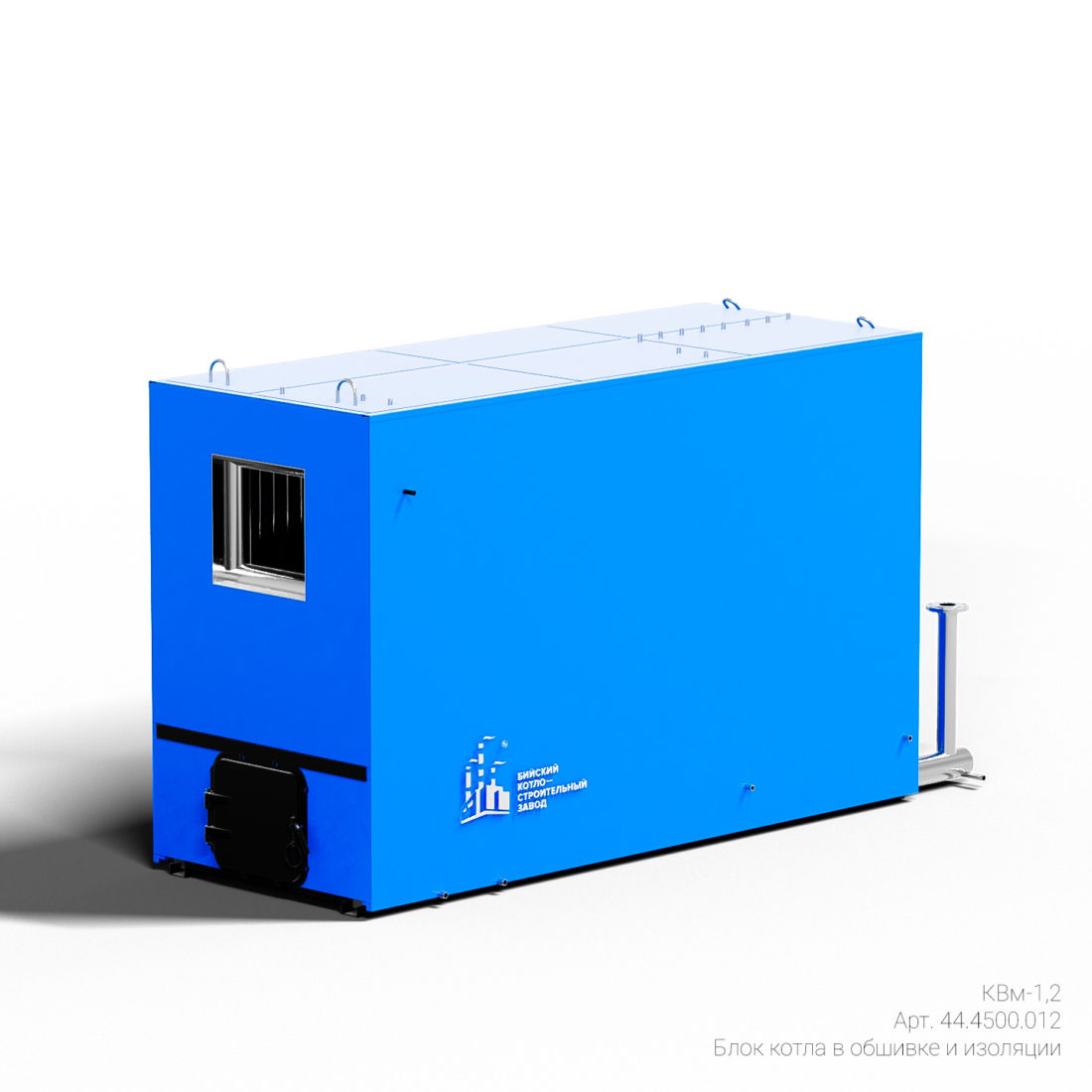

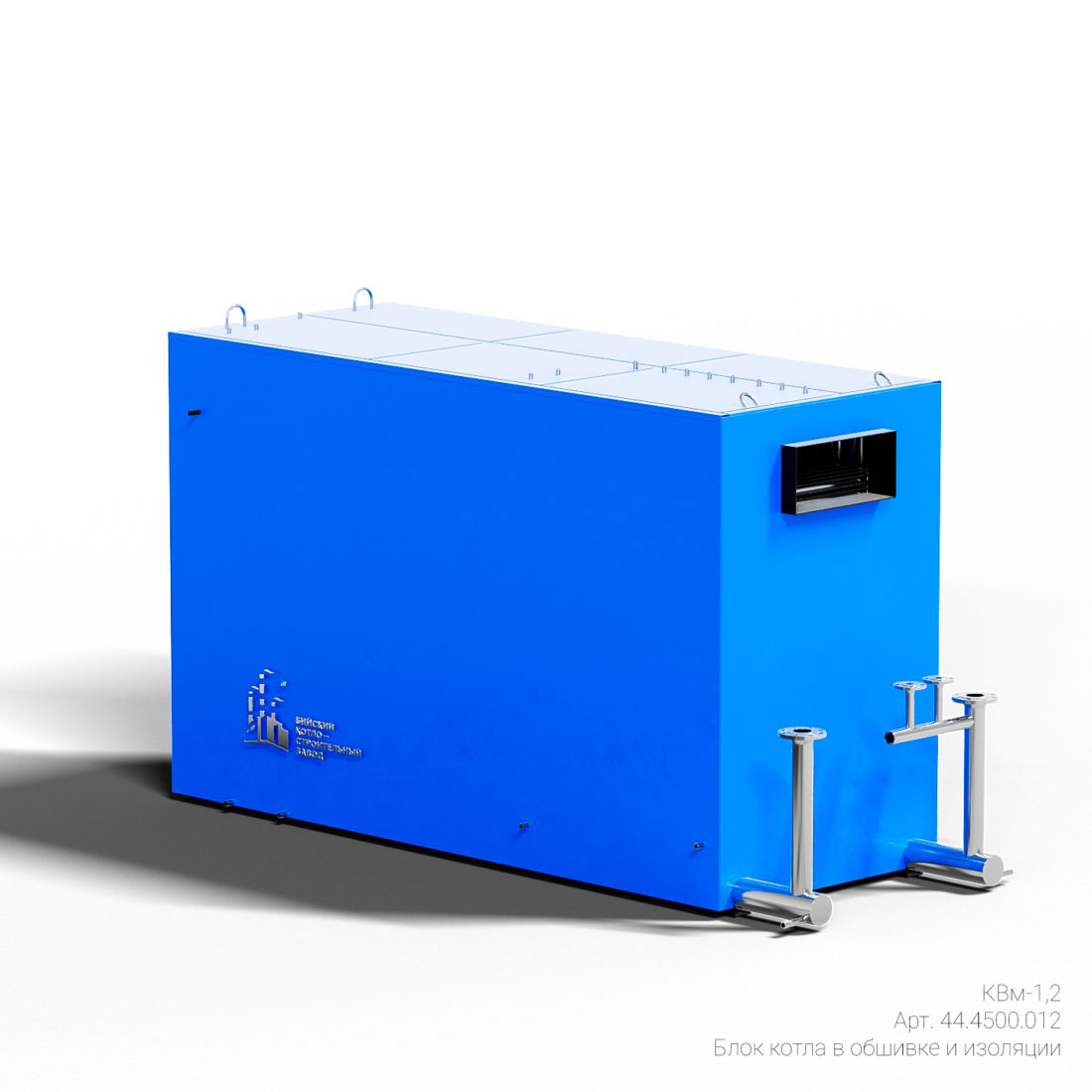

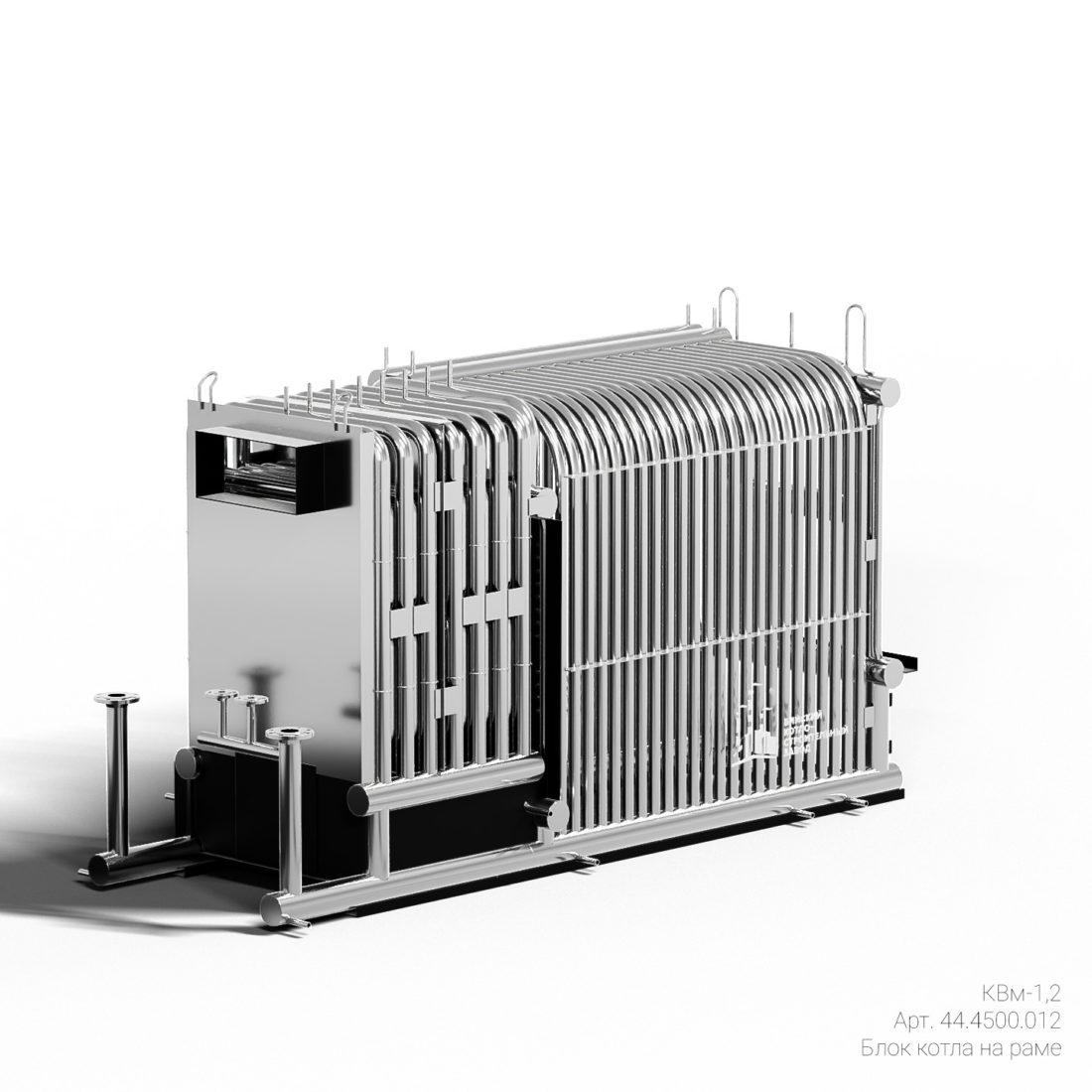

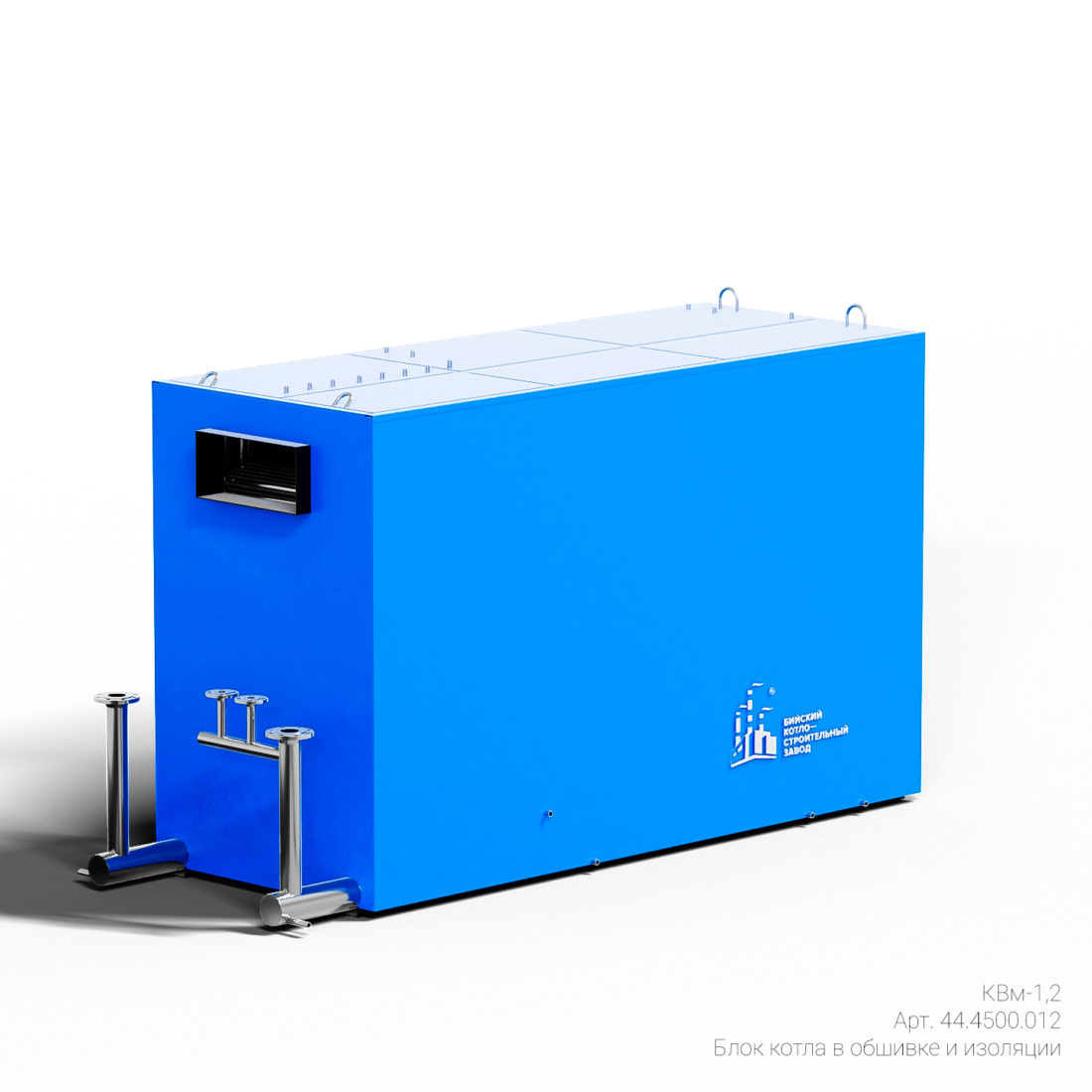

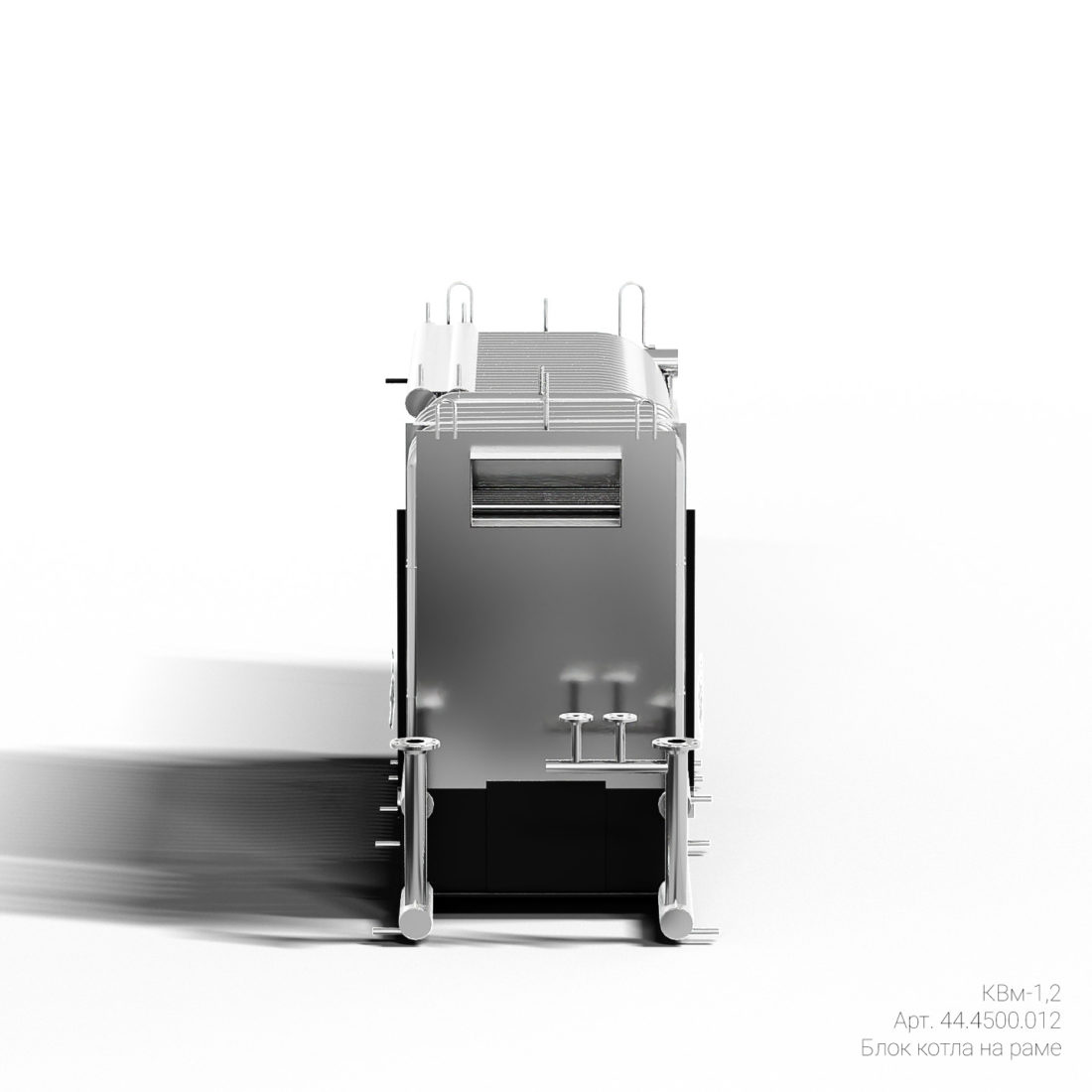

Блок водогрейного котла представляет собой стальную сварную конструкцию, состоящую из стальной трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Сбоку котельного блока устанавливаются топочные дверки для контроля топочного процесса и обслуживания топки.
Водогрейный котел КВм-1,2 с ТШПм имеет П-образную сомкнутую компоновку. Топочная камера котлов состоит из труб диаметром 57 с толщиной стенки 3,5 мм. Конвективная поверхность нагрева состоит из пакетов, выполненных из труб диаметром 57 с толщиной стенки 3,5 мм. Для интенсификации теплообмена трубы конвективных пакетов располагаются в шахматном порядке. Это обеспечивает более интенсивное и полное омывание труб горячими газами.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная теплопроизводительность, МВт (Гкал/ч) | 1,2 (1,1) |
| 2. Топливо | Каменный/бурый уголь |
| 3. Расход топлива, кг/ч | 253 |
| 4. Отапливаемая площадь, м2 | 12000 |
| 5. Отапливаемый объем, м3 | 36000 |
| 6. Номинальный расход воды через котел, м3/ч | 44 |
| 7. Температура воды на входе в котел, °С | 70 |
| 8. Температура воды на выходе, °С | 95 |
| 9. Температура воды на выходе (max), °С | 115 |
| 10. К.П.Д., не менее, % | 83 |
| 11. Гидравлическое сопротивление при перепаде температур 25 °С, МПа (кгс/см2) | 0,1 (1,0) |
| 12. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С | 200 |
| 13. Число транспортабельных блоков, шт | 1 |
| 14. Габаритные размеры не более, мм | |
| Длина | 3700 |
| Ширина | 1300 |
| Высота | 2200 |
| 15. Масса, кг | 3200 |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 12 месяцев со дня ввода котла в эксплуатацию, но не более 18 месяцев со дня отгрузки его с предприятия-изготовителя.
