Стоимость изделия от:
Дополнительная комплектация изделия:
Вентилятор: ВД-2,8-3000 (арт. 64.8048.007);
Дымосос: ДН-9,0-1500 (арт. 63.8046.030-04, арт. 63.8046.030-05);
Циклон: ЦБ-25 (арт. 70.8315.014), ЦБ-25М (арт. 70.8318.002);
Автоматика: Вариант 1 (арт. 44.9535.001), Вариант 2 (арт. 44.9535.002), Вариант 3 (арт. 44.9535.003), Вариант 4 (арт. 44.9535.004), Вариант 5 (арт. 44.9535.005), Вариант 6 (арт. 44.9535.006), Вариант 7 (арт. 44.9535.007), Вариант 8 (арт. 44.9535.008)
Description
Котел КВм-3,5 – водогрейный твердотопливный котел мощностью 3,5 МВт (3500 КВт) предназначен для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды.
Котел широко применяется для отопления и горячего водоснабжения цехов, ангаров, складов, административных зданий, автосервисов, гаражей, станций СТО, школ, садиков, клубов, магазинов, больниц, санаториев, теплиц, птицефабрик, фермерских хозяйств и подобных производственных помещений. Устанавливается в механизированных котельных с механическими топками ТЛПХ и системами топливоподачи и шлакоудаления.
Котел КВм-3,5 с ТЛПХ выполнен двухблочным – блок котла и топка ТЛПХ– механическая топка с шурующей планкой.

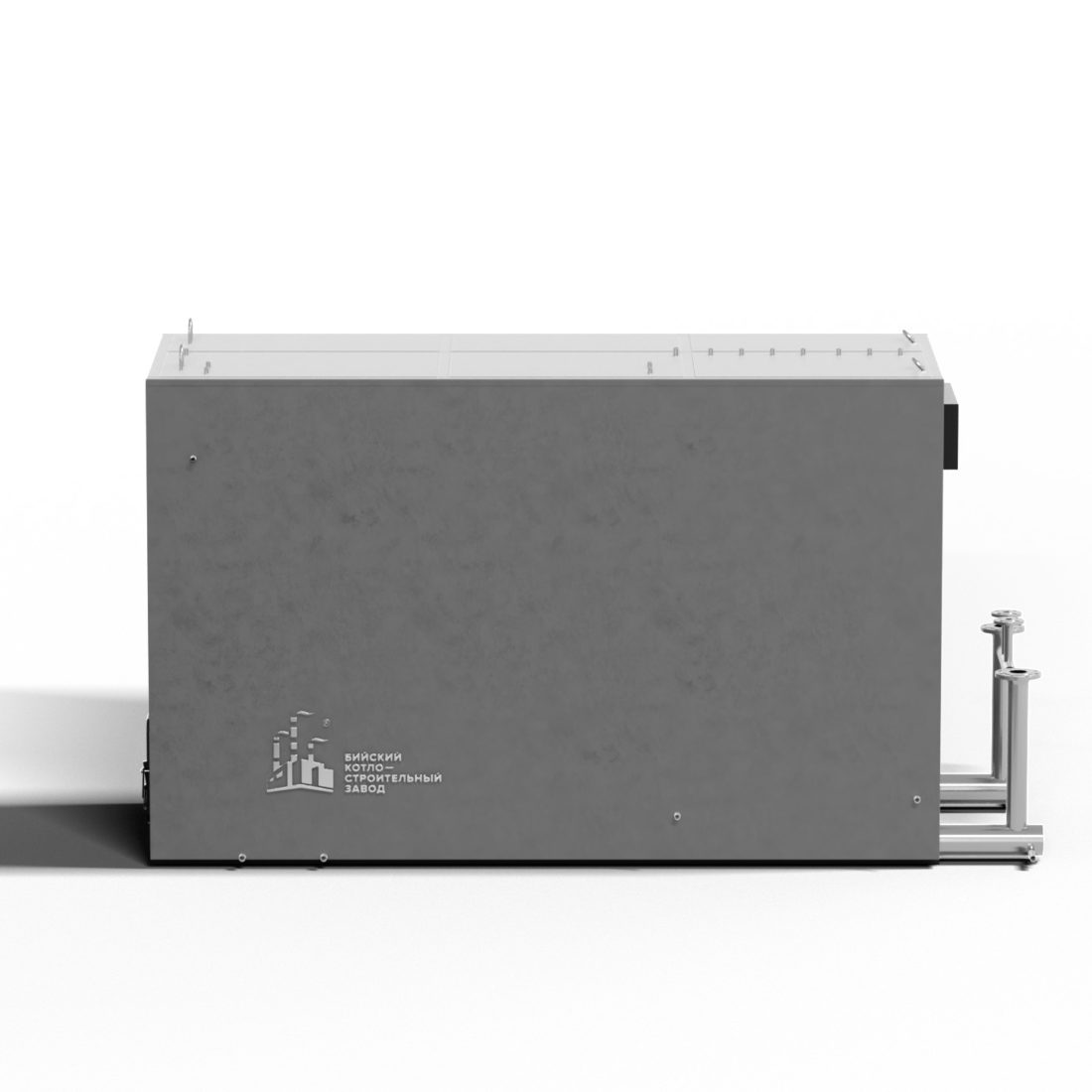

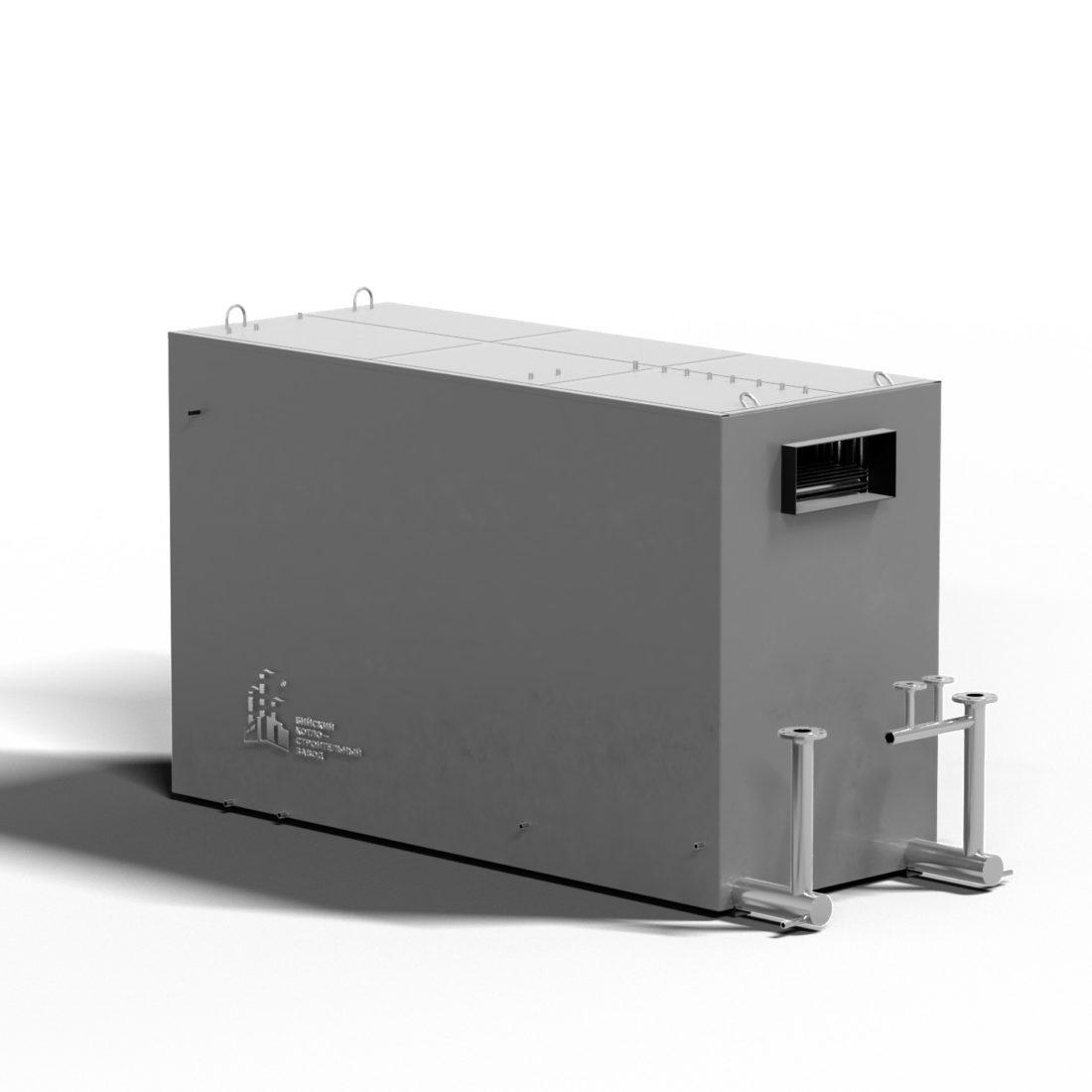

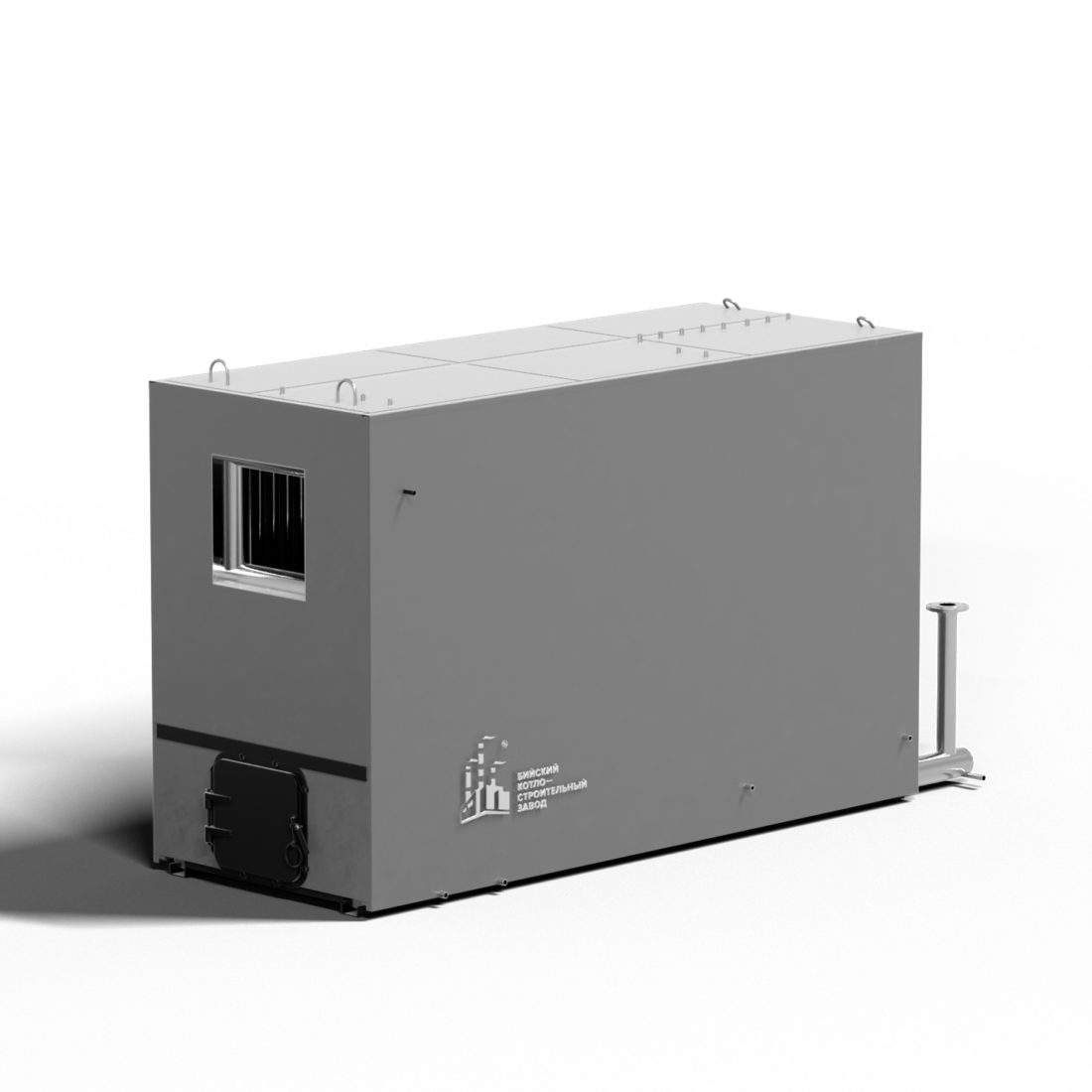

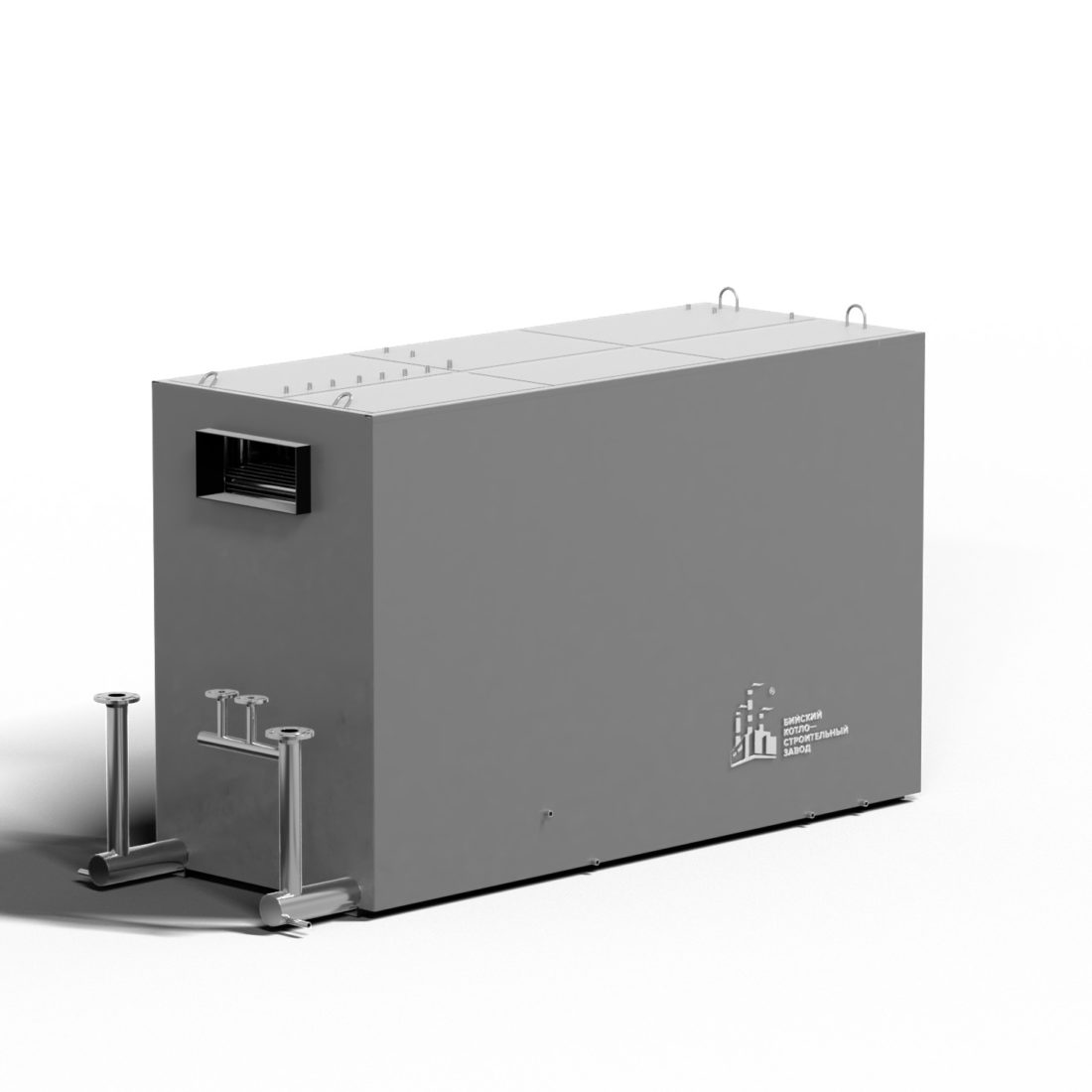

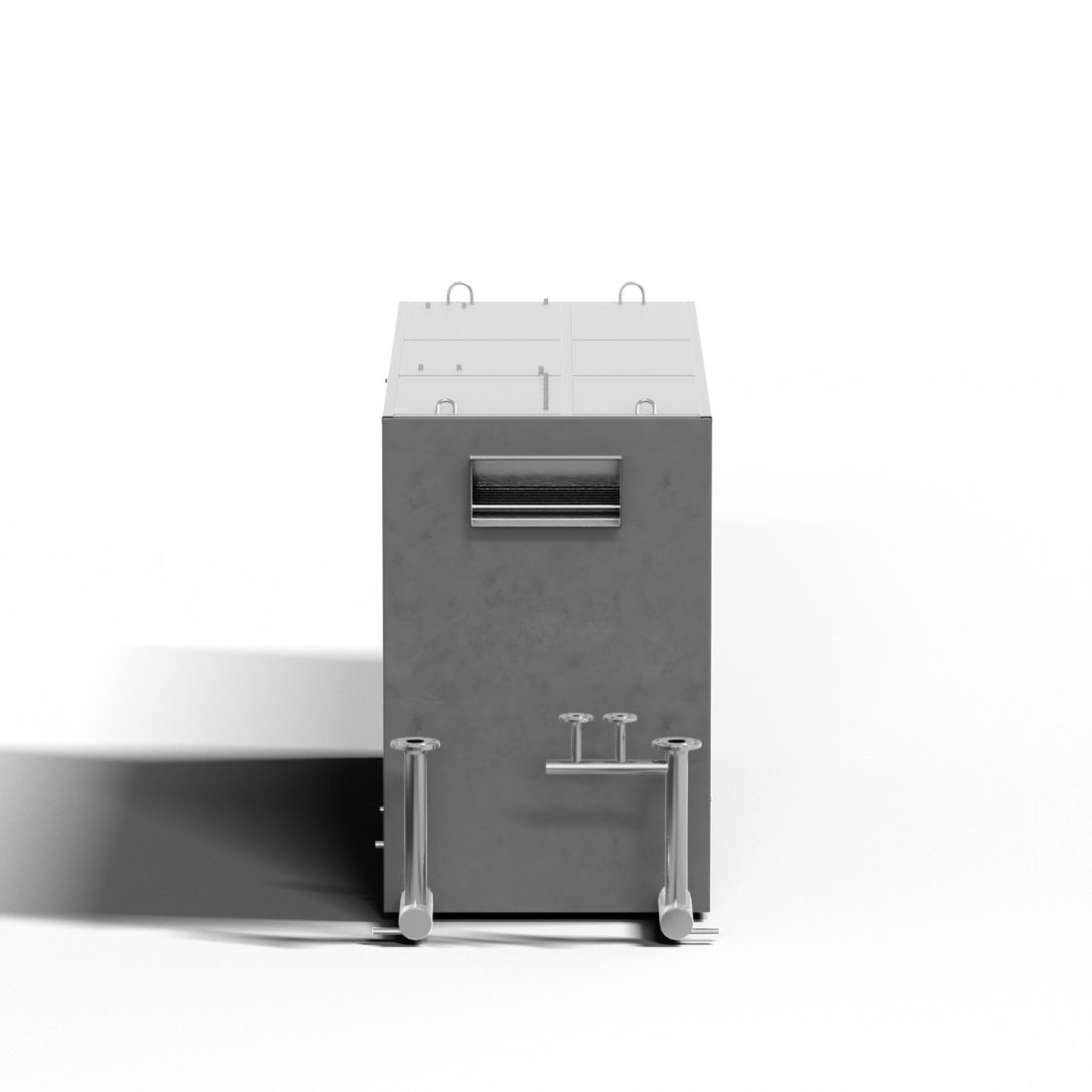

Блок водогрейного котла представляет собой стальную сварную конструкцию, состоящую из стальной трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Сбоку котельного блока устанавливаются топочные дверки для контроля топочного процесса и обслуживания топки.
Водогрейный котел КВм-3,5 с ТШПм имеет П-образную сомкнутую компоновку. Топочная камера котлов состоит из труб диаметром 57 с толщиной стенки 3,5 мм. Конвективная поверхность нагрева состоит из пакетов, выполненных из труб диаметром 57 с толщиной стенки 3,5 мм. Для интенсификации теплообмена трубы конвективных пакетов располагаются в шахматном порядке. Это обеспечивает более интенсивное и полное омывание труб горячими газами.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная теплопроизводительность, МВт (Гкал/ч) | 3,5 (3,0) |
| 2. Топливо | Каменный/бурый уголь |
| 3. Расход топлива, кг/ч | 610 |
| 4. Отапливаемая площадь, м2 | 35000 |
| 5. Отапливаемый объем, м3 | 105000 |
| 4. Номинальный расход воды через котел, м3/ч | 120 |
| 5. Температура воды на входе в котел, °С | 70 |
| 6. Температура воды на выходе, °С | 95 |
| 7. Температура воды на выходе (max), °С | 115 |
| 8. К.П.Д., не менее, % | 85 |
| 11. Гидравлическое сопротивление при перепаде температур 25 °С, МПа (кгс/см2) | 0,1 (1,0) |
| 11. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С | 200 |
| 13. Число транспортабельных блоков, шт | 1 |
| 14. Габаритные размеры не более, мм | |
| Длина | 4900 |
| Ширина | 1800 |
| Высота | 2600 |
| 15. Масса, кг | 5500 |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 12 месяцев со дня ввода котла в эксплуатацию, но не более 18 месяцев со дня отгрузки его с предприятия-изготовителя.
