Стоимость изделия от: 1 400 000 ₽
1 400 000 ₽
Дополнительная комплектация изделия:
Экономайзер: БВЭС-III-2 (арт. 60.9091.008-02);
Вентилятор: ВДН-10-1000 (арт. 64.8048.085-06, арт. 64.8048.085-07);
Дымосос: ДН-10-1500 (арт. 63.8046.031-04, арт. 63.8046.031-05);
Горелка: ГМ-7 (арт. 61.8326.010, арт. 61.8326.010-01);
Автоматика: Вариант 1 (арт. 31.9931.004), Вариант 2 (арт. 31.9932.004), Вариант 3 (арт. 31.9933.004), Вариант 4 (арт. 31.9934.004)
Description

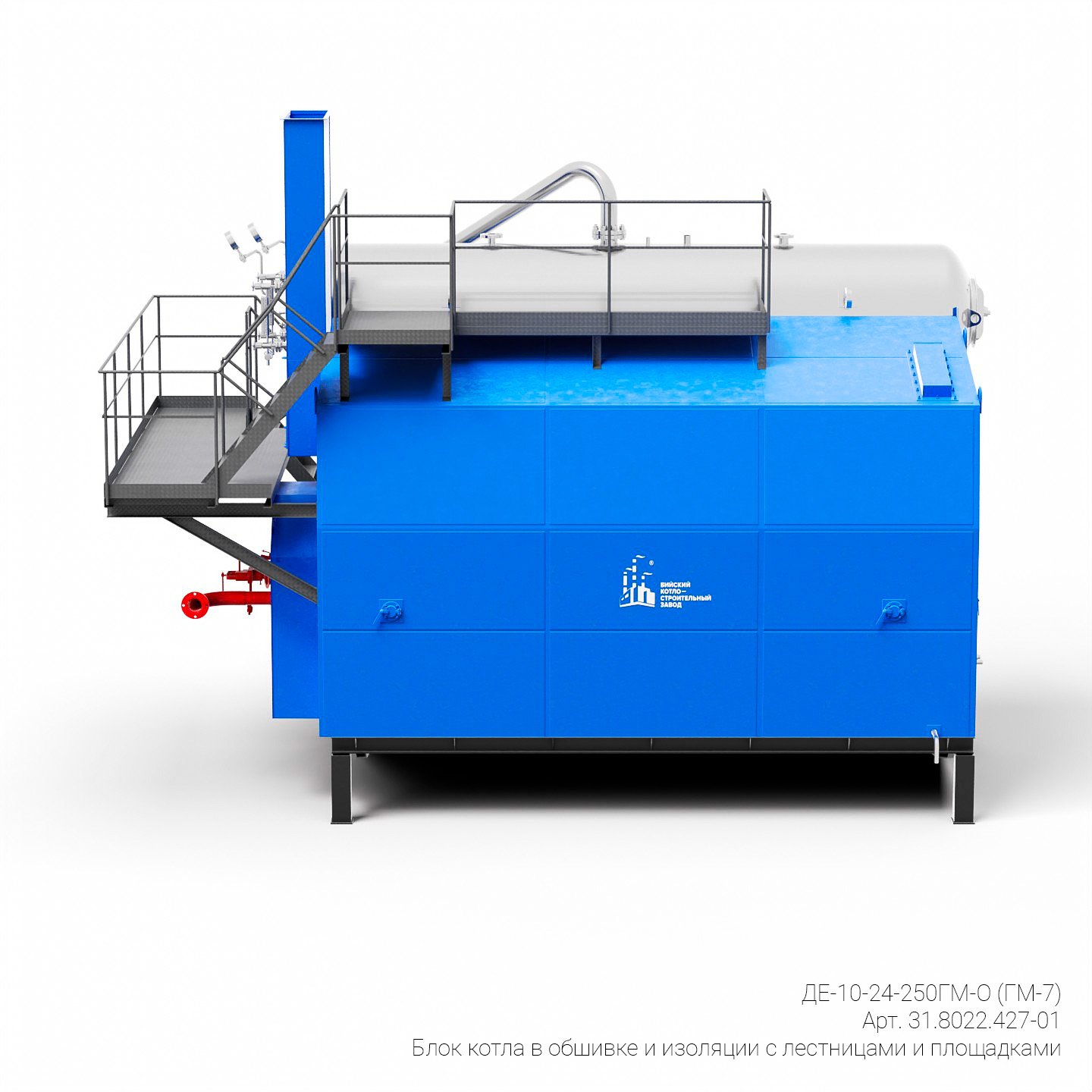

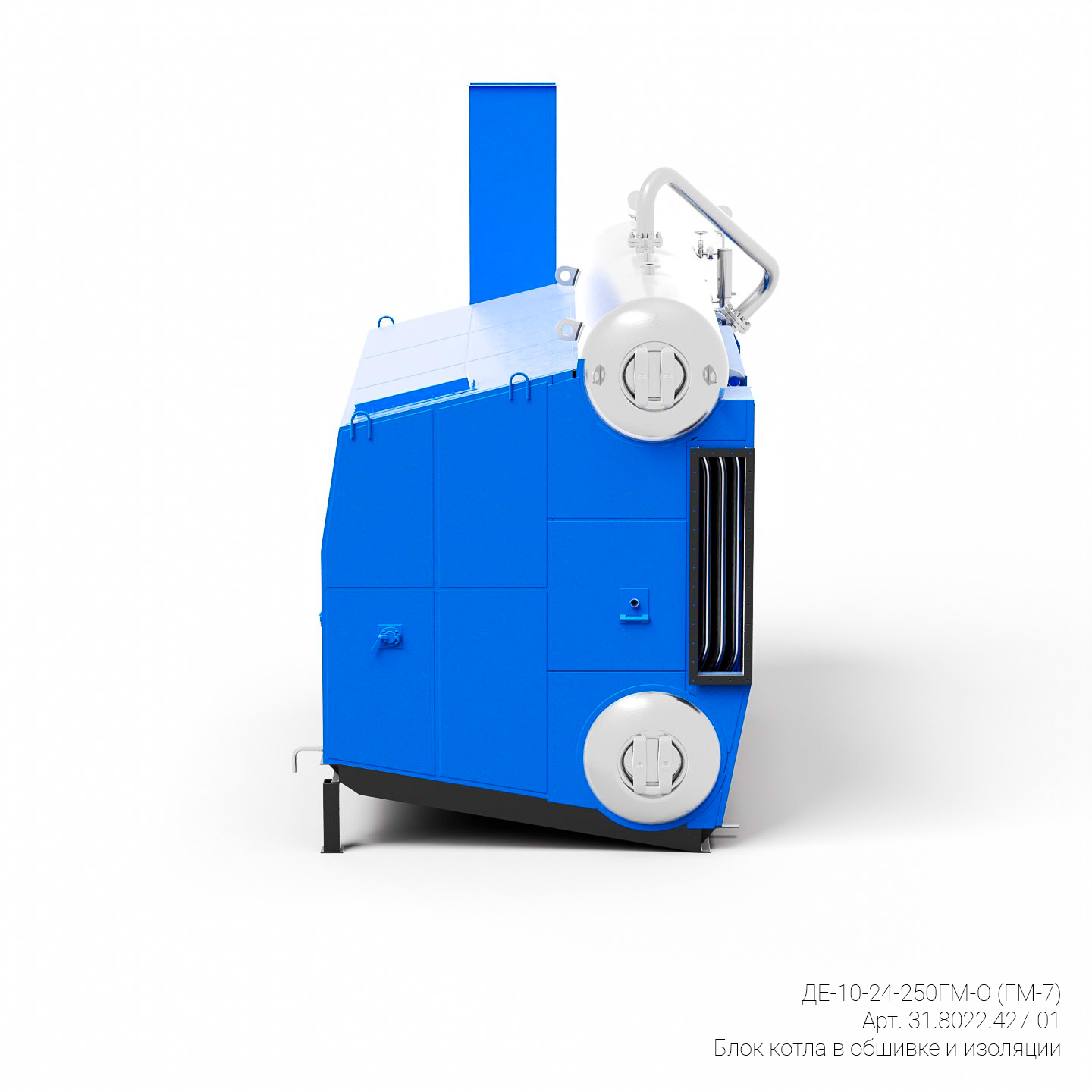

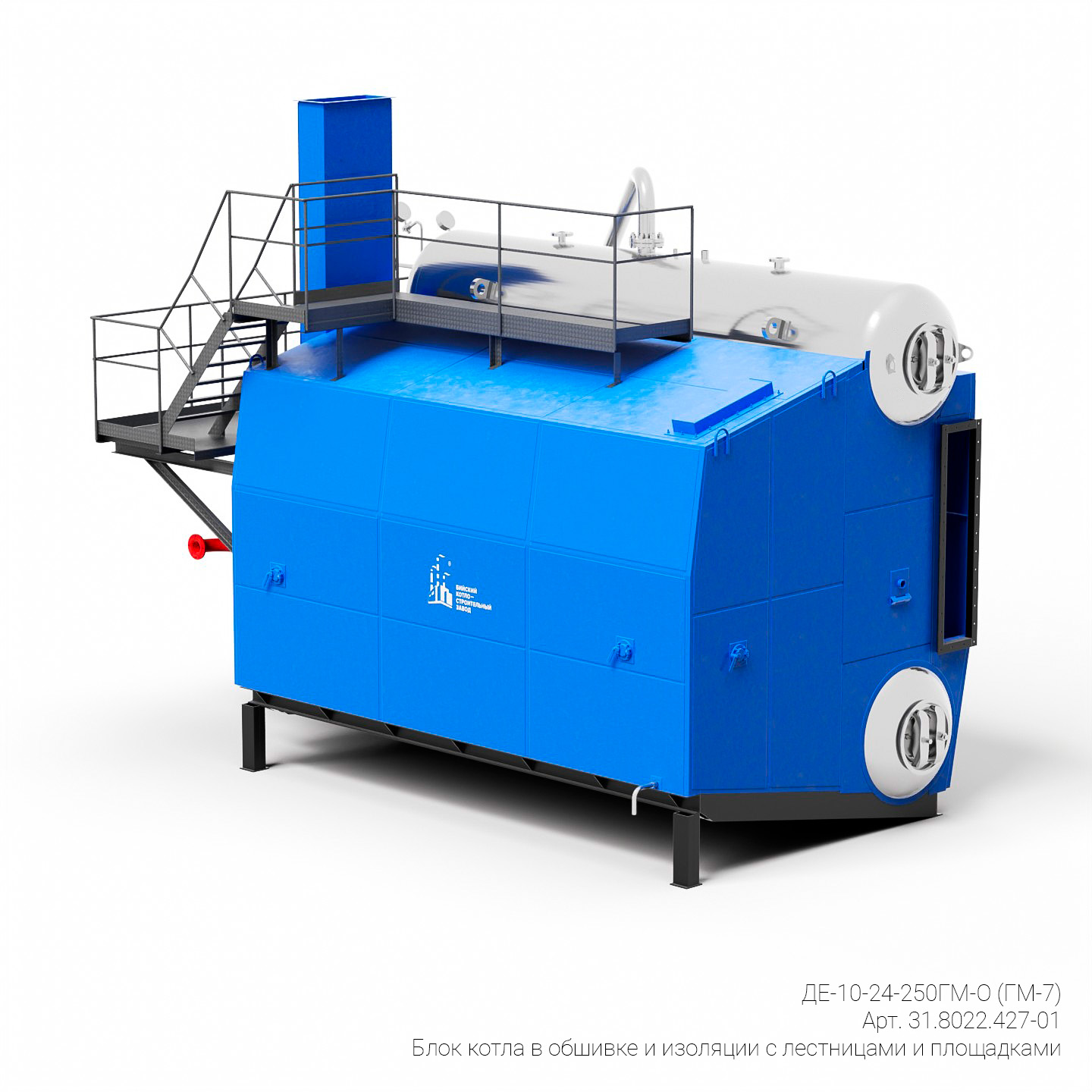

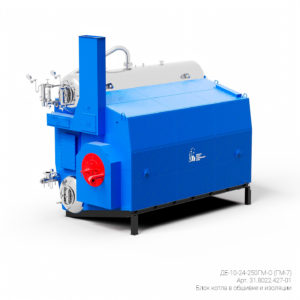

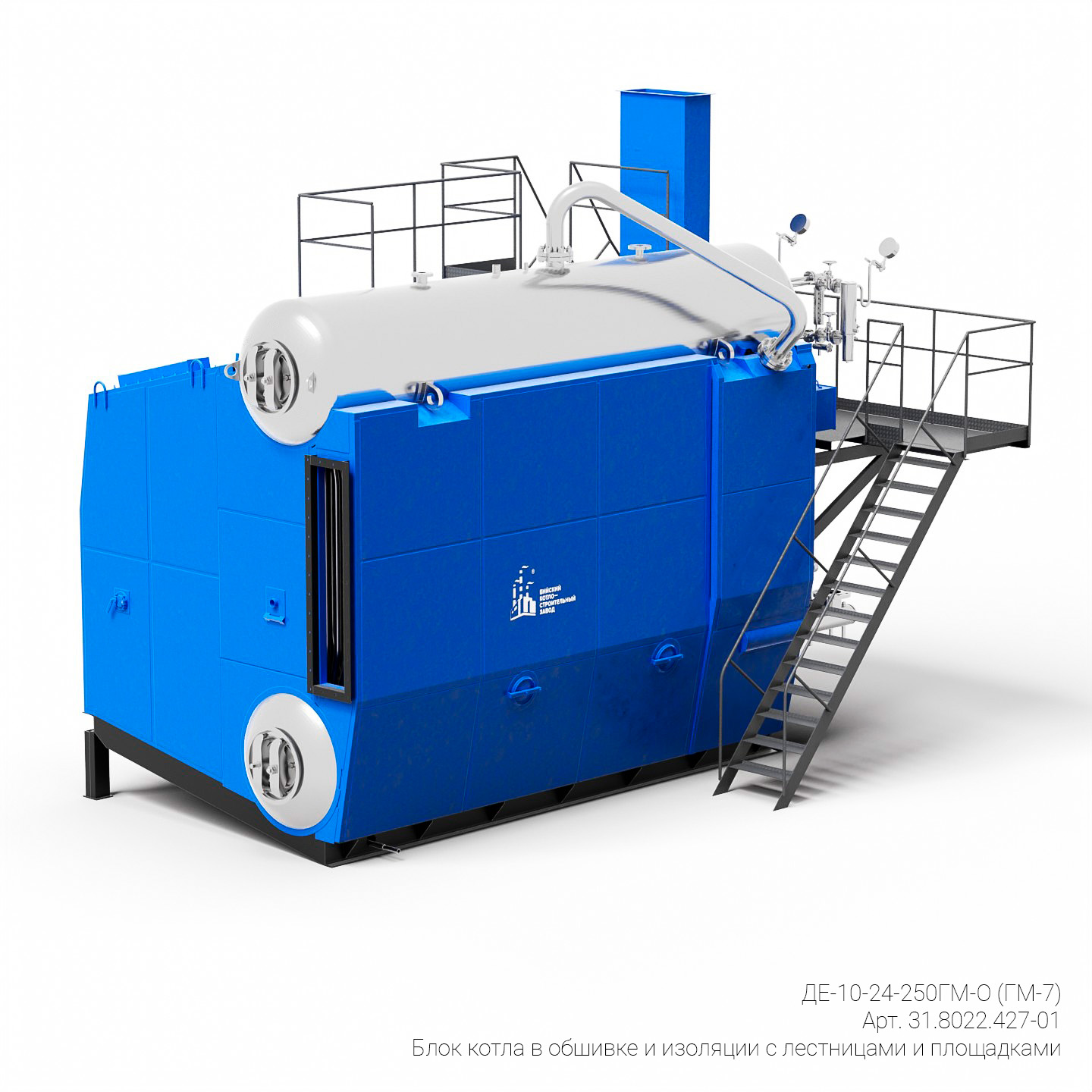

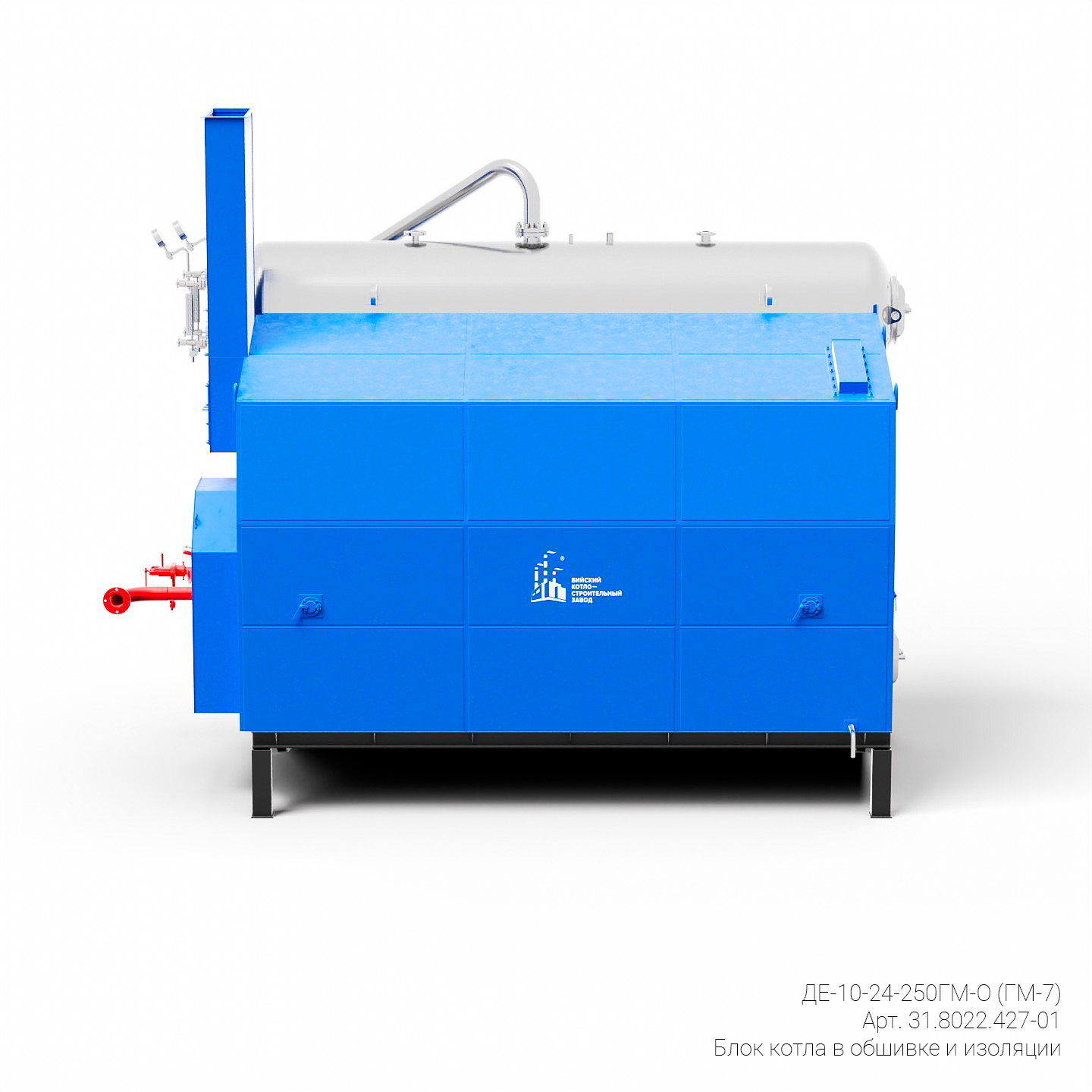

Паровой котел ДЕ-10-24-250ГМ-О предназначен для получения перегретого пара до 10 т/ч абсолютным давлением 2,4 (24,0) МПа (кгс/см2), с температурой перегретого пара 250°С, используемого в системах теплопотребления, а также для технологических целей.
Котел оборудован топкой для сжигания природного газа низкого давления (ГОСТ 5542) либо мазута марок 40, 100 (ГОСТ 10585).
Пароперегреватель котла ДЕ-10-24-250ГМ-О выполнен змеевиковым из труб диаметром 32 мм с толщиной стенки 3,0 мм.

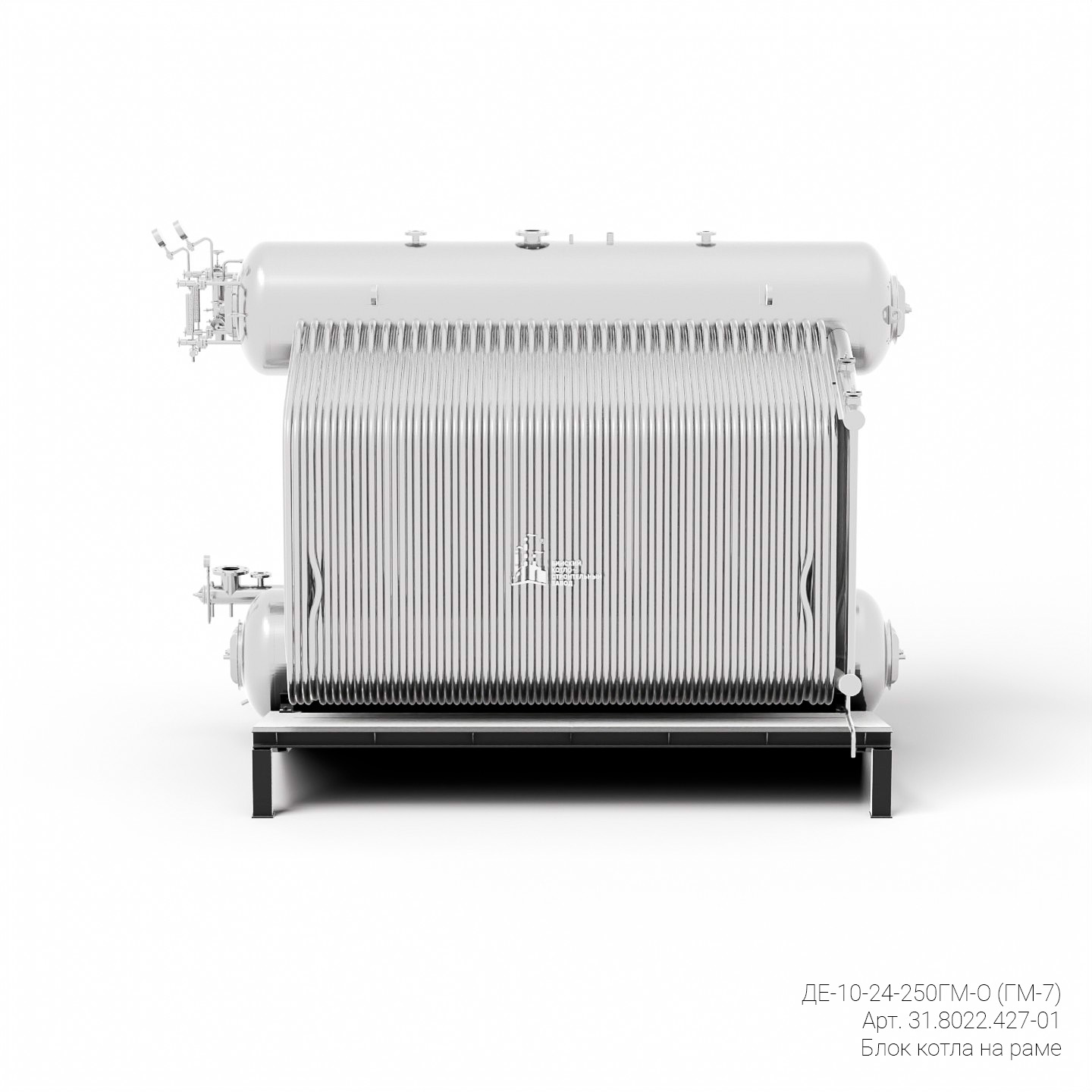

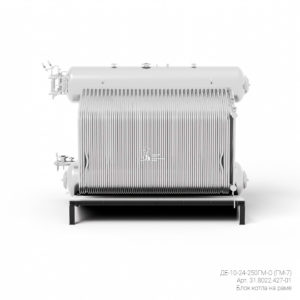

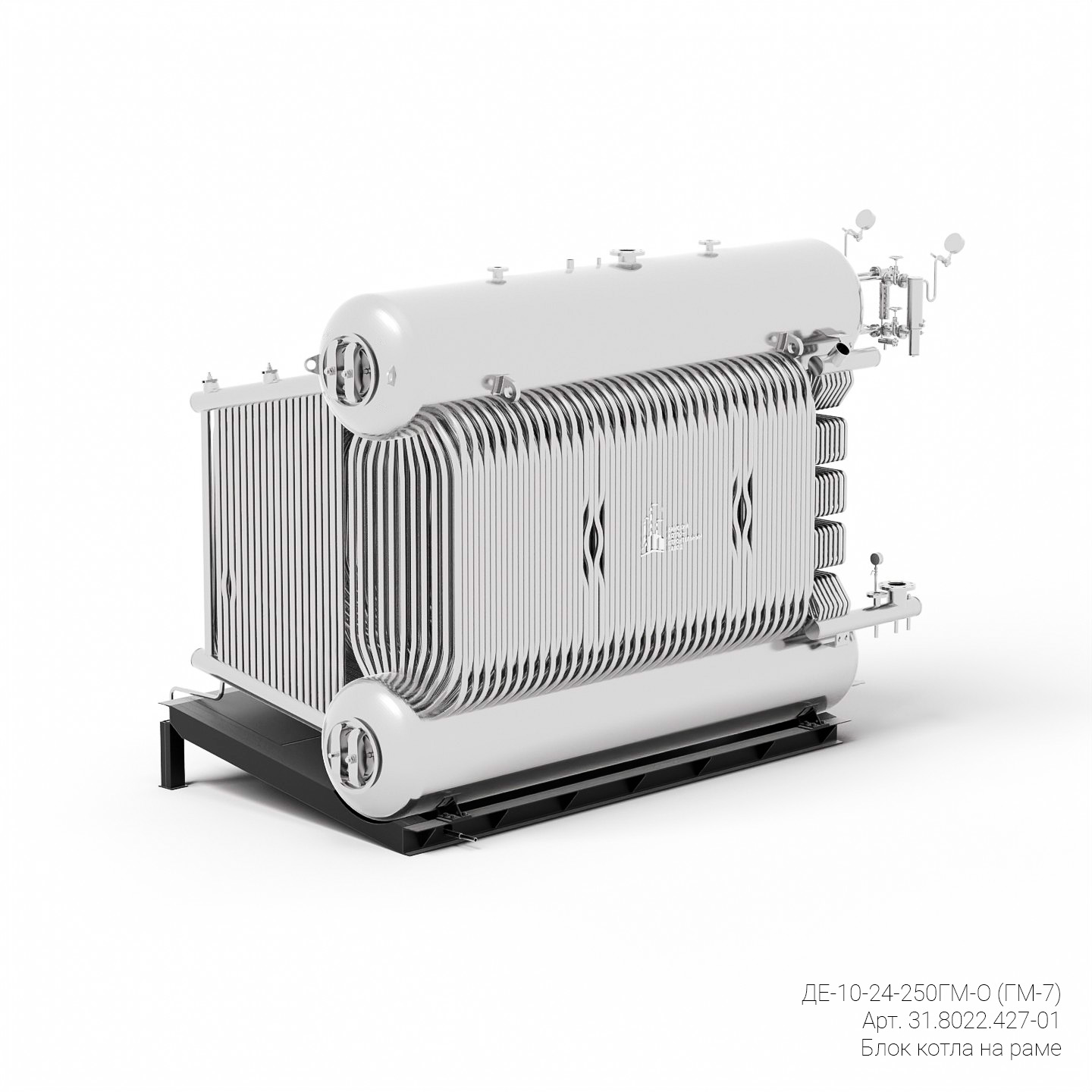

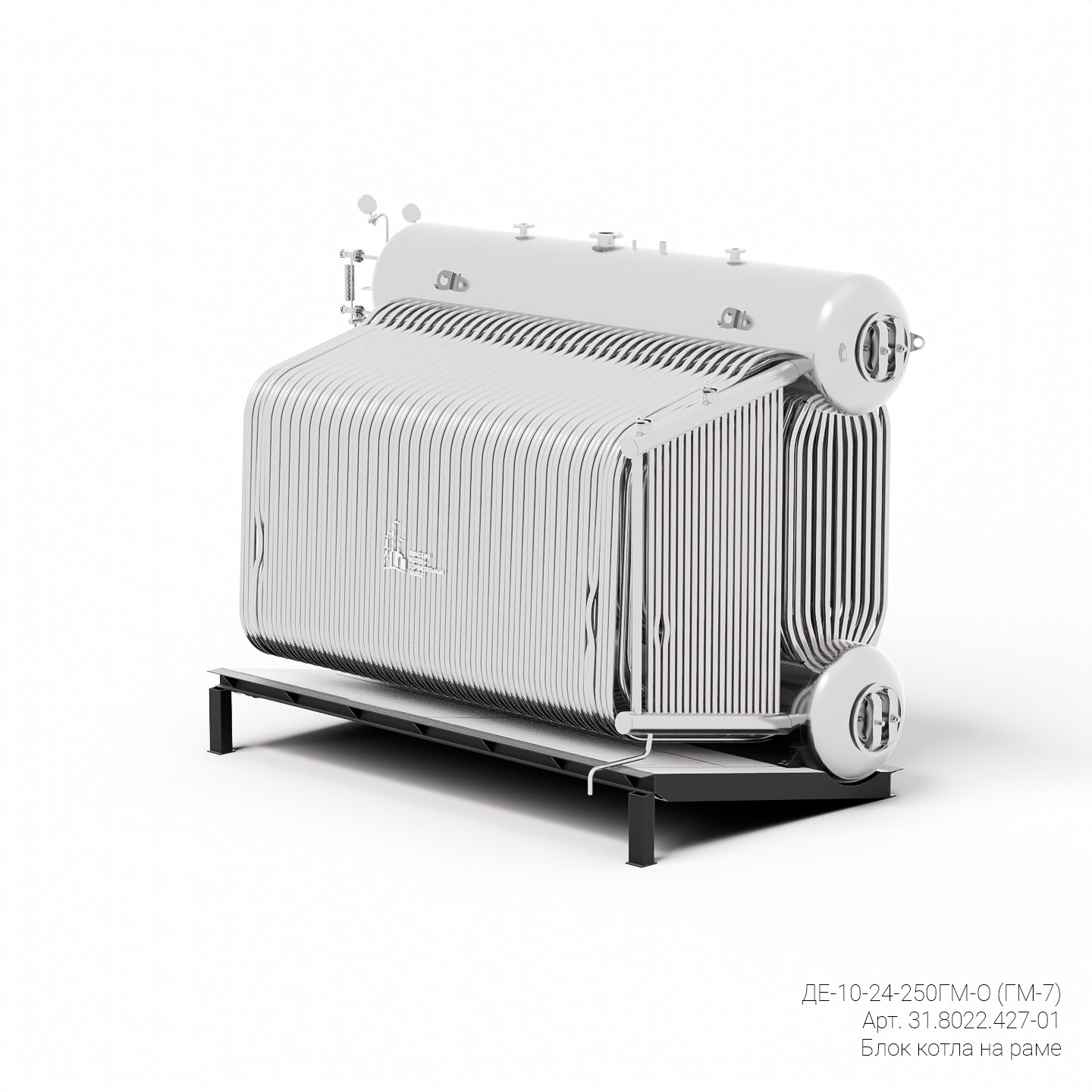

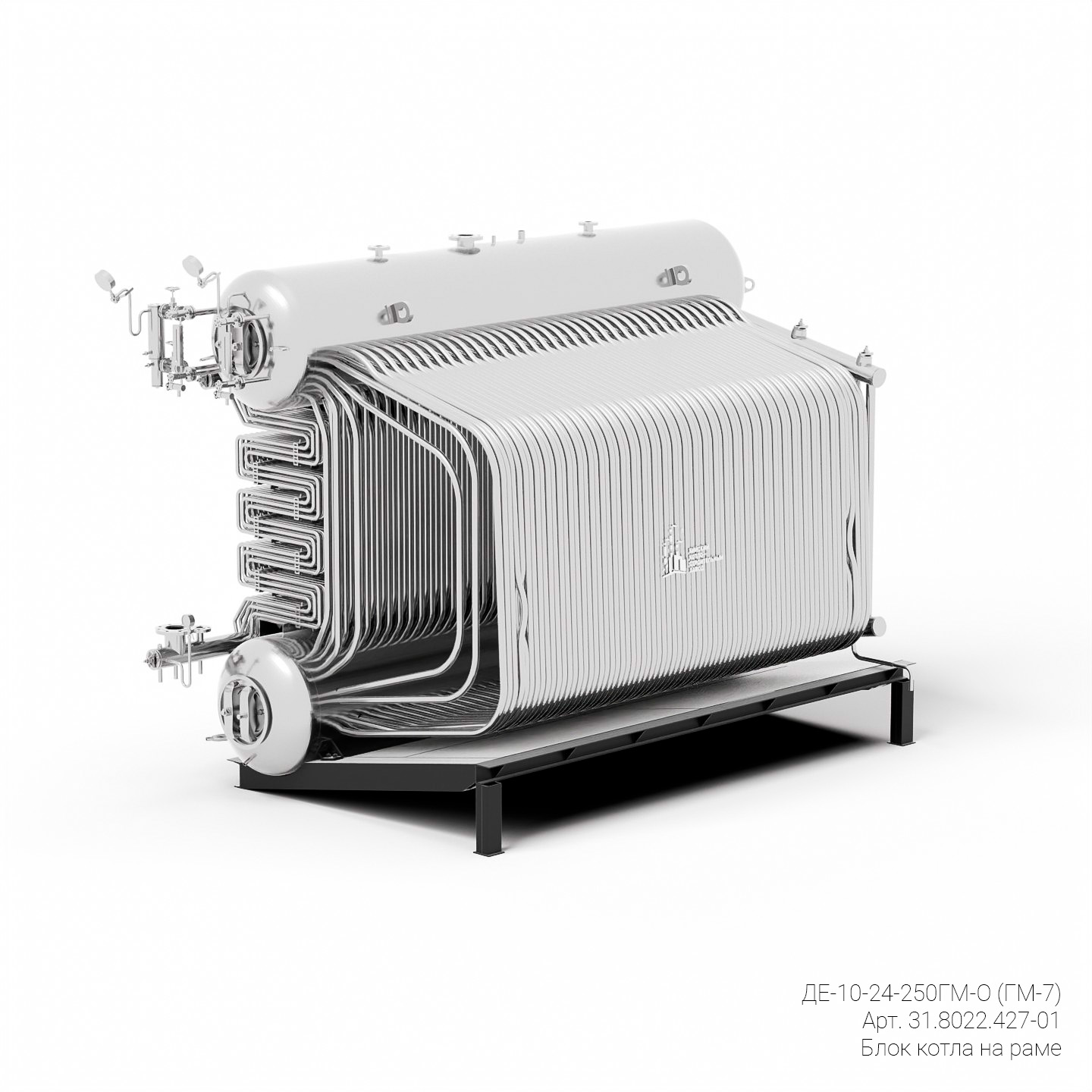

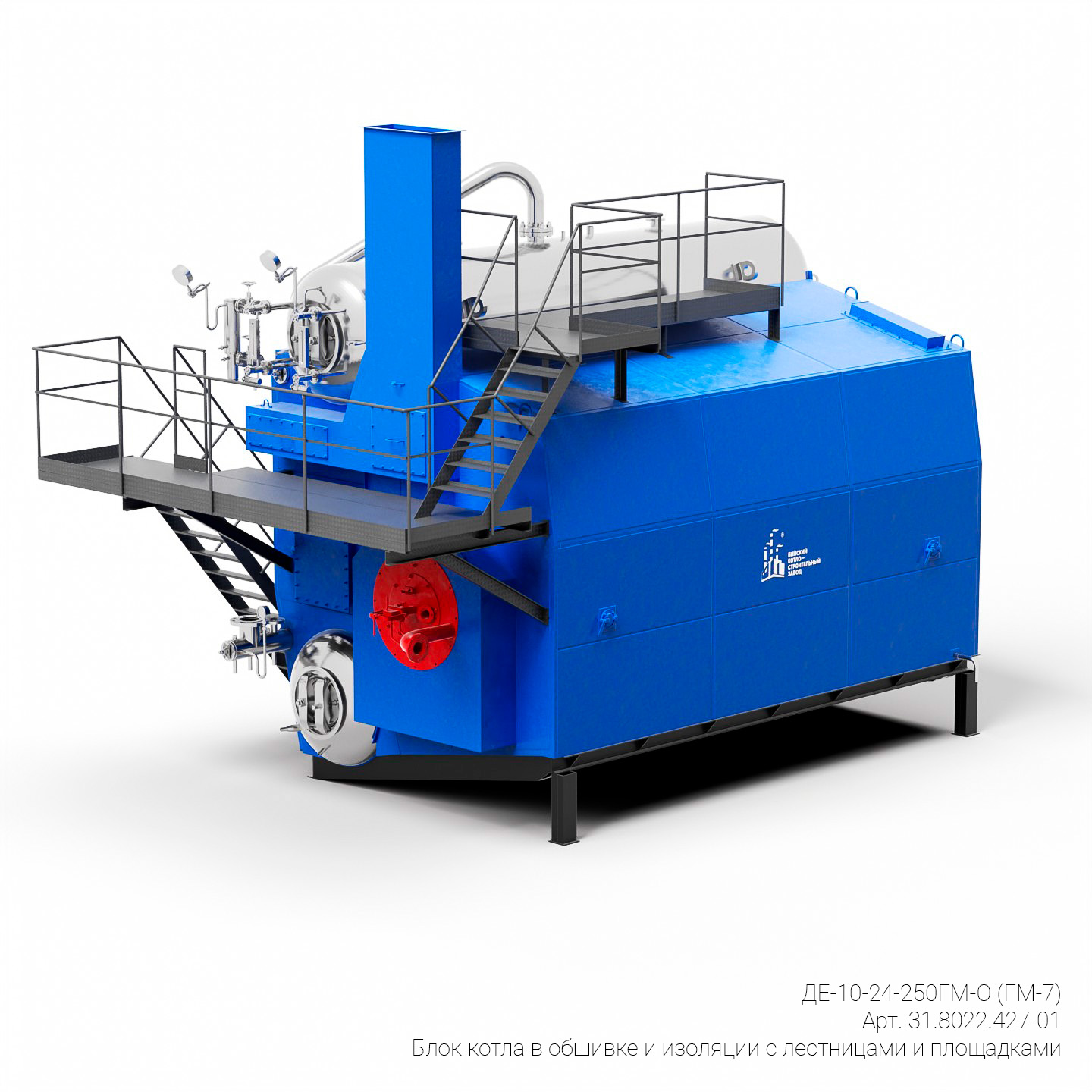

Котел представляет собой конструкцию, основными элементами которой являются:
– система трубная, выполненная из бесшовных холоднодеформированных труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733;
– барабаны, выполненные из листового проката марки 09Г2С толщиной 23 мм, имеющие внутренний диаметр 1000 мм;

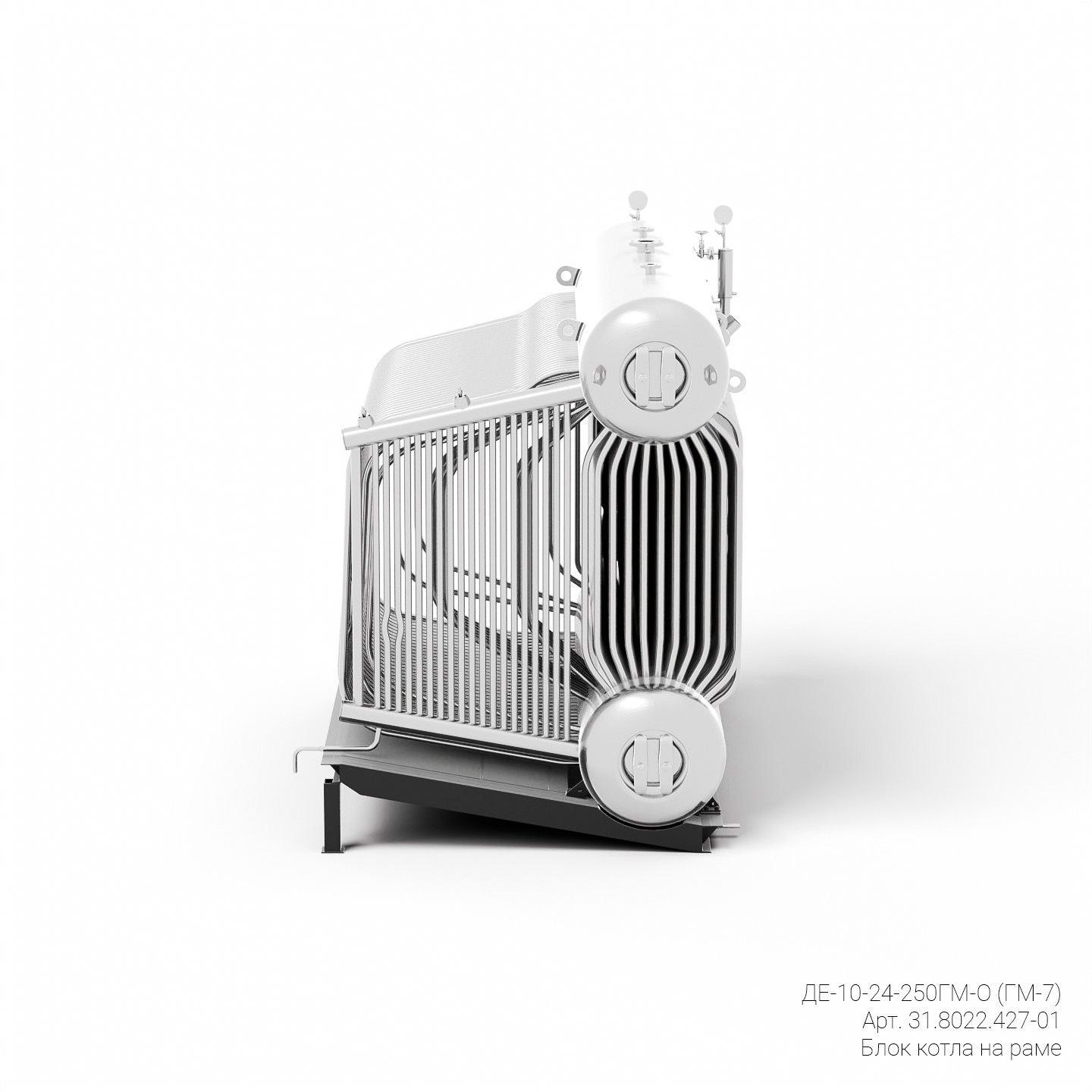

– топка и конвективный пучок, которые представляют собой D-образную конструкцию: в правой части которой находится топочное пространство с радиационными поверхностями нагрева, а в левой части – пучок вертикальных конвективных труб;
– панель, размещаемая на фронтовой стенке, к которой крепится горелка.
Для управления работой котла, обеспечения расчетных режимов работы и безопасных условий эксплуатации, котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная производительность, т/ч | 10,0 |
| 2. Топливо | Газ/мазут |
| 3. Абсолютное давление пара на выходе из котла, не более, МПа (кгс/см2) | 1,4 (14,0) |
| 4. Диапазон регулирования паропроизводительности, % | 30…100 |
| 5. К.П.Д., не менее, % | 92,92/90,89 |
| 6. Значение непрерывной продувки, не более, % от номинальной паропроизводительности | 10 |
| 7. Характеристика пара на выходе из котла | Перегретый 250°С |
| 8. Температура питательной воды, °С | 100±10 |
| 9. Аэродинамическое сопротивление котла, не более, Па | 2100 |
| 10. Содержание СО, не более, при α=1, мг/м3 | 117/200 |
| 11. Содержание NOx, не более, при α=1, мг/м3 | 145/490 |
| 12. Коэффициент избытка воздуха не более | 1,15/1,2 |
| 13. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С | 180/200 |
| 14. Температура ограждающих поверхностей котла, не более, °С | 55 |
| 15. Гидравлическое сопротивление котла, не более, МПа | 0,2 |
| 16. Уровень звука в контрольных точках, не более, дБА | 80 |
| 17. Потери тепла в окружающую среду через наружные поверхности котла, не более, Вт/м2 | 475 |
| 18. Время растопки котла из холодного состояния, не более, ч | 1,5 |
| 19. Число транспортабельных блоков, шт | 1 |
| 20. Габаритные размеры не более, мм | |
| Длина | 5710 |
| Ширина | 3030 |
| Высота | 4030 |
| 21. Масса котла в объеме заводской поставки, не более, кг | 21286 |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
