Стоимость изделия от: 1 400 000 ₽
1 400 000 ₽
Дополнительная комплектация изделия:
Экономайзер: БВЭС-V-1 (арт. 60.9091.009-01);
Воздухоподогреватель: ВП-О-228 (арт. 72.9029.017);
Вентилятор: ВДН-12,5-1000 (арт. 64.8048.087-06, арт. 64.8048.087-07);
Дымосос: ДН-13-1500 (арт. 63.8046.045, арт. 63.8046.045-01);
Горелка: ГМГ-5 (арт. 61.8326.017-08, арт. 61.8326.017-09);
Автоматика: Вариант 1 (арт. 33.9941.001), Вариант 2 (арт. 33.9942.001), Вариант 3 (арт. 33.9943.001), Вариант 4 (арт. 33.9944.001)
Description

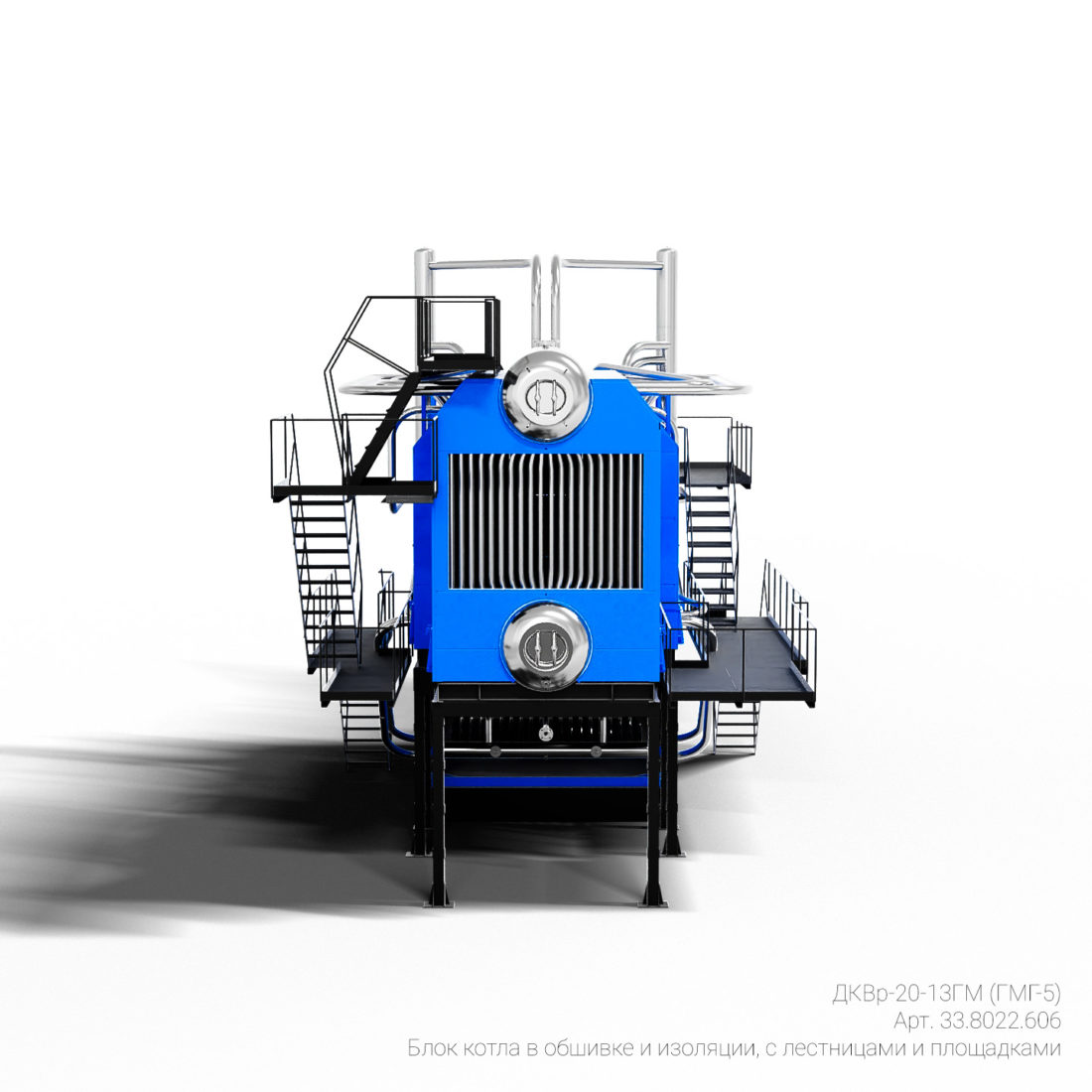

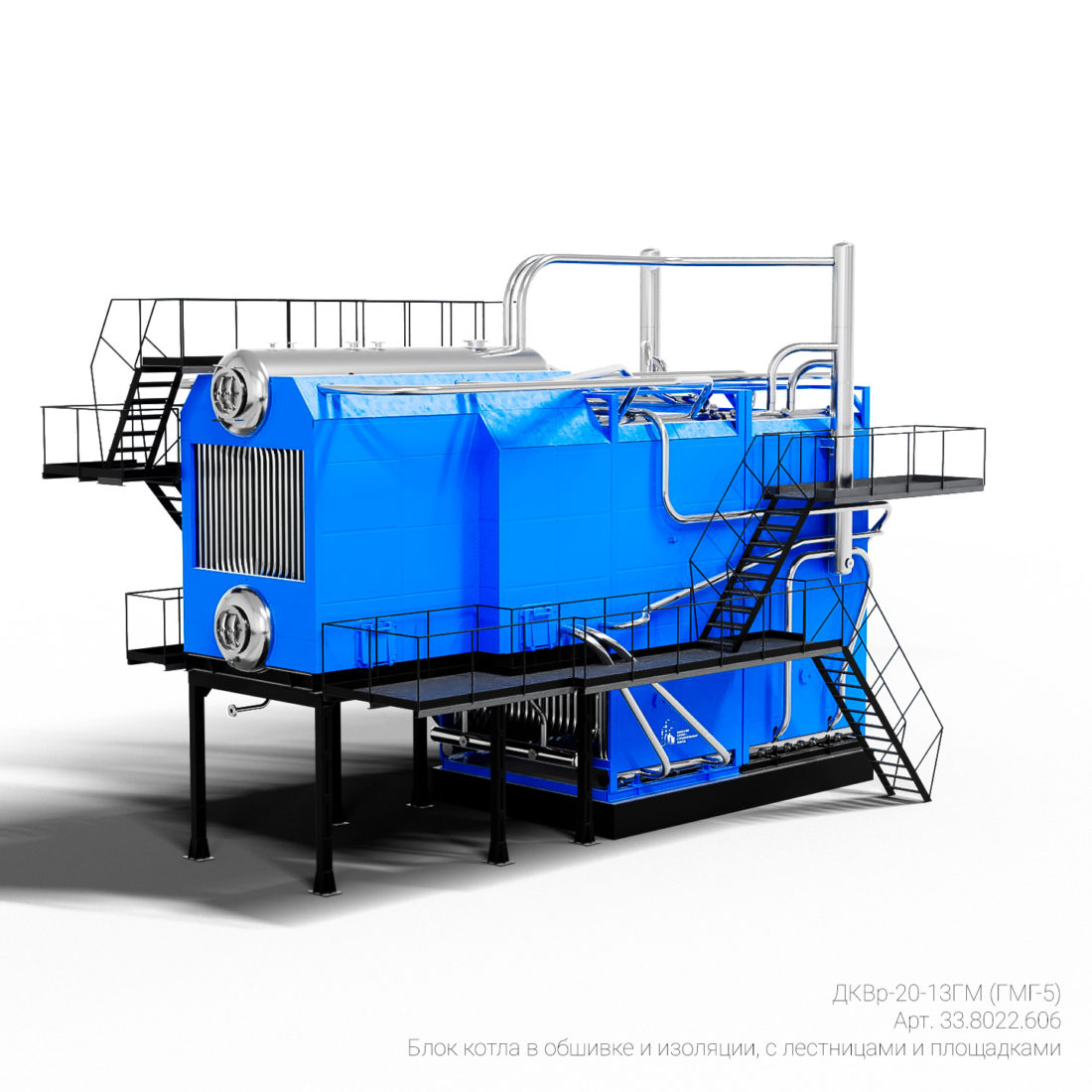

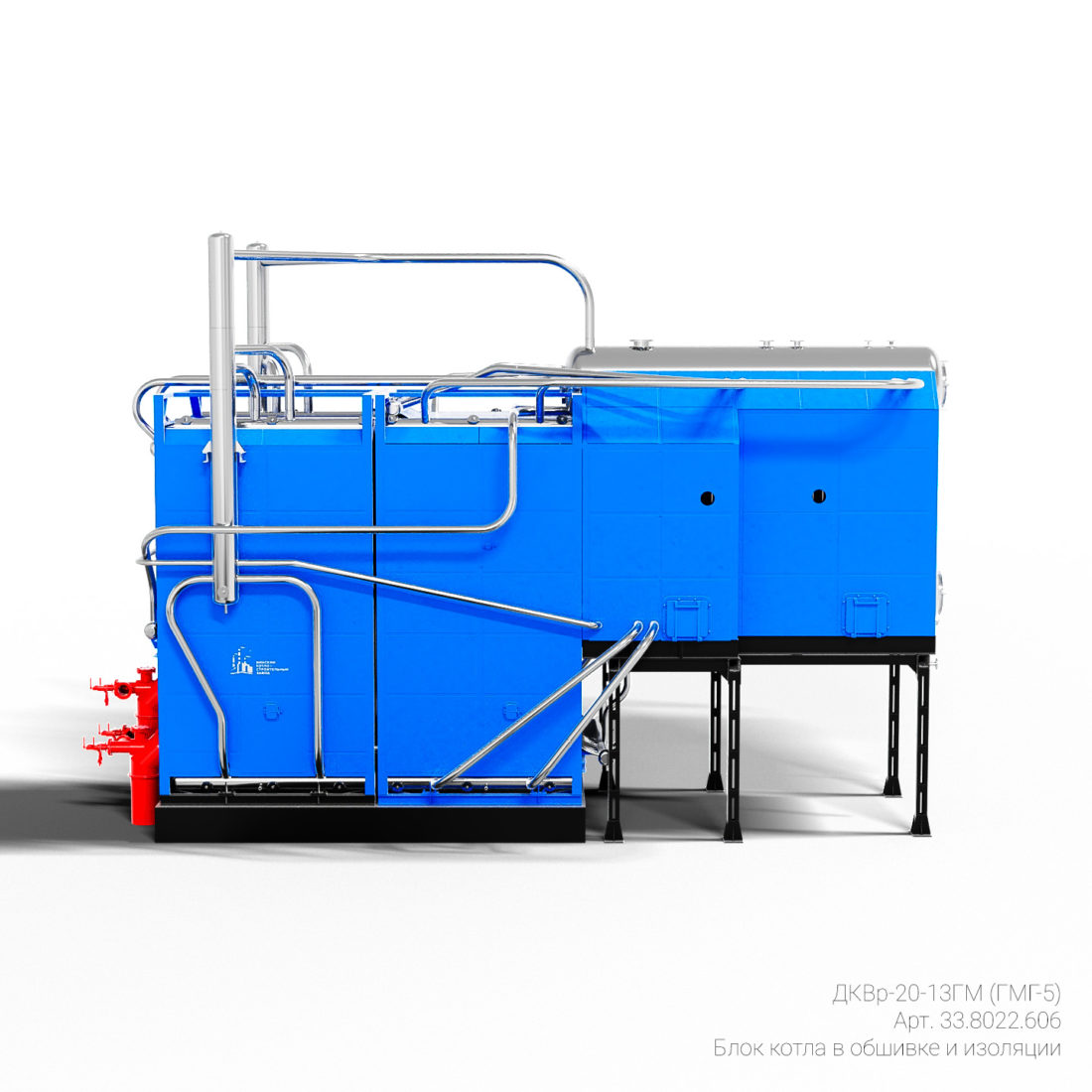

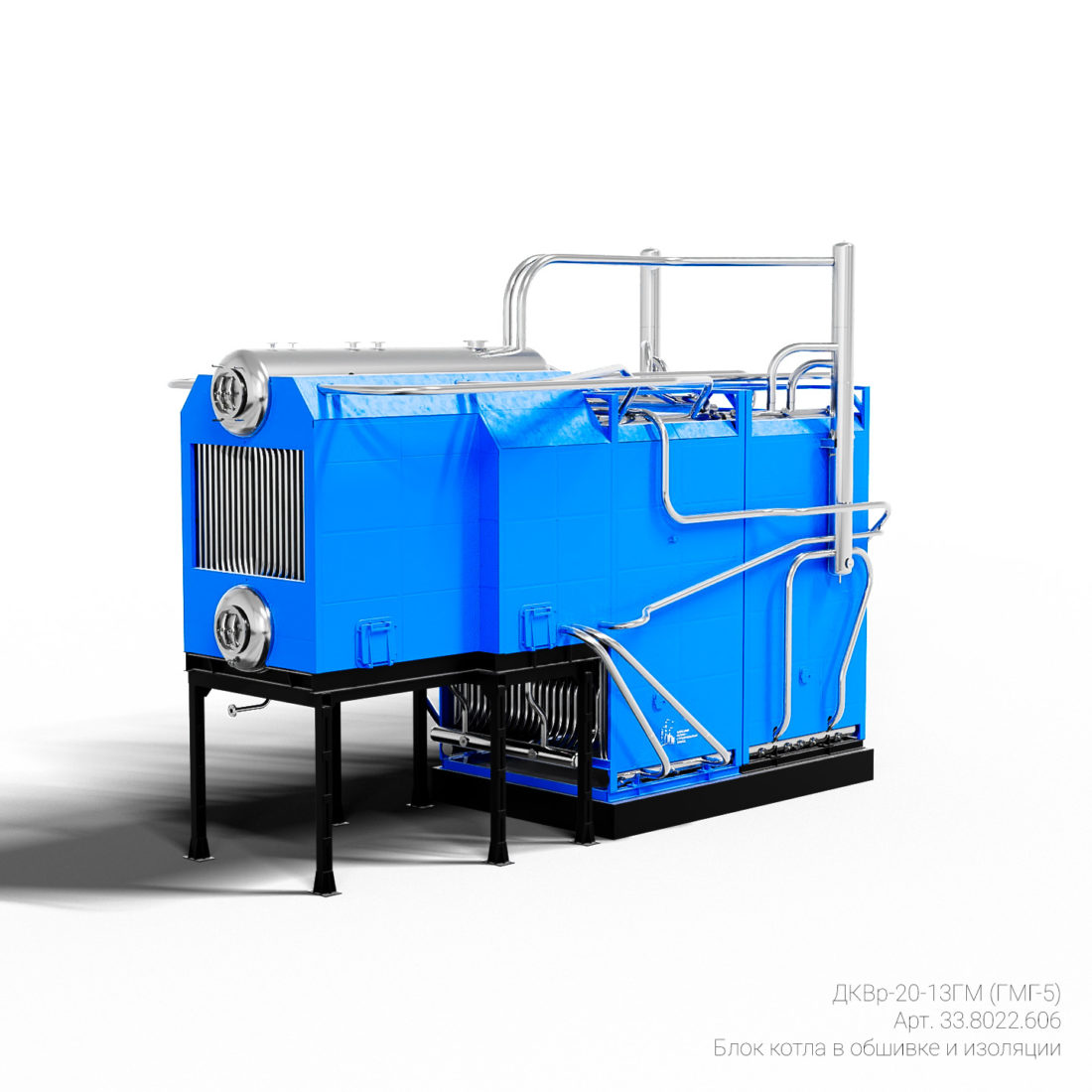

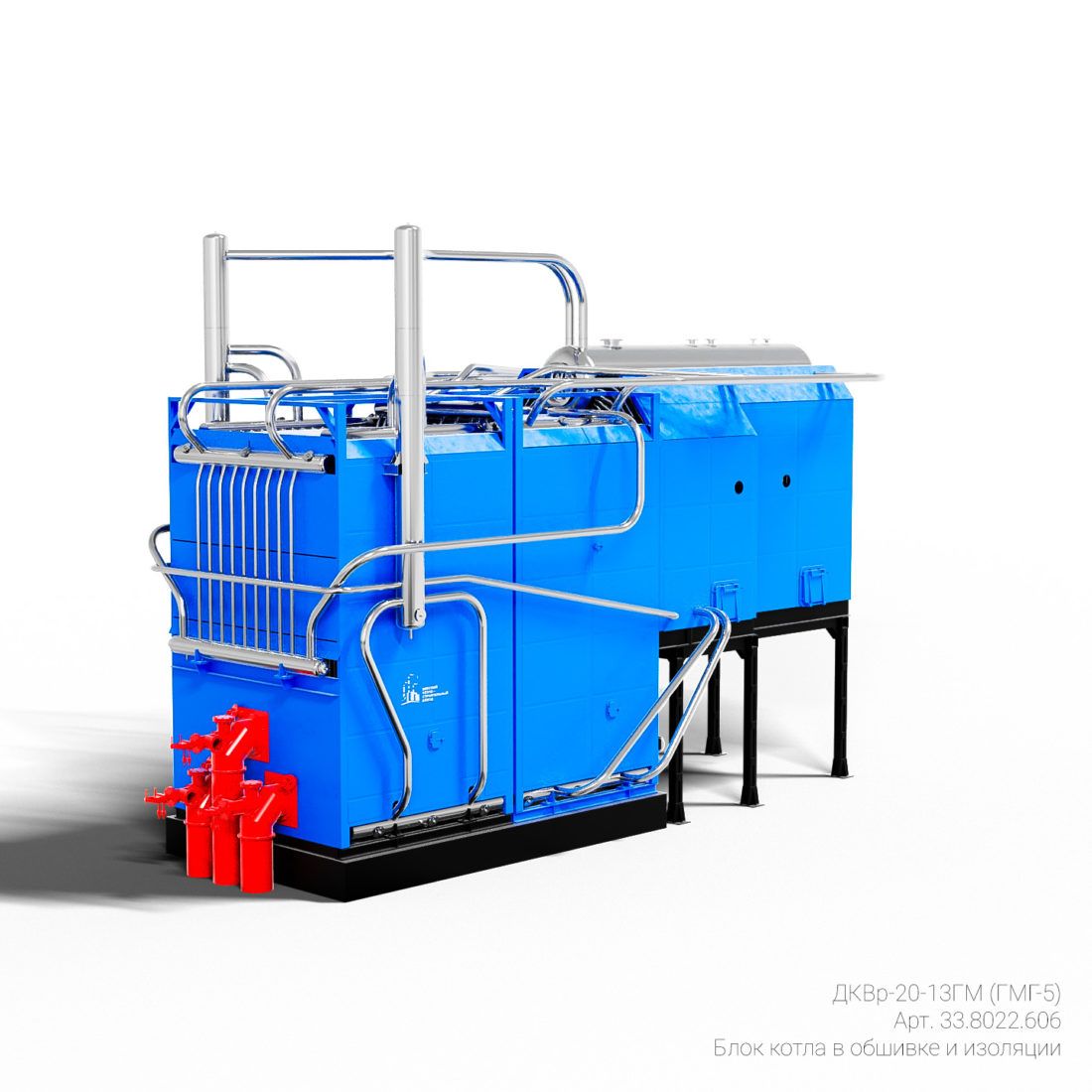

Котел ДКВр-20-13ГМ предназначен для получения насыщенного пара до 20 т/ч абсолютным давлением 1,4 (14,0) МПа (кгс/см2), используемого в системах теплопотребления, а также для технологических целей. Для сжигания топлива предусмотрены три горелки ГМГ-5, которые обеспечивают топливную экономичность и позволяют использовать пониженное давление в магистралях топливоподачи по сравнению с котлами с одним горелочным устройством. Горелки предназначены для сжигания природного газа низкого давления (ГОСТ 5542) либо мазута марок 40, 100 (ГОСТ 10585) или другого жидкого топлива с условной вязкостью не более 6-16 ВУ при температуре 80°С.

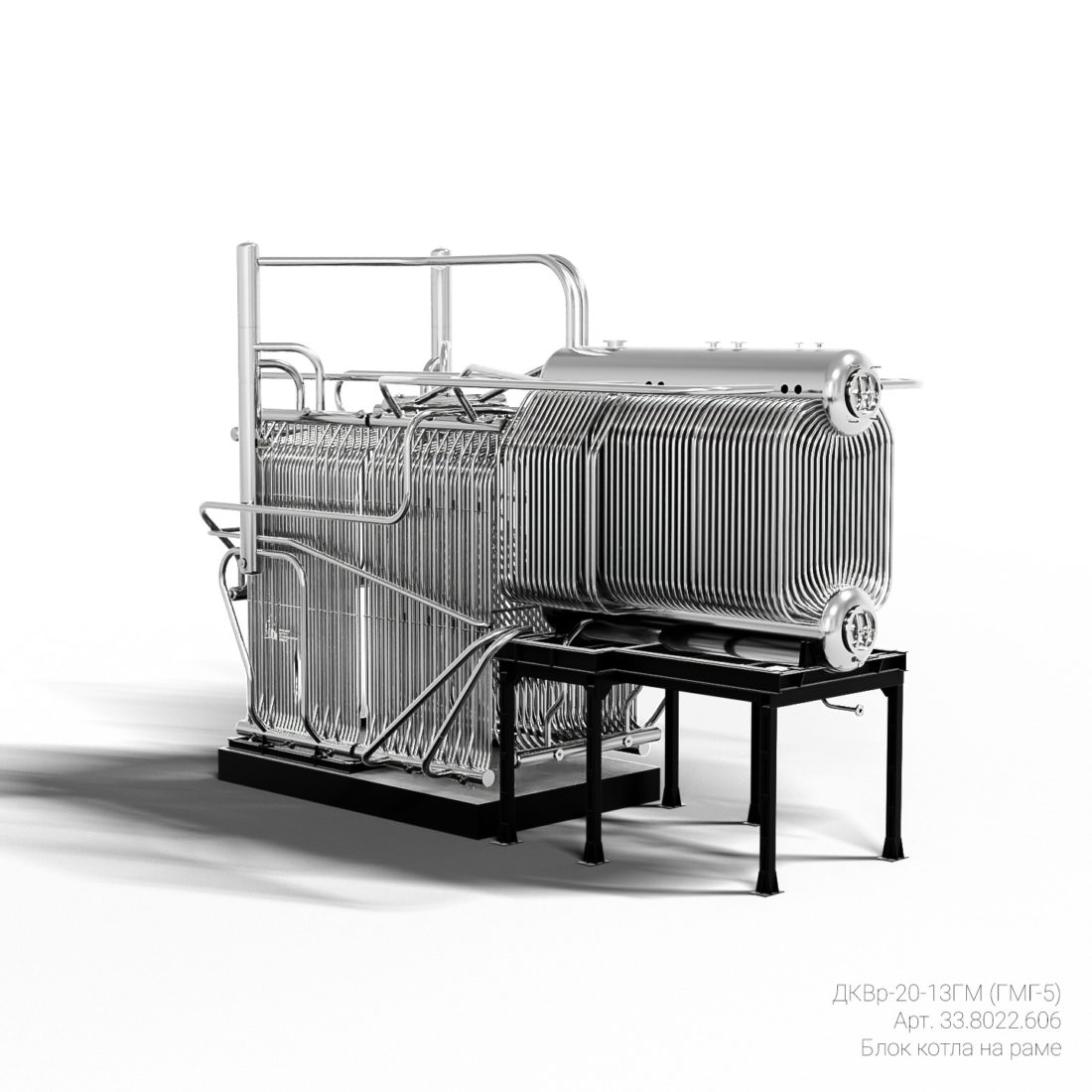

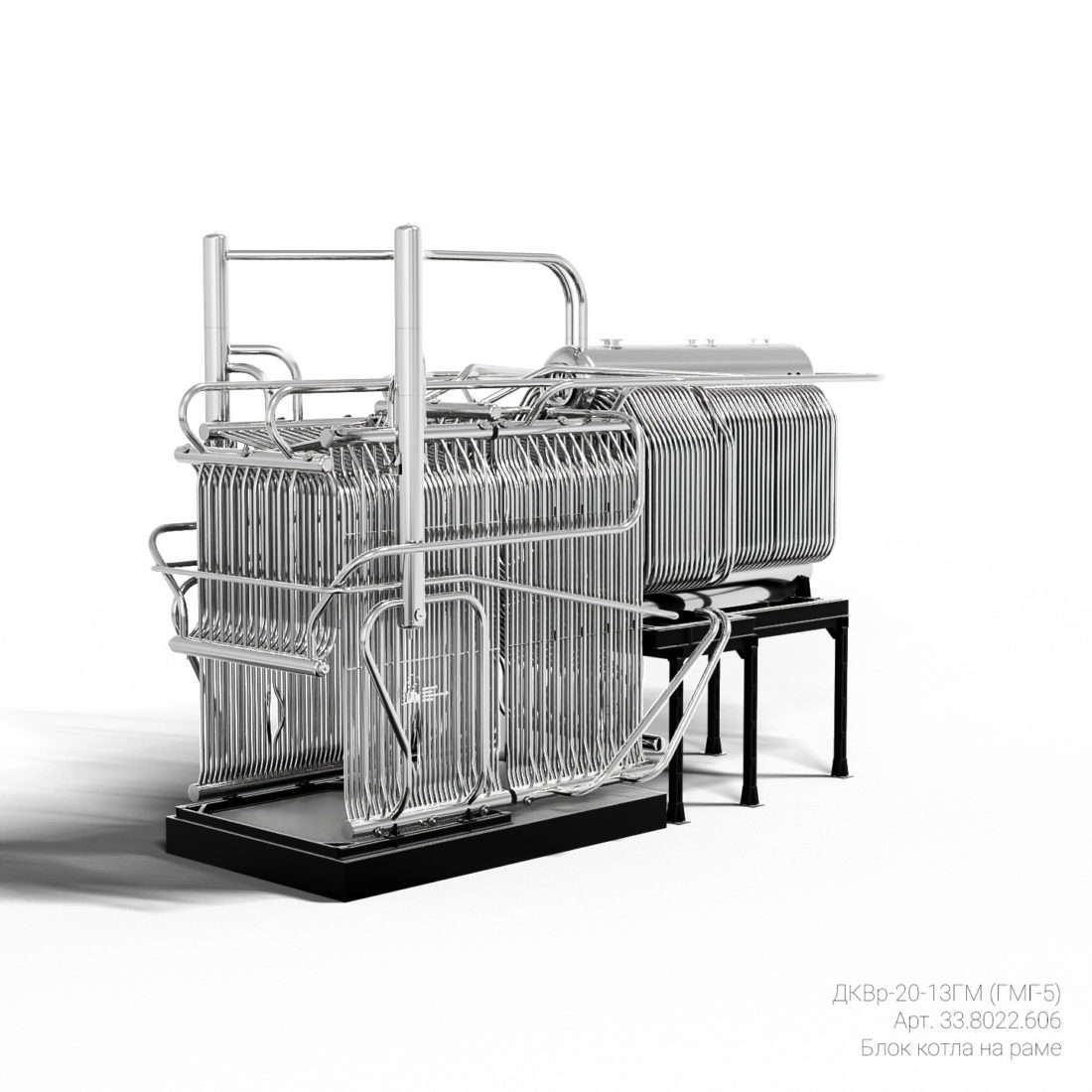

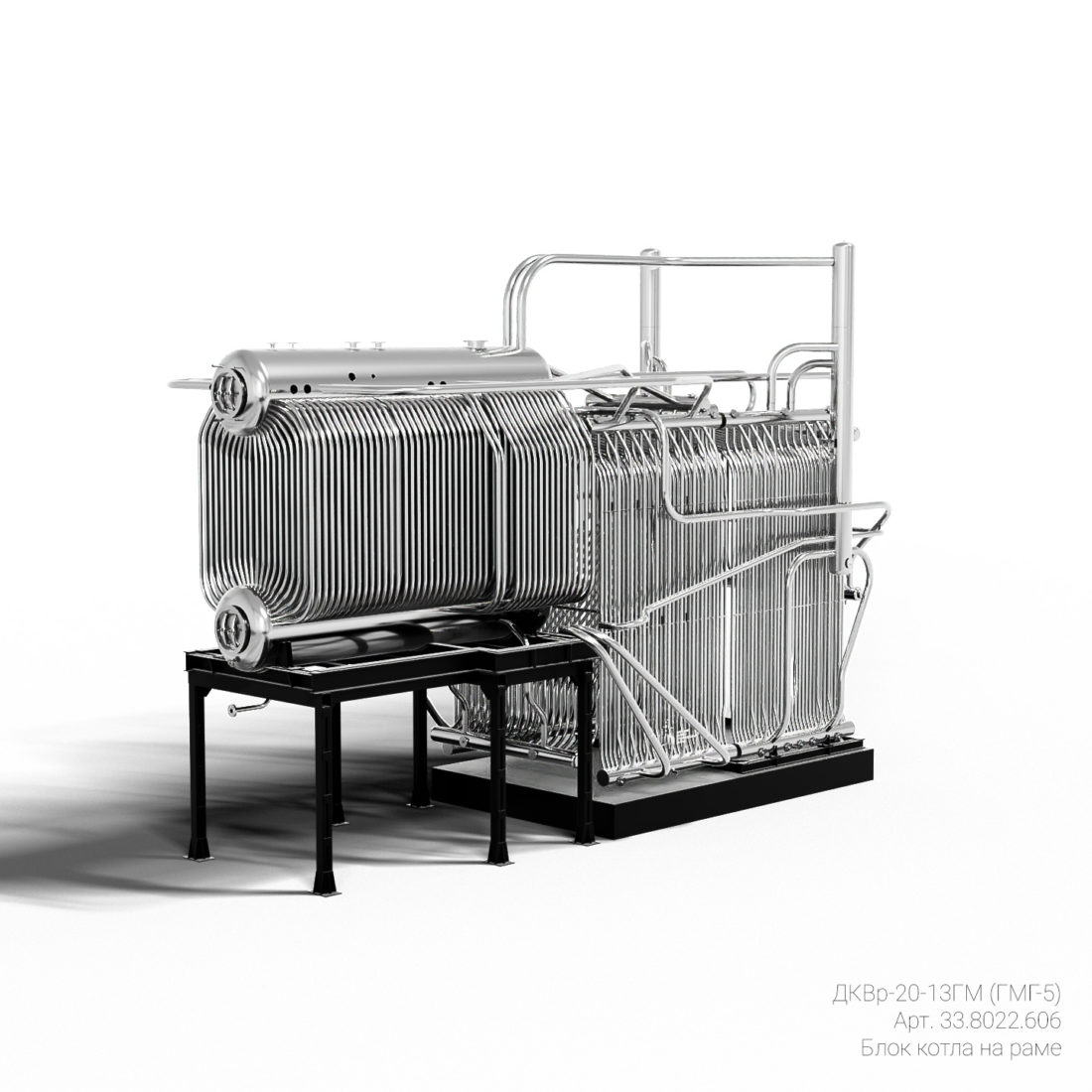

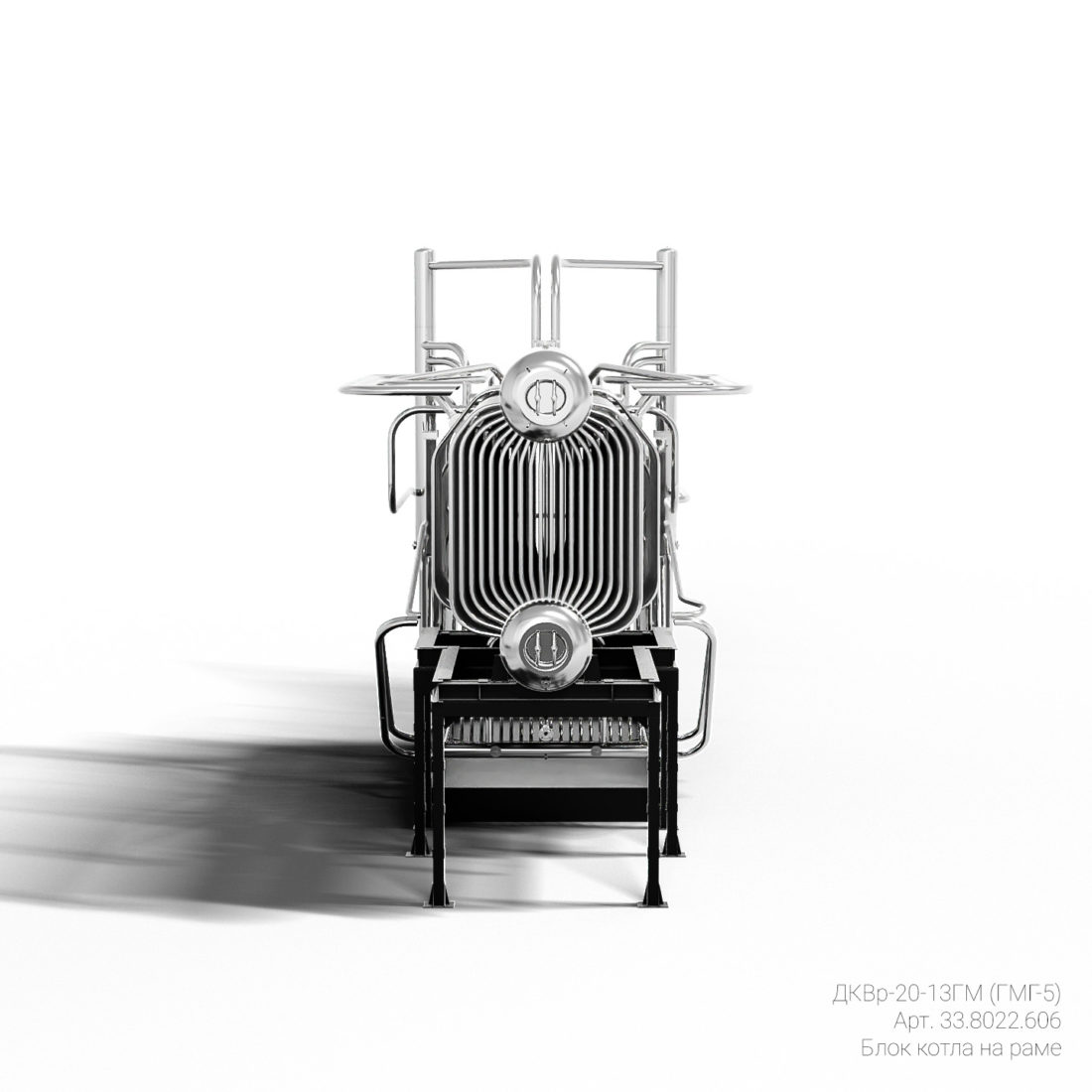

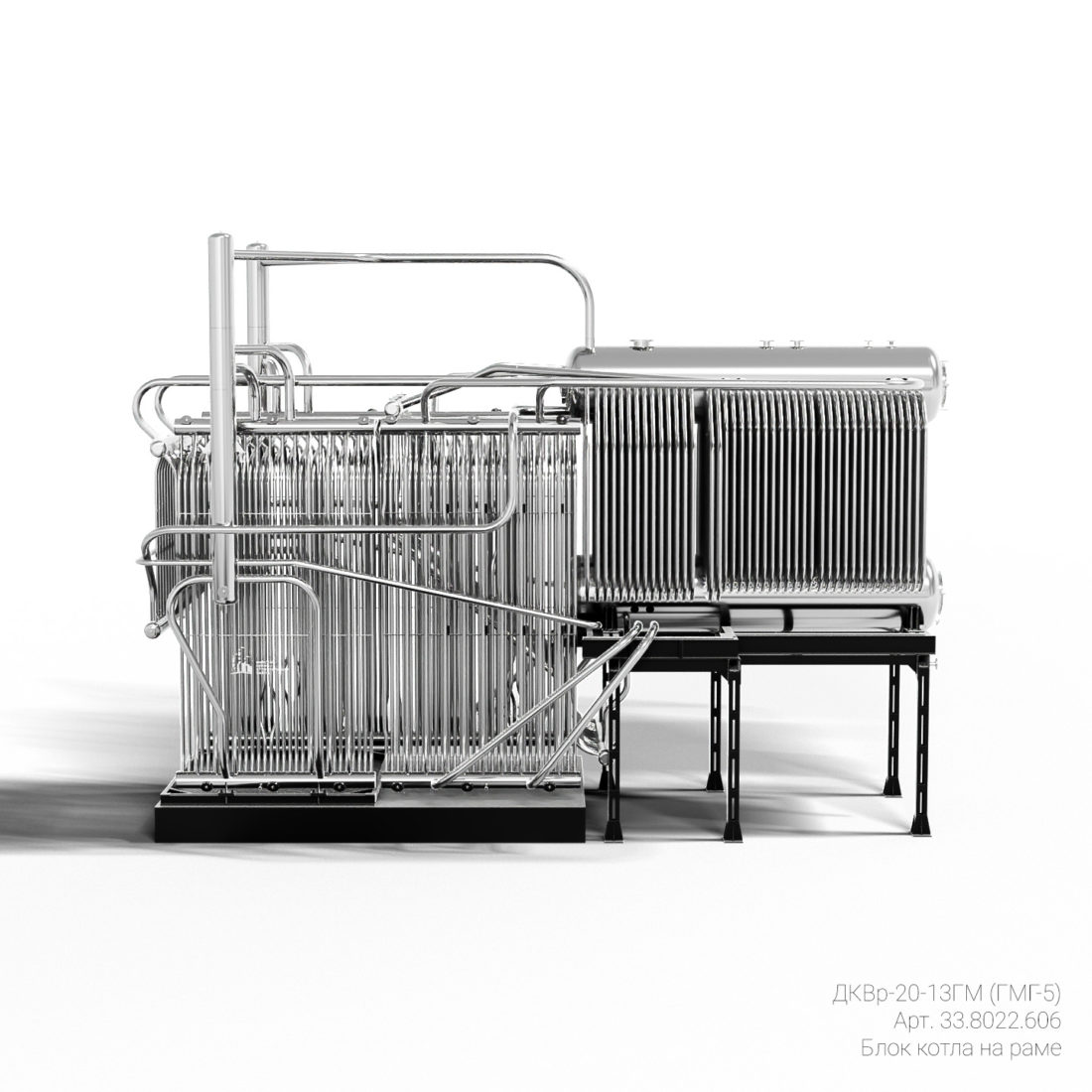

Барабаны, выполненные из листового проката марки 09Г2С толщиной 14 мм, имеют внутренний диаметр 1000 мм. В котлах ДКВр-20-13ГМ трубы экранов привариваются к нижним коллекторам и развальцовываются в верхнем барабане. Трубы выполнены из бесшовных холоднодеформированных труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733. Боковые экраны разбиты на два блока, один из которых расположен ближе к заднему экрану и относится к первой ступени испарения, а второй блок расположен ближе к фронтовому экрану и относится ко второй ступени испарения.
Схема испарения воды двухступенчатая с выносными циклонами, которые являются солевыми отсеками, а также сепараторами пара. Из циклонов ведется непрерывная продувка.

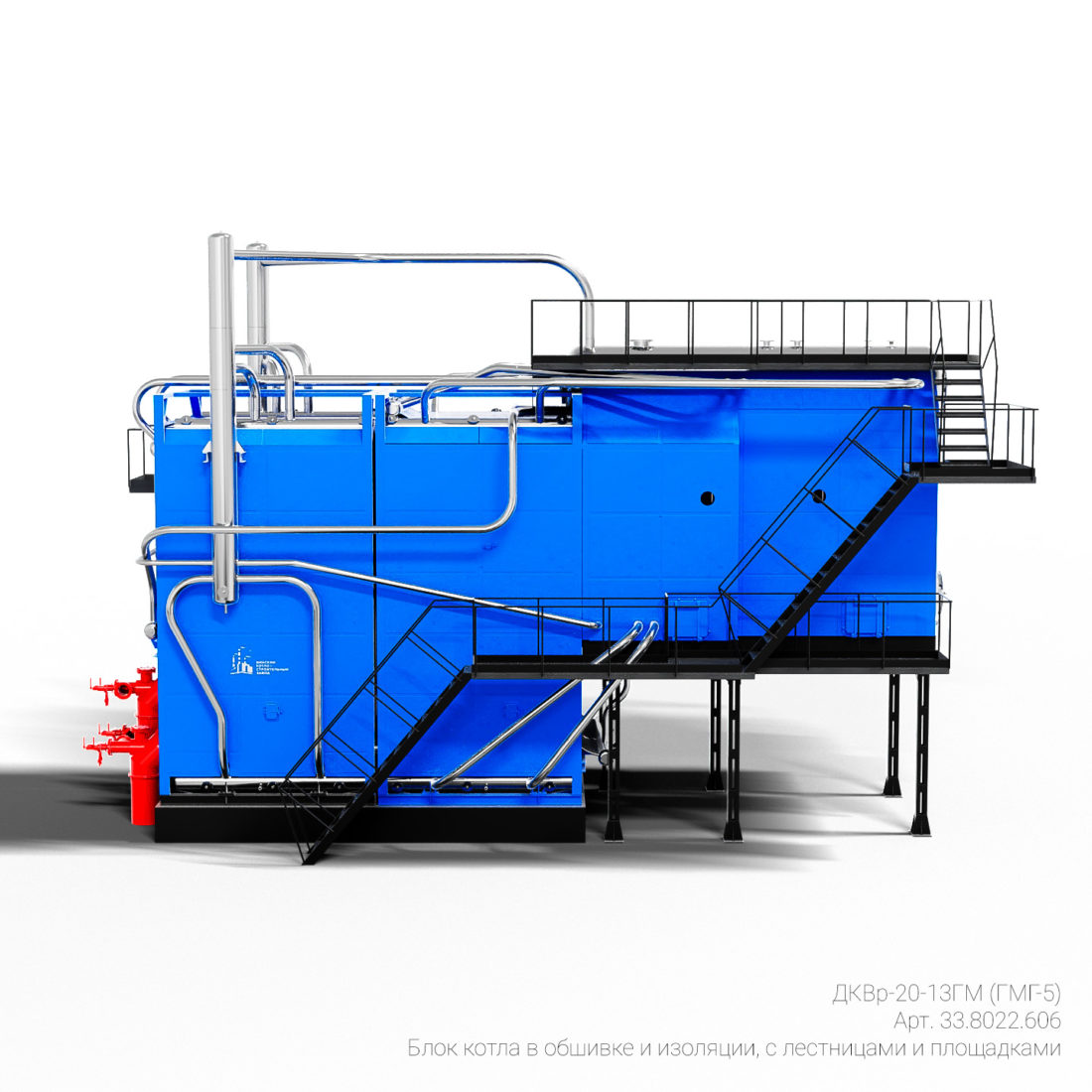

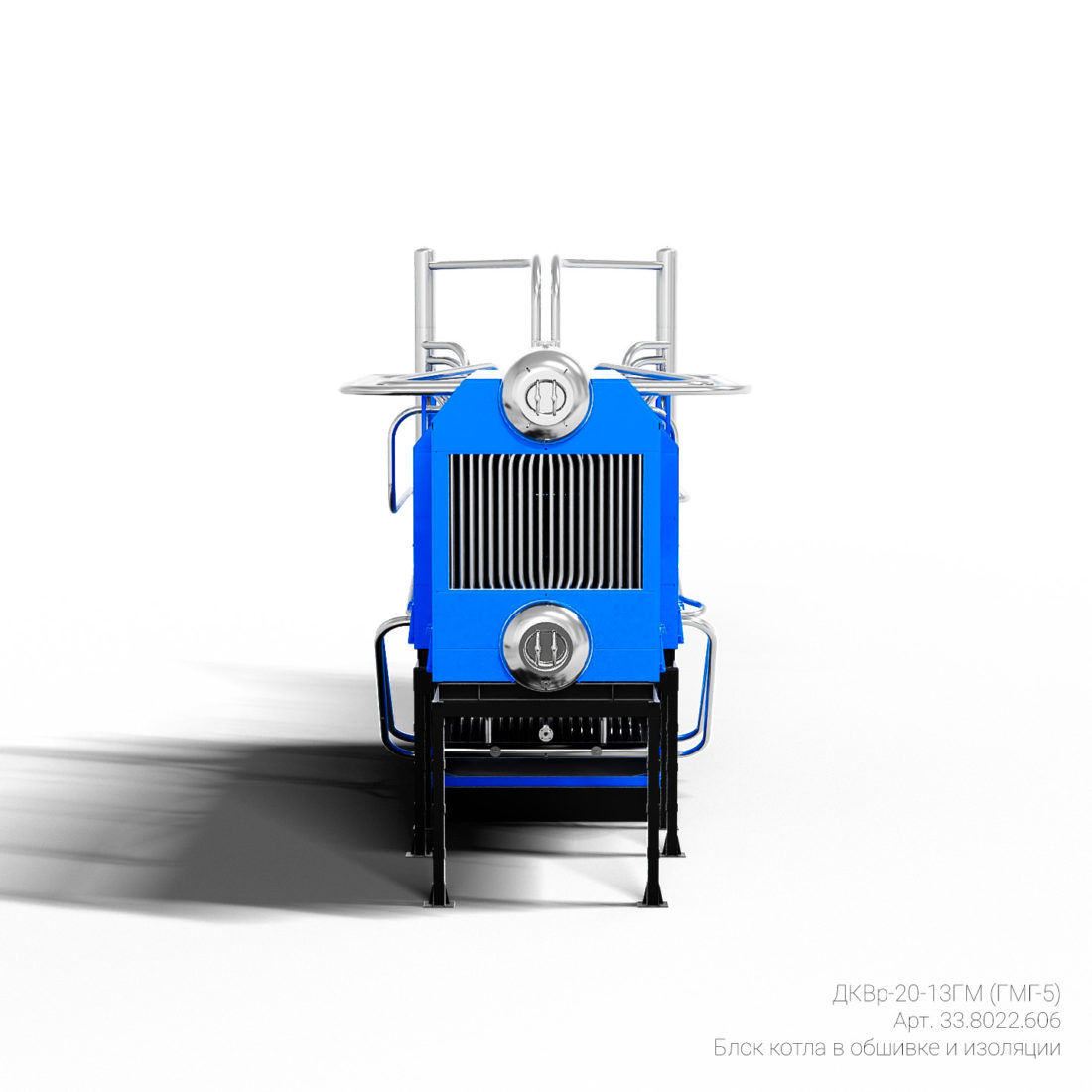

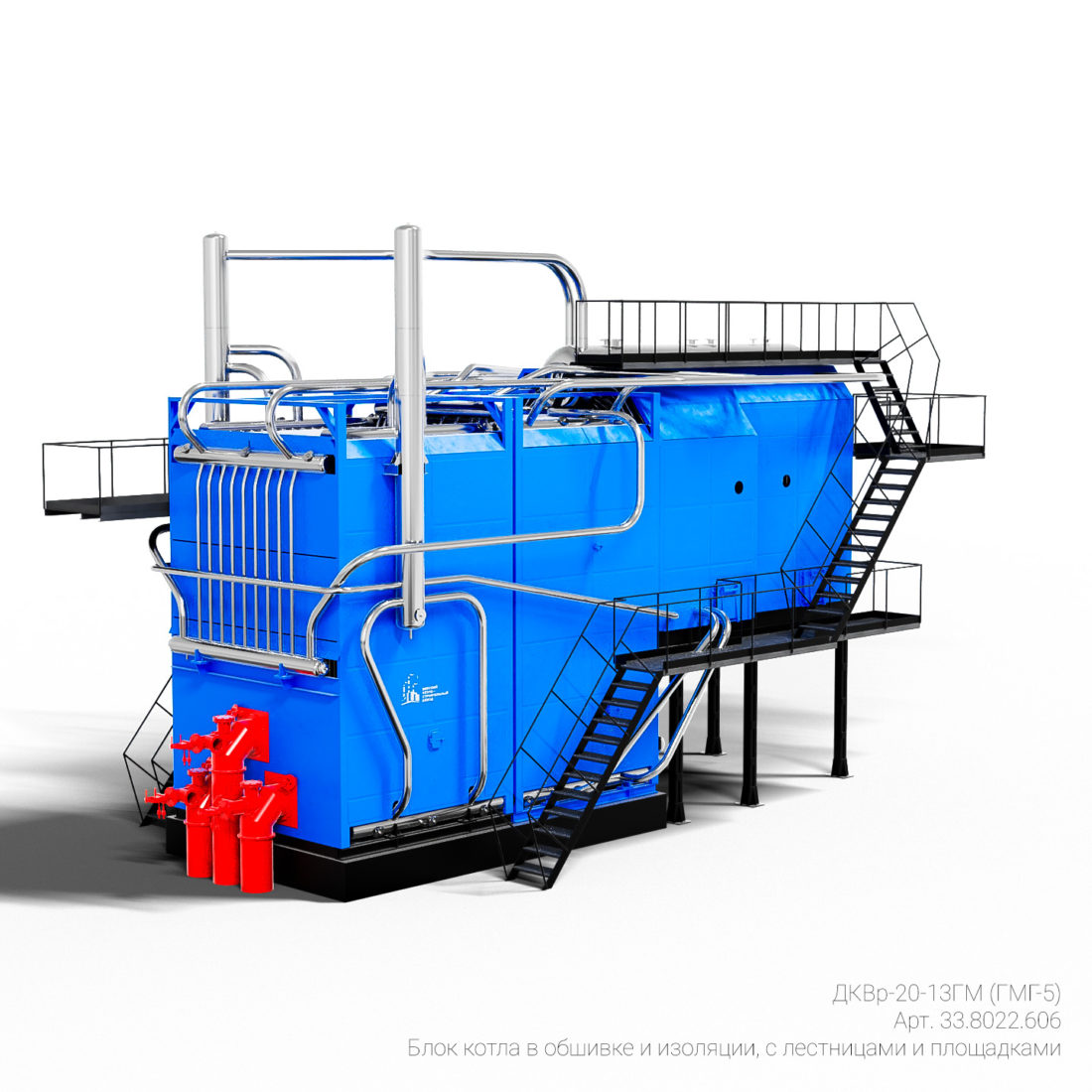

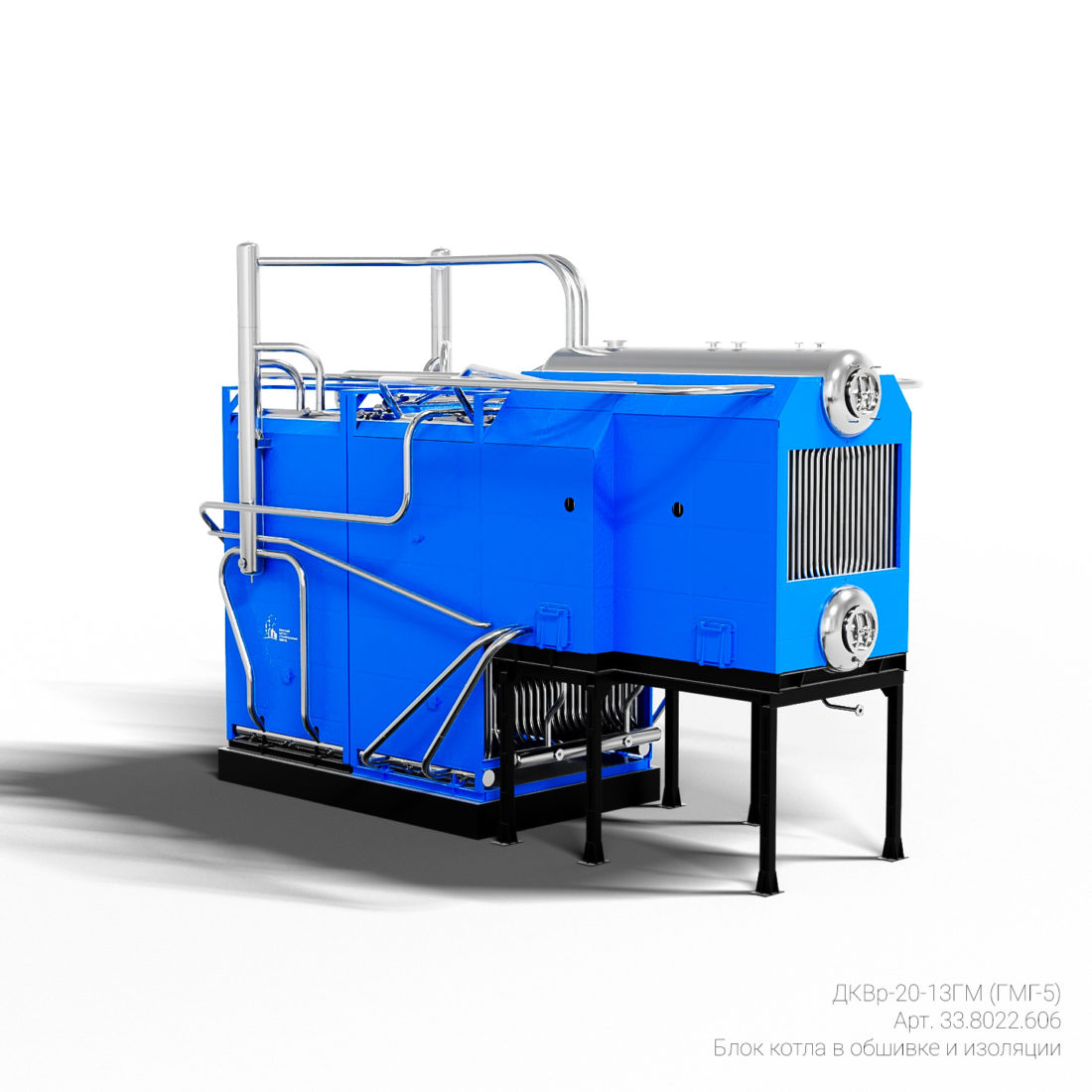

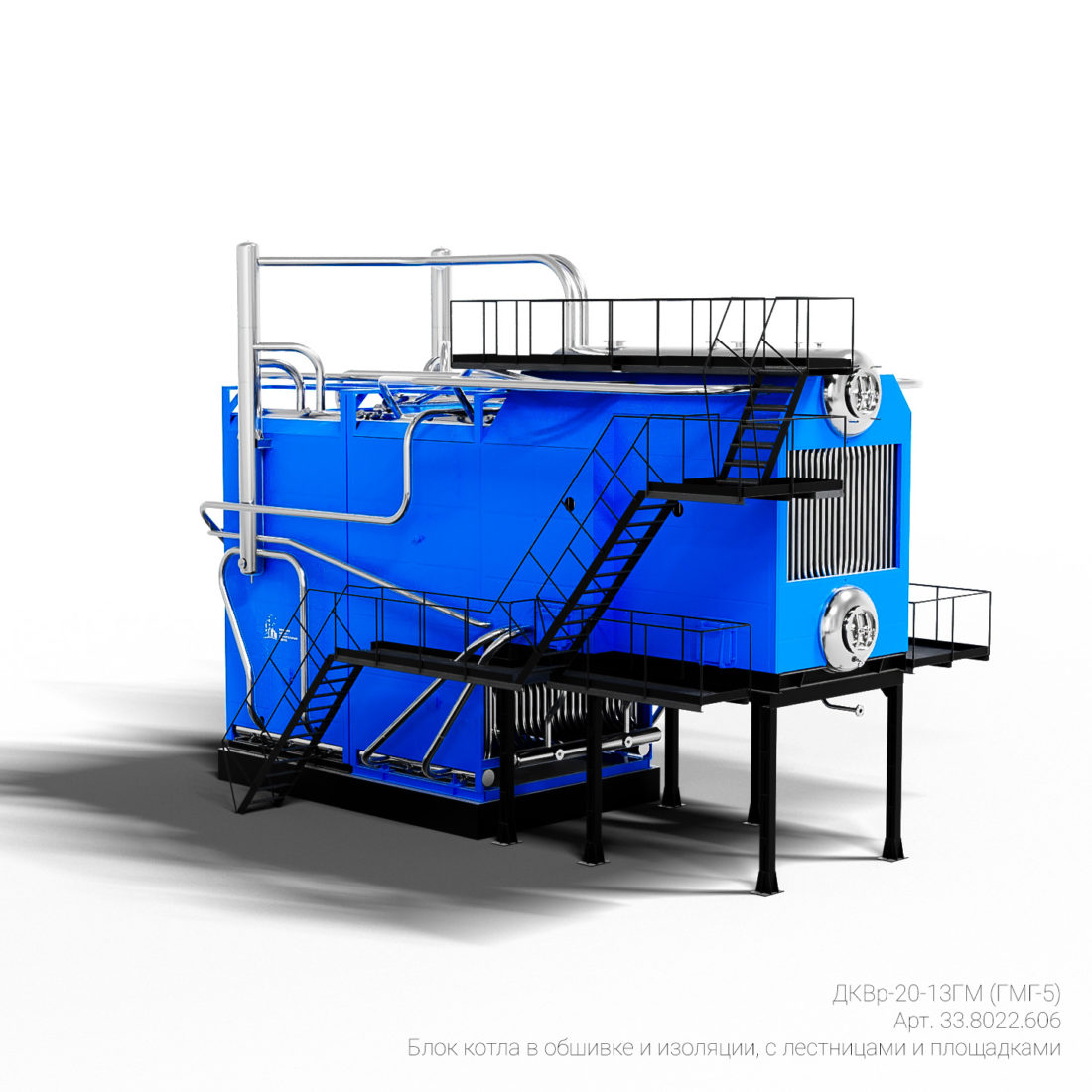

Для управления работой котла, обеспечения расчетных режимов работы и безопасных условий эксплуатации, котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная производительность, не менее, т/ч | 20,0 |
| 2. Топливо | Газ/мазут |
| 3. Абсолютное давление пара на выходе из котла, не более, МПа (кгс/см2) | 1,4 (14,0) |
| 4. Диапазон регулирования паропроизводительности, % | 30…100 |
| 5. К.П.Д., не менее, % | 92,1/90,3 |
| 6. Значение непрерывной продувки, не более, % от номинальной паропроизводительности | 10 |
| 7. Характеристика пара на выходе из котла | Насыщенный 194°С |
| 8. Температура питательной воды, °С | 100±10 |
| 9.Аэродинамическое сопротивление котла, не более, Па | 600 |
| 10. Содержание СО, не более, при α=1, мг/м3 | 117/200 |
| 11. Содержание NOx, не более, при α=1, мг/м3 | 145/490 |
| 12. Коэффициент избытка воздуха, не более | 1,15/1,2 |
| 13. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С | 180/200 |
| 14. Температура ограждающих поверхностей котла, не более, °С | 55 |
| 15. Гидравлическое сопротивление котла, не более, МПа | 0,2 |
| 16. Уровень звука в контрольных точках, не более, дБА | 80 |
| 17. Потери тепла в окружающую среду через наружные поверхности котла, не более, Вт/м2 | 475 |
| 18. Время растопки котла из холодного состояния, не более, ч | 1,5 |
| 19. Число транспортабельных блоков, шт | Поставляется россыпью |
| 20. Габаритные размеры, не более, мм | |
| Длина | 11500 |
| Ширина | 5970 |
| Высота | 7660 |
| 21. Масса котла в объеме заводской поставки, не более, кг | 44634 |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
