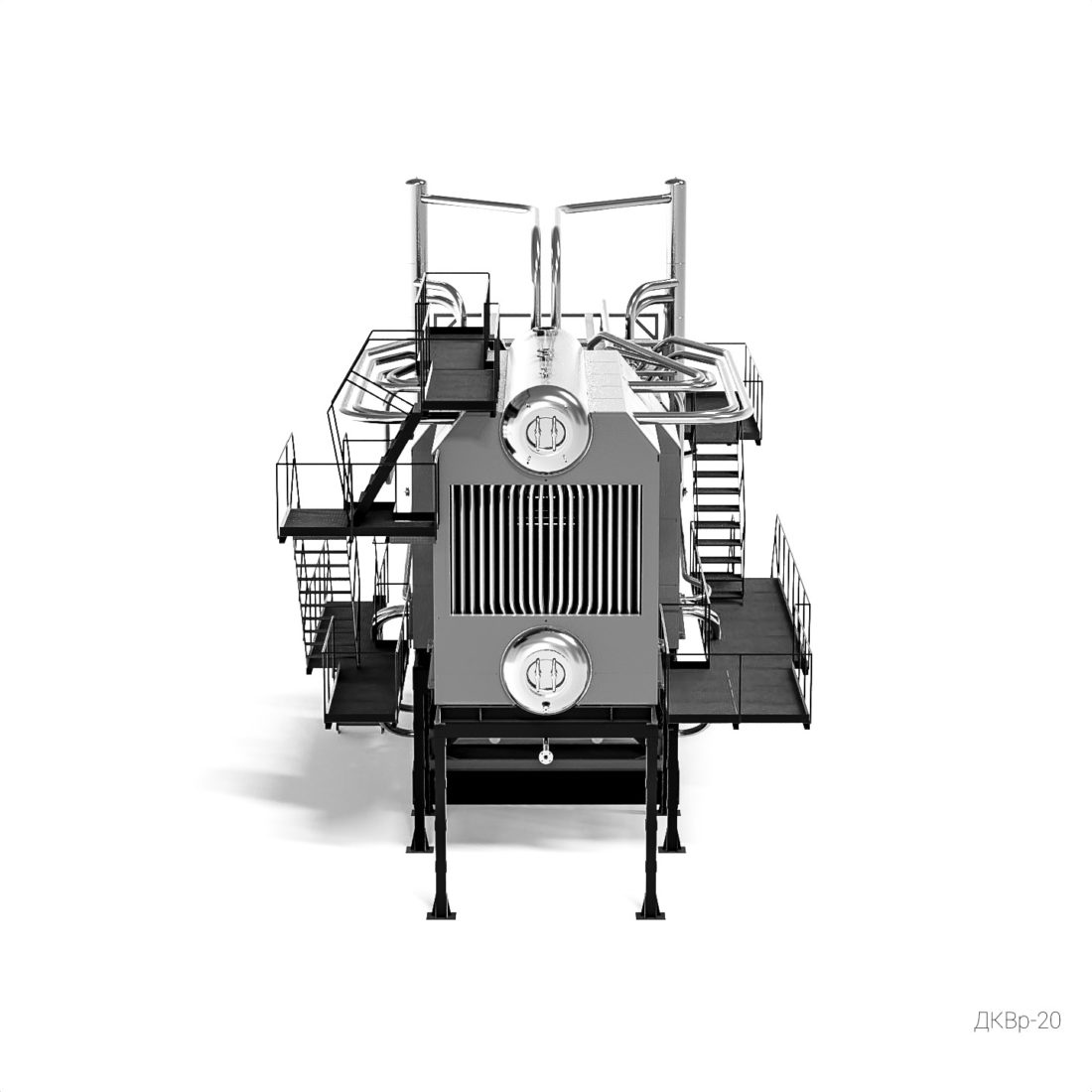

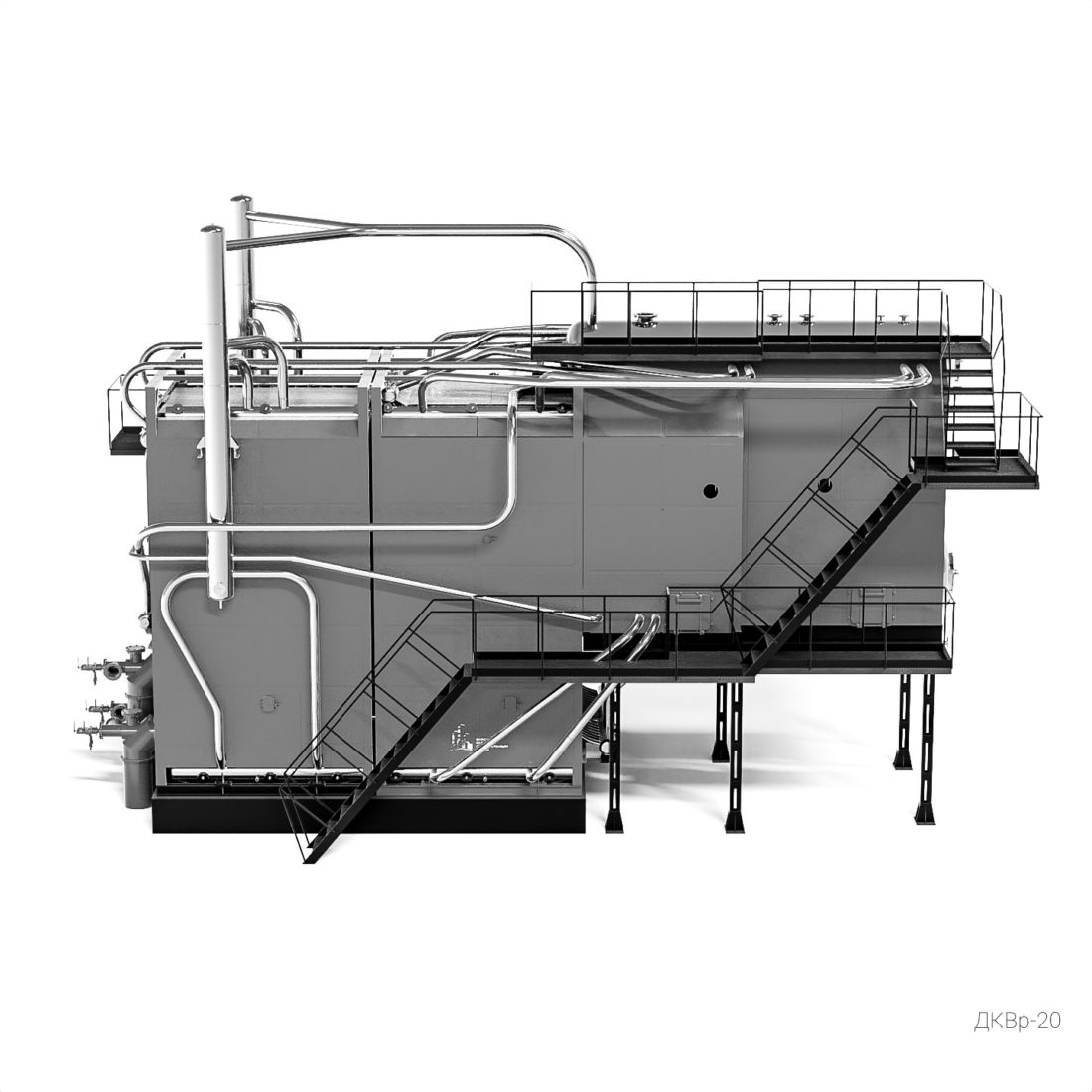

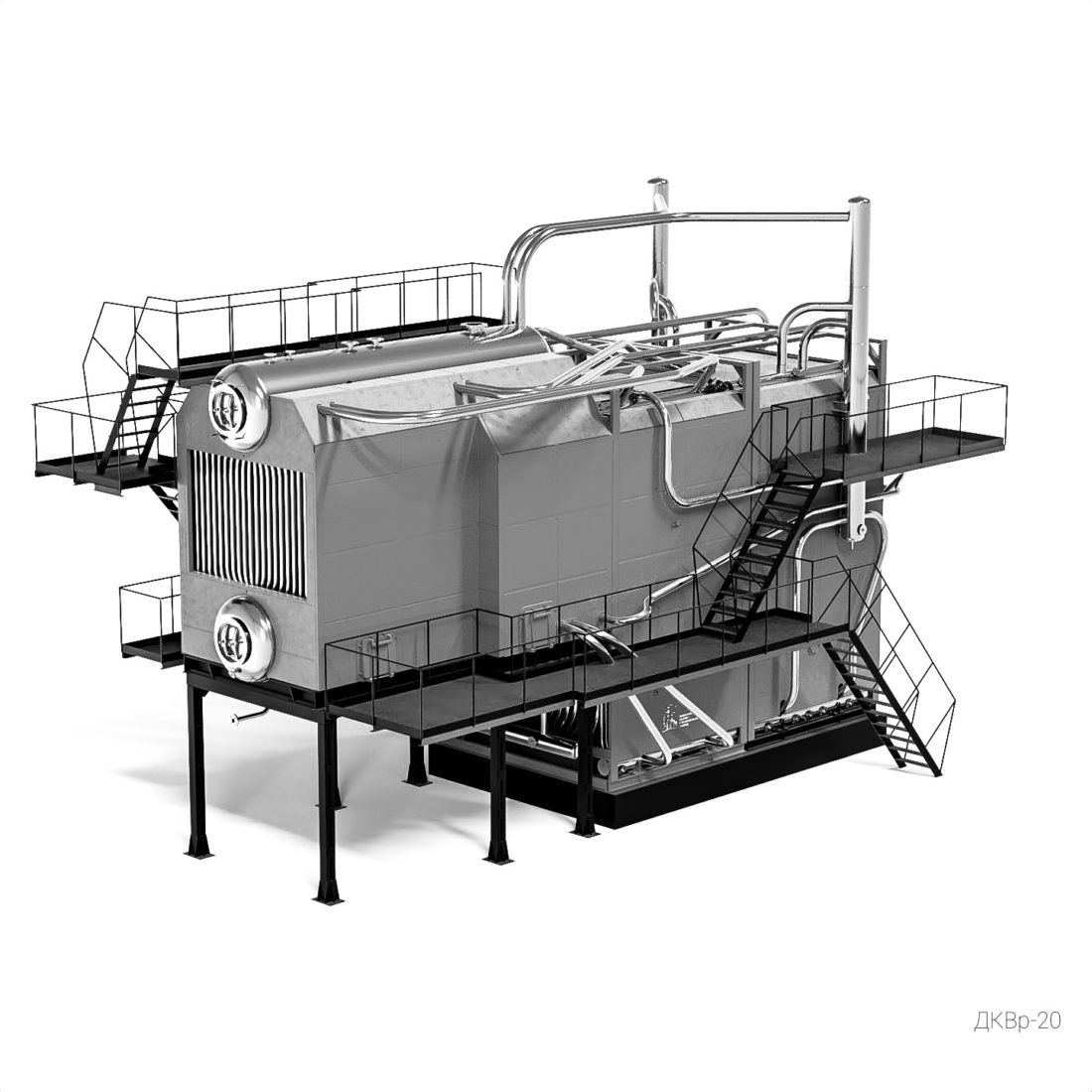

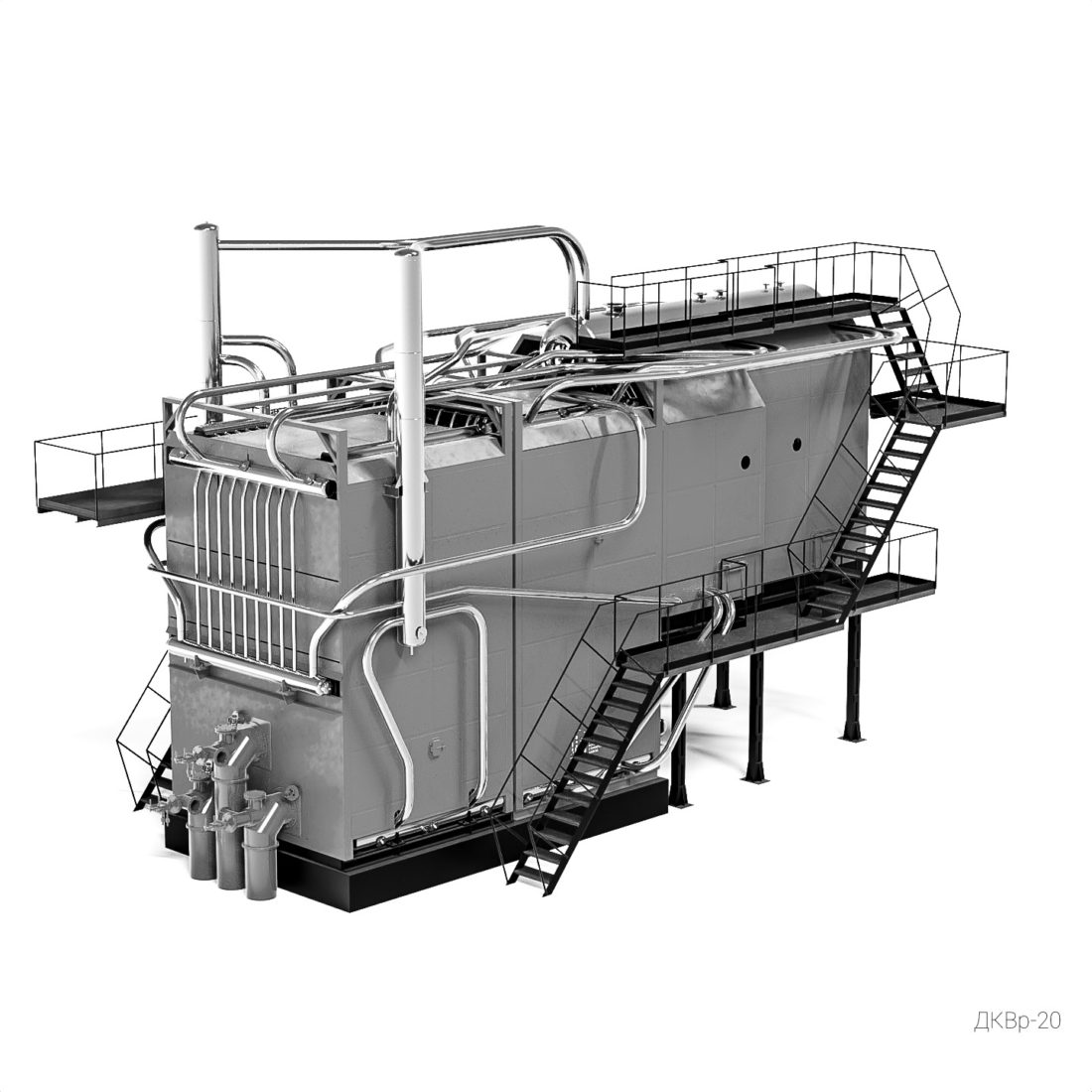

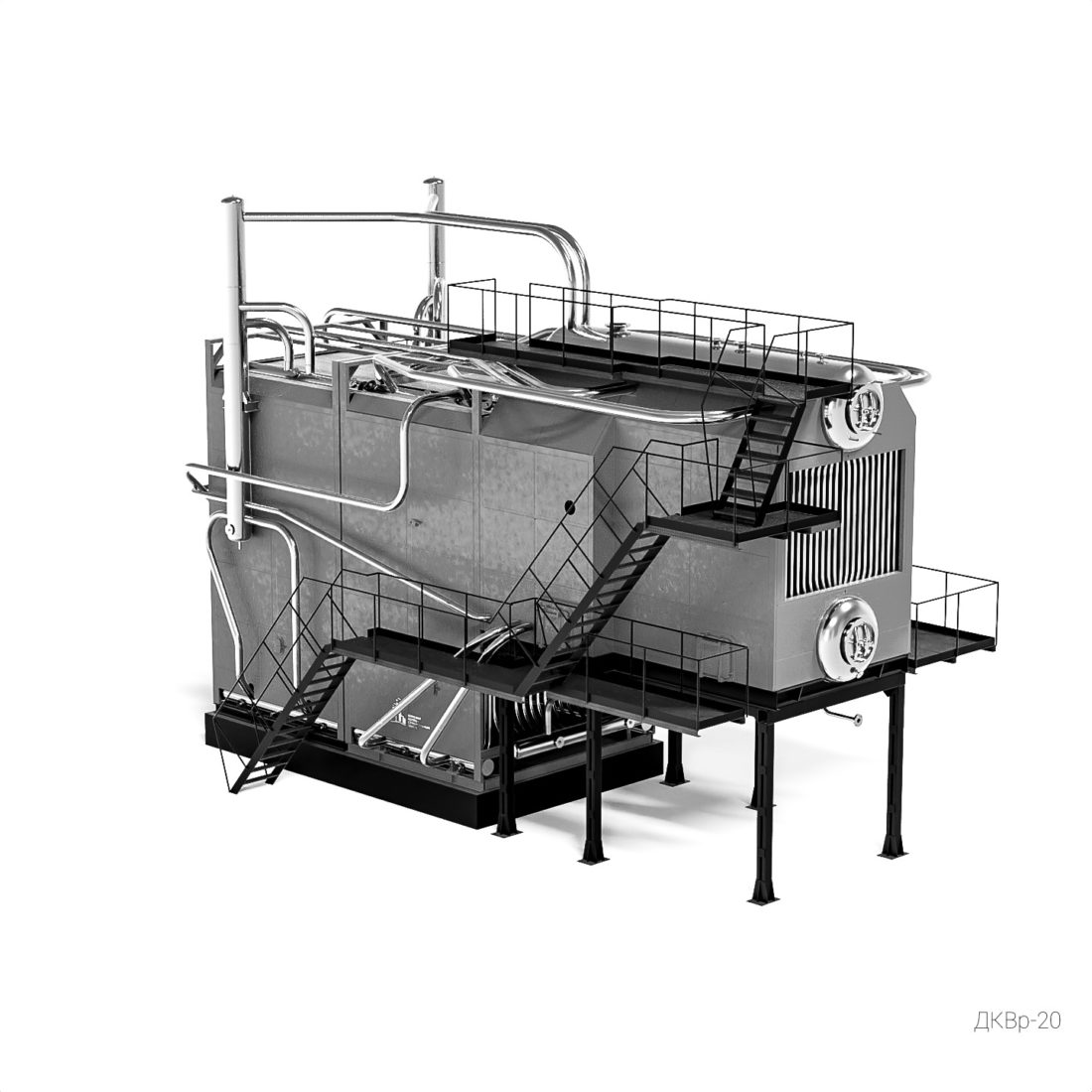

Котел паровой ДКВр-20-13С (ТЧЗ)

Артикул: 33.8002.609
Номер компоновки: 00.8002.609
Предварительный заказ изделия

Стоимость изделия от: 1 400 000 ₽


В наличии
Производительность: 20 т/ч насыщенного пара с давлением до 1,3 (13,0) МПа (кгс/см2) и температурой насыщенного пара 194°С

1 400 000 ₽

Артикул: 33.8002.609 Категория:
Дополнительная комплектация изделия:

Описание

Котел ДКВр-20-13С предназначен для получения насыщенного пара до 20 т/ч абсолютным давлением 1,4 (14,0) МПа (кгс/см2), используемого в системах теплопотребления, а также для технологических целей. Для котла предусмотрена топка ТЧЗ.

Барабаны, выполненные из листового проката марки 09Г2С толщиной 14 мм, имеют внутренний диаметр 1000 мм. В котлах ДКВр-20-13С трубы экранов привариваются к нижним коллекторам и развальцовываются в верхнем барабане. Все экранные трубы имеют радиус гиба 400 мм, что позволяет чистить их шарошкой. Трубы выполнены из бесшовных холоднодеформированных труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733. При питании экранов из нижнего барабана для предотвращения попадания в них шлама концы опускных труб располагаются выше зоны скапливания шлама. Боковые экраны разбиты на два блока, один из которых расположен ближе к заднему экрану и относится к первой ступени испарения, а второй блок расположен ближе к фронтовому экрану и относится ко второй ступени испарения. Схема испарения воды двухступенчатая с выносными циклонами, которые являются солевыми отсеками, а также сепараторами пара. Из циклонов ведется непрерывная продувка.

Для управления работой котла, обеспечения расчетных режимов работы и безопасных условий эксплуатации, котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности.

Наименование параметра Нормируемое значение
1. Номинальная производительность, т/ч 20,0
2. Топливо Каменный/бурый уголь
3.Абсолютное давление пара на выходе из котла, не более, МПа (кгс/см2) 1,4 (14,0)
4. Диапазон регулирования паропроизводительности, % 25…100
5. К.П.Д., не менее, % 86,0
6. Значение непрерывной продувки, не более, % от номинальной паропроизводительности 10
7.  Характеристика пара на выходе из котла Насыщенный 194°С
8. Температура питательной воды, °С 100±10
9.Аэродинамическое сопротивление котла, не более, Па 600
10. Содержание СО, не более, при α=1, мг/м3 375
11. Содержание NOx, не более, при α=1, мг/м3 750
12. Содержание твердых частиц в уходящих газах, не более, мг/м3 200
13. Коэффициент избытка воздуха, не более 1,4
14. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С 390
15. Температура ограждающих поверхностей котла, не более, °С 55
16. Гидравлическое сопротивление котла, не более, МПа 0,2
17. Уровень звука в контрольных точках, не более, дБА 80
18. Потери тепла в окружающую среду через наружные поверхности котла, не более, Вт/м2 475
19. Время растопки котла из холодного состояния, не более, ч 1,5
20. Число транспортабельных блоков, шт Поставляется россыпью
21. Габаритные размеры, не более, мм
Длина 11500
Ширина 5970
Высота 7660
22. Масса котла в объеме заводской поставки, не более, кг 43926

Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации котла:

– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;

– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
