Description

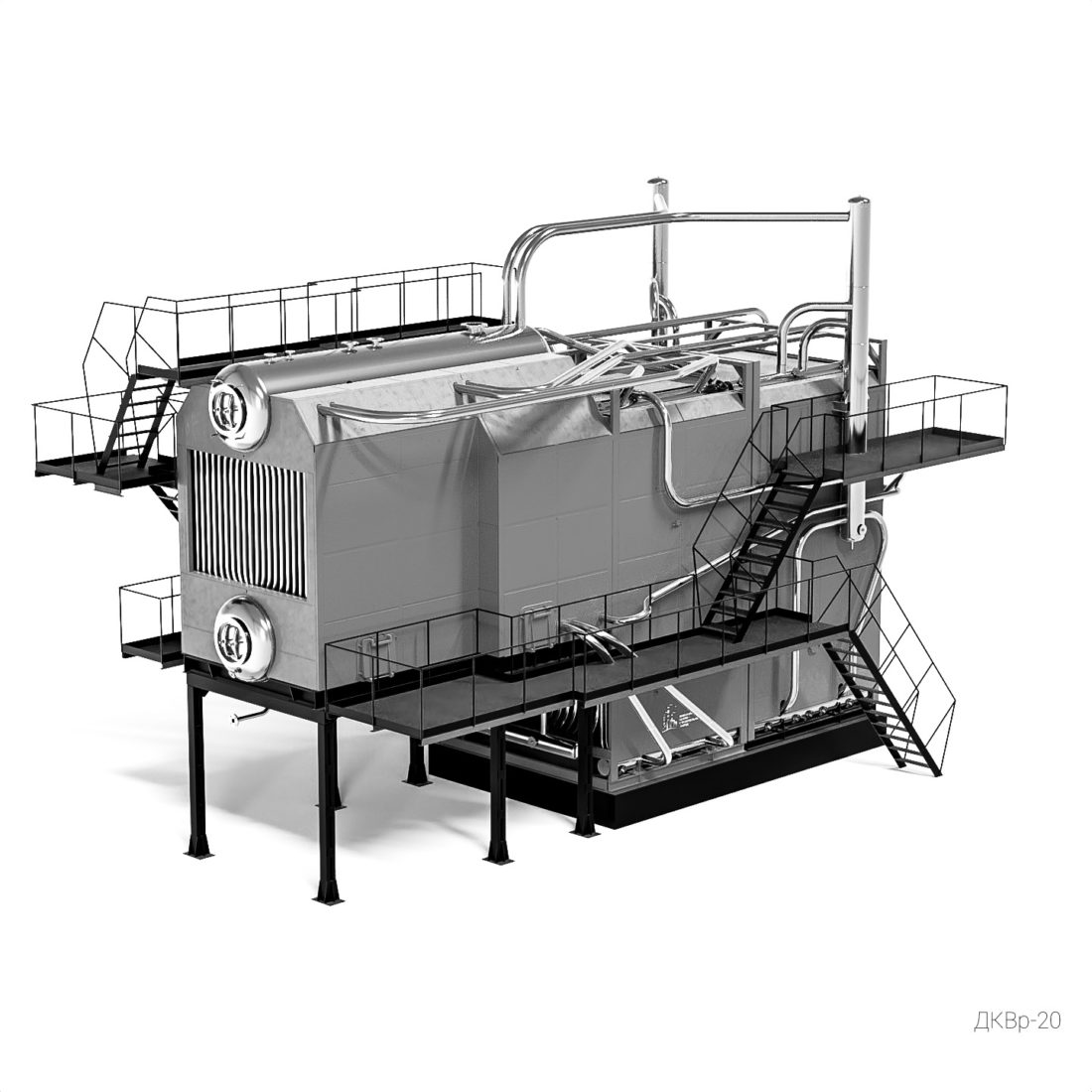

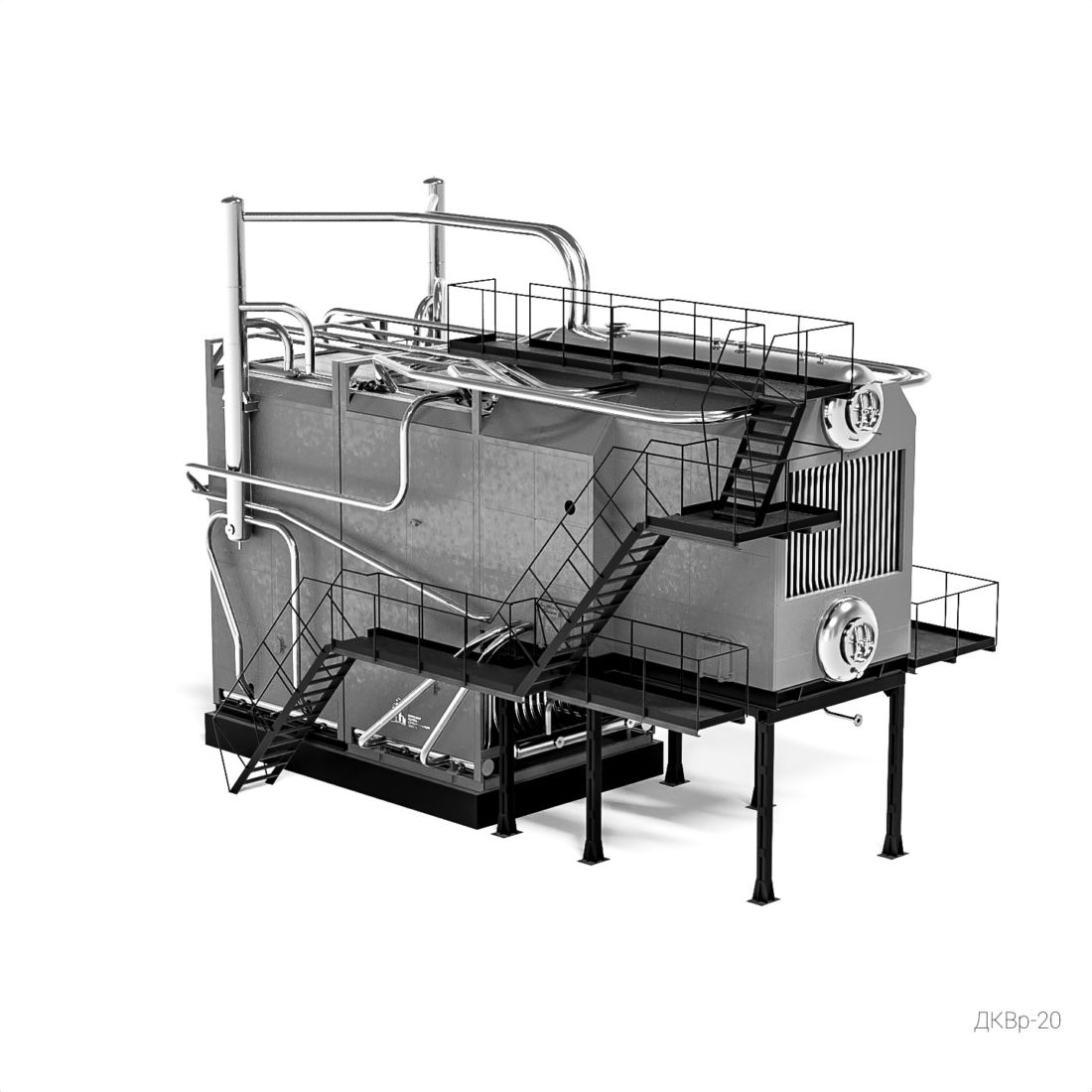

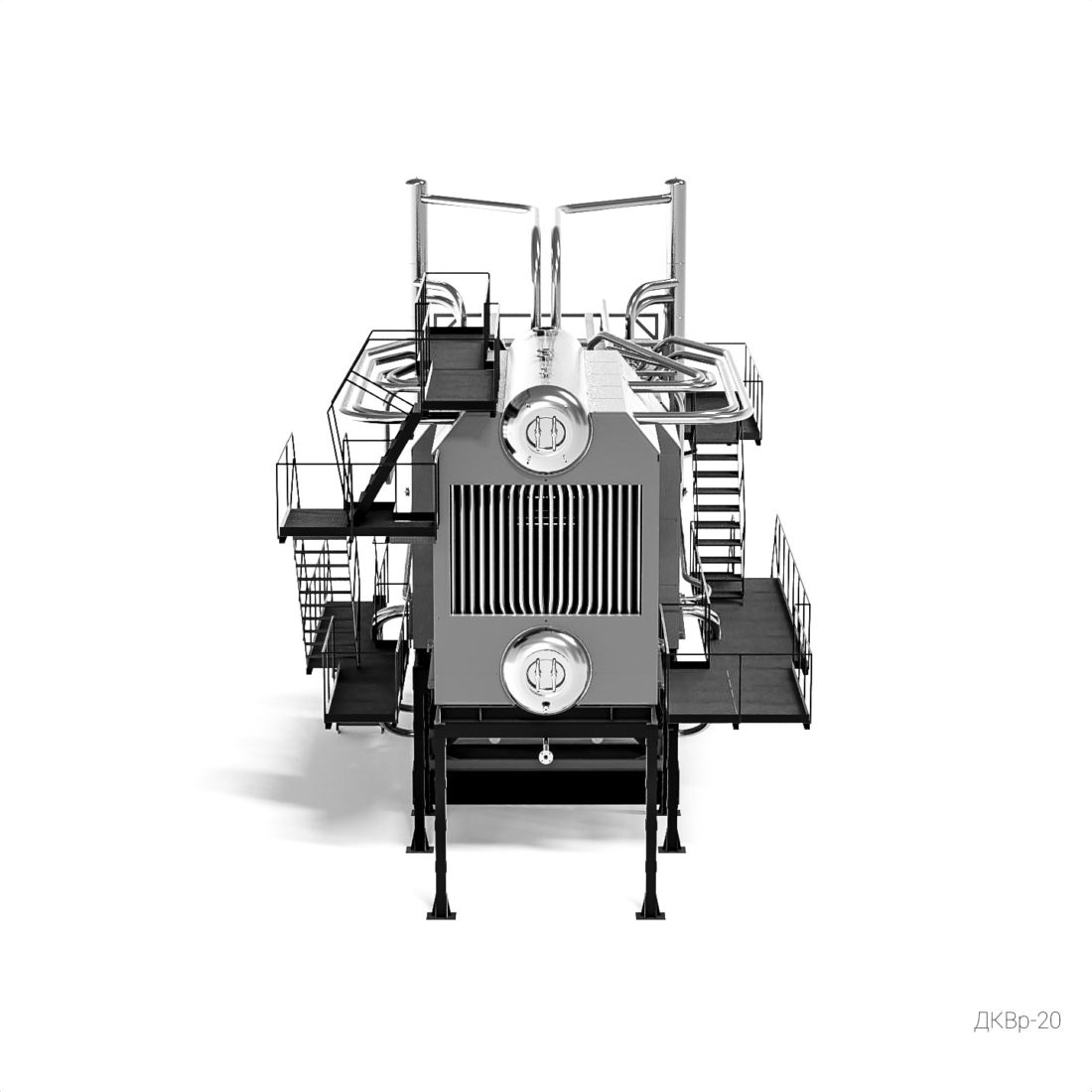

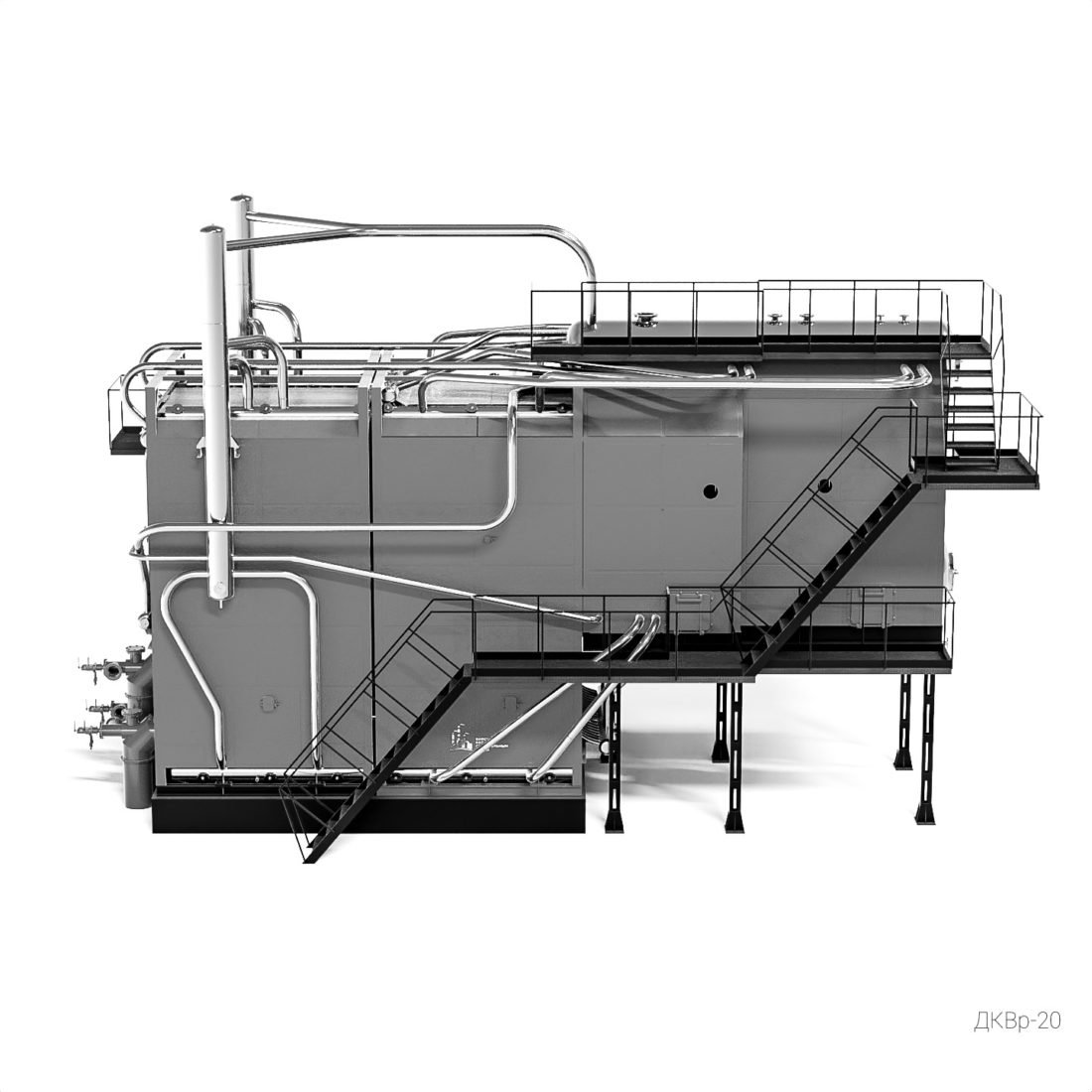

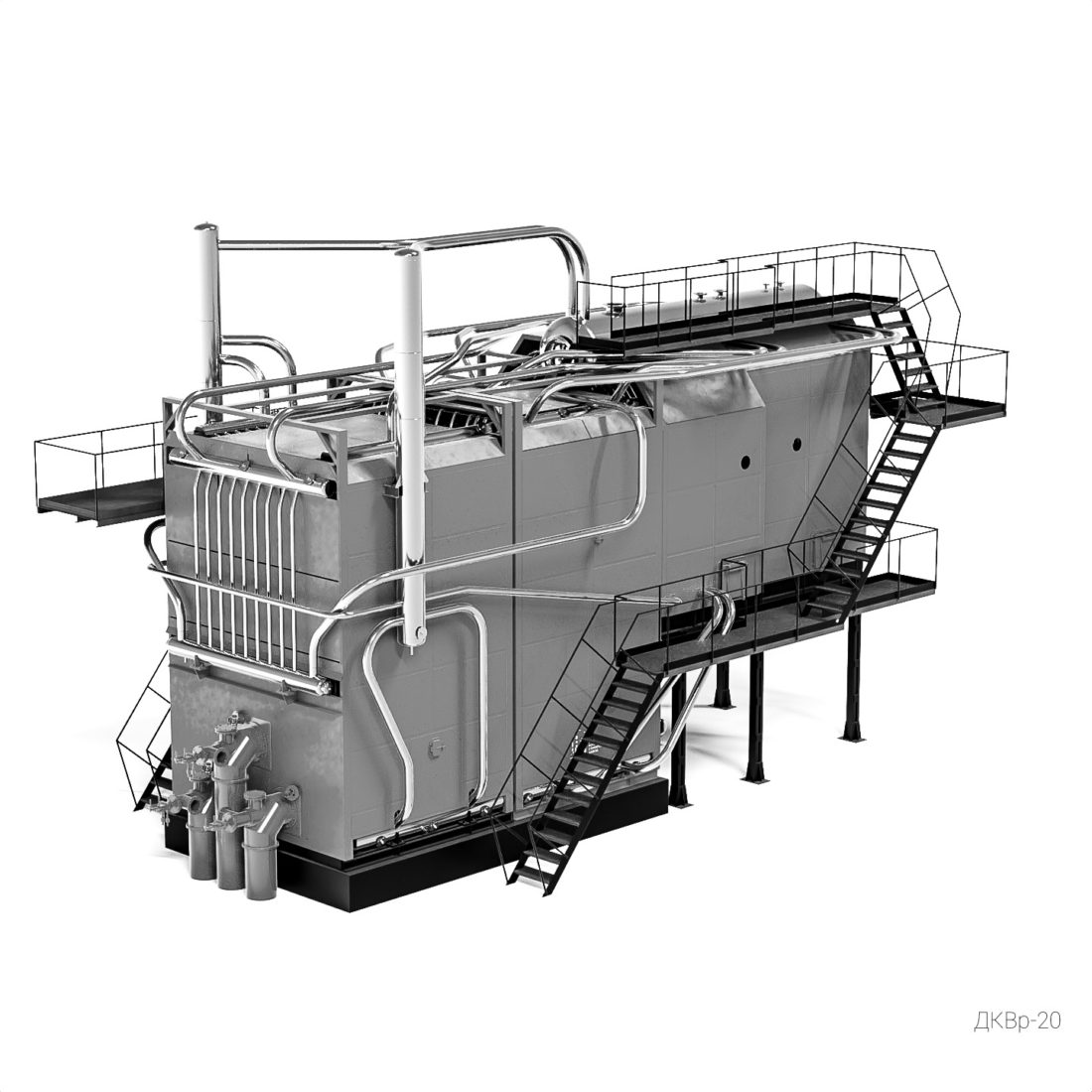

Котел ДКВр-20-13-370ГМ предназначен для получения перегретого пара до 20 т/ч абсолютным давлением 2,4 (24,0) МПа (кгс/см²), используемого в системах теплопотребления, а также для технологических целей. Для сжигания топлива предусмотрены три горелки ГМГ-5, которые обеспечивают топливную экономичность и позволяют использовать пониженное давление в магистралях топливоподачи по сравнению с котлами с одним горелочным устройством, горелки предназначены для сжигания природного газа низкого давления (ГОСТ 5542) либо мазута марок 40,100 (ГОСТ 10585) или другого жидкого топлива с условной вязкостью не более 6-16 ВУ при температуре 80°С.

Барабаны, выполненные из листового проката марки 09Г2С толщиной 22 мм, имеют внутренний диаметр 1000 мм. В котлах ДКВр-20-23-370ГМ трубы экранов привариваются к нижним коллекторам и развальцовываются в верхнем барабане. Трубы выполнены из бесшовных холоднодеформированных труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733. Боковые экраны разбиты на два блока, один из которых расположен ближе к заднему экрану и относится к первой ступени испарения, а второй блок расположен ближе к фронтовому экрану и относится ко второй ступени испарения. В конвективном пучке предусмотрены пароперегреватели для обеспечения температуры пара 370°С.

Схема испарения воды двухступенчатая с выносными циклонами, которые являются солевыми отсеками, а также сепараторами пара. Из циклонов ведется непрерывная продувка. Для управления работой котла, обеспечения расчетных режимов работы и безопасных условий эксплуатации, котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности.
