Стоимость изделия от: 1 400 000 ₽
1 400 000 ₽
Дополнительная комплектация изделия:
Экономайзер: БВЭС-II-2 (арт. 60.9091.008-01);
Вентилятор: ВДН-10-1000 (арт. 64.8048.085-06, арт. 64.8048.085-07);
Дымосос: ДН-9-1000 (арт. 63.8046.030-06, арт. 63.8046.030-07);
Горелка: ГМГ-2 (арт. 61.8326.017-02, арт. 61.8326.017-03);
Автоматика: Вариант 1 (арт. 33.9911.002), Вариант 2 (арт. 33.9912.002), Вариант 3 (арт. 33.9913.002), Вариант 4 (арт. 33.9914.002)
Description

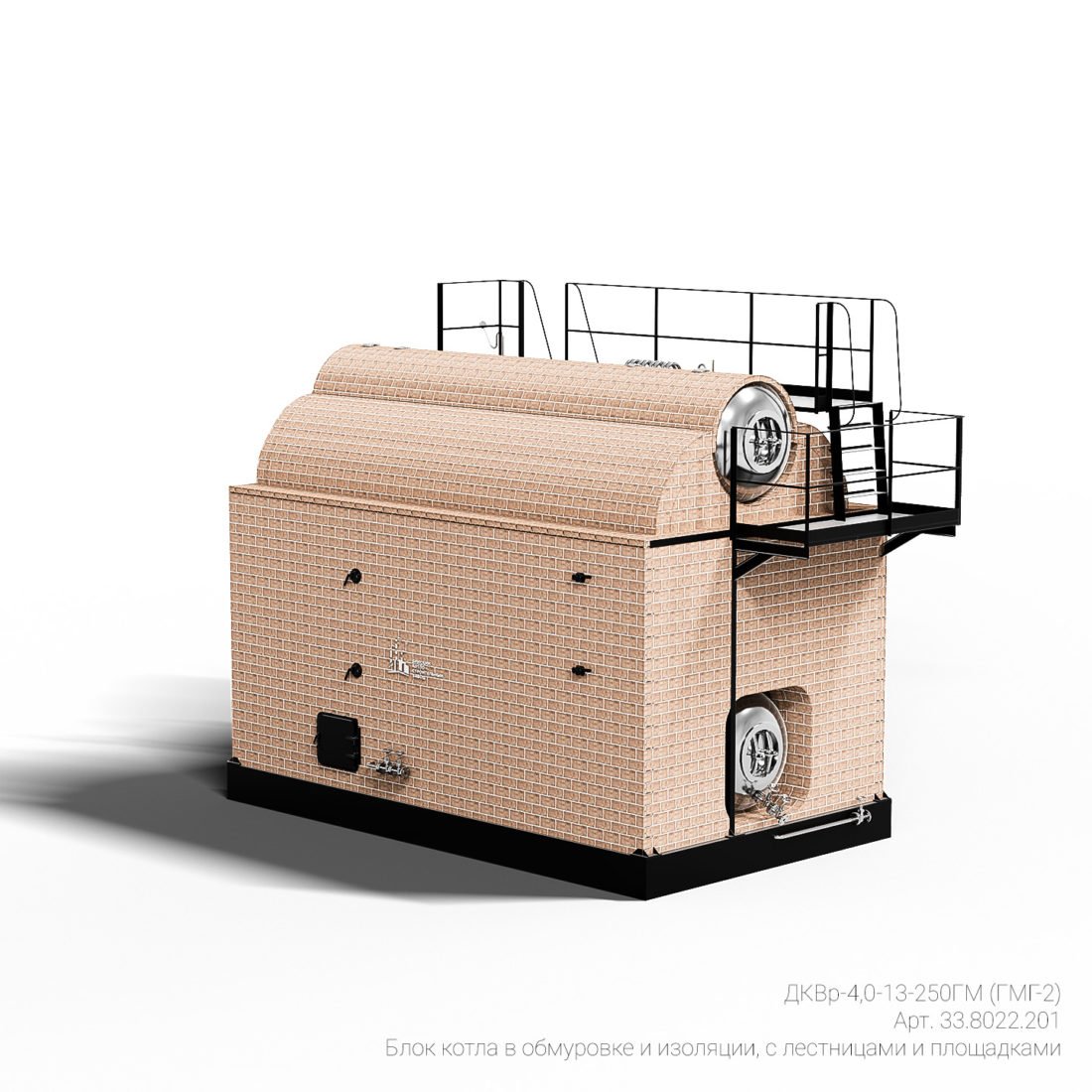

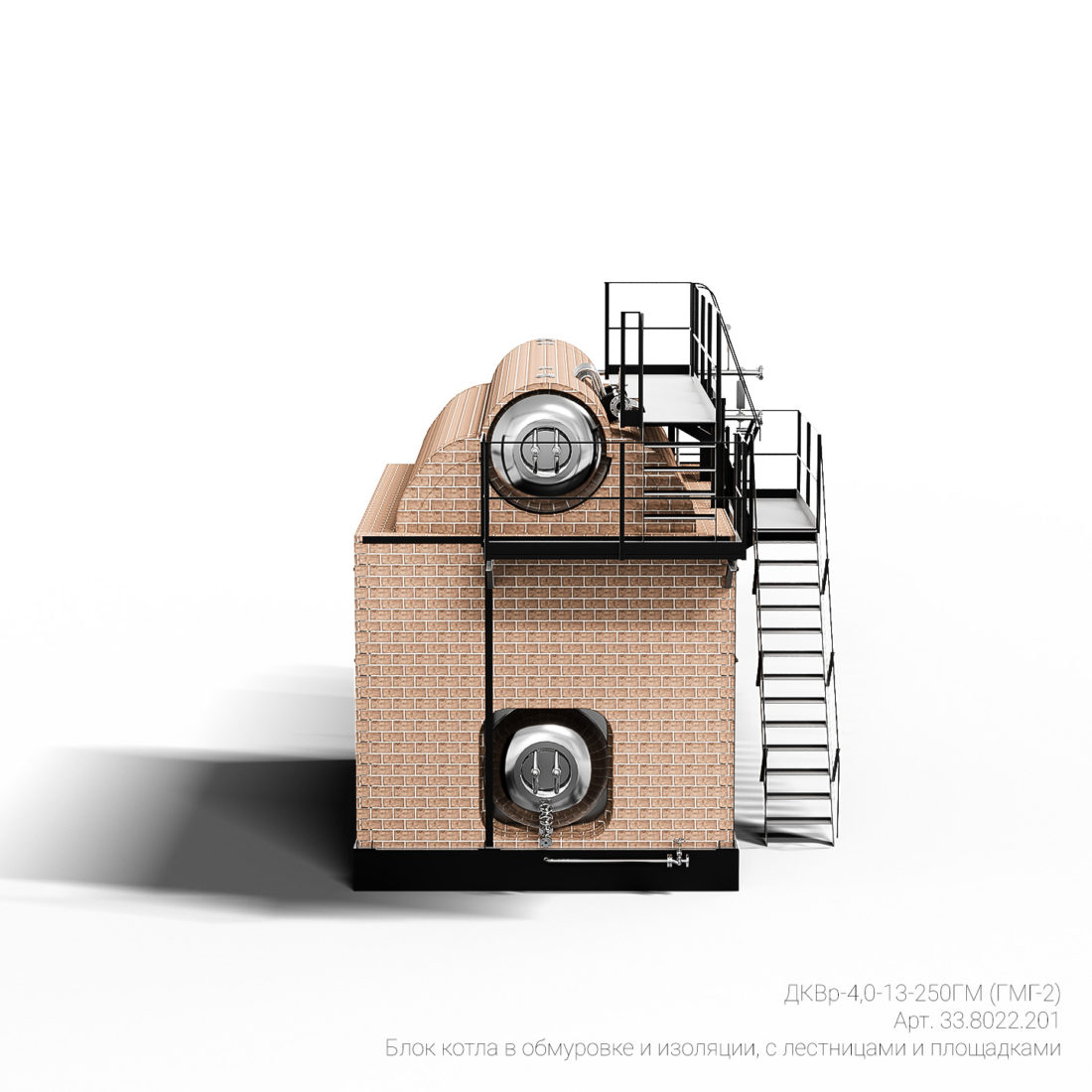

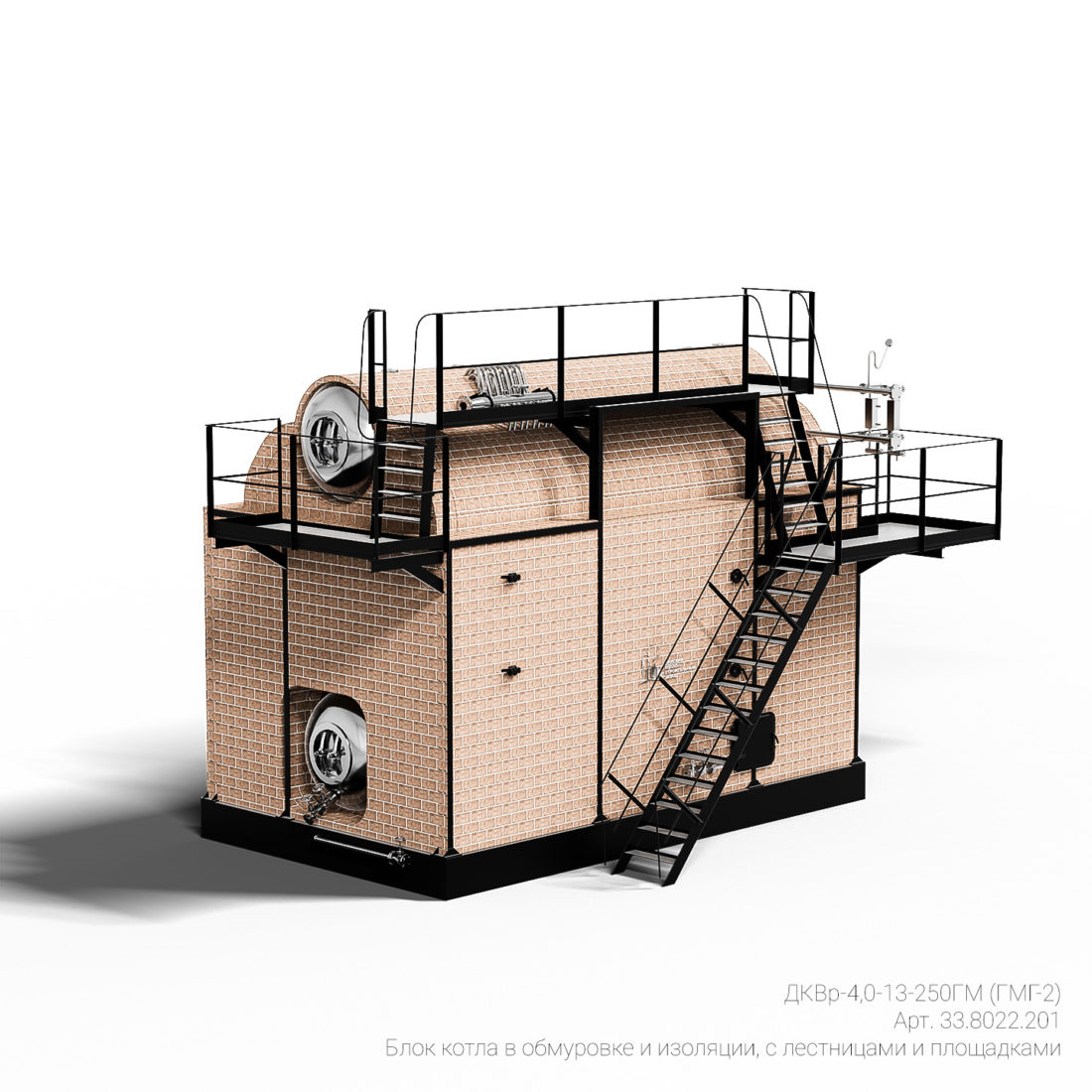

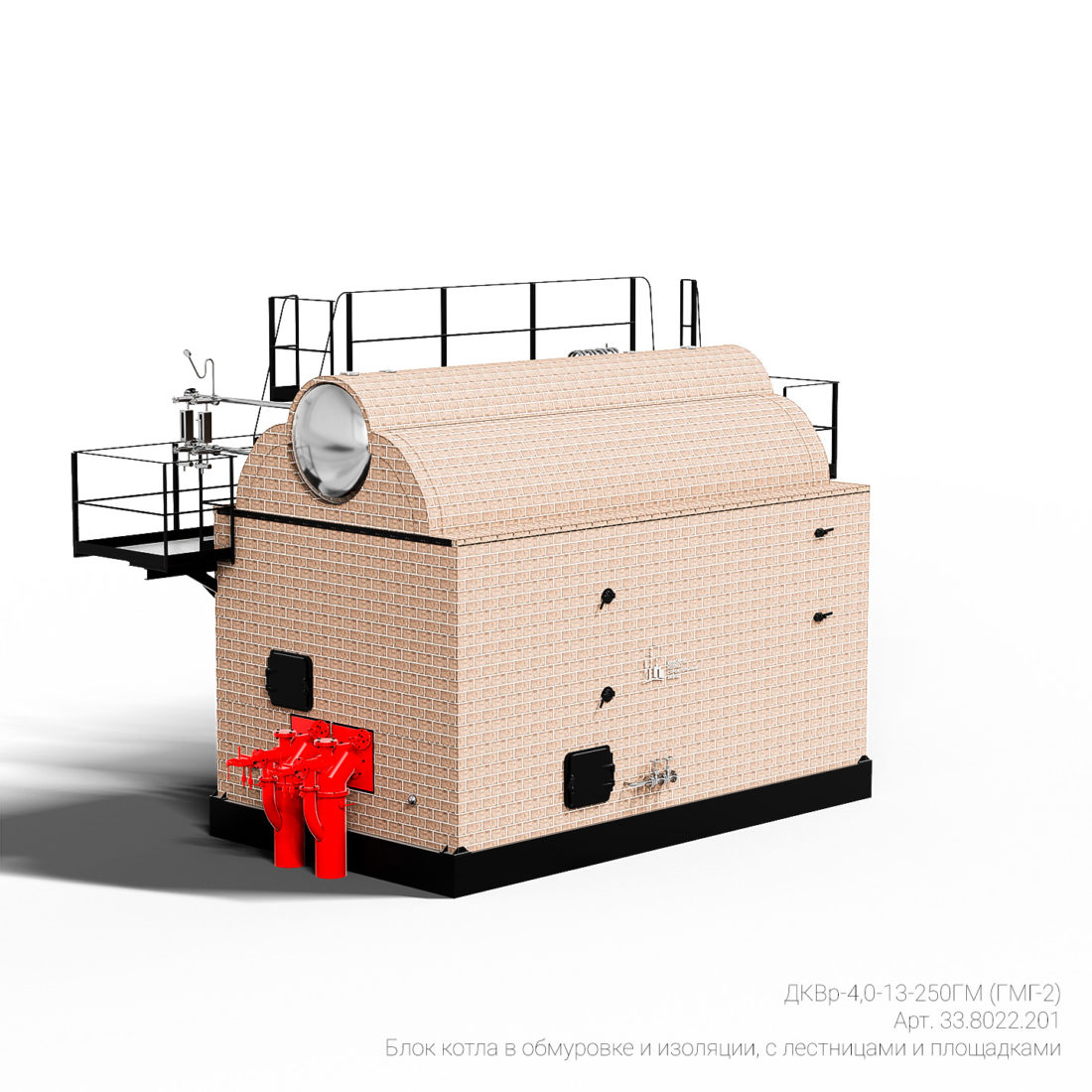

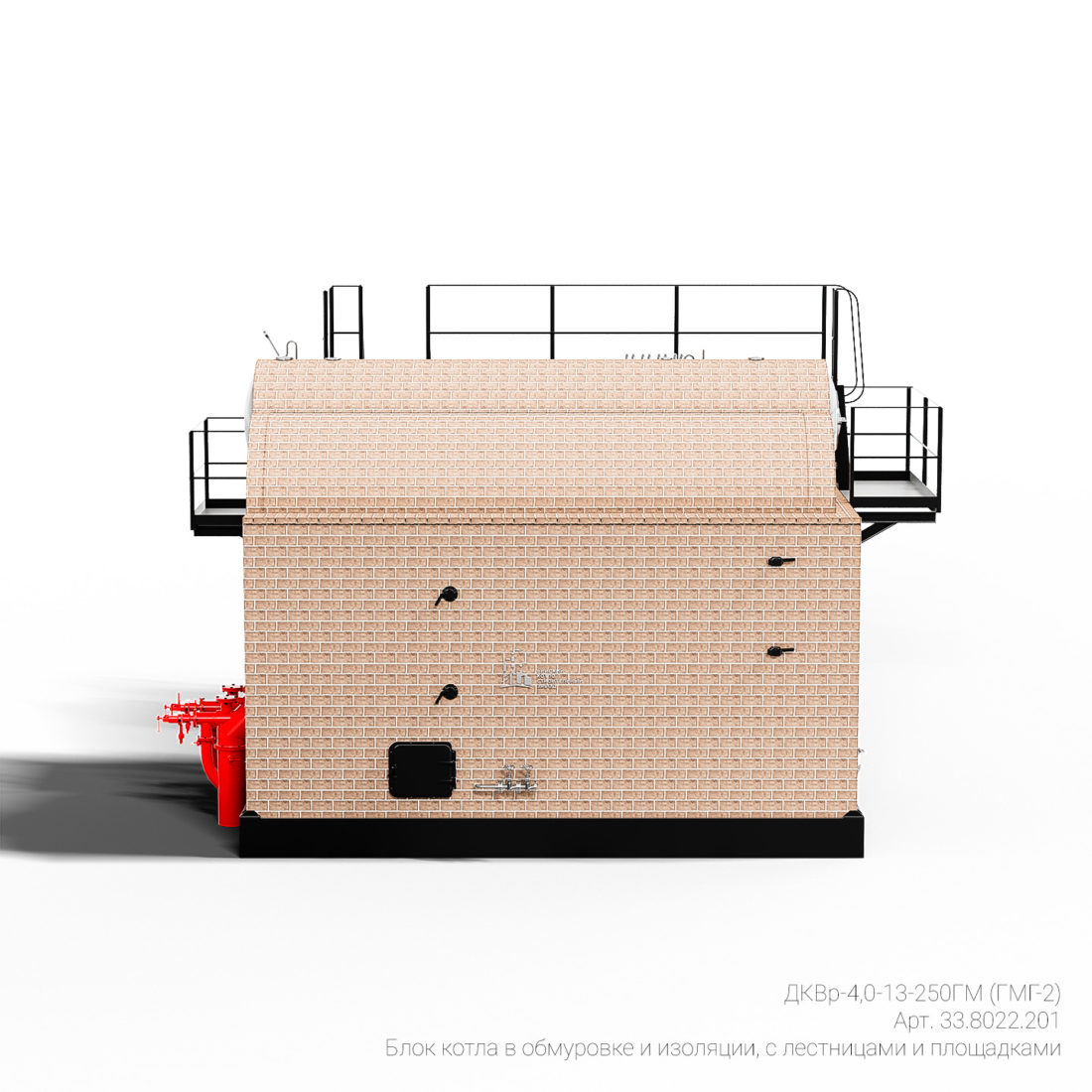

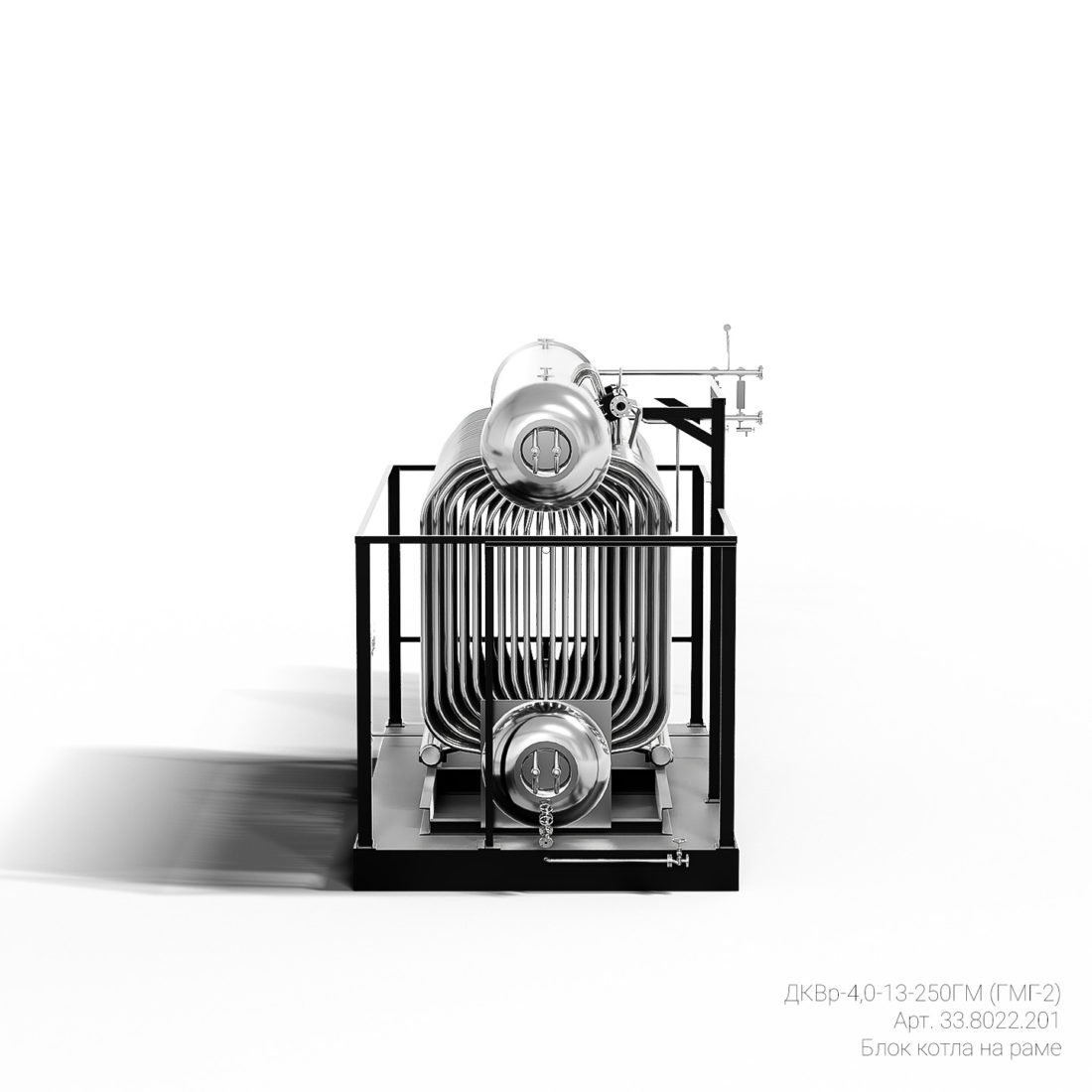

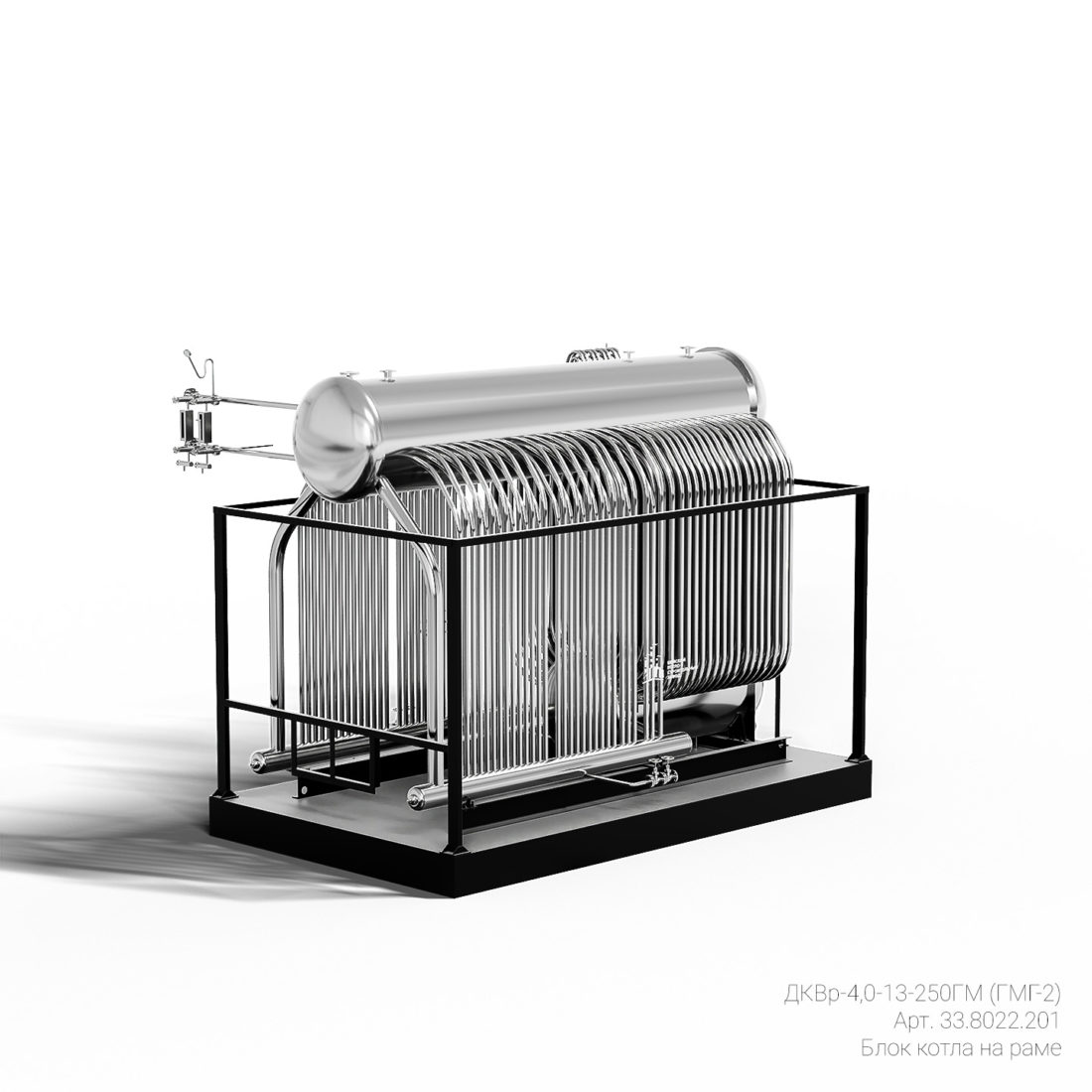

Котел ДКВр-4,0-13-250ГМ предназначен для получения перегретого пара до 4,0 т/ч абсолютным давлением 1,4 (14,0) МПа (кгс/см2), используемого в системах теплопотребления, а также для технологических целей. Для сжигания топлива предусмотрено две горелки ГМГ-2: для сжигания природного газа низкого давления (ГОСТ 5542) либо мазута марок 40, 100 (ГОСТ 10585) или другого жидкого топлива с условной вязкостью не более 6-16 ВУ при температуре 80°С, которые обеспечивают топливную экономичность и позволяют использовать пониженное давление в магистралях топливоподачи по сравнению с одним горелочным устройством котла.

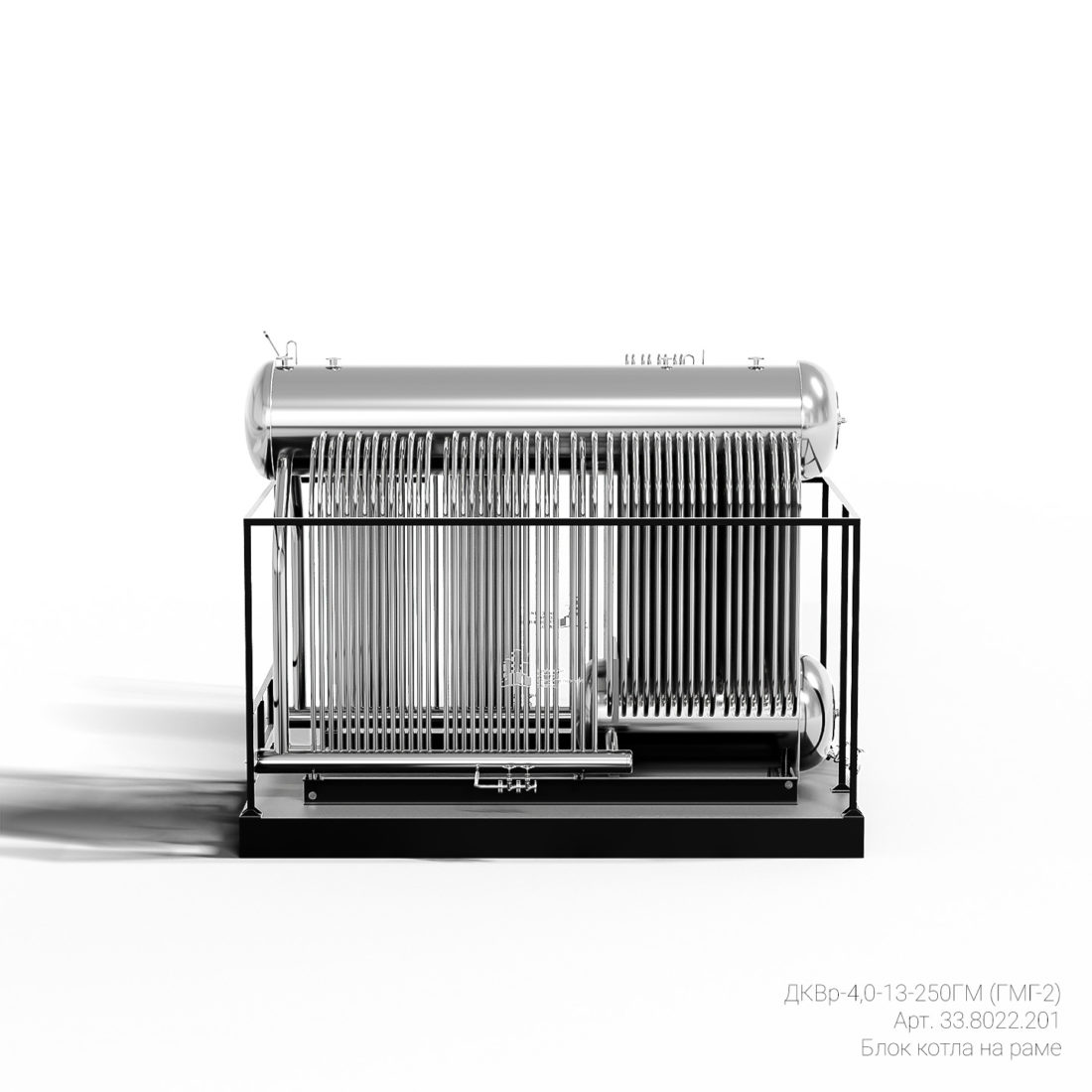

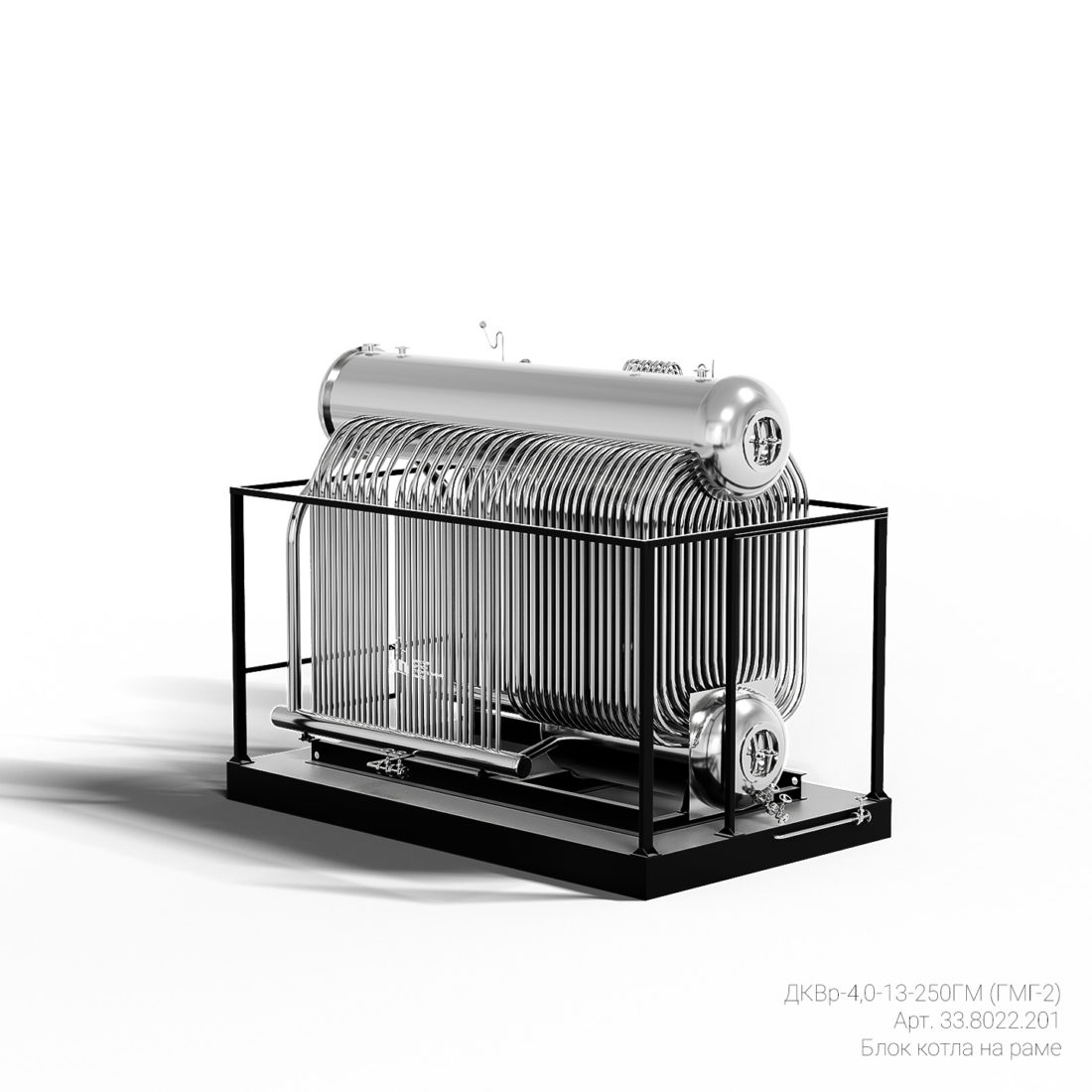

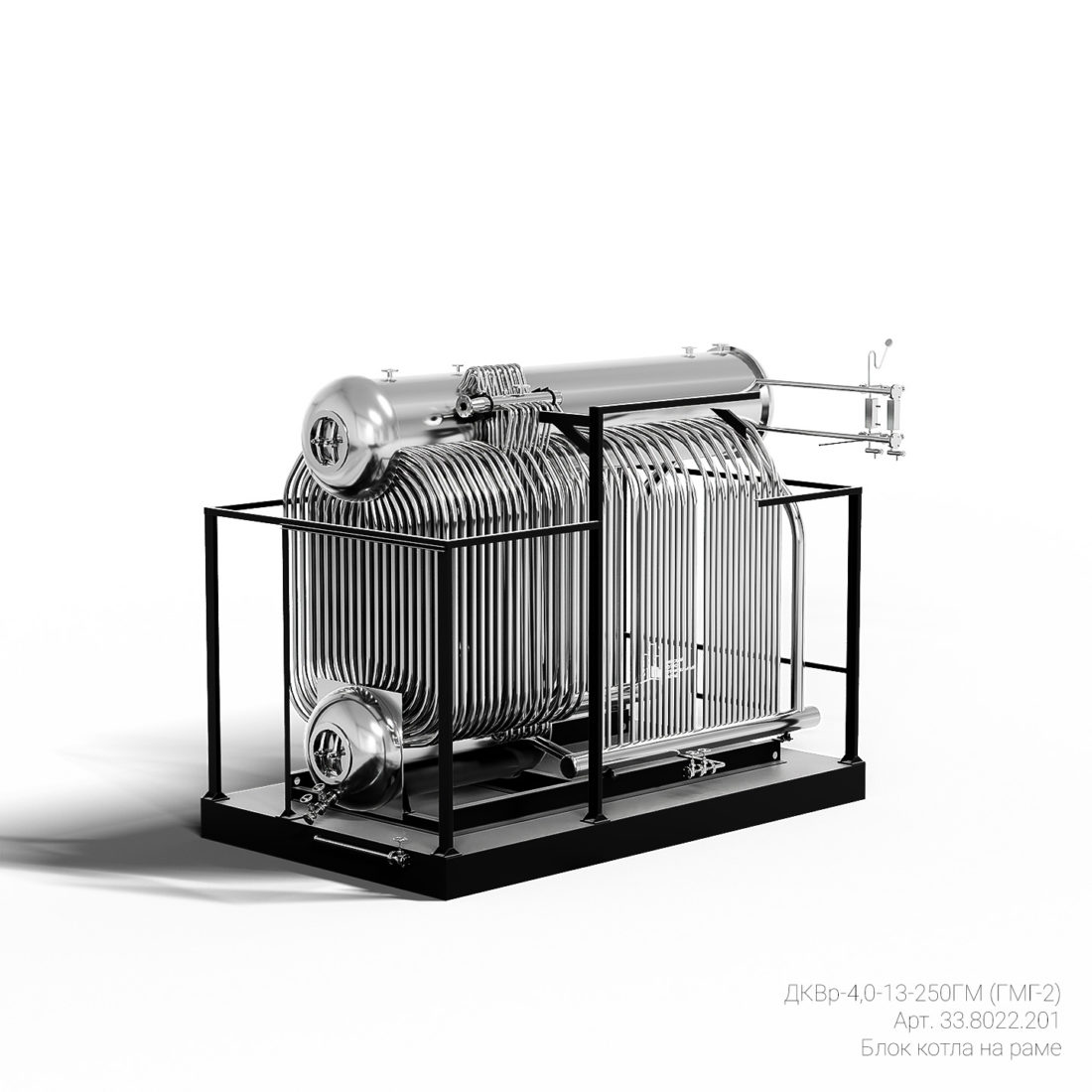

Барабаны, выполненные из листового проката марки 09Г2С толщиной 14 мм, имеют внутренний диаметр 1000 мм. В котлах ДКВр-4,0-13-250ГМ трубы экранов привариваются к нижним коллекторам и развальцовываются в верхнем барабане. Все экранные трубы имеют радиус гиба 400 мм, что позволяет чистить их шарошкой. Трубы выполнены из бесшовных холоднодеформированных труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733. При питании экранов из нижнего барабана для предотвращения попадания в них шлама концы опускных труб располагаются выше зоны скапливания шлама. В конвективном пучке предусмотрен пароперегреватель для обеспечения температуры пара 250°С.
Для управления работой котла, обеспечения расчетных режимов работы и безопасных условий эксплуатации, котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная производительность, т/ч | 4,0 |
| 2. Топливо | Газ/мазут |
| 3. Абсолютное давление пара на выходе из котла, не более, МПа (кгс/см2) | 1,4 (14,0) |
| 4. Диапазон регулирования паропроизводительности, % | 30…100 |
| 5. К.П.Д., не менее, % | 88,0/85,0 |
| 6. Значение непрерывной продувки, не более, % от номинальной паропроизводительности | 10 |
| 7. Характеристика пара на выходе из котла | Перегретый 250°С |
| 8. Температура питательной воды, °С | 100±10 |
| 9.Аэродинамическое сопротивление котла, не более, Па | 300 |
| 10. Содержание СО, не более, при α=1, мг/м3 | 117/200 |
| 11. Содержание NOx, не более, при α=1, мг/м3 | 145/490 |
| 12. Коэффициент избытка воздуха, не более | 1,15/1,2 |
| 13. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С | 180/200 |
| 14. Температура ограждающих поверхностей котла, не более, °С | 55 |
| 15. Гидравлическое сопротивление котла, не более, МПа | 0,2 |
| 16. Уровень звука в контрольных точках, не более, дБА | 80 |
| 17. Потери тепла в окружающую среду через наружные поверхности котла, не более, Вт/м2 | 475 |
| 18. Время растопки котла из холодного состояния, не более, ч | 1,5 |
| 19. Число транспортабельных блоков, шт | 1 |
| 20. Габаритные размеры, не более, мм | |
| Длина | 7203 |
| Ширина | 4590 |
| Высота | 5018 |
| 21. Масса котла в объеме заводской поставки, не более, кг | 8577 |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
