Котел паровой ДКВр-4,0-13ГМ (ГМГ-2)

Артикул: 33.8022.200
Номер компоновки: 00.8022.200
Предварительный заказ изделия

Стоимость изделия от: 1 400 000 ₽


В наличии
Производительность: 4,0 т/ч насыщенного пара с давлением до 1,3 (13,0) МПа (кгс/см2) и температурой насыщенного пара 194°С

1 400 000 ₽

Артикул: 33.8022.200 Категория:
Дополнительная комплектация изделия:

Описание

Котел ДКВр-4,0-13ГМ предназначен для получения насыщенного пара до 4,0 т/ч абсолютным давлением 1,4 (14,0) МПа (кгс/см2), используемого в системах теплопотребления, а также для технологических целей. Для сжигания топлива предусмотрено две горелки ГМГ-2: для сжигания природного газа низкого давления (ГОСТ 5542) либо мазута марок 40, 100 (ГОСТ 10585) или другого жидкого топлива с условной вязкостью не более 6-16 ВУ при температуре 80°С, которые обеспечивают топливную экономичность и позволяют использовать пониженное давление в магистралях топливоподачи по сравнению с одним горелочным устройством котла.

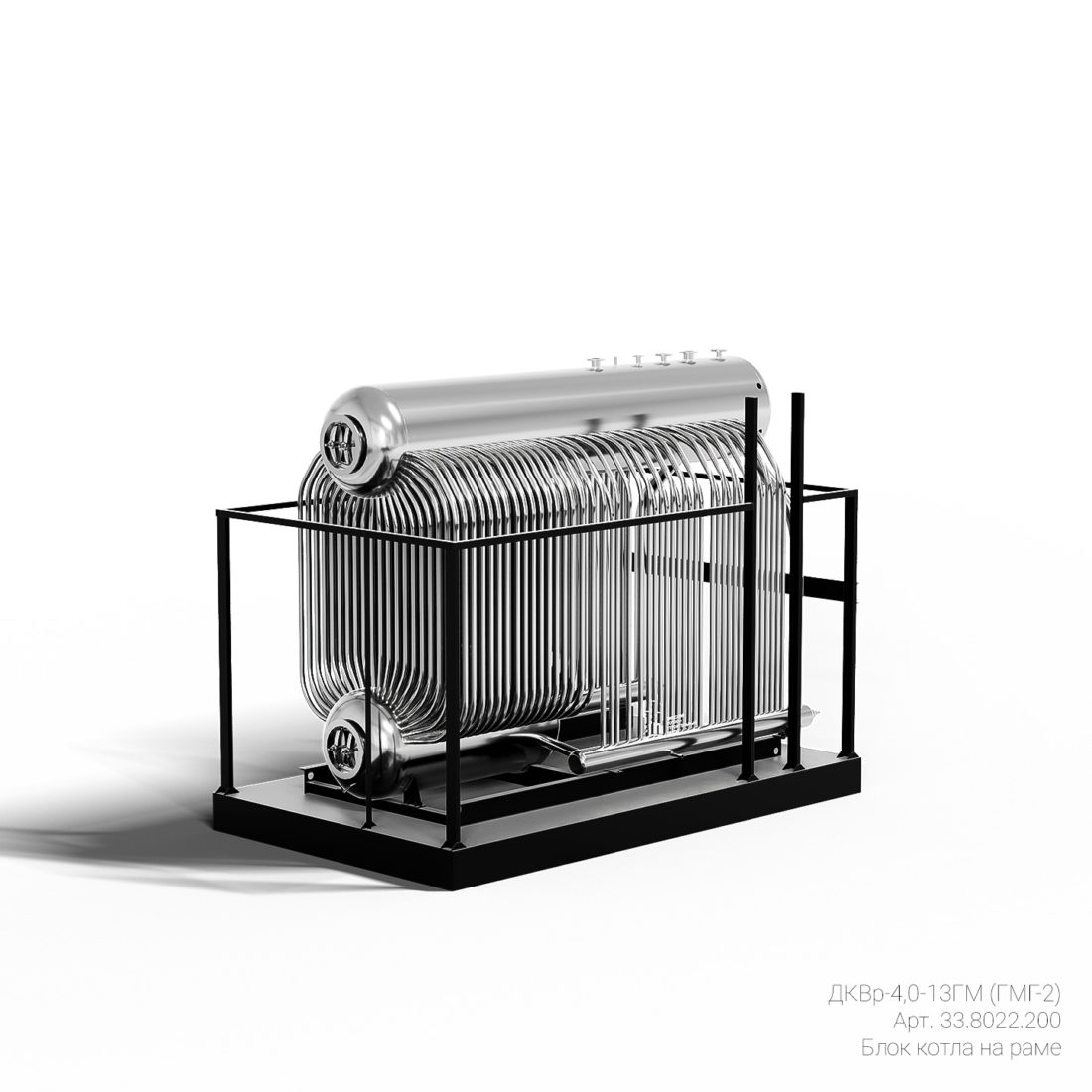

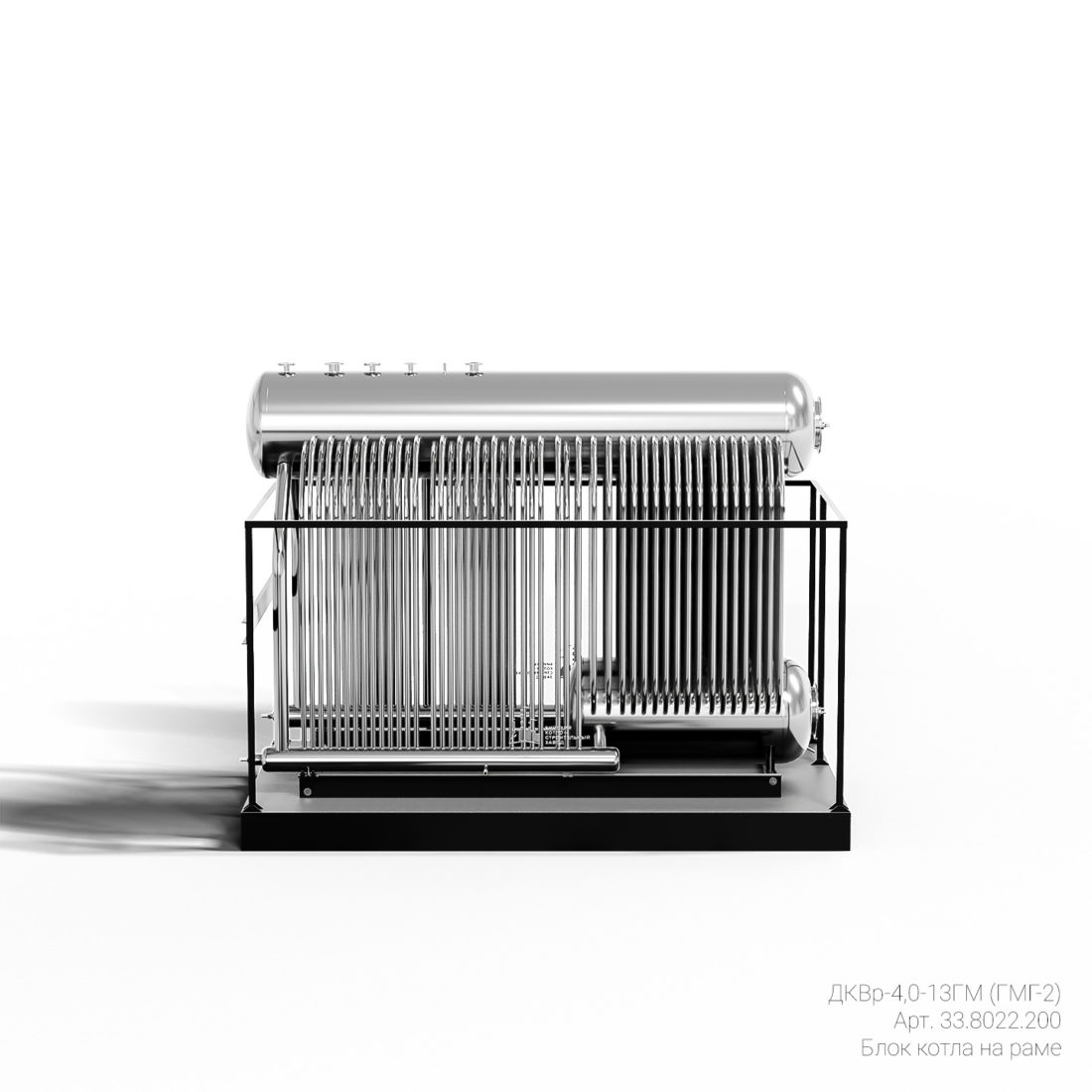

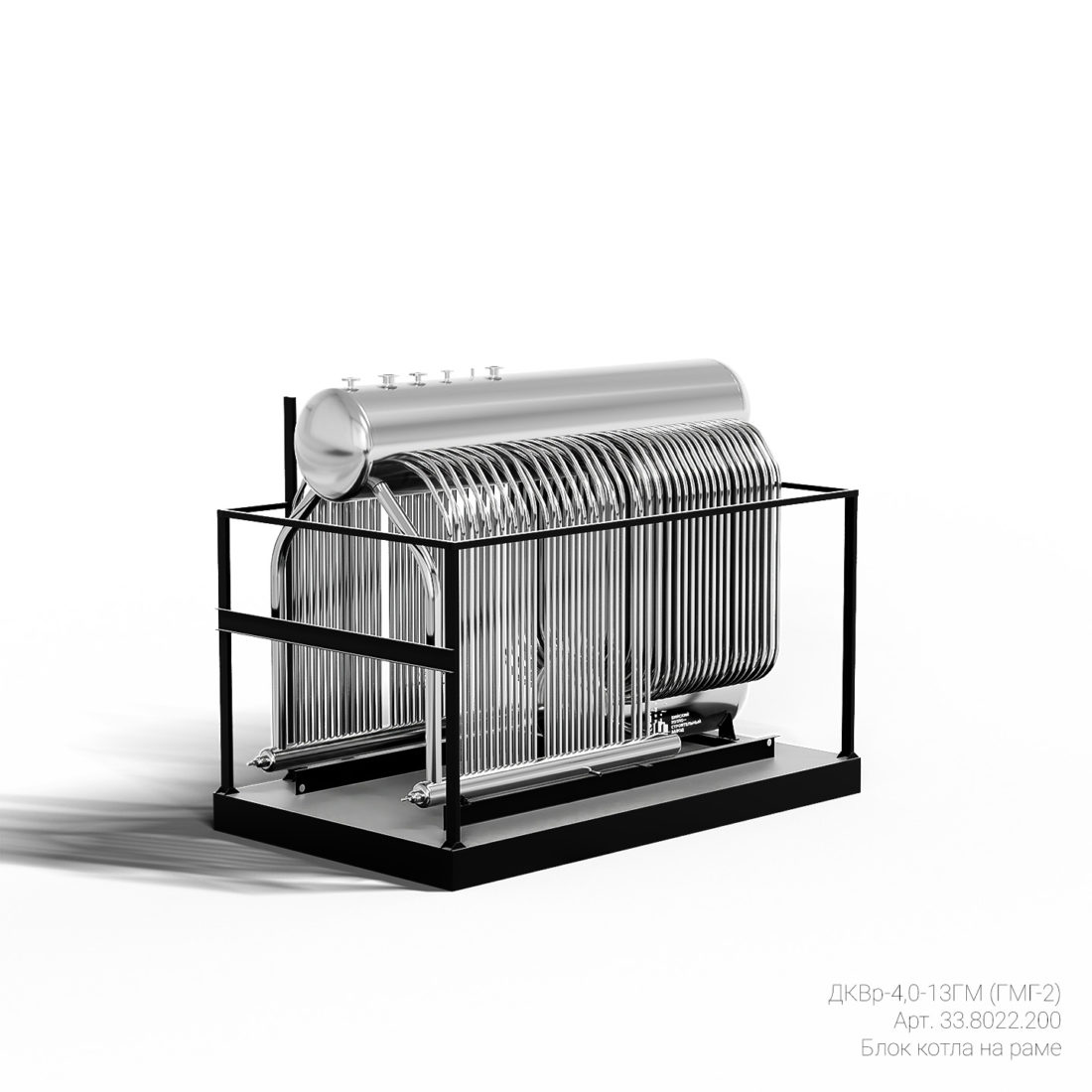

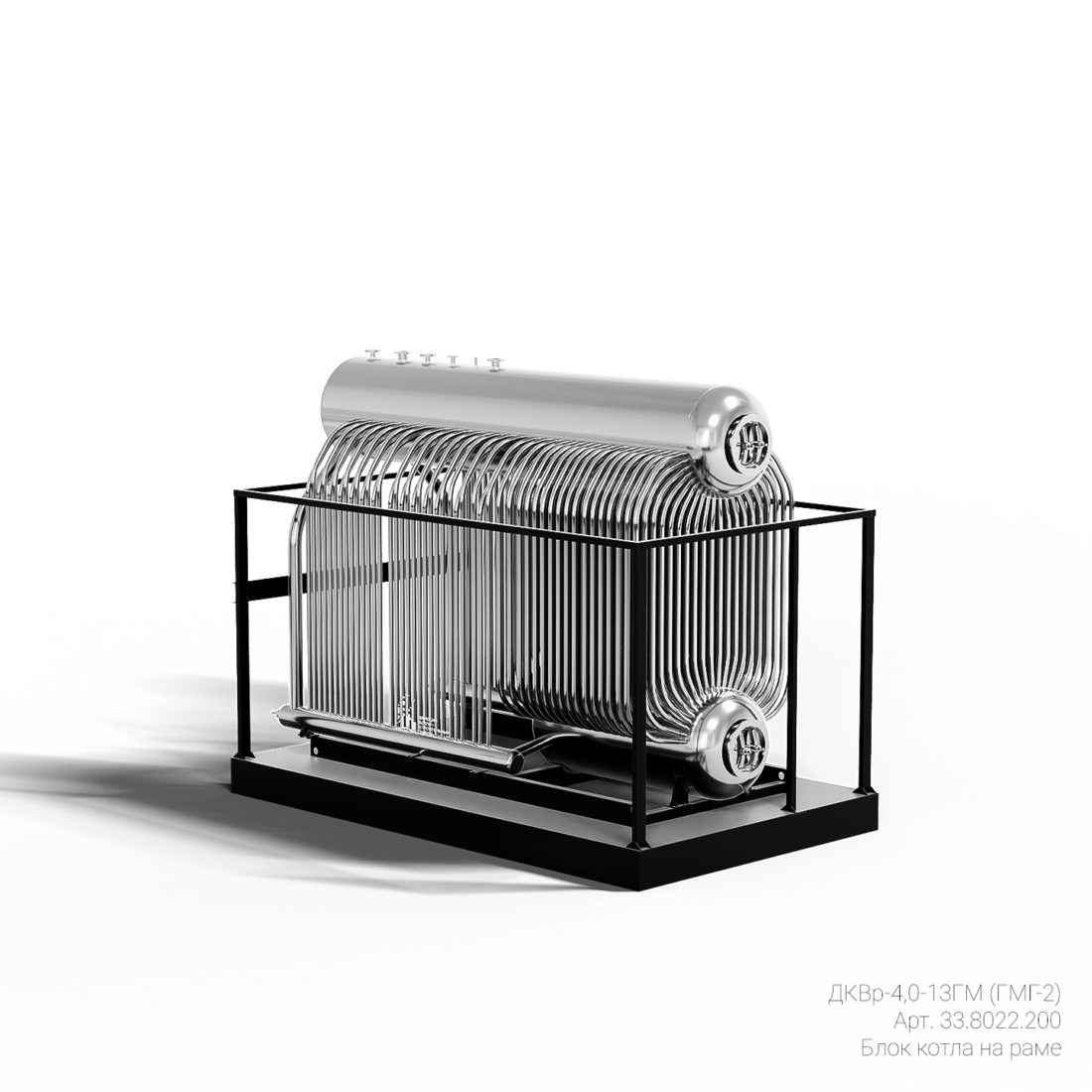

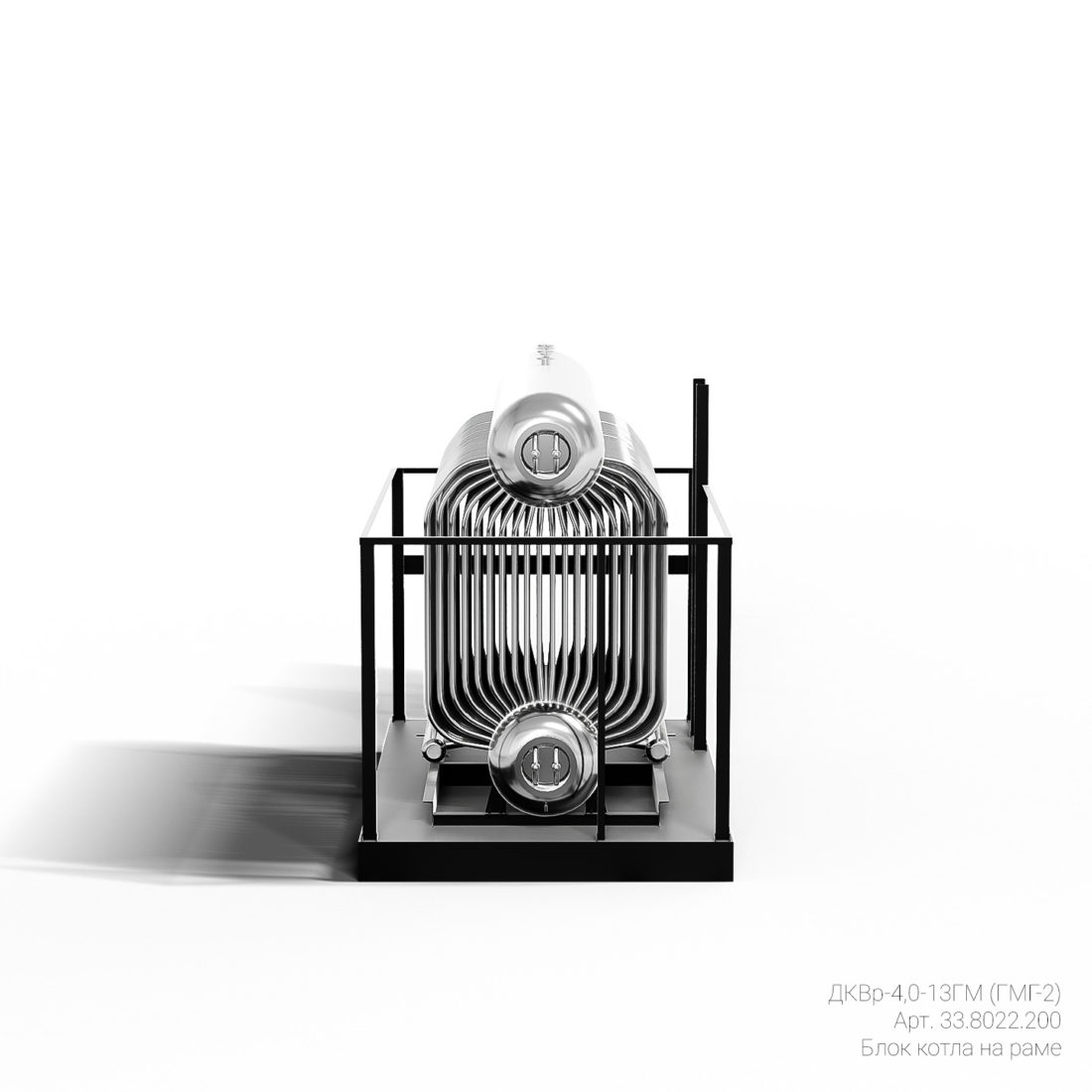

Барабаны, выполненные из листового проката марки 09Г2С толщиной 14 мм, имеют внутренний диаметр 1000 мм. В котлах ДКВр-4,0-13ГМ трубы экранов привариваются к нижним коллекторам и развальцовываются в верхнем барабане. Все экранные трубы имеют радиус гиба 400 мм, что позволяет чистить их шарошкой. Трубы выполнены из бесшовных холоднодеформированных труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733. При питании экранов из нижнего барабана для предотвращения попадания в них шлама концы опускных труб располагаются выше зоны скапливания шлама.

Для управления работой котла, обеспечения расчетных режимов работы и безопасных условий эксплуатации, котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности.

Наименование параметра Нормируемое значение
1. Номинальная производительность, не менее, т/ч 4,0
2. Топливо Газ/мазут
3. Абсолютное давление пара на выходе из котла, не более, МПа (кгс/см2) 1,4 (14,0)
4. Диапазон регулирования паропроизводительности, % 30…100
5. К.П.Д., не менее, % 88,0/85,0
6. Значение непрерывной продувки, не более, % от номинальной паропроизводительности 10
7.  Характеристика пара на выходе из котла Насыщенный 194°С
8. Температура питательной воды, °С 100±10
9.Аэродинамическое сопротивление котла, не более, Па 300
10. Содержание СО, не более, при α=1, мг/м3 117/200
11. Содержание NOx, не более, при α=1, мг/м3 145/490
12. Коэффициент избытка воздуха, не более 1,15/1,2
13. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С 180/200
14. Температура ограждающих поверхностей котла, не более, °С 55
15. Гидравлическое сопротивление котла, не более, МПа 0,2
16. Уровень звука в контрольных точках, не более, дБА 80
17. Потери тепла в окружающую среду через наружные поверхности котла, не более, Вт/м2 475
18. Время растопки котла из холодного состояния, не более, ч 1,5
19. Число транспортабельных блоков, шт 1
20. Габаритные размеры не более, мм
Длина 7203
Ширина 4590
Высота 5018
21. Масса котла в объеме заводской поставки, не более, кг 8577



Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации котла:

– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;

– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
