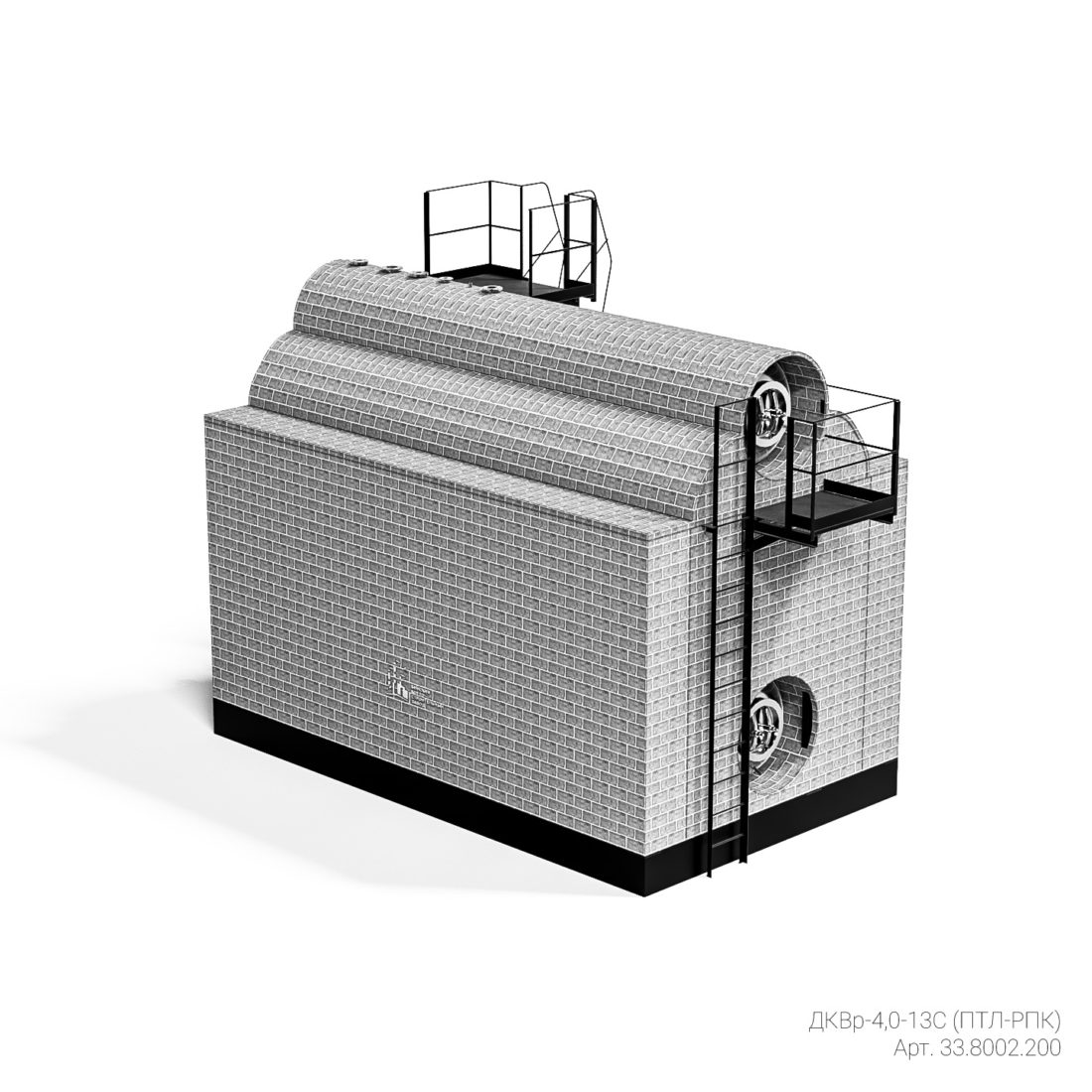

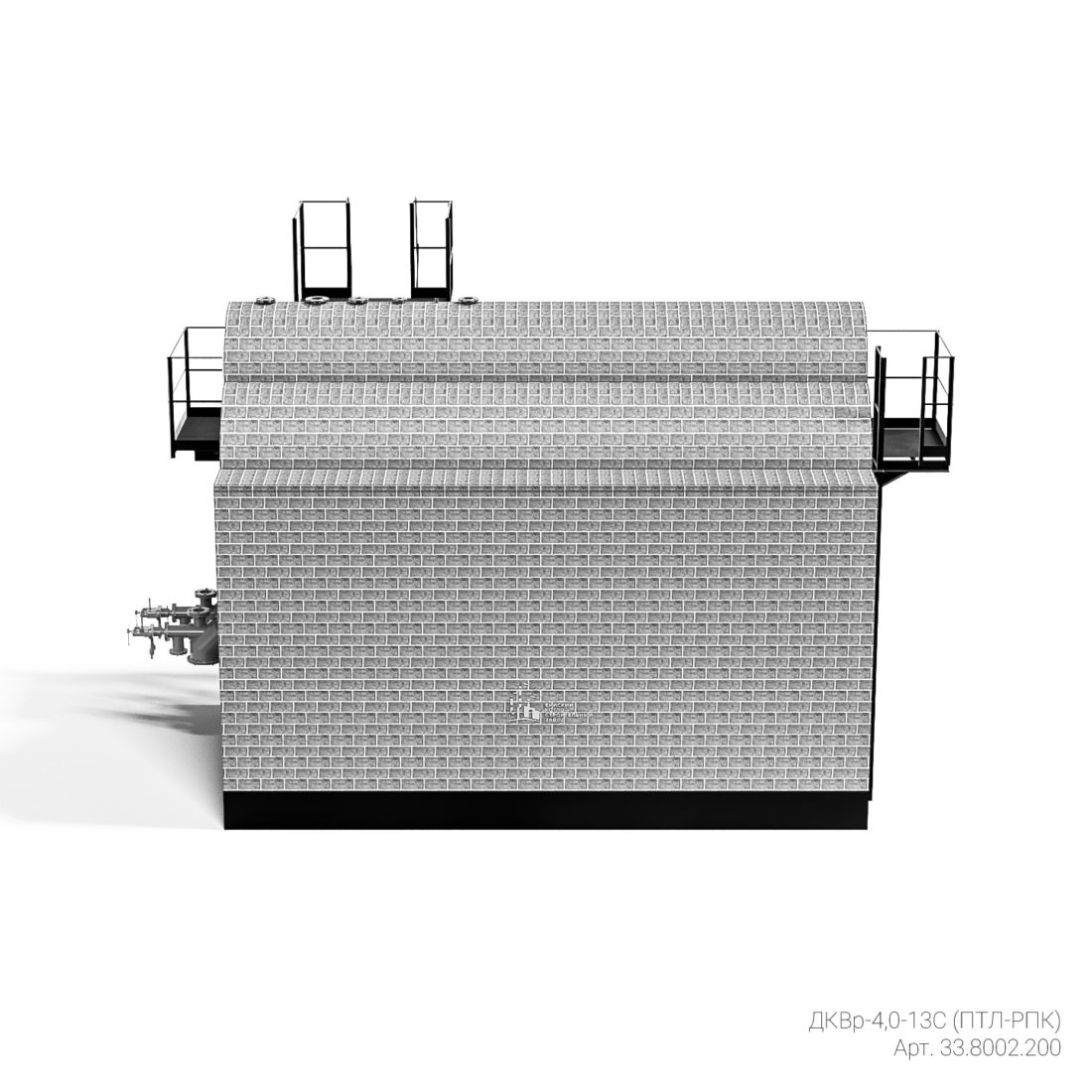

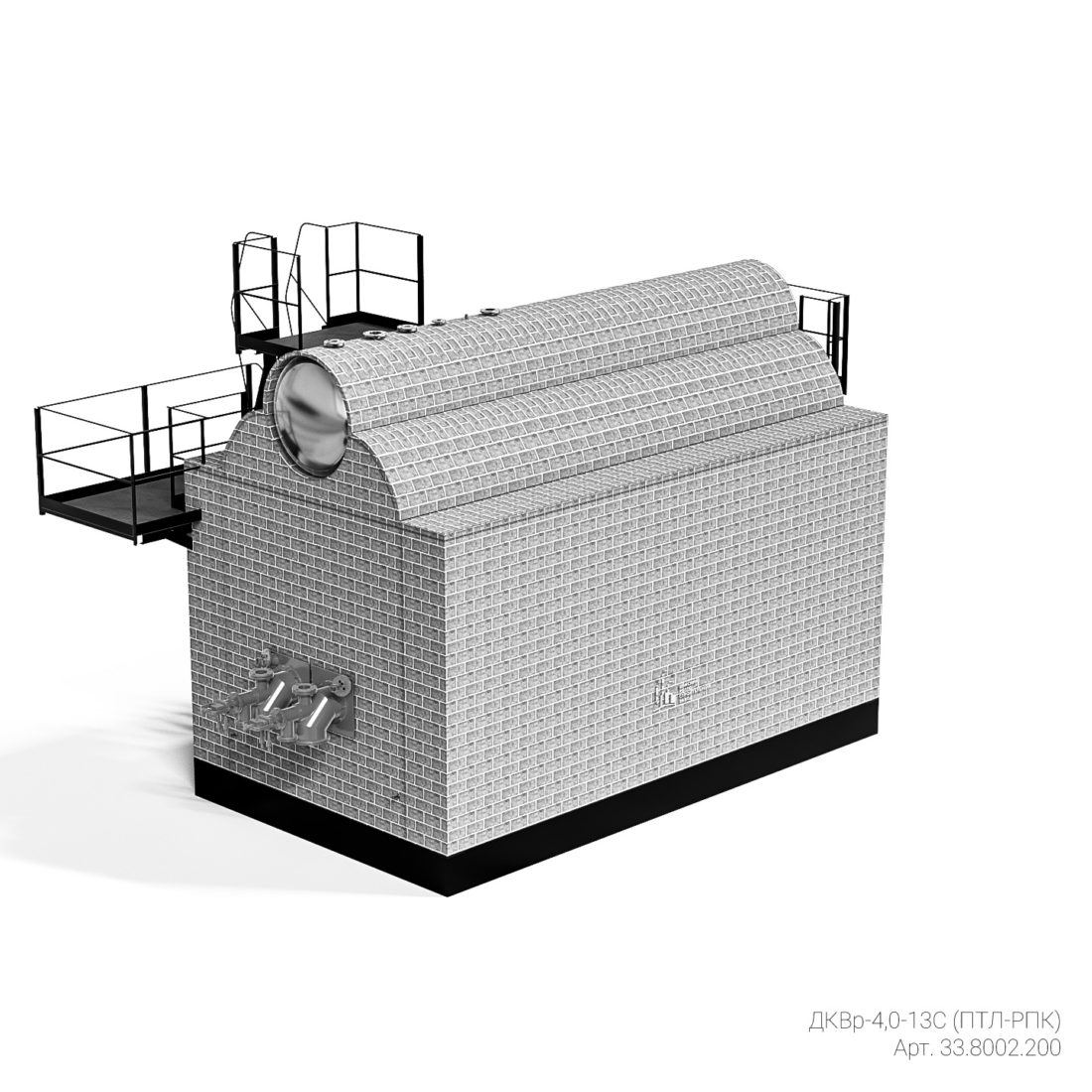

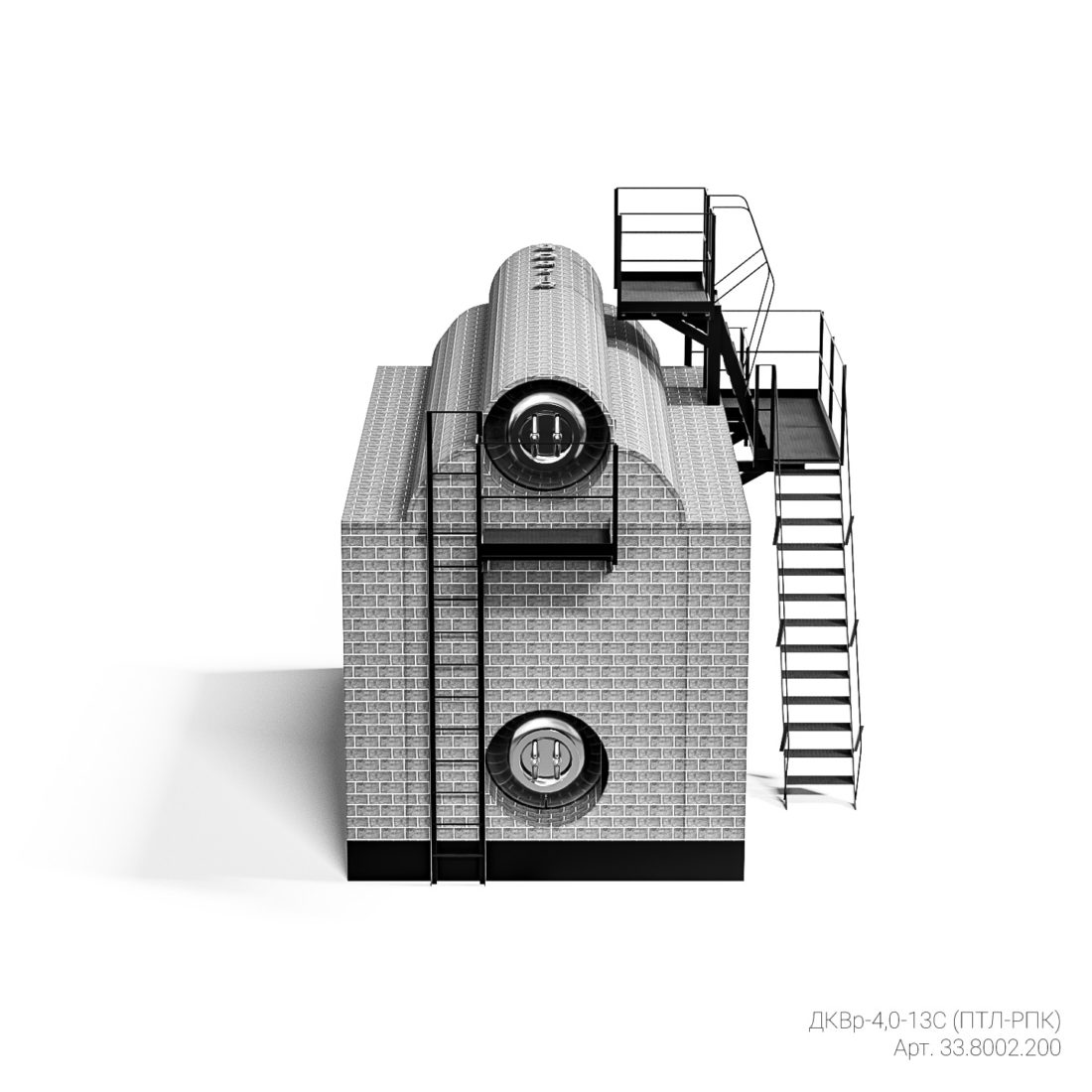

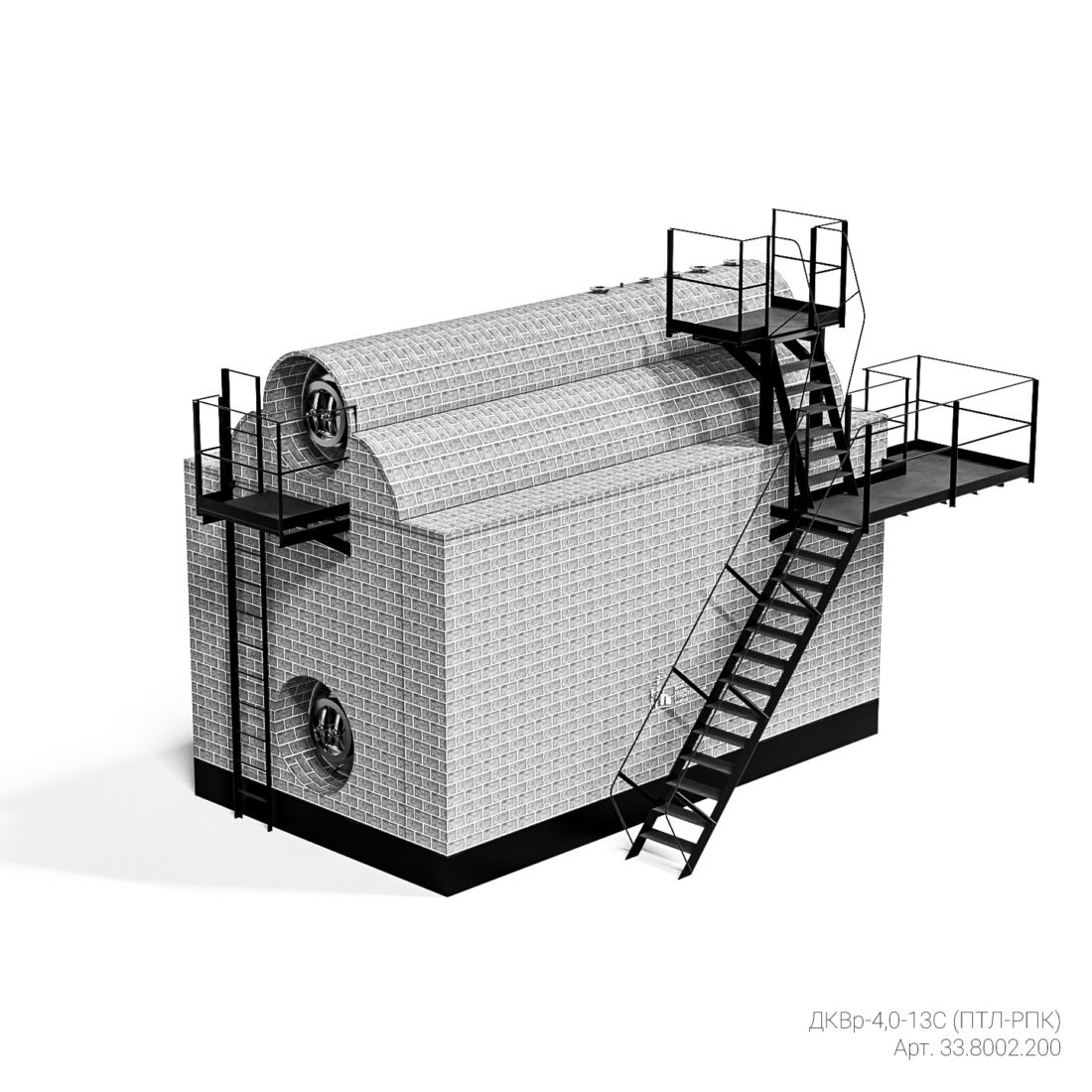

Котел паровой ДКВр-4,0-13С (ПТЛ-РПК)

Артикул: 33.8002.200
Номер компоновки: 00.8002.200
Предварительный заказ изделия

Стоимость изделия от: 1 400 000 ₽


В наличии
Производительность: 4,0 т/ч насыщенного пара с давлением до 1,3 (13,0) МПа (кгс/см2) и температурой насыщенного пара 194°С

1 400 000 ₽

Артикул: 33.8002.200 Категория:
Дополнительная комплектация изделия:

Описание

Котел ДКВр-4,0-13С предназначен для получения насыщенного пара до 4,0 т/ч абсолютным давлением 1,4 (14,0) МПа (кгс/см2), используемого в системах теплопотребления, а также для технологических целей. Для котла предусмотрена топка ПТЛ-РПК для сжигания угля.

Барабаны, выполненные из листового проката марки 09Г2С толщиной 14 мм, имеют внутренний диаметр 1000 мм. В котлах ДКВр-4,0-13С трубы экранов привариваются к нижним коллекторам и развальцовываются в верхнем барабане. Все экранные трубы имеют радиус гиба 400 мм, что позволяет чистить их шарошкой. Трубы выполнены из бесшовных холоднодеформированных труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733. При питании экранов из нижнего барабана для предотвращения попадания в них шлама концы опускных труб располагаются выше зоны скапливания шлама.

Для управления работой котла, обеспечения расчетных режимов работы и безопасных условий эксплуатации, котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности.

Наименование параметра Нормируемое значение
1. Номинальная производительность, т/ч 4,0
2. Топливо Каменный/бурый уголь
3.Абсолютное давление пара на выходе из котла, не более, МПа (кгс/см2) 1,4 (14,0)
4. Диапазон регулирования паропроизводительности, % 25…100
5. К.П.Д., не менее, % 80,8
6. Значение непрерывной продувки, не более, % от номинальной паропроизводительности 10
7.  Характеристика пара на выходе из котла Насыщенный 194°С
8. Температура питательной воды, °С 100±10
9.Аэродинамическое сопротивление котла, не более, Па 1500
10. Содержание СО, не более, при α=1, мг/м3 375
11. Содержание NOx, не более, при α=1, мг/м3 180
12. Содержание твердых частиц в уходящих газах, не более, мг/м3 200
13. Коэффициент избытка воздуха, не более 1,4
14. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С 154
15. Температура ограждающих поверхностей котла, не более, °С 55
16. Гидравлическое сопротивление котла, не более, МПа 0,2
17. Уровень звука в контрольных точках, не более, дБА 80
18. Потери тепла в окружающую среду через наружные поверхности котла, не более, Вт/м2 475
19. Время растопки котла из холодного состояния, не более, ч 1,5
20. Число транспортабельных блоков, шт 1
21. Габаритные размеры, не более, мм
Длина 6900
Ширина 4640
Высота 5190
22. Масса котла в объеме заводской поставки, не более, кг 14510



Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации котла:

– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;

– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
