Стоимость изделия от: 1 400 000 ₽
1 400 000 ₽
Дополнительная комплектация изделия:
Экономайзер/воздухоподогреватель: ВП-О-65 (арт. 72.9029.022);
Вентилятор: ВД-2,8-3000 (арт. 64.8048.119-01, арт. 64.8048.119-03, арт. 64.8048.007);
Дымосос: ДН-6,3-1500 (арт. 63.8046.046, арт. 63.8046.046-01);
Топочное устройство: ТР-0,96х1,6М (арт. 62.8095.022-01);
Водоподготовительное оборудование: ВПУ-2,5 (арт. 67.8139.029), ВПУ-3,0 (арт. 67.8139.016);
Золоуловитель: ЗУ-1-2 (арт. 71.8312.020-01)
Автоматика: Вариант 1 (арт. 30.9915.001), Вариант 2 (арт. 30.9916.001)
Description

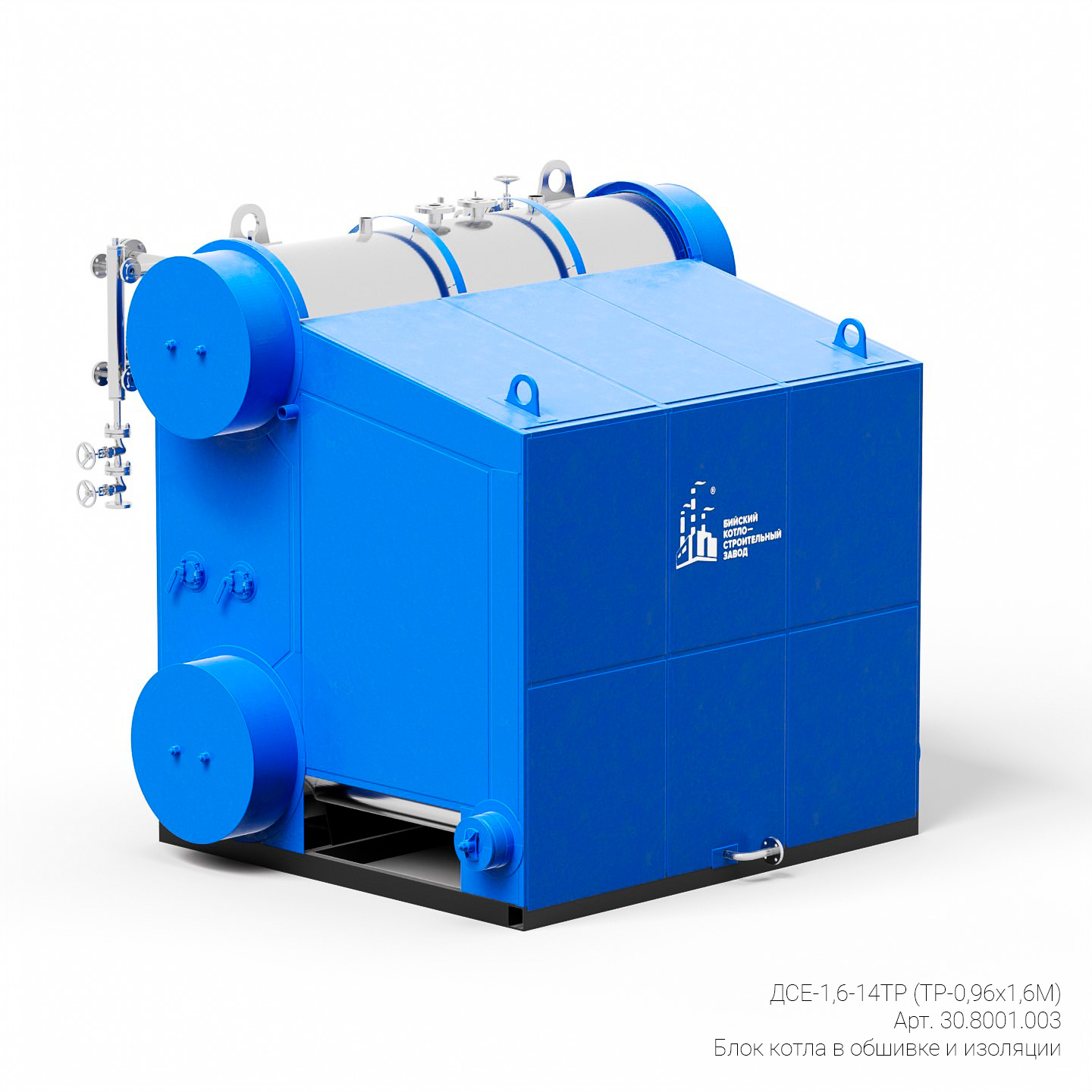

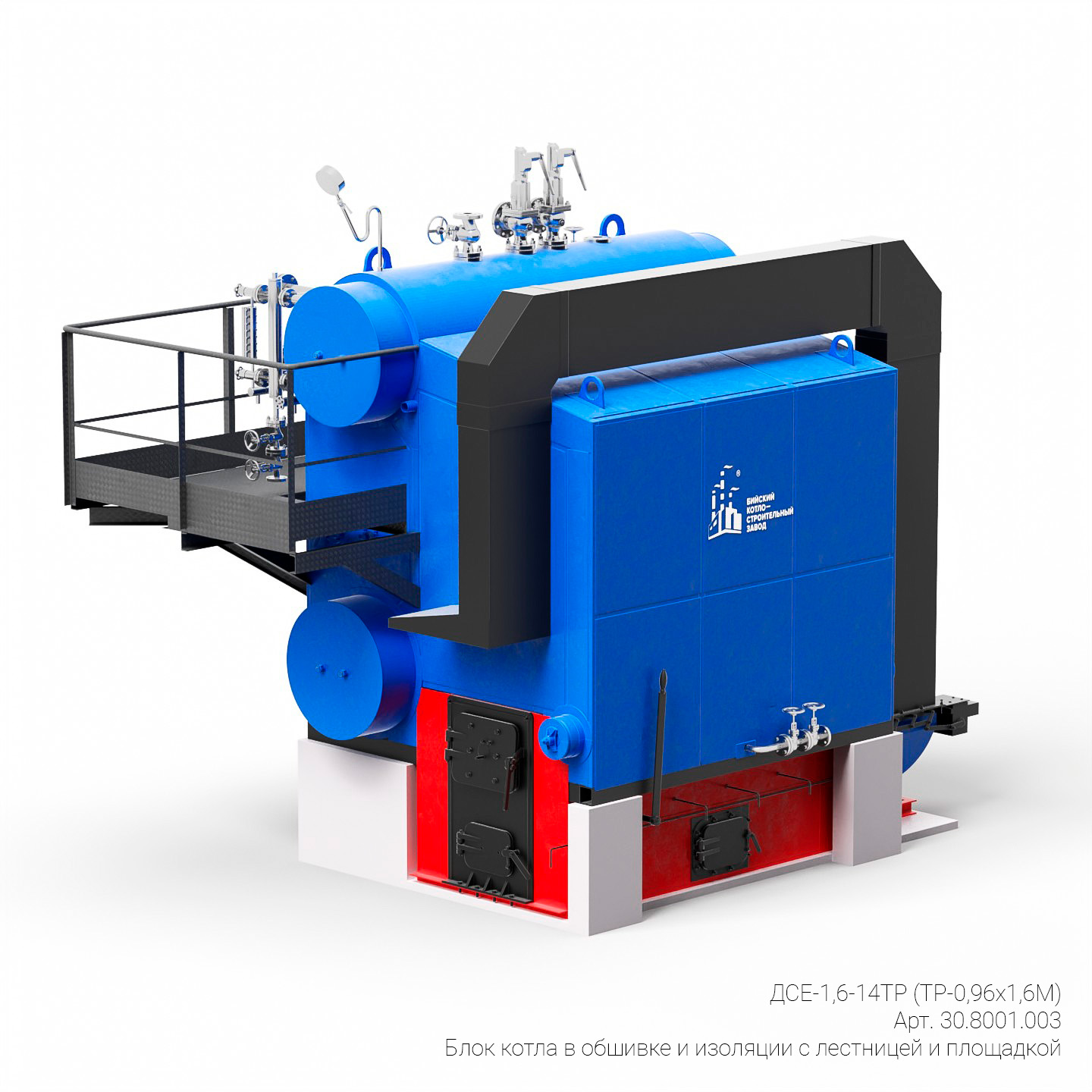

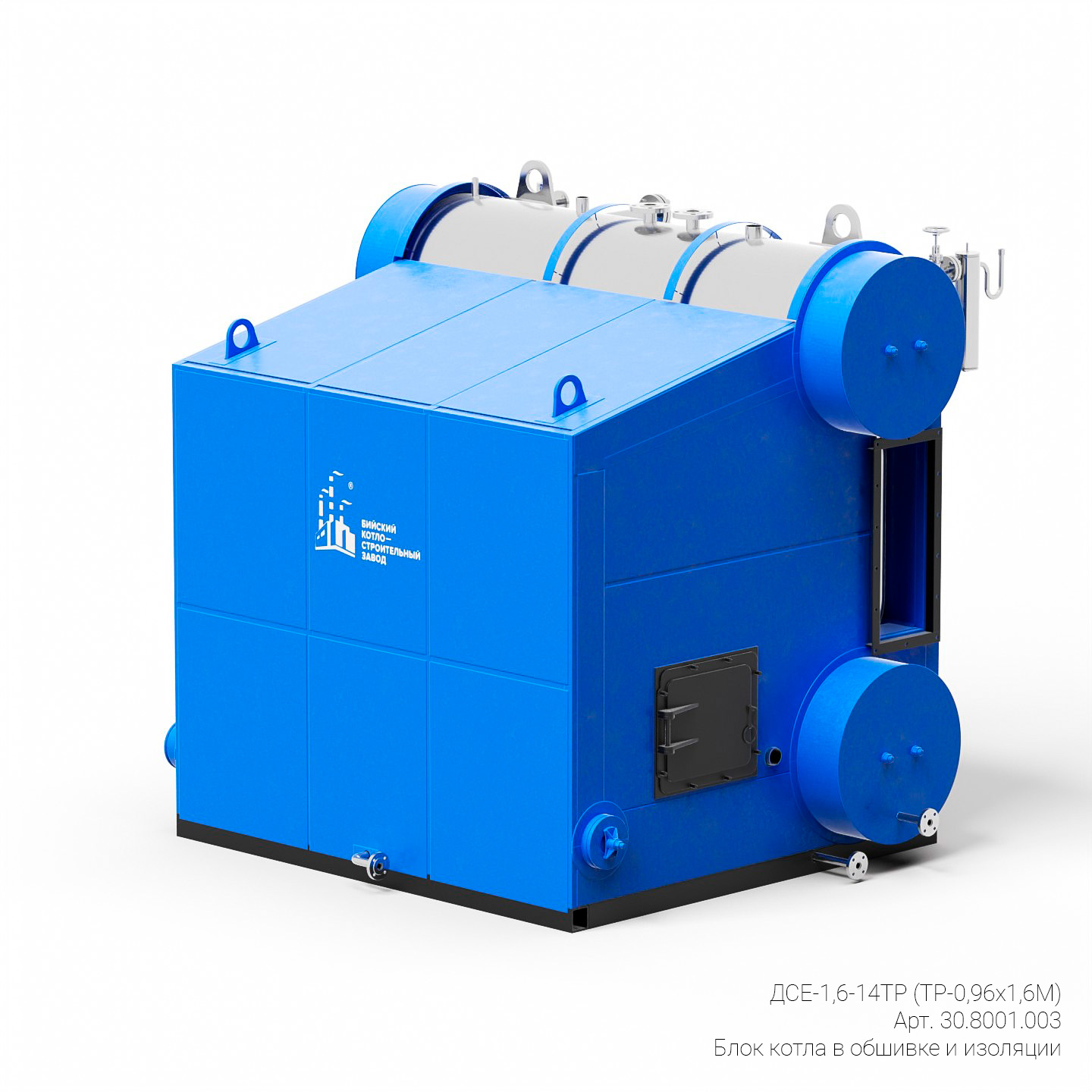

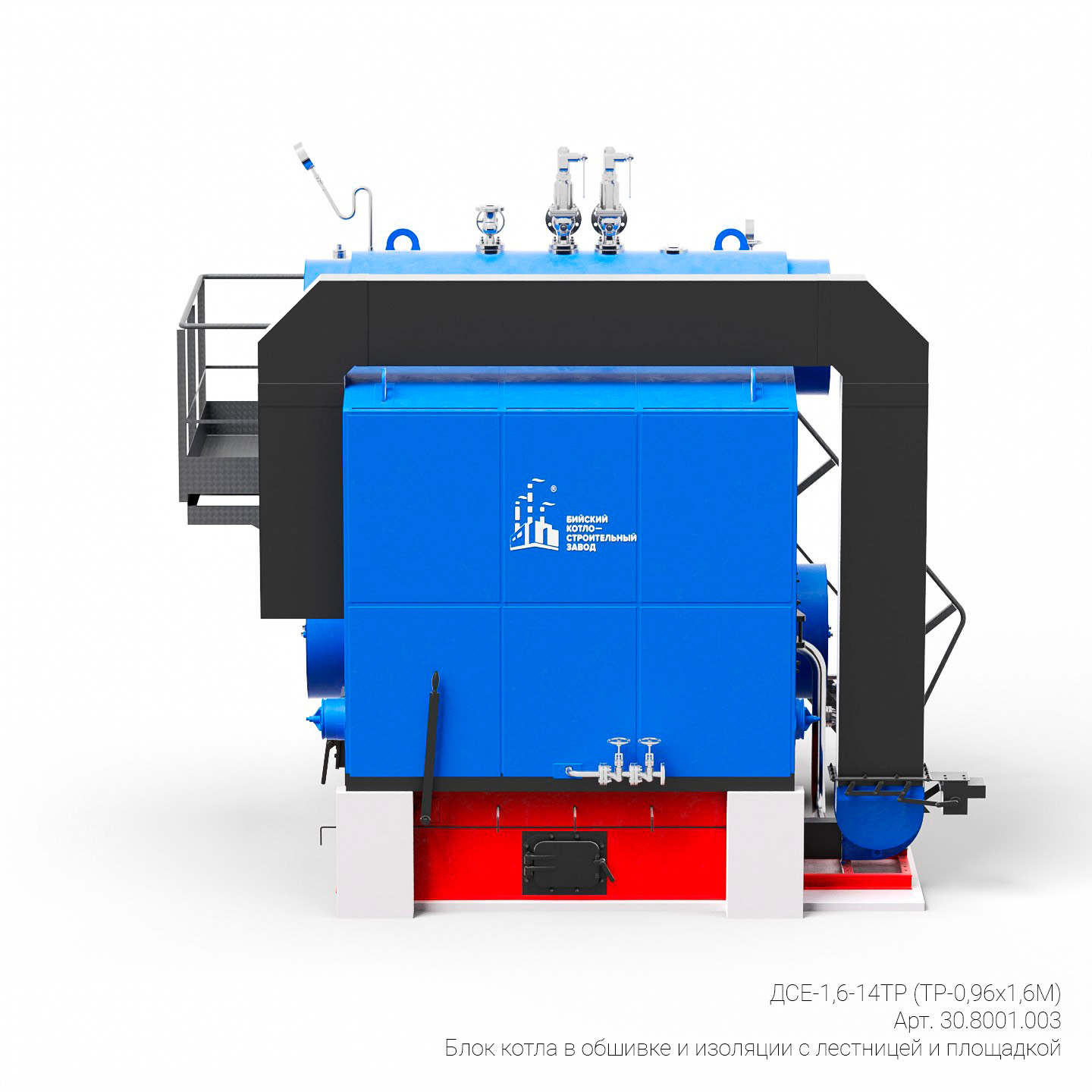

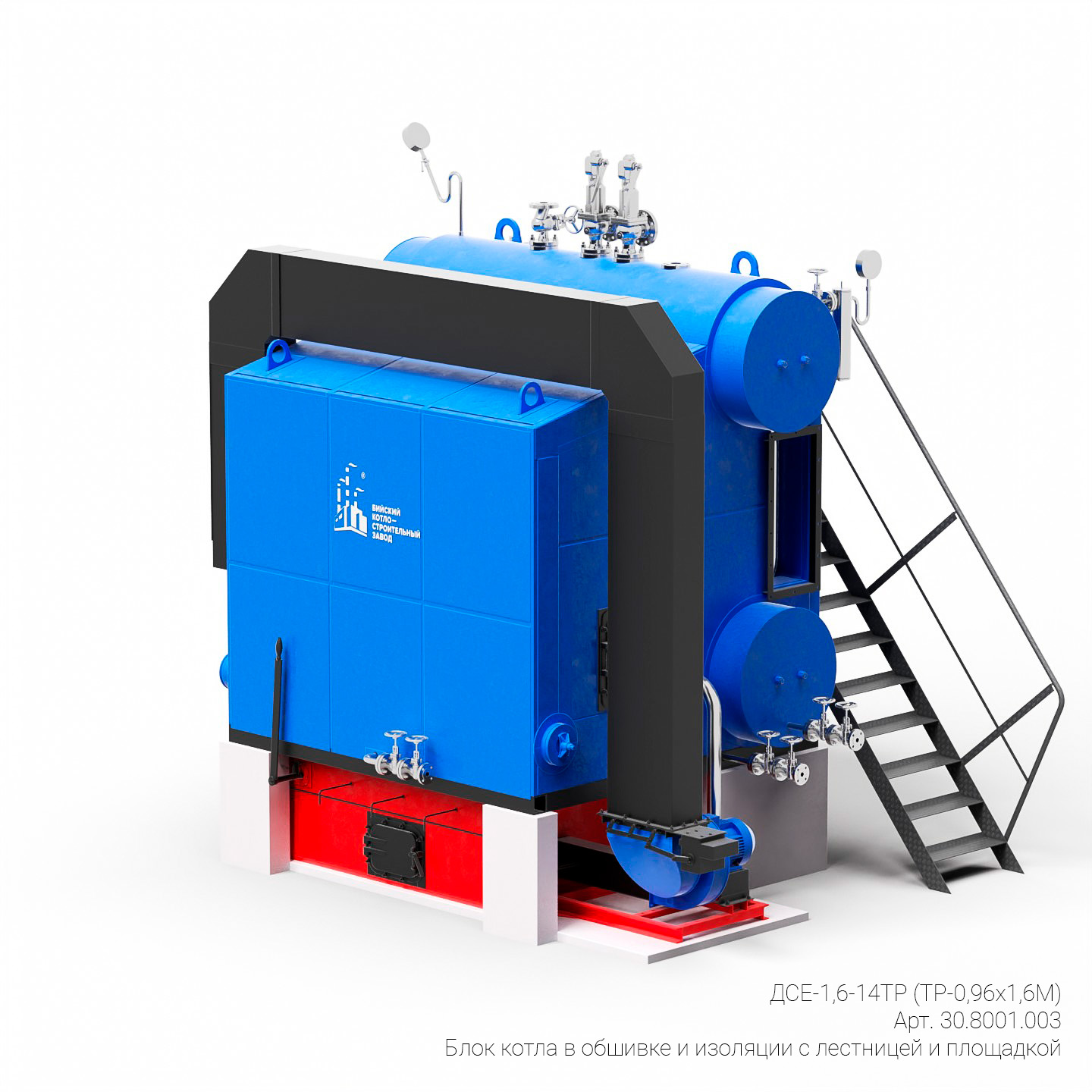

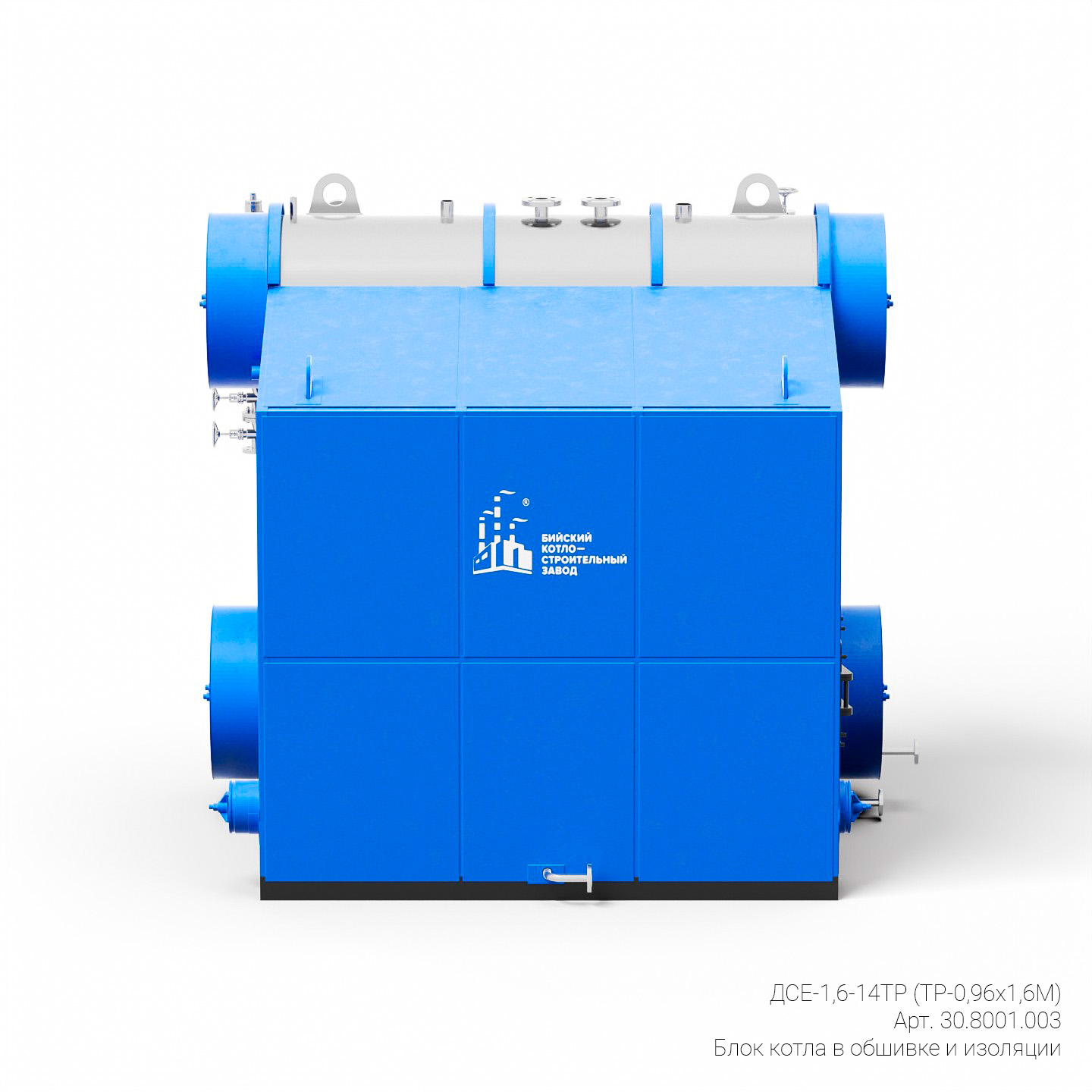

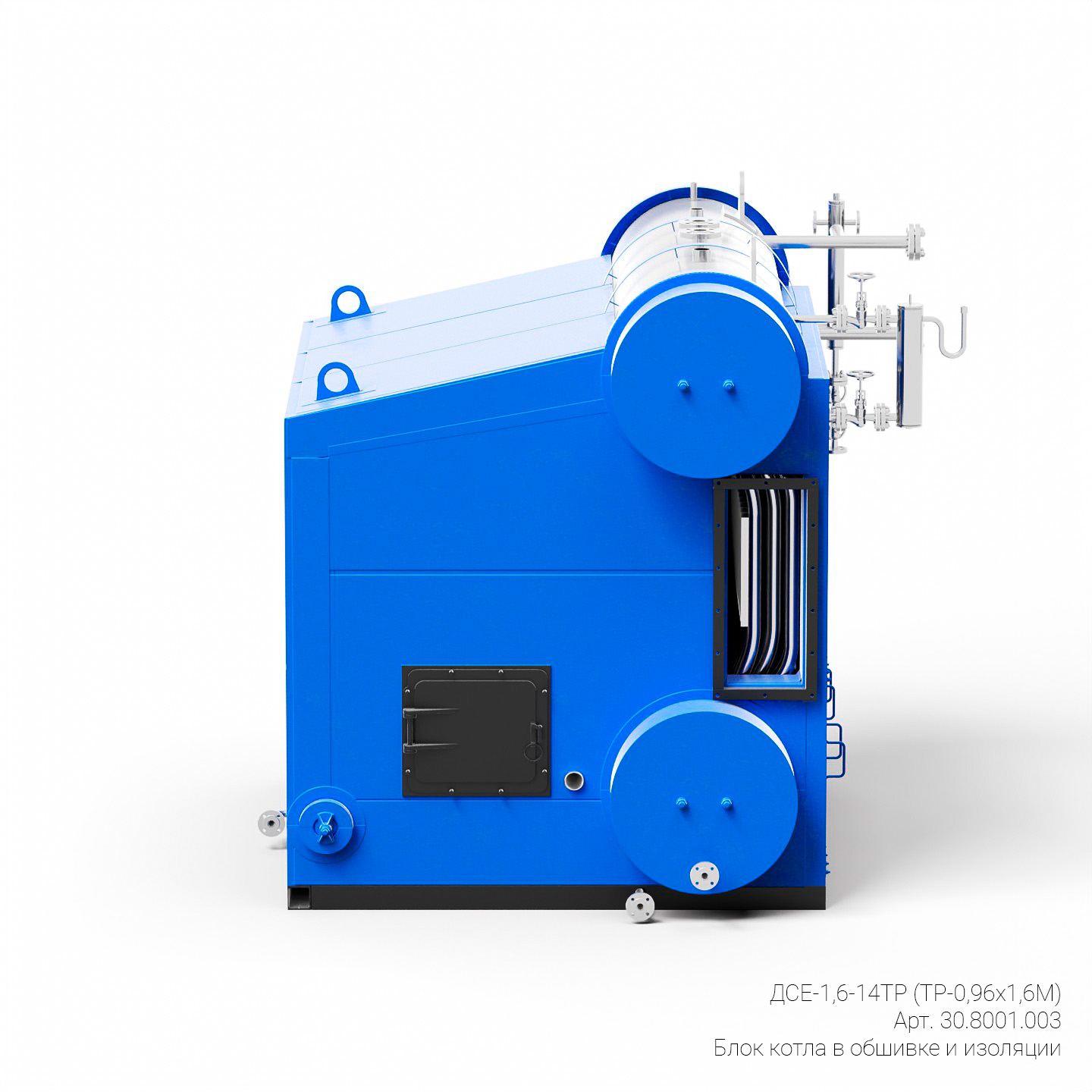

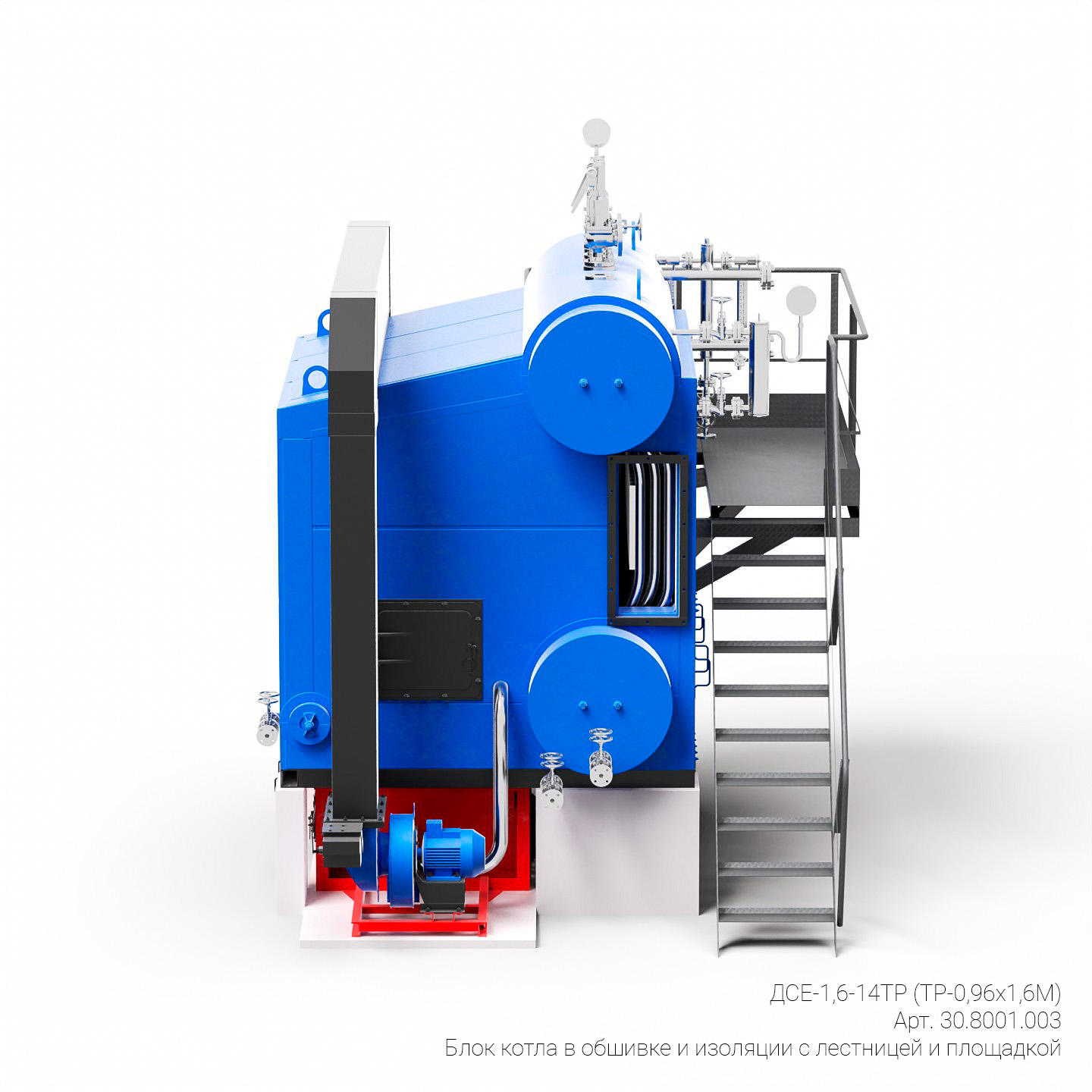

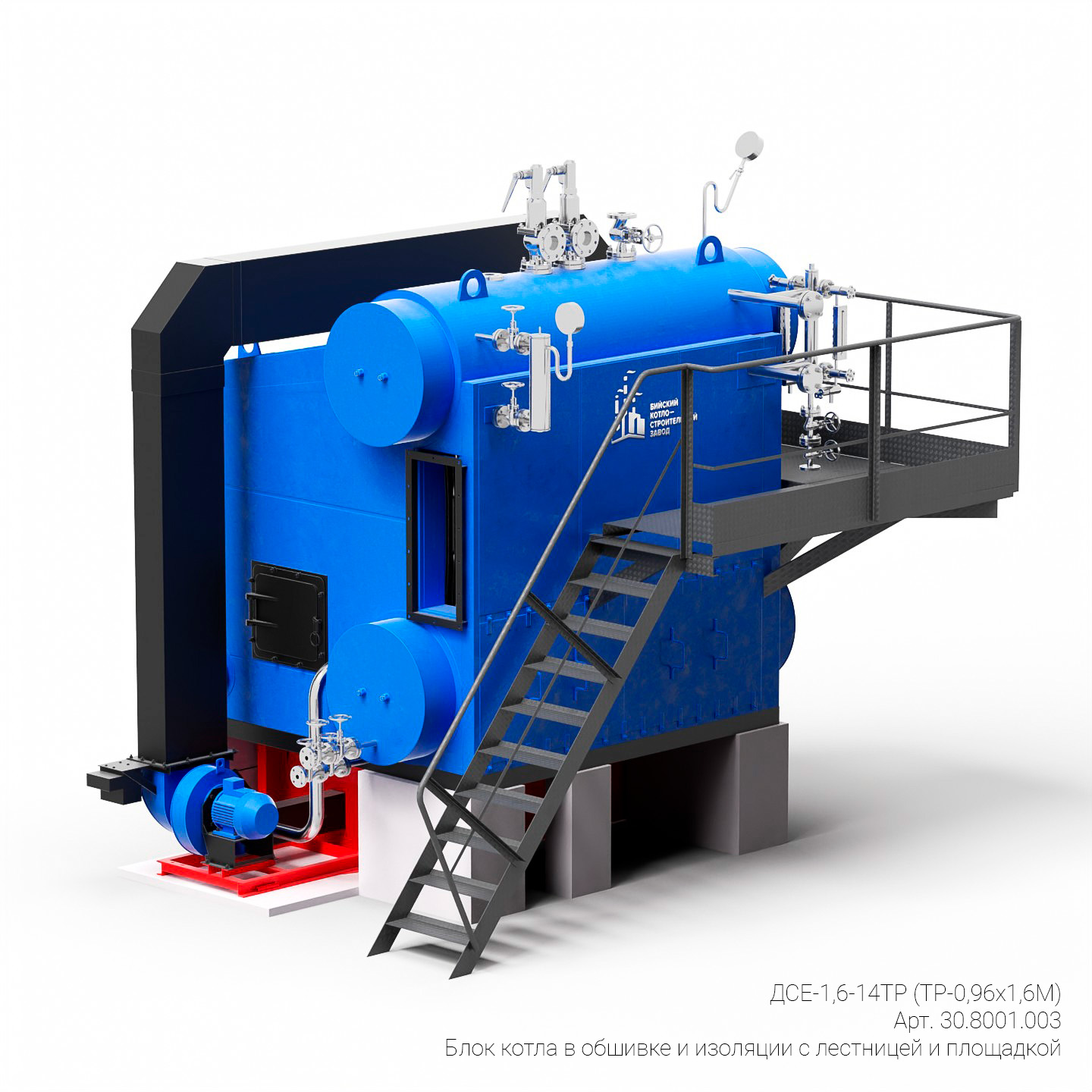

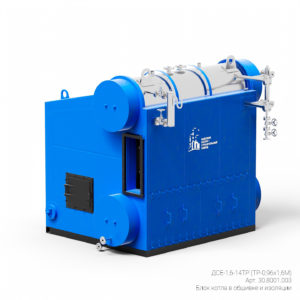

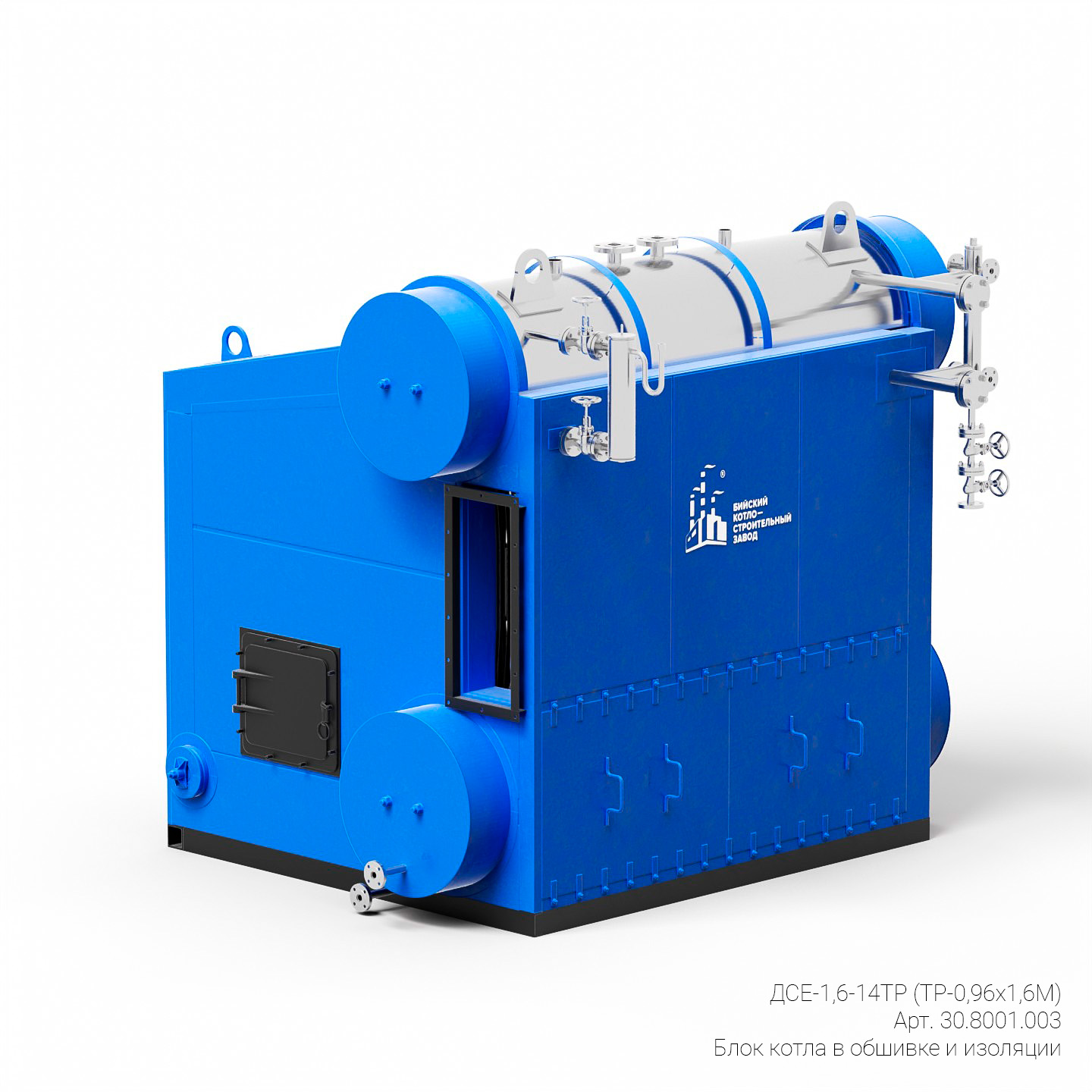

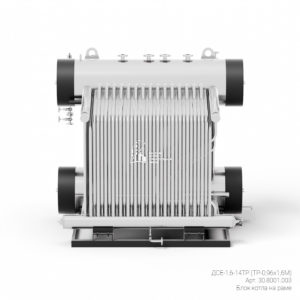

Паровой котел ДСЕ-1,6-14ТР предназначен для получения насыщенного пара до 1,6 т/ч абсолютным давлением 1,4 (14,0) МПа, используемого в системах теплопотребления, а также для технологических целей.
Для сжигания твердого топлива в котле ДСЕ-1,6-14ТР устанавливается ручная топка, которая предназначена для сжигания каменных и бурых углей в паровых котлах производительностью от 1,0 до 1,6 тонн пара в час.

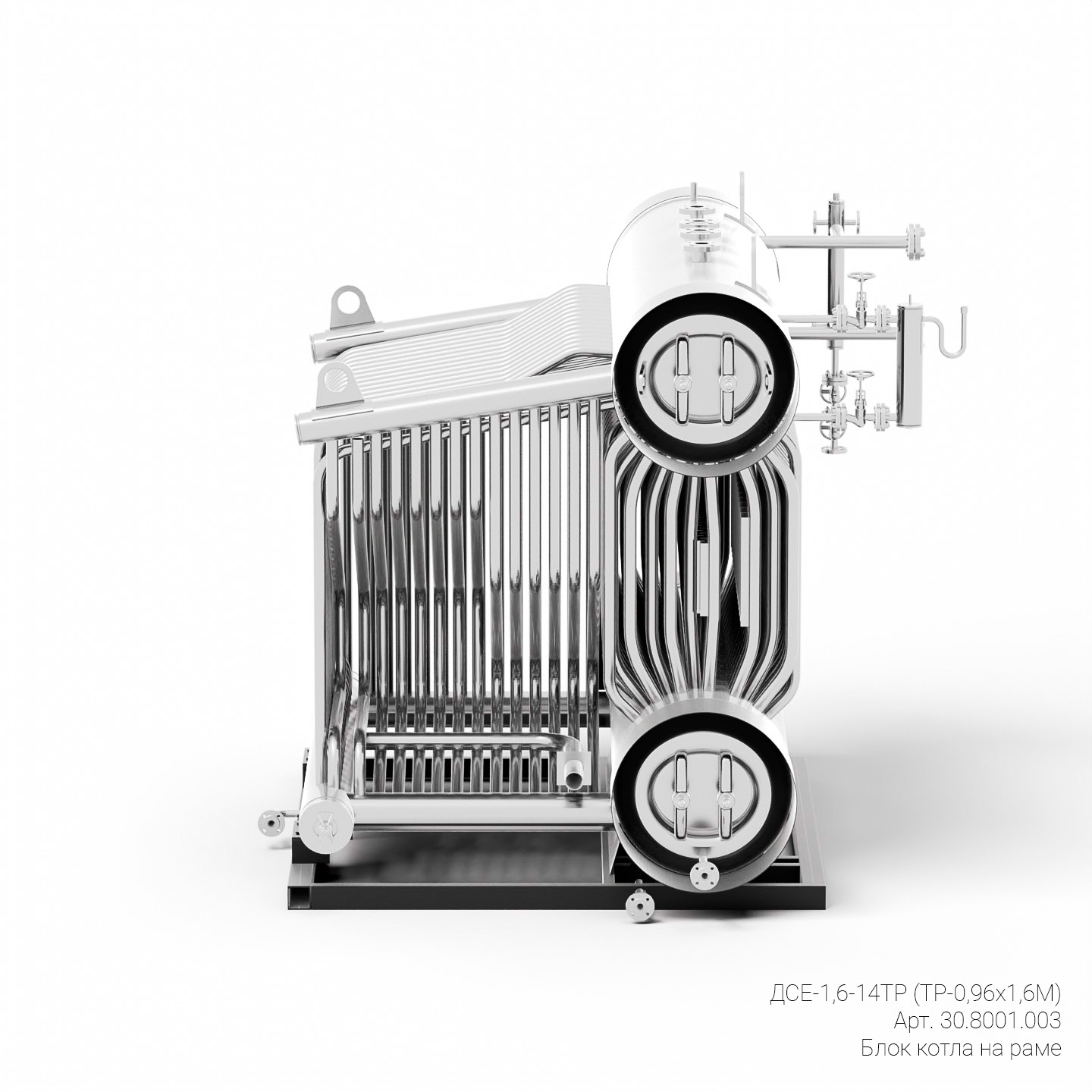

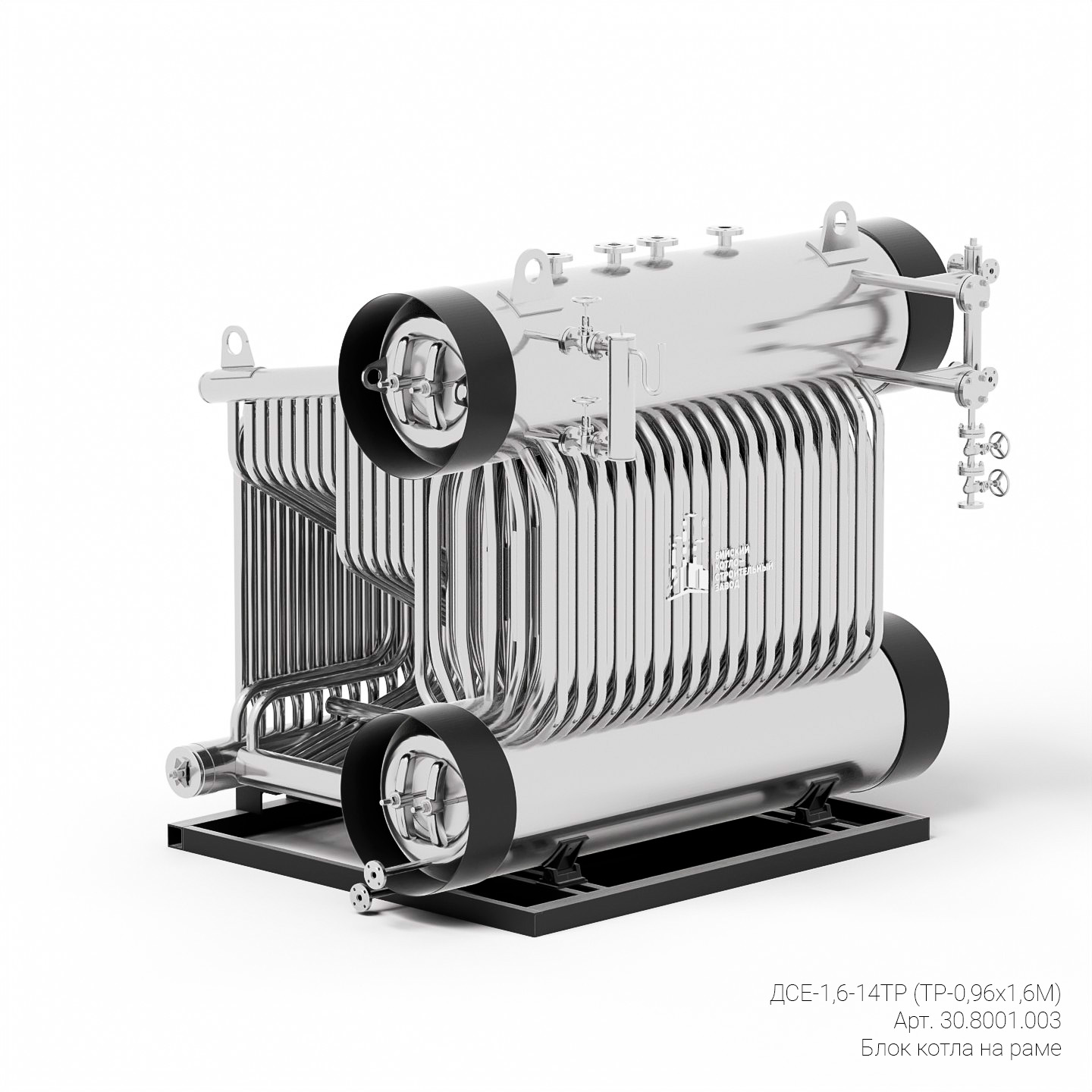

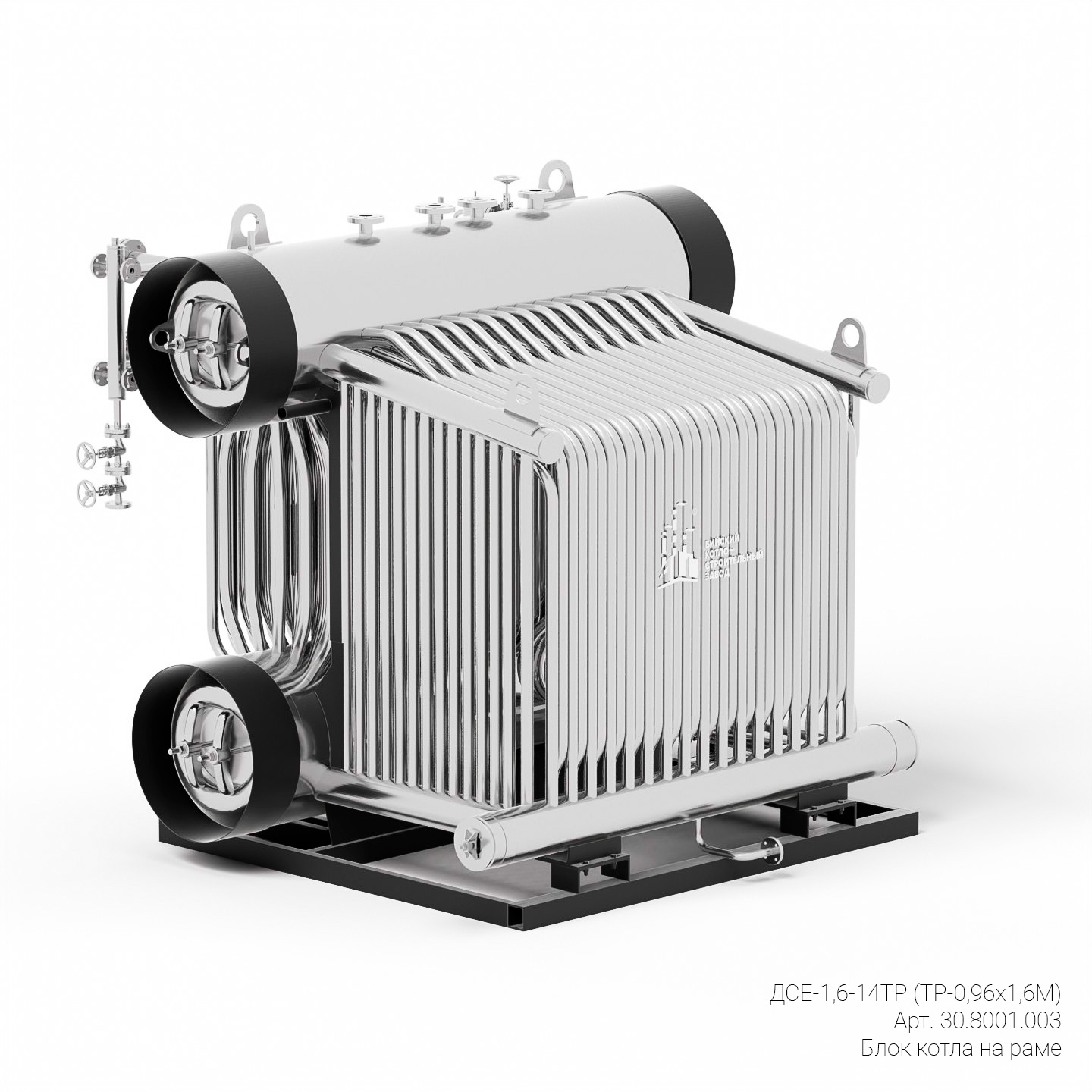

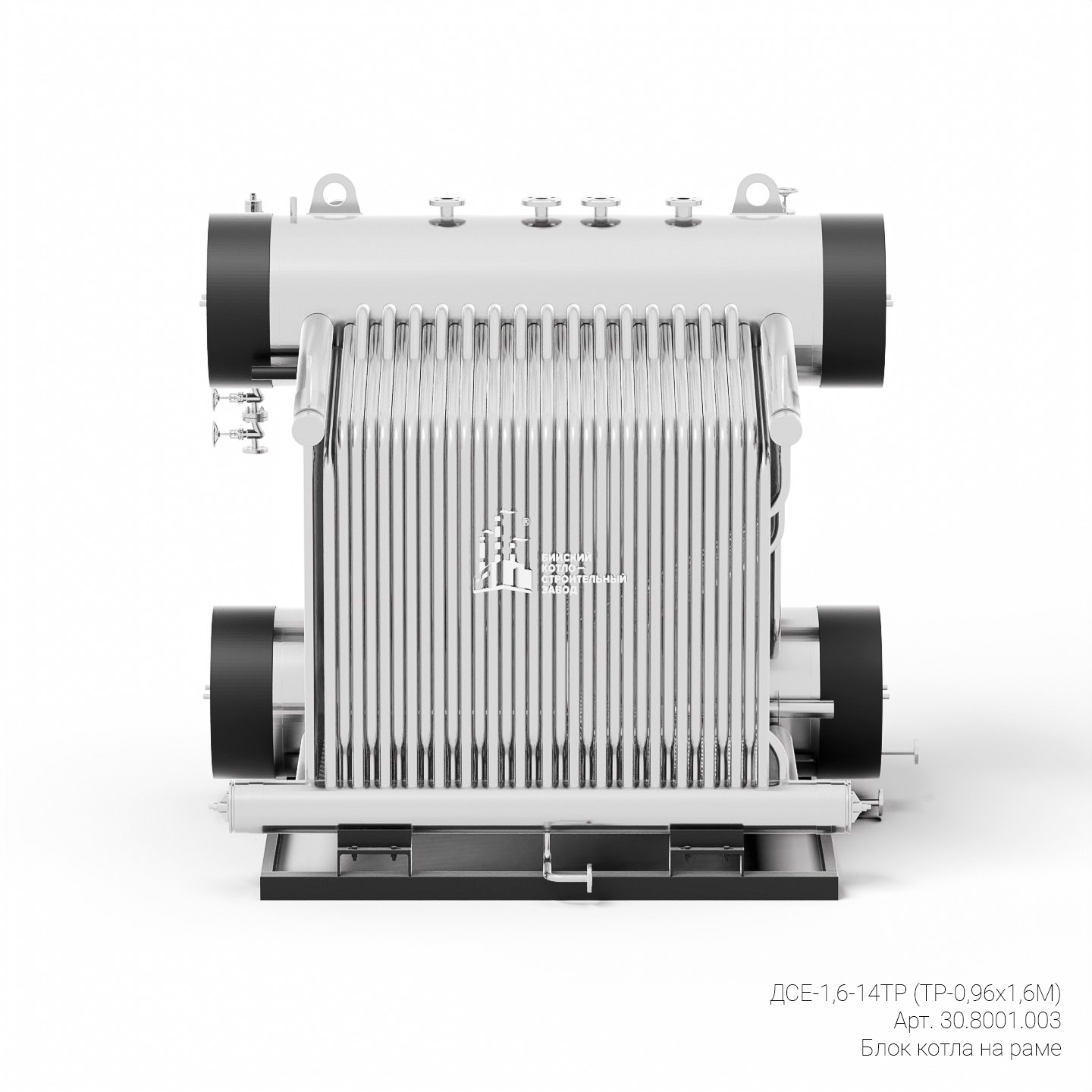

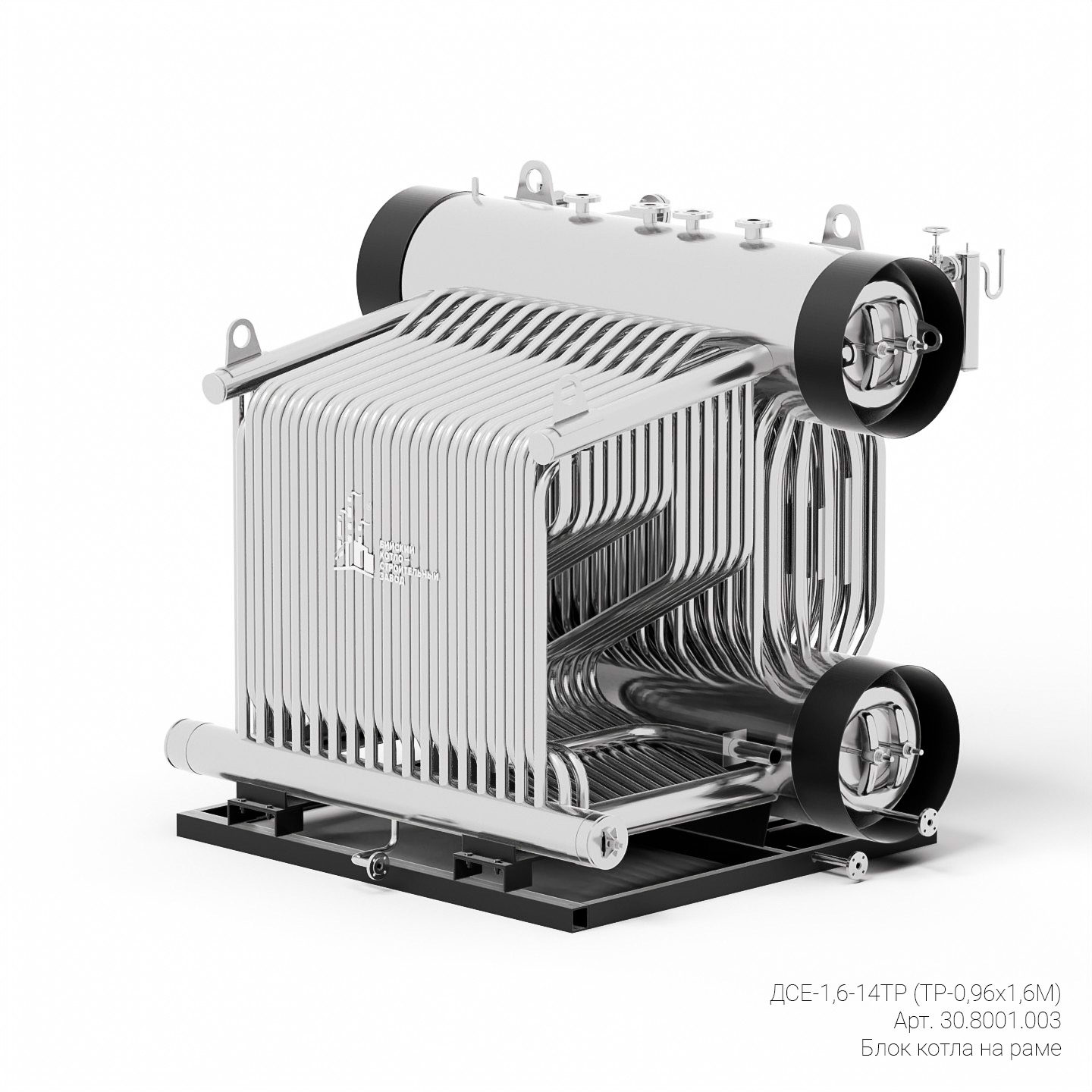

Котел представляет собой конструкцию, основными элементами которой являются:
– система трубная, выполненная из бесшовных холоднодеформированных труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733;
– барабаны, выполненные из листового проката марки 09Г2С толщиной 13 мм, имеющие внутренний диаметр 700 мм;
– топка и конвективный пучок, которые представляют собой D-образную конструкцию: в правой части которой находится топочное пространство с радиационными поверхностями нагрева, а в левой части – пучок вертикальных конвективных труб;
– панель, размещаемая на фронтовой стенке, к которой крепится горелка.
Для управления работой котла, обеспечения расчетных режимов работы и безопасных условий эксплуатации, котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная производительность, т/ч | 2,5 |
| 2. Топливо | Каменный/бурый уголь |
| 3. Абсолютное давление пара на выходе из котла, не более, МПа (кгс/см2) | 1,4 (14,0) |
| 4. Диапазон регулирования паропроизводительности, % | 30…100 |
| 5. К.П.Д., не менее, % | 92,13/89,93 |
| 6. Значение непрерывной продувки, не более, % от номинальной паропроизводительности | 10 |
| 7. Характеристика пара на выходе из котла | Насыщенный 194°С |
| 8. Температура питательной воды, °С | 100±10 |
| 9. Аэродинамическое сопротивление котла, не более, Па | 550 |
| 10. Содержание СО, не более, при α=1, мг/м3 | 117/200 |
| 11. Содержание NOx, не более, при α=1, мг/м3 | 145/490 |
| 12. Коэффициент избытка воздуха не более | 1,15/1,2 |
| 13. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С | 180/200 |
| 14. Температура ограждающих поверхностей котла, не более, °С | 55 |
| 15. Гидравлическое сопротивление котла, не более, МПа | 0,2 |
| 16. Уровень звука в контрольных точках, не более, дБА | 80 |
| 17. Потери тепла в окружающую среду через наружние поверхности котла, не более, Вт/м2 | 475 |
| 18. Время растопки котла из холодного состояния, не более, ч | 1,5 |
| 19. Число транспортабельных блоков, шт | 1 |
| 20. Габаритные размеры не более, мм | |
| Длина | 3140 |
| Ширина | 2555 |
| Высота | 2700 |
| 21. Масса котла в объеме заводской поставки, не более, кг | 5900 |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
