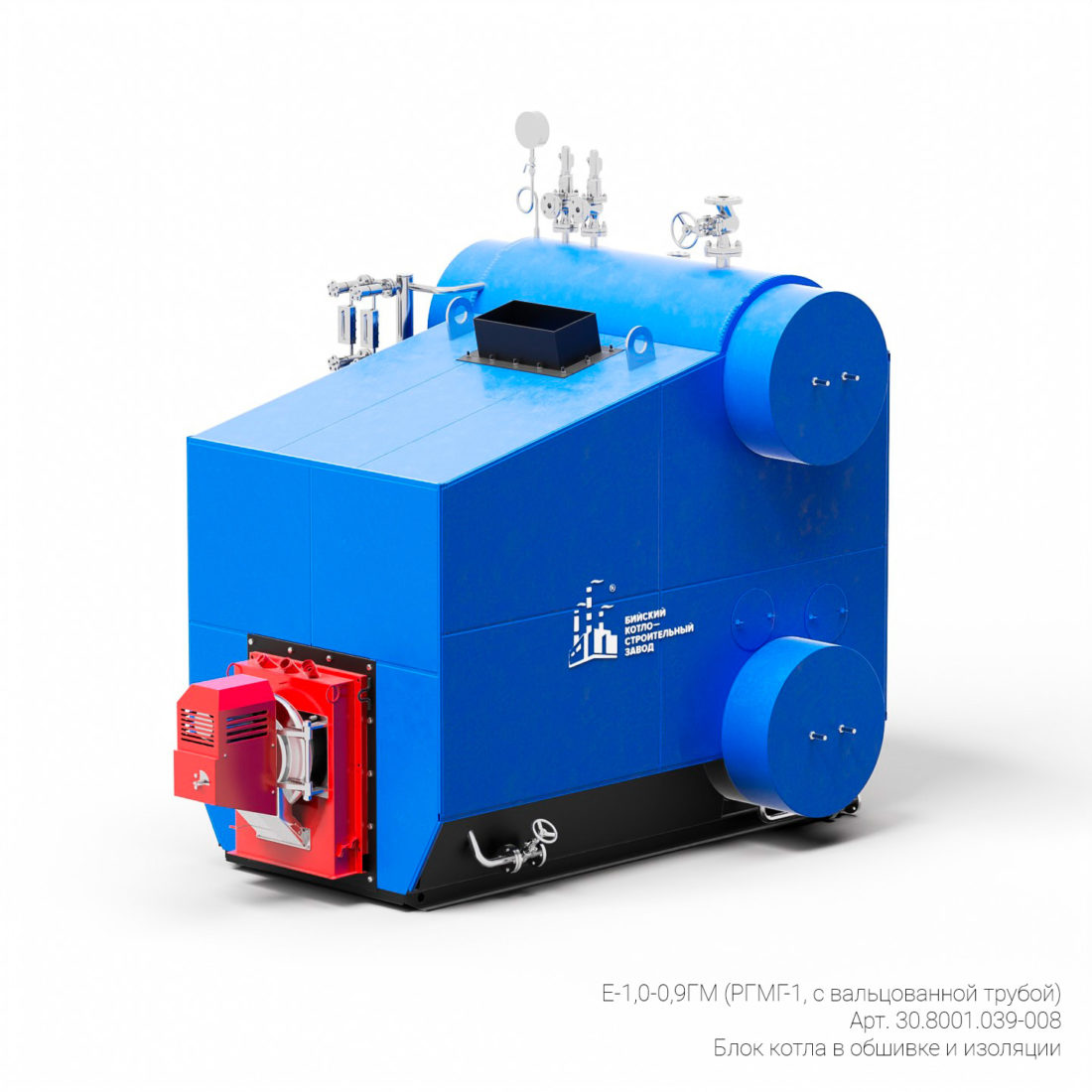

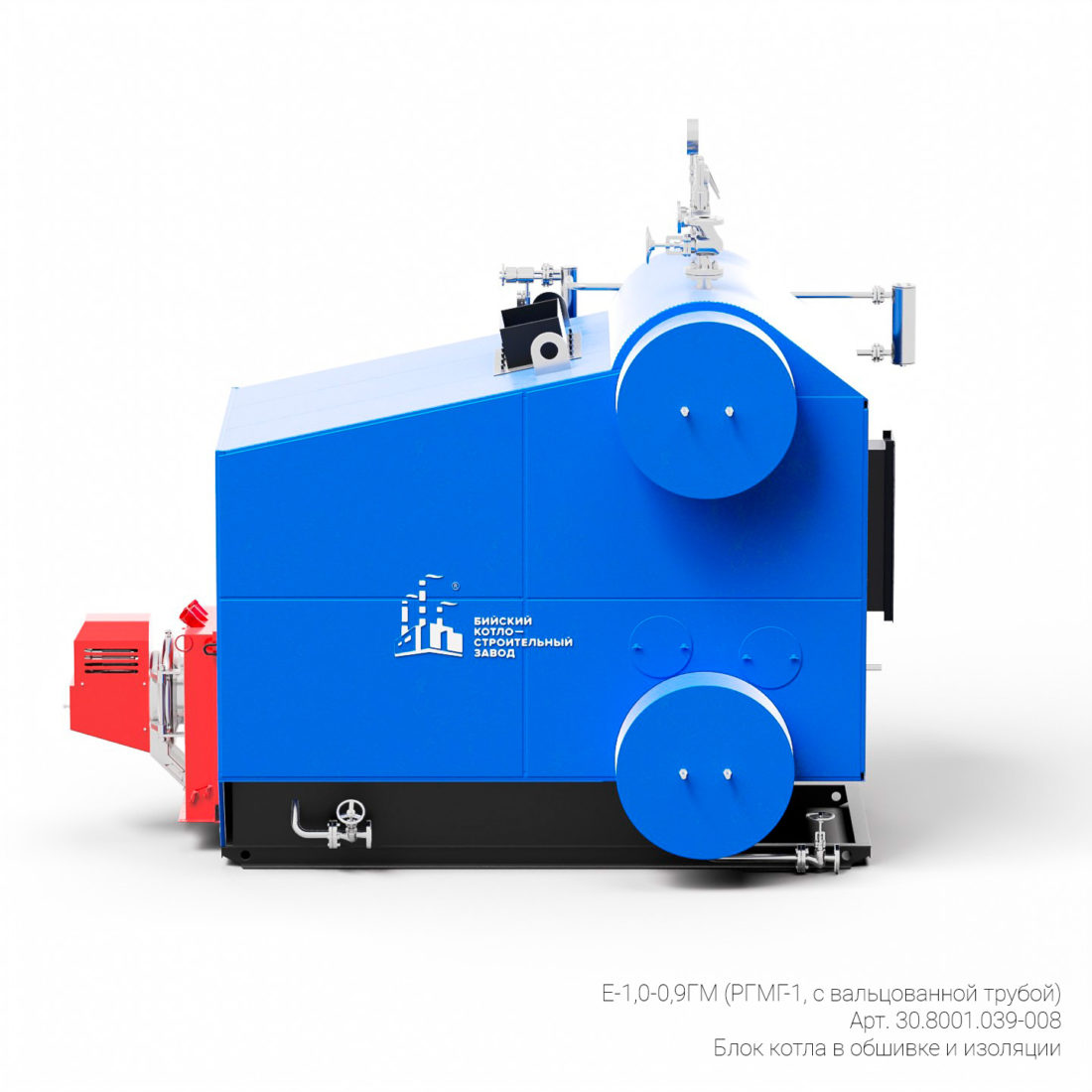

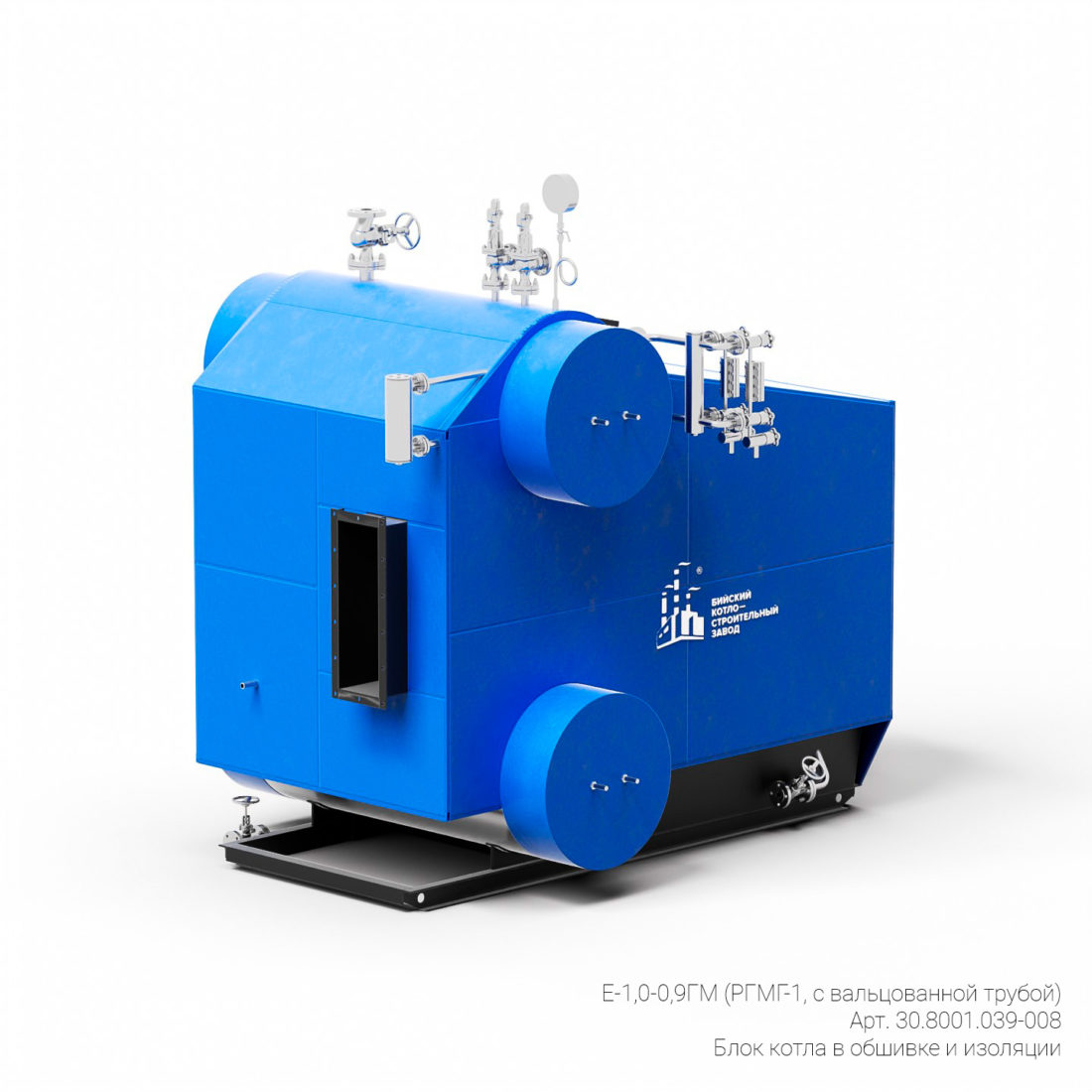

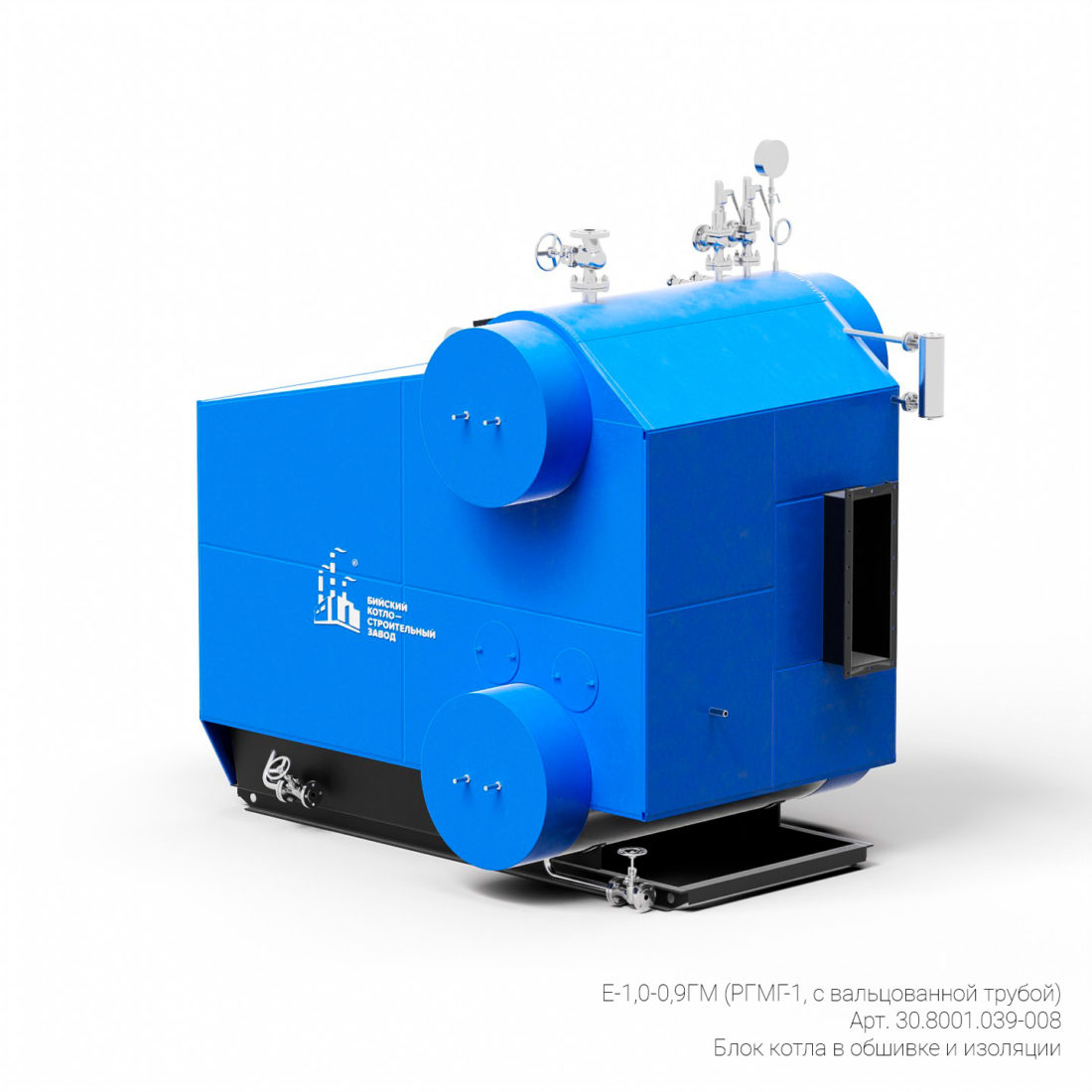

Котел паровой Е-1,0-0,9ГМ (РГМГ-1, с вальцованной трубой)

Арт. 30.8001.039-008
Предварительный заказ изделия

Стоимость изделия от: 1 400 000


1 400 000

Дополнительная комплектация изделия:

Экономайзер: ЭПС-7,5 (арт. 60.9092.003);

Вентилятор: ВД-2,7-3000 (арт. 64.8048.063, арт. 64.8048.063-01);

Дымосос: Д-3,5М-250°С (арт. 63.8046.040-05, арт. 63.8046.040-07),

Д-3,5М-400°С (арт. 63.8046.040-01, арт. 63.046.040-03);

Горелка: РГМГ-1 (арт. 61.8328.001);

Водоподготовительное оборудование: ВПУ-1,0 (арт. 67.8139.027), ВПУ-2,5 (арт. 67.8139.029);

Автоматика: Вариант 1 (арт. 30.9901.002), Вариант 2 (арт. 30.9902.002), Вариант 3 (арт. 30.9903.002), Вариант 4 (арт. 30.9904.002)

SKU: 30.8001.039-008 Category:

Description

Паровой котел Е-1,0-0,9 предназначен для получения насыщенного пара до 1,0 т/ч абсолютным давлением 0,9 (9,0) МПа (кгс/см2), используемого в системах теплопотребления, а также для технологических целей.

Котел оборудован горелкой РГМГ-1 для сжигания природного газа низкого давления (ГОСТ 5542) либо мазута марок 40,100 (ГОСТ 10585) или другого жидкого топлива с условной вязкостью не более 6-16 ВУ при температуре 80оС.

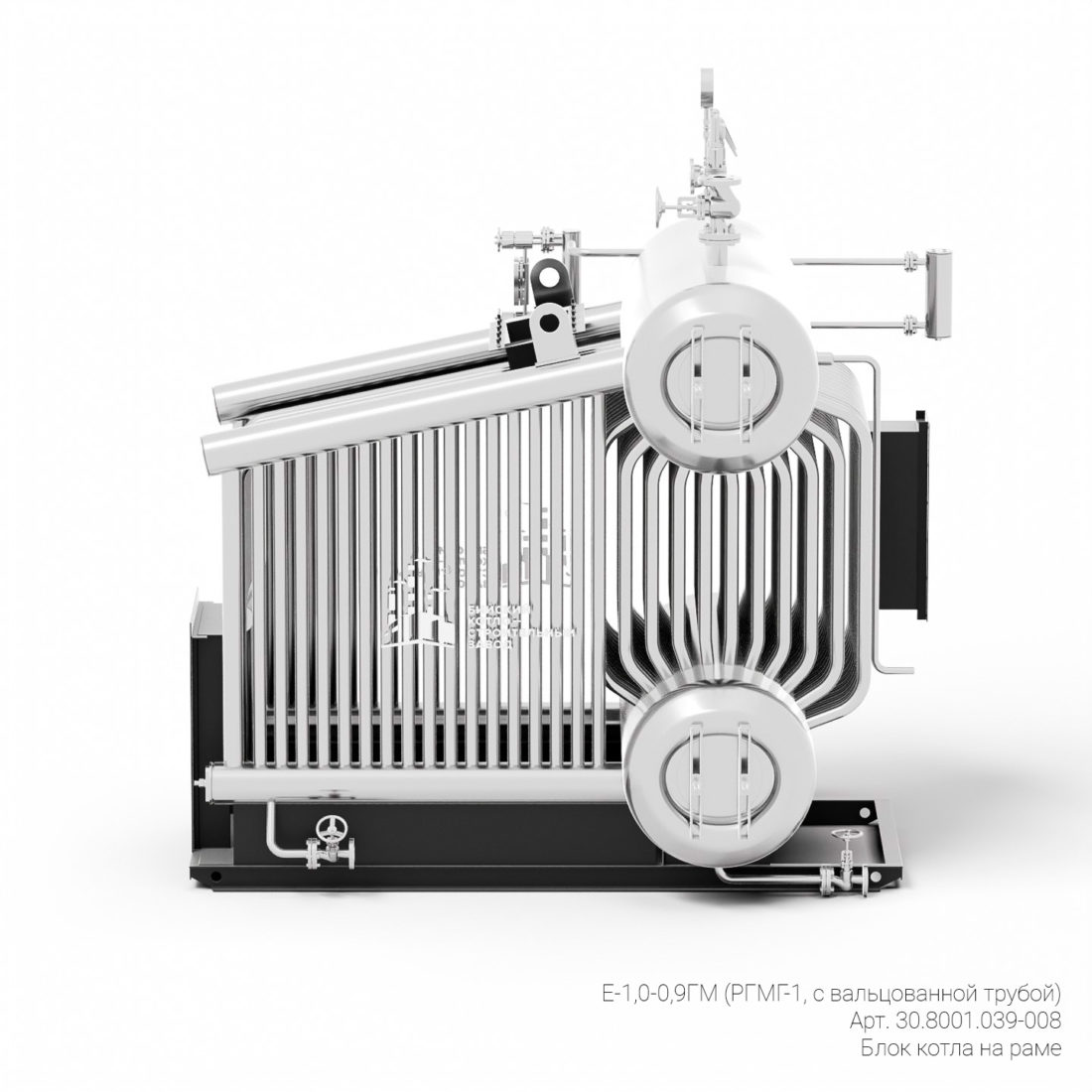

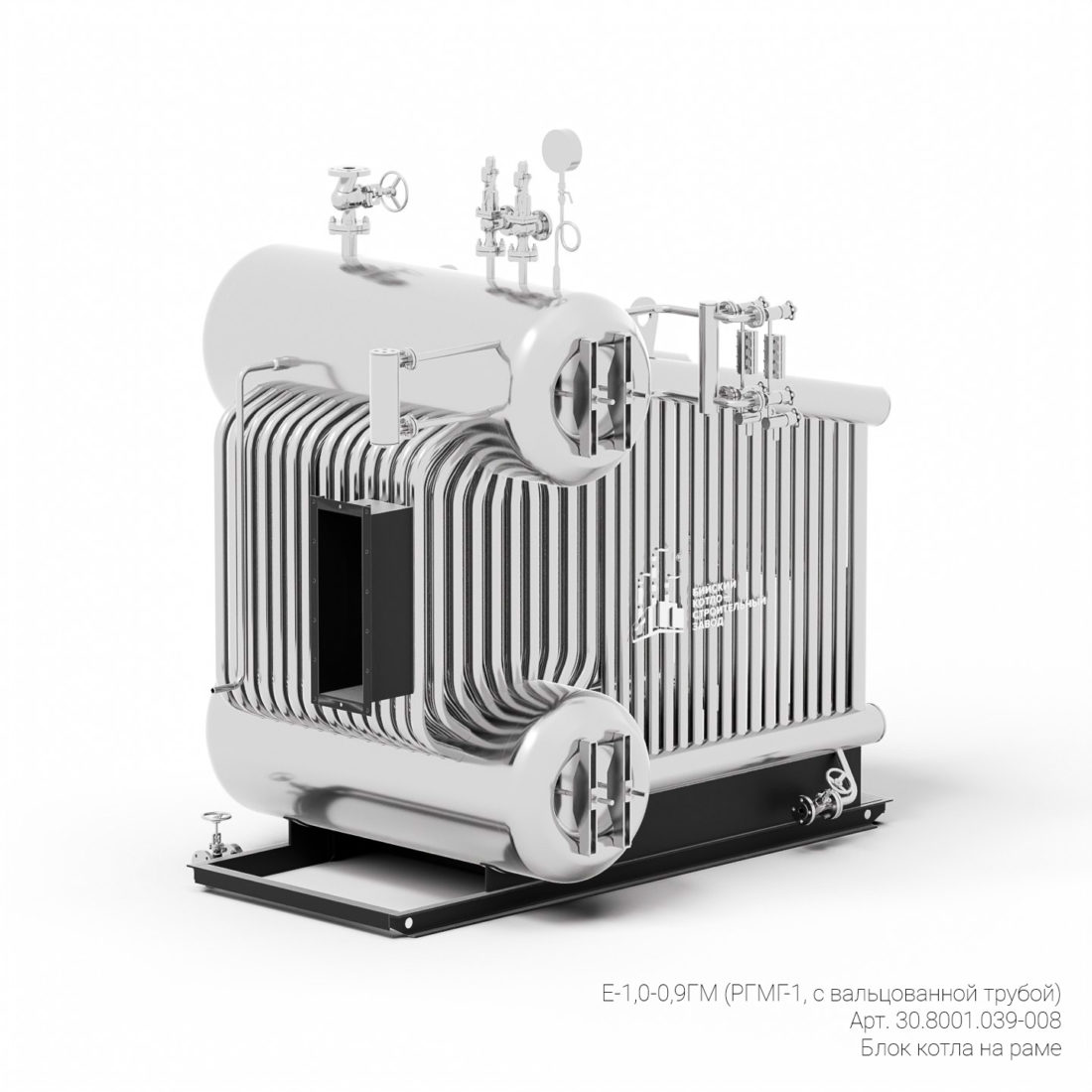

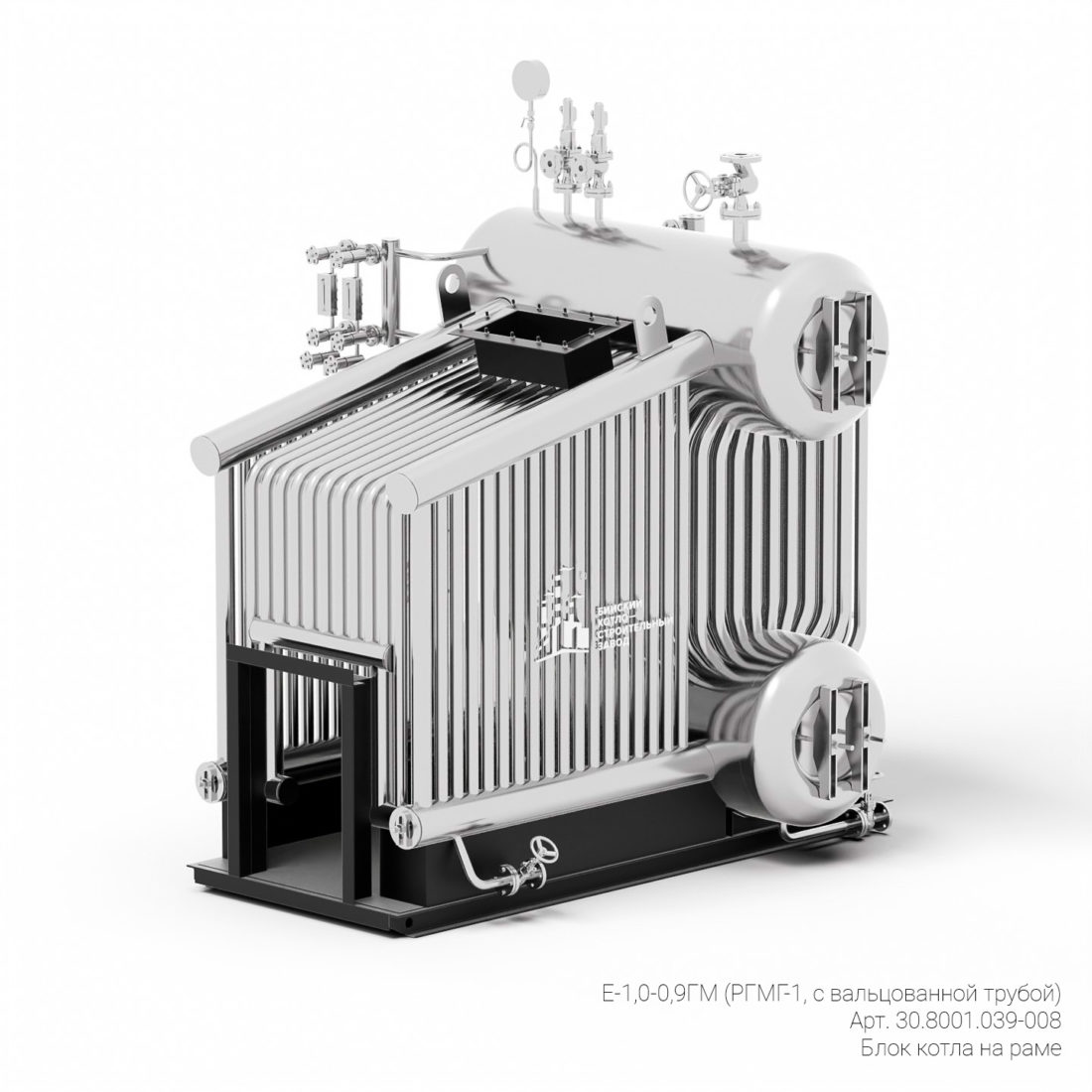

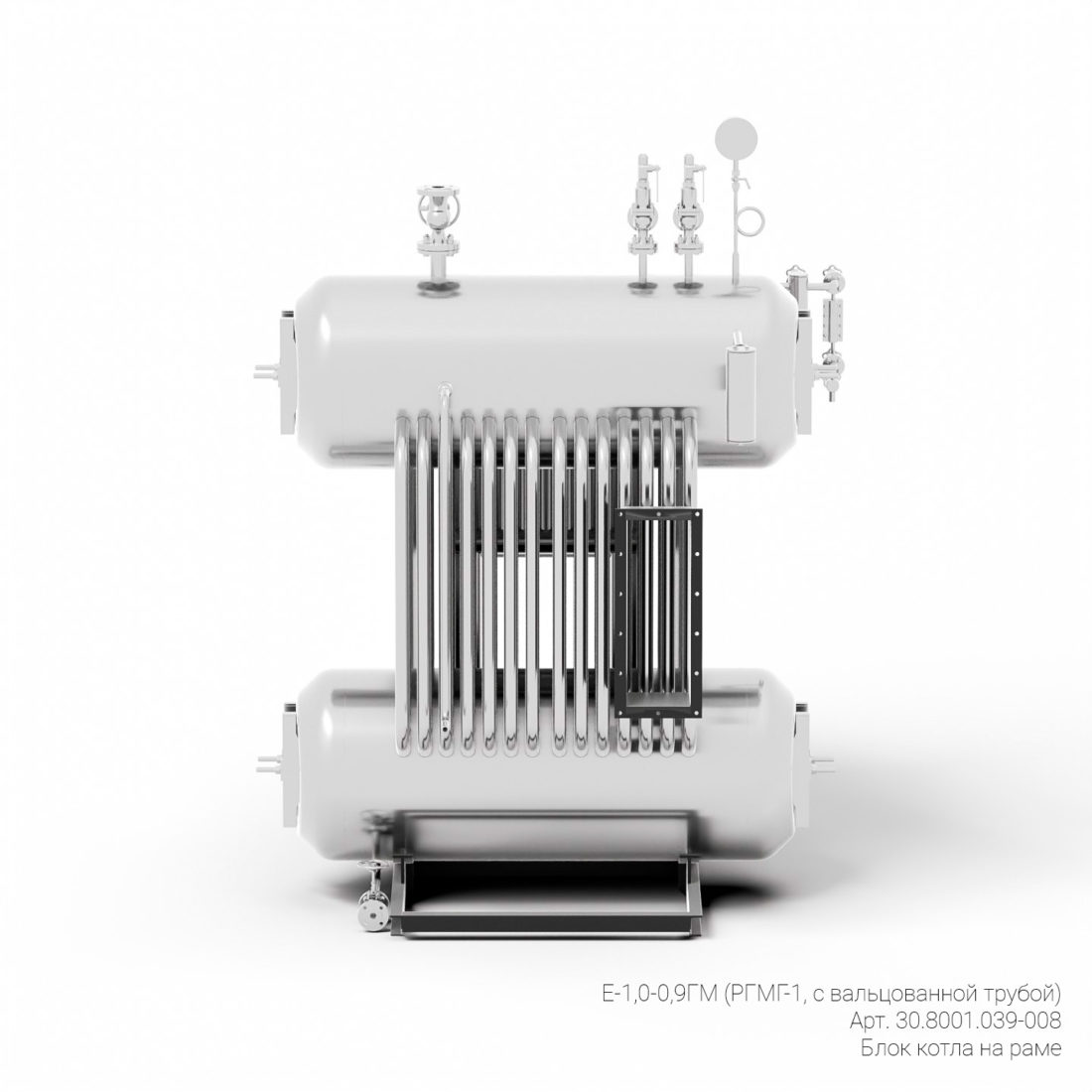

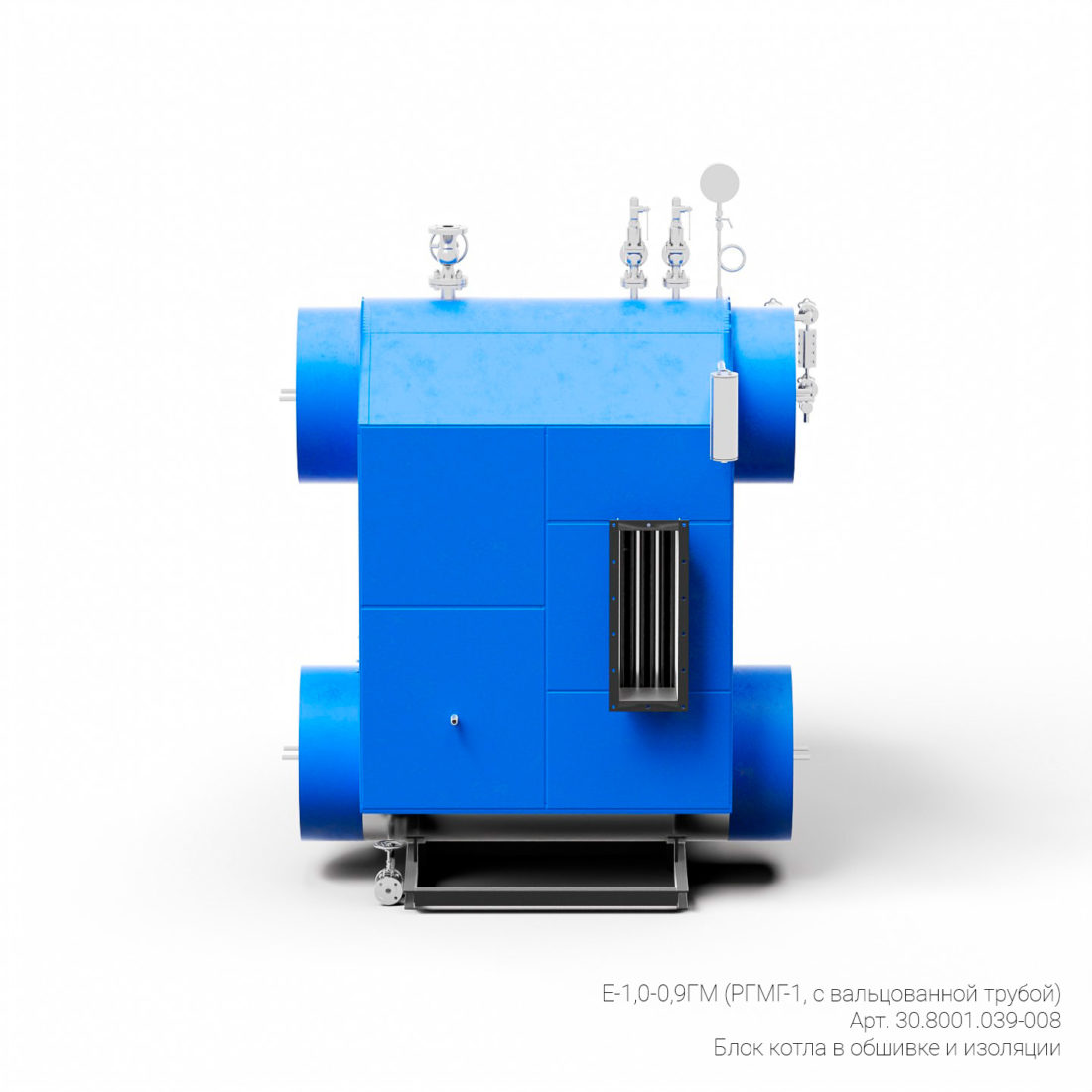

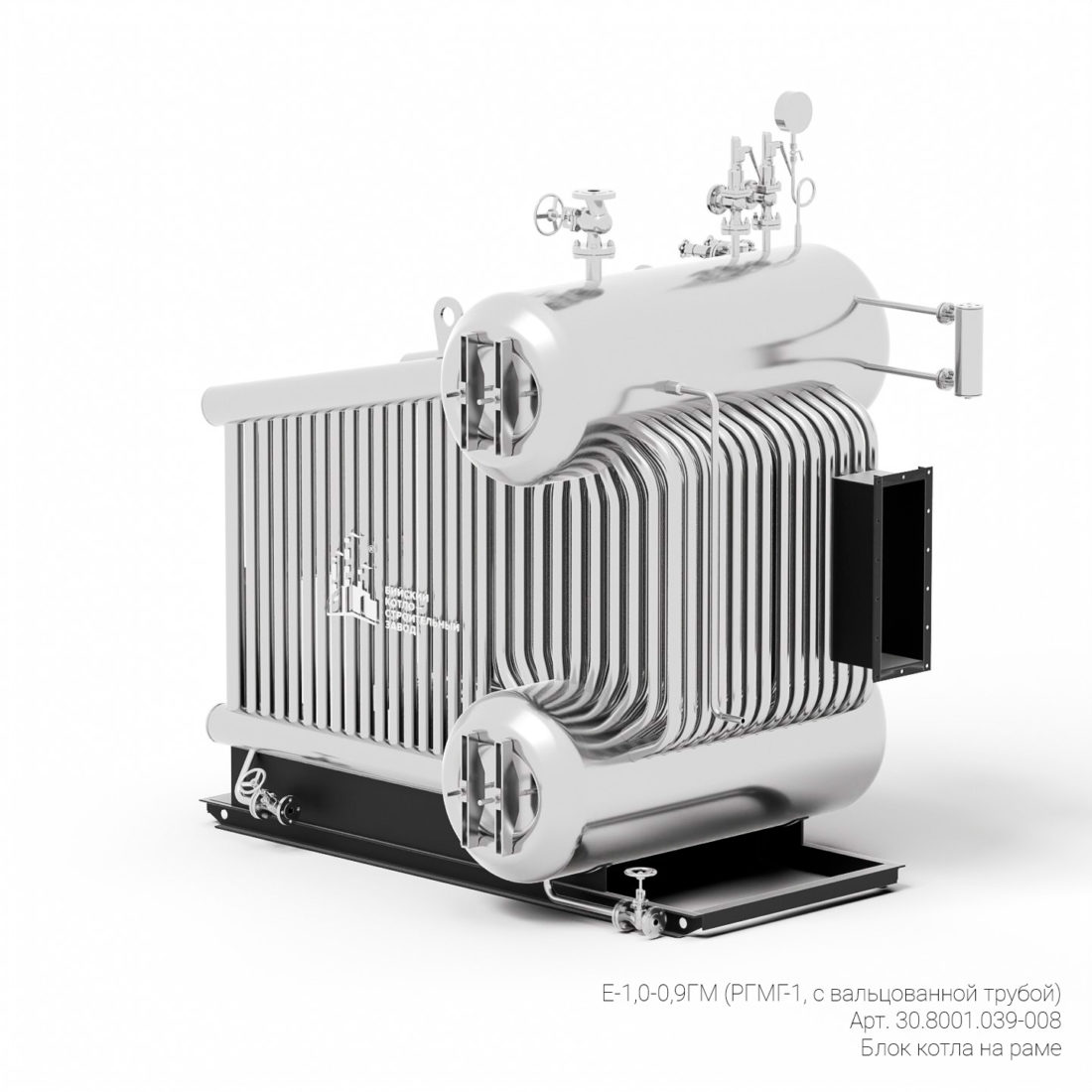

Котел представляет собой конструкцию, основными элементами которой являются:

– система трубная, выполненная из бесшовных холоднодеформированных труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733;

– барабаны, выполненные из листового проката марки 09Г2С толщиной 14 мм, имеющие внутренний диаметр 700 мм;

– газоплотная топочная камера, образованная трубами боковых и потолочно-фронтового экранов;

– трубы конвективного пучка, соединенные с верхним и нижним барабанами с помощью вальцовочного соединения;

– каркас с теплоизоляцией из минеральной ваты толщиной 50 мм.

Для управления работой котла, обеспечения расчетных режимов работы и безопасных условий эксплуатации, котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности.

Наименование параметра Нормируемое значение
1. Номинальная производительность, т/ч 1,0
2. Топливо Газ/мазут
3. Расход расчетного топлива, (м3/ч)/(кг/ч) 82,1/80,6
4. Избыточное давление пара на выходе из котла, не более, МПа (кгс/см2) 0,9 (9,0)
5. Диапазон регулирования паропроизводительности, % 50…100
6. К.П.Д., не менее, % 89,5/87,5
7. Значение непрерывной продувки, не более, % от номинальной паропроизводительности 10
8.  Характеристика пара на выходе из котла Насыщенный 174°С
9. Температура питательной воды, °С 100±10
10.Аэродинамическое сопротивление котла, не более, Па 200
11. Содержание СО, не более, при α=1, мг/м3 117/200
12. Содержание NOx, не более, при α=1, мг/м3 145/490
13. Коэффициент избытка воздуха, не более 1,15/1,2
14. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С 180/200
15. Температура ограждающих поверхностей котла, не более, °С 55
16. Гидравлическое сопротивление котла, не более, МПа 0,2
17. Уровень звука в контрольных точках, не более, дБА 80
18. Потери тепла в окружающую среду через наружные поверхности котла, не более, Вт/м2 475
19. Время растопки котла из холодного состояния, не более, ч 1,5
20. Разряжение в топке, Па 30±20
21. Разряжение за котлом, не более, Па 230
22. Площадь поверхности нагрева, м2 32,5
23. Объем котла водяной, м3 1,75
24. Объем котла паровой, м3 0,2
25. Число транспортабельных блоков, шт 1
26. Габаритные размеры не более, мм
Длина 2800
Ширина 2040
Высота 2680
27. Масса котла в объеме заводской поставки, не более, кг 3100

Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.

Гарантийный срок эксплуатации котла:

– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;

– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
