Стоимость изделия от: 1 400 000 ₽
1 400 000 ₽
Дополнительная комплектация изделия:
Вентилятор: ВД-2,7-3000 (арт. 64.8048.063, арт. 64.8048.063-01);
Дымосос: Д-3,5М-250°С (арт. 63.8046.040-05, арт. 63.8046.040-07),
Д-3,5М-400°С (арт. 63.8046.040-01, арт. 63.046.040-03);
Водоподготовительное оборудование: ВПУ-1,0 (арт. 67.8139.027), ВПУ-2,5 (арт. 67.8139.029);
Золоуловитель: ЗУ-1-1 (арт. 71.8312.020)
Автоматика: Вариант 1 (арт. 30.9905.001), Вариант 2 (арт. 30.9906.001)
Description

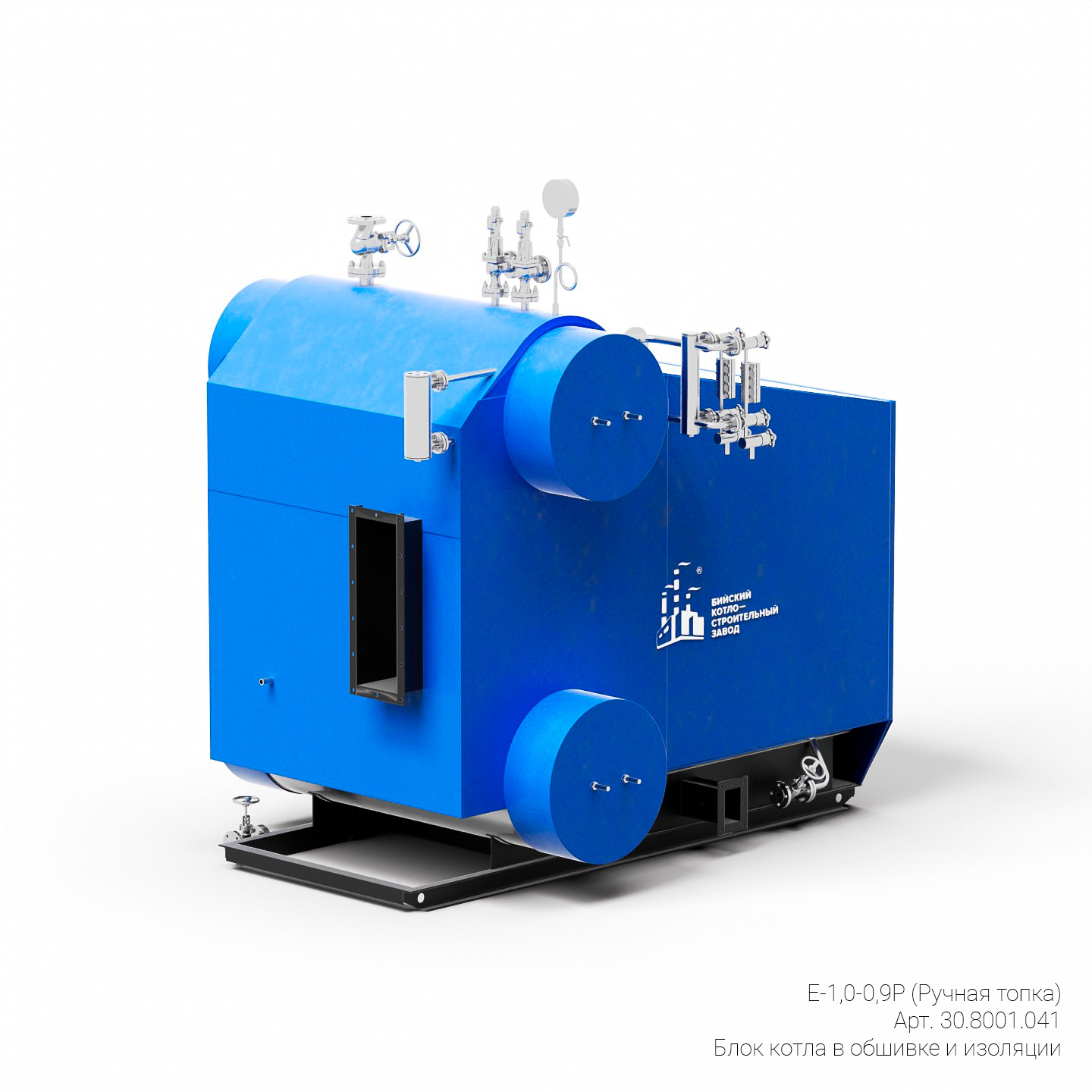

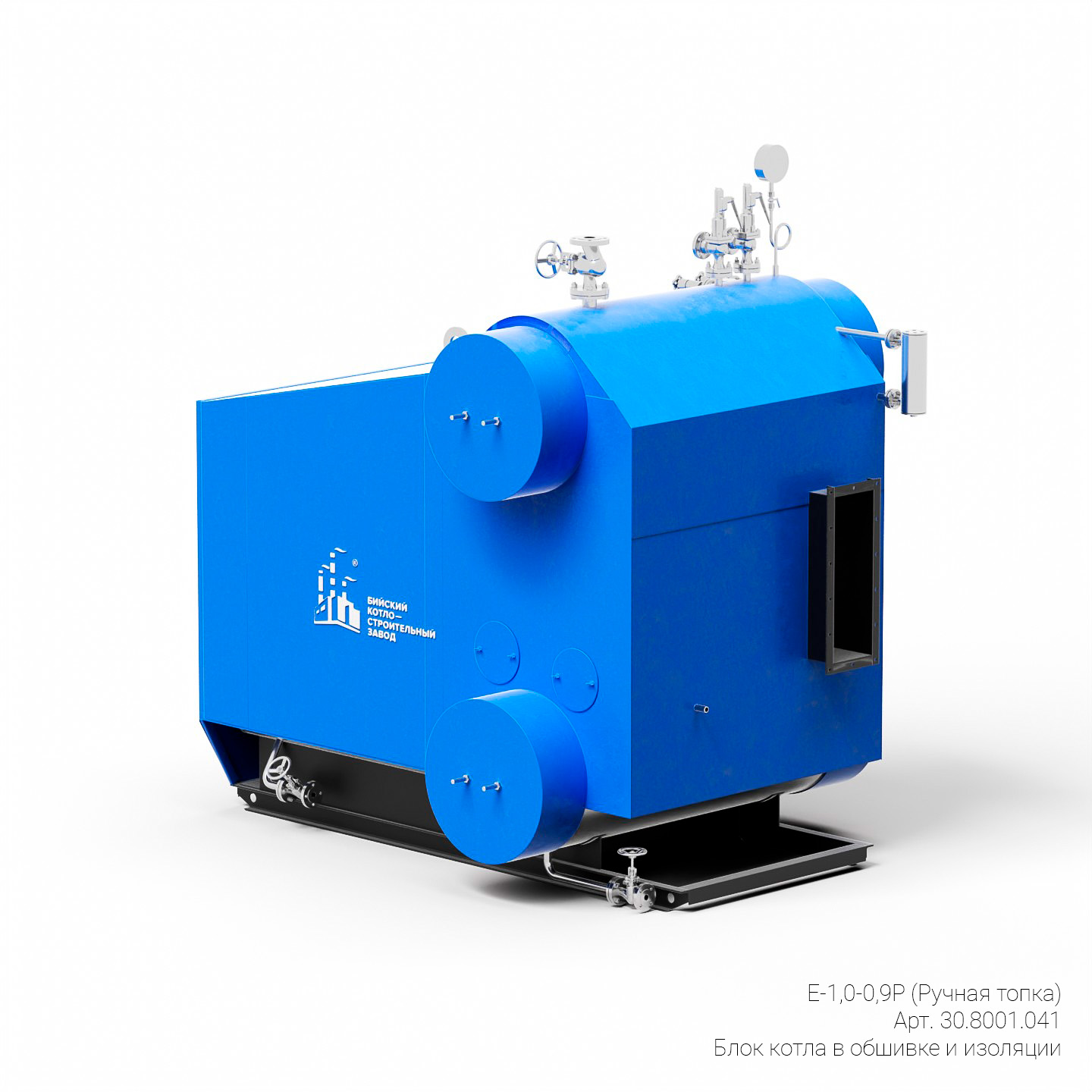

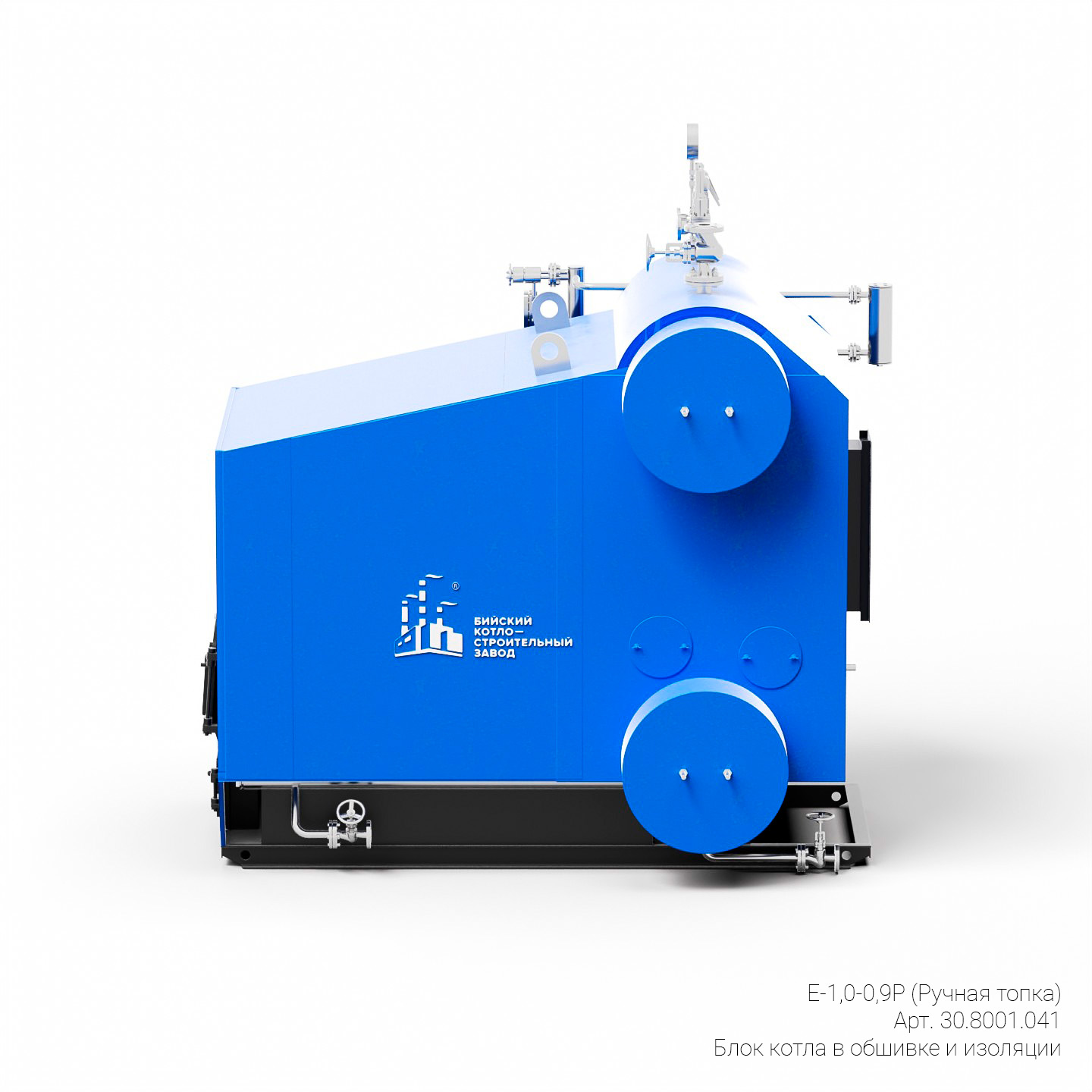

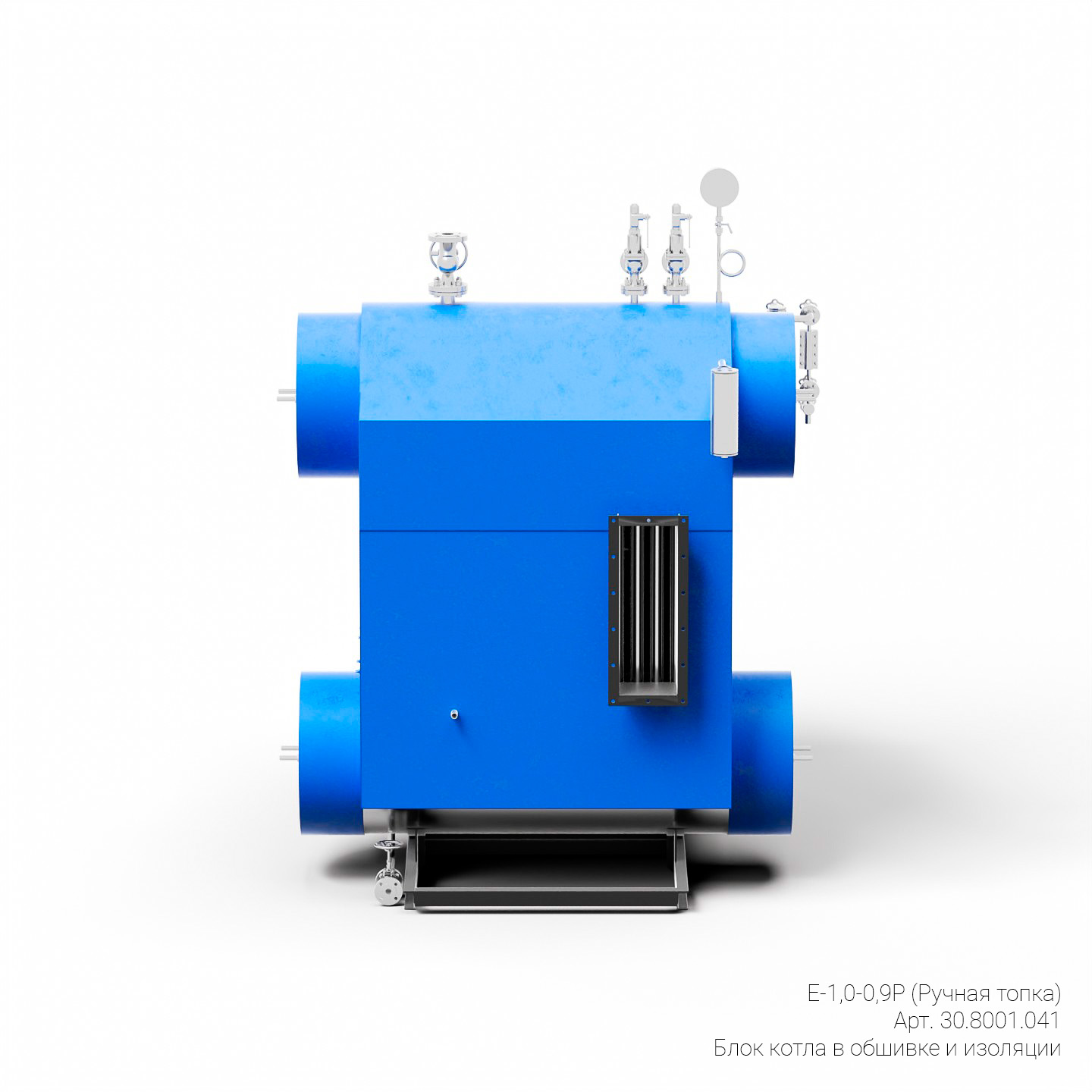

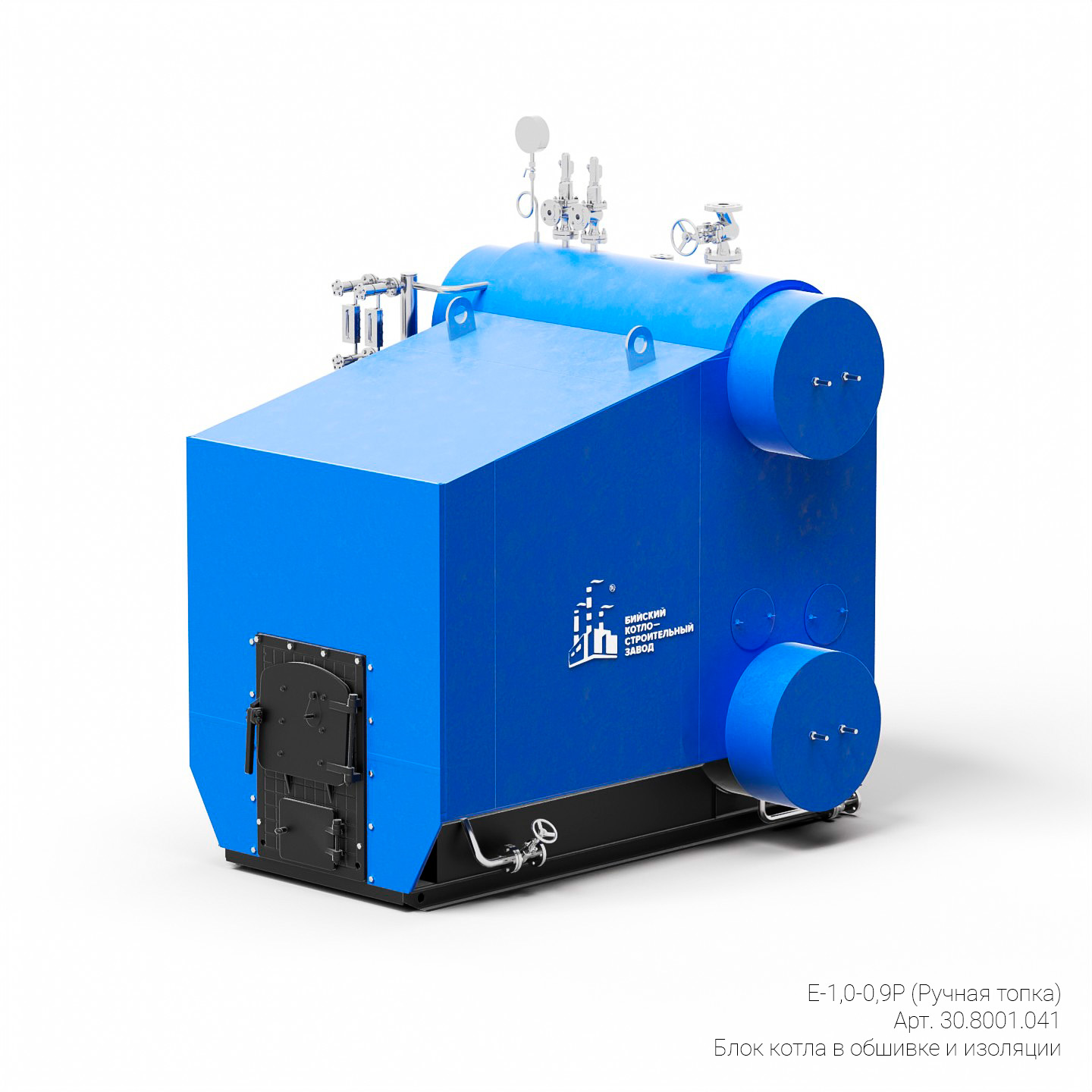

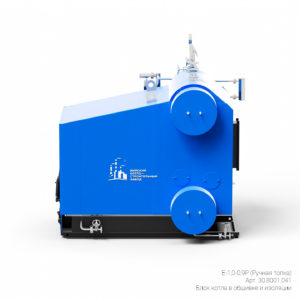

Паровой котел Е-1,0-0,9 предназначен для получения насыщенного пара до 1,0 т/ч абсолютным давлением 0,9 (9,0) МПа (кгс/см2), используемого в системах теплопотребления, а также для технологических целей.
Котел оборудован топкой с колосниковой решеткой и ручной подачей топлива для сжигания каменного угля.

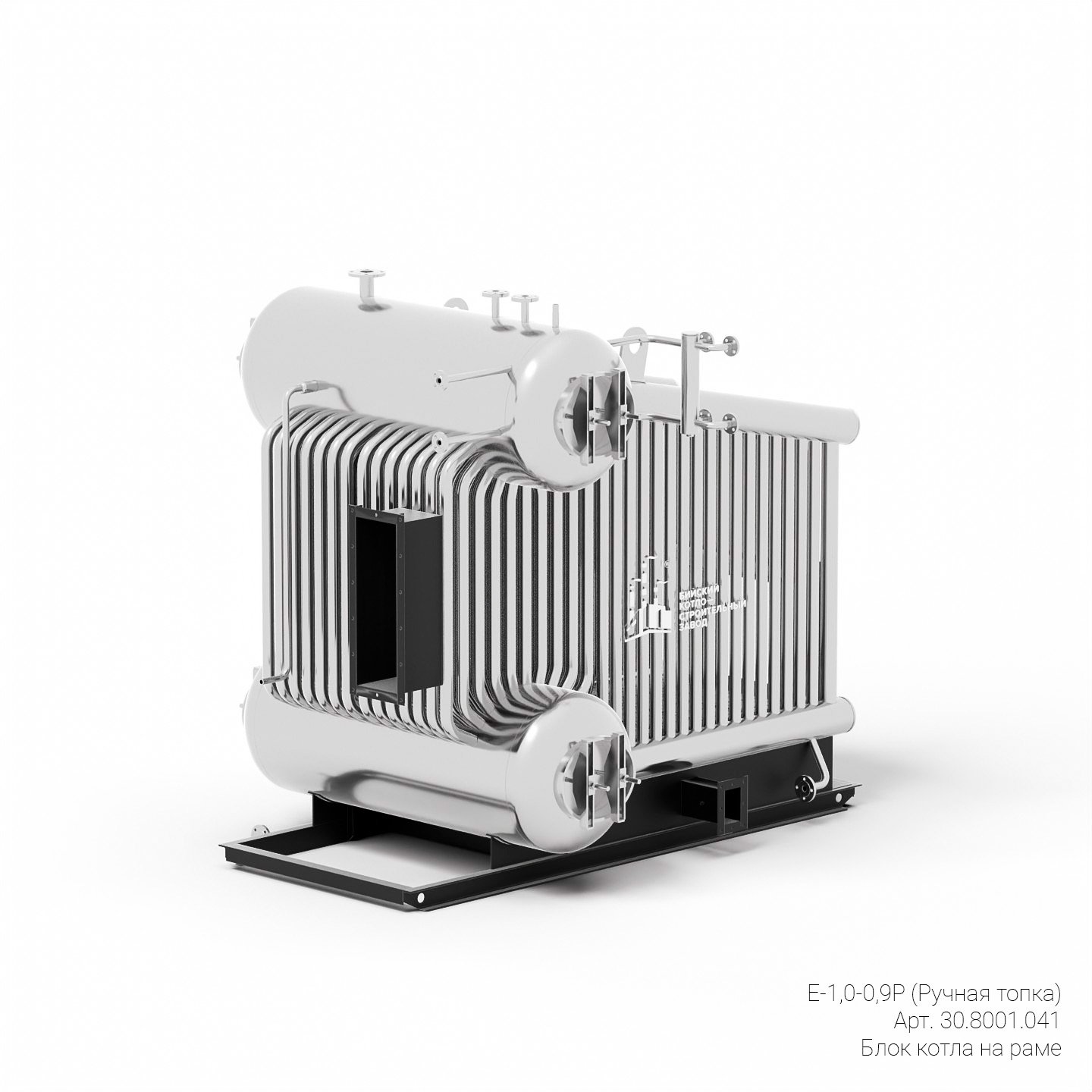

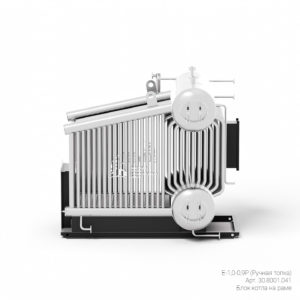

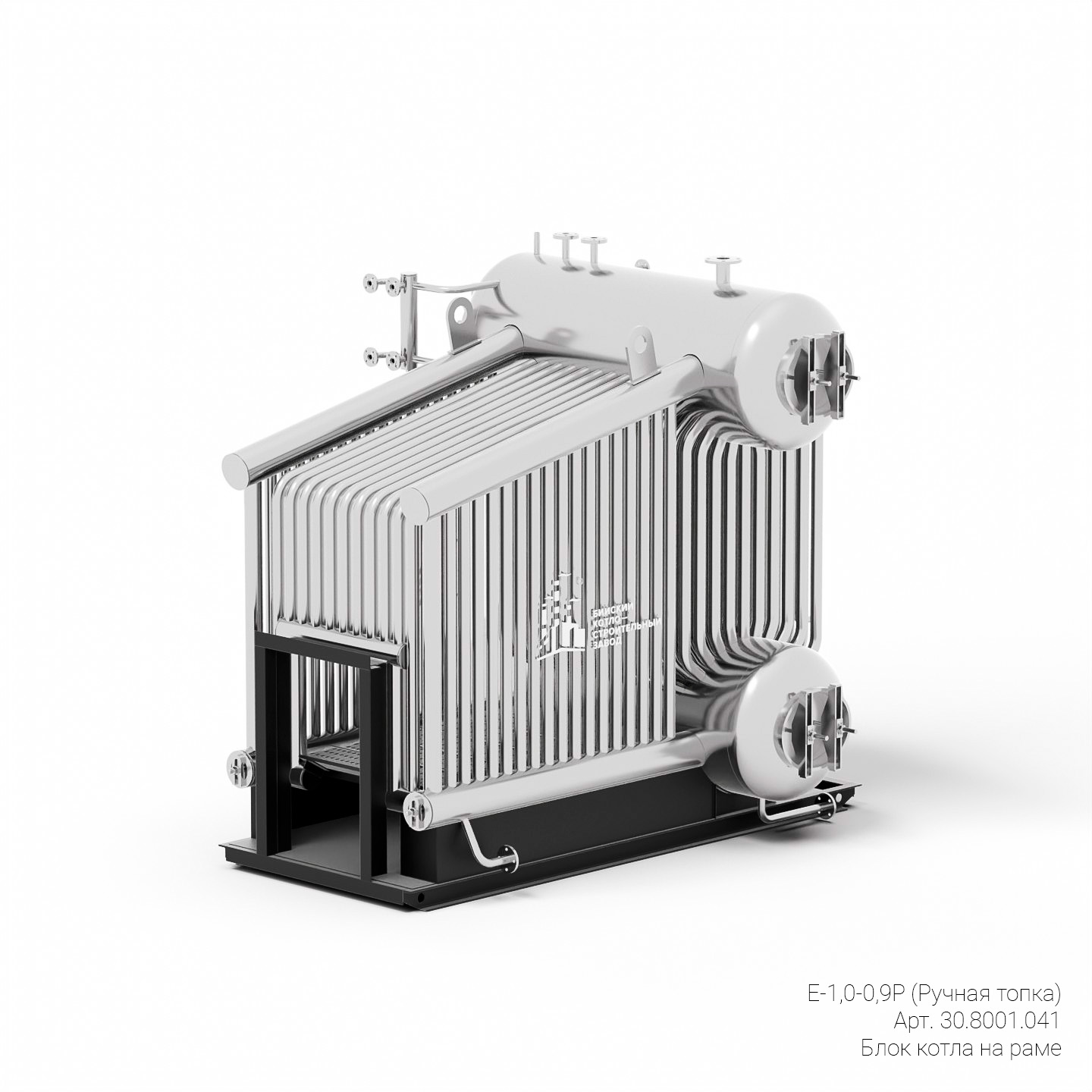

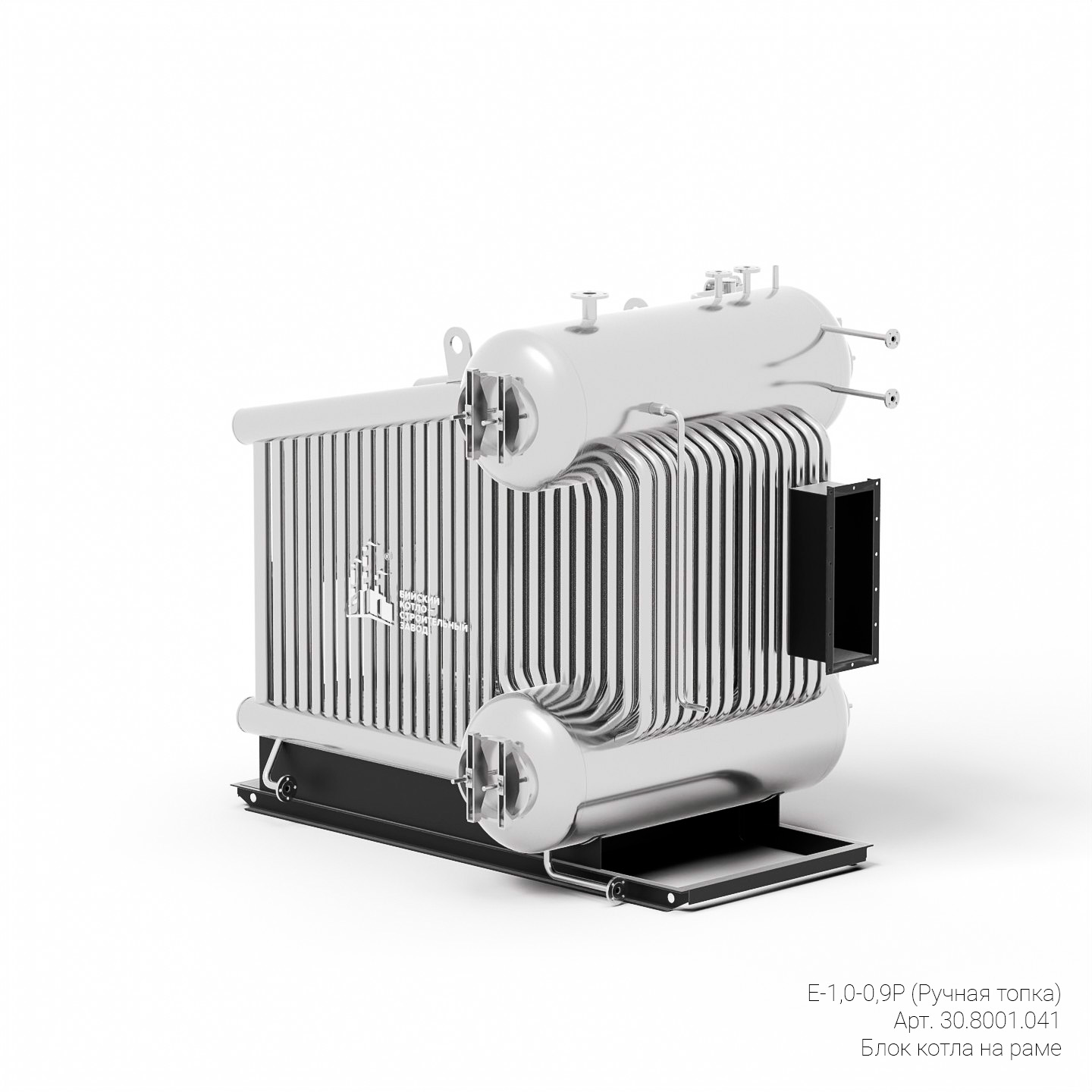

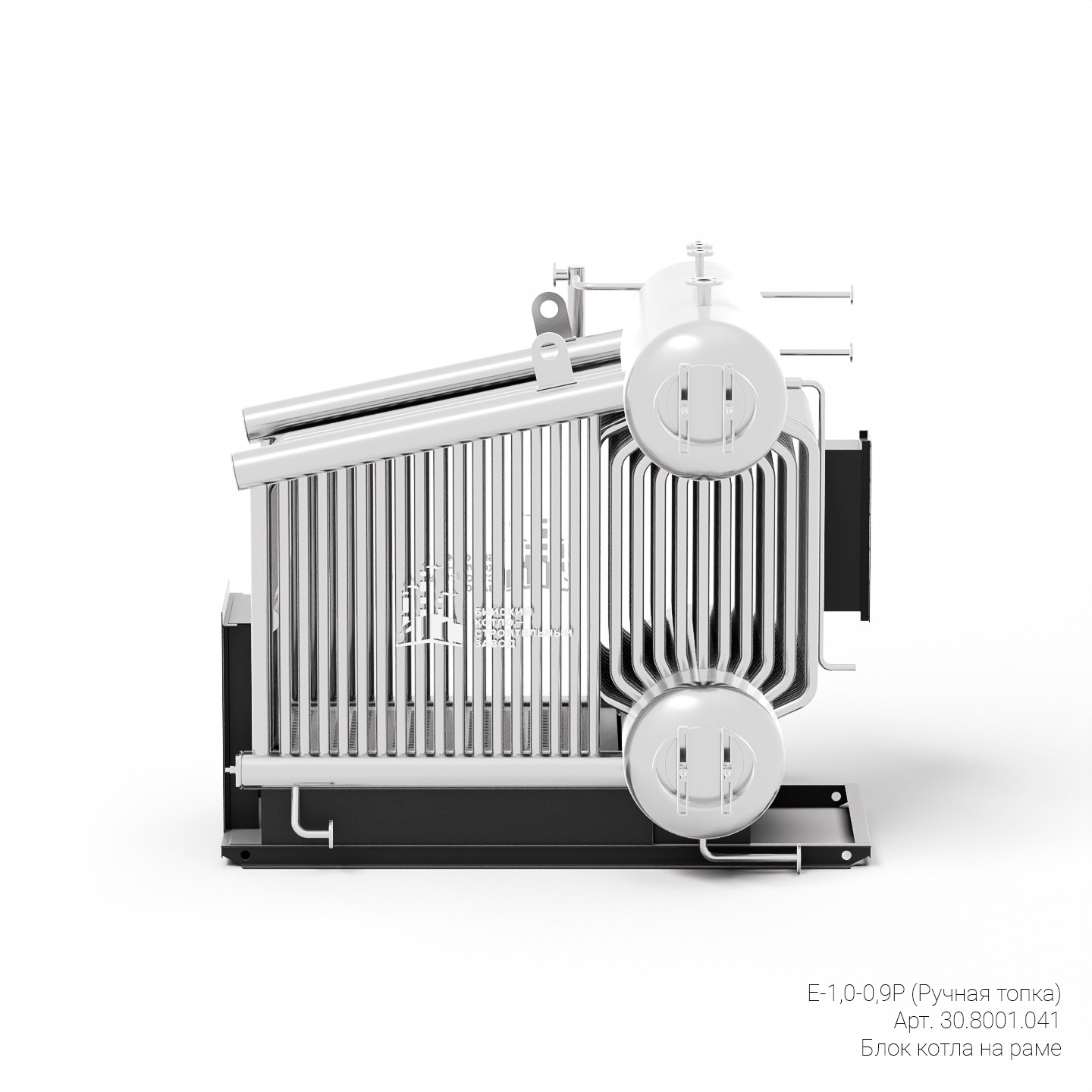

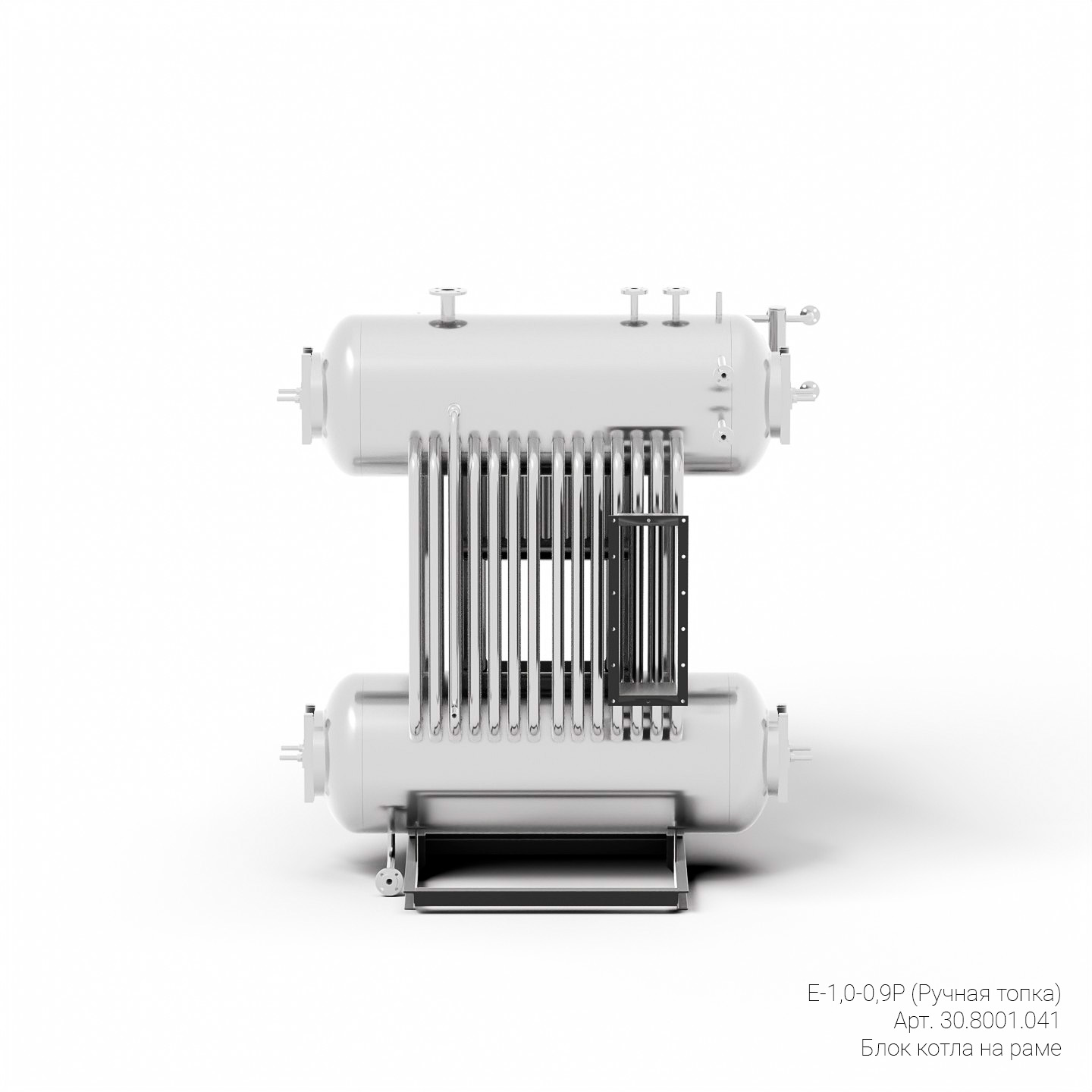

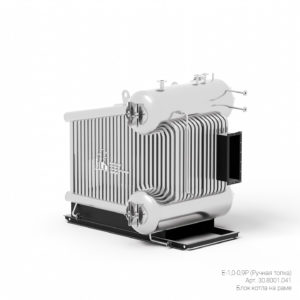

Котел представляет собой конструкцию, основными элементами которой являются:
– система трубная, выполненная из бесшовных холоднодеформированных труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733;
– барабаны, выполненные из листового проката марки 09Г2С толщиной 8 мм, имеющие внутренний диаметр 650 мм;
– газоплотная топочная камера, образованная трубами боковых и потолочно-фронтового экранов;
– трубы конвективного пучка, соединенные с верхним и нижним барабанами с помощью сварочного соединения;
– каркас с теплоизоляцией из минеральной ваты толщиной 50 мм.
Для управления работой котла, обеспечения расчетных режимов работы и безопасных условий эксплуатации, котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная производительность, т/ч | 1,0 |
| 2. Топливо | Каменный/бурый уголь |
| 3. Расход расчетного топлива, кг/ч (каменный уголь Q=5450 ккал/кг) | 150 |
| 4. Абсолютное давление пара на выходе из котла, не более, МПа (кгс/см2) | 0,9 (9,0) |
| 5. Диапазон регулирования паропроизводительности, % | 50…100 |
| 6. К.П.Д., не менее, % | 81,0/78,0 |
| 7. Значение непрерывной продувки, не более, % от номинальной паропроизводительности | 10 |
| 8. Характеристика пара на выходе из котла | Насыщенный 174°С |
| 9. Температура питательной воды, °С | 100±10 |
| 10.Аэродинамическое сопротивление котла, не более, Па | 200 |
| 11. Содержание СО, не более, при α=1, мг/м3 | 375 |
| 12. Содержание NOx, не более, при α=1, мг/м3 | 750 |
| 13. Содержание твердых частиц в уходящих газах, не более, мг/м3 | 200 |
| 14. Коэффициент избытка воздуха, не более | 1,4 |
| 15. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С | 320 |
| 16. Температура ограждающих поверхностей котла, не более, °С | 55 |
| 17. Гидравлическое сопротивление котла, не более, МПа | 0,2 |
| 18. Уровень звука в контрольных точках, не более, дБА | 80 |
| 19. Потери тепла в окружающую среду через наружные поверхности котла, не более, Вт/м2 | 475 |
| 20. Время растопки котла из холодного состояния, не более, ч | 1,5 |
| 21. Разряжение в топке, Па | 30±20 |
| 22. Разряжение за котлом, не более, Па | 350 |
| 23. Площадь поверхности нагрева, м2 | 32 |
| 24. Объем котла водяной, м3 | 1,3 |
| 25. Объем котла паровой, м3 | 0,16 |
| 26. Число транспортабельных блоков, шт | 1 |
| 27. Габаритные размеры не более, мм | |
| Длина | 2800 |
| Ширина | 2040 |
| Высота | 2680 |
| 28. Масса котла в объеме заводской поставки, не более, кг | 3100 |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
