Стоимость изделия от: 1 400 000 ₽
1 400 000 ₽
Дополнительная комплектация изделия:
Экономайзер: БВЭС-II-2 (арт. 60.9091.008-01);
Вентилятор: ВДН-9-1000 (арт. 64.8048.084-06, арт. 64.8048.084-07);
Дымосос: ДН-11,2-1000 (арт. 63.8046.032-06, арт. 63.8046.032-07);
Горелка: ГМ-4,5 (арт. 61.8326.009, арт. 61.8326.009-01);
Автоматика: Вариант 1 (арт. 41.9931.001), Вариант 2 (арт. 41.9932.001), Вариант 3 (арт. 41.9933.001), Вариант 4 (арт. 41.9934.001)
Description

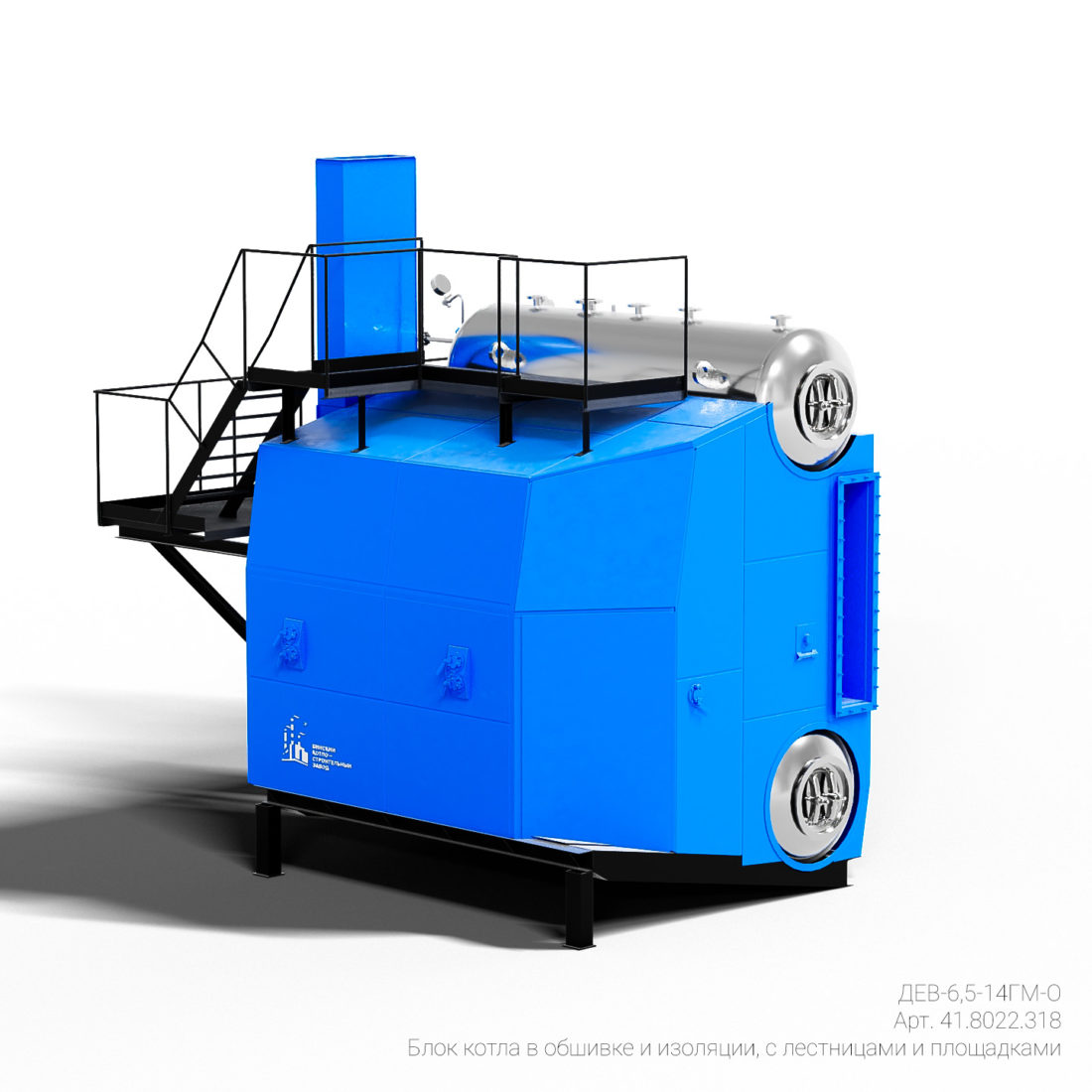

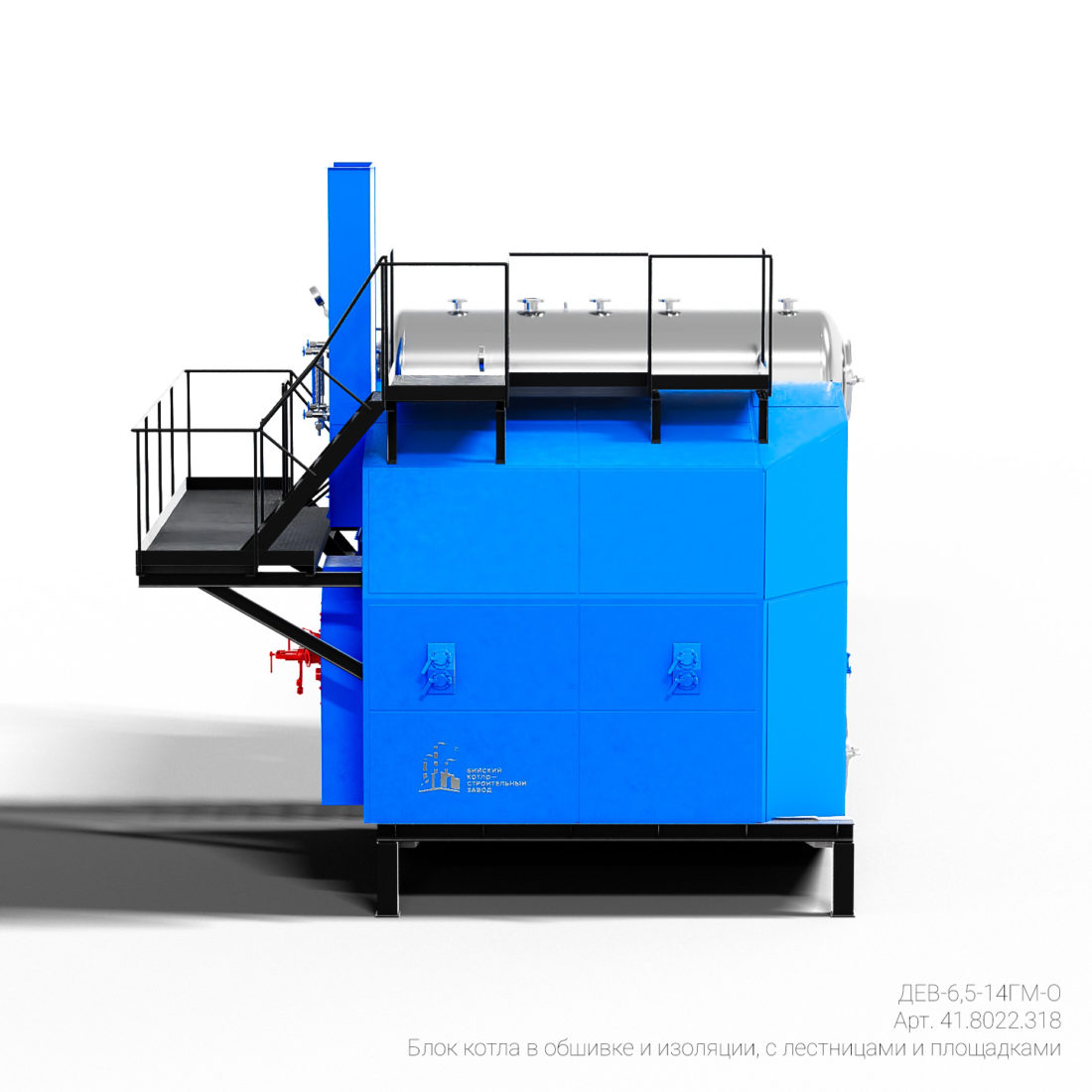

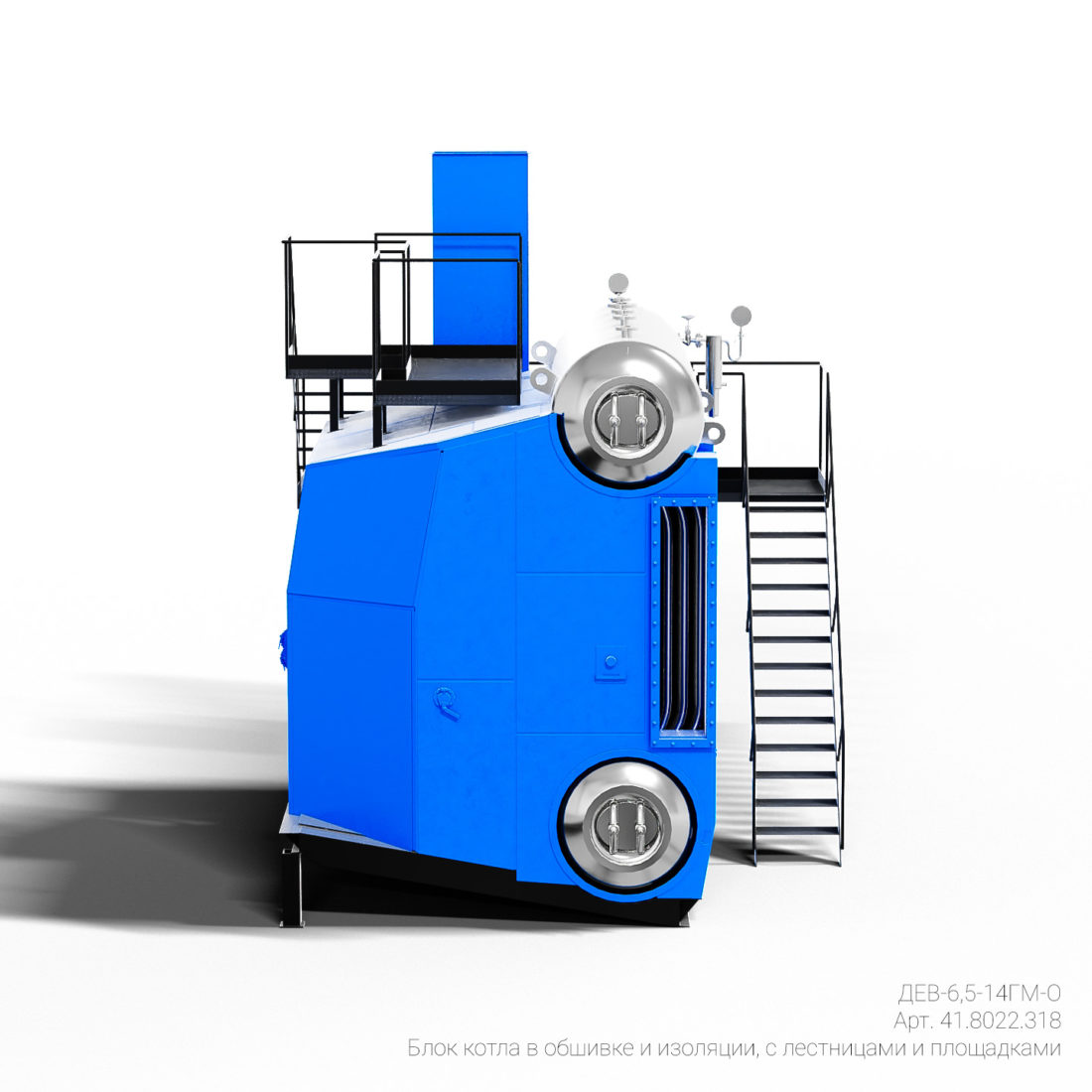

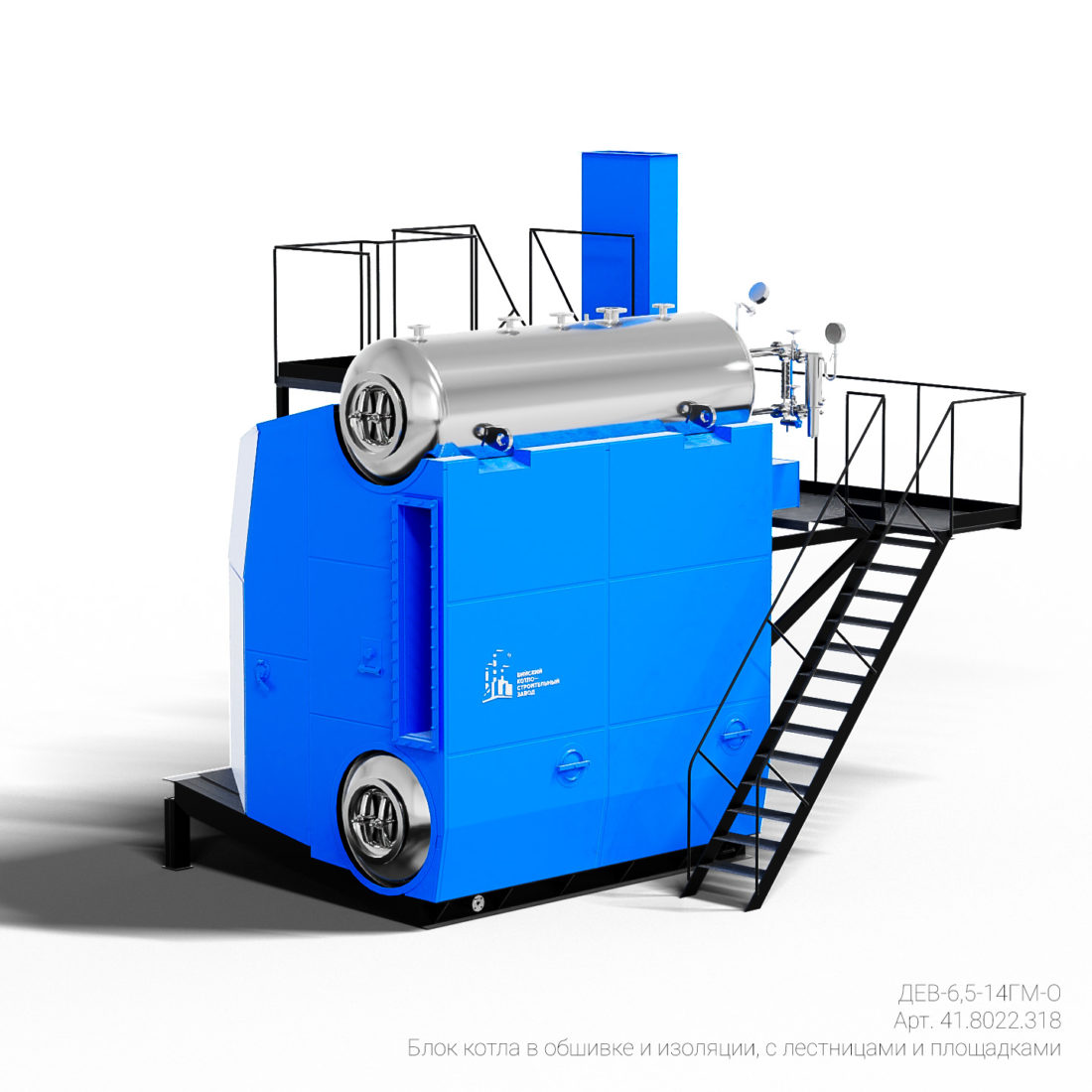

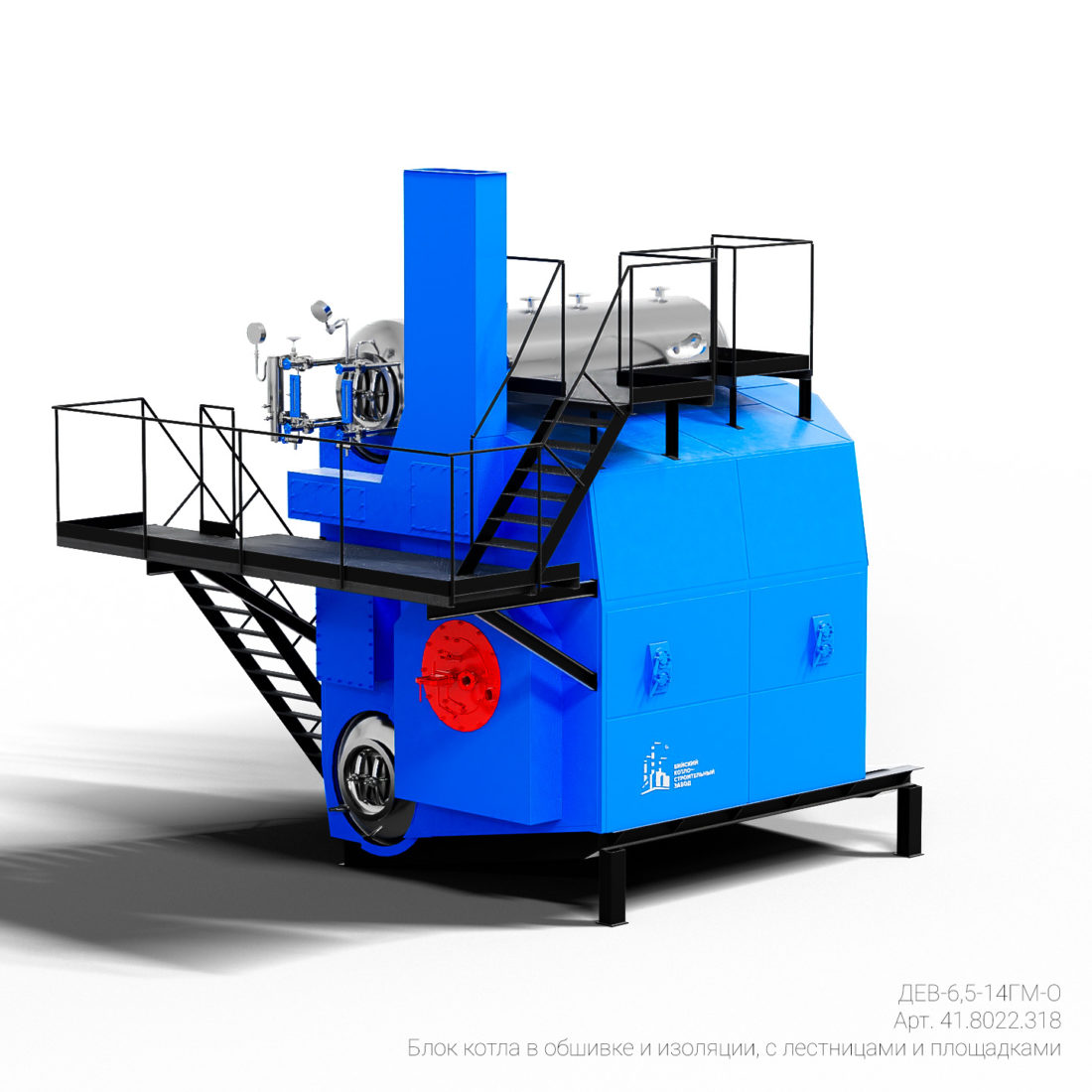

Котел ДЕВ-6,5-14ГМ-О – водогрейный котел, разработанный на базе парового котла серии ДЕ с дополнительными устройствами для подвода и отвода сетевой воды. Предназначен для получения горячей воды давлением до 1,3 МПа при сжигании природного газа или мазута. Блок котла поставляется заказчику на опорной раме в обшивке и изоляции. Возможна поставка котла «россыпью».
Котел представляет собой конструкцию, состоящую из верхнего и нижнего барабанов, конвективного пучка, переднего, бокового и заднего экранов, образующих топочную камеру. Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в конвективный пучок. Конвективный пучок состоит из шахматно-расположенных труб и продольной перегородки, обеспечивающей разворот газов в пучке и их выход через окно в задней стенке котла.
Трубная система котла изготовлена из труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733. Применение вальцовочных соединений труб с барабаном котла обеспечивает ремонтопригодность, надежность и безопасность труда при эксплуатации котла. Для обеспечения механической очистки внутренних поверхностей нагрева барабаны котла оборудованы лазами, а коллектора — лючками.
Котел комплектуется запорной и регулирующей арматурой, контрольно-измерительными приборами и автоматикой безопасности.
| Нормируемое значение | |
| 1. Номинальная теплопроизводительность, МВт (Гкал/ч) | 4,65 (4,0) |
| 2. Топливо | Газ / Мазут |
| 3. Расход расчетного топлива, м3/ч | 465 / 441 |
| 4. Рабочее давление воды, МПа (кгс/см2/) | 1,3 (13,0) |
| 5. Диапазон регулирования теплопроизводительности, % | 50…100 |
| 6. Температура воды на входе в котел, °С | 70 |
| 7. Температура воды на выходе, °С | 150 |
| 8. К.П.Д., не менее, % | 93 / 91 |
| 9.Аэродинамическое сопротивление котла, не более, Па | 1100 |
| 10. Содержание СО, не более, при α =1, мг/м3 | 117 / 200 |
| 11. Содержание NOx, не более, при α =1, мг/м3 | 145 / 490 |
| 12. Коэффициент избытка воздуха, не более | 1,15 / 1,20 |
| 13. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С | 180 / 200 |
| 14. Температура ограждающих поверхностей котла, не более, °С | 55 |
| 15. Гидравлическое сопротивление котла, не более, МПа | 0,2 |
| 16. Уровень звука в контрольных точках, не более, дБА | 80 |
| 17. Потери тепла в окружающую среду через наружные поверхности котла, не более, Вт/м2 | 475 |
| 18. Время растопки котла из холодного состояния, не более, ч | 1,5 |
| 19. Площадь поверхности нагрева, м2 | 91,2 |
| 20. Объем котла водяной, м3 | 7,0 |
| 21. Число транспортабельных блоков, шт | 1 |
| 22. Габаритные размеры не более, мм | |
| Длина | 4276 |
| Ширина | 2921 |
| Высота | 4028 |
| 23. Масса, кг | 13320 |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
