Котел водогрейный КЕВ-4,0-14-115С-О (ТЛЗМ)

Артикул: 42.8002.211
Номер компоновки: 00.8002.211
Предварительный заказ изделия

Стоимость изделия от: 1 400 000 ₽


В наличии
Номинальная теплопроизводительность 2,8 МВт с рабочим давлением воды на выходе из котла 1,3 МПа и температурой воды на выходе из котла до 115 °С

1 400 000 ₽

Артикул: 42.8002.211 Категория:
Дополнительная комплектация изделия:

Описание

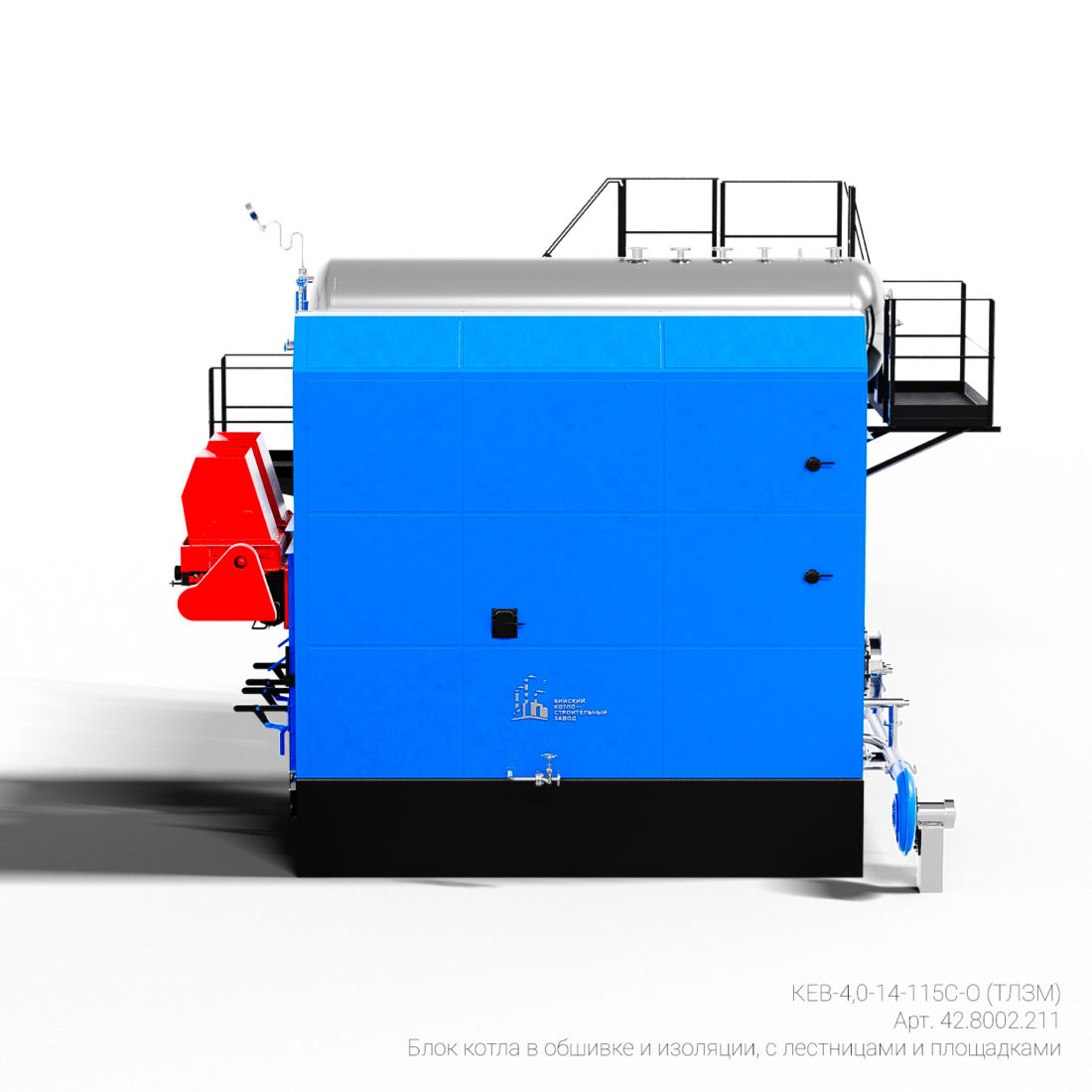

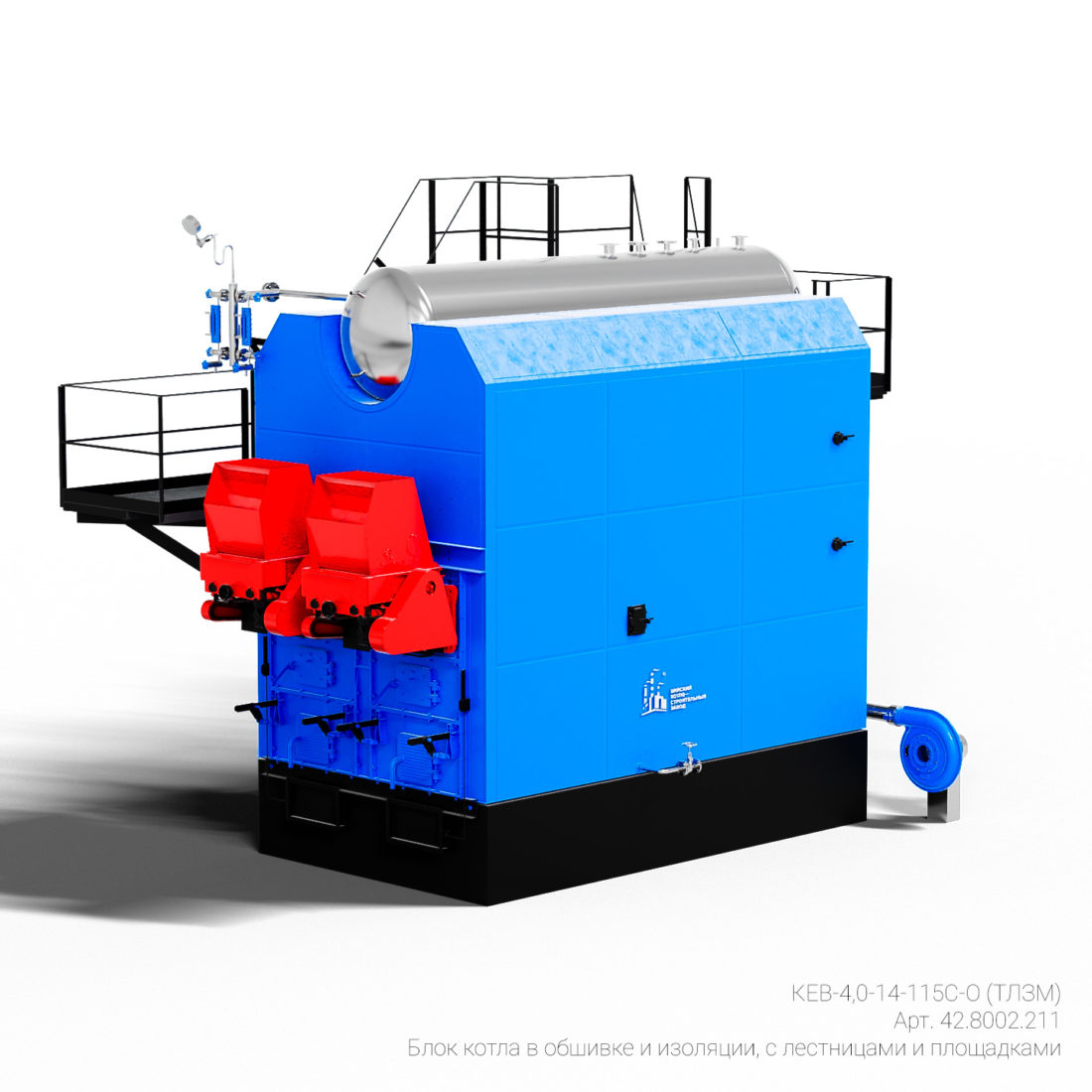

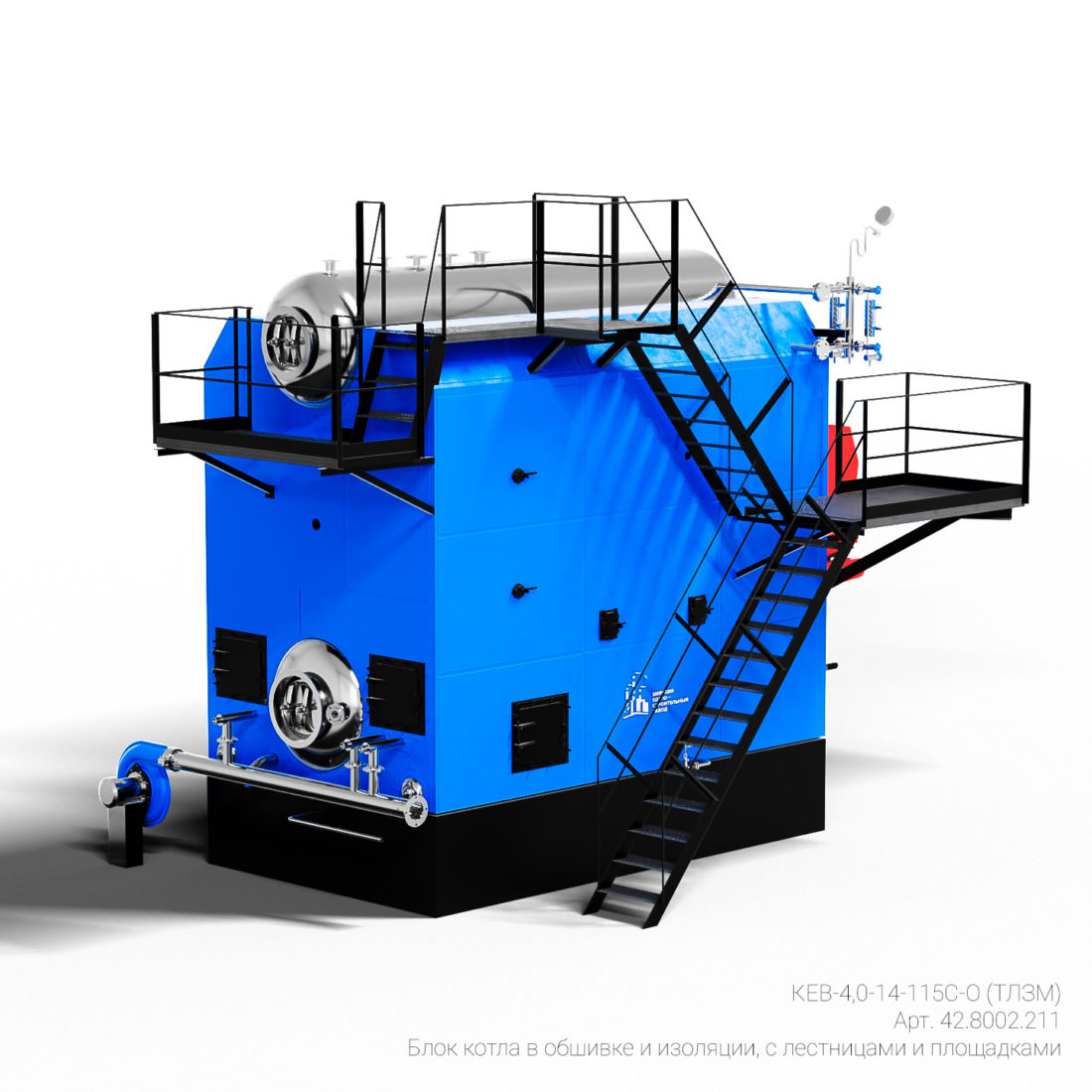

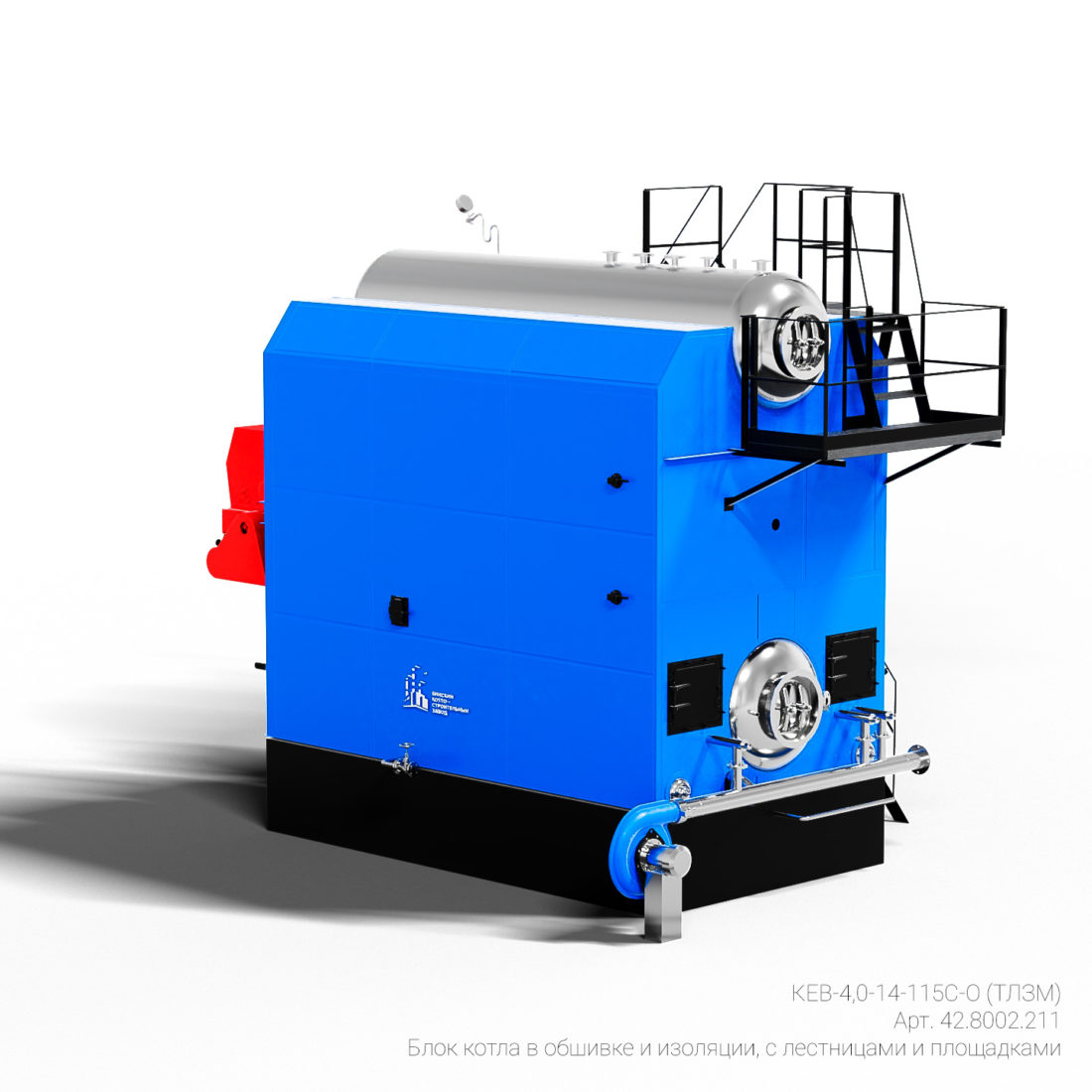

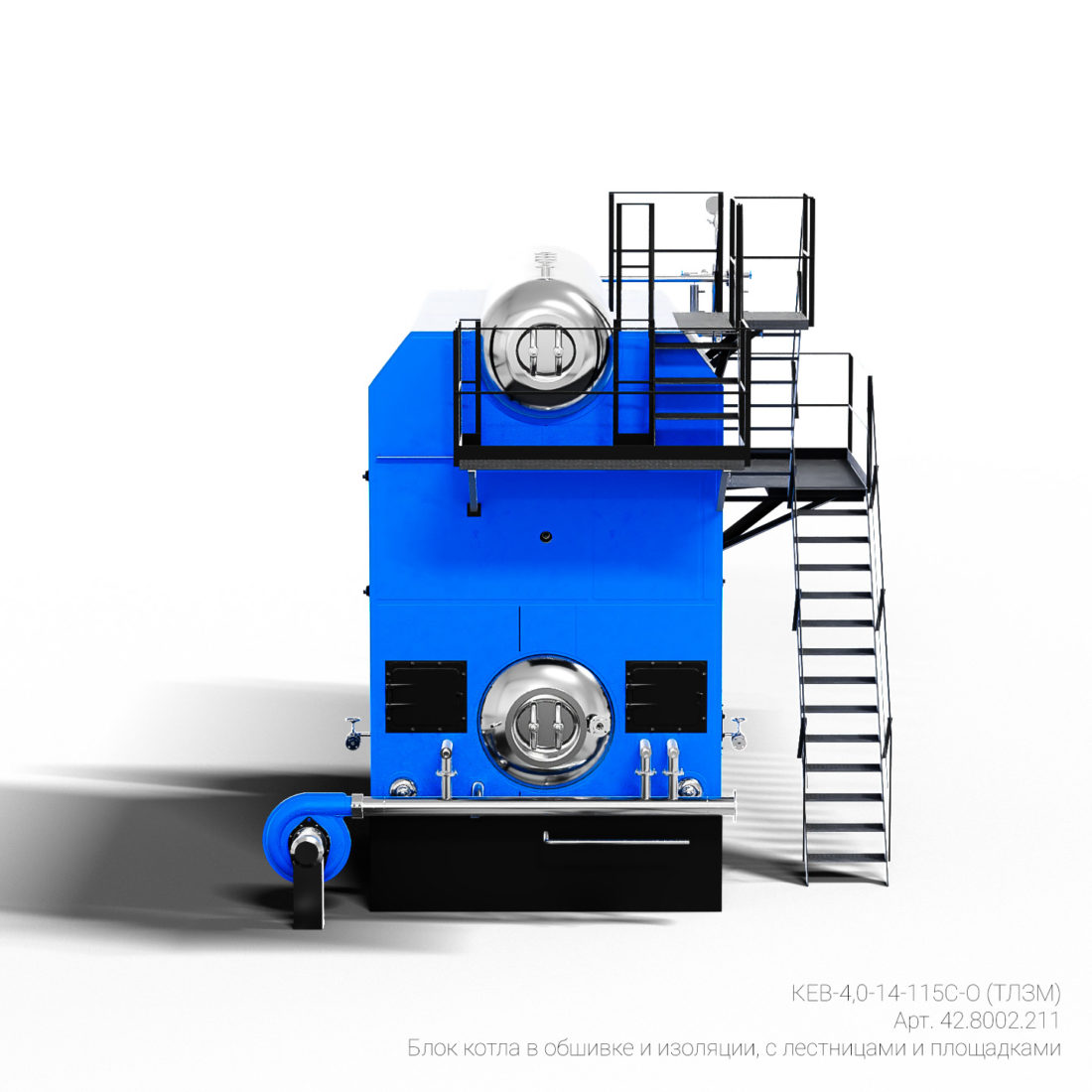

Котел КЕВ-4,0-14-115С-О – водогрейный котел, разработанный на базе парового котла серии КЕ с дополнительными устройствами для подвода и отвода сетевой воды. Предназначен для получения горячей воды давлением до 1,3 МПа при сжигании каменного или бурого угля.  Блок котла поставляется заказчику на опорной раме в обшивке и изоляции. Возможна поставка котла «россыпью».

Котел представляет собой конструкцию, состоящую из верхнего и нижнего барабанов, конвективного пучка, переднего, бокового и заднего экранов, образующих топочную камеру. Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в конвективный пучок. Конвективный пучок состоит из шахматно-расположенных труб и продольной перегородки, обеспечивающей разворот газов в пучке и их выход через окно в задней стенке котла. Котел оборудован топкой ТЛЗМ.

Трубная система котла изготовлена из труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733. Применение вальцовочных соединений труб с барабаном котла обеспечивает ремонтопригодность, надежность и безопасность труда при эксплуатации котла. Для обеспечения механической очистки внутренних поверхностей нагрева барабаны котла оборудованы лазами, а коллектора — лючками.

Котел комплектуется запорной и регулирующей арматурой, контрольно-измерительными приборами и автоматикой безопасности.

Наименование параметра Нормируемое значение
1. Номинальная теплопроизводительность, МВт (Гкал/ч) 2,8 (2,4)
2. Топливо Каменный / бурый уголь
3.  Расход расчетного топлива, м3/ч 468 / 890
4.  Рабочее давление воды, МПа (кгс/см2/) 1,3 (13,0)
5. Диапазон регулирования теплопроизводительности, % 50…100
6.  Температура воды на входе в котел, °С 70
7.  Температура воды на выходе, °С 115
8. К.П.Д., не менее, % 83
9.Аэродинамическое сопротивление котла, не более, Па 1500
10. Содержание СО, не более, при α =1, мг/м3 375
11. Содержание NOx, не более, при α =1, мг/м3 180
12. Коэффициент избытка воздуха, не более 1,40
13. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С 154
14. Температура ограждающих поверхностей котла, не более, °С 55
15. Гидравлическое сопротивление котла, не более, МПа 0,2
16. Уровень звука в контрольных точках, не более, дБА 80
17. Потери тепла в окружающую среду через наружные поверхности котла, не более, Вт/м2 475
18. Время растопки котла из холодного состояния, не более, ч 1,5
19. Площадь поверхности нагрева, м2 114,76
20. Объем котла водяной, м3 6,47
21. Число транспортабельных блоков, шт 1
22. Габаритные размеры не более, мм
Длина 4710
Ширина 2760
Высота 3980
23. Масса, кг 13670

Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.

Гарантийный срок эксплуатации котла:

– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;

– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
