Стоимость изделия от: 1 400 000 ₽
1 400 000 ₽
Дополнительная комплектация изделия:

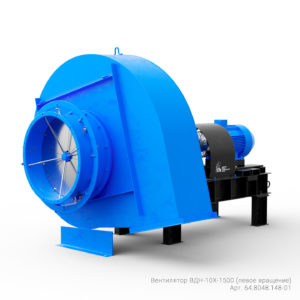

Вентилятор: ВДН-10-1000 (арт. 64.8048.085-06, арт. 64.8048.085-07); ВДН-10-1500 (арт. 64.8048.085-04, арт. 64.8048.085-05); ВДН-10Х-1000 (арт. 64.8048.148-02, арт. 64.8048.148-03), ВДН-10Х-1500 (арт. 64.8048.148, арт. 64.8048.148-01);
Дымосос: ДН-12,5-1000 (арт. 63.8046.033-06, арт. 63.8046.033-07), ДН-12,5-1500 (арт. 63.8046.033-04, арт. 63.8046.033-05); ДН-12,5Х-1000 (арт. 63.8046.071-02, арт. 63.8046.071-03), ДН-12,5Х-1500 (арт. 63.8046.071, арт. 63.8046.071-01);
Автоматика: Вариант 1 (арт. 46.9915.001), Вариант 2 (арт. 46.9916.001), Вариант 3 (арт. 46.9917.001), Вариант 4 (арт. 46.9918.001)
Description

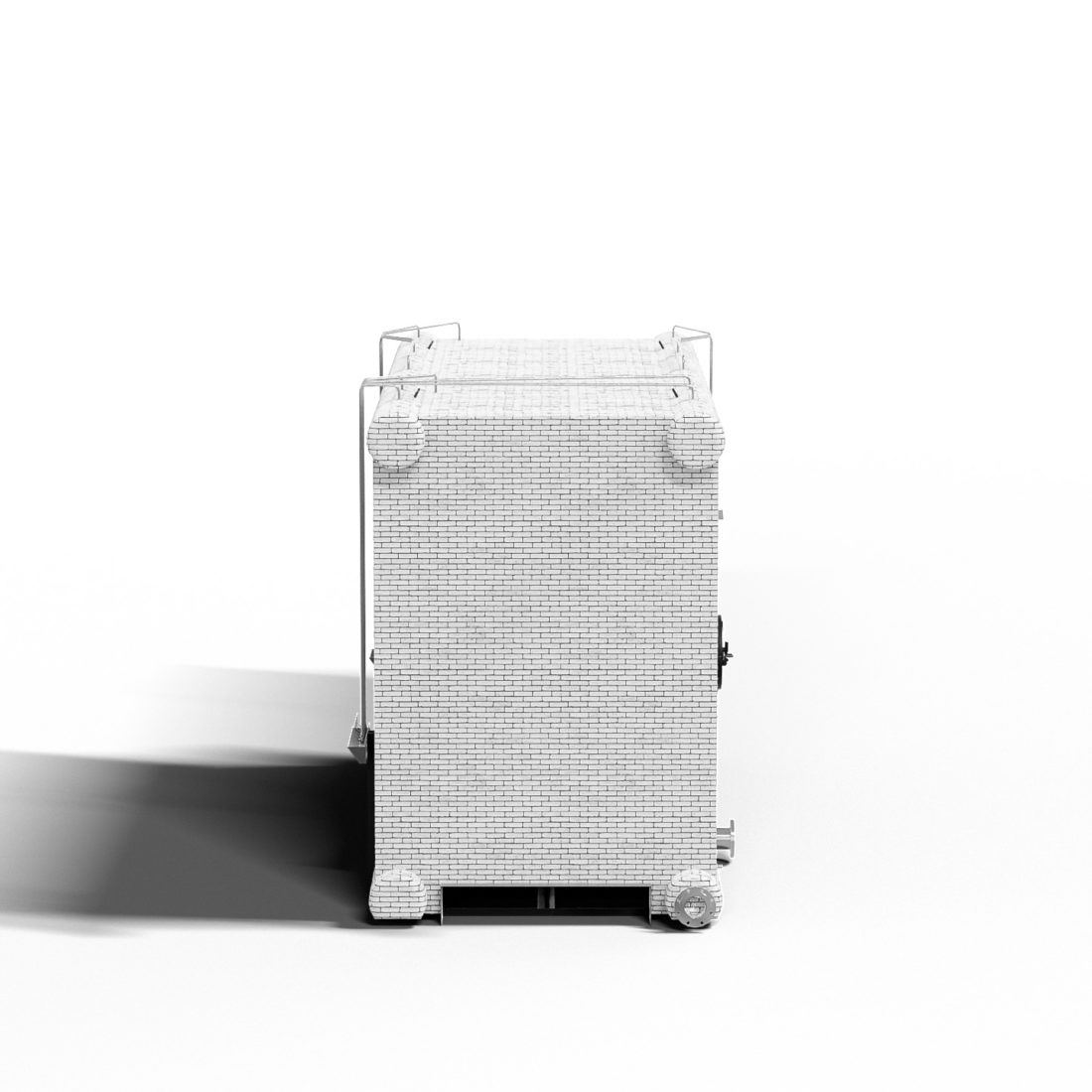

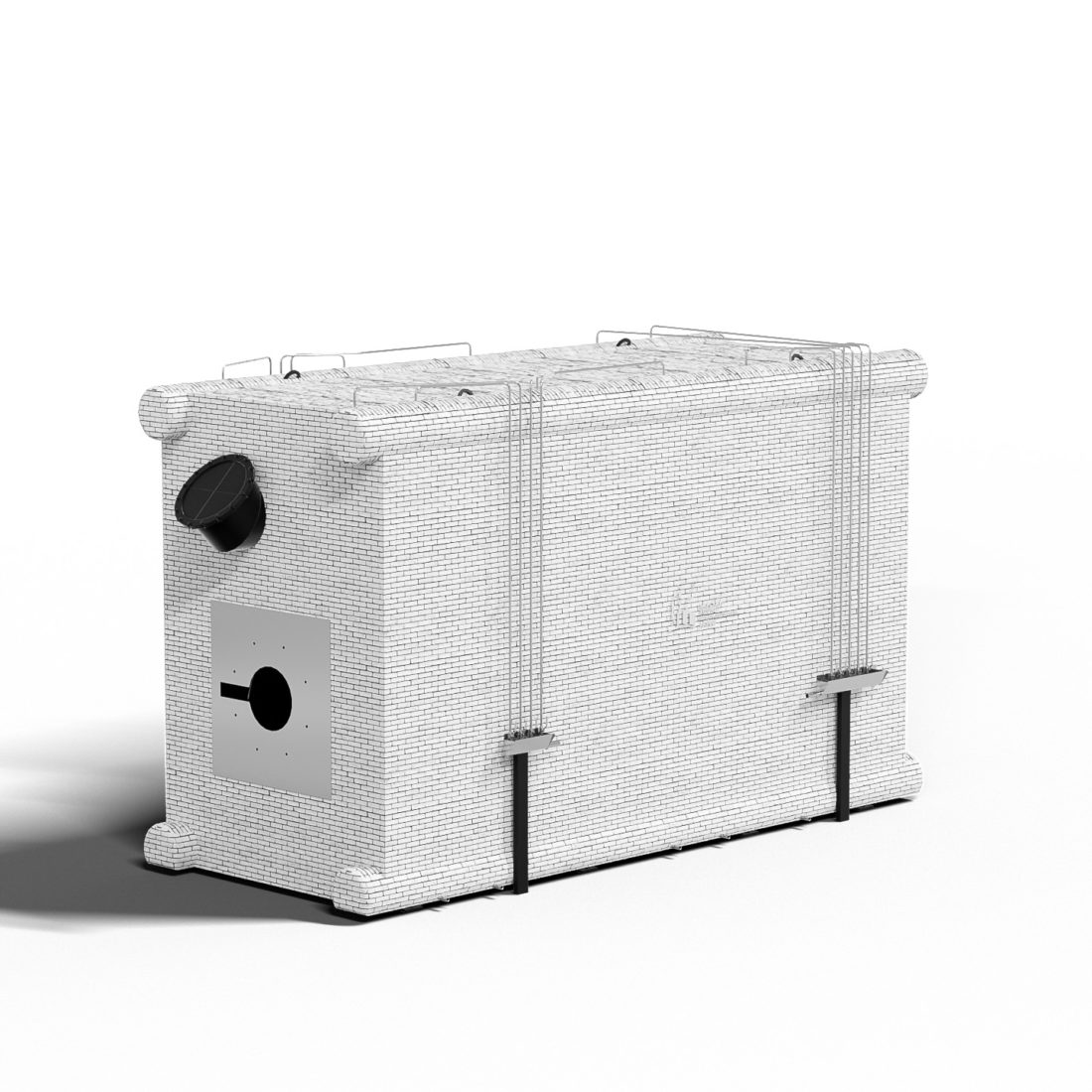

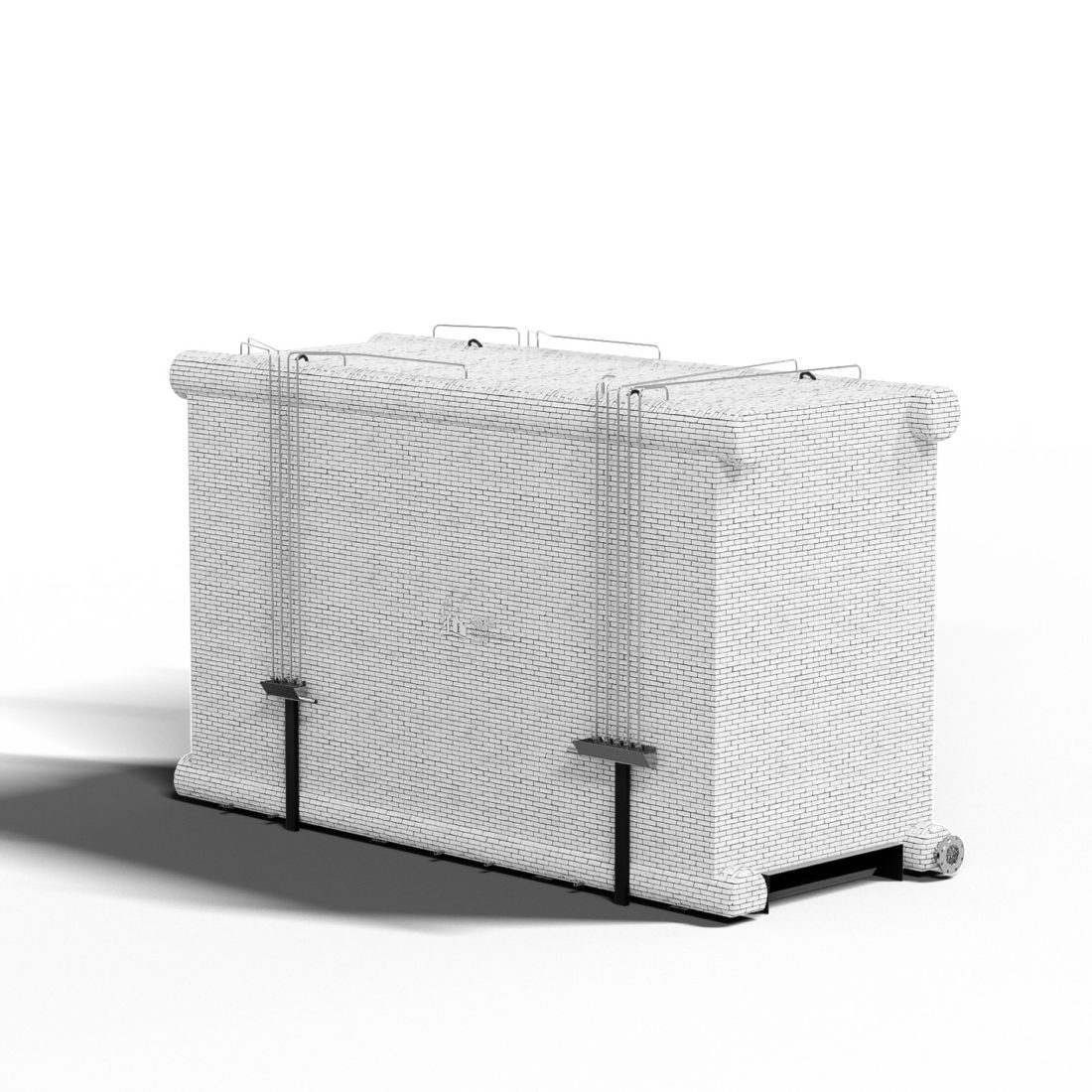

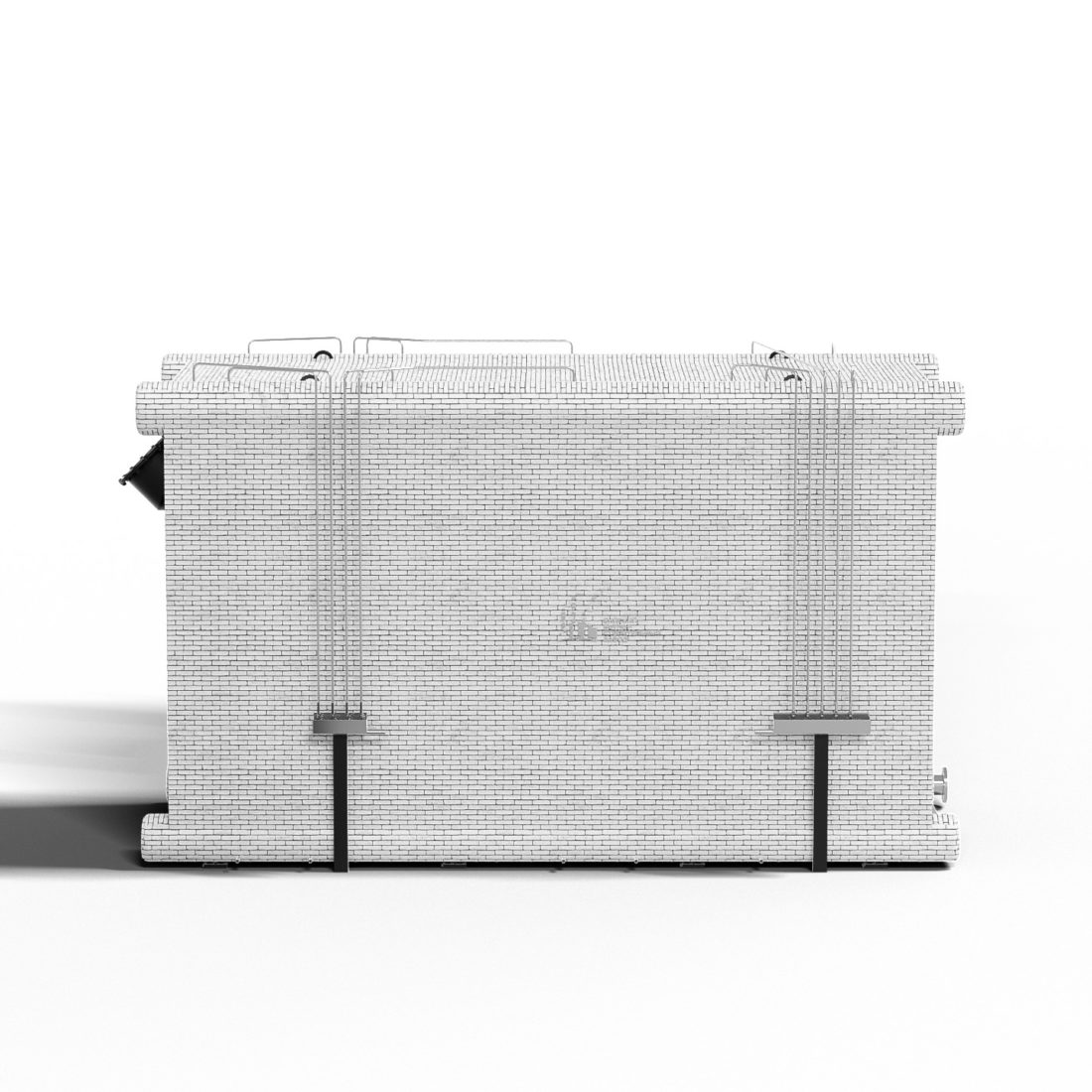

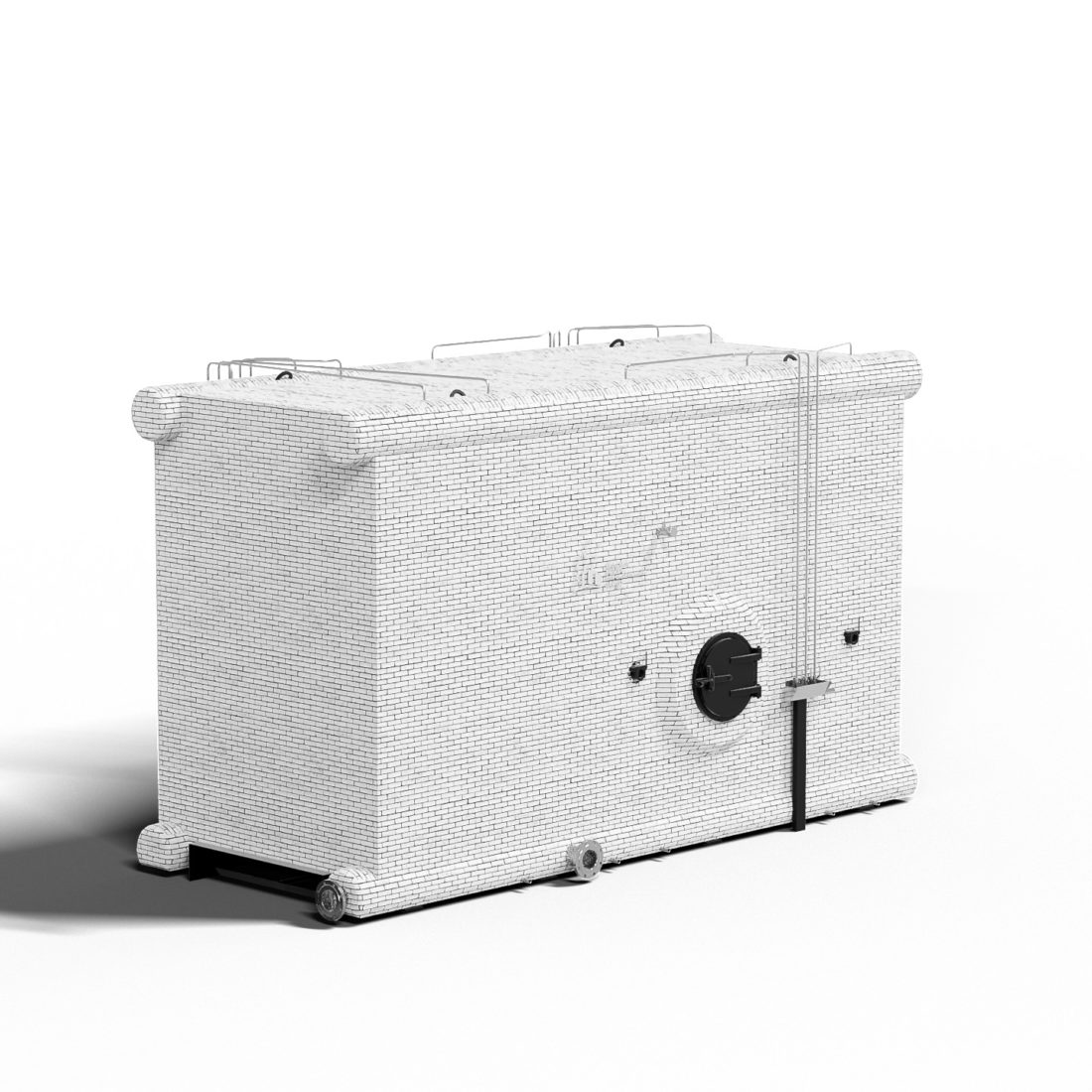

Котел КВ-ТС-6,5-150 – водогрейный твердотопливный котел предназначен для получения горячей воды с температурой 150°С, используемой в системах отопления, вентиляции и горячего водоснабжения промышленного и бытового назначения, а также для технологических целей.
Котел КВ-ТС-6,5-150 состоит из единой трубной системы и представляет собой устройство, собранное на опорной раме. Топочная камера котла КВ-ТС-6,5-150 имеет горизонтальную компоновку и экранирована трубами диаметром 60 мм со стенкой 3 мм, входящими в коллекторы диаметром 159 мм с толщиной стенки 7 мм. Конфигурация камеры в поперечном разрезе имеет профиль железнодорожного габарита. Конвективная поверхность нагрева расположена в вертикальной, полностью экранированной шахте и набирается из U-образных ширм из труб диаметром 28 мм и толщиной стенки 3 мм.
Несущий каркас у котла отсутствует. Блоки котла – топочный и конвективный имеют опоры, приваренные к нижним коллекторам. Опоры, расположенные на стыке конвективного блока и топочной камеры, неподвижны.
Котел имеет облегченную натрубную обмуровку. Обмуровочные и изоляционные материалы в поставку не входят.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная теплопроизводительность, МВт (Гкал/ч) | 7,56 (6,5) |
| 2. Топливо | Уголь |
| 3. Расход расчетного топлива, кг/ч | 1420 |
| 4. Расход воды, т/ч | 80 |
| 5. Расчетное давление воды на выходе из котла, МПа (кгс/см2) | 1,35 (13,5) |
| 6. Температура воды на входе в котел, °С | 70 |
| 7. Температура воды на выходе, °С | 150 |
| 8. К.П.Д., не менее, % | 82 |
| 9. Температура ограждающих поверхностей котла, не более, °С | 55 |
| 10. Гидравлическое сопротивление котла, не более, МПа | 0,25 |
| 11. Уровень звука в контрольных точках, не более, дБА | 80 |
| 12. Габариты транспортабельного блока котла, мм | |
| Длина | 7970 |
| Ширина | 3624 |
| Высота | 4330 |
| 13. Масса котла в объеме заводской поставки (компоновки) котла без топки, кг | 9019 (33600) |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
