Стоимость изделия от:
Дополнительная комплектация изделия:
Вентилятор: ВДН-10-1000 (арт. 64.8048.085-06, арт. 64.8048.085-07);
Дымосос: ДН-10-1000 (арт. 63.8046.031-06, арт. 63.8046.031-07);
Горелка: РГМГ-7 (арт. 61.8328.007);
Автоматика: Вариант 1 (арт. 47.9901.001), Вариант 2 (арт. 47.9902.001), Вариант 3 (арт. 47.9903.001), Вариант 4 (арт. 47.9904.001)
-
Вентилятор ВДН-10-1000 (правое вращение)
Арт.: 64.8048.085-06Номер компоновки: 00.8048.085-06Подробнее -
Вентилятор ВДН-10-1000 (левое вращение)
Арт.: 64.8048.085-07Номер компоновки: 00.8048.085-07Подробнее -
Дымосос ДН-10-1000 (правое вращение)
Арт.: 63.8046.031-06Номер компоновки: 00.8046.031-06Подробнее -
Дымосос ДН-10-1000 (левое вращение)
Арт.: 63.8046.031-07Номер компоновки: 00.8046.031-07Подробнее -
Горелка РГМГ-7
Арт.: 61.8328.007Подробнее
Описание

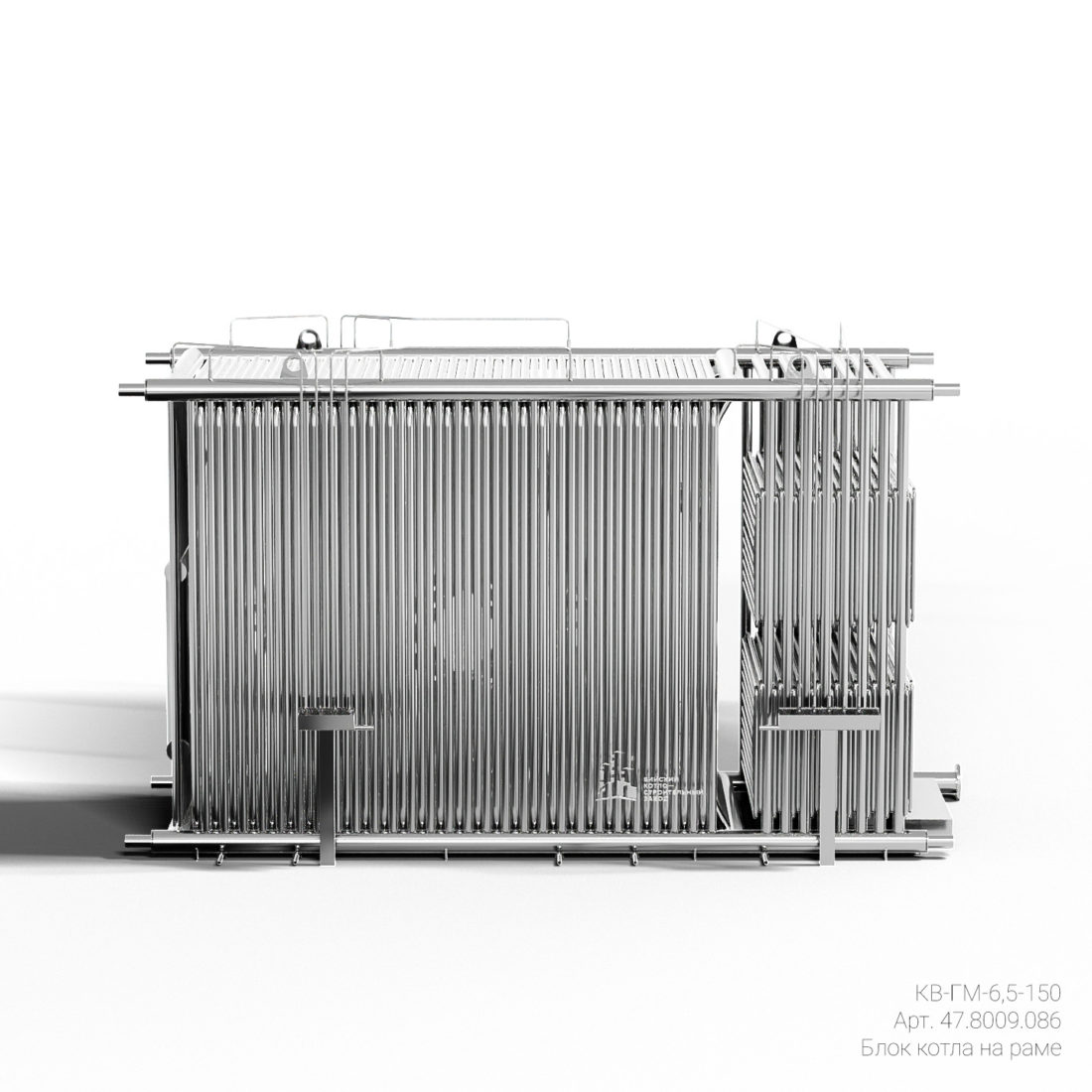

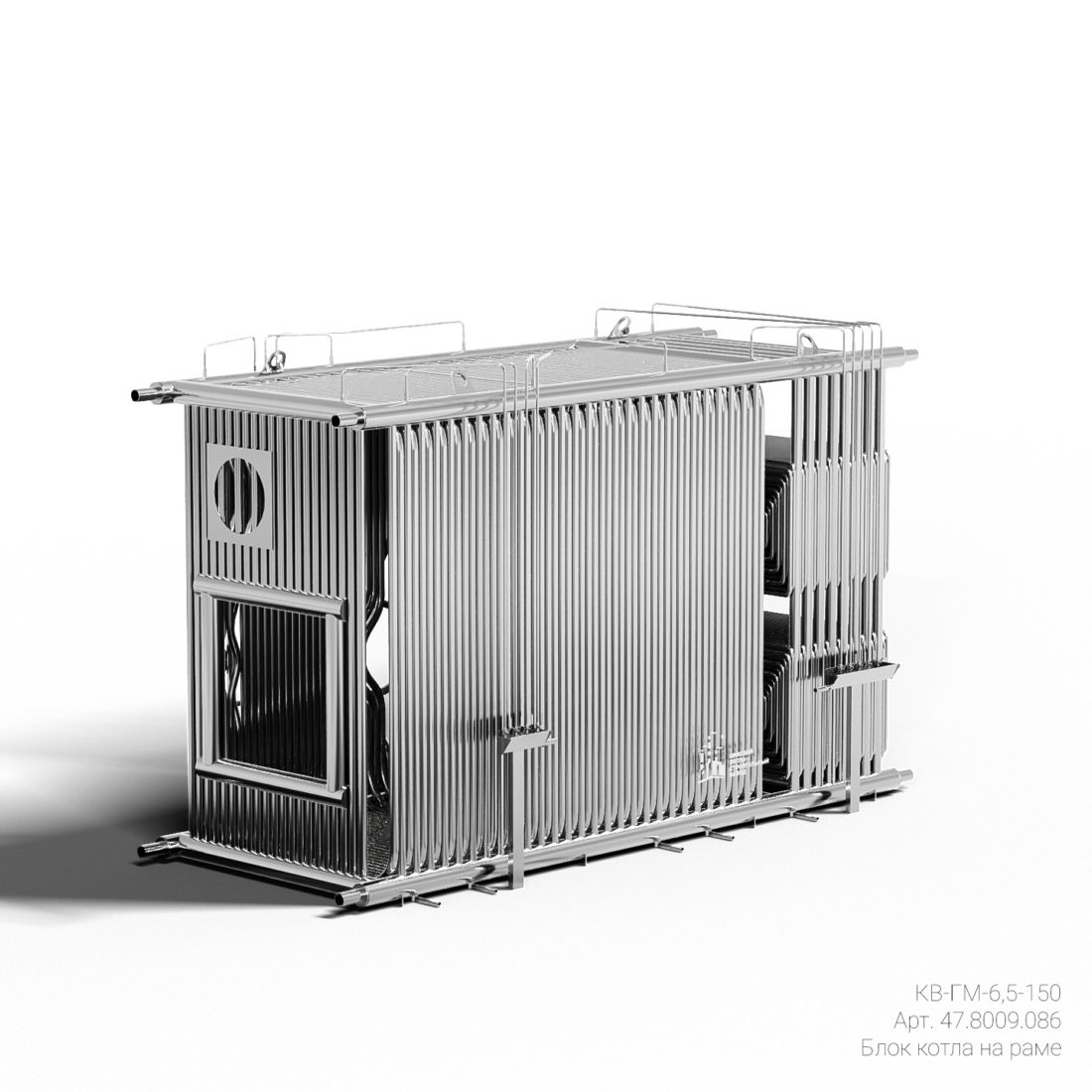

Котел КВ-ГМ-6,5-150 – водогрейный котел предназначен для получения горячей воды с температурой 150°С, используемой в системах отопления, вентиляции и горячего водоснабжения промышленного и бытового назначения, а также для технологических целей.

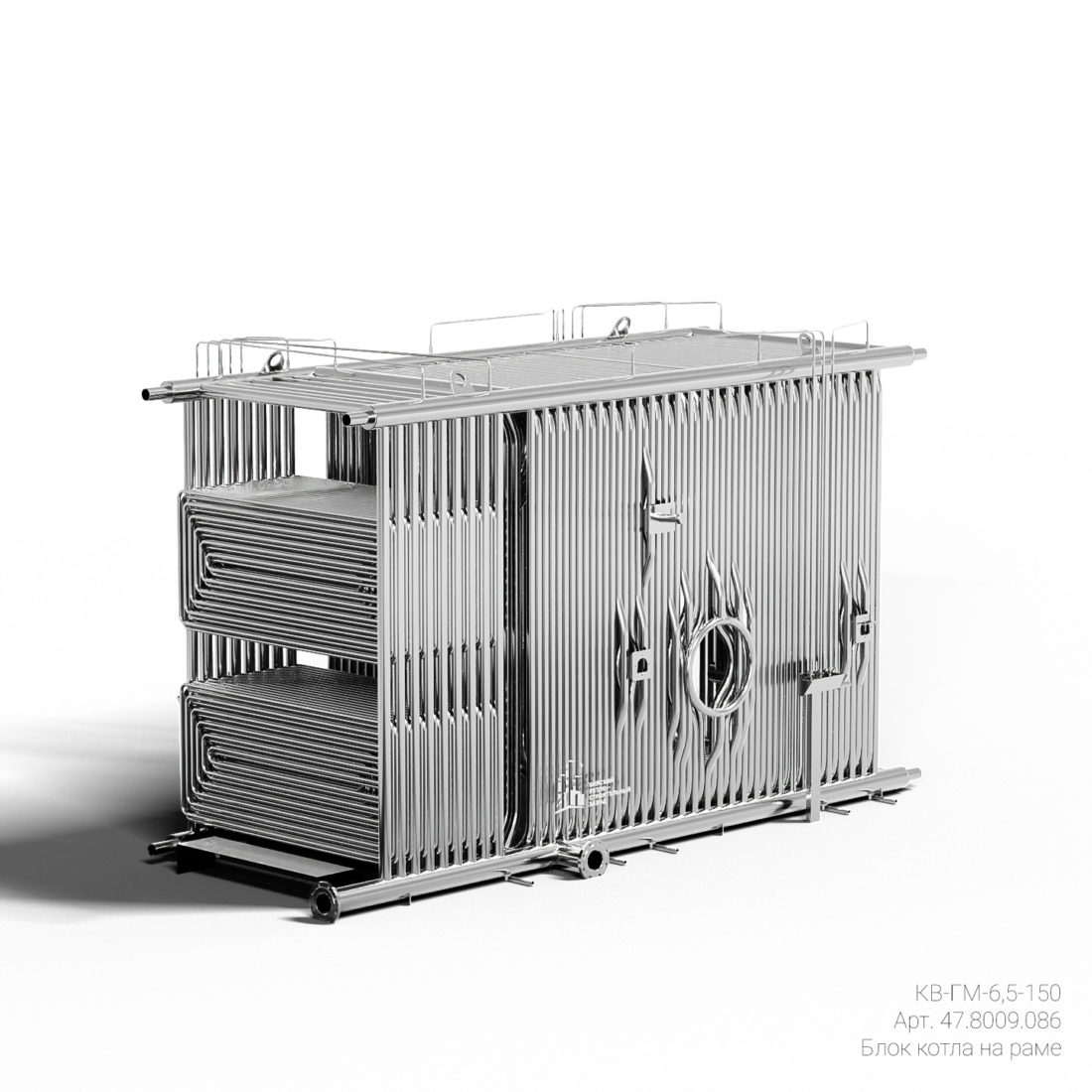

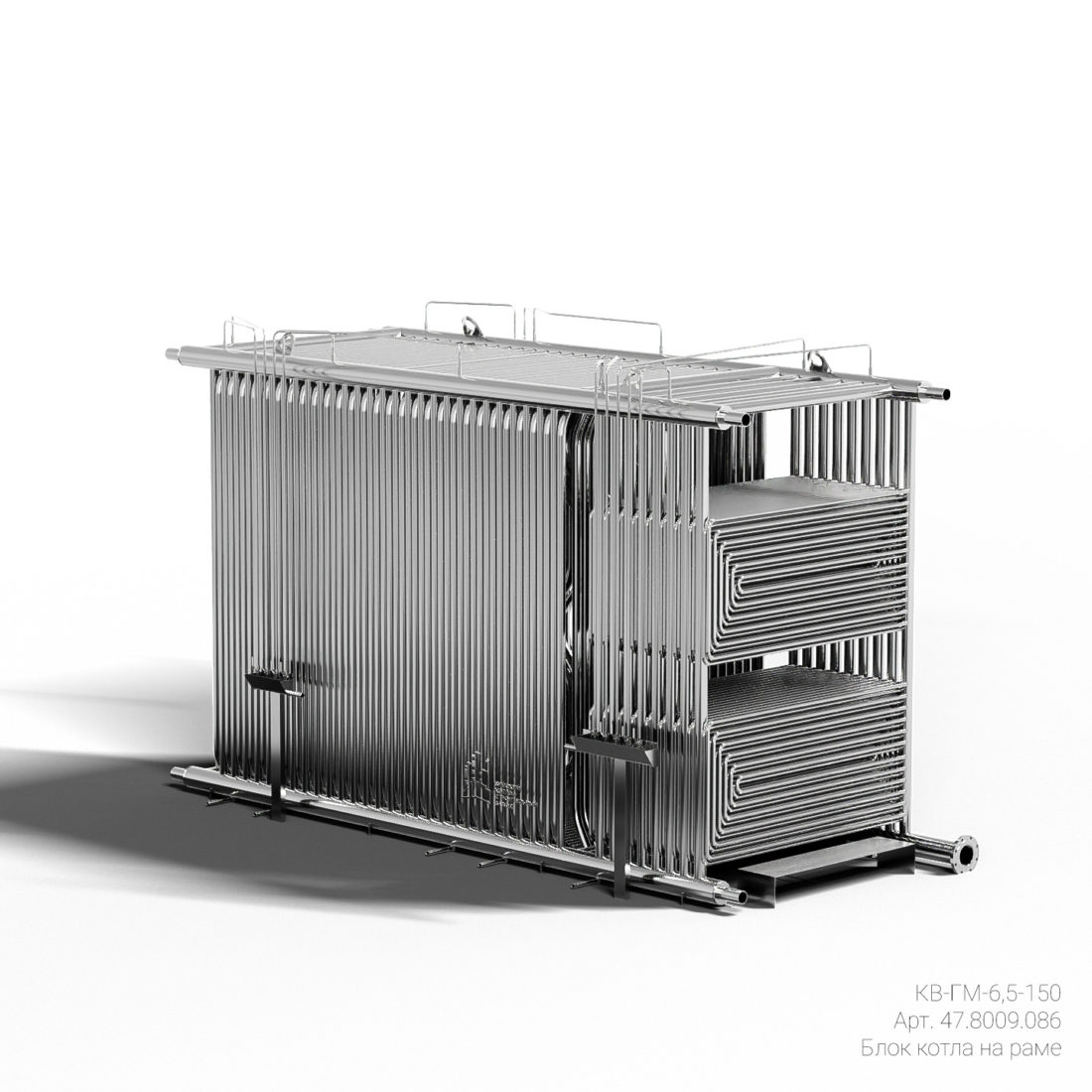

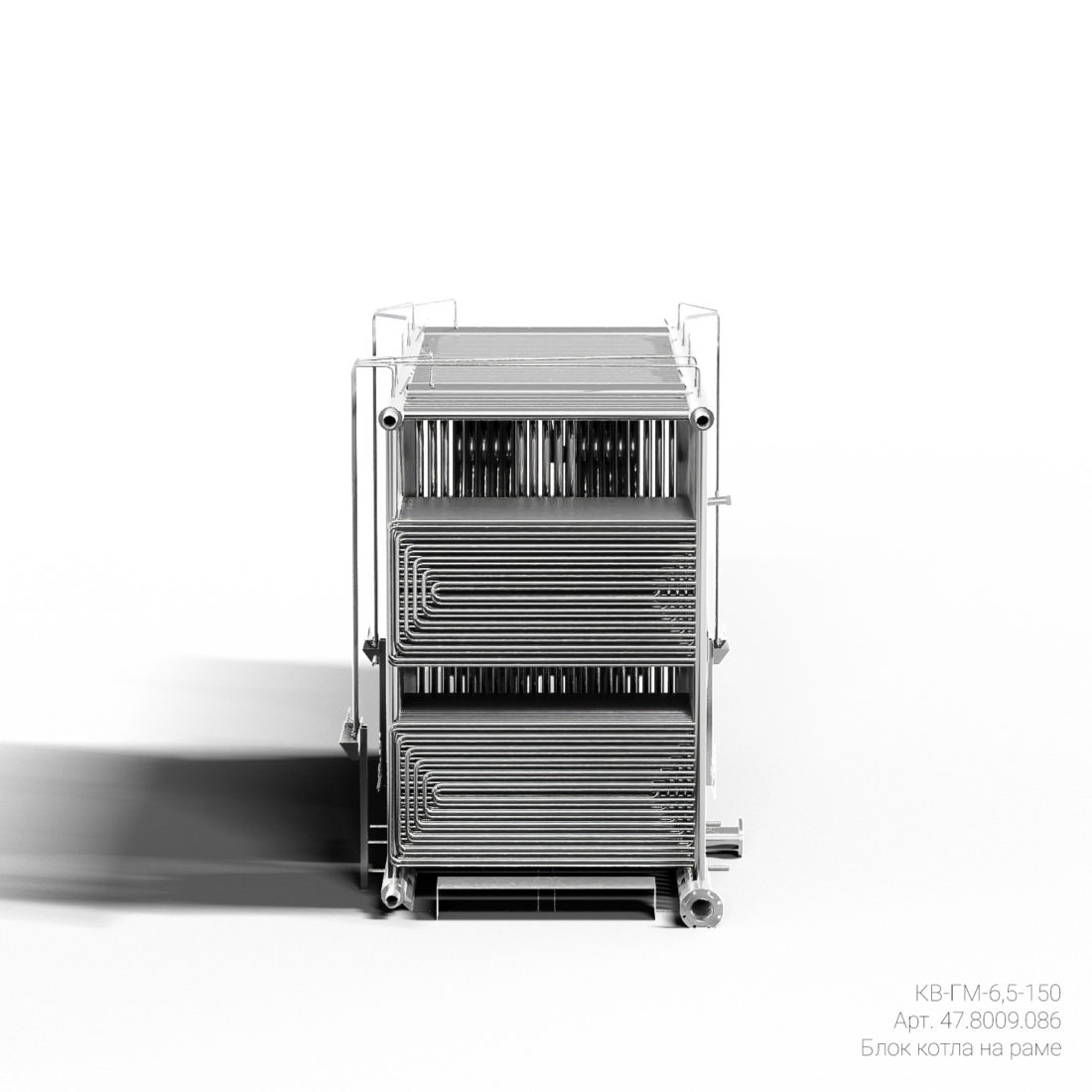

Топочная камера котла КВ-ГМ-6,5-150 имеет горизонтальную компоновку и экранирована трубами диаметром 60 мм со стенкой 3 мм с шагом S=64 мм, входящими в коллекторы диаметром 159 мм с толщиной стенки 7 мм. Конфигурация камеры в поперечном разрезе имеет профиль железнодорожного габарита. Конвективная поверхность нагрева расположена в вертикальной, полностью экранированной шахте и набирается из U-образных ширм из труб диаметром 28 мм и толщиной стенки 3 мм с шагом S1=64 мм и S2=40 мм.
Котел оборудуется горелкой типа РГМГ-7 (или аналог), которая устанавливается с фронта котла в панель под горелку на фронтовом экране.
Несущий каркас у котла отсутствует. Блоки котла – топочный и конвективный имеют опоры, приваренные к нижним коллекторам. Опоры, расположенные на стыке конвективного блока и топочной камеры, неподвижны.

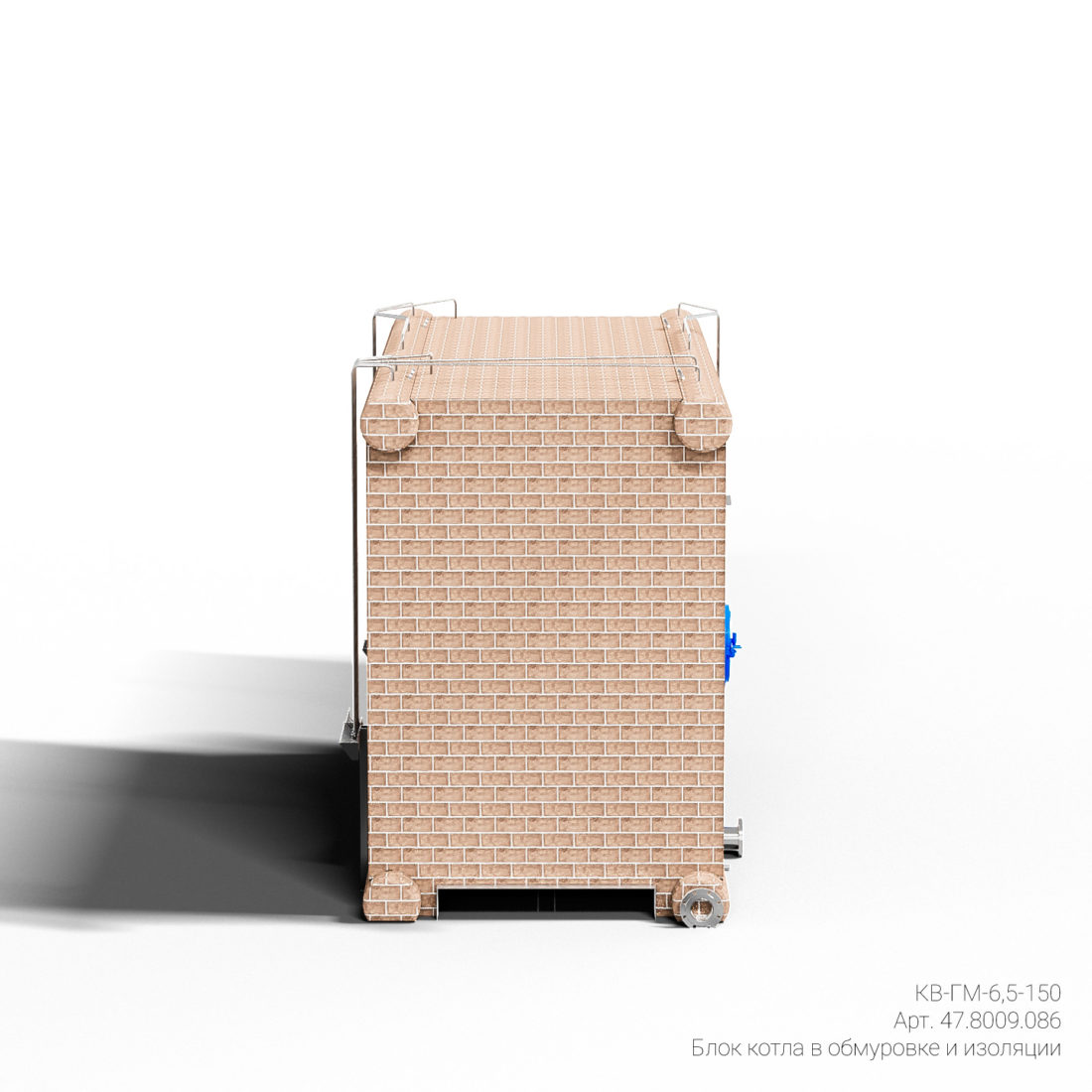

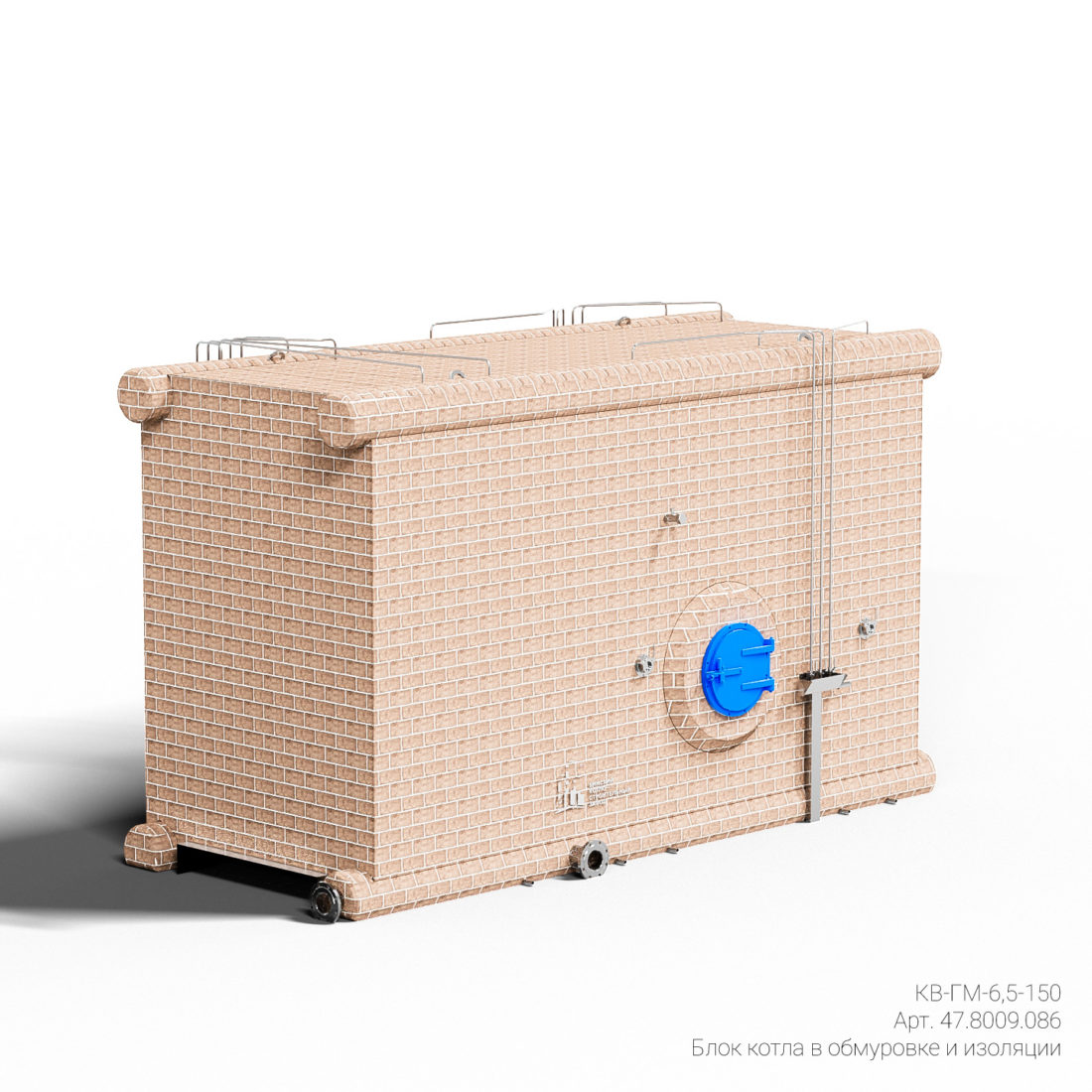

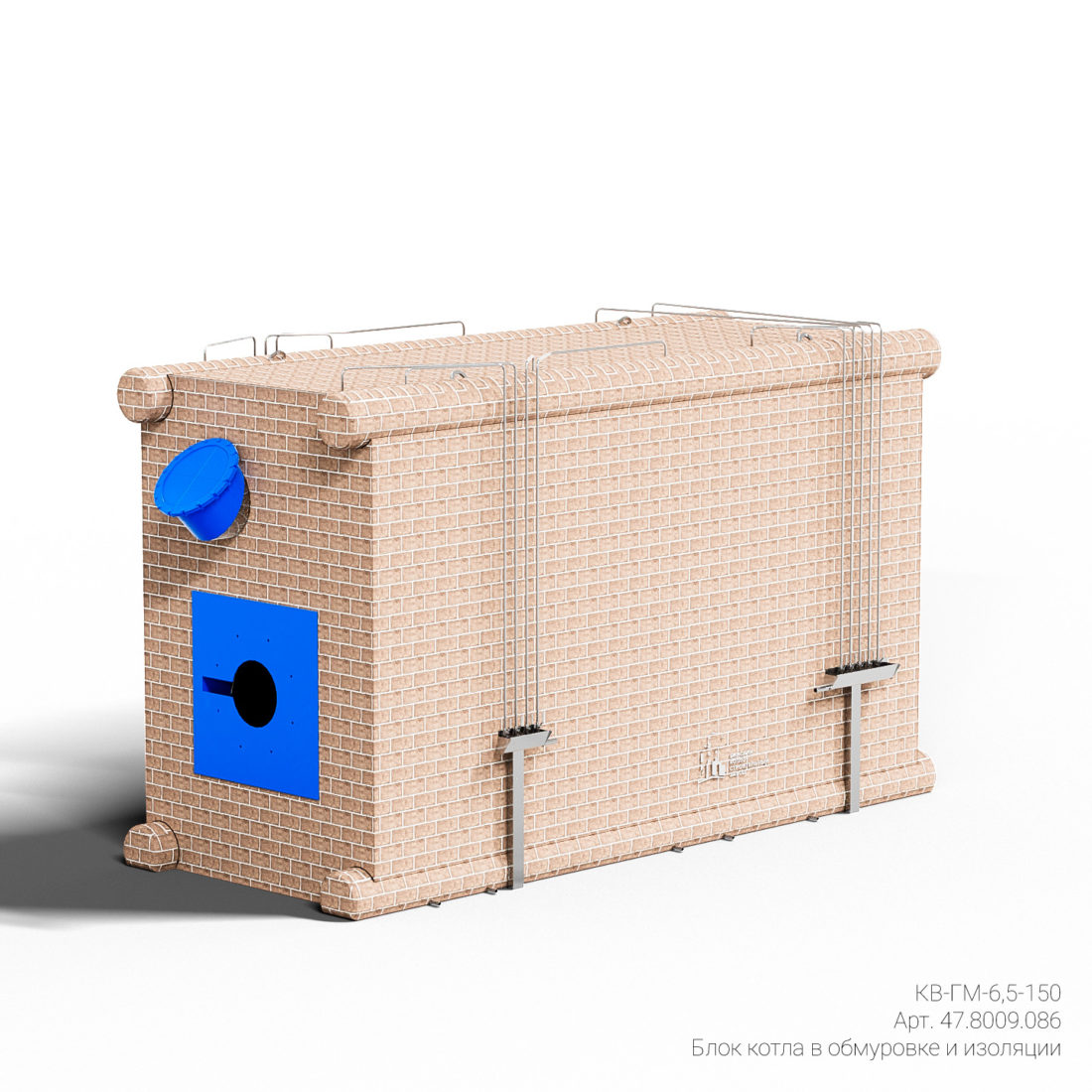

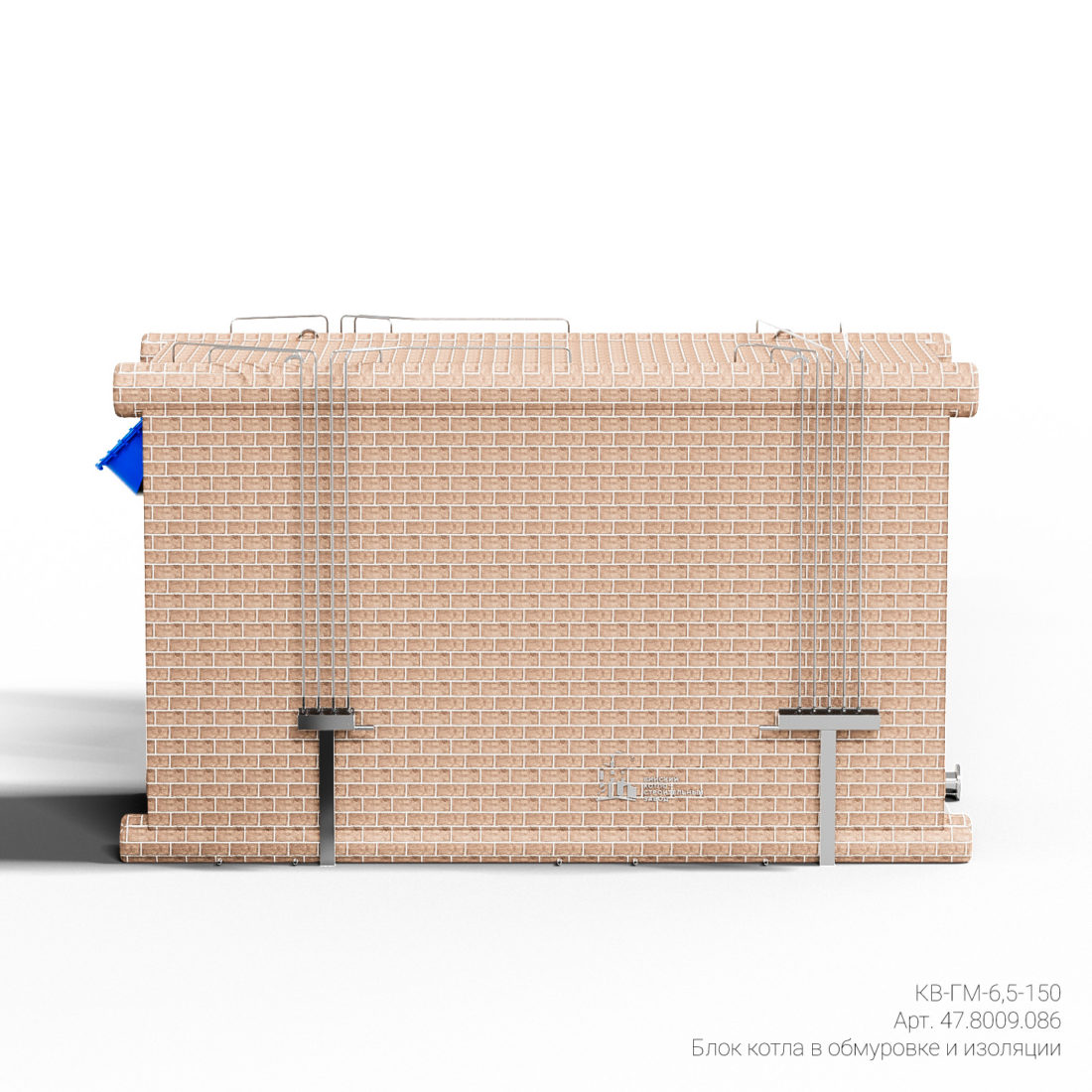

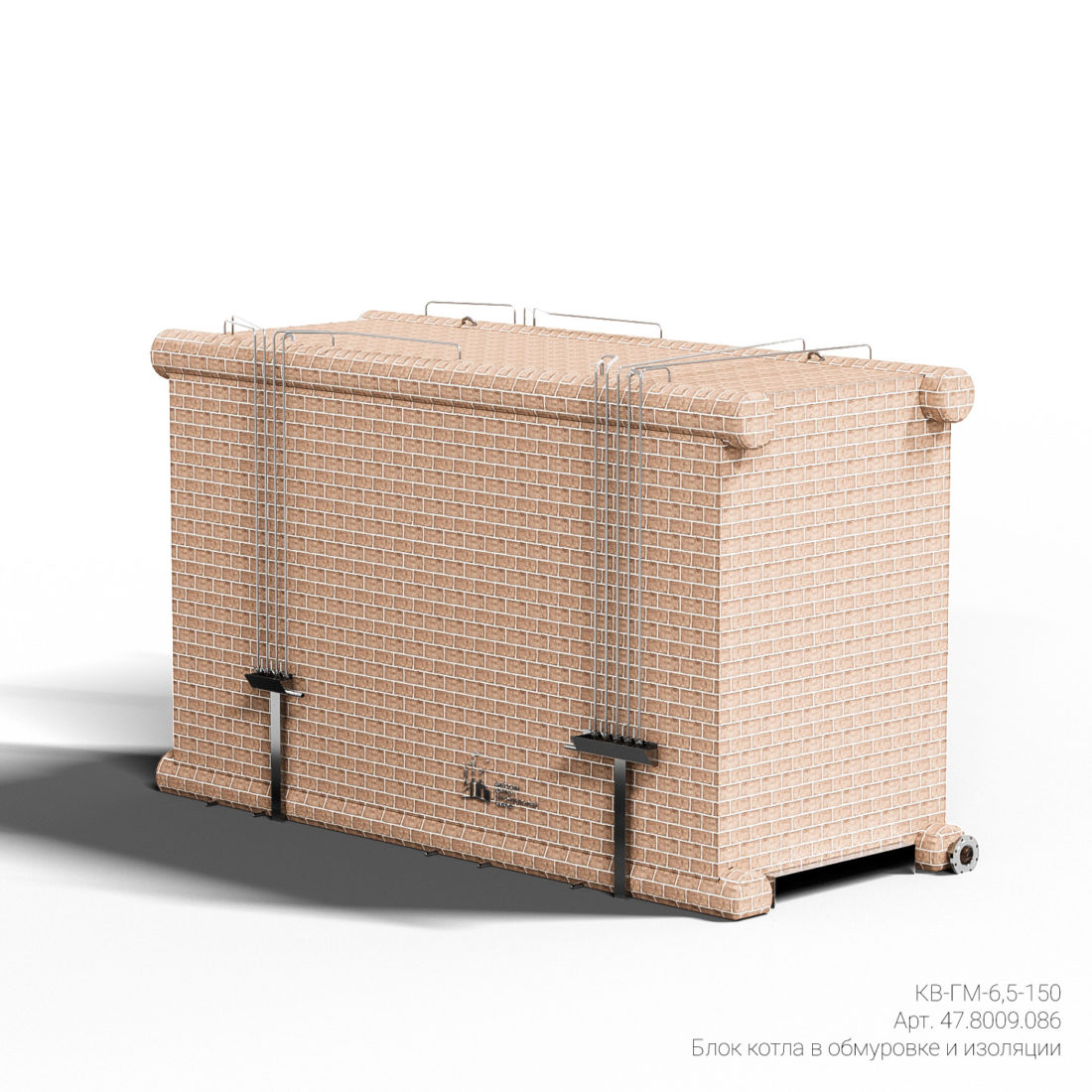

Котел имеет облегченную натрубную обмуровку. Обмуровочные и изоляционные материалы в поставку не входят.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная теплопроизводительность, МВт (Гкал/ч) | 7,56 (6,5) |
| 2. Топливо | Газ/Мазут |
| 3. Расход расчетного топлива, нм3/ч (кг/ч) | 920 (800) |
| 4. Расход воды, т/ч | 80 |
| 5. Расчетное давление воды на выходе из котела, МПа (кгс/см2) | 1,35 (13,5) |
| 6. Диапазон регулирования теплопроизводительности, % | 20…100 |
| 7. Температура воды на входе в котел, °С | 70 |
| 8. Температура воды на выходе, °С | 150 |
| 9. К.П.Д., не менее, % | 92,5/89,0 |
| 13. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С | 185/230 |
| 14. Температура ограждающих поверхностей котла, не более, °С | 55 |
| 15. Гидравлическое сопротивление котла, не более, МПа | 0,25 |
| 16. Уровень звука в контрольных точках, не более, дБА | 80 |
| 17. Масса котла расчетная, кг | 24400 |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
