Description
Охладитель выпара ОВА-8 предназначен для конденсации максимального количества пара из отводимой от деаэратора паро-газовой смеси и утилизации тепла этого пара. При охлаждении выпара происходит резкое сокращение объема паро-газовой смеси, что особенно важно для обеспечения нормальной работы воздухоотсасывающих устройств деаэраторов.

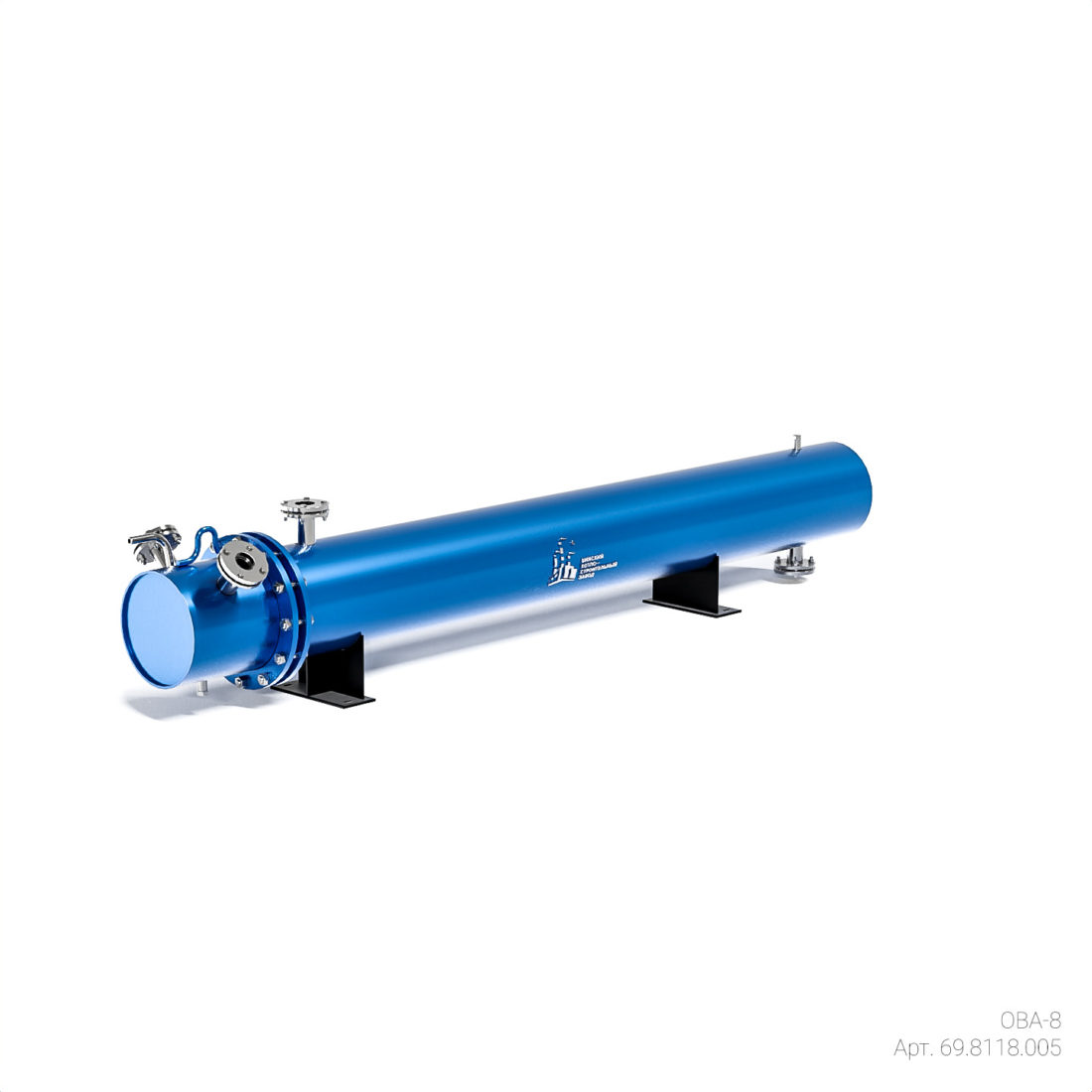

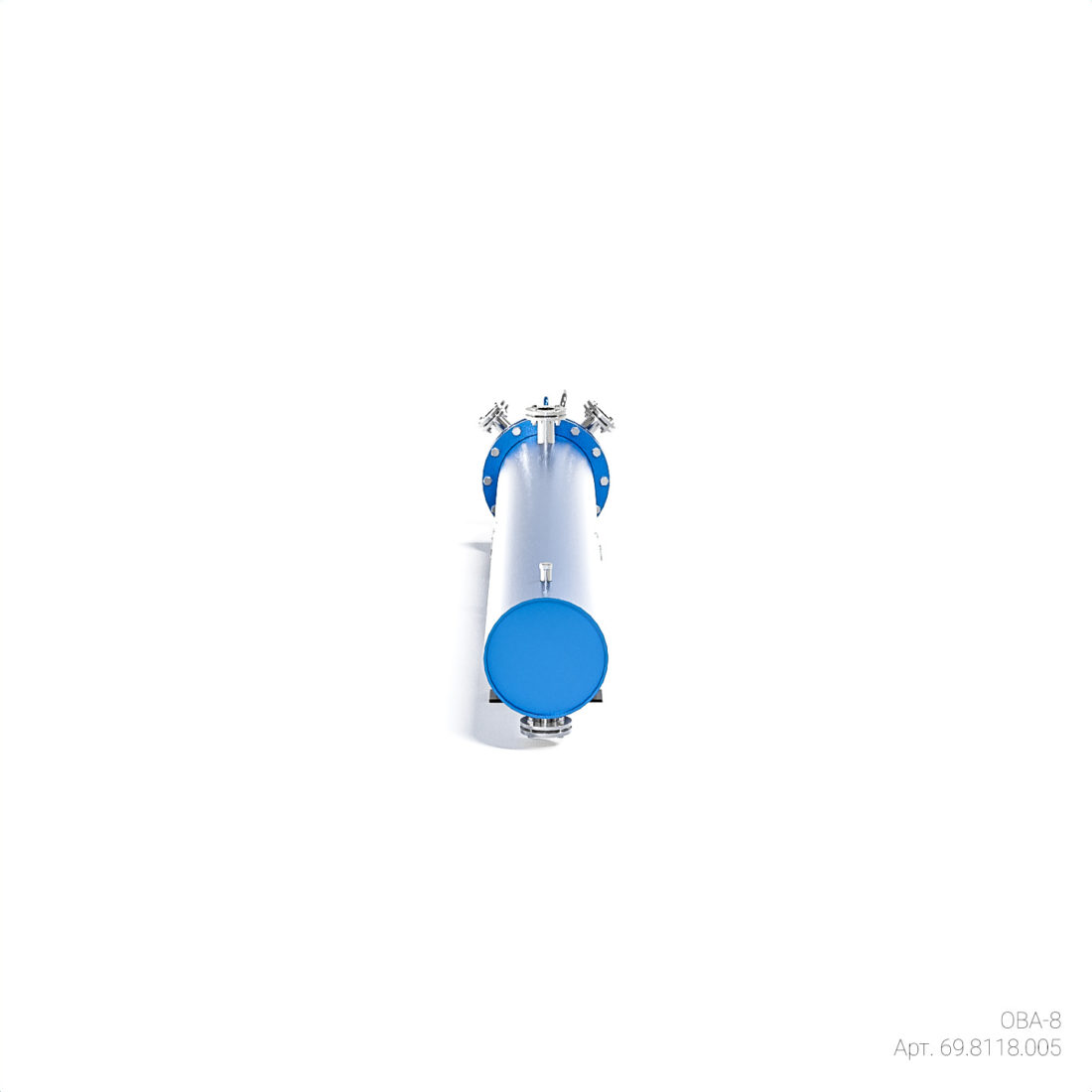

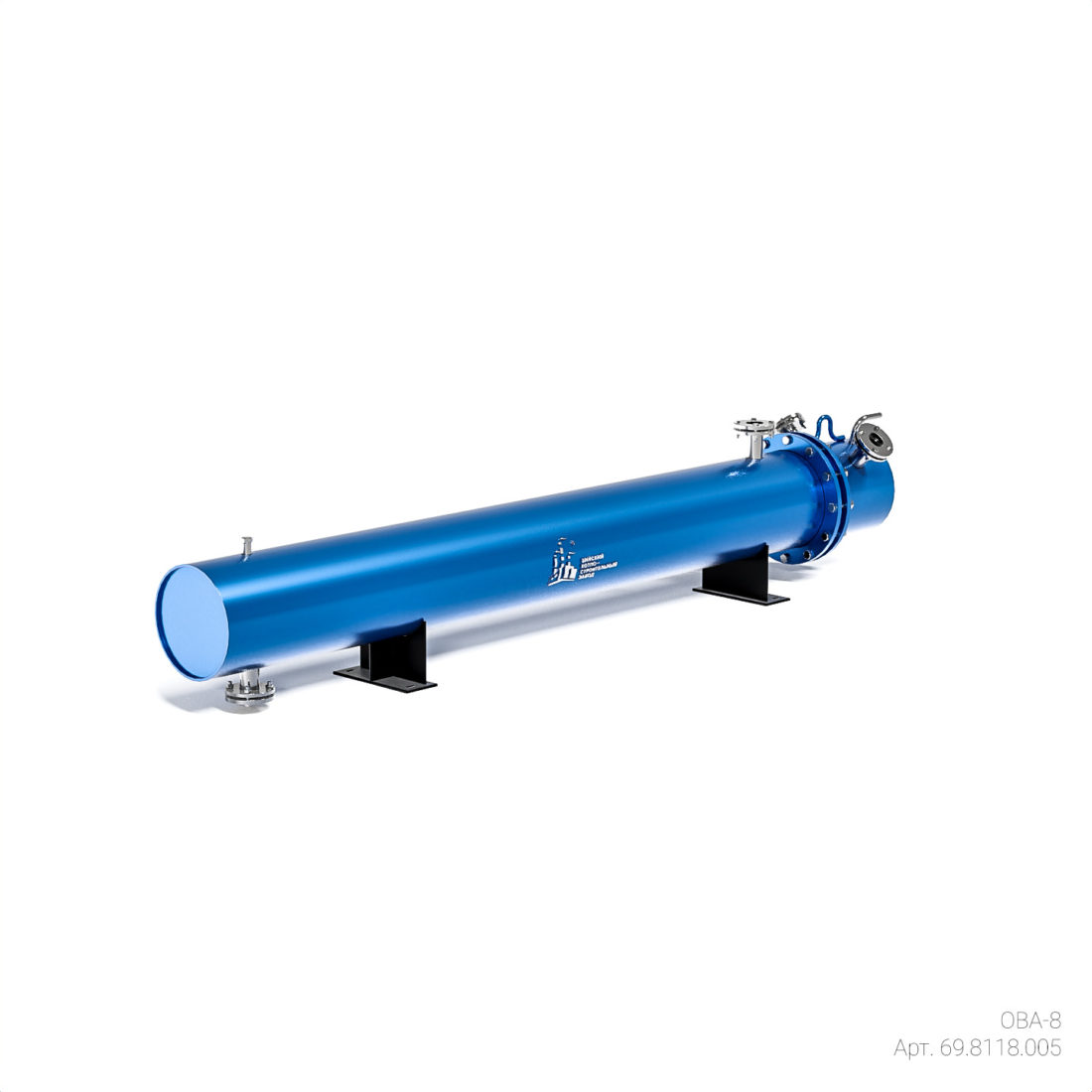

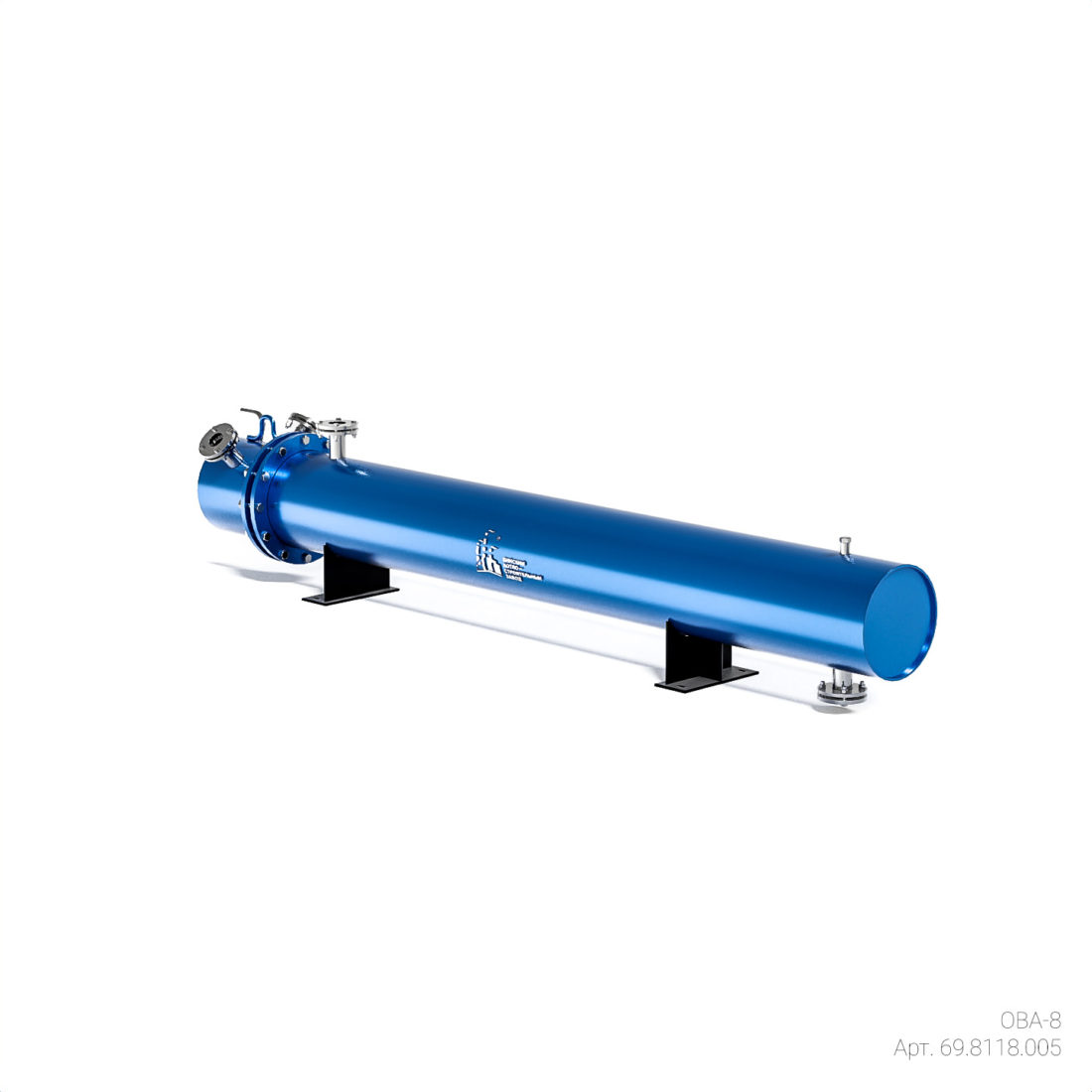

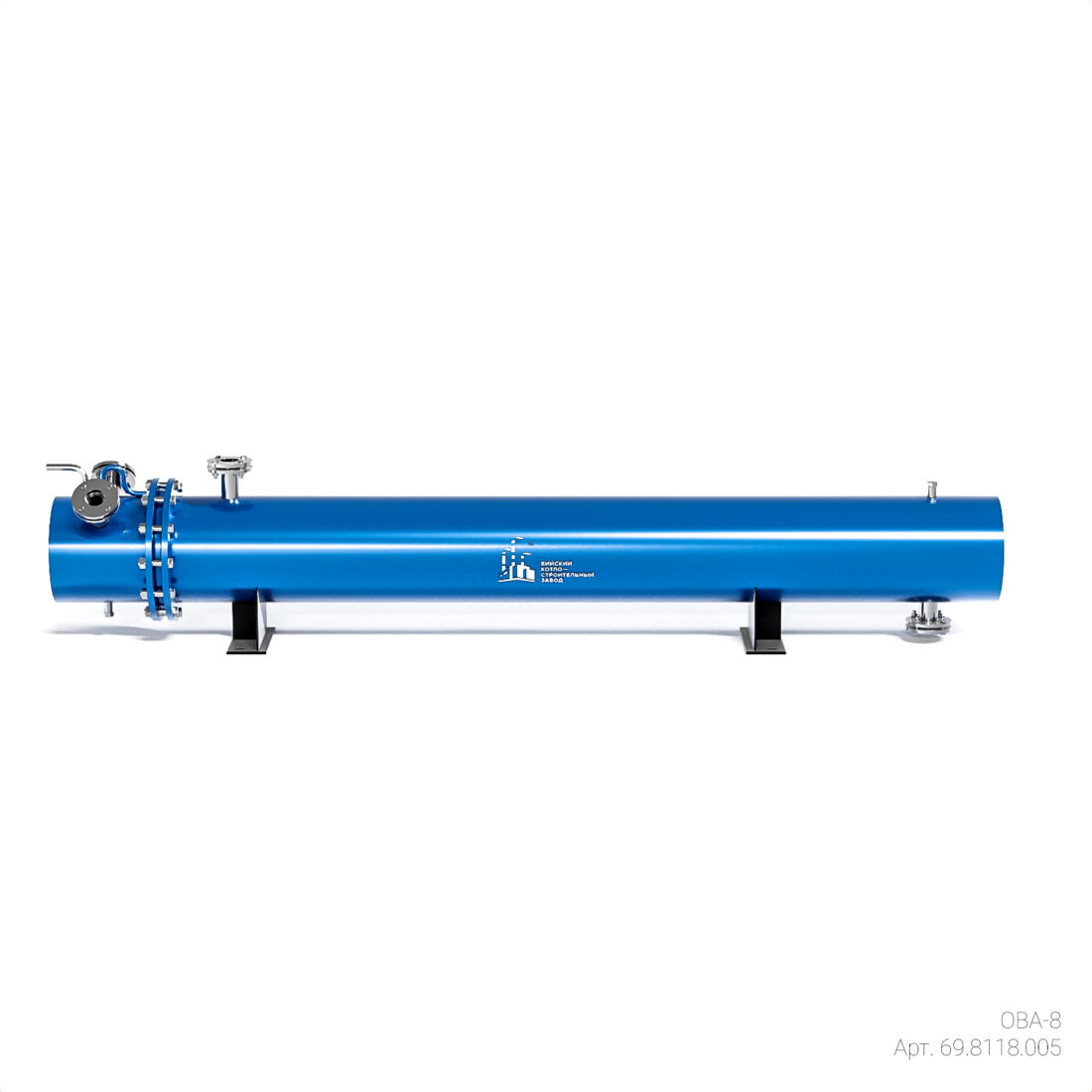

Охладитель выпара ОВА-8 применяется для деаэраторов атмосферного давления производительностью от 5 до 50 т/ч. Основными элементами охладителя выпара ОВА-8 являются: корпус, трубная система и две водяные камеры – передняя и задняя. Охладитель выпара ОВА-8 имеет две неподвижные опоры, приваренные к корпусу. Корпус состоит из трубы с фланцем, служащим для соединения с передней водяной камерой, и, приваренным с другого торца плоским днищем. На корпусе размещены патрубки для входа пара, отвода конденсата, дренажа и спуска воздуха. Трубная система состоит из завальцованных в переднюю и заднюю трубные доски латунных трубок диаметром 16 мм и толщиной стенки 1 мм. Трубная система в сборе с задней водяной камерой вставляется в корпус охладителя выпара ОВА-8. Трубная доска ее зажимается между фланцами передней водяной камеры и корпуса крепежными деталями. К обечайке передней водяной камеры приварены: плоское днище, фланец, патрубки входа и выхода охлаждающей воды и штуцер для дренажа. Внутренняя полость камеры разделена перегородками. Задняя водяная камера состоит из цилиндрической обечайки и плоского днища (глухого фланца) с отверстиями для крепления ее к задней трубной доске трубной системы крепежными деталями.
Особенностью конструкции охладителей выпара ОВА-8 является возможность компенсации температурного удлинения трубной системы в корпусе, т.е. подвижность незакрепленной задней трубной доски с задней водяной камерой.
| Наименование параметра | Нормируемое значение |
| 1. Площадь поверхности охлаждения, м2 | 8,0 |
| 2. Рабочее (абсолютное) давление в трубной системе, МПа (кгс/см2) | 0,50 (5,0) |
| 3. Рабочее (абсолютное) давление в корпусе, МПа (кгс/см2) | 0,12 (1,2) |
| 4. Рабочая среда в трубной системе | вода |
| 5. Рабочая среда в корпусе | вода-пар |
| 6.Температура среды в трубной системе, °С | 40-50 |
| 7.Температура среды в корпусе, °С | 104,2 |
| 8. Количество ходов в трубной системе | 4 |
| 9. Количество ходов в корпусе | 1 |
| 10. Габаритные размеры, мм | |
| Длина | 2860 |
| Ширина | 520 |
| Высота | 580 |
| 11. Масса, не более, кг | 355 |
– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
