Описание
В котле ДЕ-4-14-225 ГМ-О применена схема одноступенчатого испарения. Вода циркулирует следующим образом: питательная подогретая вода подается в верхний барабан под уровень воды. В нижний барабан вода поступает по экранным трубам. Из нижнего барабана вода поступает в конвективный пучок, под нагревом превращаясь в пароводяную смесь, поднимается в верхний барабан, где происходит процесс паросепарации.
Пар, образующийся в испарительных поверхностях котла, с большой скоростью выносится через зеркало испарения в паровое пространство барабана котла, увлекая за собой мелкие частицы воды с растворенными в ней солями.
Эти соли могут отлагаться на внутренних поверхностях труб и арматуры, что приведет к ухудшению теплообмена в трубах и нарушению плотности арматуры. Для отделения капелек воды от пара применяют сепарационные устройства.

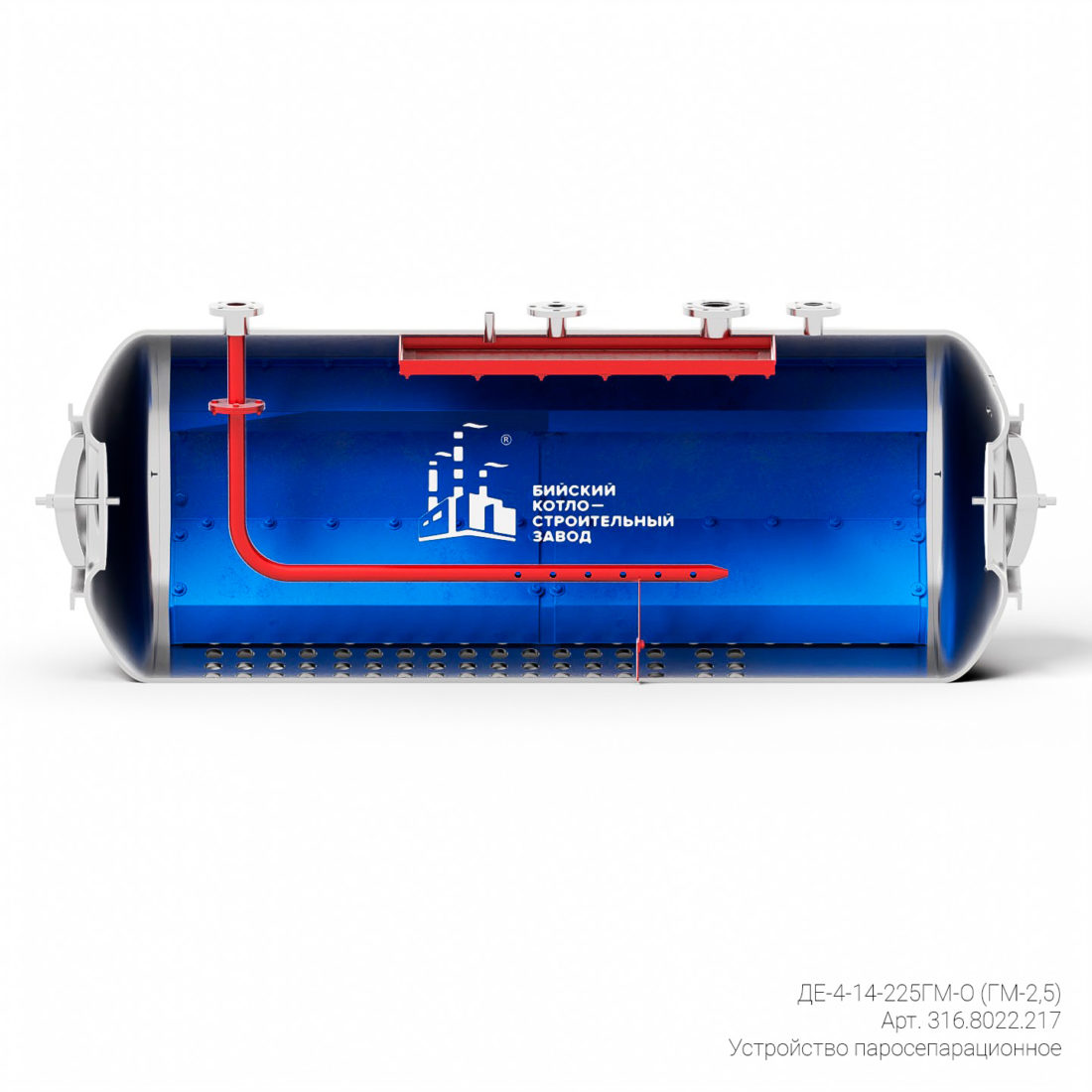

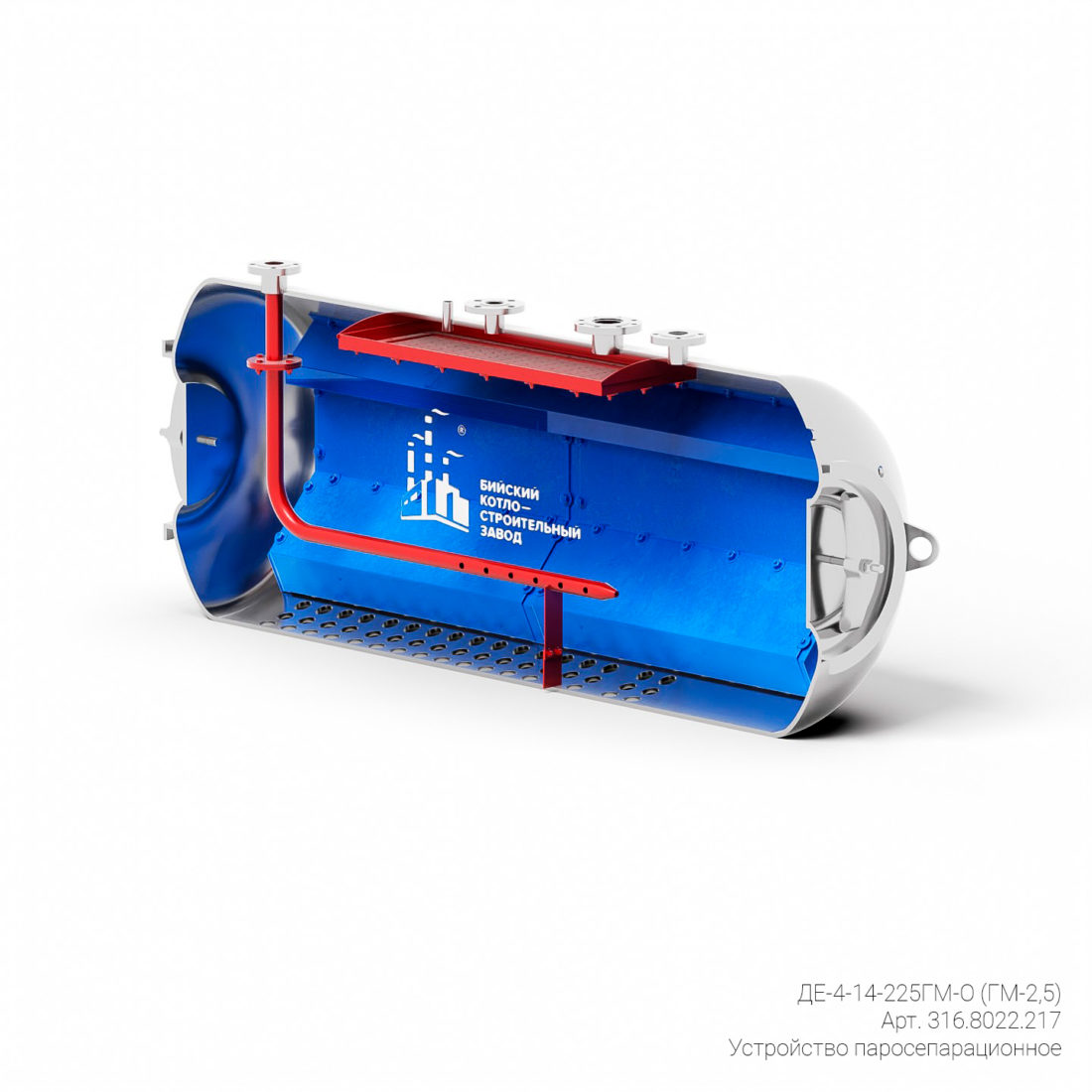

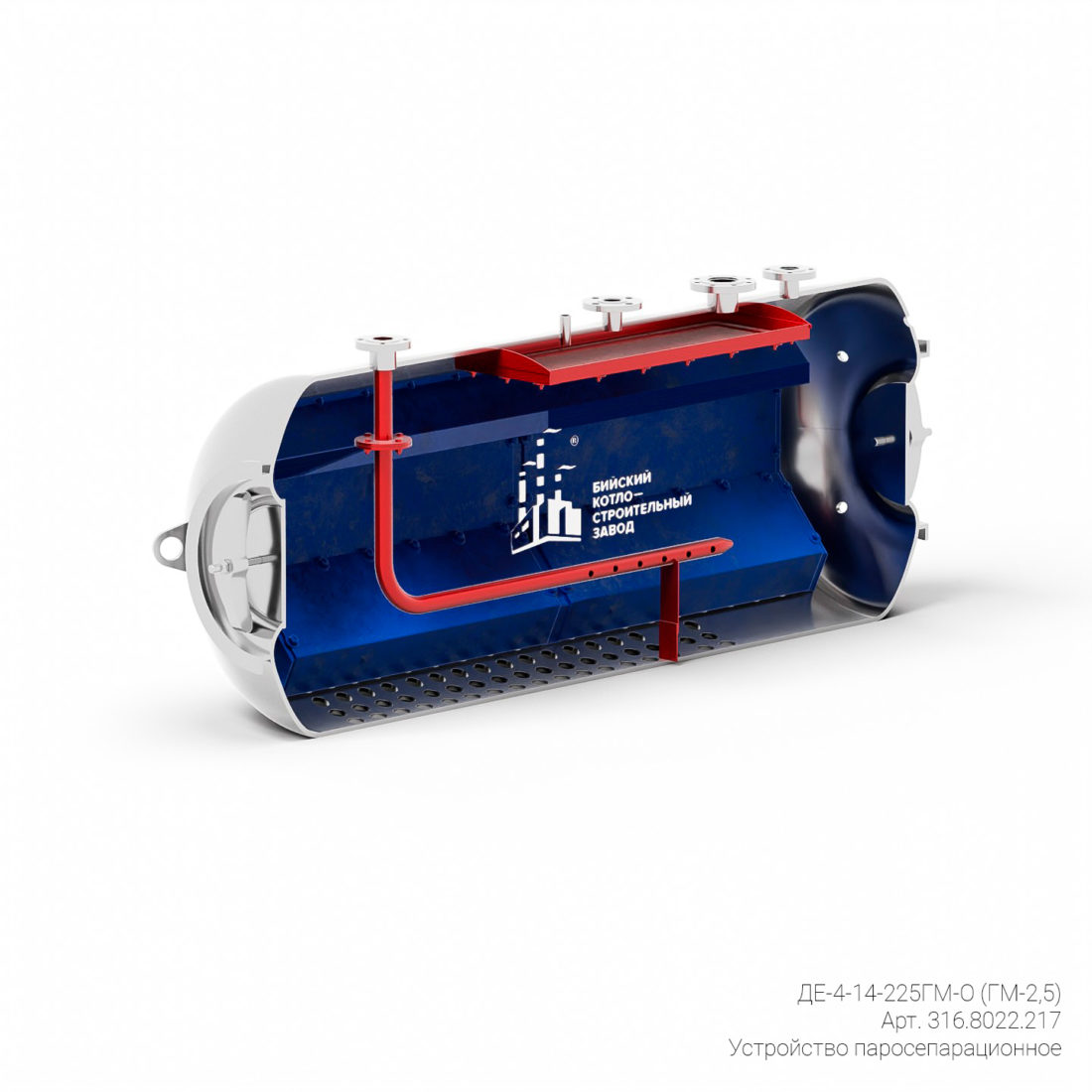

В качестве первичных сепарационных устройств используются установленные в верхнем барабане отбойные щиты и направляющие козырьки, обеспечивающие подачу пароводяной смеси на уровень воды. В качестве вторичных сепарационных устройств, применяются дырчатый лист.
Отбойные щиты, направляющие козырьки и дырчатые листы выполняются съемными для возможности полного контроля и ремонта вальцовочных соединений труб с барабаном и самого барабана. Все сепарационные устройства крепятся к полухомутам, приваренным к барабану, с помощью шпилек и гаек. Разборка и сборка дырчатых листов выполняется поэлементно. Разборка отбойных щитов начинается с нижнего щита. Сборка сепарационных устройств осуществляется в обратной последовательности.
При сборке паросепарационных устройств, следует обратить внимание на создание плотности в местах соединения отбойных щитов между собой и в местах крепления их к полухомутам, а также в местах присоединения направляющих козырьков к полосе со шпильками: установить новые паронитовые прокладки, смазанные графитом.
