Description

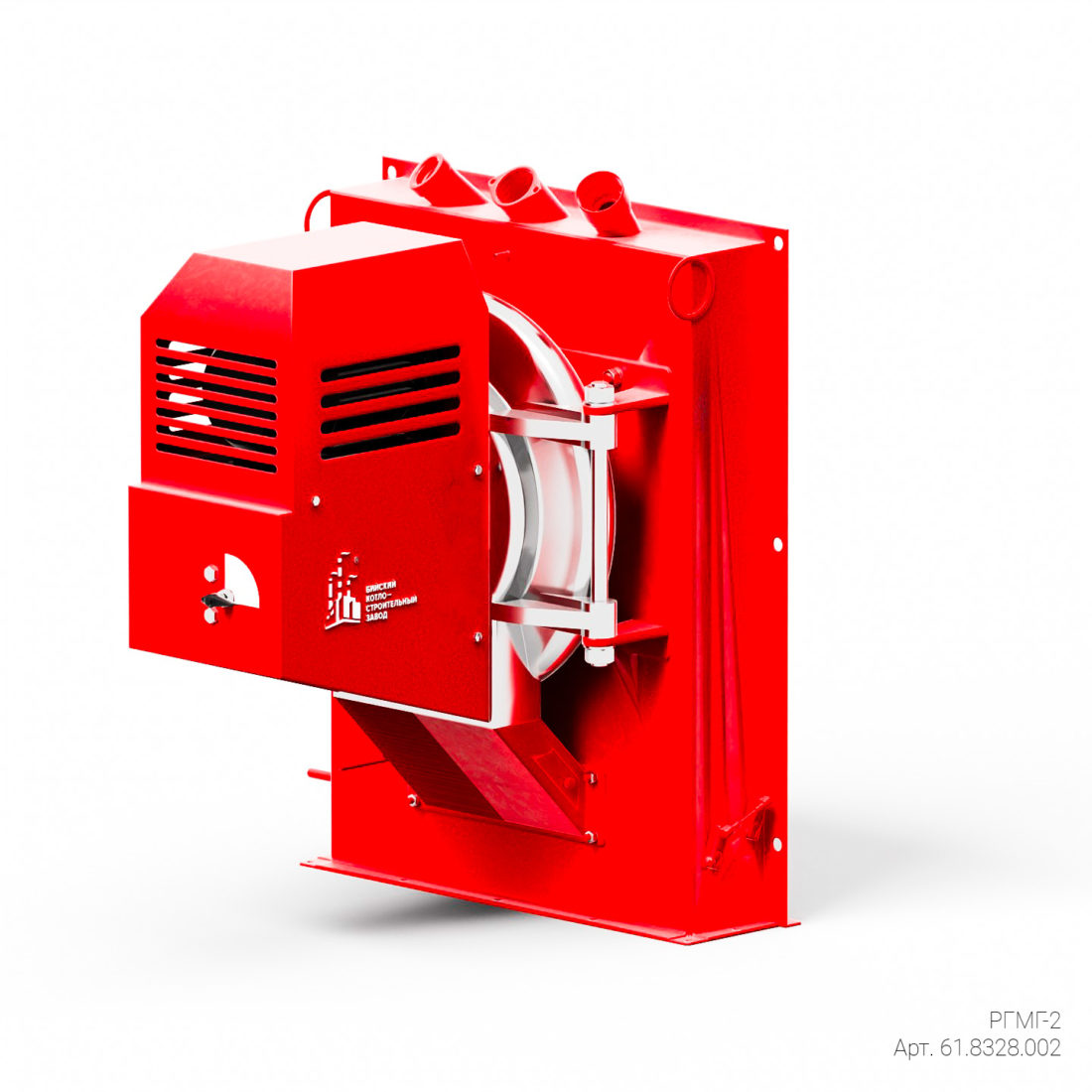

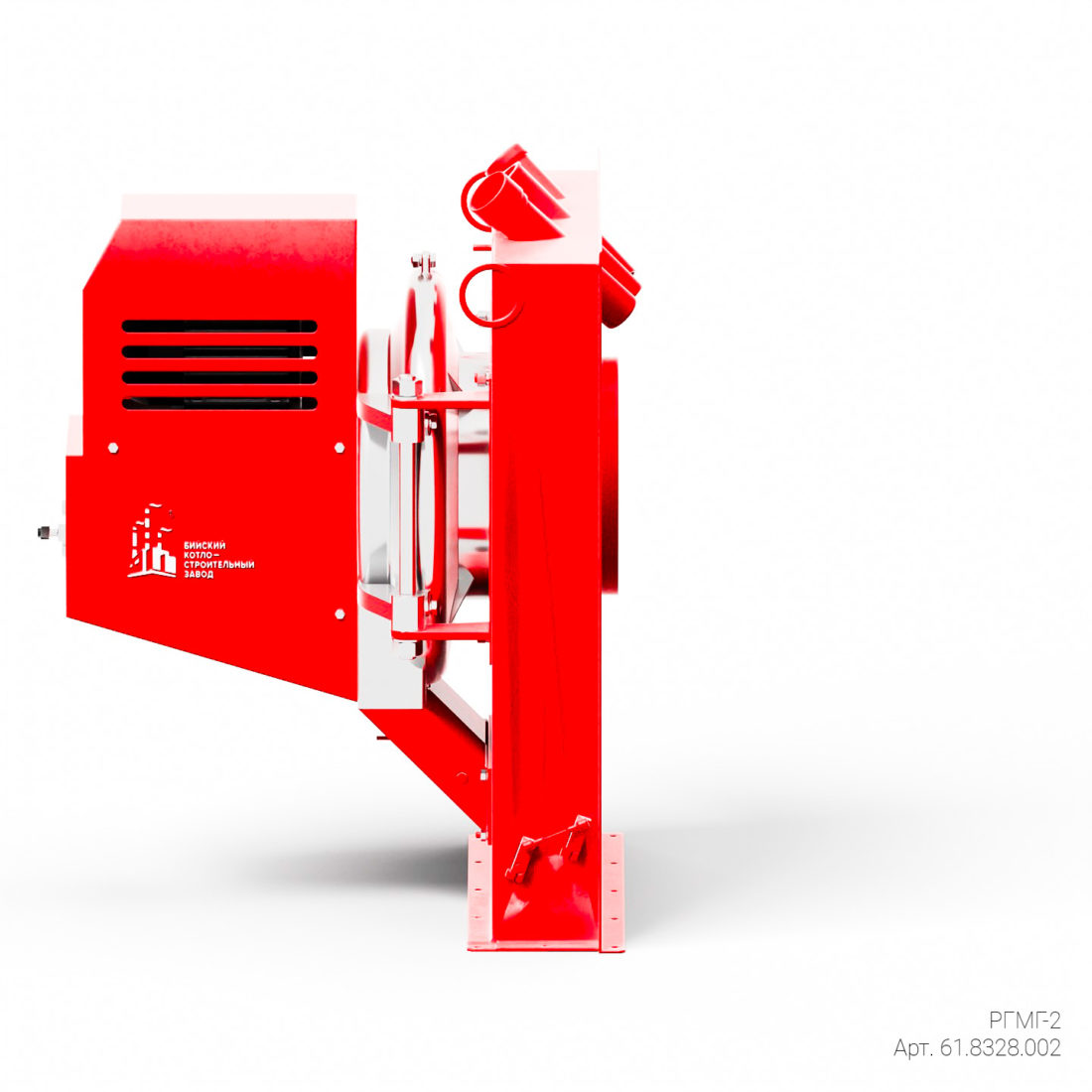

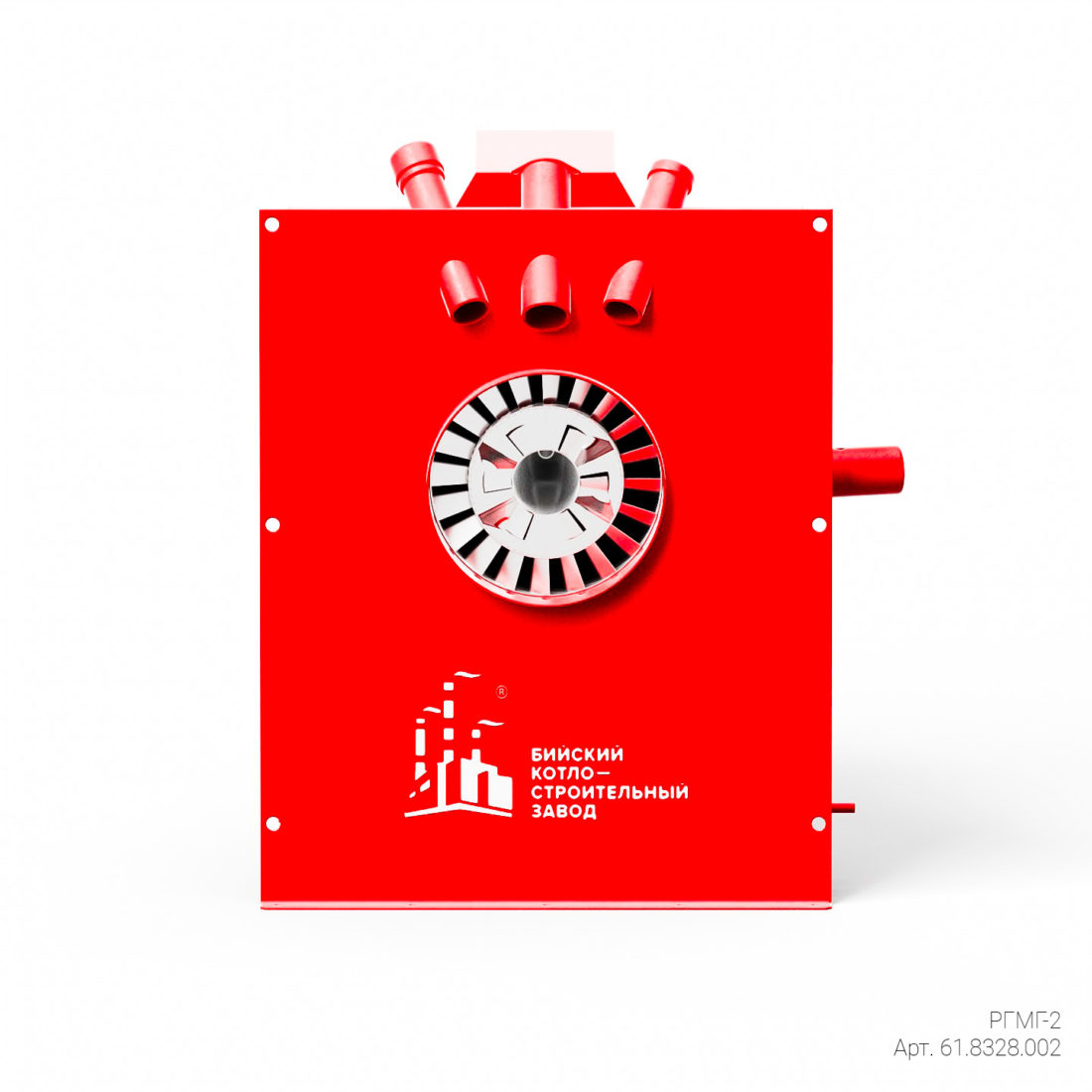

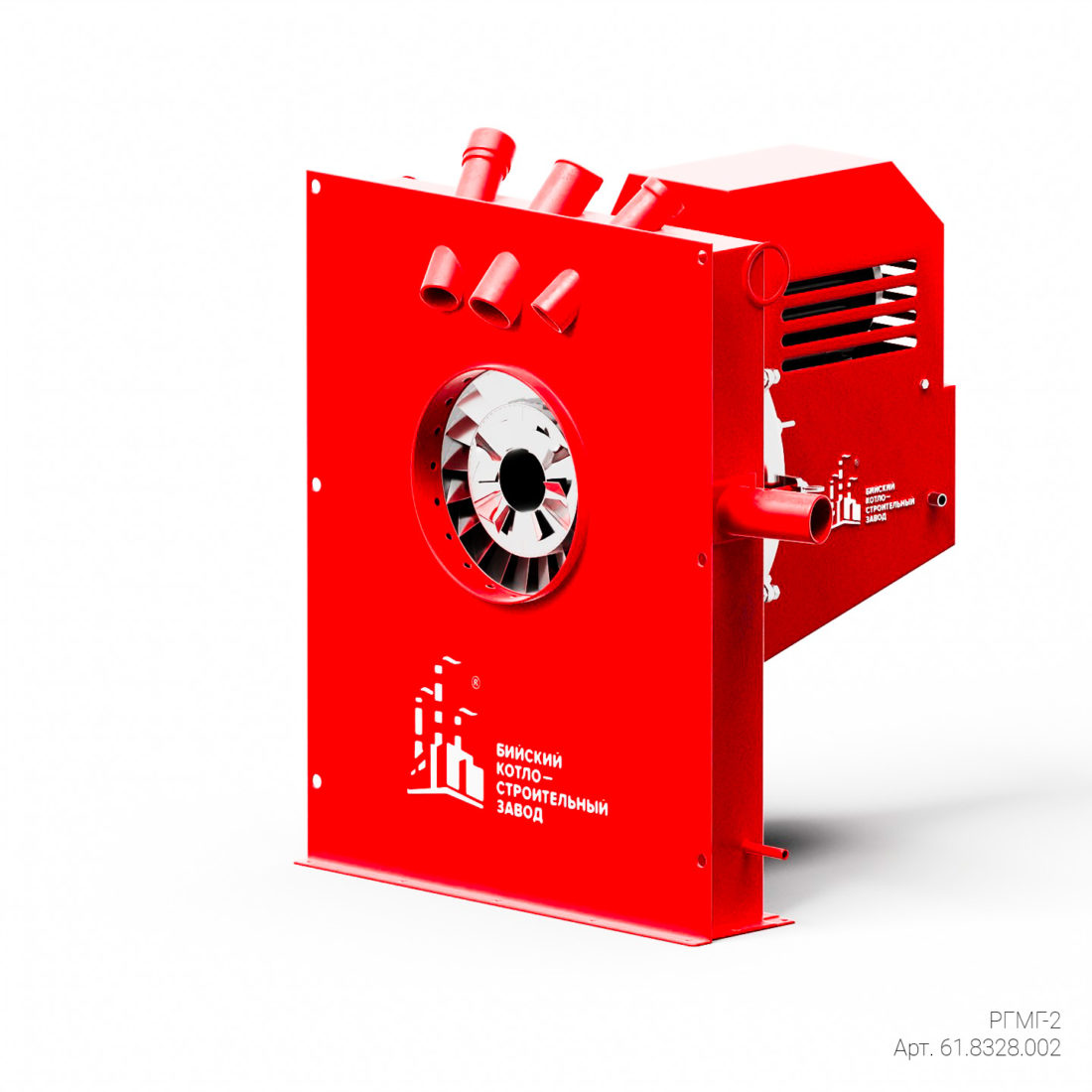

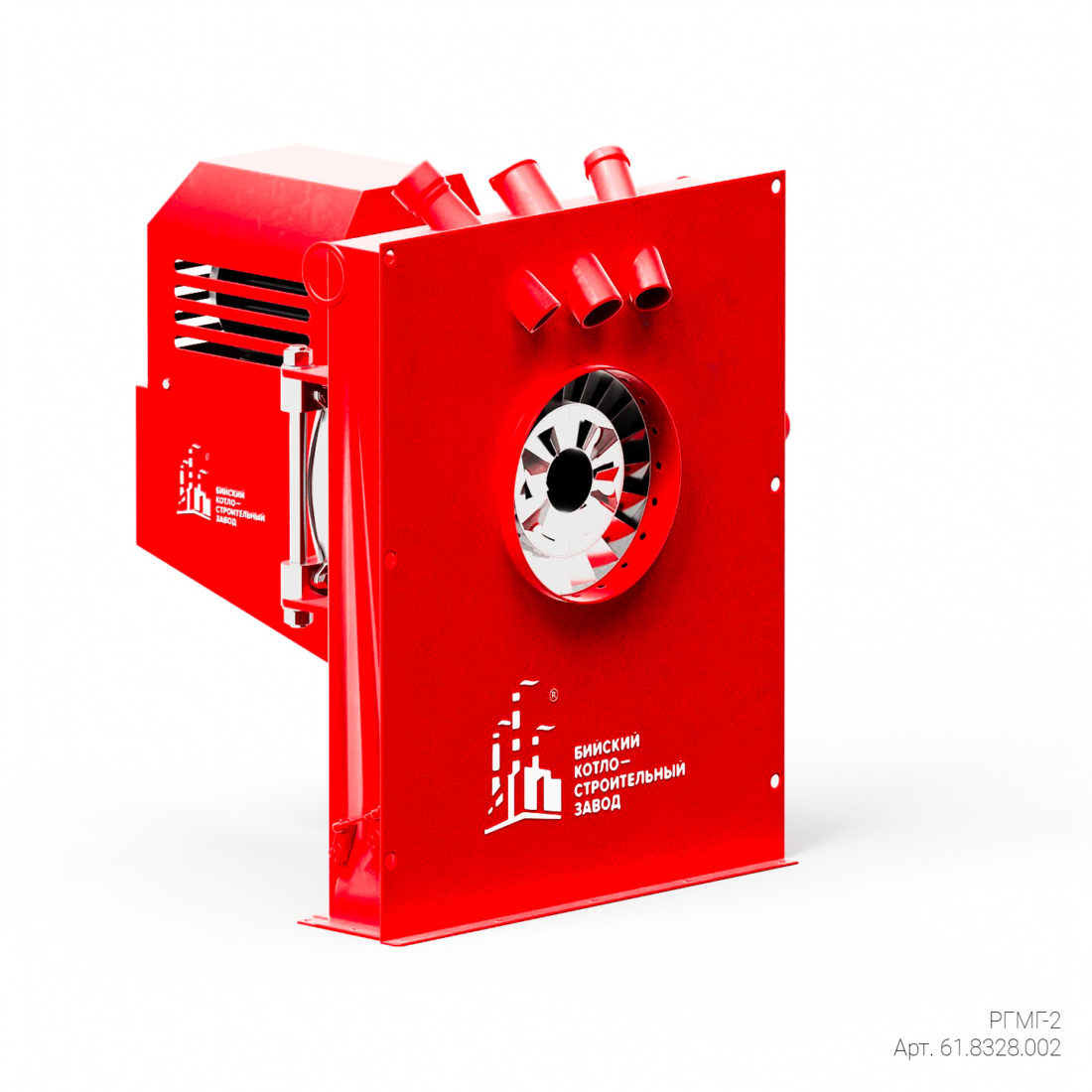

РГМГ-2 – горелка газомазутная ротационная служит для раздельного сжигания природного газа низкого давления или мазута, в топках котлов типа КВ-ГМ и Е соответствующей тепловой мощности, совместно с автоматикой и регулятором расхода газа с трехступенчатым регулированием тепловой мощности.
Горелка РГМГ-2 состоит из следующих узлов: ротационной форсунки, газовоздушного короба, патрубка первичного воздуха.
Ротационная форсунка распыливает жидкое топливо. Она состоит из топливоподающего и распыливающего устройств, вентилятора первичного воздуха, корпуса ходовой части и привода.
Распыливающее устройство форсунки состоит из распыливающего стакана, внутренняя поверхность которого имеет конусообразную форму.
На полом валу форсунки крепится ротор вентилятора, шкив клиноременной передачи для привода электродвигателя, распыливающий стакан и питатель. От вала форсунки через червячную передачу приводится в действие топливный насос.
Для использования в качестве топлива природного газа у горелки РГМГ-2 предусмотрена отдельная газовая линия.
Газовая часть горелки – периферийного типа, состоит из кольцевого коллектора с однорядно-однокалиброванными газовыдающими отверстиями и одной газоподводящей трубы. Внутри коллектора установлена кольцевая диафрагма для равномерного распределения газа по газовыдающим отверстиям.
| Наименование параметра | Нормируемое значение |
| 1. Номинальная тепловая мощность горелки, МВт | 2,2 |
| 2. Коэффициент рабочего регулирования, не менее
-природный газ; -мазут |
4 4 |
| 3. Номинальное разрежение в камере горения (топке), Па | 20±20 |
| 4. Номинальное давление газа перед горелкой, кПа | 3,15±0,63 |
| 5. Номинальное давление мазута (за блоком клапанов), кПа | 26±5,2 |
| 6. Номинальный расход природного газа, м3/ч | 238 |
| 7. Номинальный расход жидкого топлива, кг/ч | 196 |
| 8. Потери напора вторичного воздуха в горелке при номинальной тепловой мощности, Па, не более | 1500 |
| 9. Номинальное давление первичного (распыливающего) воздуха, кПа | 4,5±0,5 |
| 10. Температура воздуха перед горелкой, °С | 10 – 40 |
| 11. Минимальный коэффициент избытка воздуха, не более
-природный газ; -мазут |
1,1 1,2 |
| 12. Увеличение коэффициента избытка воздуха в диапазоне рабочего регулирования тепловой мощности, не более | 0,2 |
| 13. Потери тепла от химической неполноты сгорания в диапазоне рабочего регулирования, %, не более | 0,1 |
| 14. Потери тепла от механической неполноты сгорания, %, не более
-природный газ; -мазут |
0,5 0,3 |
| 15. Длина факела при номинальной тепловой мощности, мм, не более | 2,5 |
| 16. Топливо | природный газ, мазут |
| 17. Габаритные размеры, мм, не более | |
| Длина | 755 |
| Ширина | 720 |
| Высота | 870 |
| 18. Масса, не более, кг | 150 |
– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
