Описание

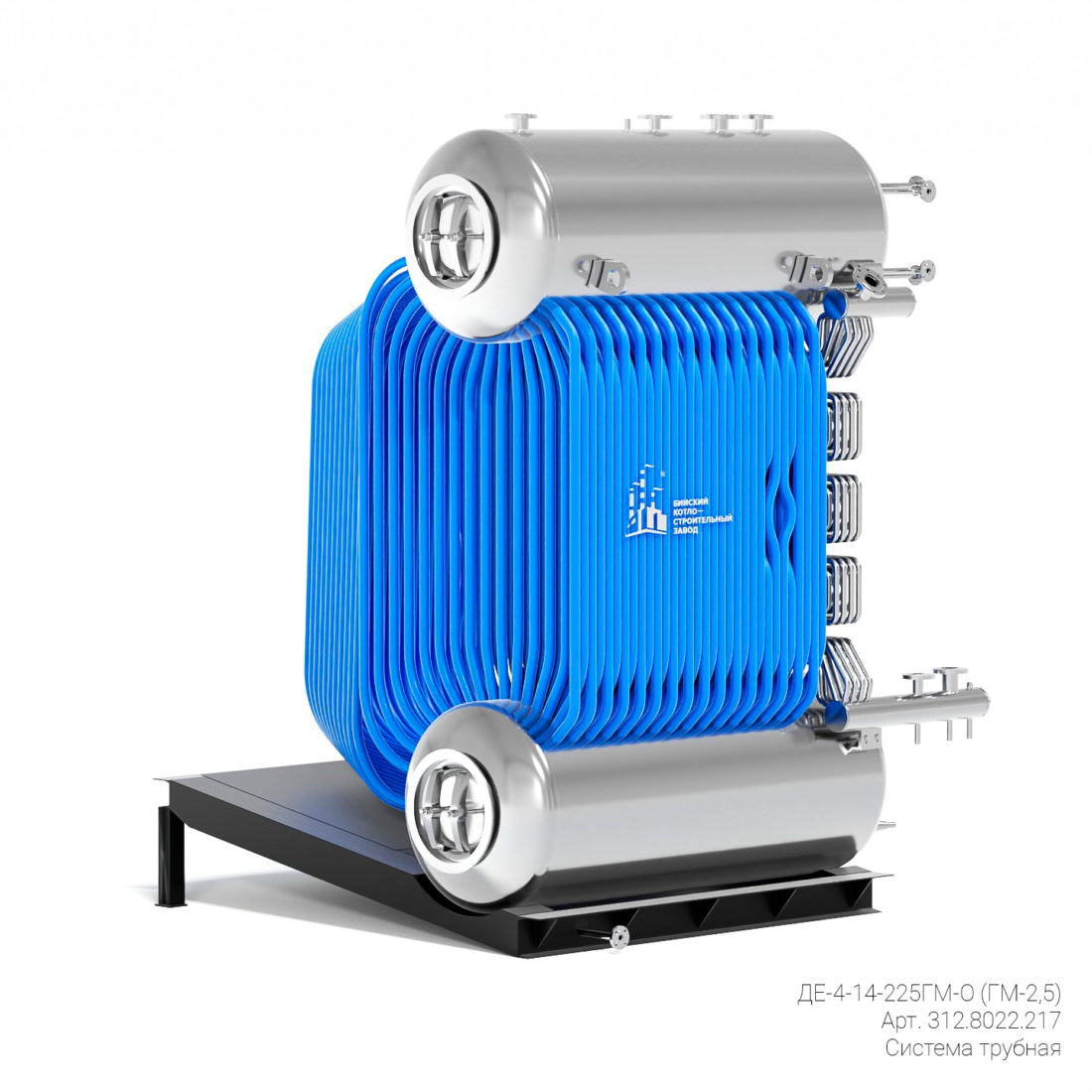

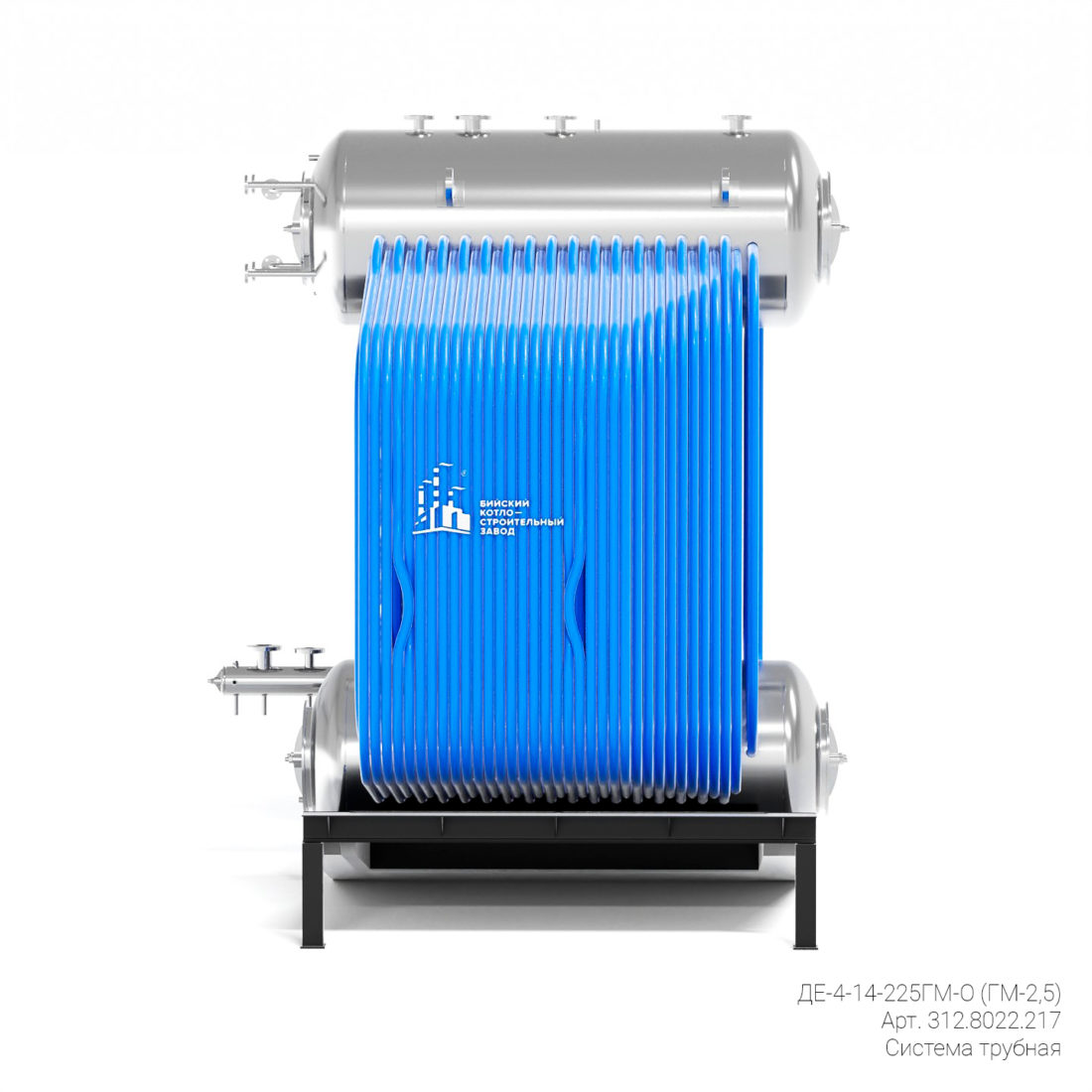

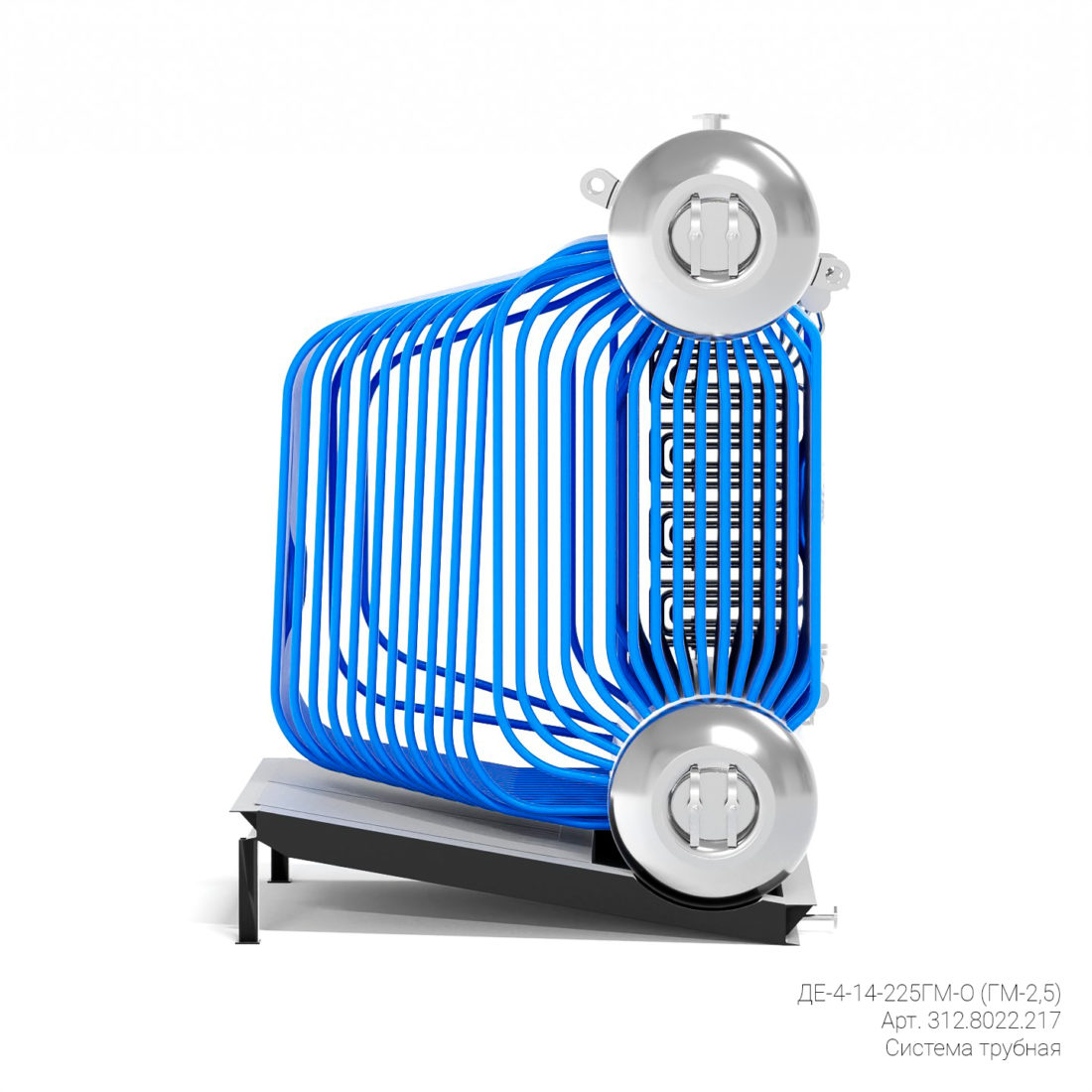

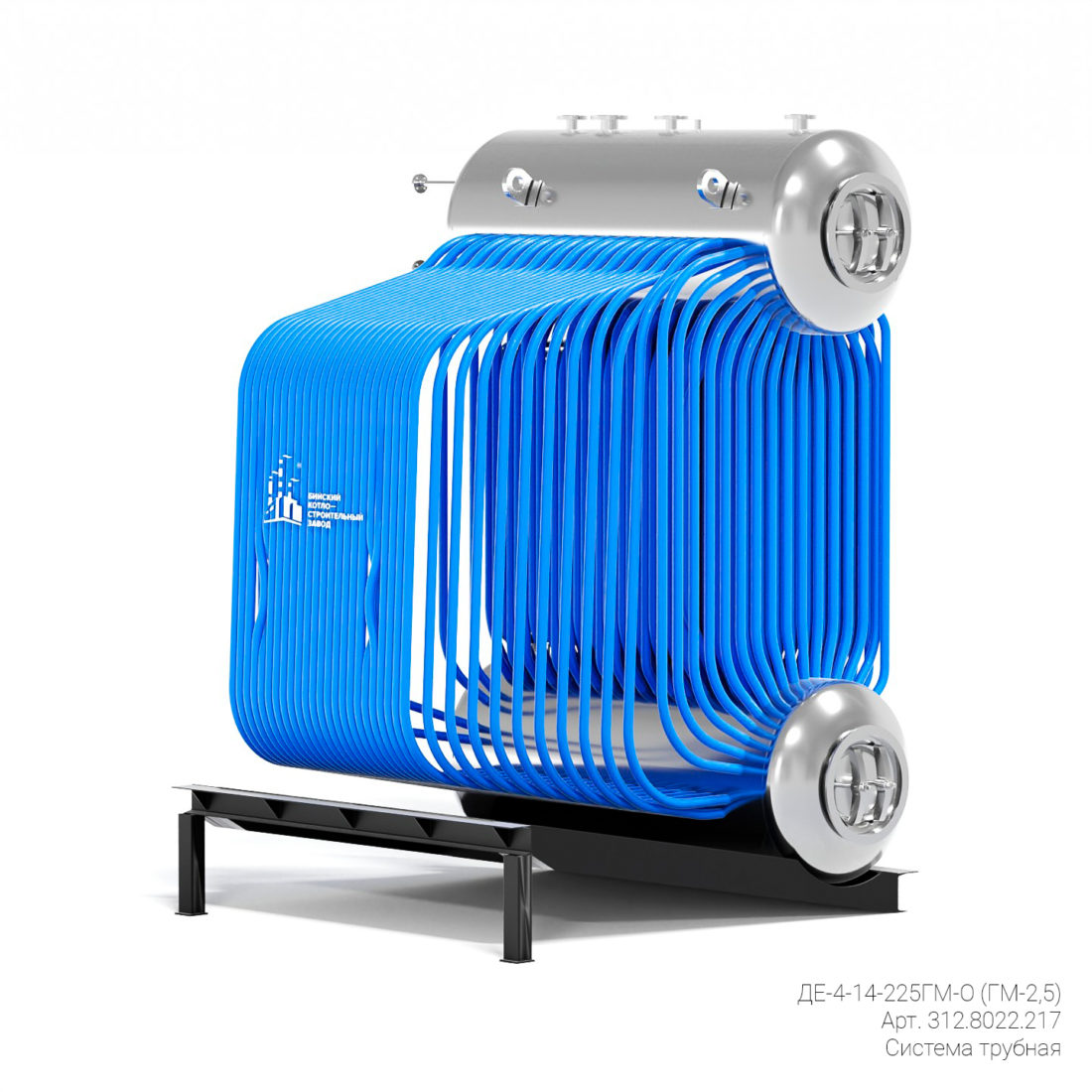

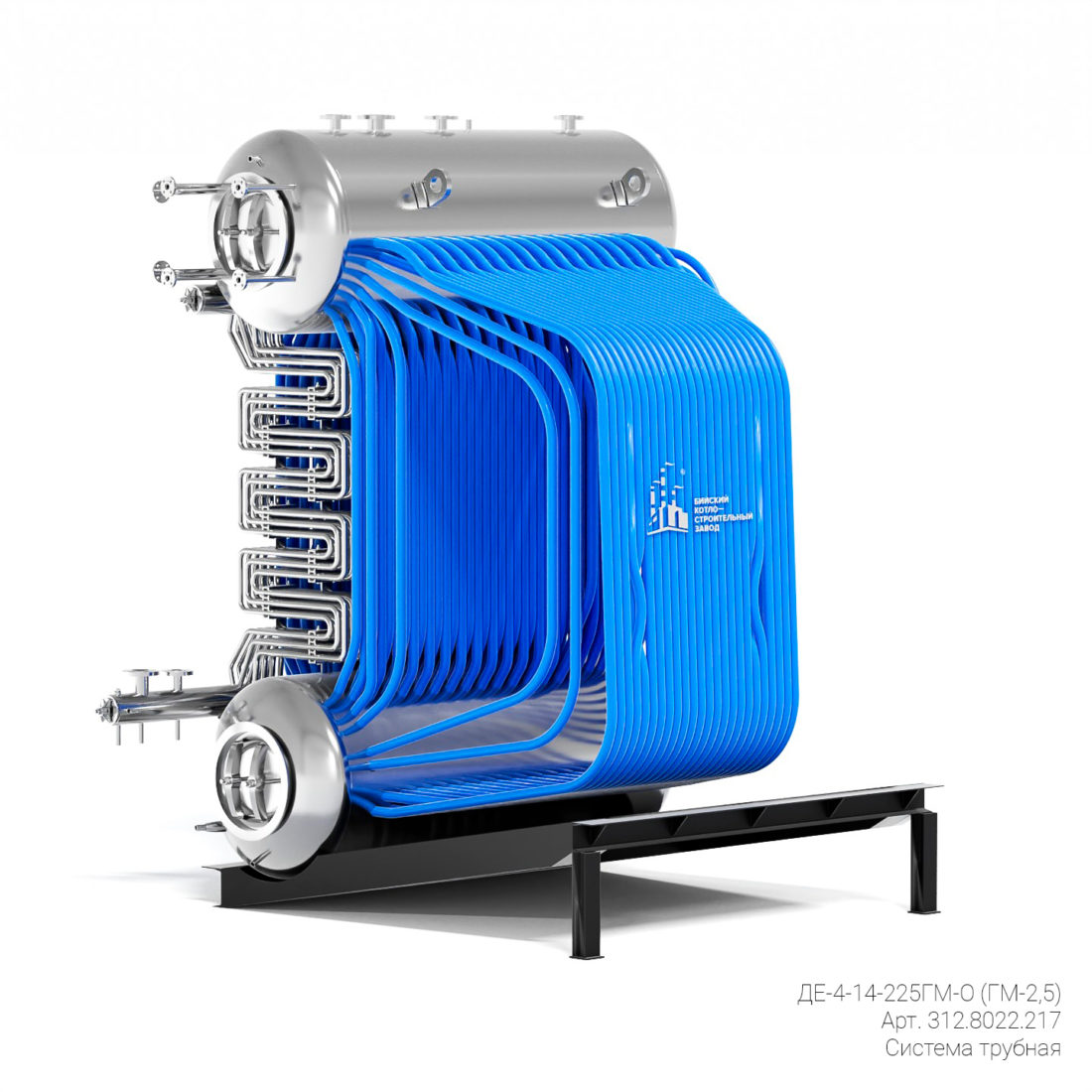

Поверхности нагрева котла ДЕ-4-14-225ГМ-О состоят из экранных и конвективных труб, которые вместе образуют трубную систему.
Трубная система выполняется из бесшовных холоднодеформированных труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733.
Конвективный пучок образован коридорно расположенными вертикальными трубами диаметром 51х2,5 мм, присоединяемыми к верхнему и нижнему барабанами. В конвективном пучке для поддержания необходимого уровня скоростей газов устанавливаются ступенчатые стальные перегородки.
Конвективный пучок отделен от топочной камеры газоплотной перегородкой (левым топочным экраном), в задней части которой имеет окно для входа газов в пучок. Газоплотная перегородка выполняется из труб, установленных с шагом 55 мм. Вертикальная часть перегородки уплотняется вваренными между трубами металлическими проставками.
Основная часть труб конвективного пучка и правого топочного экрана, а также трубы экранирования фронтовой стенки топки присоединяются к барабанам вальцовкой. Для увеличения прочности вальцовочных соединений в стенках отверстий, просверленных под вальцуемые трубы, накатано по одному кольцевому углублению. При вальцовке металл трубы заполняет углубление, создавая лабиринтное уплотнение.
Трубы газоплотной перегородки, а также часть труб правого топочного экрана и наружнего ряда конвективного пучка, которые устанавливаются в отверстиях, расположенных в сварных швах или околошовной зоне, привариваются к барабанам сваркой.
Трубы правого бокового экрана ввальцованы одним концом в верхний барабан, а другим – в нижний, образуя таким образом потолочный и подовый экраны
