Описание

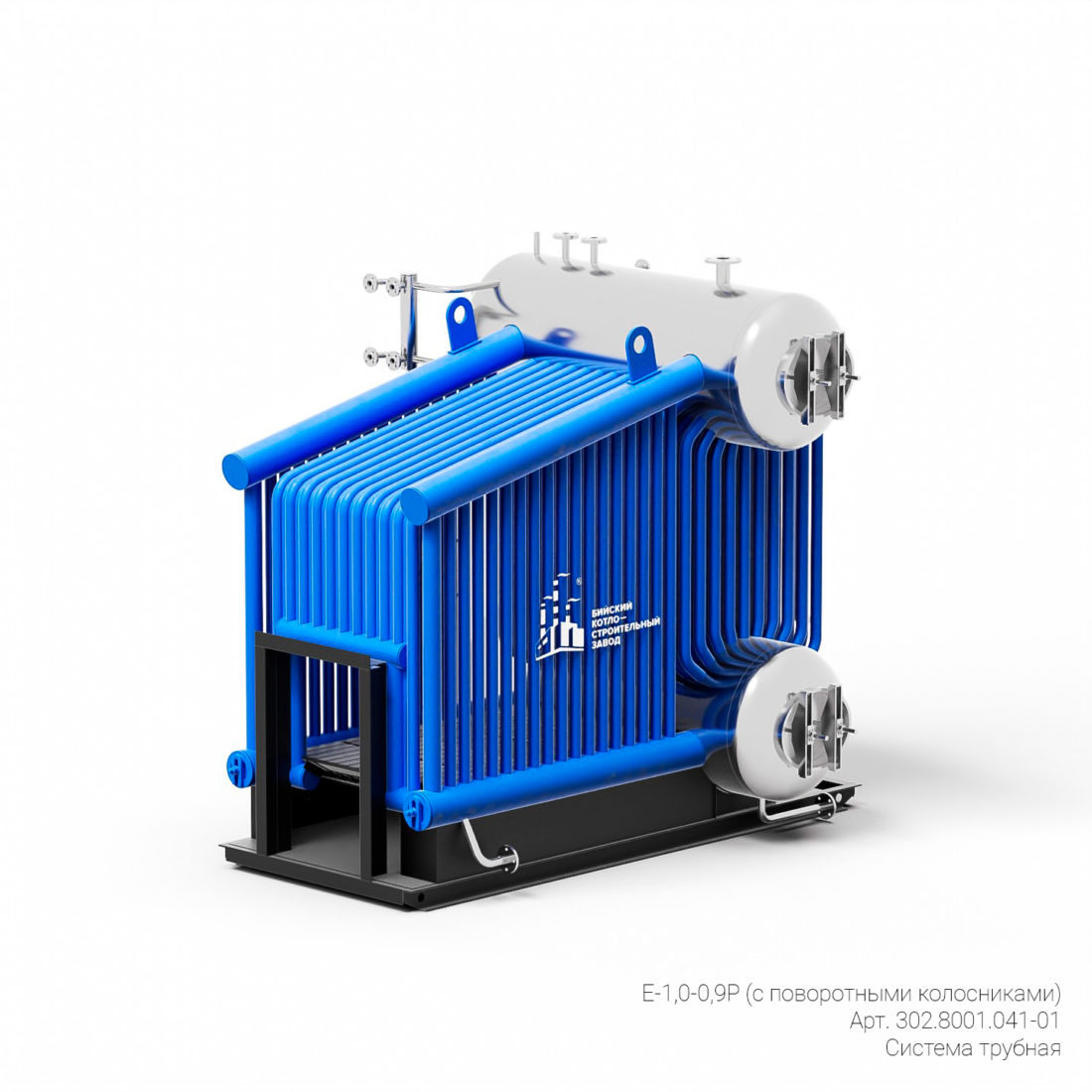

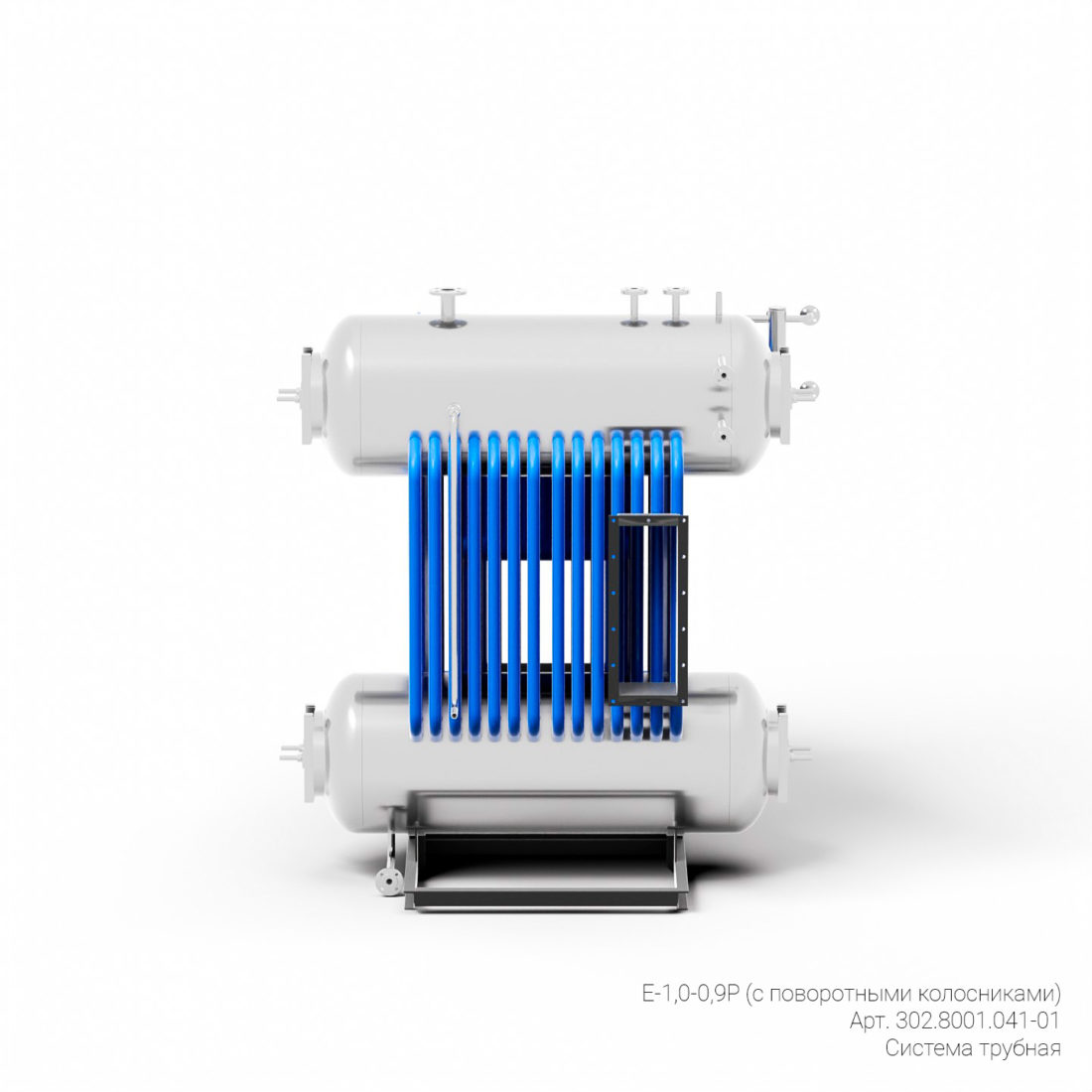

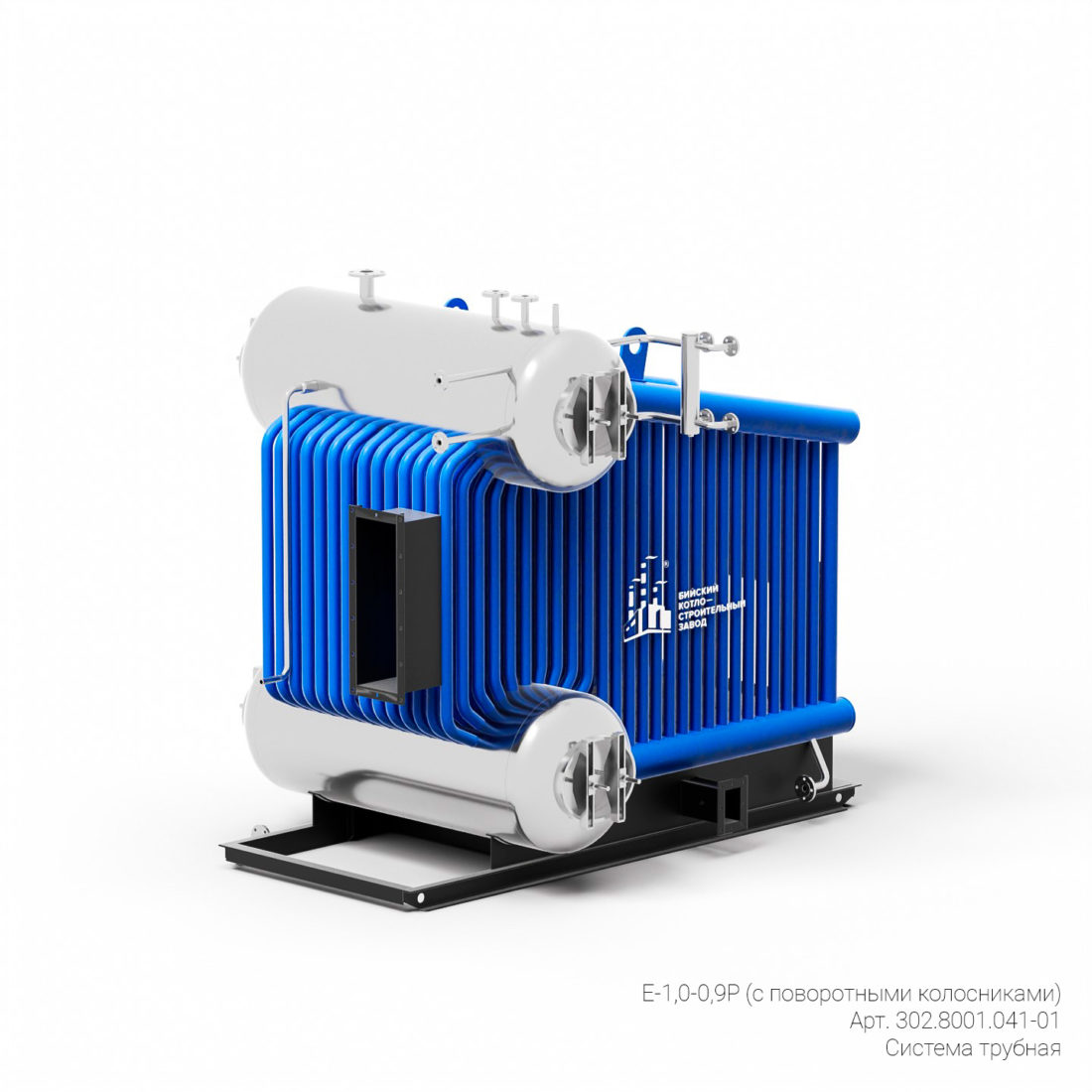

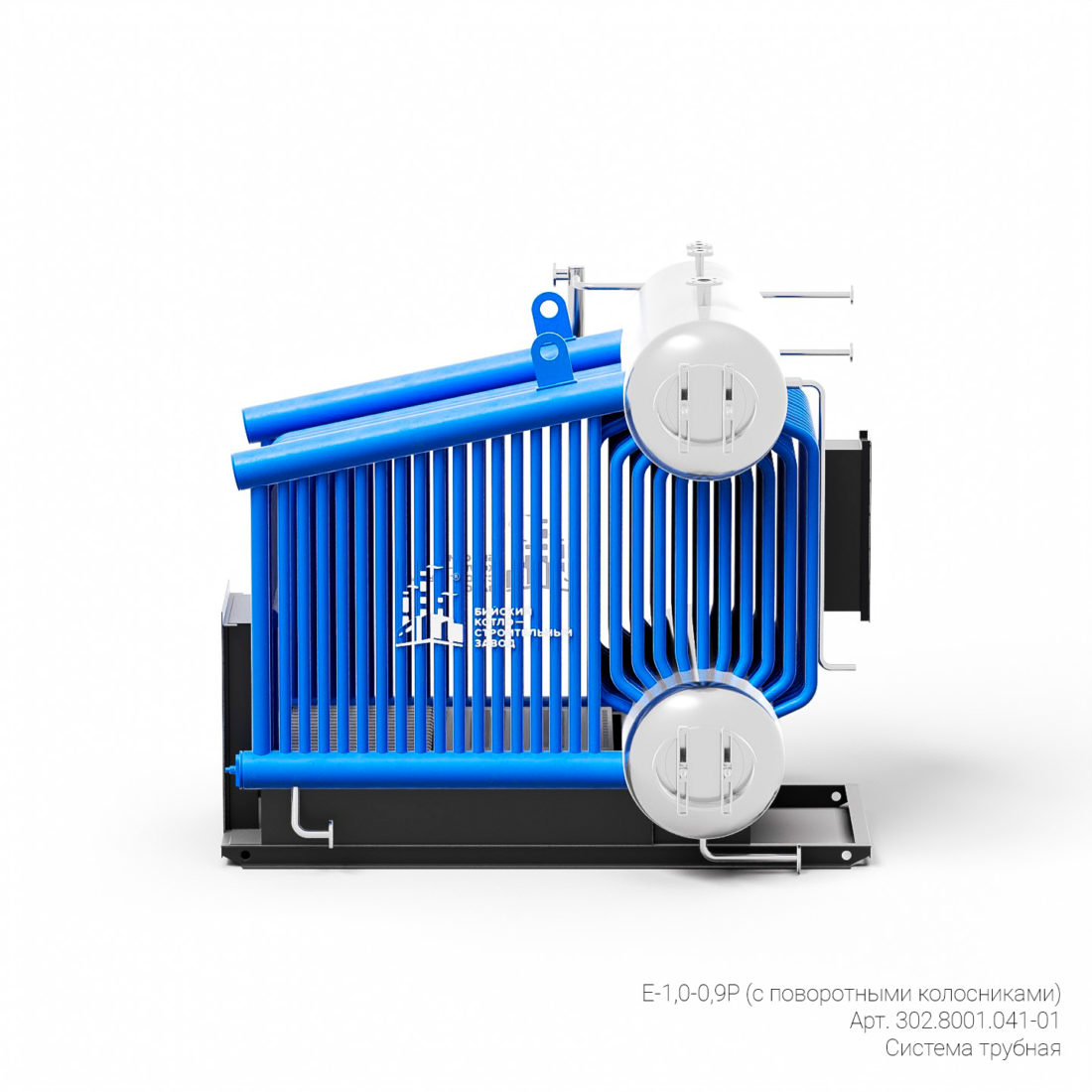

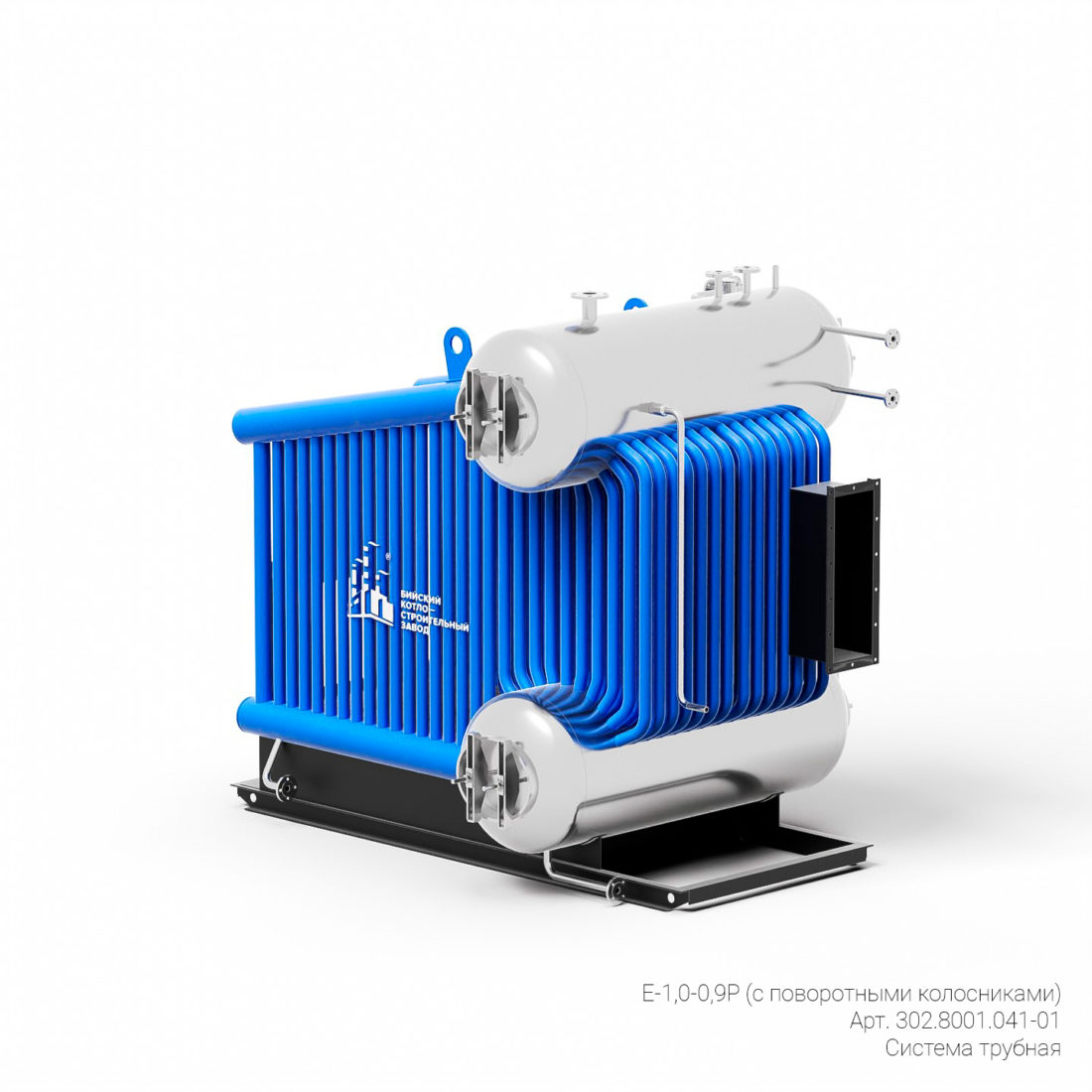

Трубная система котла Е-1,0-0,9Р (с поворотными колосниками) состоит из следующих узлов:
– Верхнего и нижнего барабанов, размещенных на одной вертикальной оси и соединенных между собой пучком труб диаметром 51х2,5 мм., образующих конвективную поверхность нагрева.
– Двух боковых топочных экранов, включенных в циркуляционный контур посредством двух верхних и нижних коллекторов диаметром 159х4,5 мм, вваренных в барабаны;
– Одного потолочно-фронтового экрана, соединяющегося трубами с верхним барабаном.
Трубы конвективного пучка разделены перегородками: первая перегородка образована первым рядом труб конвективного пучка и приваренными между ними плавниками; остальные перегородки выполнены из жаростойкой стали. Перегородки меняют направление потока газов и улучшают условия теплообмена. Боковые стороны конвективного пучка закрыты съемными металлическими листами с приклеенными к ним с внутренней стороны листами асбеста, при демонтаже которых обеспечивается доступ в газоходы для осмотра и чистки труб.
Верхние и нижние коллекторы боковых экранов расположены в одной вертикальной плоскости.
На нижнем барабане и нижних коллекторах боковых экранов имеются дренажные штуцеры.
В верхней части потолочно-фронтового экрана расположен взрывной клапан, предназначенный для защиты от разрушения элементов котла при взрыве газов внутри топки. В задней части котла расположено окно для отвода газов (газоход).
