Description

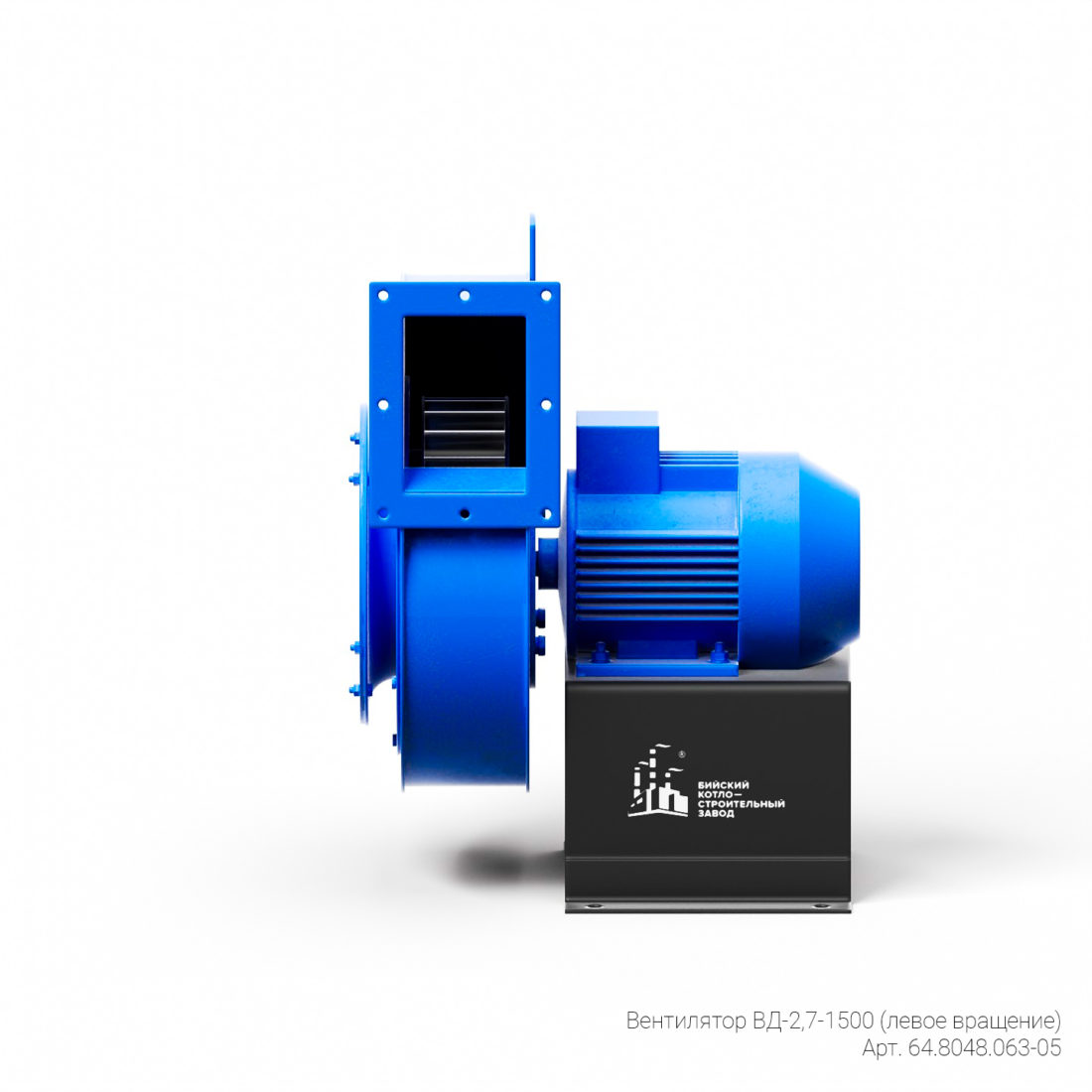

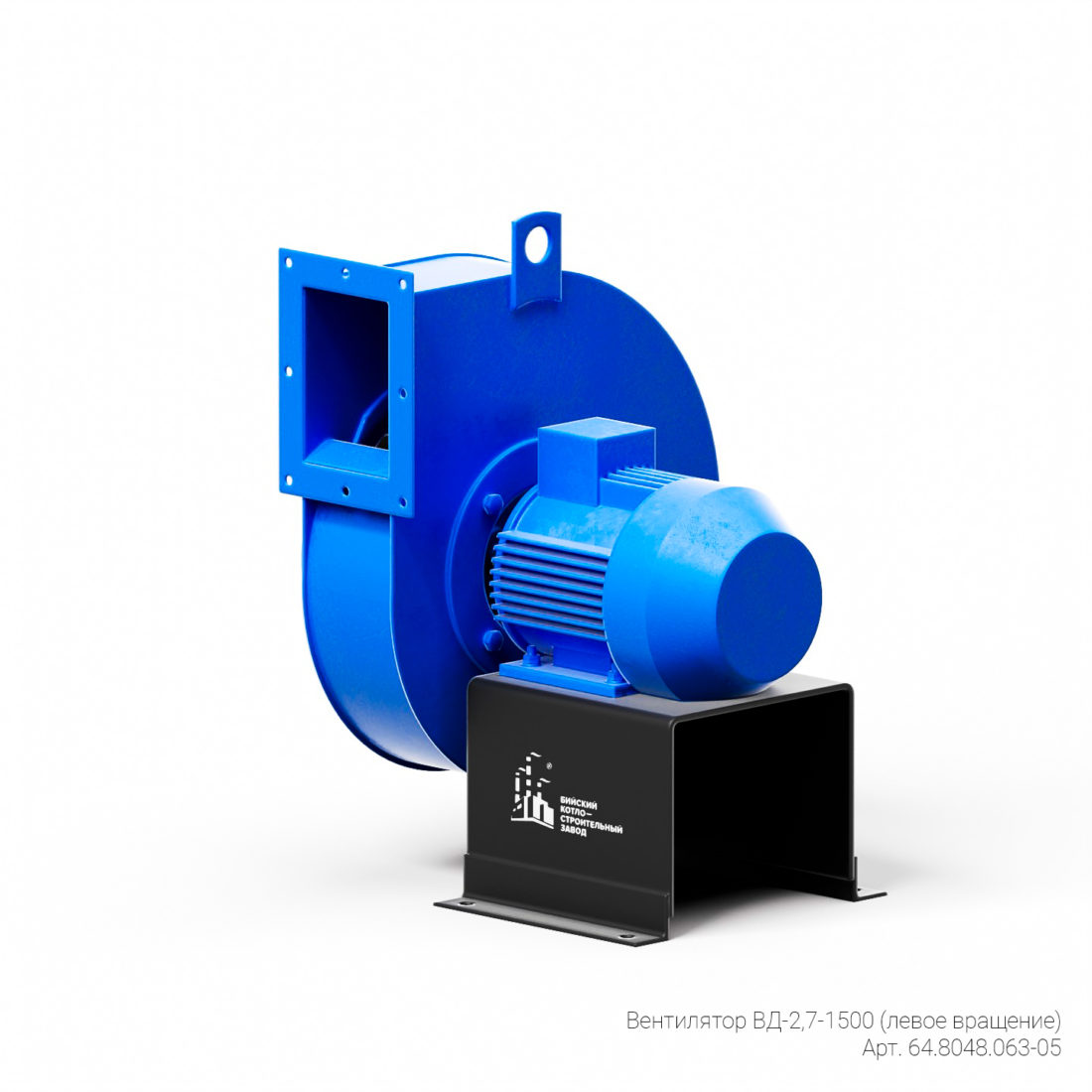

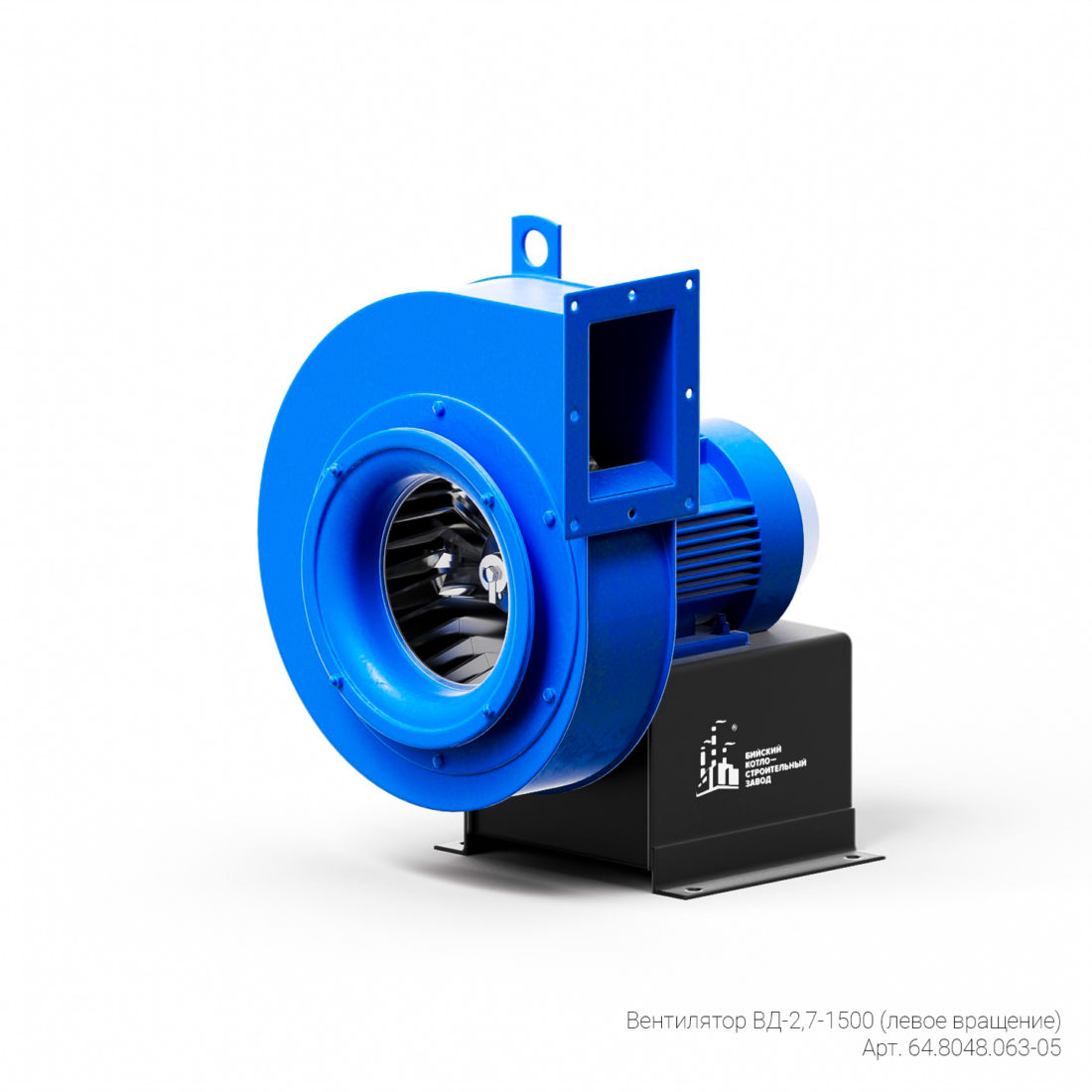

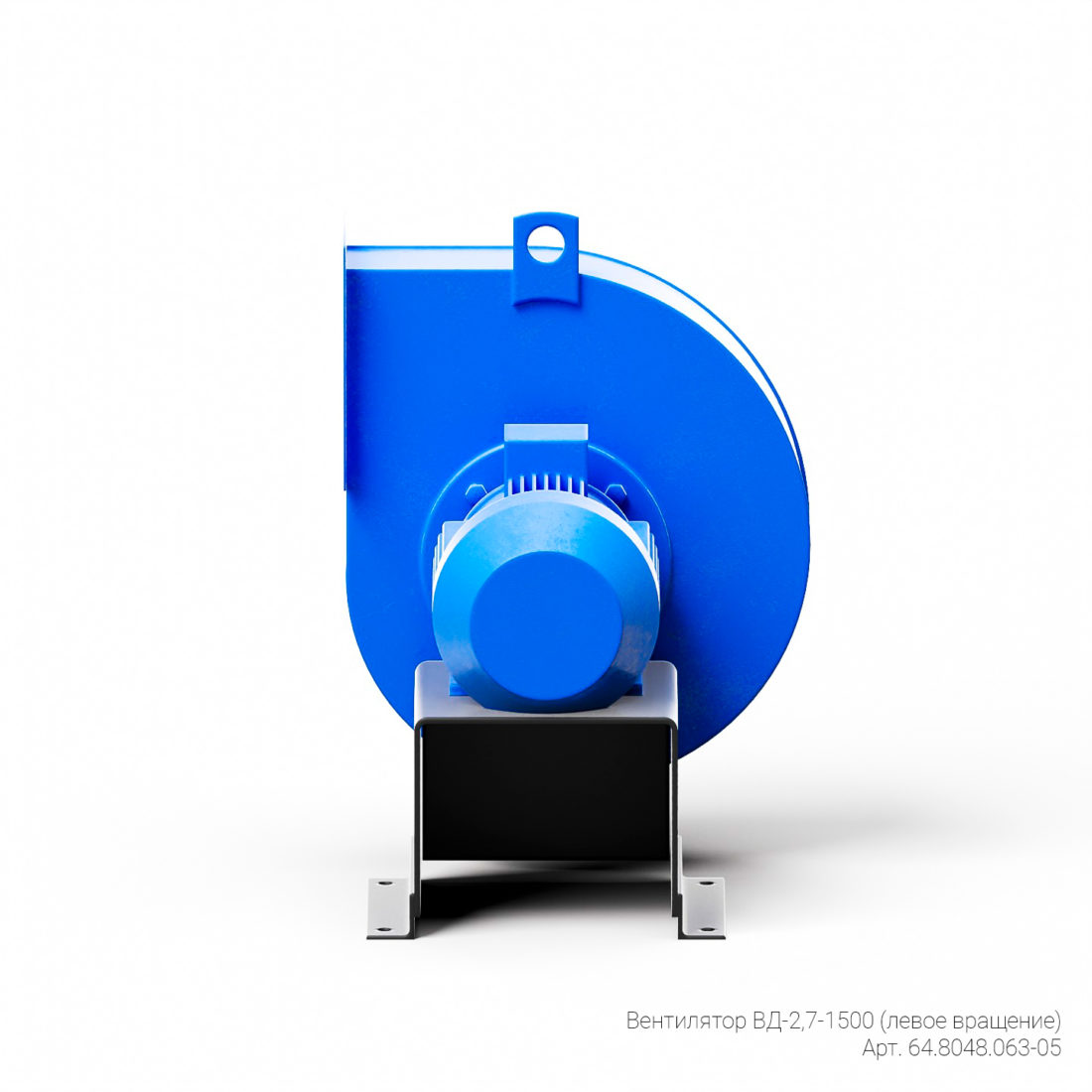

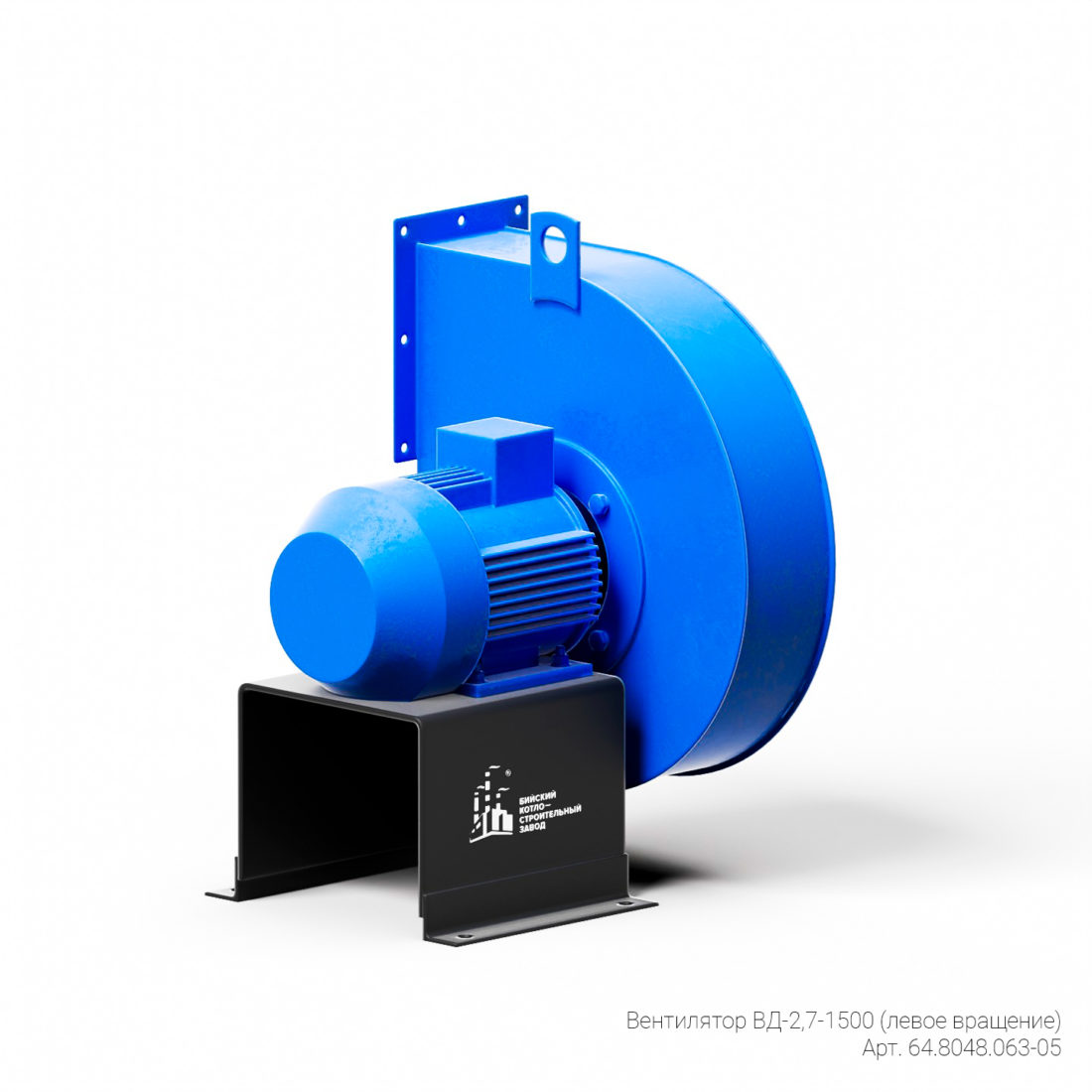

Центробежный дутьевой вентилятор одностороннего всасывания ВД-2,7-1500 предназначен для подачи воздуха в топки паровых и водогрейных котлов малой мощности. Вентилятор изготавливается правого и левого вращения с консольным расположением рабочего колеса. Левым считается вращение рабочего колеса против часовой стрелки, если смотреть со стороны электродвигателя.

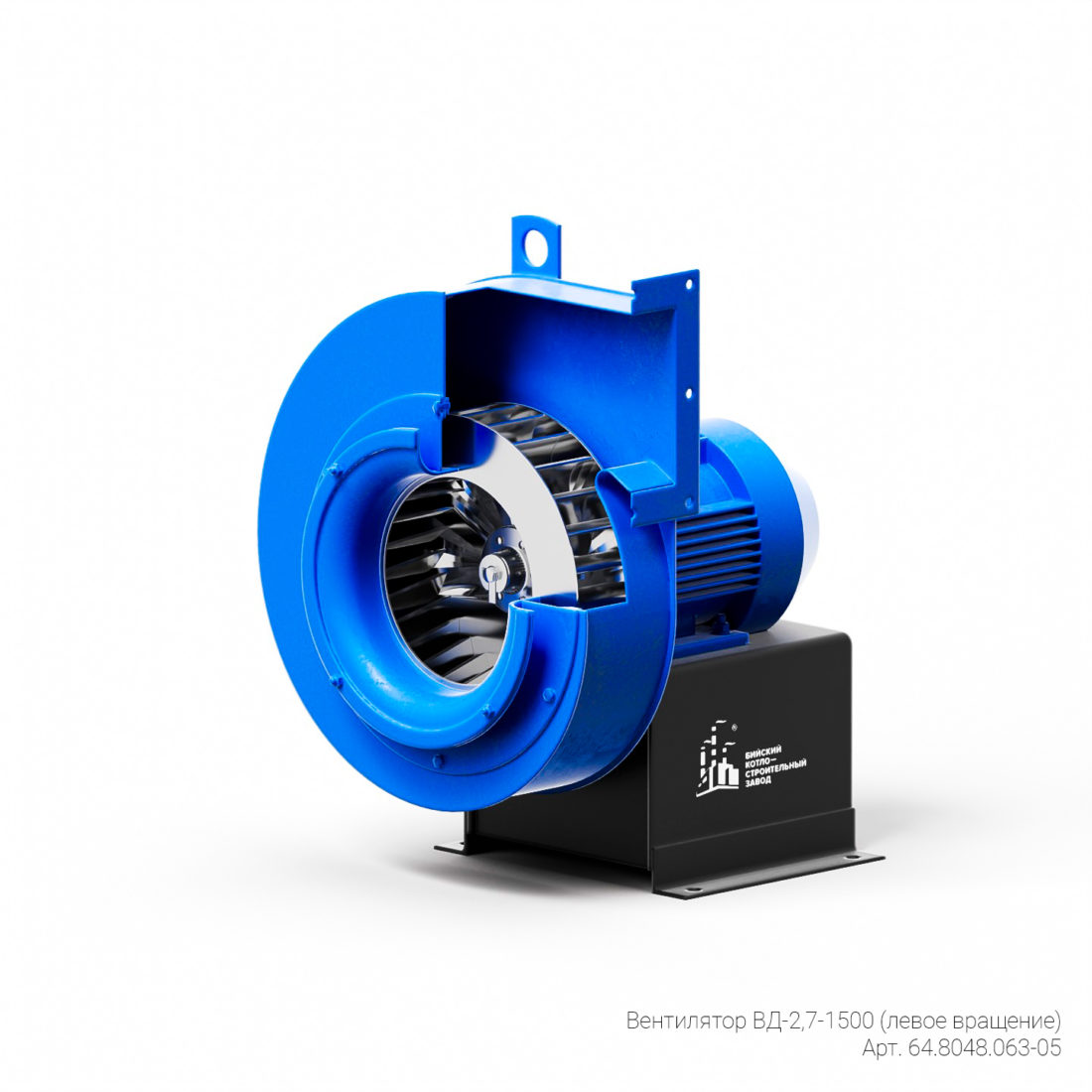

Основными узлами вентилятора ВД-2,7-1500 являются рабочее колесо, улитка, входной патрубок, направляющий аппарат, постамент. Рабочее колесо вентилятора состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из загнутых назад или вперед лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Вентилятор изготавливается с непосредственной посадкой рабочего колеса на вал электродвигателя. Улитка вентилятора сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос. Установка вентиляторов производится на фундамент.
Производительность, полное давление, потребляемая мощность и КПД вентилятора определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления вентилятора осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо исполнительным механизмом.
| Наименование параметра | Нормируемое значение |
| 1. Установленная мощность, кВт | 1,1 |
| 2. Потребляемая мощность, кВт | 0,09 |
| 3. Производительность на всасывании, м3/ч | 550 |
| 4. Полное давление, даПа | 37,5 |
| 5. Температура перемещаемой среды на всасывании, °С | 20 |
| 6. К.П.Д., % | 65 |
| 7. Предельная запыленность перемещаемой среды, г/м3 | 0,1 |
| 8. Предельная температура перемещаемой среды на всасывании, °С | 70 |
| 9. Габаритные размеры (поставочные с э/дв.), мм | |
| Длина | 420 |
| Ширина | 393 |
| Высота | 569 |
| 10. Масса с э/дв. (без э/дв.), кг | 30,0 (23,0) |
| 11. Угол разворота корпуса при поставке (монтаже) | 90° (0°-270° через 90°) |
– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
