Description

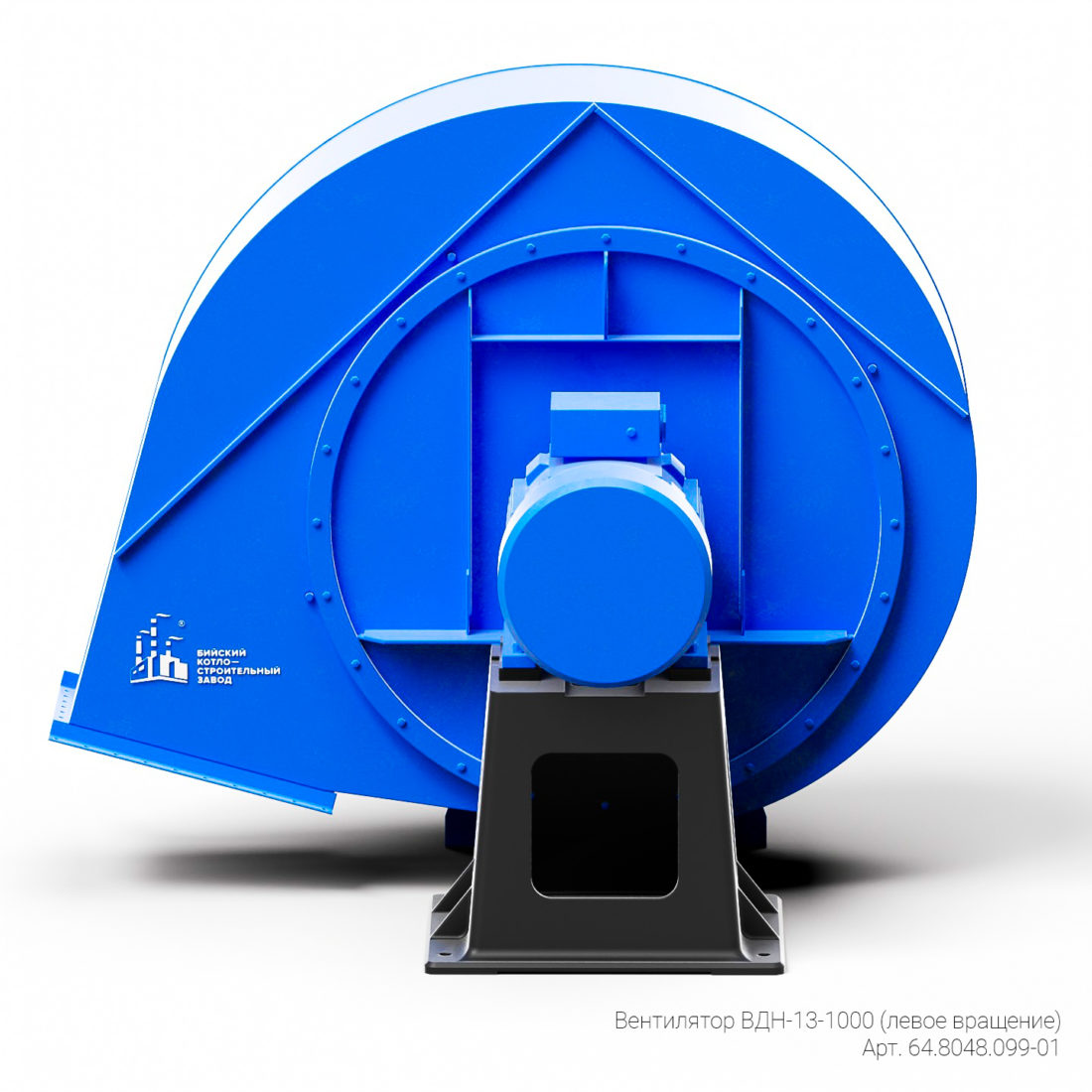

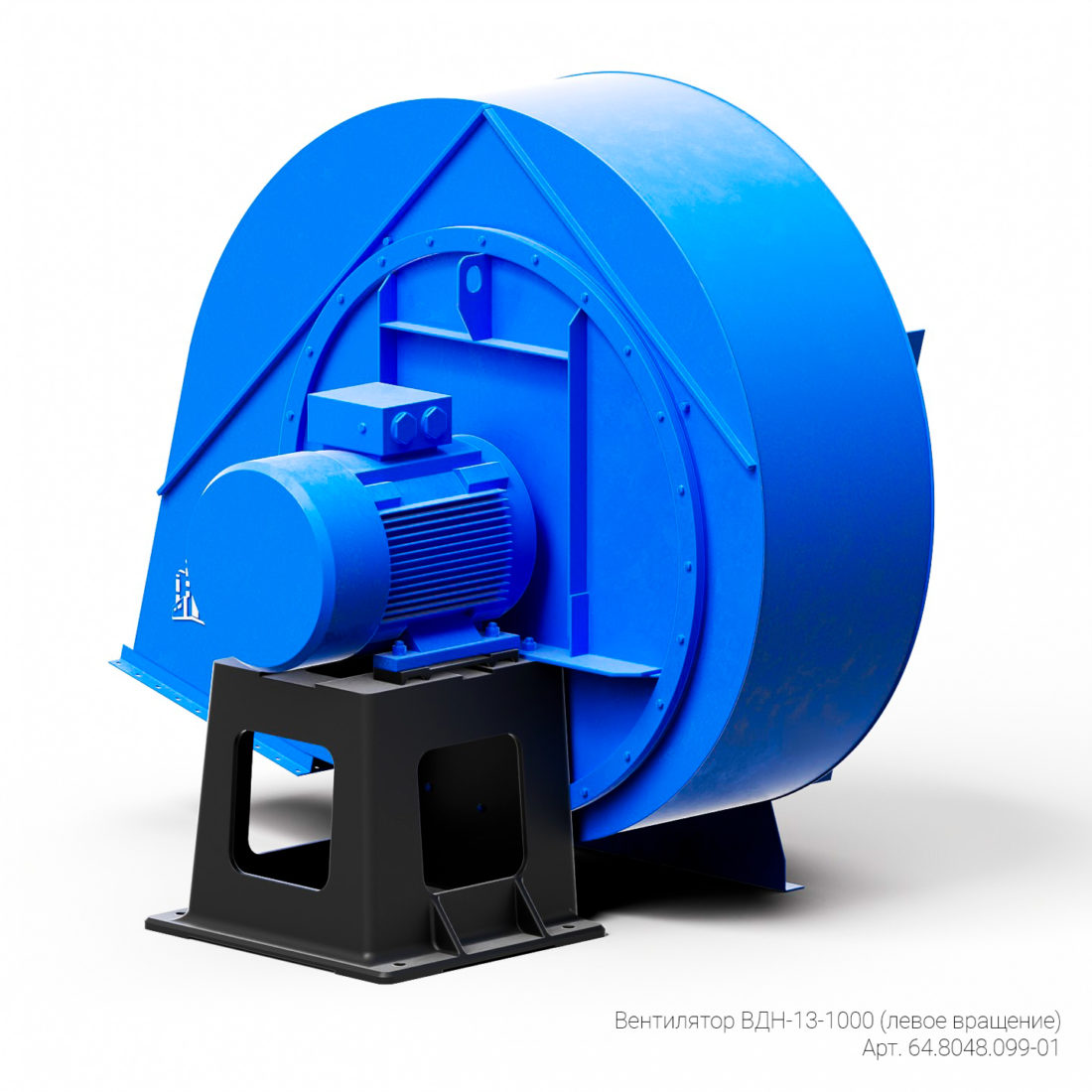

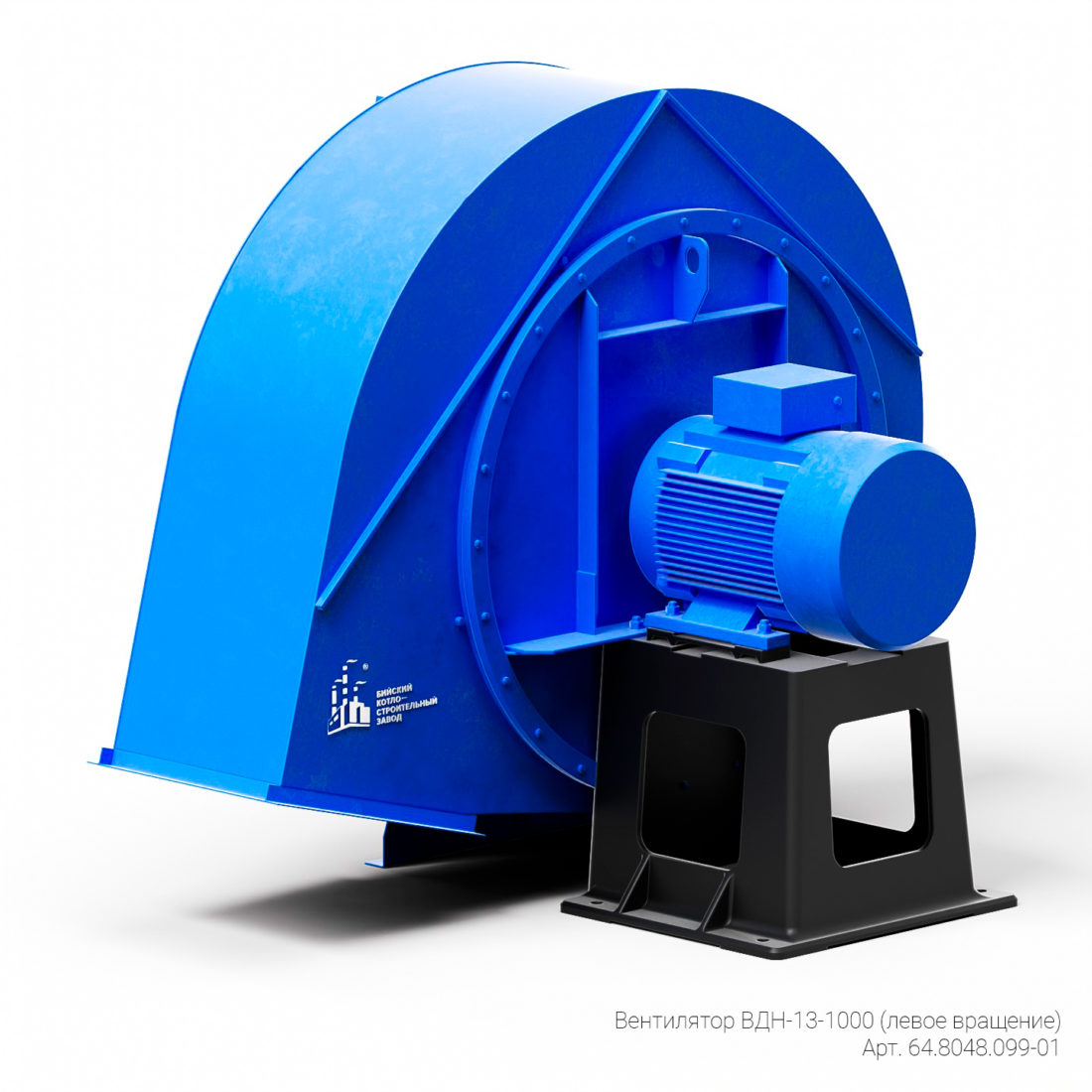

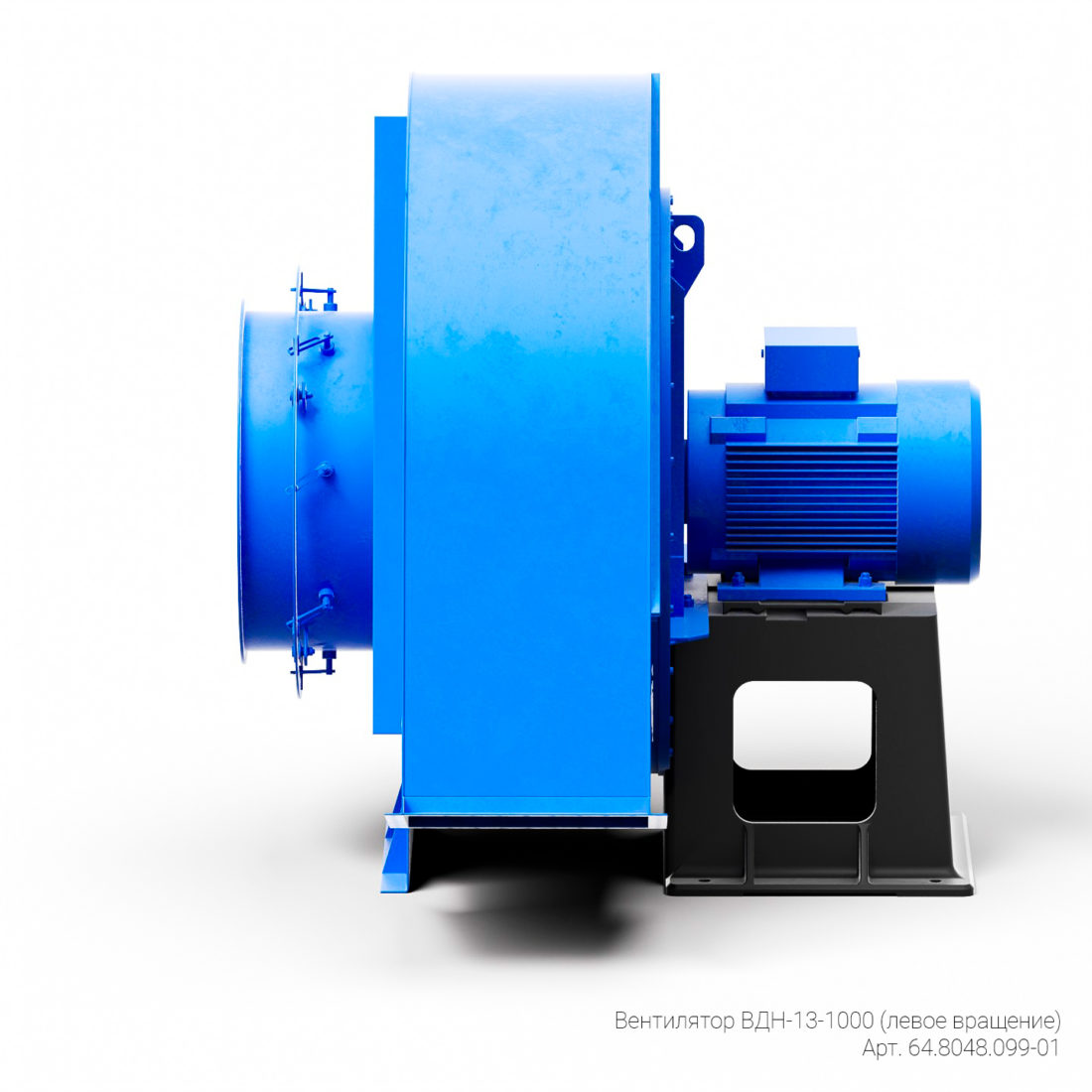

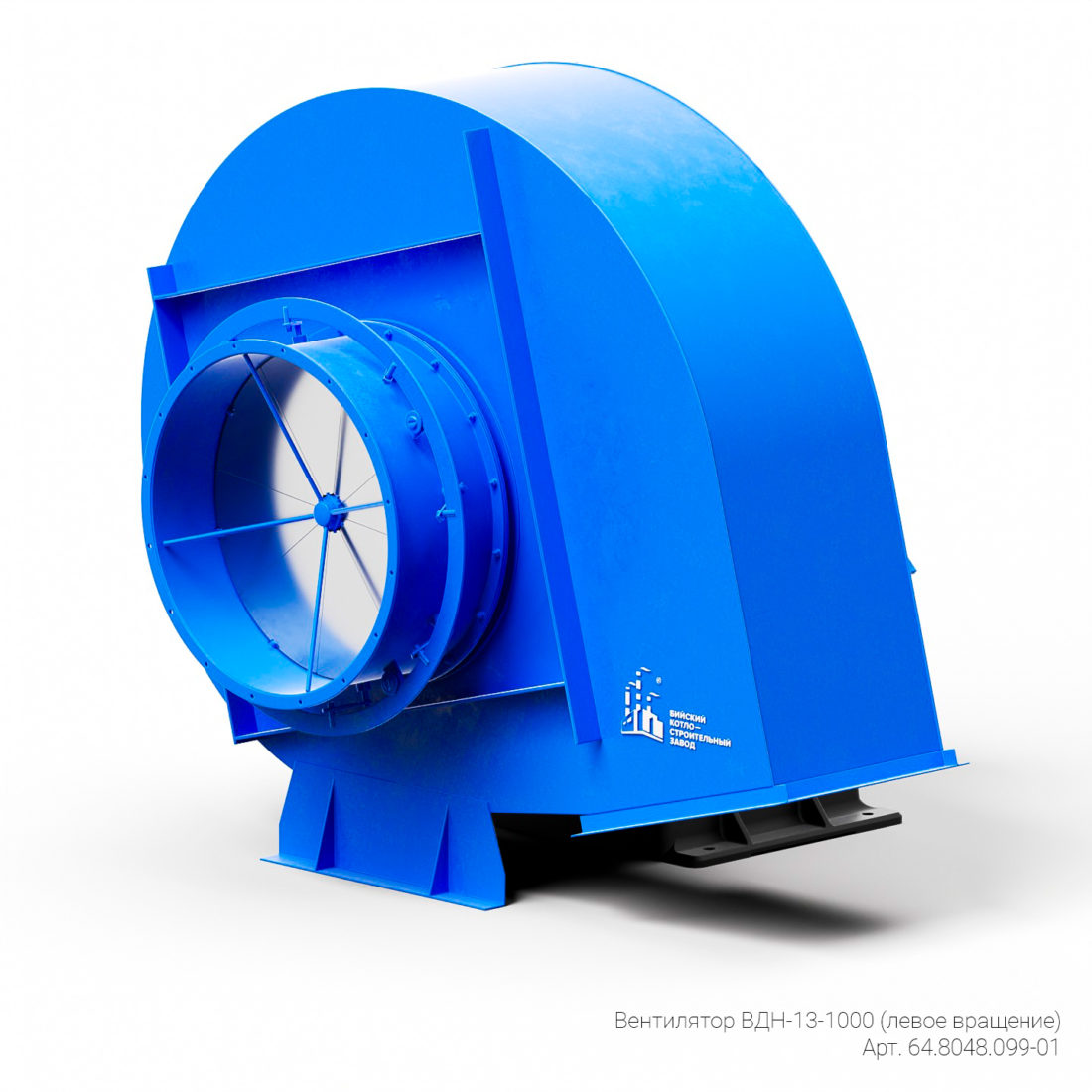

Центробежный дутьевой вентилятор одностороннего всасывания ВДН-13-1000 предназначен для подачи воздуха в топки паровых и водогрейных котлов. Вентилятор изготавливается правого и левого вращения с консольным расположением рабочего колеса. Левым считается вращение рабочего колеса против часовой стрелки, если смотреть со стороны электродвигателя.
Основными узлами вентилятора ВДН-13-1000 являются рабочее колесо, улитка, входной патрубок, направляющий аппарат, постамент. Рабочее колесо вентилятора состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Вентилятор изготавливается с непосредственной посадкой рабочего колеса на вал электродвигателя. Улитка вентилятора сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос. Установка вентиляторов производится на фундамент. Привод вентилятора осуществляется от асинхронного электродвигателя.
Производительность, полное давление, потребляемая мощность и КПД вентилятора определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления вентилятора осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
| Наименование параметра | Нормируемое значение |
| 1. Установленная мощность, кВт | 45,0 |
| 2. Потребляемая мощность, кВт | 27,0 |
| 3. Производительность на всасывании, м3/ч | 29000 |
| 4. Полное давление, даПа | 275,0 |
| 5. Температура перемещаемой среды на всасывании, °С | 30 |
| 6. К.П.Д., % | 80 |
| 7. Предельная запыленность перемещаемой среды, г/м3 | 0,1 |
| 8. Предельная температура перемещаемой среды на всасывании, °С | 200 |
| 9. Габаритные размеры (поставочные с э/дв.), мм | |
| Длина | 1815 |
| Ширина | 2270 |
| Высота | 1990 |
| 10. Масса с э/дв. (без э/дв.), кг | 1475,0 (1045,0) |
| 11. Угол разворота корпуса при поставке (монтаже) | 255° (0°-270° через 15°) |
– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
