Description

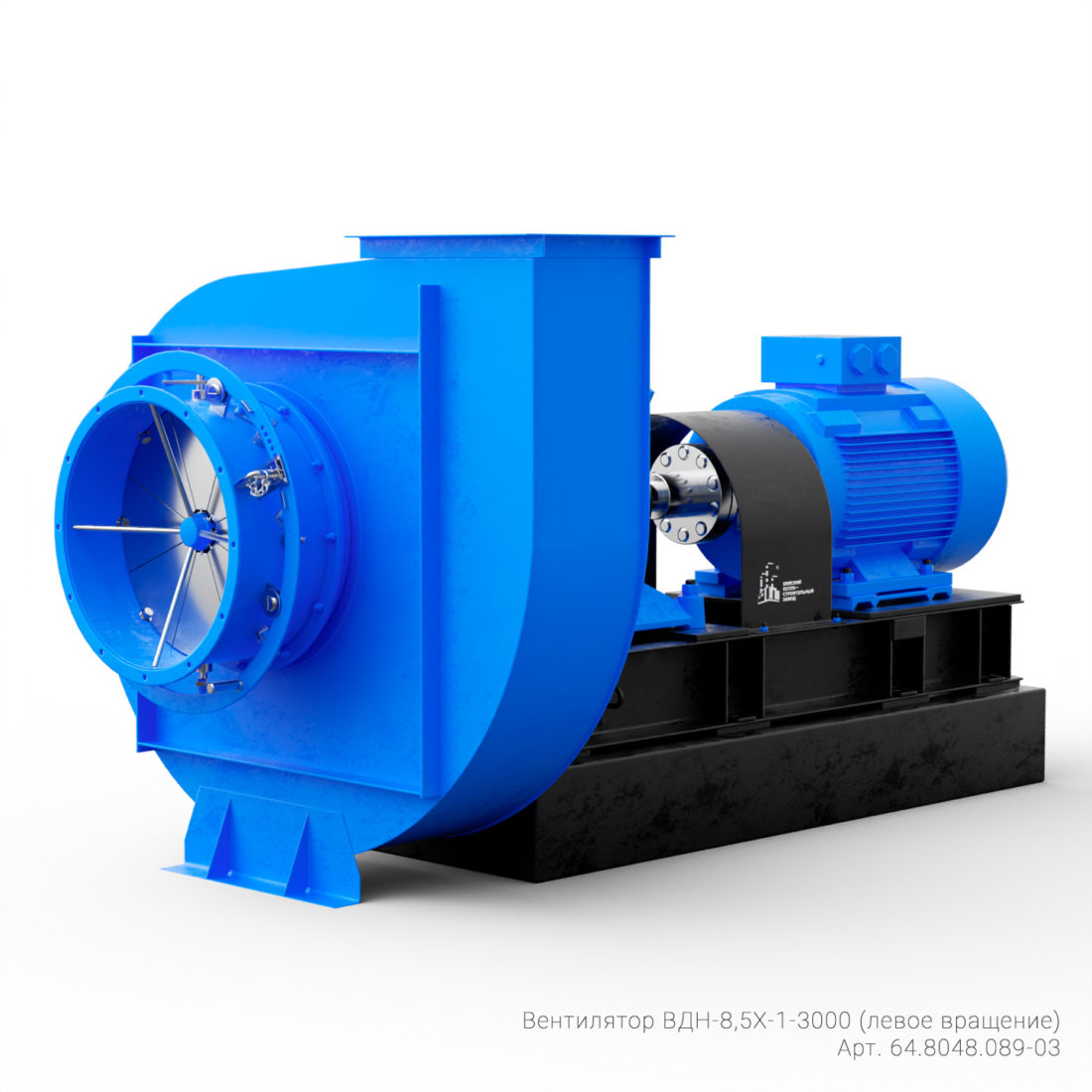

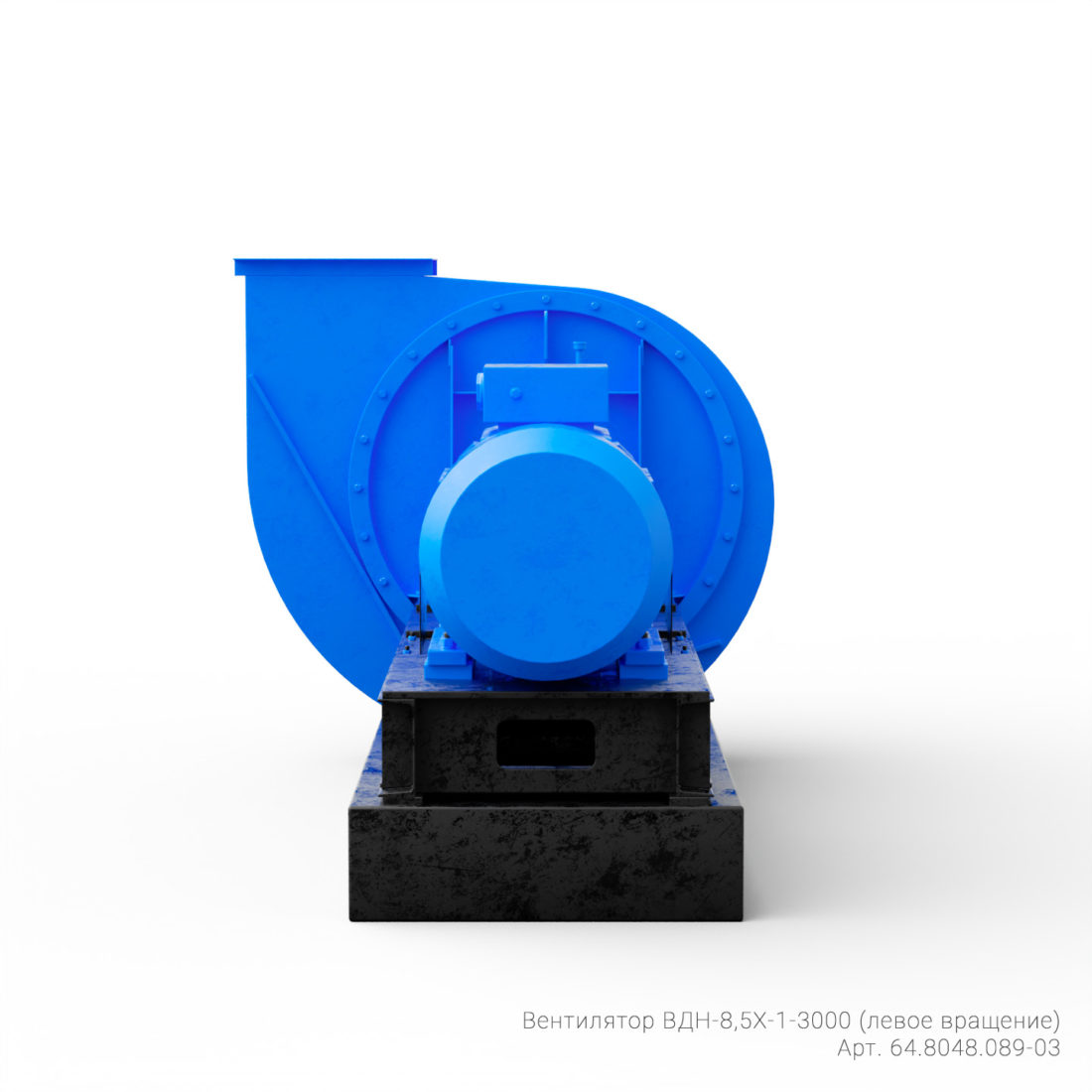

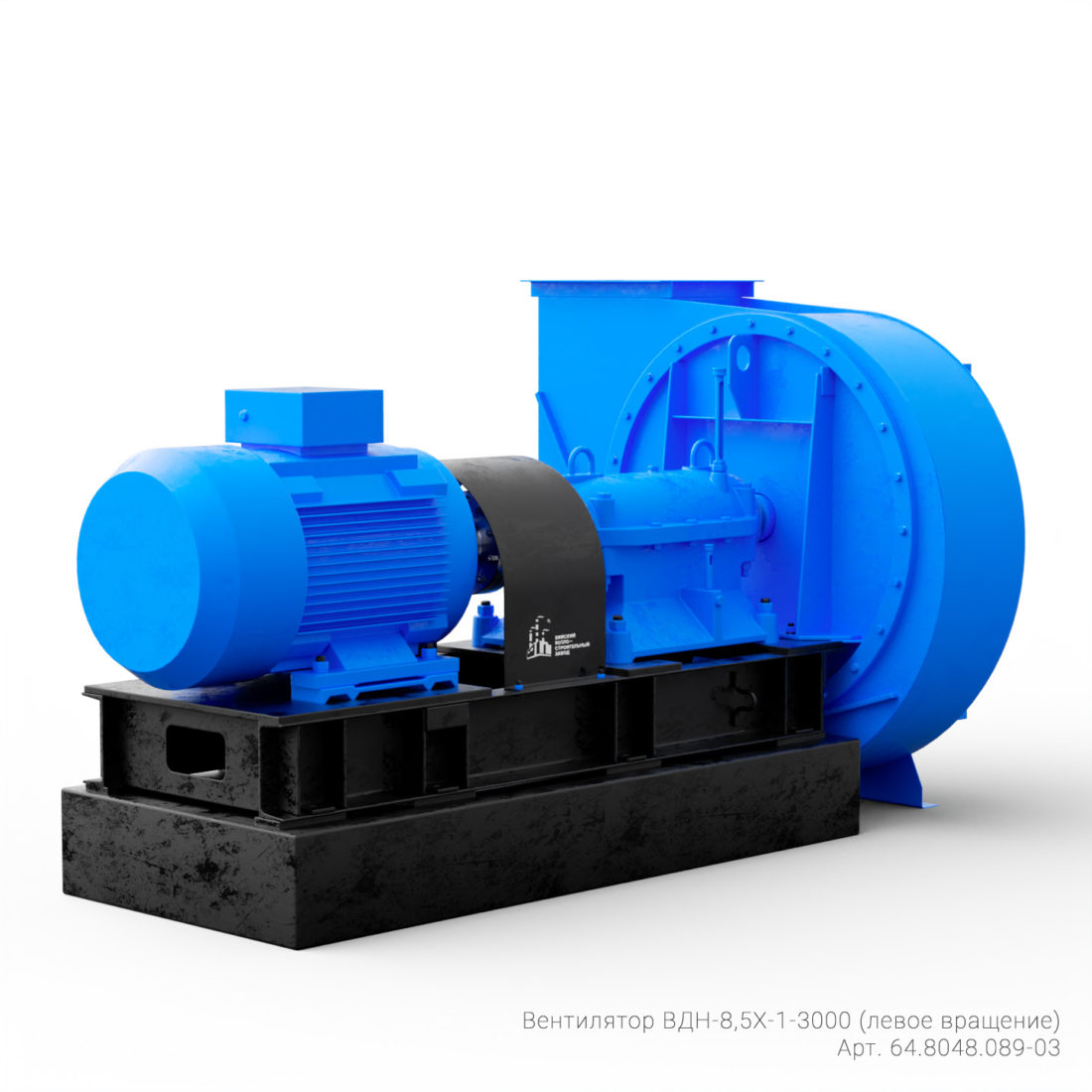

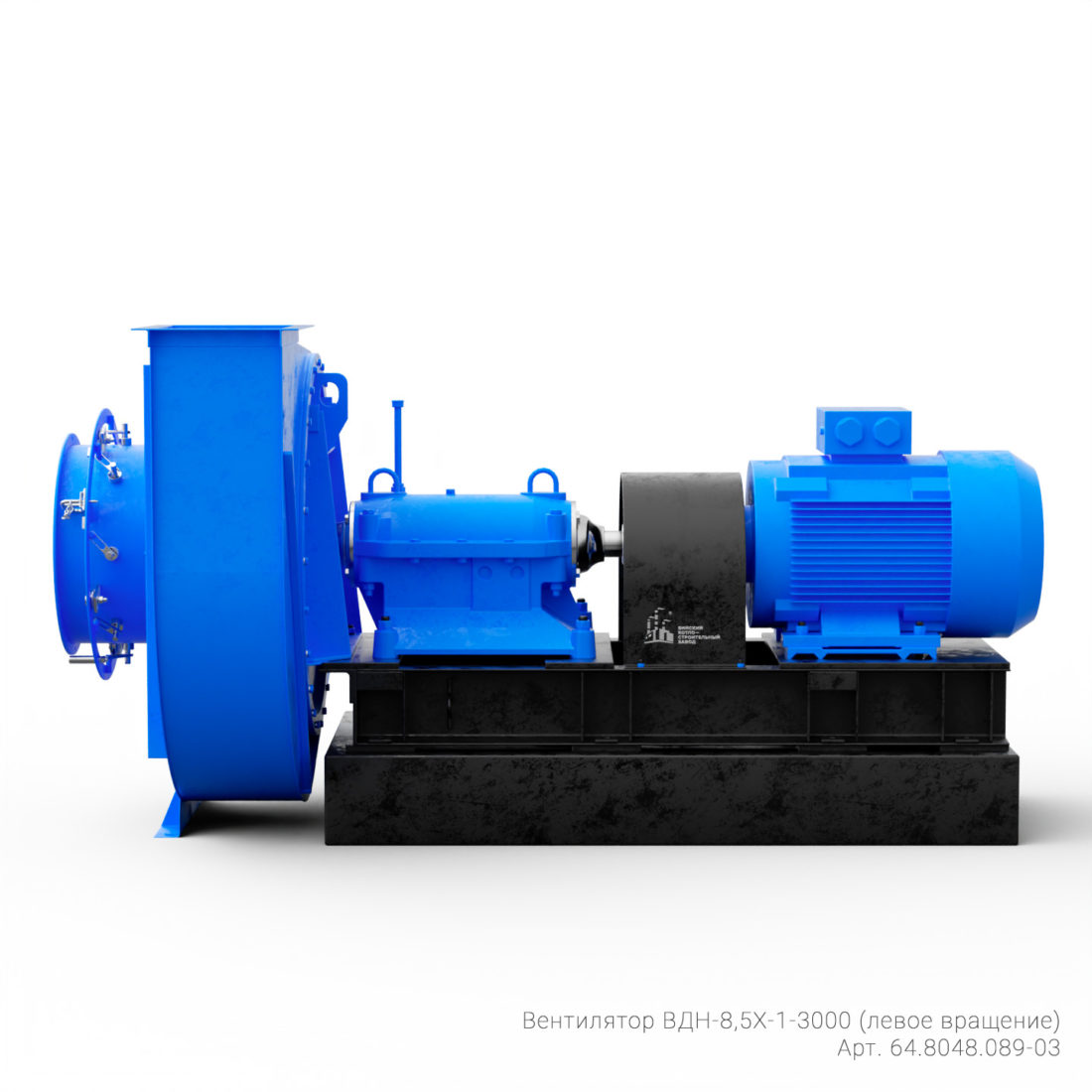

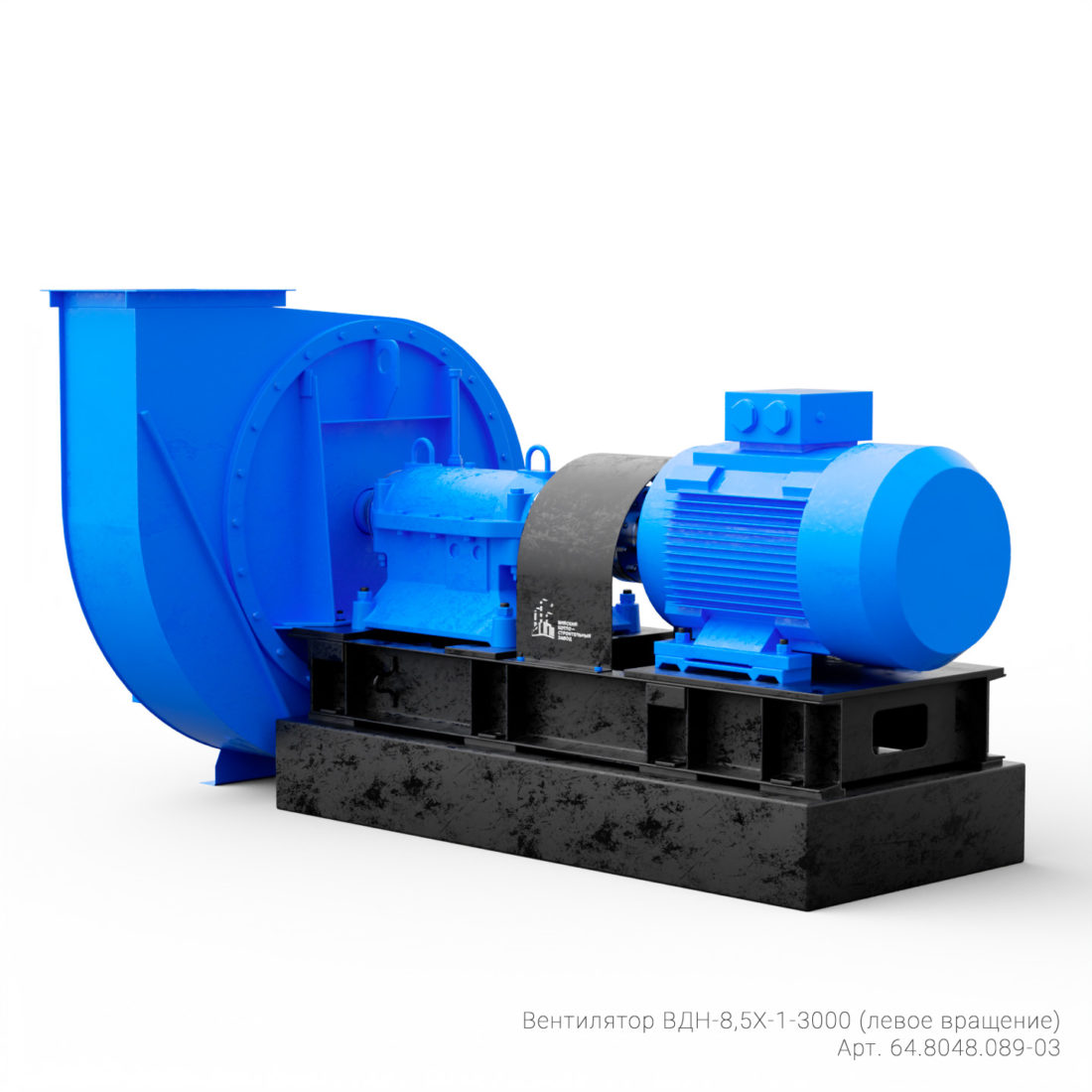

Центробежный дутьевой вентилятор одностороннего всасывания ВДН-8,5Х-1-3000 предназначен для подачи воздуха в топки паровых и водогрейных котлоагрегатов. Вентилятор изготавливается правого и левого вращения с консольным расположением рабочего колеса. Левым считается вращение рабочего колеса против часовой стрелки, если смотреть со стороны электродвигателя.
Основными узлами вентилятора ВДН-8,5Х-1-3000 являются рабочее колесо, улитка, ходовая часть, входной патрубок, направляющий аппарат, постамент. Рабочее колесо вентилятора состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых вперед или назад загнутых лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Ходовая часть дымососов состоит из вала, соединительной упругой втулочно-пальцевой муфты и подшипников, расположенных в литом корпусе, имеющем горизонтальный разъем. Улитка вентилятора сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос. Установка вентиляторов производится на фундамент. Привод вентилятора осуществляется от асинхронного электродвигателя.
Производительность, полное давление, потребляемая мощность и КПД вентилятора определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления вентилятора осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
| Наименование параметра | Нормируемое значение |
| 1. Установленная мощность, кВт | 75,0 |
| 2. Потребляемая мощность, кВт | 59,7 |
| 3. Производительность на всасывании, м3/ч | 17000 |
| 4. Полное давление, даПа | 1000,0 |
| 5. Температура перемещаемой среды на всасывании, °С | 20 |
| 6. К.П.Д., % | 83 |
| 7. Предельная запыленность перемещаемой среды, г/м3 | 0,1 |
| 8. Предельная температура перемещаемой среды на всасывании, °С | 200 |
| 9. Габаритные размеры (поставочные с э/дв.), мм | |
| Длина | 2584 |
| Ширина | 1420 |
| Высота | 1286 |
| 10. Масса с э/дв. (без э/дв.), кг | 1395,0 (910,0) |
| 11. Угол разворота корпуса при поставке (монтаже) | 90° (0°-270° через 15°) |
– при поставке на внутренний рынок – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
