Котел водогрейный КВ-ГМ-20-150 (КВ-ГМ-23,26-150)

Арт. 47.8009.076

Предварительный заказ изделия

Стоимость изделия от:

В наличии

Номинальная производительность 23,26 МВт с температурой воды на выходе из котла до 150 °С

Дополнительная комплектация изделия:

Вентилятор: ВДН-12,5-1000 (арт. 64.8048.087-06, арт. 64.8048.087-07);

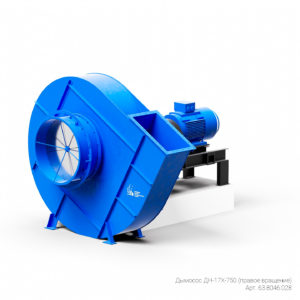

Дымосос: ДН-17Х-750 (арт. 63.8046.028);

Автоматика: Вариант 1 (арт. 47.9921.001), Вариант 2 (арт. 47.9922.001), Вариант 3 (арт. 47.9923.001), Вариант 4 (арт. 47.9924.001)

SKU: 47.8009.076 Category: Серия КВ-ГМ

Description

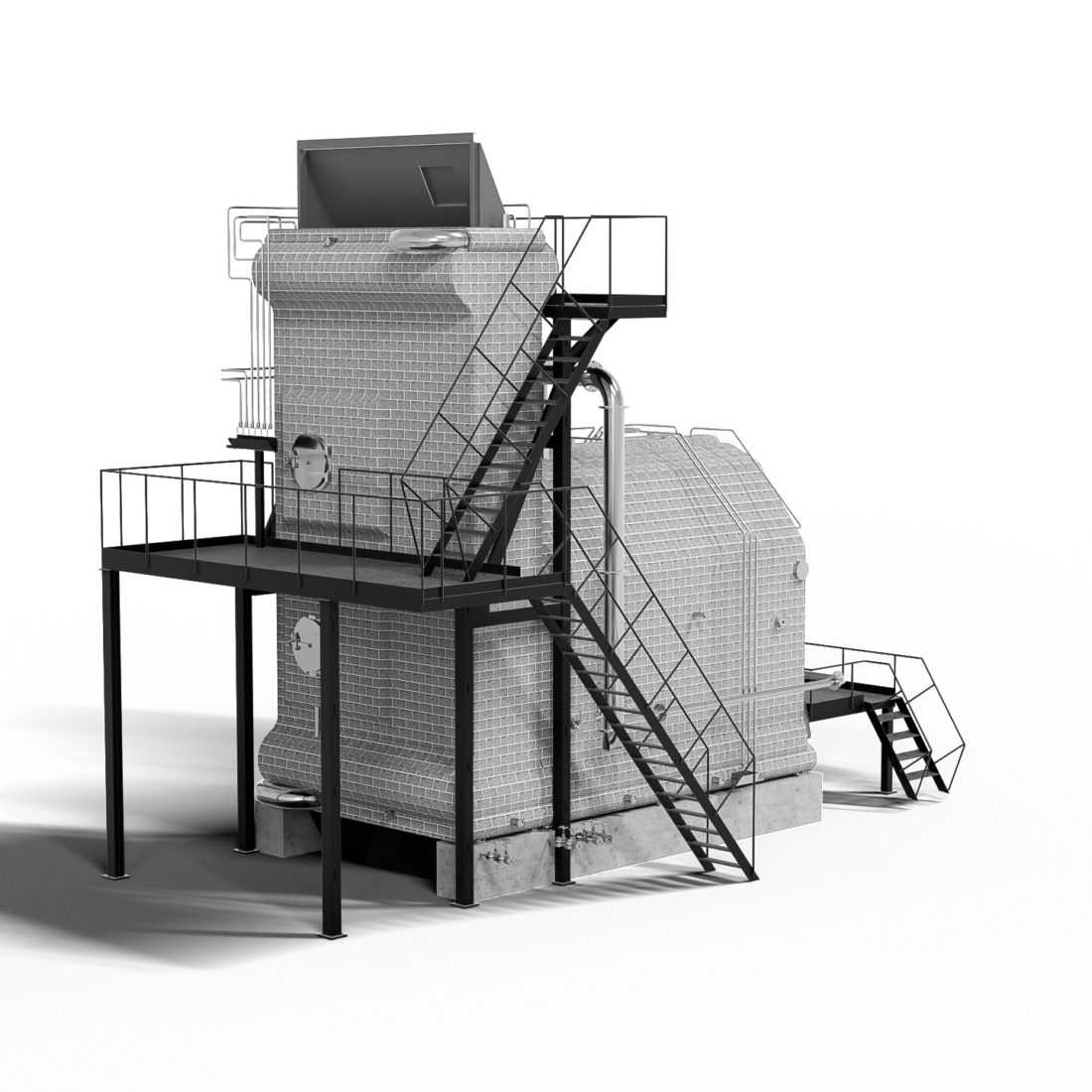

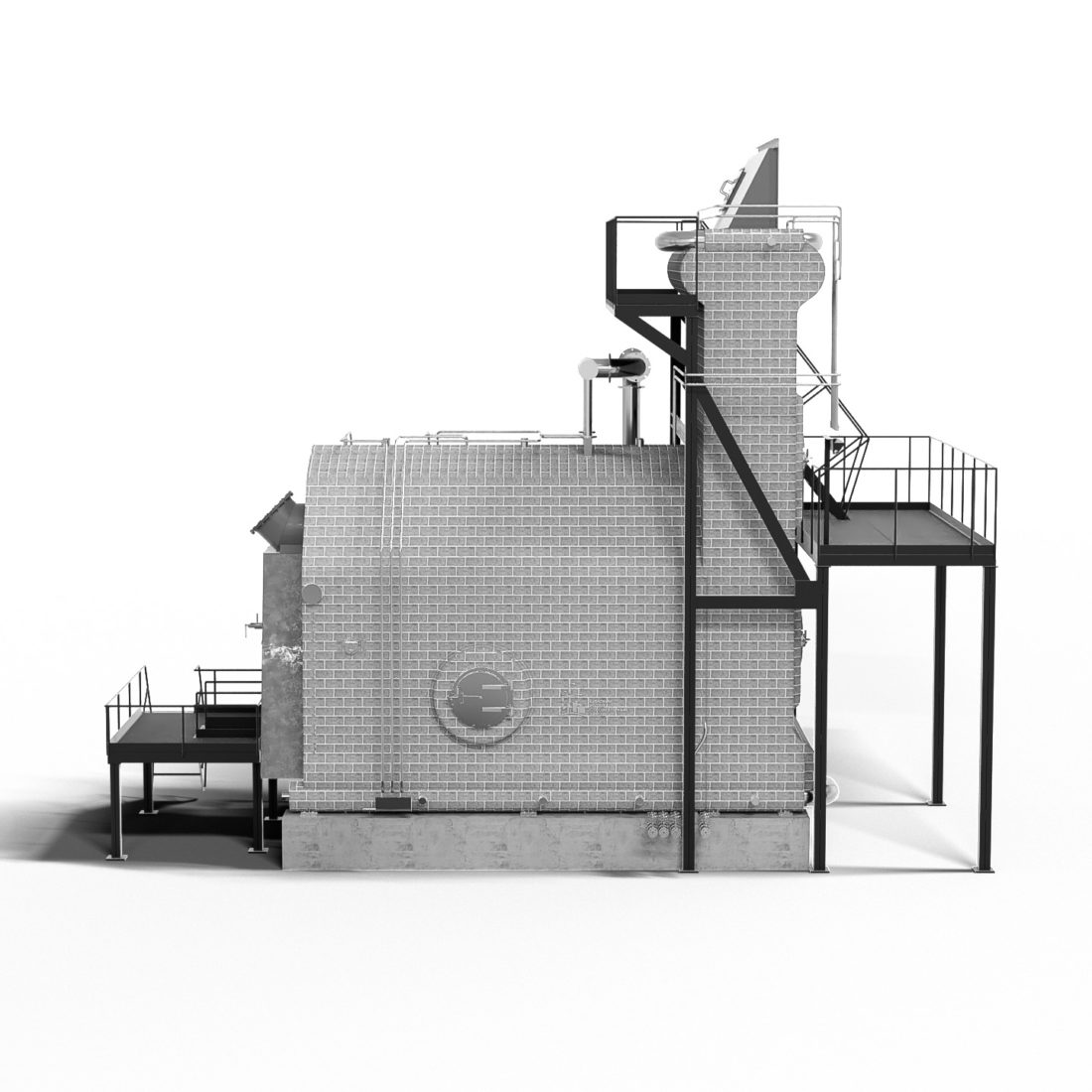

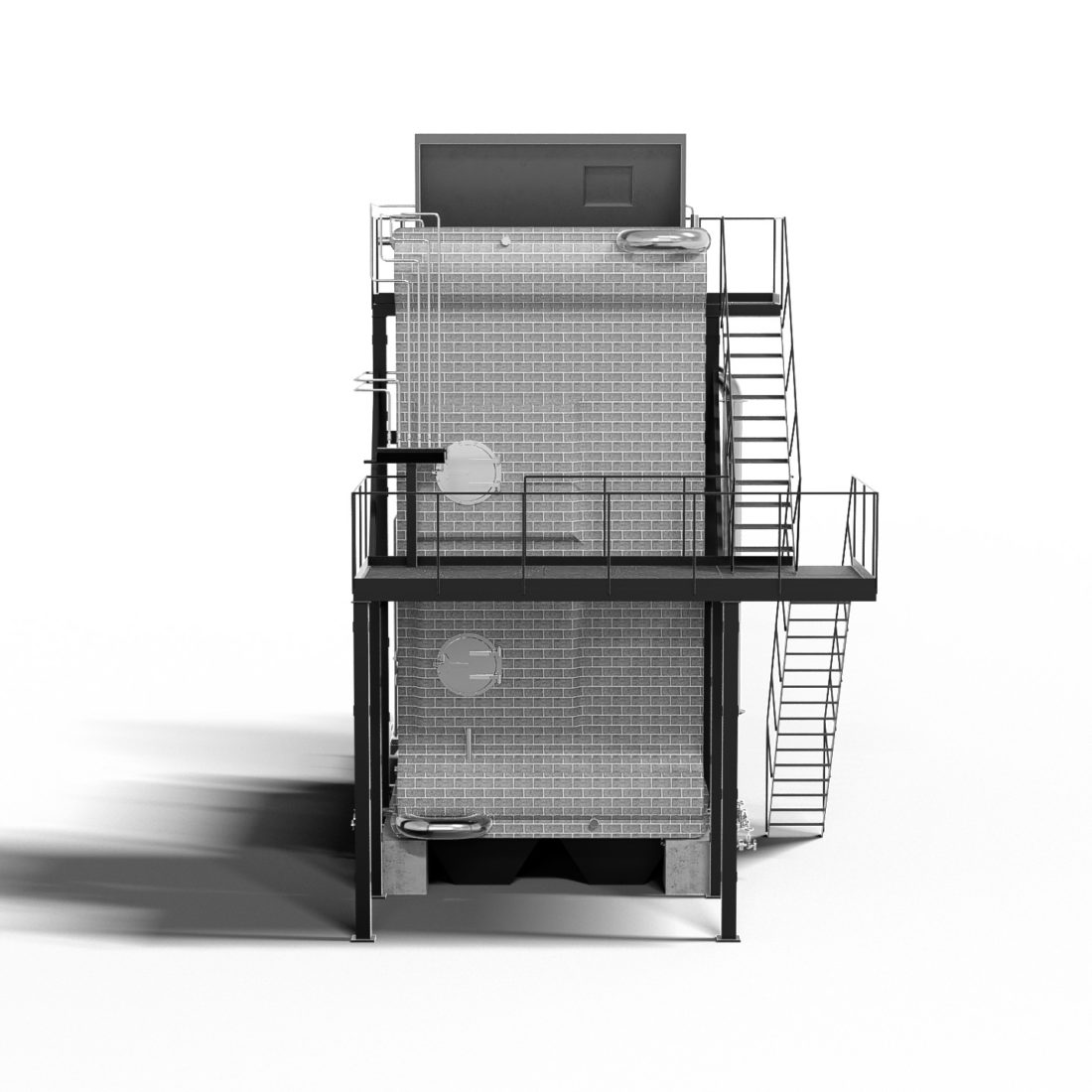

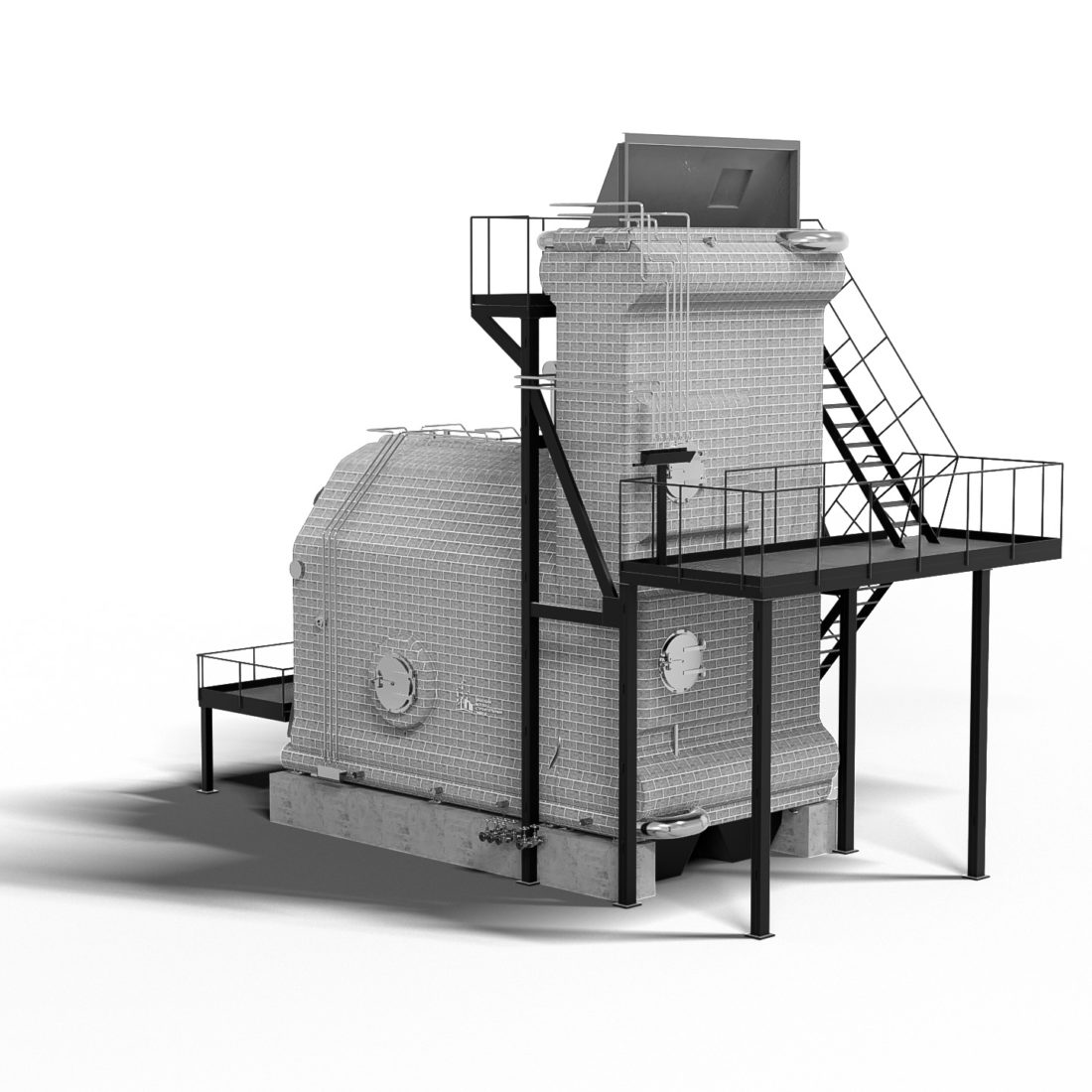

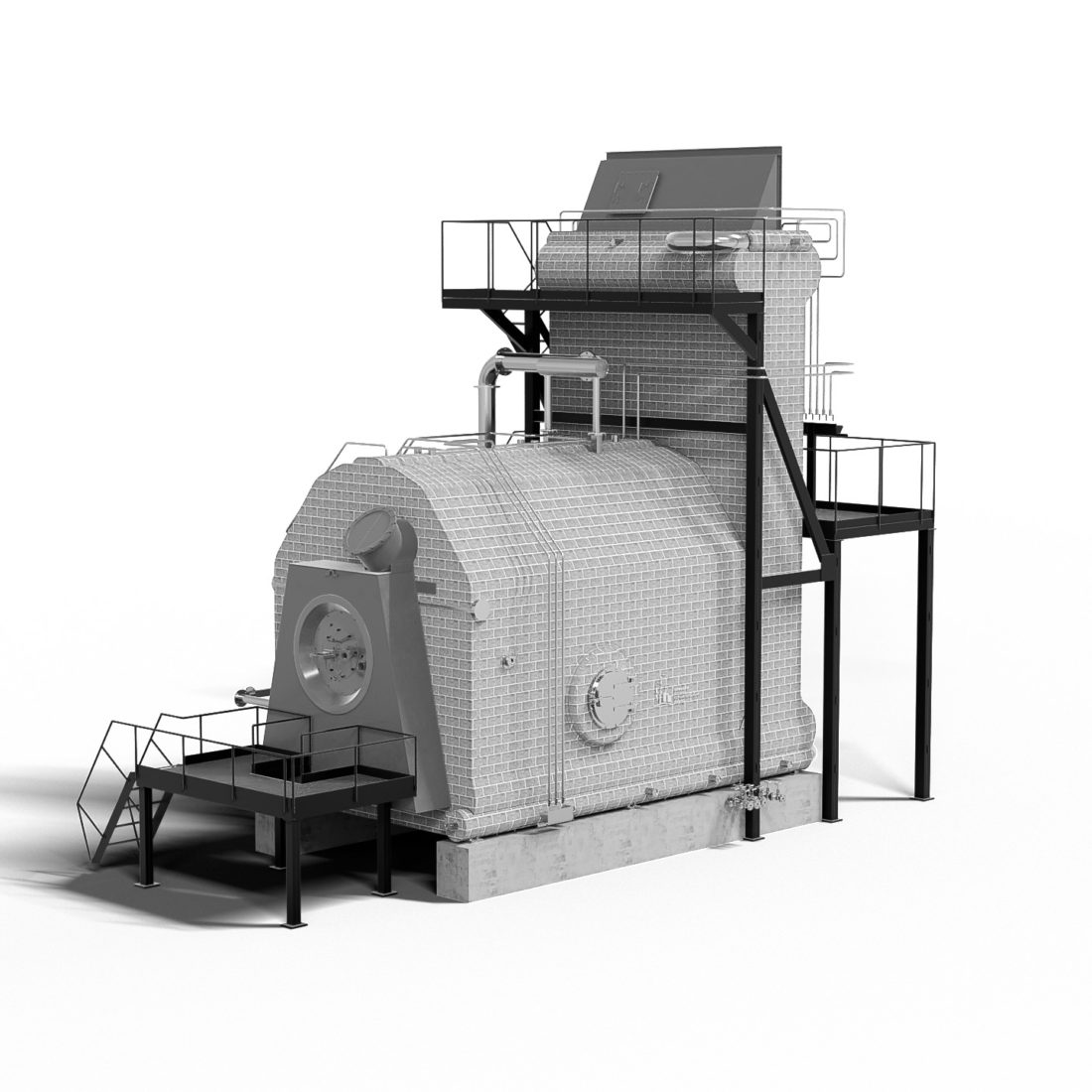

Котел КВ-ГМ-20-150 – водогрейный котел предназначен для получения горячей воды с температурой 150°С, используемой в системах отопления, вентиляции и горячего водоснабжения промышленного и бытового назначения, а также для технологических целей.

Топочная камера котла КВ-ГМ-20-150 имеет горизонтальную компоновку и экранирована трубами диаметром 60 мм со стенкой 3 мм с шагом S=64 мм, входящими в коллекторы диаметром 219 мм с толщиной стенки 10 мм. Конфигурация камеры в поперечном разрезе имеет профиль железнодорожного габарита. Конвективная поверхность нагрева расположена в вертикальной, полностью экранированной шахте и набирается из U-образных ширм из труб диаметром 28 мм и толщиной стенки 3 мм с шагом S1=64 мм и S2=40 мм.

Котел оборудуется горелкой типа РГМГ-20П (или аналог), которая устанавливается на воздушном коробе котла. Воздушный короб крепится на фронтовом экране к вертикальным коллекторам. При работе на мазуте котел комплектуется вентилятором первичного воздуха.

Котел, работающий на мазуте, оборудуется устройством газоимпульсной очистки (ГИО) для удаления наружных отложений с труб конвективного нагрева. Газоимпульсная очистка основана на сжигании газовоздушной смеси в высокотурбулентном (взрывном) режиме с определенной частотой.

Несущий каркас у котла отсутствует. Блоки котла – топочный и конвективный имеют опоры, приваренные к нижним коллекторам. Опоры, расположенные на стыке конвективного блока и топочной камеры, неподвижны.

Котел имеет облегченную натрубную обмуровку. Обмуровочные и изоляционные материалы в поставку не входят.

Наименование параметра	Нормируемое значение
1. Номинальная теплопроизводительность, МВт (Гкал/ч)	23,26 (20,0)
2. Топливо	Газ/Мазут
3. Расход расчетного топлива, нм³/ч (кг/ч)	2580 (2450)
4. Расход воды, т/ч	247
5. Расчетное (избыточное) давление воды на входе в котел, МПа (кгс/см²)	2,5 (25,0)
6. Диапазон регулирования теплопроизводительности, %	20…100
7. Температура воды на входе в котел, °С	70
8. Температура воды на выходе, °С	150
9. К.П.Д., не менее, %	92,3/91,0
10. Аэродинамическое сопротивление котла, не более, Па	559/588
11. Удельный выброс СО, мг/м³	0
12. Содержание NO_x, не более, при α =1,4, кг/ГДж	0,02/0,05
13. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С	190/242
14. Температура ограждающих поверхностей котла, не более, °С	55
15. Гидравлическое сопротивление котла, не более, МПа	0,25
16. Уровень звука в контрольных точках, не более, дБА	80
17. Масса котла расчетная, кг	57600

Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.

Гарантийный срок эксплуатации котла:

– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;

– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
