Стоимость изделия от: 1 400 000 ₽
1 400 000 ₽
Дополнительная комплектация изделия:
Экономайзер: БВЭС-I-2 (арт. 60.9091.008);
Вентилятор: ВДН-8-1500 (арт. 64.8048.083-04, арт. 64.8048.083-05);
Дымосос: ДН-9-1500 (арт. 63.8046.030-04, арт. 63.8046.030-05);
Топочное устройство: ПТЛ-РПК-2-1,8/1,525 (арт. 62.8097.005);
Циклон: ЦБ-16 (арт. 70.8315.007), ЦБ-16М (арт. 70.8318.004);
Автоматика: Вариант 1 (арт. 32.9905.002), Вариант 2 (арт. 32.9906.002), Вариант 3 (арт. 32.9907.002), Вариант 4 (арт. 32.9908.002)
Description
Стационарный паровой котел КЕ-2,5-14С-О паропроизводительностью 2,5 т/ч предназначен для выработки насыщенного пара, используемого для технологических нужд промышленных предприятий, на теплоснабжение системы отопления, вентиляции и горячего водоснабжения. Котел может устанавливаться в отопительных, отопительно-производственных и производственных котельных.
Котел компонуется механической топкой, для сжигания различных каменных и бурых углей с характеристиками, указанными в соответствующих государственных стандартах на угли для слоевого сжигания.

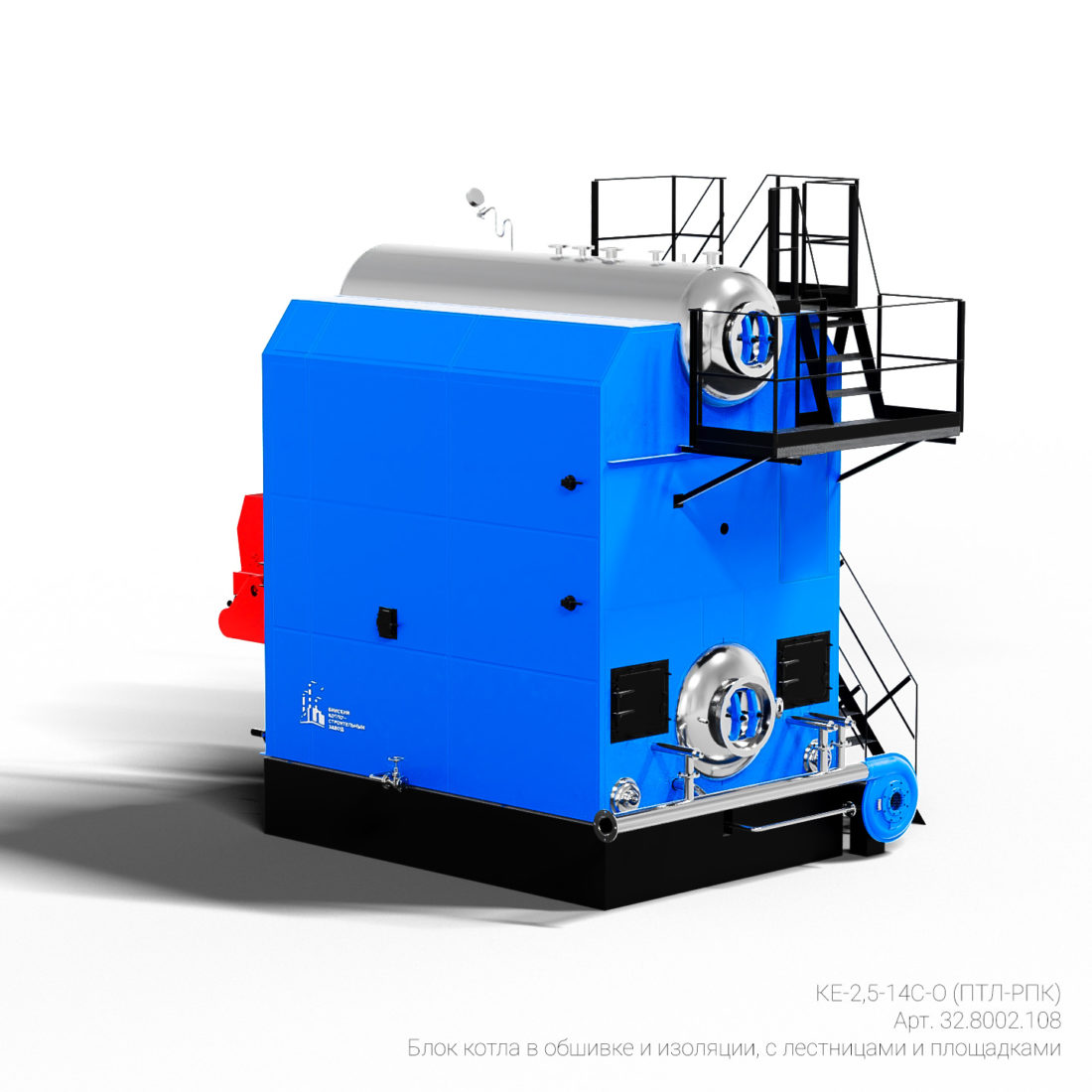

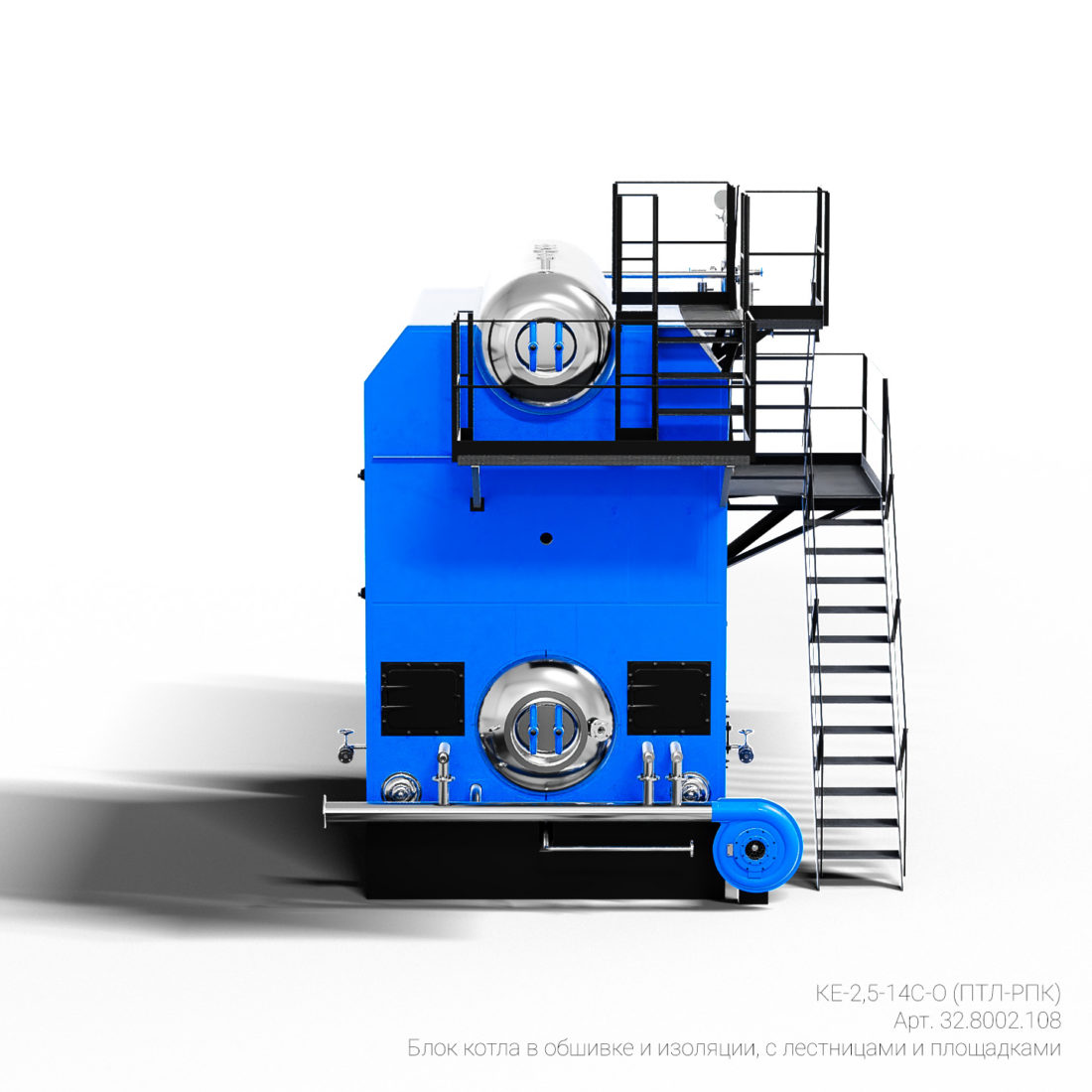

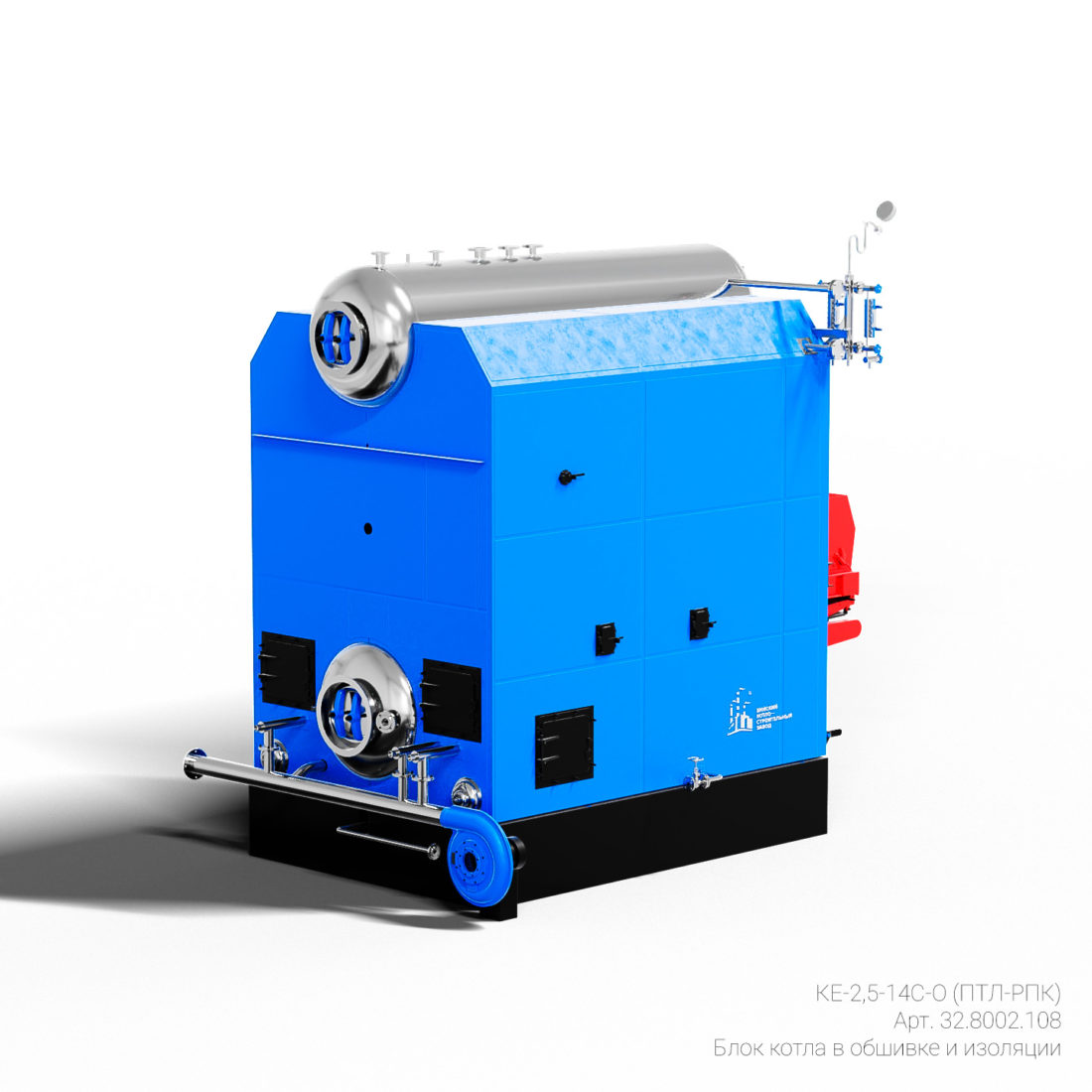

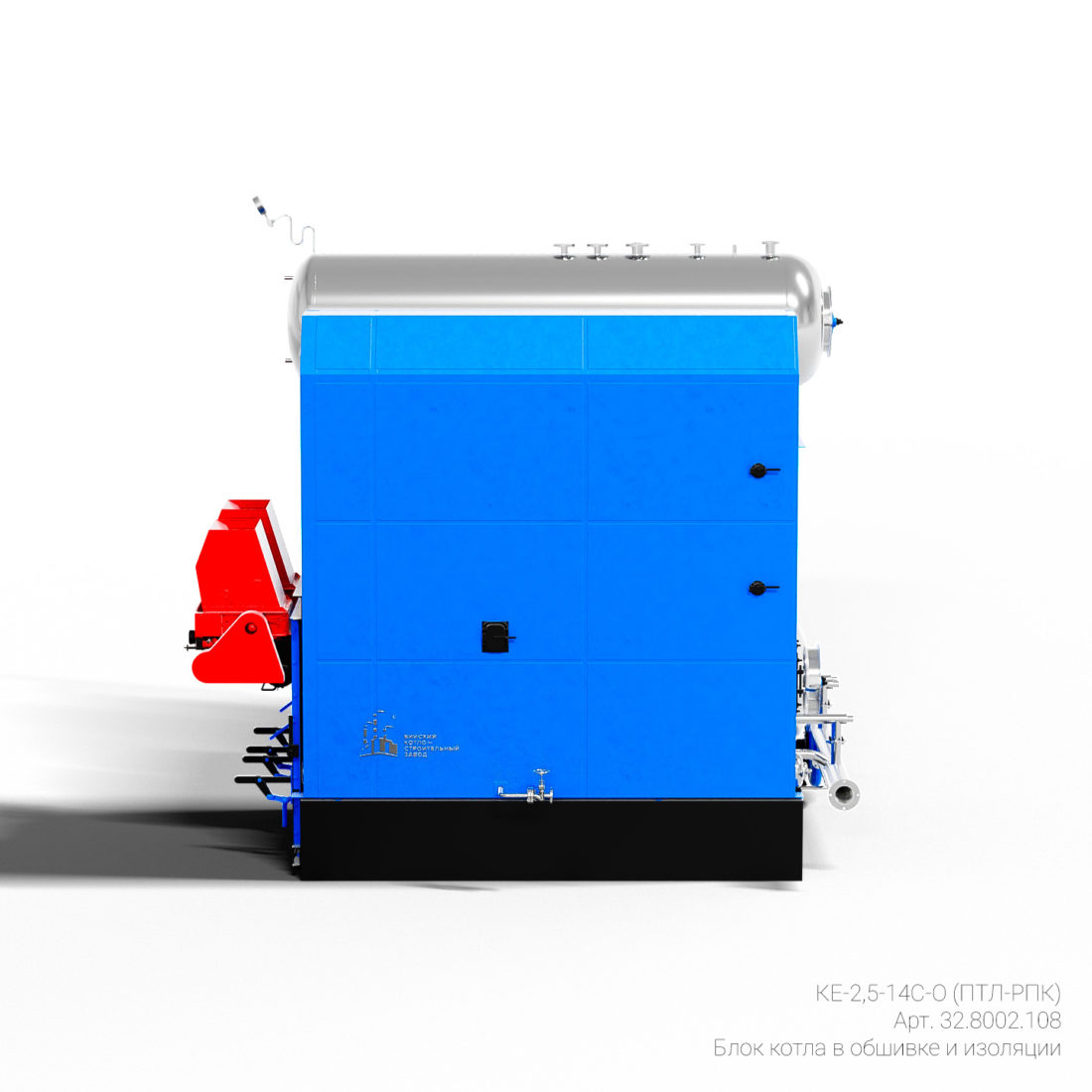

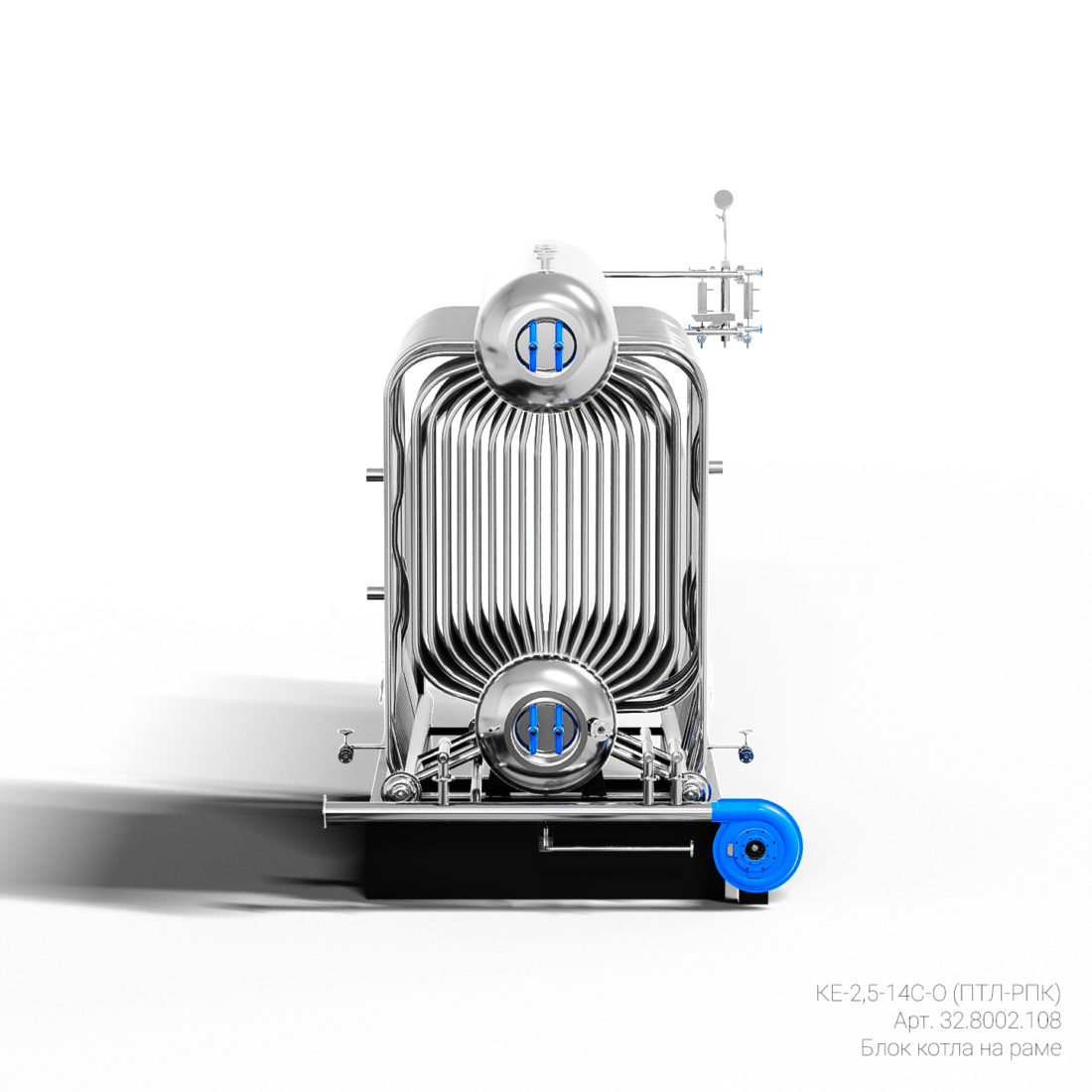

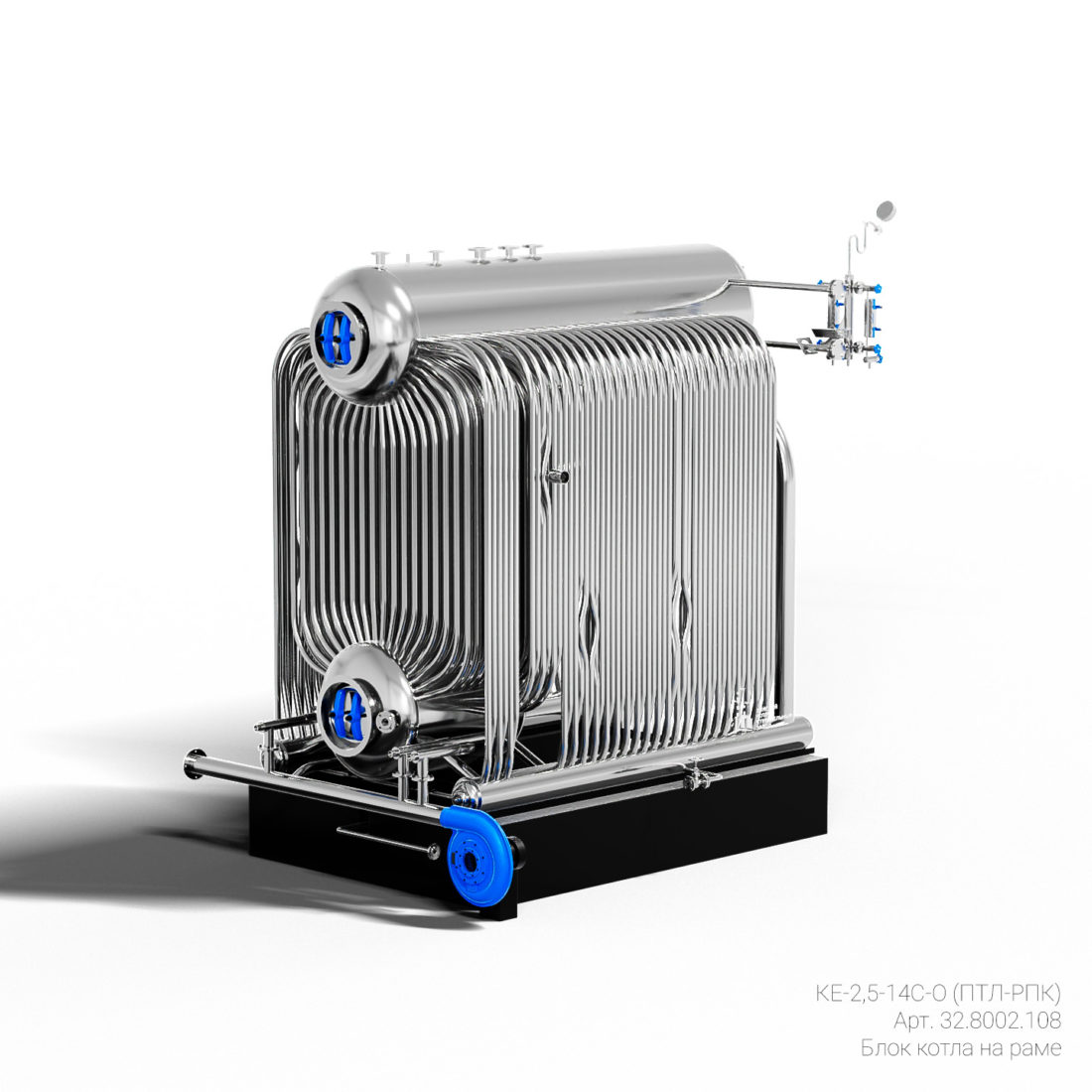

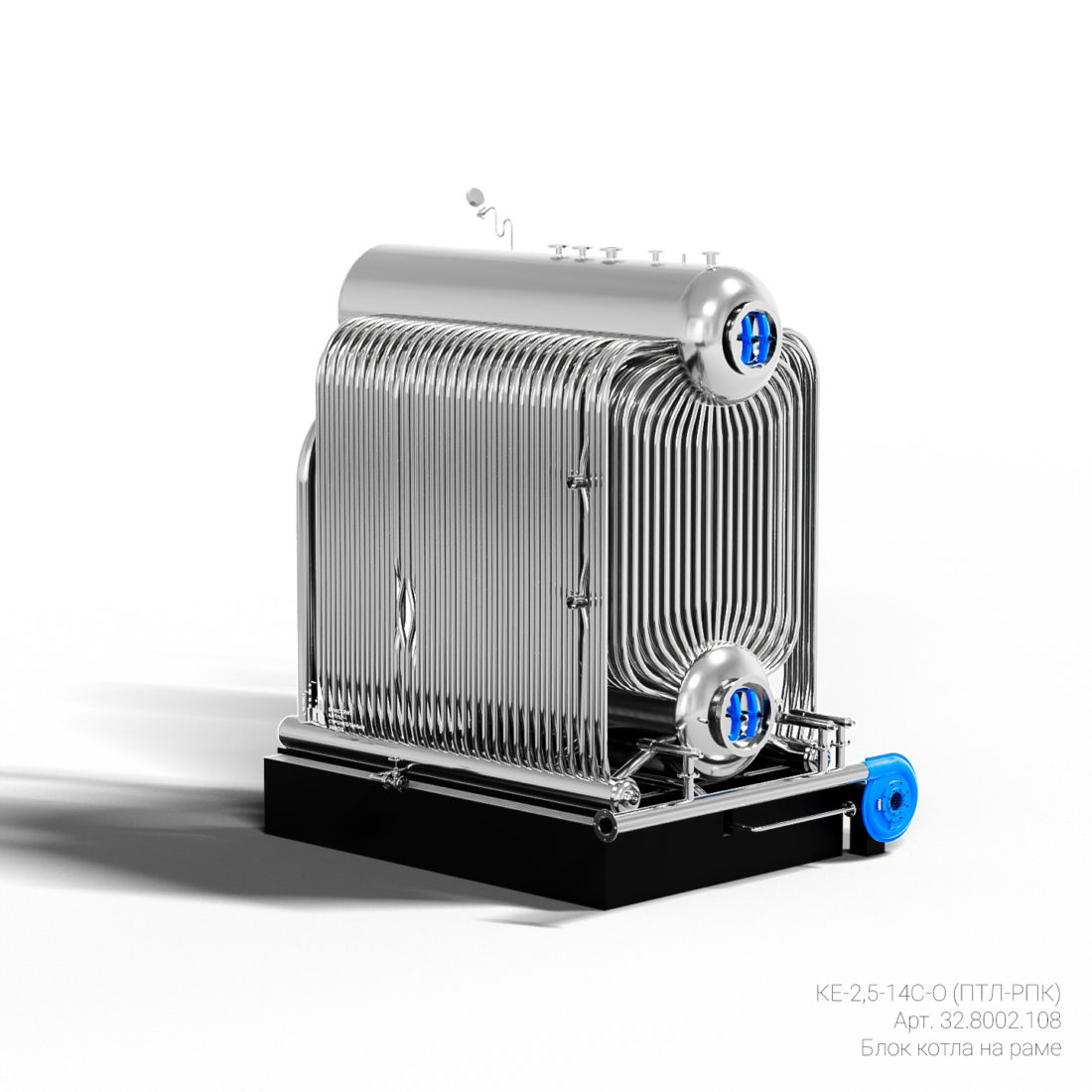

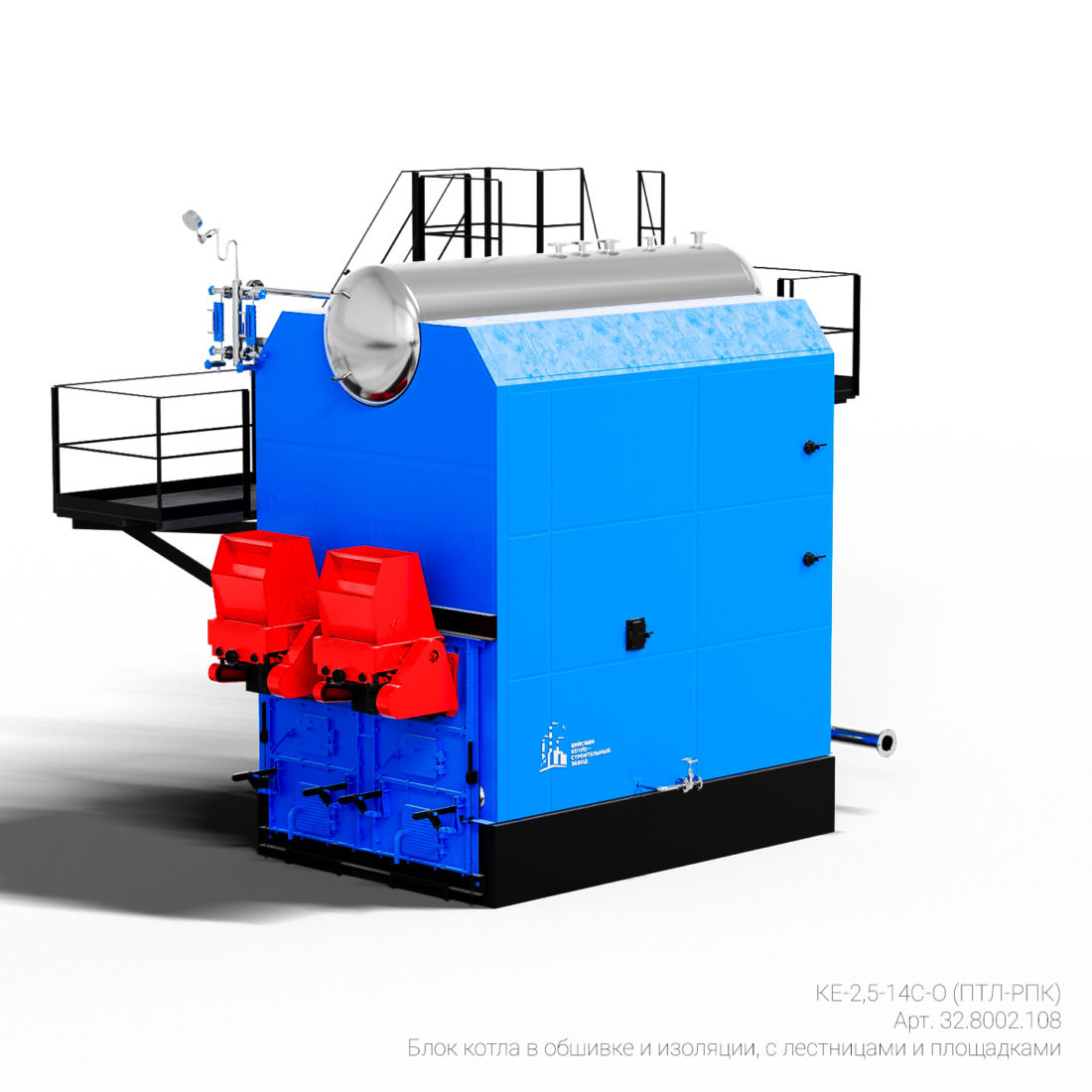

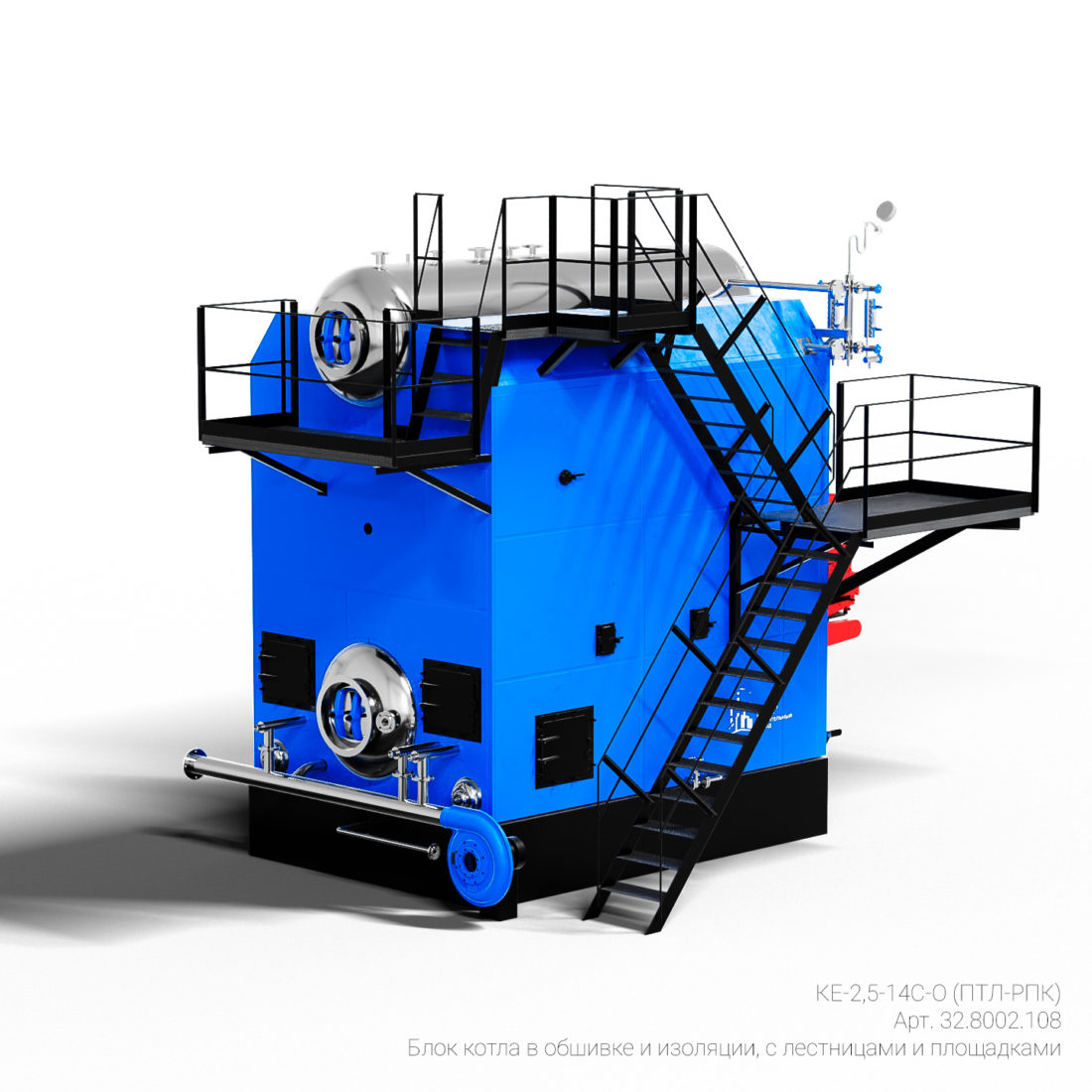

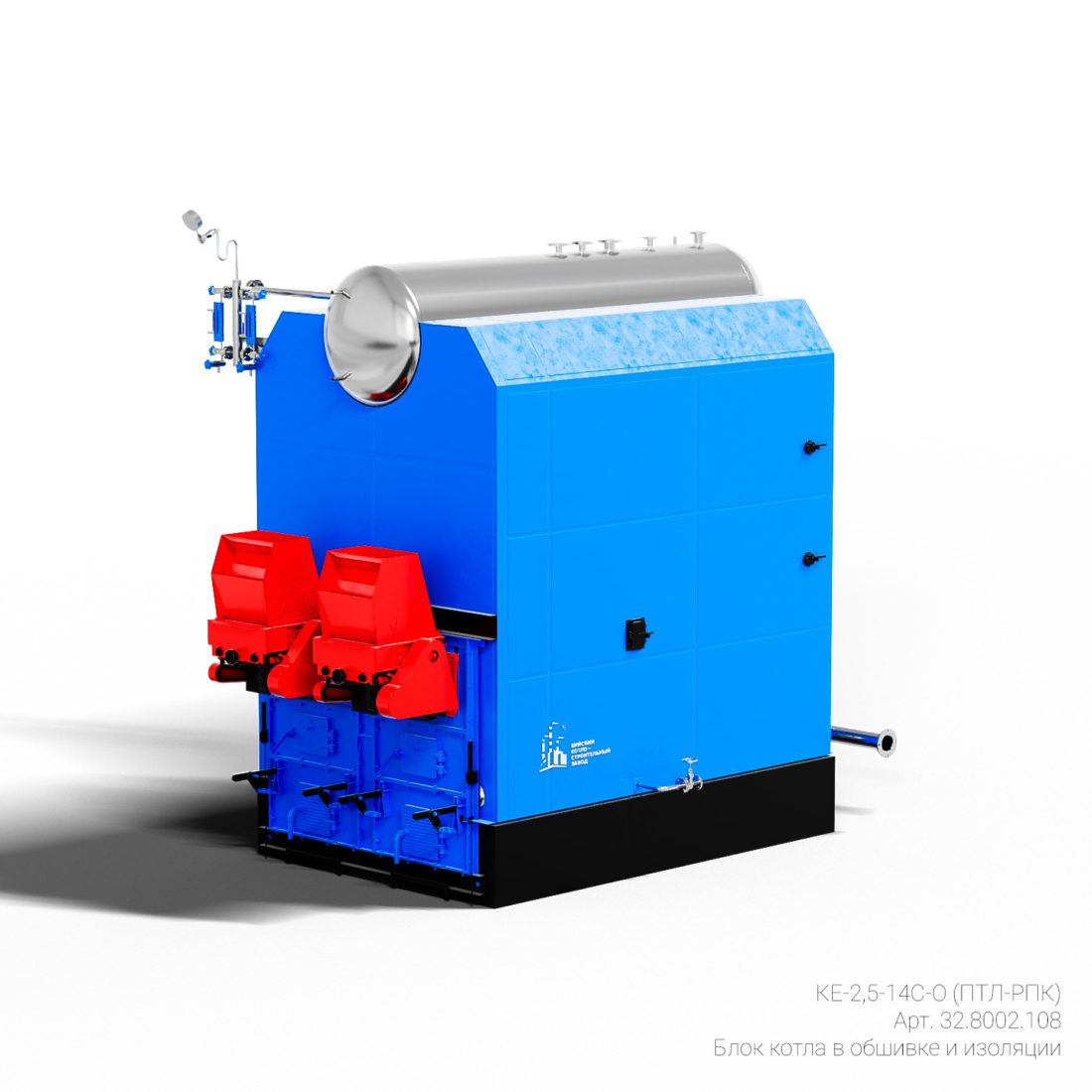

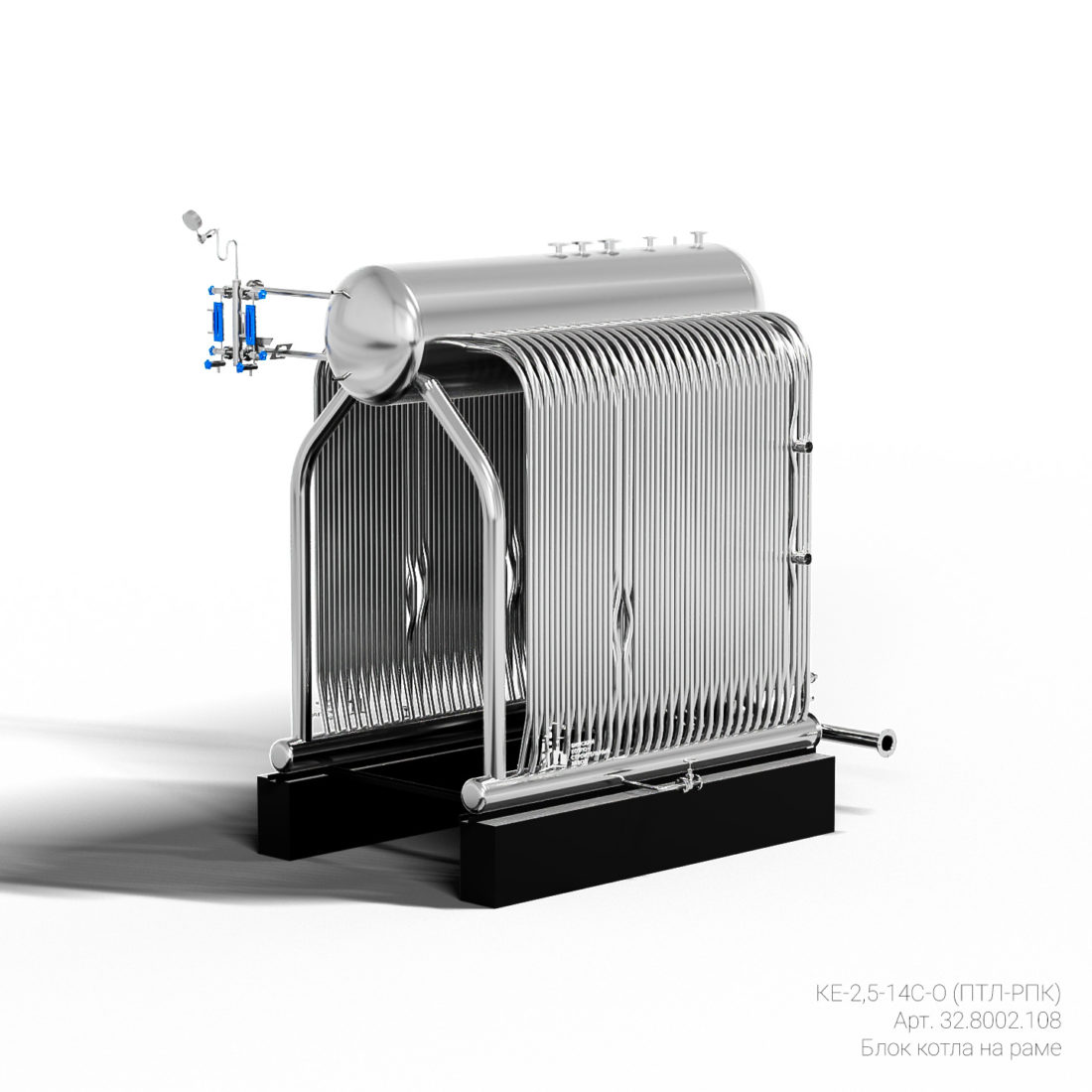

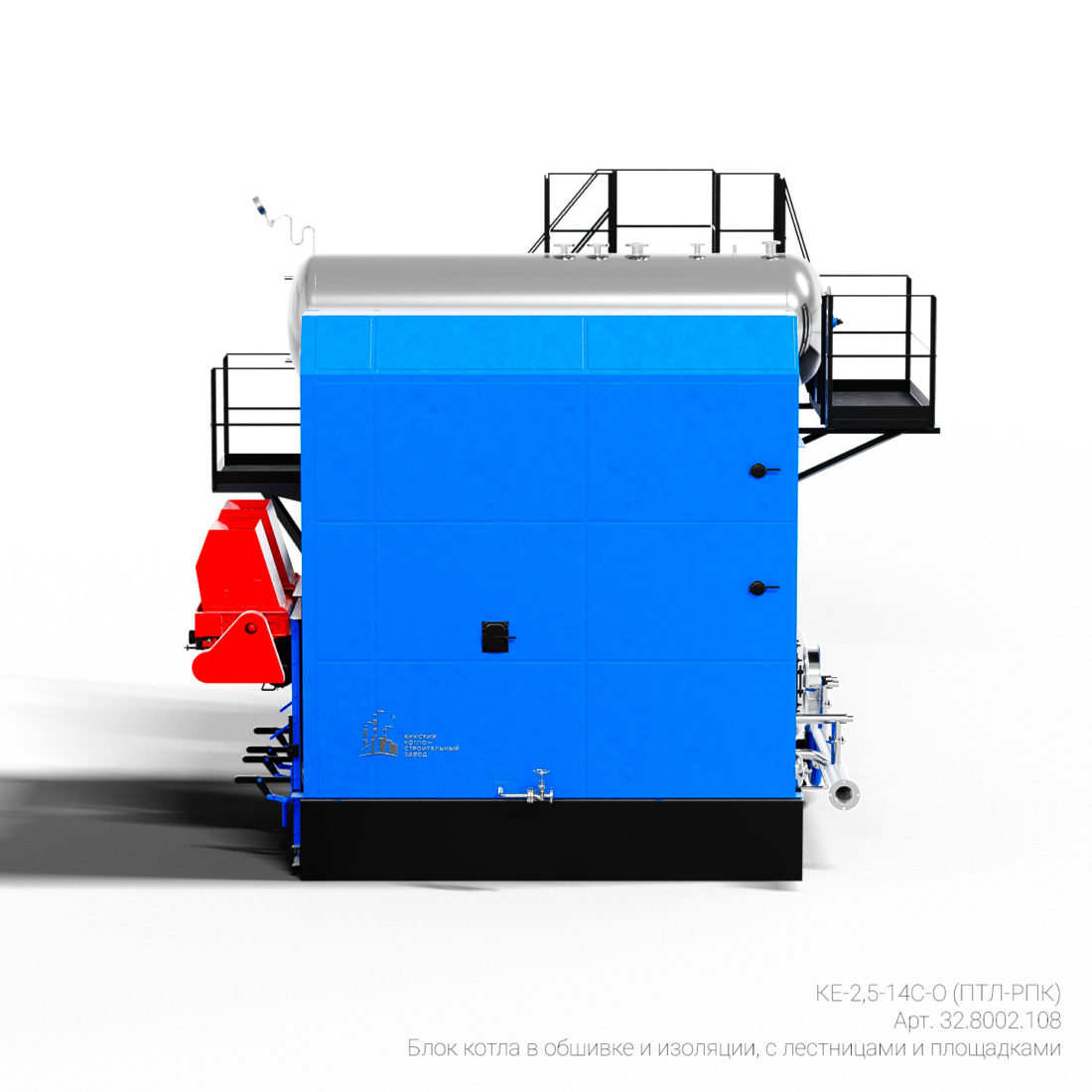

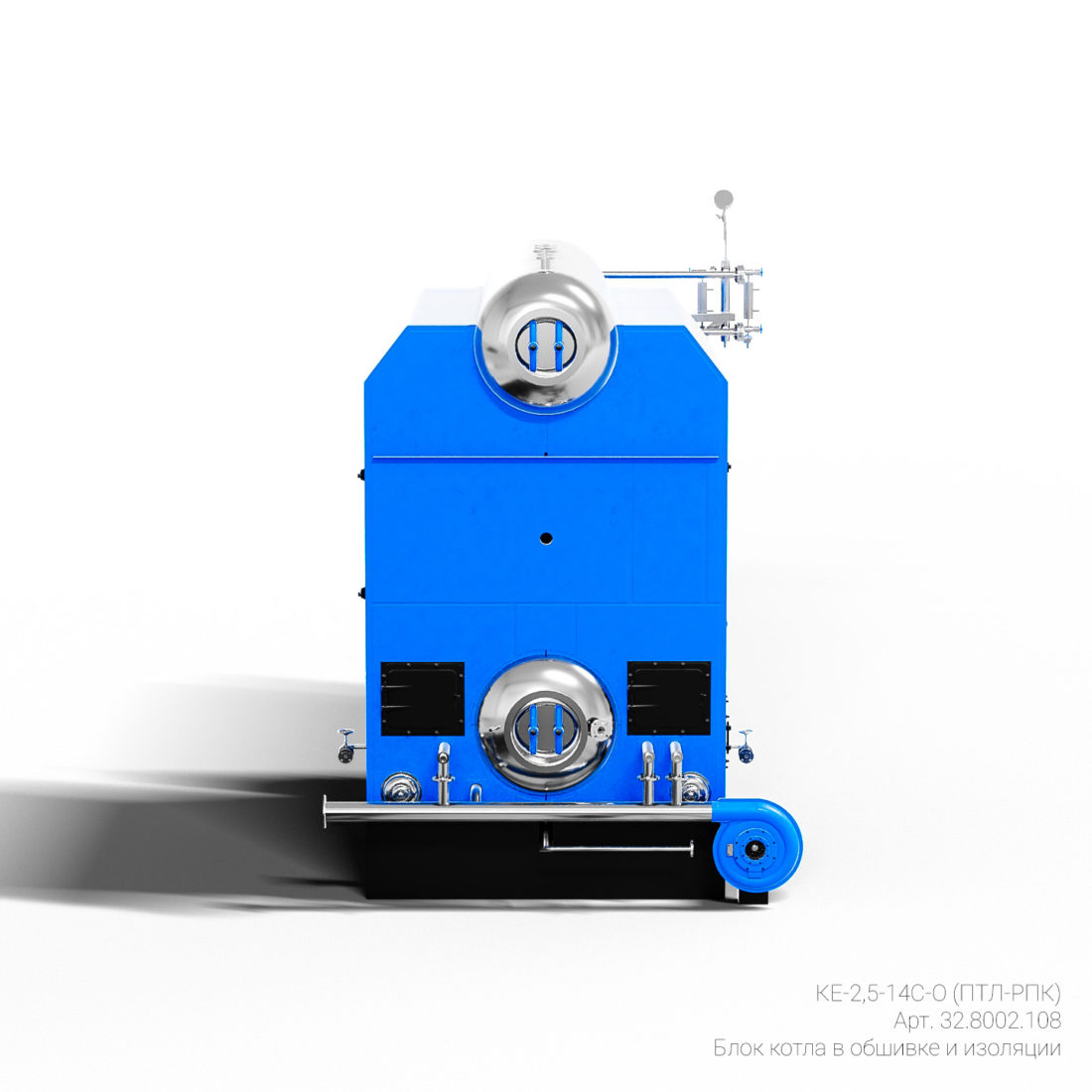

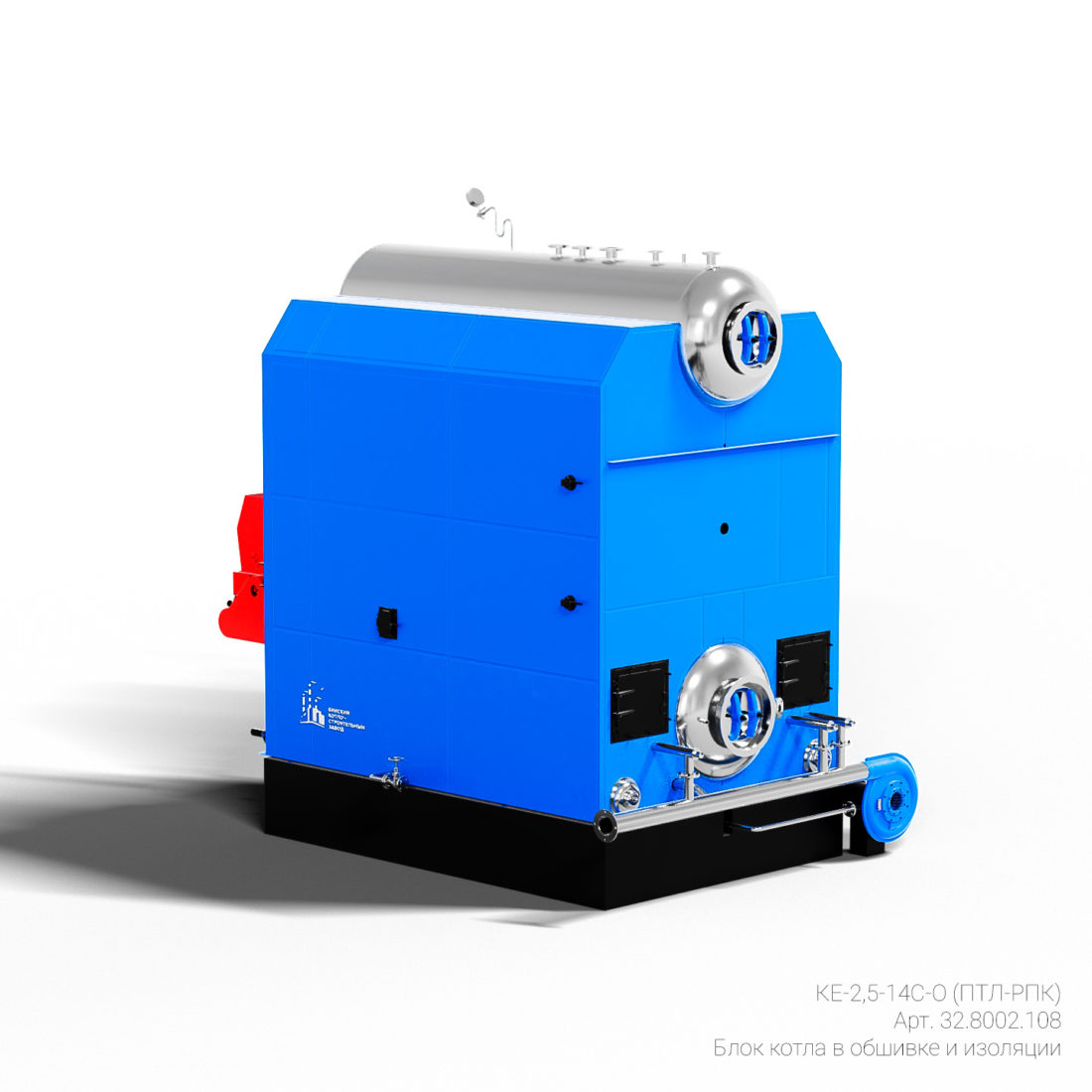

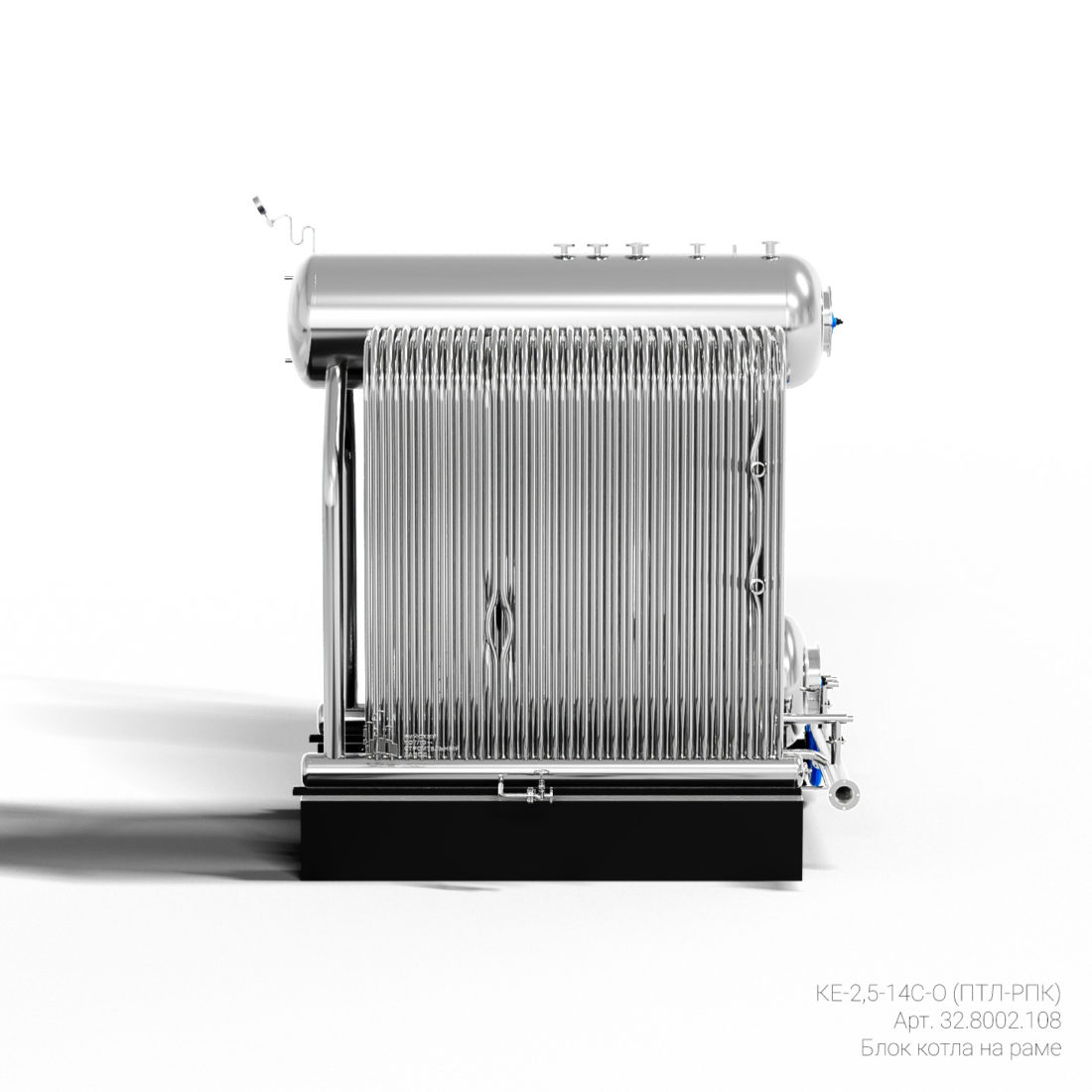

Котел КЕ-2,5-14С-О состоит из двух барабанов – верхнего и нижнего, которые выполнены из листового проката марки 09Г2С толщиной 14 мм с внутренним диаметром 1000 мм, из бесшовных холоднодеформированных труб диаметром 51 мм с толщиной стенки 2,5 мм по ГОСТ 8734/8733. Трубы экранов привариваются к нижним коллекторам и развальцовываются в верхнем барабане. Так же в составе котла есть опорная рама и каркас. Поставляется котел предприятием-изготовителем одним транспортабельным блоком в обшивке и изоляции (в заводском обозначении котлов указана буква «О»).
Топочное пространство котла КЕ-2,5-14С-О разделено кирпичной стенкой на топку и камеру догорания, которая позволяет повысить КПД котла за счет снижения химического недожога. Вход газов из топки в камеру догорания и выход газов из котла ассиметричны. На котле установлено устройство возврата уноса, которое возвращает в топку для дожигания оседающий в газоходе унос, а струи острого дутья образуют в топочных камерах газовые вихри в вертикальной плоскости, способствующие сепарации и многократной циркуляции уноса, что ведет к уменьшению химического недожога и улучшению выгорания мелочи во взвешенном состоянии. Унос, оседающий в зольниках котла, возвращается в топку для дожигания при помощи эжекторов и вводится в топочную камеру на высоте 400 мм от решетки.
Для управления работой котла, обеспечения расчетных режимов работы и безопасных условий эксплуатации, котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности.
Вид поставки: Блоком в обшивке и изоляции/Россыпью
| Наименование параметра | Нормируемое значение |
| 1. Номинальная производительность, т/ч | 2,5 |
| 2. Топливо | Каменный/бурый уголь |
| 3. Абсолютное давление пара на выходе из котла, не более, МПа (кгс/см2) | 1,4 (14,0) |
| 4. Диапазон регулирования паропроизводительности, % | 30…100 |
| 5. К.П.Д., не менее, % | 80,8 |
| 6. Значение непрерывной продувки, не более, % от номинальной паропроизводительности | 10 |
| 7. Характеристика пара на выходе из котла | Насыщенный 194°С |
| 8. Температура питательной воды, °С | 100±10 |
| 9. Аэродинамическое сопротивление котла, не более, Па | 600 |
| 10. Содержание СО, не более, при α=1, мг/м3 | 375 |
| 11. Содержание NOx, не более, при α=1, мг/м3 | 180 |
| 12. Содержание твердых частиц в уходящих газах, не более, мг/м3 | 200 |
| 13. Коэффициент избытка воздуха, не более | 1,4 |
| 14. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С | 155 |
| 15. Температура ограждающих поверхностей котла, не более, °С | 55 |
| 16. Гидравлическое сопротивление котла, не более, МПа | 0,2 |
| 17. Уровень звука в контрольных точках, не более, дБА | 80 |
| 18. Потери тепла в окружающую среду через наружные поверхности котла, не более, Вт/м2 | 475 |
| 19. Время растопки котла из холодного состояния, не более, ч | 1,5 |
| 20. Число транспортабельных блоков, шт | 1 |
| 21. Габаритные размеры, не более, мм | |
| Длина | 5660 |
| Ширина | 4640 |
| Высота | 5050 |
| 22. Масса котла в объеме заводской поставки, не более, кг | 12550 |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
