Стоимость изделия от: 1 400 000 ₽
1 400 000 ₽
Дополнительная комплектация изделия:
Вентилятор: ВД-2,7-3000 (арт. 64.8048.063, арт. 64.8048.063-01);
Дымосос: Д-3,5М-1500 (арт. 63.8046.040-05, арт. 63.8046.040-07, арт. 63.8046.040-01, арт. 63.046.040-03);
Горелка: ГГ-1 (арт. 61.8325.001);
Водоподготовительное оборудование: ВПУ-1,0 (арт. 67.8139.027) или ВПУ-2,5 (арт. 67.8139.029);
Автоматика: Вариант 1 (арт. 40.9901.001), Вариант 2 (арт. 40.9902.001), Вариант 3 (арт. 40.9903.001), Вариант 4 (арт. 40.9904.001)
Description
Котел водогрейный КВЕ-0,7-115Гн (ГГ-1) производительностью 0,7 МВт, разработанный на базе парового котла Е-1,0-0,9Г с дополнительными устройствами для подвода и отвода сетевой воды, предназначен для работы на природном газе.
Котел водогрейный КВЕ-0,7-115Гн состоит из следующих узлов:
– верхнего и нижнего барабанов, размещенных на одной вертикальной оси;
– конвективного пучка, состоящего из коридорно-расположенных труб и двух перегородок, обеспечивающих разворот газов в пучке и их выход через окно в задней стенке котла;
– осадительно-дожигательной камеры, расположенной между конвективным пучком и топочной камерой;
– двух боковых экранов, включенных в циркуляционный контур котла через верхний и нижний коллекторы, вваренные сбоку в барабаны;
– труб потолочно-фронтового экрана, развальцованных в верхнем барабане и вваренных в коллектор поперечный, сообщающийся с нижними коллекторами боковых экранов.
Топочная камера котла КВЕ-0,7-115Гн включает:
– газоплотную топочную камеру, образованную трубами осадительно-дожигательной камеры, боковых и потолочно-фронтовых экранов;
– под топки, выложенный из огнеупорного кирпича.
В передней части топки установлена фронтовая панель с горелкой.

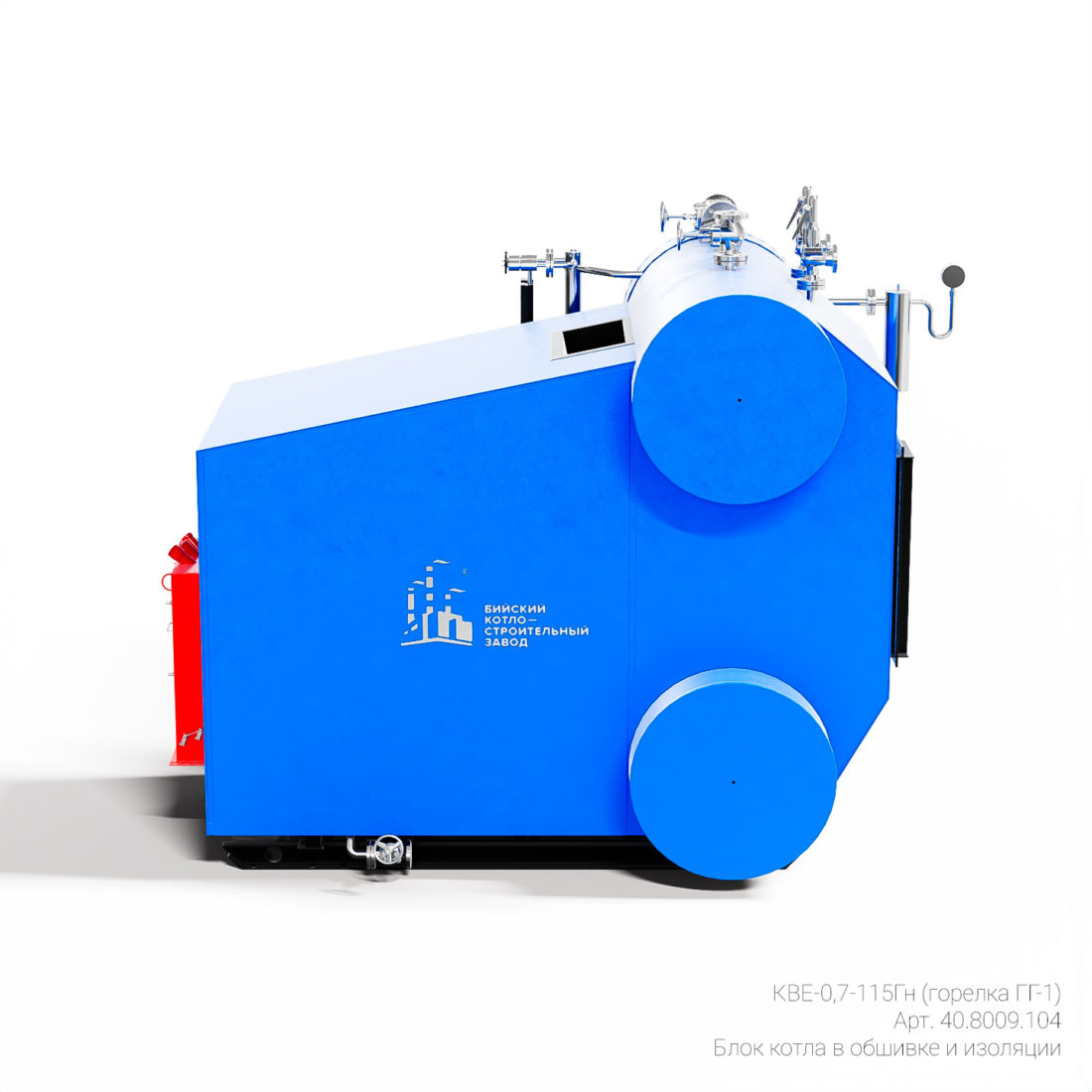

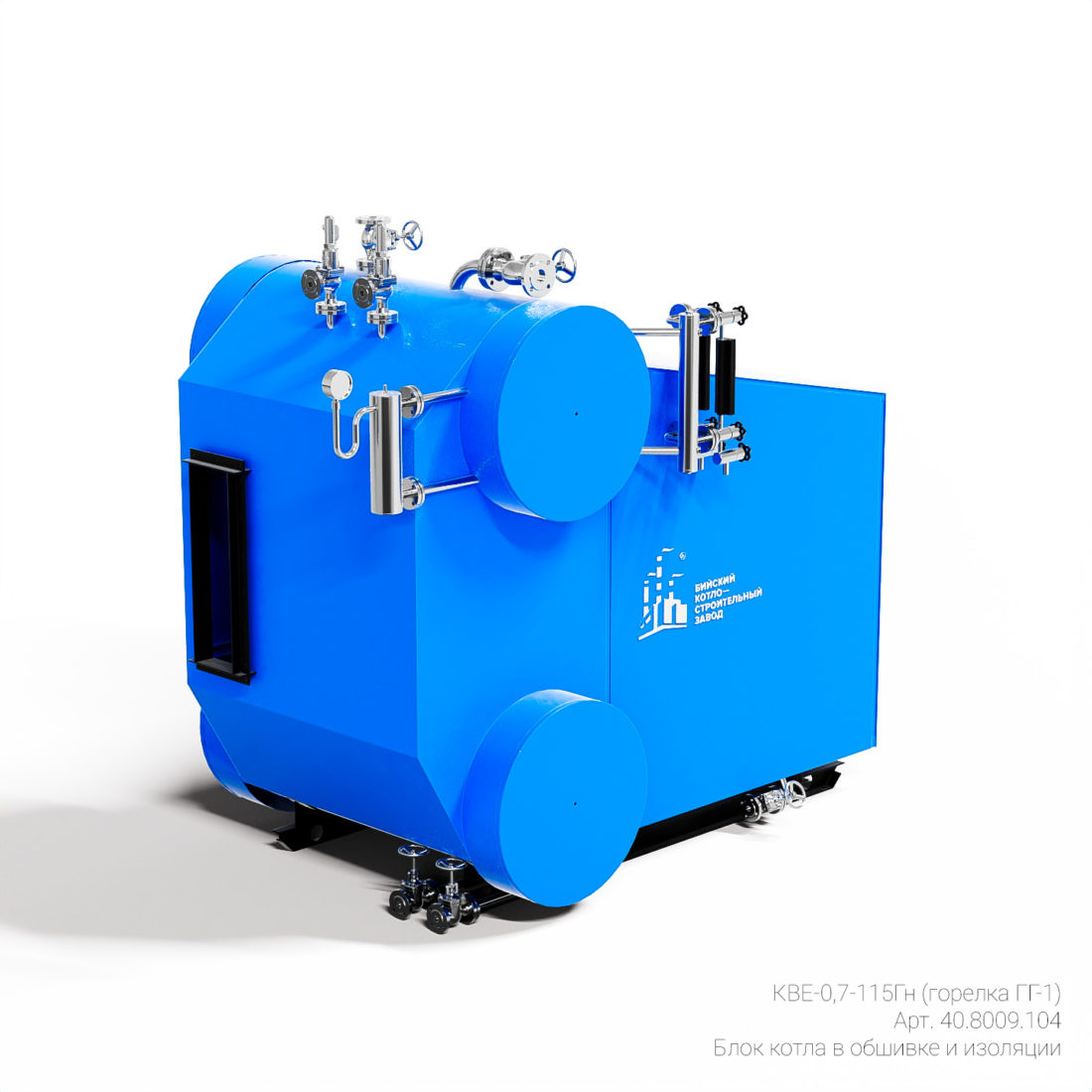

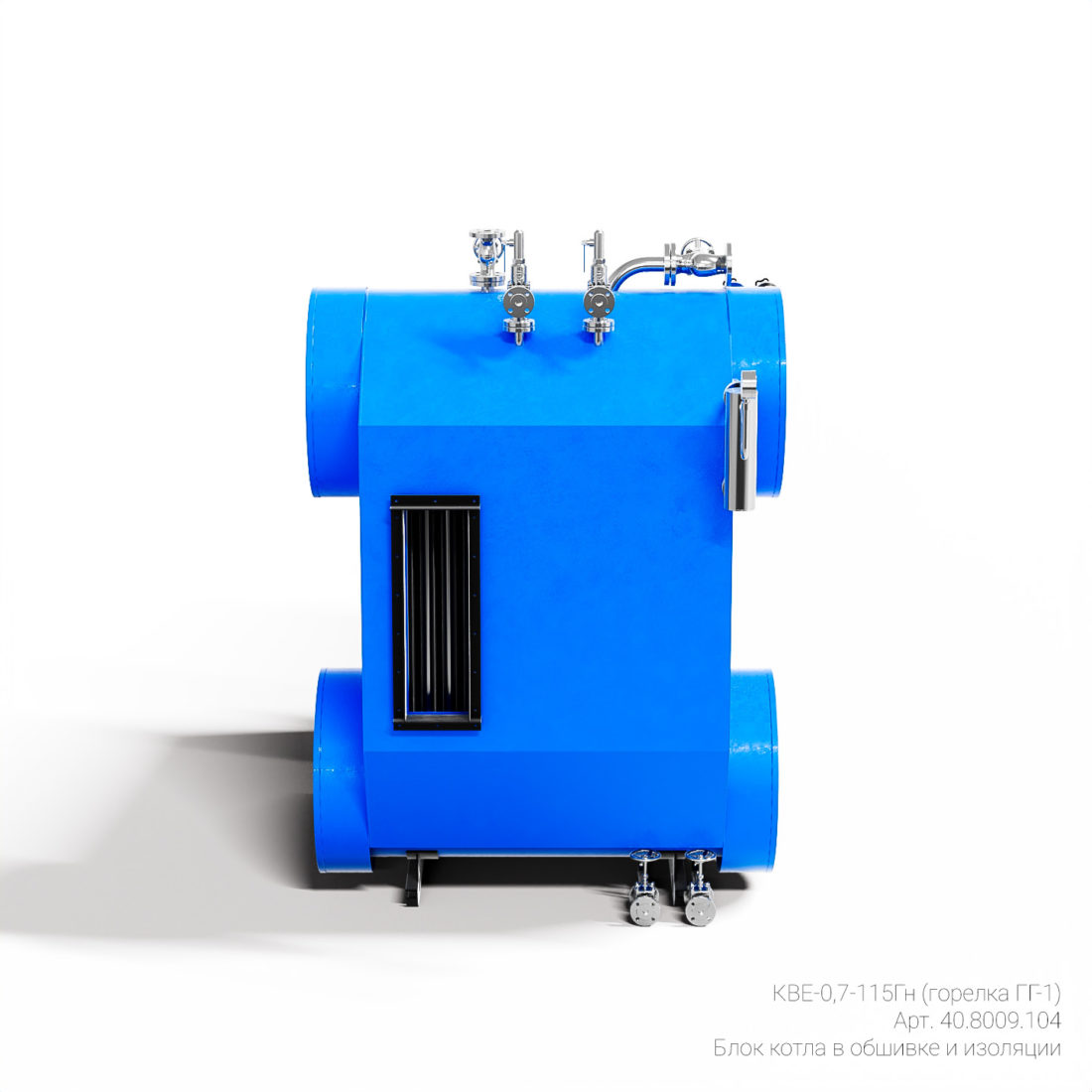

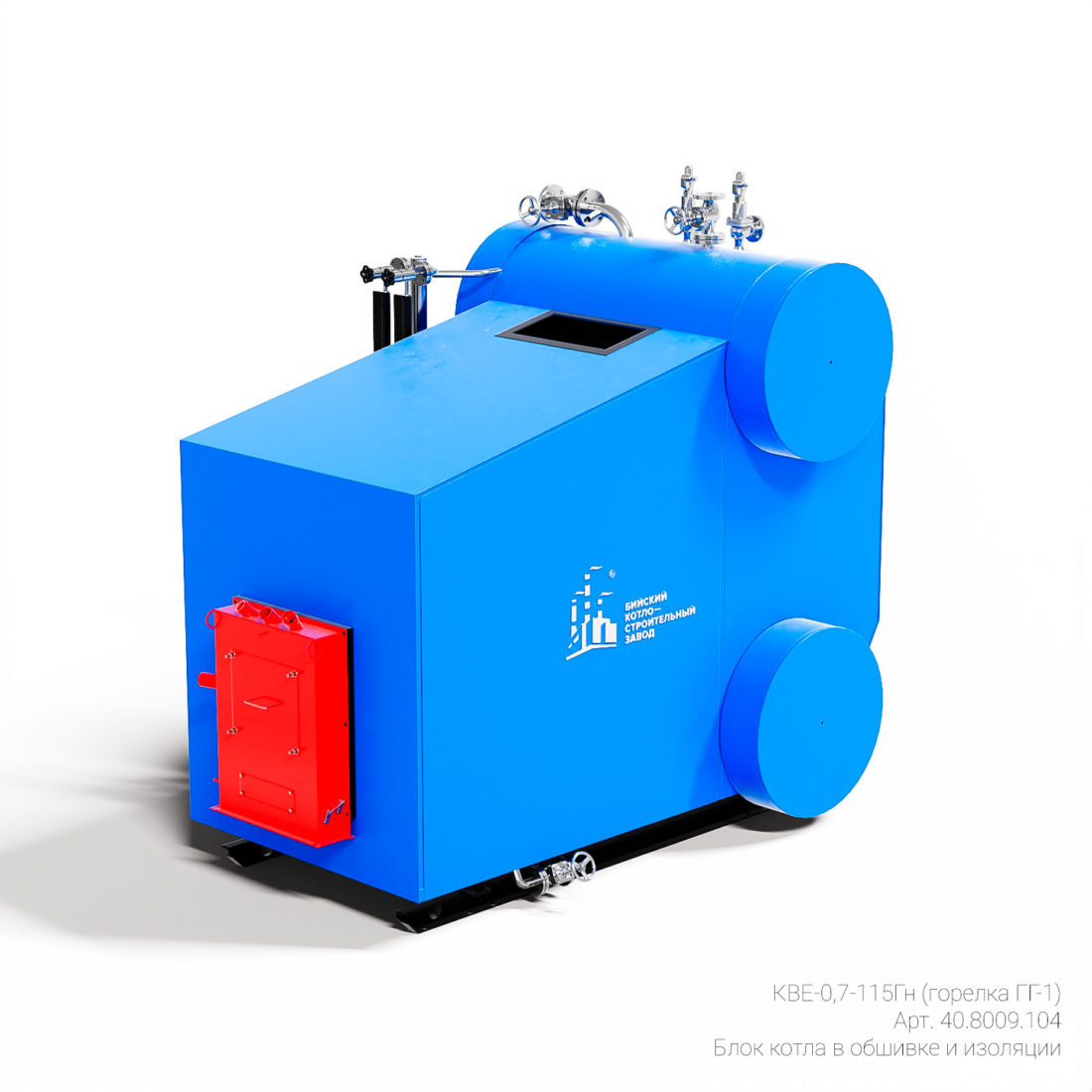

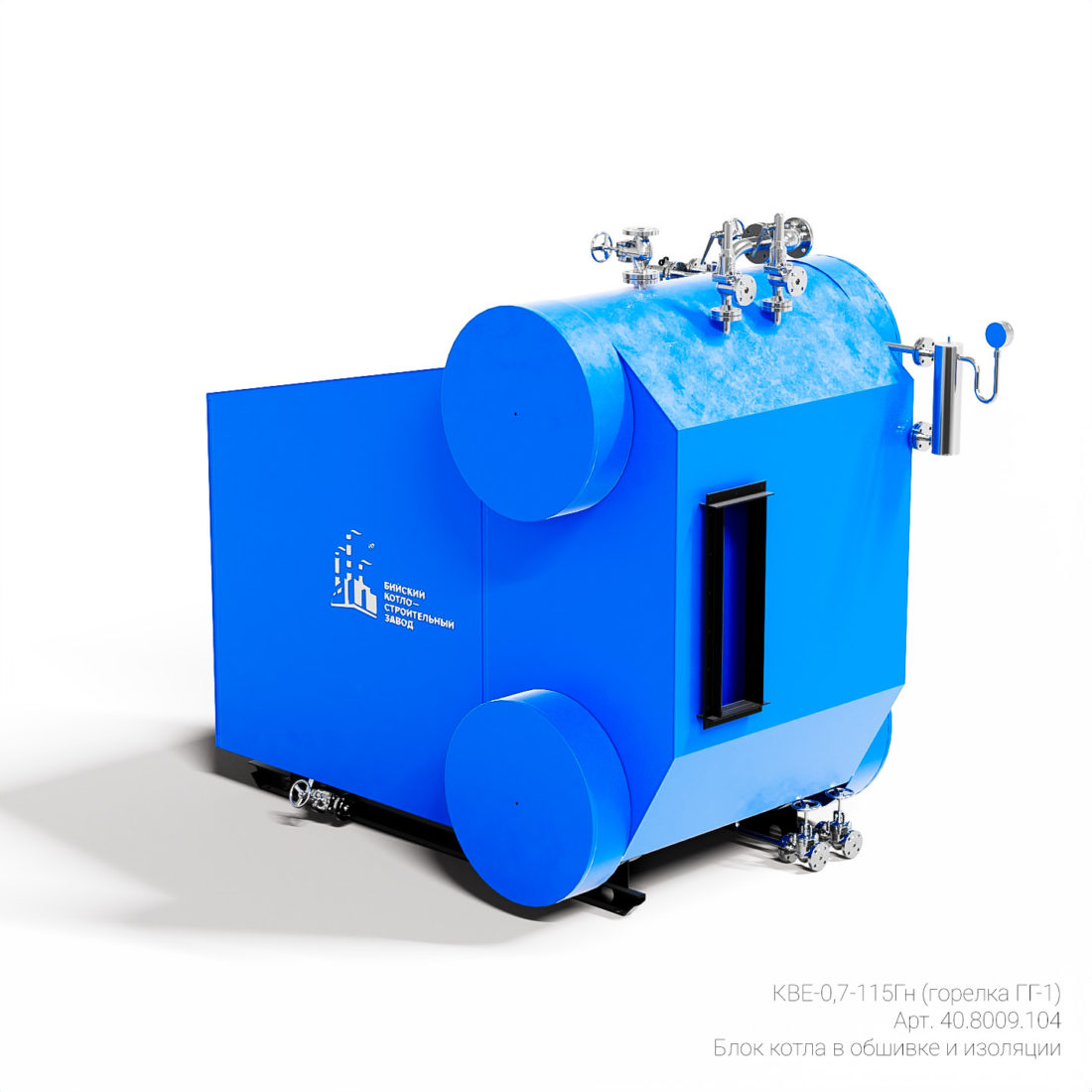

Котел КВЕ-0,7-115Гн поставляется одним транспортабельным блоком (в обшивке и изоляции c установленной горелкой) в комплекте с дымососом, вентилятором, автоматикой управления и безопасности, КИП, арматурой и гарнитурой в пределах котла.
| Нормируемое значение | |
| 1. Номинальная теплопроизводительность, МВт (Гкал/ч) | 0,7 (0,6) |
| 2. Топливо | Газ |
| 3. Расход расчетного топлива, м3/ч (кг/ч) | 93 |
| 4. Рабочее давление воды, МПа (кгс/см2/) | 0,6 (6,0) |
| 5. Диапазон регулирования теплопроизводительности, % | 50…100 |
| 7. Температура воды на входе в котел, °С | 70 |
| 8. Температура воды на выходе, °С | 115 |
| 6. К.П.Д., не менее, % | 86 |
| 9.Аэродинамическое сопротивление котла, не более, Па | 200 |
| 10. Содержание СО, не более, при α =1, мг/м3 | 117 |
| 11. Содержание NOx, не более, при α =1, мг/м3 | 145 |
| 12. Коэффициент избытка воздуха, не более | 1,15 |
| 13. Температура уходящих газов за котлом при номинальной теплопроизводительности, не более, °С | 180 |
| 14. Температура ограждающих поверхностей котла, не более, °С | 55 |
| 15. Гидравлическое сопротивление котла, не более, МПа | 0,2 |
| 16. Уровень звука в контрольных точках, не более, дБА | 80 |
| 17. Потери тепла в окружающую среду через наружные поверхности котла, не более, Вт/м2 | 475 |
| 18. Время растопки котла из холодного состояния, не более, ч | 1,5 |
| 19. Разряжение в топке, Па | 30±20 |
| 20. Разряжение за котлом, Па, не более | 230 |
| 21. Площадь поверхности нагрева, м2 | 32,5 |
| 22. Объем котла водяной, м3 | 1,95 |
| 23. Число транспортабельных блоков, шт | 1 |
| 24. Габаритные размеры не более, мм | |
| Длина | 3180 |
| Ширина | 1730 |
| Высота | 2950 |
| 25. Масса, кг | 3630 |
Изготовитель гарантирует соответствие котла требованиям ТУ 25.30.11-001-03243938-2020 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем руководстве.
Гарантийный срок эксплуатации котла:
– при поставке на внутренний рынок – 18 месяцев со дня ввода котла в эксплуатацию, но не более 24 месяцев со дня отгрузки его с предприятия-изготовителя;
– при поставке на экспорт – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента проследования через Государственную границу России.
